CHE 228 R - Boor Flex - Gratis gebruiksaanwijzing en handleiding

Technische kenmerken	Boormachine met klopfunctie, vermogen van 720 W, onbelaste snelheid van 0-2800 tpm, maximaal koppel van 15 Nm.
Gebruik	Ideaal voor het boren in hout, metaal en beton, met klopfunctie voor harde materialen.
Onderhoud en reparatie	Controleer regelmatig de koolborstels, reinig de filters en smeer de bewegende delen voor een optimale werking.
Veiligheid	Draag een veiligheidsbril, handschoenen en zorg ervoor dat het gereedschap is uitgeschakeld bij het wisselen van accessoires.
Algemene informatie	Gewicht van 2,2 kg, 2 jaar garantie, meegeleverde accessoires: boorkop, hulpgreep, dieptestop.

Veelgestelde vragen - CHE 228 R Flex

Hoe vervang ik de boor van de Flex CHE 228 R boormachine?

Om de boor te vervangen, draai de boorkop los tegen de klok in. Plaats de nieuwe boor en draai de boorkop vast met de klok mee.

De boormachine werkt niet, wat moet ik doen?

Controleer of de boormachine correct is aangesloten en of het netsnoer niet beschadigd is. Zorg er ook voor dat de schakelaar in de stand 'AAN' staat.

Hoe stel ik de snelheid van de Flex CHE 228 R boormachine in?

De snelheid van de boormachine kan worden ingesteld met de snelheidsregelaar op de behuizing. Draai aan de knop om de gewenste snelheid te selecteren, afhankelijk van het te boren materiaal.

Welk type boor moet ik gebruiken om in beton te boren?

Voor het boren in beton wordt aanbevolen een SDS-betonboor of een geschikte klopboor te gebruiken. Zorg ervoor dat de diameter van de boor aan uw behoeften voldoet.

De boormachine maakt een vreemd geluid, wat moet ik controleren?

Een vreemd geluid kan worden veroorzaakt door een slecht vastzittende boor of versleten interne onderdelen. Controleer of de boor goed vastzit en laat de boormachine door een professional inspecteren als het geluid aanhoudt.

Hoe maak en onderhoud ik mijn Flex CHE 228 R boormachine schoon?

Koppel de boormachine los en gebruik een droge doek om het oppervlak schoon te vegen. Controleer regelmatig de staat van het netsnoer en de bewegende delen. Smeer de bewegende delen volgens de aanbevelingen van de fabrikant.

Wat is de garantie op de Flex CHE 228 R boormachine?

De Flex CHE 228 R boormachine wordt doorgaans geleverd met een garantie van 2 jaar. Bewaar uw aankoopbewijs voor eventuele garantieclaims.

Is de Flex CHE 228 R geschikt voor professioneel gebruik?

Ja, de Flex CHE 228 R is ontworpen voor intensief en professioneel gebruik, ideaal voor bouw- en renovatiewerkzaamheden.

Hoe weet ik of mijn boormachine oververhit is?

Als de boormachine erg heet aanvoelt of er een brandlucht is, stop dan onmiddellijk met gebruiken en laat deze afkoelen voordat u verder gaat.

GEBRUIKSAANWIJZING CHE 228 R Flex

Gebruike symbolen 58

Symbolen op het gereedschap. 58

Voor uwveiligheid 60

Geluid en trillingen 61

Gebruiksaanwijzing 62

Onderhoud en verzorging 65

Afvoeren van verpakking en machine . . 66

CC-Conformiteit 66

Uitsluiting van aansprakelijkheid 66

Gebruike symbolen

WAARSCHUWING!

Geeft een onmiddelijk dreigend gevaar aan. Als de waarschuwing Niet in acht worden genomen, dreigen levensgevaarlijke of zeer ernstige verwondingen.

VOORZICHTIG!

Geeft een möglichke gevaarlijke situatie aan. Als de aanwijzing Niet in acht worden genomen, kuren persoonlijk letsel of materiele schade het gevolg zich.

LET OPI!

Geeft gebruikstips en belangrijke informatatie aan.

Symbolen op het gereedschap

Lees de gebruiksaanwijzing voordat u het gereedschap in gebruik neemt!

Draag een oogbescherming!

Draag een gehoor-bescherming!

Lichte adembescherming gebruiken!

Afvoeren van het oude apparaat (zie pagina Afvoeren van verpakking en machine)!

Technische gegevens

Boor- en hakhamer		CHE 2-28 R SDS-plus
Opgenomen vermogen W	V 800
Onbelast toenental	min-1	0-1300
Onbelast aantal slagen	min-1	0-4000
Max. slagkracht (volgens „EPTA- procedure 05/2009"	J	2,7
Smering Vet
Gereedschapopname SDS	S-plus
Max. boardiameter - B e t o n	mm	28
- M e t s e l w e r k (HM-boorkroon)	mm	68
- hout	mm	30
- metaal	mm	13
Gewicht volgens „EPTA- procedure 01/2003"	kg 2,65

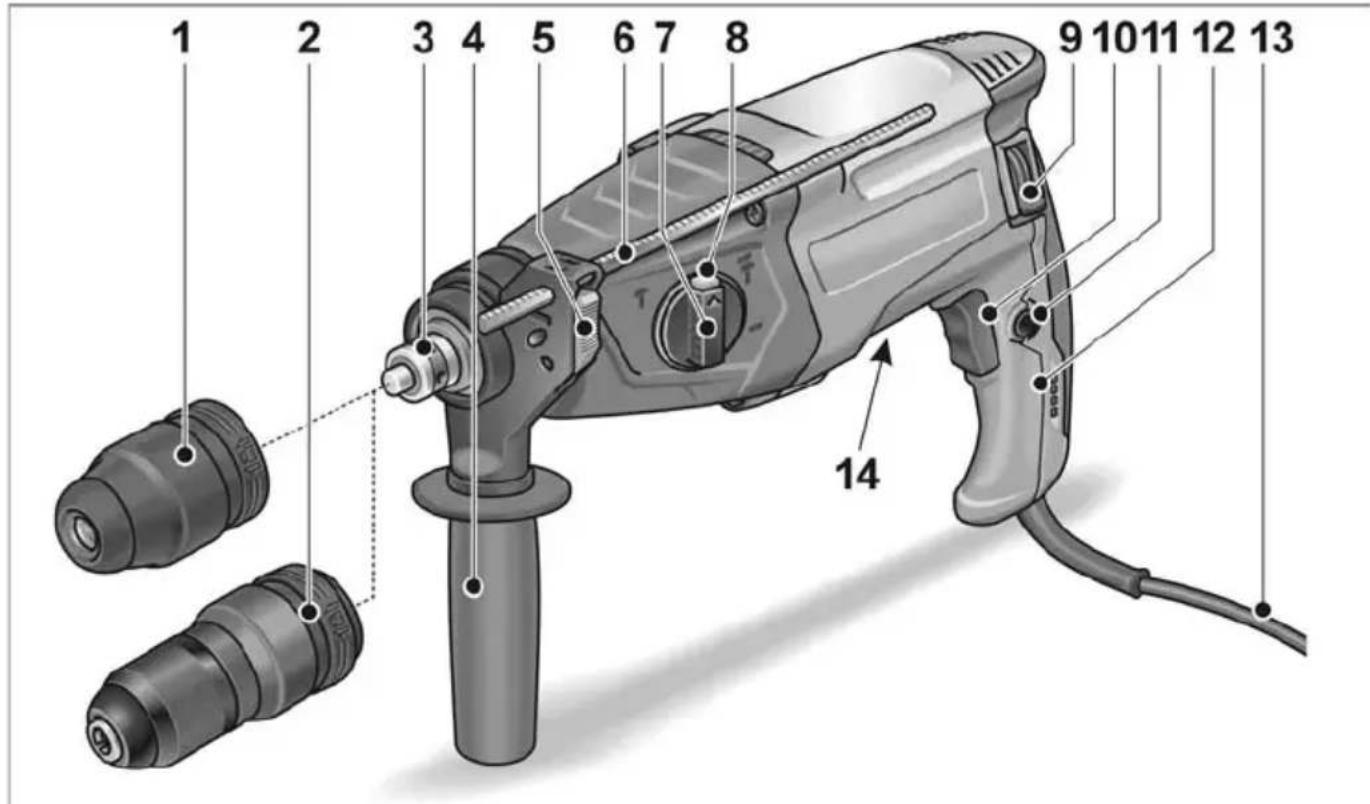

In een oogoplag

1 SDS Boorhouser
2 Wisselbooorhouser
3 Uitgaande as
4 Extra handgreep
5 Klemhendel voor diepteaanslag
6 Diepteaanslag
7 Draaiknop voor werkmodus
8 Ontgrendelingsknop
9 Hendel voor keuze van draairichting (rechts-/linksdraaien)
10 Schakelaar

Voor het in- en uitschakelen en het op toeren komen tot het maximale toerental of aantal slagen.

11 Blokeerknop
12 Handgreep
13 Netsnoer
14 Typeplaatje *

*niet zichtbaar

Voor uw veiligheid

WAARSCHUWING!

Lees alle verilgheidsvoorschriften en aanwijzingen. Als de verilgheidsvoorschriften en aanwijzingen Niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle verilgheidsvoorschriften en aanwijzingen voor de toekomst. Lees voordat u het elektrische gereedschap gezruikt en handel daarna volgens:

• deze gebruiksaanwijzing,
  de "Algemene veiligheidsvoorschriften" voor het gebruik van elektrische gereedschappen in de meegeleverde brochure (document-nummer: 315.915),
• de op deplaats van gebruik geldende regels en voorschriften ter voorkoming van ongevallen.

Dit elektrische gereedschap is geconstrueerd volgens de stand van de techniek en de erkende veiligheidstechnische regels. Toch kuren bij het gebruik ervan levensgevaar en verwondingsgevaar voor de gebruiker en voor andere personen resp. gezaren voor beschadigingen aan de machine of aan andere zaken optreden. Het elektrische gereedschap mag alleen worden gebruikt

volgens de bestemming,
in een veiligheidstechnisch optimale toestand.

Verhelp storingen die de veiligkeit in gevaar brengen onmiddelijk.

Gebruik volgens bestemming

De boor- en hakhamer CHE 2-28 R SDS-plus is bestemd

• voor professioneel gebruik in de industrié en door de vakman,
• voor hamerwerkzaamheden in metselwerk en beton, voor deuvel- en ankerbevestigingen en het boren van doorvoeren,
• voor lichte breekwerkzaamheden, voor het verwijderen van stucwerk en tegels,
• voor het gebruik met geschikt en door de fabrikant voor deze machine geadviseerd inzetgereedschap.

Veiligheidsvoorschriften voor hamers

Draag een gehoorbescherming. De bloatstelling aan lawaai kan gehoorverlies tot gevolg hebben.
Gebruik bij het gereedschap geleverde extra handgrepen. Het verlies van de controle kan tot verwondingen leiden.
Houd het gereedschap alleen aan de geisoleerde greepvlakken vast als u werkzaamhedenuitvoertaarbij het inzetgereedschapverborgen stroomleidingen of de eigen stroomkabel kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.

Overige veiligheidsvoorschriften

• Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg hetplaatselijke energia- of waterleiding-bedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiele schade en kan een elektrische schok veroorzaken.
  Houd het elektrische gereedschap tijdens de werkzaamheden stevig met beiden handen vast en zorg ervoor dat u stevig staat. Het elektrische gereed-schap worden met twee handen veiliger geleid.
  Zet het werkstuk vast. Een in een spanvoorziening vastgezet werkstuk worden beter vastgehonden dan u met uw hand kunt doeon.
• Gebruih het elektrische gereedschap nicht met een beschadigde kabel. Raak de beschadigde kabel Niet aan en trek de stekker uit het stopcontact als de kabelijdens de werkzaamheden worden beschadigd. Beschadigde kabels vergroten het risico van een elektrische schok.
  Alleen gereedschappen met SDS-plus gereedschapsopname inzetten. De correcte vergrendeling controlerendoor aan het toebehoren te trekken.

Een beschadigde stofbeschemingskap onmiddelijk latentervangen. De stofbeschemingskap voorkomt dat er stof in de gereedschapsoiname kommt.
Vrijkomend stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal hunnen een gevaar vormen voor de bedienende personen of personen in de buurt. Inademing of aanraking van dit stof kan tot aandoeningen van de ademwegen en/of allergische reacties voeren.

-Voor goede ventilatie van de werkomgeving zorgen!
- Indien möglich externe stofafzuging gebruiken.
- Het gebruik van een ademasker met filterklasse P2 worden geadviseerd.

• Geen materialen bewerken waar bij voor de gezondheid gevaarlijke stoffen vrijkomen (bijvoorbeeld asbest).
  Gebruik voor het markeren van het elektrische gereedschap alleen stickers. Boor geen gaatjes in het machinehuis.
  De netspanning en de op het typeplaatje vermelde spanningsgeevens要去en overeenkomen.

Geluid en trillingen

De geluids- en trillingswaarden zijn vastgesteld volgens EN 60745.

Het A-gewaardee geluidsniveau van het gereedschap bedraagt kenmerkend:

Geluidsdrukniveau: 91 dB(A);
Geluidsvermogenniveau: 102 dB(A);
- Onzekerheid: K = 3 dB.

Totale trillingswaarde:

• bij hamerboorwerkzaamheden:
  -Emissiewaarde: a h = 14,30m / s^2
• Onzekerheid: K = 1,5 m/s
• bij hakwerkzaamheden:
  -Emissiewaarde: a h = 14,50m / s^2
• Onzekerheid: K = 1,5 m/s

LET OPI!

De aangegeven meetwaarden gelden voor neue gereedschappen. Bij dagelijk gebruik veranderen geluids- en trillingswaarden.

i LET OPI!

Het is deze instructies vermelde trillingsniveau
is gemeten volgens de meetmethode zoals
beschreiben in de norm EN 60745 en kan
worden gebrukt voor de onderlinge
vergelijking van elektrische gereedschappen.
Het is ook geschikt voor een voorlopige
inschatting van de trillingsbelasting.
Het vermelde trillingsniveau geldt voor
de voornaamste toepassingen van het
elektrische gereedschap. Indien het
elektrische gereedschap worden gebrukt
voordere toepassingen, met afwijkende
inzetgereedschappen of zonder voldoende
onderhoud, kan het trillingsniveau afwijken.
Dit kan de trillingsbelasting over het gehele
arbeidstijdvak duidelijk verhogen.
Voor een nauwkeurige schatting van de
trillingsbelasting moeten ook de tijden in
aanmerking worden genomen waarin het
gereedschap uitgeschakeld is, of waarin het
wel loopt, maar nicht feitelijk worden gebrukt.
Dit kan de trillingsbelasting over het gehele
arbeidstijdvak duidelijk verminderen.
Leg aanvullende veiligheidsmaatregelen ter
bescherming van de bediener gegen het effect
van trillingen vast, zoals: onderhoud van
elektrische gereedschap eninzetgereed-schappen, warm honden van de handen,
organisatie van de arbeidsprocessen.

VOORZICHTIGI

Draag een gehoorbescherming bij een geluidsdruk van meer dan 85 dB(A).

Gebruiksaanwijzing

Voor de ingebruikneming

Pak het elektrische gereedschap uit en controllerer of het volledig geleverd is en geen transportschade heeft.

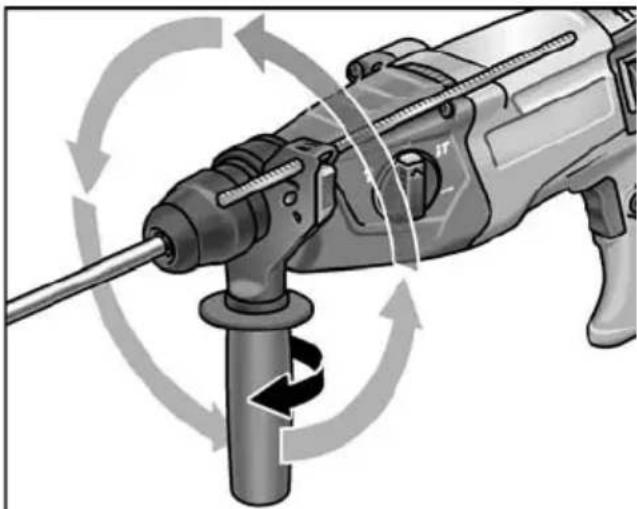

Extra handgreep verstellen

WAARSCHUWING!

Trek alsijd voör werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

VOORZICHTIIGI

Elektrisch gereedschap alleen met gemonteerde extra handgreep gebruiken.

De extra handgreep kan in elke willekeurige stand worden gedraaid om veilig en zonder vermoeidheid te konnen werken.

Klemschroef door draaien aan de extra handgreep gegen de wijzers van de klok losdraaien.

Extra handgreep in de gewenste stand draaien.
Door draaien van de extra handgreep met de wijzers van de klok mee de handgreep in de gewenste stand vastzetten.

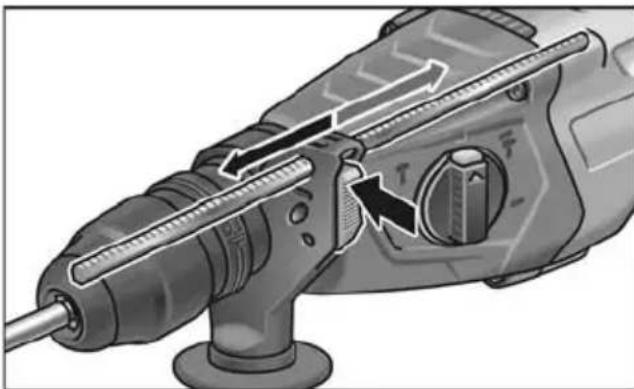

Diepteaanslag monteren

WAARSCHUWING!

Trek alsijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Klemhendel aan extra handgreep in het bovenste gedeelte indrukken en vasthouden.
Diepteaanslag induwen.
Diepteaanslag op de benodigde boordiepte instellen.
Klemhendel loslaten.

Inzetten van gereedschappen met SDS-schacht

WAARSCHUWING!

Trek algid voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

VOORZICHTIG!

Gebrukke inzetgereedschappen konnen heet worden. Draag werkhandschoenen!

LET OPI!

Gebrachte gereedschappen要去en over een SDS-schacht beschikken. Voor gereedschappen zonder SDS-schacht (bijv. houtboren)要去 een boorhouser met drie klauwen worden gebruikt.

Stofbeschemkap controlleren.

• Vuil geworden kap reinigen.
• Defecte stofbeschemkap latent verrangen.

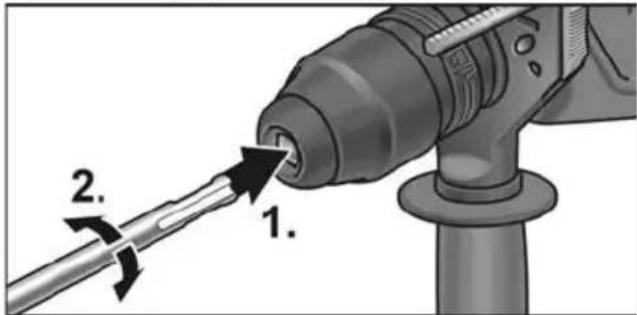

Inzetgereedschap inzetten (1.) endraaien (2.) tot het vergrendelt.

Vergrendeling controlleren door aan het inzetgereedschap te trekken.

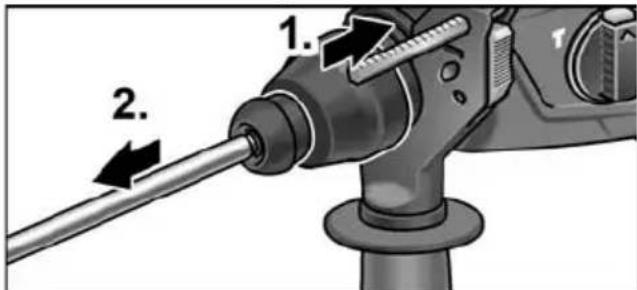

Verwijdersen van de inzetgereedschappen

WAARSCHUWING!

Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

VOORZICHTIG!

Gebrachte inzetgereedschappen kunnen heet worden. Draag werkhand Schoenen!

Vergrendelingshulsaarachterentrekken(1.).
Inzetgereedschap verwijderen (2.).

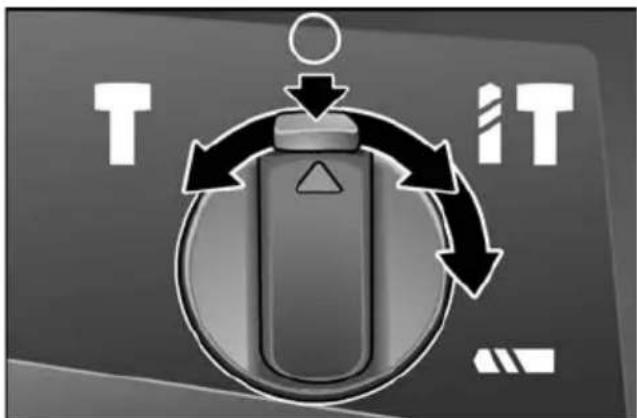

Werkmodus instellen

VOORZICHTIG!

Werkmodus alleen veranderen als het elektrische gereedschap stilstaat.

Ontgrendelingsknop indrukken.
Draaiknop op gewenste werkmodus instellen:

Boren
IT Hameren
Instellen van de hakpositionie (zie waar)

T Hakken

LET OPI!

• In de standen (boren), iT (hamerboren) en Thakken) moet de ontgrendelingsknop zichtaar vergrendelen (aar buiten springen).
• In de stand instellen van de beitelpositie) het elektrische gereedschap Niet inschakelen.

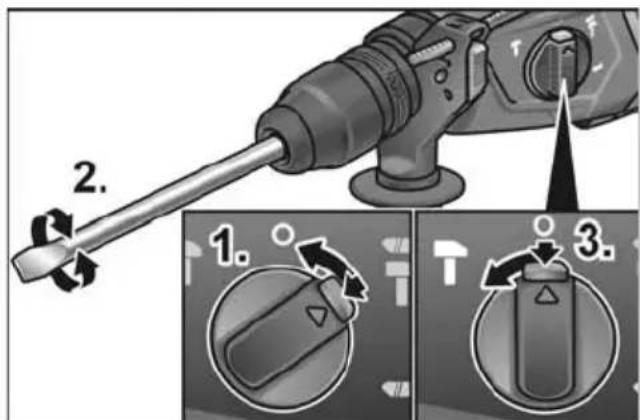

Instellen van de hakpositie

De beitel kan worden verdraaid in een voor de uit te voeren werkzaamheden optimale positie.

Ontgrendelingsknop indrukken en draaiknop voor werkmodus op het symbool Zetten (1.).

Beitel draaien tot de beitel de gewenste hoek heeft (2.).
Ontgrendelingsknop indrukken en draaiknop voor werkmodus op het symbol Tetten. Op vergrendeling letten!

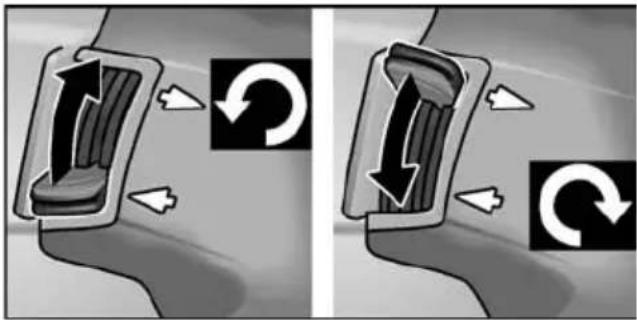

Draairichting instellen

VOORZICHTIGI

Werkmodus alleen veranderen als het elektrische gereedschap stilstaat.

Zet de schakelaar draairichtingvoorkeuze in de vereiste stand:

• Boven: wegen de wijzers van de klok in
• Onder: met de wijzers van de klok mee

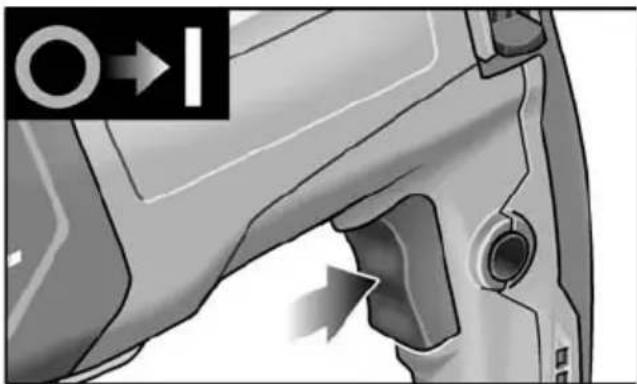

Elektrisch gereedschap inschakelen

Zonder vastklikken:

Druk de schakelaar in en houd deze vast. Met de schakelaar van het elektrische gereedschap kunt u het toerental of aantal slagen langzaam verhogen tot aan de maximumwaarde.

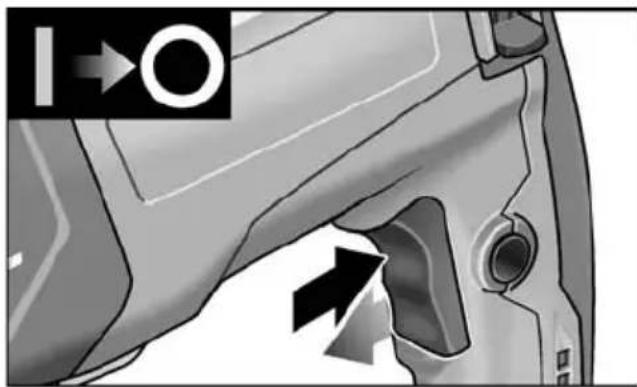

Apparaat uitschakelen:
Laat de schakelaar los.

Zonder vastklikken:

WAARSCHUWING!

Na een stroomuitval begint het ingeschakelde elektrische gereedschap wee ter lopen. Elektrisch gereedschap onmiddelijk uitschakelen.

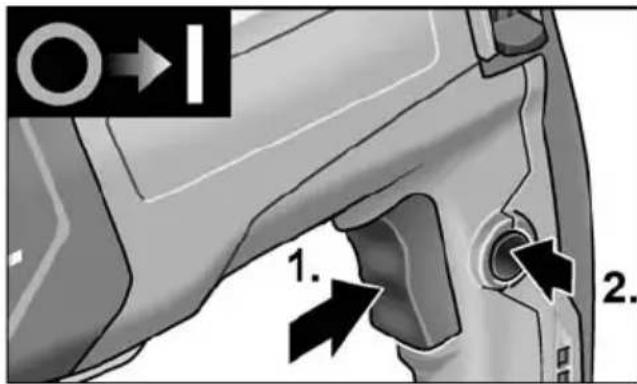

Schakelaar indrukken en vasthouden (1.).
Vastzetknop indrukken om deschakelaar te blokkeren (2.).

Apparaat uitschakelen:

Schakelaar indrukken en loslaten.

Tips voor de werkzaamheden Boren/hameren

1. Draaiknop voor werkmodus op het symbol (toren) resp. (hamerboren) zetten. Op vergrendeling letten!
2. Boor inzetten.
3. Extra handgreep in de gewenste stand instellen.
4. Steek de stekker in het stopcontact.
5. Elektrisch gereedschap met beiden handen vastpakken en werkstandinnemen.

6. Boor aanzetten en elektrisch gereed-schap inschakelen.

7. Elektrisch gereedschap met gevoel\ aar voren duwen.

8. Na beeindigen van de boring de machine uitschakelen.
9. Trek de stekker uit de contactdoos.

Hakken

1. Beitel inzetten.
2. Draaiknop voor werkmodus op het symbool Zetten.
3. Beitel in de gewenste stand draaien.
4. Draaiknop voor werkmodus op het symbol het zetten. Op vergrendeling letten!
5. Extra handgreep in de gewenste stand instellen.
6. Steek de stekker in het stopcontact.
7. Elektrisch gereedschap met beiden handen vastpakken en werkstand innemen.
8. Elektrisch gereedschap inschakelen.
9. Elektrisch gereedschap bij het hakken met gevoel maar voren duwen, zodat het Niet springt.
10. Na beeindigen van de werkzaamheden de machine uitschakelen.
11. Trek de stekker uit de contactdoos.

Overige opmerkingen

-Het gebruik van ,scherpe"inzetgereedschappen verhoogt het werkvermogen en de levensduur van het elektrische gereedschap.
Elektrisch gereedschap na de werkzaamheden reinigen en in de transportkoffer op een droge plaats bewaren.

Onderhoud en verzorging

WAARSCHUWING!

Trek alsijd voör werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Reiniging

Reinig de machine en de ventilatieopeningen regelmatig. De frequentie van de reiniging is afhankelijk van het bewerkte materiaal en van de duur van het gebruik.

Blaas de binnenzijde van het machinehuis met de motor regelmatig met droge perslucht door.

Koolborstels

Het elektrische gereedschap is voorzien van uitschakelkooolborstels.

Na het bereiken van de slijtagegrens van de uitschakelkoolborstels worden het elektrische gereedschap automatisch uitgeschakeld.

LET OPI!

Gebruik uitsluitend originele verrangingsonderdelen van de fabrikant. Bij het gebruik van onderdelen van een andere fabrikantervallen de garantieverplichtingen van de fabrikant.

Door de luchttoeopeningen aan de awhilelijke kennen de koolborstelvonken tijdens het gebruik worden geobservererd.

Bij ernstig vonden van de koolborstels het elektrische gereedschap onmiddelijk uitschakelen. Elektrische gereedschap bij een door de fabrikant erkende klantenservice afgeven.

Machinekop

LET OPI

Draai de schroeven op de machinekop tijdens de garantietijd Niet los. Anders vervallen de garantieverplichtingen van de fabrikant.

Het elektrische gereedschap beschikt over een vetsmering. Vet verversen/bijvullen door een door de fabrikant erkende klantenservicewerkplaats lately uitvoeren.

Reparaties

Laat reparationsuitsluitenduitvoerendooreen door de fabrikant erkende klantenservice.

Als de aansluitkabel van het elektrische gereedschap beschadigd is, moet deze worden verrangen door een special aanvoor bedoelde aansluitkabel (aanbrengtype X). Deze is verkrijgbaar via de FLEX-klantenservice.

Vervangingsonderdelen en toebehoren

Zie voor overig toebehoren, in het bijzonder inzetgereedschappen, de catalogi van de fabrikant.

Explosietekeningen en onderdelenlijsten vindt u op unsere website:

www.flex-tools.com

Afvoeren van verpakking en machine

WAARSCHUWING!

Maak een versleten machine onbruikbaardoor het netsnoer te verwijderen.

Alleen voor EU-landen.

Gooi elektrische gereedschappen nicht bij het huisvuil.

Volgens de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur en de omzetting van de richtlijn in nationaalrecht要去en versletenelektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze opnieuw worden gebruikt.

LET OPI!

Vraag uw vakhandel maar de möglichkheden om uw oude gereedschap af gehen.

C€-Conformiteit

Wij verklaren als alleen verantwoordelijk dat het onder "Technische gegevens" beschreiben product voldoet aan de volgende normen en normatieve documenten:

EN 60745 volgens de bepalingen van de richtlijnen 2014/30/EU, 2006/42/EG, 2011/65/EU.

Verantwoordelijk voor technische documentatione:

Uitsluiting van aansprakelijkheid

De fabrikant en zijn vertegenwoordiger zijn nicht aansprakelijk voor schade en verloren winst door onderbreking van de werkzaamheden die door het product of het niemogelijk gebruik van het productঃveroorzaakt.

De fabrikant en zijn vertegenwoordiger zijn nicht aansprakelijk voor schade die door ondeskundig gebruik of in combinatie met producten van andere fabrikanten is veroorzaakt.

Indhold

Tehniskāapkope un kopsana

BRIDINAJUMSI

Pirms visu elektrinstrumenta apkopes darbu uzsašanas atvienojiet tikla kontaktdaksu.

Tirišana

Regulari tiriet ierici un ventilacijas spraugas. Tirisanas biezums atkarajas no apstradajama materiala un no lietoanas ilguma. Korpusa iekspusi kopar motoru regulari jaizpus ar sausu saspiesto gaisu.

Oglsukas

Elektroinstruments ir aprikots ar atslegsanas oglem.

Pec atslegsanas oglu nodiluma robezas sasniegsanas elektroinstruments automatiski atsledzas.

i NORADIJUMSI!
