NÁVOD K OBSLUZE CHE 228 R Flex

Originální návod k obsluze

• Obsah Použité symboly p. 131
• Symboly na nářadí p. 131
• Technické údaje p. 131
• Na první pohled p. 132
• Pro Vaši bezpečnost p. 133
• Hlučnost a vibrace p. 134
• Návod k použití p. 135
• Údržba a ošetřování p. 138
• Pokyny pro likvidaci p. 139
• Prohlášení o shodě p. 139
• Vyloučení odpovědnosti Použité symboly VAROVÁNÍ! Označuje bezprostředně hrozící nebezpečí. Při nedodržení upozornění hrozí usmrcení nebo nejtěžší poranění. POZOR! Označuje nějakou možnou nebezpečnou situaci. Při nedodržení upozornění hrozí poranění nebo věcné škody. UPOZORNĚNÍ! Označuje aplikační tipy a důležité informace. Symboly na nářadí Před uvedením do provozu si přečtěte návod k obsluze! Noste ochranu očí! Noste protihlukovou ochranu! Používejte lehkou dýchací ochranu! Pokyn pro likvidaci použitého spotřebiče (viz stránka Pokyny pro likvidaci)! Technické údaje Vrtací a sekací kladivo p. 139

SDS-plus Jmenovitý příkon W 800 Otáčky naprázdno min

0–1300 Počet úderů naprázdno min

0–4000 Max. energie jednotlivého úderu (podle “EPTA- Procedure 05/2009”) J2,7 Mazání mazací tuk Uchycení nástroje SDS-plus Max. průměr vrtání – Beton – Zdivo (vrtací korunka z tvrdokovu) –Dřevo –Kov

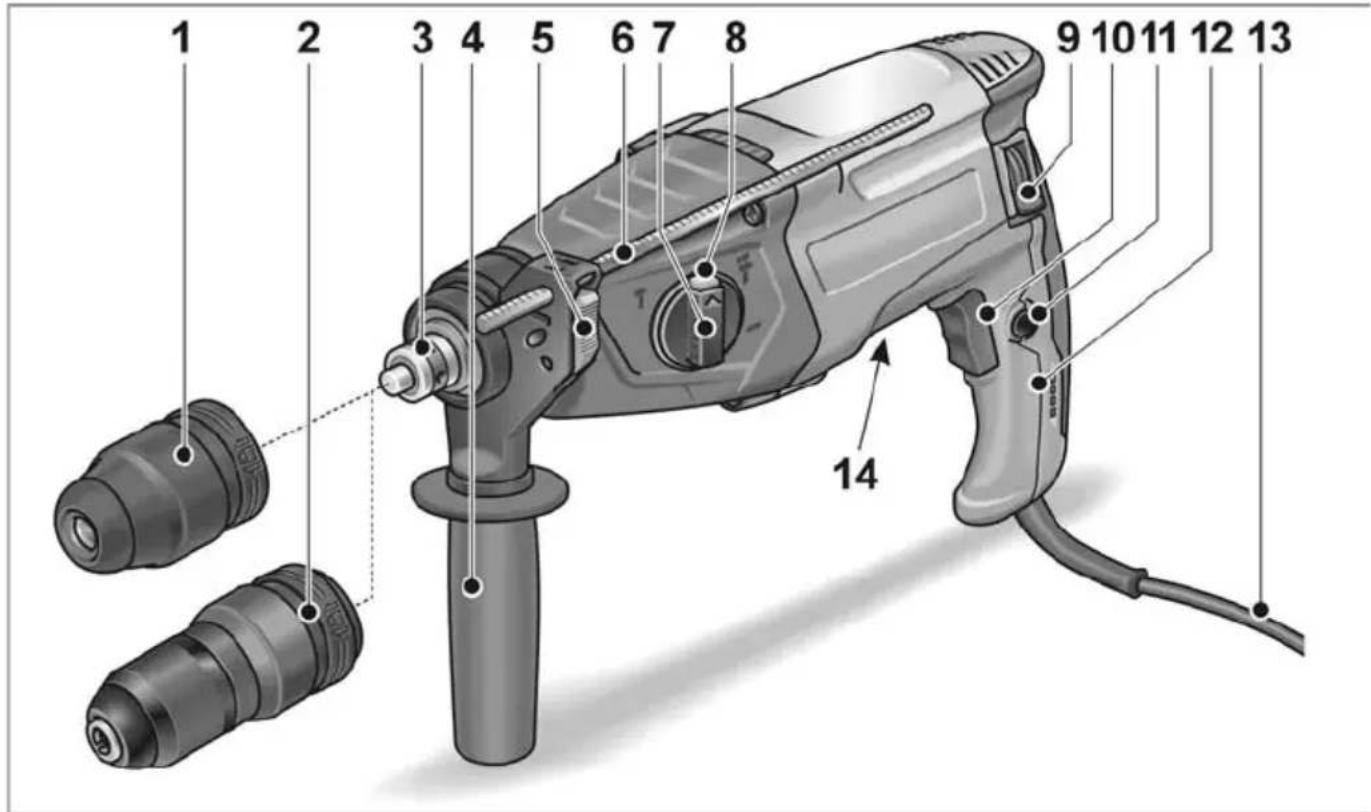

Na první pohled 1 Sklíčidlo SDS 2 Výměnné sklíčidlo 3Vřeteno 4 Přídavná rukojeť 5 Svěrací páka hloubkového dorazu 6 Hloubkový doraz 7 Otočný knoflík pro pracovní režim 8 Odblokovací tlačítko 9 Páčka pro volbu směru otáčení (pravý/levý chod) 10 Vypínač K zapnutí a vypnutí jakož i k najetí až na maximální otáčky/počet úderů. 11 Aretační tlačítko 12 Rukojeť 13 Síťový kabel 14 Typový štítek *

• není viditelnýCHE 2-28 R SDS-plus

Pro Vaši bezpečnost VAROVÁNÍ! Přečtěte si všechna bezpečnostní upozor- nění a pokyny. Zanedbání při dodržování bezpečnostních upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Všechna bezpečnostní upozornění a pokyny si do budoucna uschovejte. Před použitím elektrického nářadí si pře- čtěte a potom jednejte:

předložený návod k obsluze,

“Všeobecné bezpečnostní pokyny” k zacházení s elektrickým nářadím v přiloženém sešitu (čís. publikace: 315.915),

pravidla a předpisy k zabránění úrazům, platné pro místo nasazení a jednejte podle nich. Toto elektrické nářadí je konstruováno podle současného stavu techniky a uzná- vaných bezpečnostně-technických před- pisů. Při jeho používání může přesto dojít k ohrožení života uživatele nebo třetí osoby, event. poškození nářadí nebo jiných věcných hodnot. Elektrické nářadí používejte pouze

pro stanovené použití,

v bezvadném bezpečnostně- technickém stavu. Okamžitě odstraňte poruchy omezující bezpečnost. Stanovené použití Vrtací a sekací kladivo CHE 2-28 R SDS-plus je určeno – pro živnostenské použití v průmyslu a řemesle, – k příklepovému vrtání ve zdivu a betonu pro uchycení hmoždinek a zakotvení a průchozích děr, – pro lehké temovací práce k odstraňování omítky a obkladů, – k použití s nástrojem vhodným k tomuto účelu a doporučeným výrobcem pro toto nářadí. Bezpečnostní pokyny pro vrtací kladiva Noste protihlukovou ochranu. Působení hluku může způsobit ztrátu sluchu. Používejte přídavné rukojeti dodávané snářadím. Ztráta kontroly může vést k poraněním. Když provádíte práce, při kterých může vložný nástroj zasáhnout skrytá elek- trická vedení nebo vlastní síťvý kabel, uchopte nářadí pouze za izolované plochy rukojeti. Kontakt s vedením pod napětím může uvést také kovové díly nářadí pod napětí a vést k úrazu elektric- kým proudem. Další bezpečnostní upozornění Používejte vhodné hledače vedení, abyste vypátrali skrytá napájecí vedení nebo si přizvěte energetický rozvodný podnik. Kontakt s elektrickými vedeními může vést k požáru a úrazu elektrickým proudem. Poškození plynového potrubí může vést k výbuchu. Vniknutí do vodovodního potrubí způsobí věcné škody nebo může způsobit úraz elektrickým proudem. Při práci držte elektrické nářadí pevně oběma rukama a postarejte se o stabilní postoj. Elektrické nářadí bude oběma rukama jistěji vedeno. Zabezpečte obrobek. Obrobek uchycený upínacím zařízením je držen spolehlivěji než Vaší rukou. Nepoužívejte elektrické nářadí s poško- zeným kabelem. Nedotýkejte se poškozeného kabelu a vytáhněte síťovou zástrčku, dojde-li během práce k poškození kabelu. Poškozené kabely zvyšují riziko úrazu elektrickým proudem. Používejte pouze nástroje s uchycením SDS plus. Zatažením za nástroj zkontro- lujte jeho správné zajištění. Poškozený ochranný protiprachový kryt nechejte okamžitě vyměnit. Ochranný protiprachový kryt zabraňuje vniknutí prachu do uchycení nástroje.CHE 2-28 R SDS-plus

Prach uvolněný z materiálů jako jsou nátěry obsahující olovo, některé druhy dřeva, minerály a kovy může vytvářet ohrožení pro obsluhující personál nebo v blízkosti se nacházející osoby. Vdechnutí nebo kontakt s tímto prachem může vést k onemocnění dýchacích cest a/nebo k alergickým reakcím. – Postarejte se o dobré větrání praco- viště! – Pokud možno používejte externí odsá- vání prachu. – Doporučuje se použití ochranné dýchací masky s třídou filtru P2. Neopracovávejte žádné materiály, ze kterých se uvolňují látky ohrožující zdraví (např. azbest). K označení elektrického nářadí používejte pouze lepicí štítky. Nevrtejte žádné díry do tělesa nářadí. Síťové napětí a napěťové údaje na typo- vém štítku musí být shodné. Hlučnost a vibrace Hodnoty hluku a vibrací byly zjištěny podle EN 60745. Hladina hluku nářadí vyhodnocená s filtrem A činí typicky: – Hladina akustického tlaku: 91 dB(A); – Hladina akustického výkonu: 102 dB(A); – Nejistota: K = 3 dB. Celková hodnota vibrací: – Při vrtání vrtacím kladivem: – Hodnota emisí: a

– Při sekání: – Hodnota emisí: a

POZOR! Uvedené naměřené hodnoty platí pro nová nářadí. Při denním nasazení se hodnoty hlučnosti a vibrací mění. UPOZORNĚNÍ! Úroveň vibrací uvedená v těchto pokynech byla změřena měřicí metodou stanovenou normou EN 60745 a lze ji použít k vzájem- nému srovnání elektrického nářadí. Je také vhodná pro předběžný odhad kmitavého namáhání. Uvedená úroveň vibrací reprezentuje hlavní aplikace elektrického nářadí. Bude-li ovšem elektrické nářadí použito pro jiné aplikace, s odlišnými vloženými nástroji nebo nedostatečnou údržbou, může se úroveň vibrací lišit. Může to podstatně zvýšit kmitavé zatížení během celé pracovní doby. Pro přesné odhadnutí kmitavého namáhání se mají také zohlednit doby, ve kterých je nářadí vypnuto nebo sice běží, ale ve skutečnosti se nepoužívá. Může to podstatně redukovat kmitavé namáhání během celé pracovní doby. Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako například: údržba elektrického nářadí a vložených nástrojů, udržování teploty rukou, organizace průběhu práce. POZOR! Při akustickém tlaku větším než 85 dB(A) noste ochranu sluchu.CHE 2-28 R SDS-plus

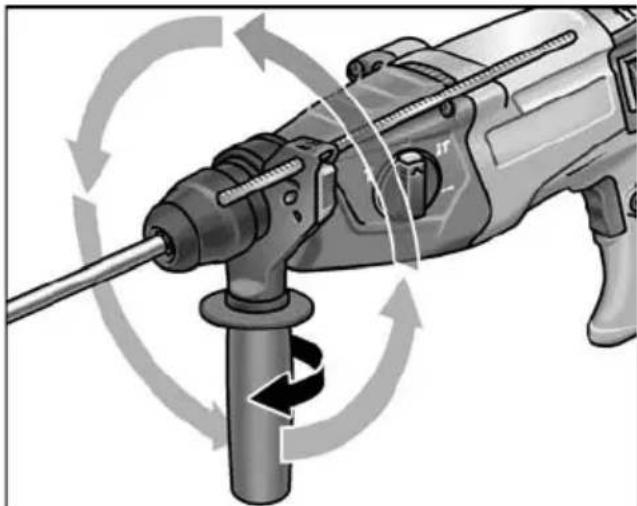

Návod k použití Před uvedením do provozu Vybalte elektrické nářadí a příslušenství a zkontrolujte je na kompletnost dodávky a přepravní poškození. Přestavení přídavné rukojeti VAROVÁNÍ! Před veškerými pracemi na elektrickém nářadí vytáhněte síťovou zástrčku. POZOR! Používejte elektrické nářadí pouze s namontovanou přídavnou rukojetí. Aby se zaručila bezpečná a neunavující práce, lze přídavnou rukojeť natočit do libovolné polohy.

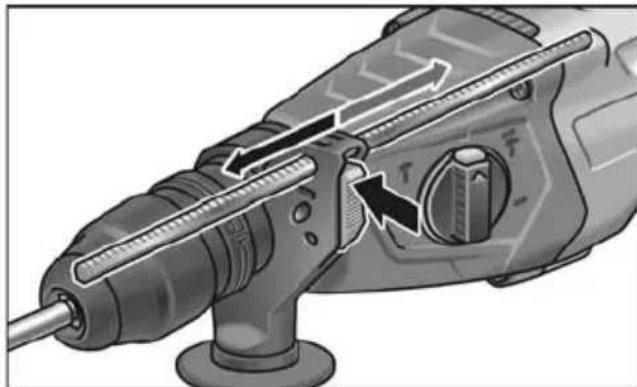

Povolte sevření otáčením přídavné rukojeti proti směru pohybu hodinových ručiček. Natočte přídavnou rukojeť do požado- vané polohy. Otáčením přídavné rukojeti ve směru pohybu hodinových ručiček upevněte rukojeť v požadované poloze. Montáž hloubkového dorazu VAROVÁNÍ! Před veškerými pracemi na elektrickém nářadí vytáhněte síťovou zástrčku. Stiskněte svěrací páku na přídavné rukojeti v horní oblasti a pevně ji držte. Zastrčte hloubkový doraz. Nastavte hloubkový doraz na potřebnou hloubku vrtání. Uvolněte svěrací páku. Vložení nástrojů se stopkou SDS VAROVÁNÍ! Před veškerými pracemi na elektrickém nářadí vytáhněte síťovou zástrčku. POZOR! Použité vložné nástroje mohou být horké. Noste ochranné rukavice! UPOZORNĚNÍ! Použité nástroje musí mít stopku SDS. Pro nástroje bez stopky SDS (např. vrtáky do dřeva) použijte tříčelisťové sklíčidlo. Zkontrolujte ochranný protiprachový kryt. – Znečistěný kryt vyčistěte. – Vadný ochranný protiprachový kryt nechejte vyměnit.CHE 2-28 R SDS-plus

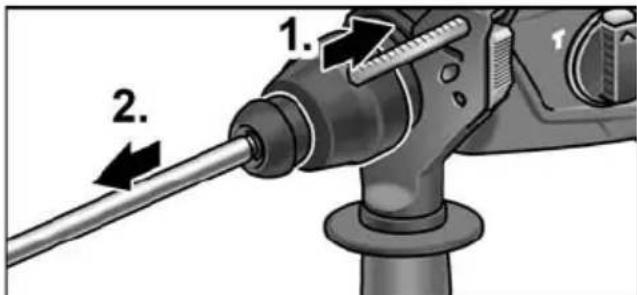

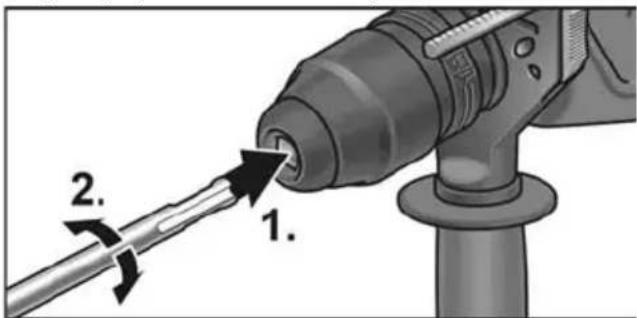

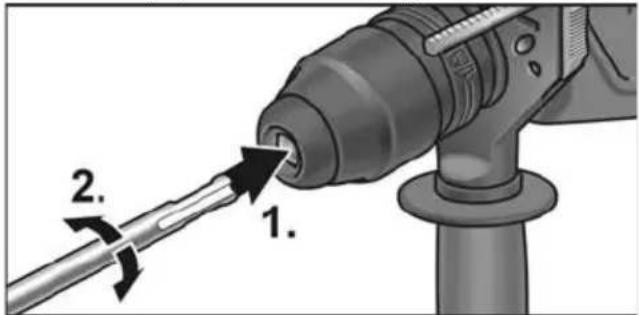

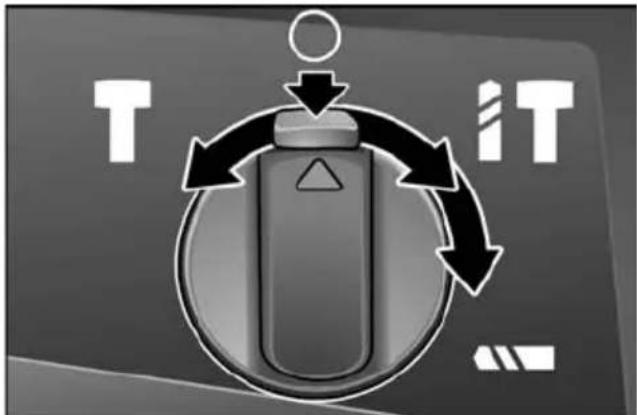

Nasaďte vložný nástroj (1.) a otáčejte jím (2.), až se zablokuje. Zatažením za vložný nástroj zkontrolujte zablokování. Vyndání nástrojů VAROVÁNÍ! Před veškerými pracemi na elektrickém nářadí vytáhněte síťovou zástrčku. POZOR! Použité vložné nástroje mohou být horké. Noste ochranné rukavice! Táhněte blokovací pouzdro směrem dozadu (1.). Vyndejte vložný nástroj (2.). Nastavení pracovního režimu POZOR! Pracovní režim měňte pouze v klidovém stavu elektrického nářadí. Stiskněte odblokovací tlačítko. Nastavte otočný knoflík na požadovaný pracovní režim: vrtání příklepové vrtání Nastavení polohy sekáče (viz tam) Sekání UPOZORNĚNÍ! – V polohách (vrtání), (příklepové vrtání) a (sekání) musí být odblokovací tlačítko viditelně zablokováno (vyskočeno). – V poloze (nastavení polohy sekáče) elektrické nářadí nezapínejte. Nastavení polohy sekáče Sekáč lze natočit do některé polohy, opti- mální pro prováděné práce. Stiskněte odblokovací tlačítko a nastavte otočný knoflík pro pracovní režim na symbol (1.). Otáčejte sekáčem, až sekáč vykazuje požadovaný úhel (2.). Stiskněte odblokovací tlačítko a nastavte otočný knoflík pro pracovní režim na symbol . Dbejte na blokování!CHE 2-28 R SDS-plus

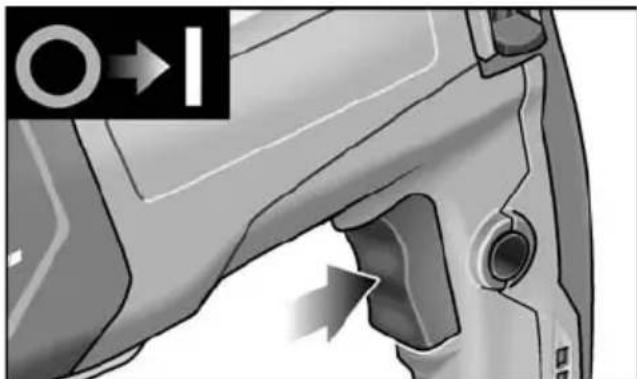

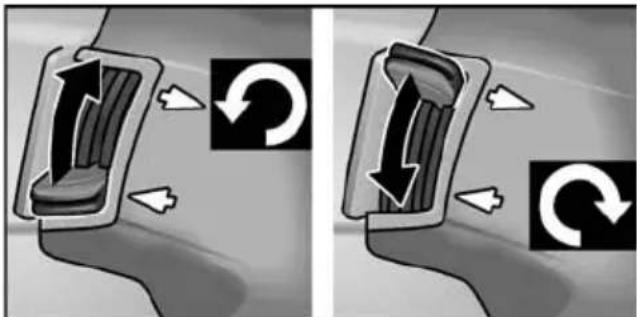

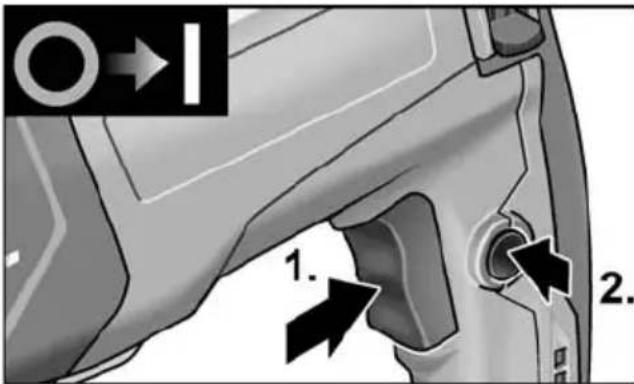

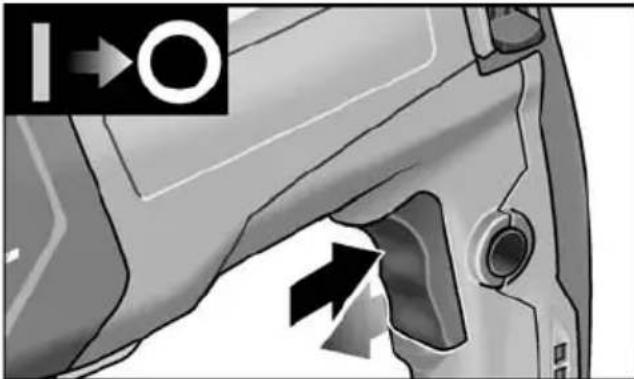

Nastavení směru otáčení POZOR! Pracovní režim měňte pouze v klidovém stavu elektrického nářadí. Nastavení přepínače předvolby směru otáčení do potřebné polohy: – Nahoře: proti směru otáčení hodinových ručiček – Dole: směru pohybu hodinových ručiček Zapnutí elektrického nářadí Bez zaskočení: Stiskněte vypínač a držte jej stisknutý. Vypínač elektrického nářadí umožňuje pomalé zvyšování otáček event. počtu úderů až ke zvolené maximální hodnotě. Vypnutí nářadí: Uvolněte vypínač. Se zaskočením: VAROVÁNÍ! Po výpadku elektrického proudu se zapnuté elektrické nářadí znovu rozběhne. Elektrické nářadí okamžité vypněte! Stiskněte vypínač a drže jej stisknutý (1.). Stiskněte aretační tlačítko, abyste vypínač zaaretovali (2.). Vypnutí nářadí: Stiskněte a uvolněte vypínač. Pracovní pokyny Vrtání/vrtání s příklepem

1. Nastavte otočný knoflík pro pracovní

režim na symbol (vrtání) event. (vrtání s příklepem). Dbejte na blokování!

3. Nastavte přídavnou rukojeť do požado-

4. Zastrčte síťovou zástrčku.

5. Uchopte elektrické nářadí oběma

rukama a zaujměte pracovní polohu.

6. Nasaďte vrták a zapněte elektrické

7. Tlačte elektrické nářadí s citem

8. Po ukončení vrtání nářadí vypněte.

9. Vytáhněte síťovou zástrčku.CHE 2-28 R SDS-plus

2. Nastavte otočný knoflík pro pracovní

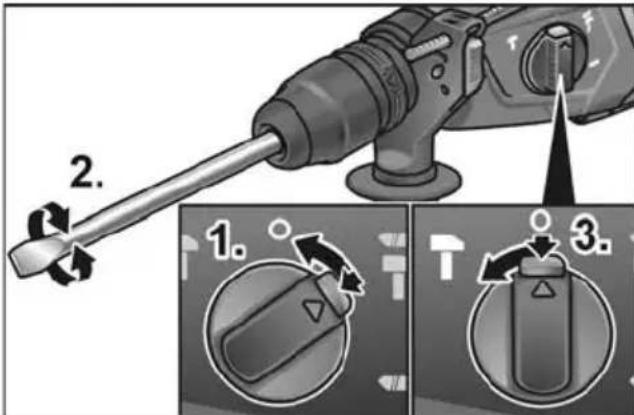

3. Natočte sekáč do požadované polohy.

4. Nastavte otočný knoflík pro pracovní

režim na symbol . Dbejte na blokování!

5. Nastavte přídavnou rukojeť do požado-

6. Zastrčte síťovou zástrčku.

7. Uchopte elektrické nářadí oběma

rukama a zaujměte pracovní polohu.

8. Zapněte elektrické nářadí.

9. Při sekání tlačte elektrické nářadí

s citem dopředu tak, aby neposkako- valo.

10. Po ukončení práce nářadí vypněte.

11. Vytáhněte síťovou zástrčku.

Ostatní pokyny – Použití “ostrých” vložných nástrojů zvyšuje pracovní výkon a životnost elektrického nářadí. – Po ukončení práce elektrické nářadí vyčistěte a uložte v přepravním kufříku na suchém místě. Údržba a ošetřování VAROVÁNÍ! Před veškerými pracemi na elektrickém nářadí vytáhněte síťovou zástrčku. Čistění Nářadí a větrací štěrbiny pravidelně čistěte. Četnost čistění je závislá na opracováva- ném materiálu a době používání. Vnitřní prostor tělesa s motorem pravidelně vyfoukejte suchým stlačeným vzduchem. Uhlíkové kartáčky Elektrické nářadí je vybaveno vypínacími uhlíky. Po dosažení meze opotřebení vypínacích uhlíků se elektrické nářadí automaticky vypne. UPOZORNĚNÍ! K výměně používejte pouze originální díly výrobce. Při použití cizích výrobků zaniknou záruční závazky výrobce. Přes zadní vstupní otvory vzduchu lze během použití pozorovat opalování uhlíků. Při silném opalování uhlíků elektrické nářadí okamžitě vypněte. Předejte elektrické nářadí do některé servisní dílny autorizované výrobcem. Převodovka UPOZORNĚNÍ! Během záruční doby nepovolujte šrouby na hnací hlavě. Při nedodržení zaniknou záruční závazky výrobce. Elektrické nářadí má tukové mazání. Výměnu/doplnění mazacího tuku nechejte provést v některé servisní dílně autorizované výrobcem. Opravy Opravy nechejte výhradně provádět prostřednictvím některé servisní dílny, autorizované výrobcem. Je-li připojovací kabel elektrického nářadí poškozen, musí se nahradit speciálně upraveným připojovacím kabelem (způsob instalace X). Tento připojovací kabel je k dostání v zákaznickém servisu FLEX. Náhradní díly a příslušenství Další příslušenství, zejména vložné nástroje, si vyberte z katalogů výrobce. Rozložená schémata a seznamy náhradních dílů najdete na naší webové stránce: www.flex-tools.comCHE 2-28 R SDS-plus

Pokyny pro likvidaci VAROVÁNÍ! Odstraněním síťového kabelu učiňte vysloužilé nářadí nepoužitelným. Pouze pro země EU. Nevyhazujte elektrické nářadí do domovního odpadu! Podle evropské směrnice 2012/19/EU o elek- trických a elektronických použitých spotřebi- čích a její realizace do národního práva se použité elektrické nářadí musí sbírat odděleně a dodávat do ekologické recyklace. UPOZORNĚNÍ! O možnostech likvidace se informujte u Vašeho specializovaného obchodníka! Prohlášení o shodě Prohlašujeme na svou výlučnou odpověd- nost, že výrobek popsaný v části “Technické údaje” je v souladu s následujícími normami nebo normativními dokumenty: EN 60745 podle ustanovení směrnic 2014/30/EU, 2006/42/ES, 2011/65/EU. Zodpovědný za technické podklady: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Vyloučení odpovědnosti Výrobce a jeho zástupce neručí za škody a ušlý zisk vlivem přerušení obchodní činnosti, která byla způsobená výrobkem nebo eventuálně nemožností jeho použití. Výrobce a jeho zástupce neručí za škody, které byly způsobeny neodborným použitím nebo ve spojitosti s výrobky jiných výrobců.CHE 2-28 R SDS-plus
