BRUKSANVISNING 0 603 B02 000 BOSCH

13 Vinkelviser (vandret)

Säkerhetsanvisningar

Allmänna säkerhetsanvisningar för elverktyg

Läs alla säkerhetsvarningar, instruktio-

ner, illustrationer och specifikationer

som ingår med detta elverktyg. Fel som uppstår till följd av

att instruktionerna nedan inte följts kan orsaka elstöt, brand

och/eller allvarliga personskador.

Spara alla varningar och instruktioner för framtida hän-

Termen ”elverktyg” i varningarna hänvisar till ditt nätdrivna

elverktyg (med nätsladd) eller batteridrivna (trådlösa) elverk-

Vid användning av elverktyg ska föl-

jande säkerhetsåtgärder vidtas för und-

vikande av elstöt, kroppsskada och brand.

Läs noga alla dessa anvisningar innan elverktyget tas i

bruk och ta väl vara på säkerhetsanvisningarna.

 Håll arbetsplatsen ren och väl belyst. Oordning på

arbetsplatsen och dåligt belyst arbetsområde kan leda till

 Använd inte elverktyget i explosionsfarlig omgivning

Bosch Power Tools 1 609 92A 1KU | (24.10.16)

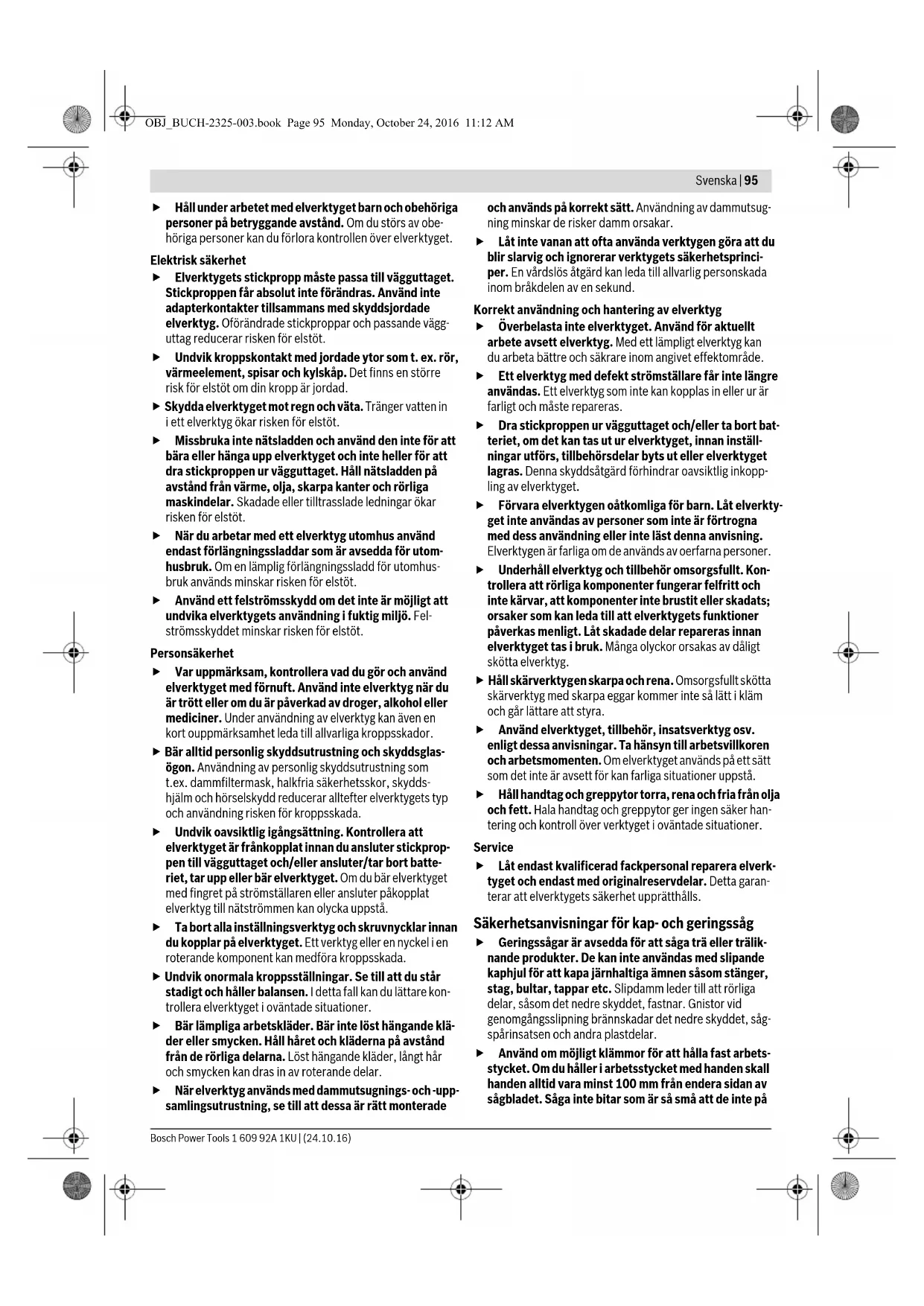

 Håll under arbetet med elverktyget barn och obehöriga

personer på betryggande avstånd. Om du störs av obe-

höriga personer kan du förlora kontrollen över elverktyget.

 Elverktygets stickpropp måste passa till vägguttaget.

Stickproppen får absolut inte förändras. Använd inte

adapterkontakter tillsammans med skyddsjordade

elverktyg. Oförändrade stickproppar och passande vägg-

uttag reducerar risken för elstöt.

 Undvik kroppskontakt med jordade ytor som t. ex. rör,

värmeelement, spisar och kylskåp. Det finns en större

risk för elstöt om din kropp är jordad.

 Skydda elverktyget mot regn och väta. Tränger vatten in

i ett elverktyg ökar risken för elstöt.

 Missbruka inte nätsladden och använd den inte för att

bära eller hänga upp elverktyget och inte heller för att

dra stickproppen ur vägguttaget. Håll nätsladden på

avstånd från värme, olja, skarpa kanter och rörliga

maskindelar. Skadade eller tilltrasslade ledningar ökar

 När du arbetar med ett elverktyg utomhus använd

endast förlängningssladdar som är avsedda för utom-

husbruk. Om en lämplig förlängningssladd för utomhus-

bruk används minskar risken för elstöt.

 Använd ett felströmsskydd om det inte är möjligt att

undvika elverktygets användning i fuktig miljö. Fel-

strömsskyddet minskar risken för elstöt.

 Var uppmärksam, kontrollera vad du gör och använd

elverktyget med förnuft. Använd inte elverktyg när du

är trött eller om du är påverkad av droger, alkohol eller

mediciner. Under användning av elverktyg kan även en

kort ouppmärksamhet leda till allvarliga kroppsskador.

 Bär alltid personlig skyddsutrustning och skyddsglas-

ögon. Användning av personlig skyddsutrustning som

t.ex. dammfiltermask, halkfria säkerhetsskor, skydds-

hjälm och hörselskydd reducerar alltefter elverktygets typ

och användning risken för kroppsskada.

 Undvik oavsiktlig igångsättning. Kontrollera att

elverktyget är frånkopplat innan du ansluter stickprop-

pen till vägguttaget och/eller ansluter/tar bort batte-

riet, tar upp eller bär elverktyget. Om du bär elverktyget

med fingret på strömställaren eller ansluter påkopplat

elverktyg till nätströmmen kan olycka uppstå.

 Ta bort alla inställningsverktyg och skruvnycklar innan

du kopplar på elverktyget. Ett verktyg eller en nyckel i en

roterande komponent kan medföra kroppsskada.

 Undvik onormala kroppsställningar. Se till att du står

stadigt och håller balansen. I detta fall kan du lättare kon-

trollera elverktyget i oväntade situationer.

 Bär lämpliga arbetskläder. Bär inte löst hängande klä-

der eller smycken. Håll håret och kläderna på avstånd

från de rörliga delarna. Löst hängande kläder, långt hår

och smycken kan dras in av roterande delar.

 När elverktyg används med dammutsugnings- och -upp-

samlingsutrustning, se till att dessa är rätt monterade

och används på korrekt sätt. Användning av dammutsug-

ning minskar de risker damm orsakar.

 Låt inte vanan att ofta använda verktygen göra att du

blir slarvig och ignorerar verktygets säkerhetsprinci-

per. En vårdslös åtgärd kan leda till allvarlig personskada

inom bråkdelen av en sekund.

Korrekt användning och hantering av elverktyg

 Överbelasta inte elverktyget. Använd för aktuellt

arbete avsett elverktyg. Med ett lämpligt elverktyg kan

du arbeta bättre och säkrare inom angivet effektområde.

 Ett elverktyg med defekt strömställare får inte längre

användas. Ett elverkt

yg som inte kan kopplas in eller ur är

farligt och måste repareras.

 Dra stickproppen ur vägguttaget och/eller ta bort bat-

teriet, om det kan tas ut ur elverktyget, innan inställ-

ningar utförs, tillbehörsdelar byts ut eller elverktyget

lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkopp-

ling av elverktyget.

 Förvara elverktygen oåtkomliga för barn. Låt elverkty-

get inte användas av personer som inte är förtrogna

med dess användning eller inte läst denna anvisning.

Elverktygen är farliga om de används av oerfarna personer.

 Underhåll elverktyg och tillbehör omsorgsfullt. Kon-

trollera att rörliga komponenter fungerar felfritt och

inte kärvar, att komponenter inte brustit eller skadats;

orsaker som kan leda till att elverktygets funktioner

påverkas menligt. Låt skadade delar repareras innan

elverktyget tas i bruk. Många olyckor orsakas av dåligt

 Håll skärverktygen skarpa och rena. Omsorgsfullt skötta

skärverktyg med skarpa eggar kommer inte så lätt i kläm

och går lättare att styra.

 Använd elverktyget, tillbehör, insatsverktyg osv.

enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren

och arbetsmomenten. Om elverktyget används på ett sätt

som det inte är avsett för kan farliga situationer uppstå.

 Håll handtag och greppytor torra, rena och fria från olja

och fett. Hala handtag och greppytor ger ingen säker han-

tering och kontroll över verktyget i oväntade situationer.

 Låt endast kvalificerad fackpersonal reparera elverk-

tyget och endast med originalreservdelar. Detta garan-

terar att elverktygets säkerhet upprätthålls.

Säkerhetsanvisningar för kap- och geringssåg

 Geringssågar är avsedda för att såga trä eller trälik-

nande produkter. De kan inte användas med slipande

kaphjul för att kapa järnhaltiga ämnen såsom stänger,

stag, bultar, tappar etc. Slipdamm leder till att rörliga

delar, såsom det nedre skyddet, fastnar. Gnistor vid

genomgångsslipning brännskadar det nedre skyddet, såg-

spårinsatsen och andra plastdelar.

 Använd om möjligt klämmor för att hålla fast arbets-

stycket. Om du håller i arbetsstycket med handen skall

handen alltid vara minst 100 mm från endera sidan av

sågbladet. Såga inte bitar som är så små att de inte på

OBJ_BUCH-2325-003.book Page 95 Monday, October 24, 2016 11:12 AM96 | Svenska

1 609 92A 1KU | (24.10.16) Bosch Power Tools

ett säkert sätt kan hållas fast med en klämma eller med

handen. Om din hand är för nära sågbladet finns det en

ökad risk för att du skall skadas vid kontakt med sågbladet.

 Arbetsstycket skall sitta fastklämt eller så skall det hål-

las mot både staketet och bordet. Mata inte in arbets-

stycket mot bladet och ”frihandssåga” inte på något

sätt. Arbetsstycken som inte är fästa ordentligt eller som

rör sig kan slungas iväg i hög hastighet och förorsaka per-

 Skjut sågen genom arbetsstycket. Dra inte sågen

genom arbetsstycket. För att såga lyfter du såghuvu-

det och drar det över arbetsstycket utan att såga,

starta motorn, tryck ner såghuvudet och skjut sågen

genom arbetsstycket. Om du sågar genom att dra kom-

mer sågbladet att klättra upp på toppen av arbetsstycket

och sedan kastas bladenheten våldsamt mot dig.

 För aldrig handen över den avsedda såglinjen, vare sig

framför eller bakom sågbladet. Att stötta arbetsstycket

med ”korsade händer”, dvs. hålla arbetsstycket till höger

om sågbladet med din vänstra hand eller vice versa är

 Håll inte handen bakom staketet närmare än 100 mm

från endera sida av sågbladet för att ta bort träflisor

eller av någon annan orsak med bladet roterar. Hur nära

det roterande sågbladet är din hand kan vara svårt att se

och du kan får svåra skador.

 Inspektera arbetsstycket innan du sågar. Om arbets-

stycket är böjt eller vridet skall det klämmas fast med

den yttre böjda ytan mot staketet. Kontrollera alltid att

det inte finns något mellanrum mellan arbetsstycket,

staketet och bordet utmed såglinjen. Böjda slagna

arbetsstycken kan vrida eller vända sig och leda till att det

roterande sågbladet fastnar medan du sågar. Det får inte

finnas några spikar eller främmande objekt i arbetsstycket.

 Använd inte sågen innan bordet är rent från verktyg,

träbitar etc., utom arbetsstycket. Skräp eller lösa träbi-

tar eller andra objekt, som kommer i kontakt med det rör-

liga bladet kan slungas iväg med hög hastighet.

 Kapa endast ett arbetsstycke åt gången. Flera staplade

arbetsstycken kan inte klämmas fast eller förankras

ordentligt och kan fastna i bladet eller vända sig under såg-

 Kontrollera att geringsågen är monterad eller placerad

på en vågrät och stabil arbetsyta innan den används. En

jämn och stabil yta minskar risken för att geringsågen skall

 Planera ditt arbete. Varje gång du ändrar vinkel- eller

geringvinkelinställningarna kontrollerar du att stake-

tet är rätt inställt för att ge stöd åt arbetsstycket och

att det inte påverkar bladet eller skyddssystemet. Utan

att sätta på verktyget och utan att ha något arbetsstycke på

bordet för du sågbladet genom en hel simulerad sågning

för att säkerställa att det inte finns några eller risk för att

 Om arbetsstycket är bredare eller längre än bordsytan

skall det finnas lämpligt stöd i form av t.ex. bordsför-

längning, sågbock etc. Arbetsstycken som är längre eller

bredare än geringsågbordet kan välta om de inte stöttas på

lämpligt sätt. Om den avsågade delen eller arbetsstycket

tippar kan det nedre skyddet lyftas eller slungas iväg av

 Använd inte en medhjälpare som ersättning för en

bordsförlängning eller som ett ytterligare stöd. Ett

ostadigt stöd för arbetsstycket kan förorsaka att bladet

fastnar eller vänder sig under sågningen och sedan dra dig

och medhjälparen mot det roterande bladet.

 Den avsågade delen får inte på något sätt tryckas eller

klämmas mot det roterande sågbladet. Om den avså-

gade delen hämmas på något sätt

ex. genom att använda

längdstopper kan den kilas fast mot bladet och slungas

 Använd alltid en klämma eller annan fixering, som

utformats för att på ett korrekt sätt stötta runda mate-

rial, som t.ex. käppar eller rör. Käppar har en tendens att

rulla medan de sågas, vilket leder till att bladet ”biter” och

sedan dras arbetsstycket in i bladet tillsammans med din

 Bladet skall ha uppnått full arbetshastighet innan du

börjar såga. Det minskar risken för att arbetsstycket skall

 Om arbetsstycket eller bladet fastnar skall geringså-

gen stängas av. Vänta tills alla rörliga delar har stannat

och dra ut stickkontakten ur vägguttaget eller ta bort

batteripaketet. Ta sedan bort det fastnade materialet.

Om du fortsätter såga med ett arbetsstycke som fastnat

kan leda till att du förlorar kontrollen över geringsågen eller

 Efter att ha avslutat sågningen stänger du av sågen,

håller ner såghuvudet och väntar på att bladet har stan-

nat innan den avsågade biten tas bort. Det är farligt att

låta händerna komma i närheten av det roterande bladet.

 Elverktyget levereras med en varningsskylt (visas på

bilden av elverktyget på grafiksidan med nummer 2).

 Klistra medföljande dekal i ditt eget språk över var-

ningsskylten om den avviker från språket i ditt land.

Rikta inte laserstrålen mot människor

eller djur och rikta inte heller själv

blicken mot den direkta eller reflekte-

rade laserstrålen. Därigenom kan du

blända personer, orsaka olyckor eller skada

 Om laserstrålen träffar ögat, blunda och vrid bort huvu-

 Gör inga ändringar på laseranordningen.

 Håll varselskyltarna på elverktyget tydligt läsbara.

 När elverktyget inte används förvara det på en säker

plats. Lagringsplatsen måste vara torr och kunna låsas.

Detta förhindrar att elverktyget skadas under lagring eller

att okunnig person använder elverktyget.

OBJ_BUCH-2325-003.book Page 96 Monday, October 24, 2016 11:12 AMSvenska | 97

Bosch Power Tools 1 609 92A 1KU | (24.10.16)

 Elverktyget får inte användas med defekt sladd. Berör

inte skadad nätsladd, dra sladden ur vägguttaget om

den skadats under arbetet. Skadade nätsladdar ökar ris-

 Kontrollera regelbundet sladden och låt en skadad

sladd repareras hos ett auktoriserat serviceställe för

Bosch elverktyg. Byt ut skadade skarvsladdar. Detta

garanterar att elverktygets säkerhet bibehålls.

 Använd inte oskarpa, sprickiga, deformerade eller ska-

dade sågklingor. Sågklingor med oskarpa eller fel inrik-

tade tänder medför till följd av ett för smalt sågspår ökad

friktion, inklämning av sågklingan och bakslag.

 Använd aldrig elverktyget utan inmatningsplatta. Byt

ut defekt inmatningsplatta. Använd en felfri inmatnings-

platta, i annat fall finns risk för att sågklingan skadar dig.

 Använd inte sågklingor i höglegerat snabbstål (HSS-

stål). Dessa sågklingor kan lätt brytas sönder.

 Använd alltid sågklingor i rätt storlek och med lämpligt

infästningshål (t. ex. rutformat eller runt). Sågklingor

som inte passar till sågens monteringskomponenter rote-

rar orunt och leder till att kontrollen förloras över sågen.

 Kontrollera att klingskyddet fungerar korrekt och är

lättrörligt. Klingskyddet får aldrig klämmas fast i öppet

 Håll golvet rent från träspån och materialrester. Risk

finns att du halkar eller snavar.

 Berör inte sågklingan efter arbetet innan den svalnat.

Sågklingan blir mycket het under arbetet.

 Lämna aldrig elverktyget innan det stannat fullstän-

digt. Insatsverktyg som efter frånkoppling fortsätter att

rotera kan orsaka personskada.

 Sågklingan ska vara tillslagen när den förs mot arbets-

stycket. I annat fall finns risk för bakslag om sågklingan

fastnar i arbetsstycket.

 Trampa inte på elverktyget. Allvarliga personskador kan

uppstå om elverktyget faller omkull eller om du oavsiktligt

kommer i kontakt med sågklingan.

Beakta symbolerna nedan som kan vara viktiga för elverkty-

gets användning. Lägg på minne symbolerna och deras bety-

delse. Korrekt tolkning av symbolerna hjälper till att bättre

och säkrare använda elverktyget.

Produkt- och kapacitetsbeskrivning

Läs noga igenom alla säkerhetsanvis-

ningar och instruktioner. Fel som uppstår

till följd av att säkerhetsanvisningarna och

instruktionerna inte följts kan orsaka elstöt,

brand och/eller allvarliga personskador.

Ändamålsenlig användning

Elverktyget är avsett för stationär längs- och tvärsågning i rak

vinkel i trä. Härvid kan horisontella geringsvinklar mellan

–48° och +48° samt vertikala geringsvinklar mellan 0° och

Elverktyget har konstruerats för sågning av hårt och mjukt trä.

Elverktyget är inte avsett för sågning av aluminium eller andra

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av

2 Laservarningsskylt

3 Spak för upplåsning av verktygsarmen

Symboler och deras betydelse

 Håll händerna på betryggande

avstånd från sågområdet när elverk-

tyget är påkopplat. Kontakt med såg-

bladet medför risk för personskada.

 Bär dammskyddsmask.

 Bär skyddsglasögon.

 Bär hörselskydd. Risk finns för att bul-

ler leder till hörselskada.

Stirra inte in i strålen

Laserprodukt klass 2

 Riskområde! Håll händerna, fing-

rarna och armarna på betryggande

avstånd från detta område.

Vid sågning av vertikala

geringsvinklar skall den

justerbara anslagsskenan

Beakta sågklingans dimensioner. Cen-

trumhålet måste utan spel passa på verk-

tygsspindeln. Använd inte reducer-

stycken eller adapter.

Sågningslinjen kan med

hjälp av laserstrålen visas

antingen till vänster eller

Symboler och deras betydelse

14 Jack för standardgeringsvinklar

15 Skala för geringsvinkel (horisontal)

16 Infästningsskruv för stationär sågbordsförlängning 17

17 Sågbordsförlängning (stationär)

18 Justerbar anslagsskena

20 Laserenhet/utgång laserstrålning

21 Spännspak för valfri geringsvinkel (vertikal)

27 Strömställare Till/Från

28 Kontakt för lasern (uppmärkning av snittlinje)

30 Tippningsskyddsbygel

32 Draganordningens arreteringsspak

33 Hål för skruvtving

34 Upptagning för stationär sågbordsförlängning 17

36 Upptagning för flexibel sågbordsförlängning 48

39 Spännspak för justerbar anslagsskena

40 Vinkelindikator (vertikal)

41 Skala för geringsvinkel (vertikal)

42 Fästskruv för tippskyddet

43 Insexskruv för sågklingans infästning

48 Sågbordsförlängning (flexibel)

49 Upptagning för flexibel sågbordsförlängning 48

(på den stationära sågbordsförlängningen 17

51 Infästningsskruv för iläggningsplatta

I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i

standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbe-

Bullernivåvärde förmedlas enligt EN 61029-2-9.

Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtryck-

snivå 94 dB(A); ljudeffektnivå 102 dB(A). Onoggrannhet

K=3dB. Använd hörselskydd!

Försäkran om överensstämmelse

Vi intygar under ensamt ansvar att den produkt som beskrivs

under ”Tekniska data” uppfyller alla gällande bestämmelser i

direktiven 2011/65/EU, till 19 april 2016: 2004/108/EG,

från 20 april 2016: 2014/30/EU, 2006/42/EG inklusive

ändringar och stämmer överens med följande standarder:

EN 61029-1, EN 61029-2-9, EN 60825-1,

Teknisk tillverkningsdokumentation (2006/42/EG) fås från:

70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH

Panelsåg PCM 8 S PCM 800 S PCM 8 ST Produktnummer

* Apparatutförande med ram

De mått (största/minsta) som är tillåtna för arbetsstycket finns angivna

Uppgifterna gäller för en märkspänning på [U] 230 V. Vid avvikande

spänning och för utföranden i vissa länder kan uppgifterna variera.

Mått för lämpliga sågklingor

Sågklingans diameter

 Undvik oavsiktlig start av elverktyget. Under monte-

ring och alla arbeten på elverktyget får stickproppen

inte vara ansluten till nätströmmen.

Beakta beskrivningen av leveransomfånget i

början av bruksanvisningen.

Kontrollera innan elverktyget startas att alla

nedan angivna delar medlevererats:

– Panelsåg med monterad sågklinga

–stationär sågbordsförlängning 17 (2 x),

Infästningsskruvar 16 (2 x)

–flexibel sågbordsförlängning 48 (2 x)

– Tippskyddsbygel 30 med infästningsskruvar 42

– Underläggsplåt i (2 x)

– Låsskruvar ram g (26 x)

– Flänsmuttrar h (30 x)

– Infästningsskruvar elverktyg j (4 x)

Anvisning: Kontrollera elverktyget avseende skador.

För fortsatt användning av elverktyget måste skyddsanord-

ningarna eller lätt skadade delar noggrant undersökas avse-

ende felfri och ändamålsenlig funktion. Kontrollera att de rör-

liga delarna fungerar felfritt, inte kärvar och att de är

oskadade. Alla komponenter ska vara korrekt monterade och

uppfylla alla villkor för att kunna garantera en felfri drift.

Skadade skyddsanordningar och delar ska repareras eller

bytas ut hos en auktoriserad fackverkstad.

Följande verktyg behövs i tillägg:

– Ring- eller fast nyckel (12 mm)

för hopsättning av bordsstället

Montering av detaljer

– Ta försiktigt ut alla medlevererade delar ur förpackningen.

– Avlägsna allt förpackningsmaterial från elverktyget och

medlevererat tillbehör.

– För att underlätta monteringen av medlevererade kompo-

nenter levereras elverktyget i transportläge.

Montera tippskyddsbygel (se bild A)

Innan elverktyget används första gången måste tippskyddet

– Vänd elverktyget och lägg det försiktigt på skyddskåpan4

– Stick in tippskyddsbygeln 30 så långt i de härför avsedda

borrhålen i grundplattan tills de gängade borrhålen i tipp-

skyddsplattan och grundplattan ligger i samma plan.

– Stick in infästningsskruvarna 42 i de gängade borrhålen

och dra åt dem med den medföljande insexnyckeln 38.

– Vänd elverktyget så att det ny står i rätt position för att

 Tippskyddsbygeln får aldrig tas bort. Utan tippnings-

skydd står inte elverktyget säkert och kan därför vid såg-

ning av stora geringsvinklar falla omkull.

Montera stationära sågbordsförlängningar (se bild B)

De stationära sågbordsförlängningarna 17 skall skruvar fast

till vänster och höger om sågbordet 8 med elverktyget.

– Stick in vardera en sågbordsförlängning 17 med infäst-

ningsskruvarna 16 framåt i upptagningarna 34 på elverkty-

– Dra åt infästningsskruvarna 16 med den medföljande

Stationärt eller flexibelt montage

Montering utan bordsställ (se bild C)

– Spänn fast elverktyget på arbetsbordet med hjälp av lämp-

liga skruvar. Använd för detta ändamål borrhålen 9.

Flexibel uppställning (rekommenderas inte!) (se bild D)

Om elverktyget i undantagsfall inte kan monteras på en plan

och stabil arbetsyta kan sågen provisoriskt ställas upp med

 Utan tippningsskydd står inte elverktyget säkert och

kan därför vid sågning av stora geringsvinklar falla

– Skruva tippningsskyddet 12 in eller ut tills elverktyget står

PCM 8 ST: Montering med bordsställ (se bilder F1–F6)

– Sätt på vardera en plasthätta på en fotprofil F.

– Stick in vardera två låsskruvar g genom en lång fotprofil F,

genom en kort fotprofil C och genom en kort anslutnings-

profil E. Säkra låsskruvarna löst med flänsmuttrarna h.

– Anslut en andra fot (lång fotprofil F, kort fotprofil C) till den

korta anslutningsprofilen E. Säkra låsskruvarna löst med

– Upprepa de båda föregående stegen med de resterande

– Anslut de på detta sätt skapade sidodelarna till ramen med

vardera en lång anslutningsprofil D. Säkra låsskruvarna

löst med flänsmuttrarna h.

– Sätt de långa topprofilerna A på fotprofilerna C och skruva

– Sätt de korta topprofilerna B utifrån på de långa topprofi-

lerna A (borrhål uppåt) och skruva fast dem med ramen.

Kontrollera att borrhålen till båda toppdelar ligger i plan.

– Lägg underläggsplåtarna i ända till anslaget på de korta

topprofilerna B. Kontrollera att borrhålen i underläggsplå-

ten och toppdelen ligger i plan.

– Stick in vardera en låsskruv g genom underläggsplåtens

fyrkantshål i och topprofilen B. Säkra låsskruvarna löst

med flänsmuttrarna h.

OBJ_BUCH-2325-003.book Page 99 Monday, October 24, 2016 11:12 AM100 | Svenska

1 609 92A 1KU | (24.10.16) Bosch Power Tools

– Dra åt alla flänsmuttrar h med en ring- eller gaffelnyckel

– Placera elverktyget på underläggsplåtarna i. Kontrollera

att borrhålen9 i underläggsplåten och toppdelen ligger i

– Skruva ihop elverktyget med ramen med hjälp av infäst-

ningsskruvarna j, brickorna k och flänsmuttrarna h.

Dammet från material som t. ex. blyhaltig målning, vissa trä-

slag, mineraler och metall kan vara hälsovådligt. Beröring

eller inandning av dammet kan orsaka allergiska reaktioner

och/eller andningsbesvär hos användaren eller personer som

uppehåller sig i närheten.

Vissa damm från ek eller bok anses vara cancerogena, speci-

ellt då i förbindelse med tillsatsämnen för träbehandling (kro-

mat, träkonserveringsmedel). Endast yrkesmän får bearbeta

asbesthaltigt material.

– Använd alltid dammutsugning.

– Se till att arbetsplatsen är väl ventilerad.

– Vi rekommenderar ett andningsskydd i filterklass P2.

Beakta de föreskrifter som i aktuellt land gäller för bearbetat

Damm-/spånutsugningen kan blockeras av damm, spån eller

fragment av arbetsstycket.

– Koppla från elverktyget och dra stickproppen ur väggutta-

– Vänta tills sågklingan har stannat helt.

– Ta reda på orsaken till blockeringen och åtgärda proble-

Självsugande (se bild E)

–Placera dammpåsen 23 på spånutkastet 29.

Dammpåsen får under sågning inte beröra rörliga delar på

Töm dammpåsen i god tid.

För utsugning kan till spånutkastet 29 även en dammsugar-

slang (Ø 35 mm) anslutas.

Dammsugaren måste vara lämplig för det material som ska

Använd för utsugning av hälsovådligt och cancerframkallande

eller torrt damm en specialdammsugare.

Verktygsbyte (se bilder G1–G4)

 Dra stickproppen ur nätuttaget innan arbeten utförs på

 Använd skyddshandskar vid montering av sågklingan.

Om sågklingan berörs finns risk för personskada.

Använd endast sågklingor vilkas högsta tillåtna hastighet är

högre än elverktygets tomgångsvarvtal.

Använd endast sågklingor som motsvarar de i instruktionsbo-

ken angivna specifikationerna, som testats enligt EN 847-1

och försetts med godkännandemärke.

Använd endast de sågklingor som elverktygets tillverkare

rekommenderar och sådana som är lämpliga för de material

som ska bearbetas. Det förhindrar en överhettning av sågtän-

derna vid sågningen.

Borttagning av sågklinga

– Ställ elverktyget i arbetsläge.

–Vrid insexskruven 43 med den medföljande insexnyckeln

(38 och tryck samtidigt på spindellåsningen 37 tills den

– Håll spindellåsknappen 37 nedtryckt och skruva medurs

bort skruven 43 (vänstergängad!)

– Ta bort spännflänsen 44.

–Tryck på spaken 3 och sväng det pendlande klingskyddet 5

– Håll det pendlande klingskyddet i detta läge och ta bort

– Skjut pendlande klingskyddet långsamt nedåt.

Montering av sågklinga

Om så behövs, rengör alla tillhörande delar före återmonte-

–Tryck ned spaken 3 och sväng det pendlande klingskyddet

5 bakåt mot stoppet och håll det i detta läge.

– Lägg upp den nya sågklingan på den inre spännflänsen 45.

 Kontrollera vid montering att tändernas skärriktning

(i pilens riktning på sågklingan) överensstämmer med

pilens riktning på klingskyddet!

– Skjut pendlande klingskyddet långsamt nedåt.

– Lägg upp spännflänsen 44 och skruven 43.

Tryck ned spindellåsknappen 37 tills den snäpper fast och

dra moturs åt skruven.

 Dra stickproppen ur nätuttaget innan arbeten utförs på

Transportsäkring (se bild H)

Transportsäkringen 35 underlättar hanteringen av elverkty-

get vid transport till användningsplatsen.

Upplåsning av spärren (arbetsläge)

–Tryck med handtaget 1 verktygsarmen lätt nedåt för att

avlasta transportsäkringen 35.

– Dra helt ut transportsäkringen 35.

– Skjut verktygsarmen långsamt uppåt.

Så här säkras elverktyget (transportläge)

– Lossa arreteringsspaken 32, om denna klämmer dragan-

ordningen 31. Dra verktygsarmen framåt helt och hållet

och tryck arreteringsspaken bakåt för att arretera dragan-

–Skruva justerskruven 24 uppåt mot stopp.

– Lås sågbordet 8 genom att dra fast låsknappen 11.

–Tryck på spaken 3 och sväng samtidigt verktygsarmen

med handtaget 1 nedåt så att transportsäkringen 35 kan

Verktygsarmen är nu låst för transport.

OBJ_BUCH-2325-003.book Page 100 Monday, October 24, 2016 11:12 AMSvenska | 101

Bosch Power Tools 1 609 92A 1KU | (24.10.16)

Fastspänning av arbetsstycket (se bild I)

För optimal arbetssäkerhet ska arbetsstycket alltid spännas

Bearbeta inte arbetsstycken som är så små att de inte kan

– Tryck arbetsstycket stadigt mot anslagsskenorna 18 och 7.

– Stick in medföljande skruvtving 19 i ett härför avsett hål

– Lossa vingskruven 46 och anpassa skruvtvingen till arbets-

stycket. Dra åter fast vingskruven.

– Spänn fast arbetsstycket genom att vrida gängstången 47.

Lossning av arbetsstycke

– Lossa skruvtvingen genom att vrida den gängade stången

Förlängning av sågbord (se bild J)

Sågbordsförlängningens 48 flexibla instickssystem ger dig ett

flertal förlängningsvarianter.

– Stick allt efter behov in de flexibla sågbordsförlängning-

arna 48 i upptagningarna 36 på elverktyget eller i upptag-

ningarna 49 på den stationära sågbordsförlängningen.

Inställning av geringsvinkel

 Vid inställningen av geringsvinkeln, se till att ström-

ställaren 27 inte aktiveras. Risk för personskada kan

uppstå om elverktyget då startar oavsiktligt.

Inställning av horisontell geringsvinkel (se bild K)

Den horisontala geringsvinkeln kan ställas in inom ett område

mellan 48° (på vänster sida) och 48° (på höger sida).

– Lossa vid behov låsknappen 11.

– Sväng sågbordet 8 med låsknappen åt vänster eller höger

tills vinkelindikatorn 13 visar önskad geringsvinkel.

– Dra åter fast låsknappen 11.

För snabb och exakt inställning av ofta använda gerings-

vinklar låser sågbordet 8 vid följande standardvinklar:

Inställning av vertikal geringsvinkel (se bilder L1–L2)

Den vertikala geringsvinkeln kan ställas in inom ett område

– Lossa klämspaken 39.

–Dra den justerbara anslagsskenan 18 utåt mot stopp.

– För att fixera den inställningsbara anslagsskenan drar du åt

– Lossa spännspaken 21.

– Sväng verktygsarmen med handtaget 1 tills vinkelindika-

torn 40 visar önskad geringsvinkel.

– Håll verktygsarmen i detta läge och dra åter fast spännspa-

För snabb och exakt inställning av standardvinkel 0° och

45° finns på huset ändanslag.

– Lossa spännspaken 21.

– Sväng verktygsarmen med handtaget 1 åt höger mot

anslag (0°) eller åt vänster mot anslag (45°).

– Dra åter fast spännspaken 21.

 Beakta nätspänningen! Kontrollera att strömkällans

spänning överensstämmer med uppgifterna på elverk-

tygets typskylt. Elverktyg märkta med 230 V kan även

anslutas till 220 V.

Inkoppling (se bild M)

– Tryck för Start ned strömställaren 27 och håll den ned-

För att spara energi, koppla på elverktyget endast när du vill

Anvisning: Av säkerhetsskäl kan elverktygets strömställare

Till/Från 27 inte låsas, utan måste under drift hållas ned-

Spaken 3 måste tryckas in innan verktygsarmen kan föras

– För att kunna utföra sågning måste, förutom att strömstäl-

laren 27 aktiveras, även spaken 3 tryckas ned.

–För Urkoppling av elverktyget släpp strömställaren

Allmänna såganvisningar

 Dra kraftigt fast låsknappen 11 och spärrspaken 21

innan sågningen påbörjas. I annat fall finns risk för att

sågklingan snedställs i arbetsstycket.

 Innan sågning påbörjas bör kontroll ske av att såg-

klingan inte berör anslagsskenan, skruvtvingarna eller

andra maskindelar. Ta bort eventuella hjälpanslag eller

Kontrollera att pendelskyddskåpan fungerar korrekt och är

lättrörlig. Vid styrning av verktygsarmen nedåt skall pendel-

skyddskåpan öppnas. Vid styrning av verktygsarmen uppåt

skall pendelskyddskåpan stänga sig över sågbladet igen och

låsa fast sig i verktygsarmens översta position.

Skydda sågklingan mot slag och stötar. Tryck inte i sidled mot

Märkning av skärlinjen (se bilder N1–N2)

En laserstråle visar sågklingans snittlinje. Arbetsstycket kan

nu exakt ställas in för sågning utan att det pendlande kling-

skyddet behöver öppnas.

– Koppla på laserstrålen med strömställaren 28.

– Beroende på vilken blickriktning som föredras skjuter du

laserenheten 20 med hjälp av sliden 50 åt vänster eller

höger. Sågningslinjen kan därigenom med hjälp av laser-

strålen visas antingen till vänster eller höger om sågbladet.

– Om snittlinjen visas till vänster om sågbladet genom laser-

strålen justerar du in din markering på arbetsstycket mot

laserlinjens högra kant.

Om snittlinjen visas till höger om sågbladet genom laser-

strålen justerar du in din markering på arbetsstycket mot

laserlinjens vänstra kant.

Operatörens position (se bild O)

 Stå alltid på sidan om sågklingan och inte i linje med

elverktygets sågklinga. Detta skyddar kroppen mot

Tillåtna mått på arbetsstycket

Största arbetsstycke:

Minsta arbetsstycke (= alla arbetsstycken som kan spännas

fast till höger eller till vänster om sågklingan med den medföl-

jande skruvtvingen 19): 100 x 40 mm (längd x bredd)

max. sågdjup (0°/0°): 50 mm

Sågning utan dragrörelse (kapning) (se bild P)

– För snitt utan dragrörelse (små arbetsstycken) lossar du

arreteringsspaken 32, om denna klämmer draganord-

ningen 31. Skjut verktygsramen ända till anslaget i riktning

mot anslagsskenorna 18 och 7 tryck arreteringsspaken

bakåt för att arretera draganordningen.

– Spänn fast arbetsstycket med hänsyn till dimensionerna.

– Ställ in önskad geringsvinkel.

– Koppla på elverktyget.

–Tryck på spaken 3 och för verktygsarmen med handtaget 1

– Såga arbetsstycket med jämn matningshastighet.

– Koppla från elverktyget och vänta till sågklingan stannat

– Skjut verktygsarmen långsamt uppåt.

Sågning med dragrörelse

– För snitt med hjälp av draganordningen 31 (breda arbets-

stycken) lossar du arreteringsspaken 32, om denna kläm-

mer draganordningen.

– Spänn fast arbetsstycket med hänsyn till dimensionerna.

– Ställ in önskad geringsvinkel.

– Dra ut verktygsarmen så långt från anslagsskenan 7 att

sågklingan står framför arbetsstycket.

– Koppla på elverktyget.

–Tryck på spaken 3 och för verktygsarmen med handtaget 1

– Tryck nu verktygsarmen i riktning mot anslagsskenan 7

och såga arbetsstycket med jämn matningshastighet.

– Koppla från elverktyget och vänta till sågklingan stannat

– Skjut verktygsarmen långsamt uppåt.

Inställning av djupanslag (Spårsågning) (se bild Q)

Djupanslaget måste justeras för spårsågning.

– Sväng djupanslaget 25 utåt.

–Tryck på spaken3 och sväng den till önskad position.

– Förskjut justerskruven 24 tills skruvens ända berör djup-

– Skjut verktygsarmen långsamt uppåt.

Byte av insatsplatta (se bild R)

Den svarta iläggningsplattan 10 kan slitas ut efter en längre

tids användning av elverktyget.

Byt ut defekt inmatningsplatta.

– Ställ elverktyget i arbetsläge.

– Skruva ut infästningsskruven 51

med insexnyckeln 38 och

den gamla iläggningsplatt

– Lägg in den nya iläggningsplattan och skruva åt infäst-

ningsskruven 51 väl igen.

Bearbetning av profilhyvlade lister

Profilhyvlade lister kan bearbetas på två olika sätt:

Dessutom kan profilhyvlade lister alltefter bredd sågas med

eller utan dragrörelse.

Provsåga med inställd geringsvinkel på virkesavfall.

Transport (se bild S)

Innan elverktyget transporteras ska följande åtgärder vidtas:

– Ställ elverktyget i transportläge.

– Stick in den flexibla sågbordsförlängningen 48 i upptag-

ningarna 36 på elverktyget.

– Ta bort alla tillbehörsdelar som inte kan monteras stadigt

För transport använd om möjligt en tillsluten behållare för

de sågklingor som inte är i bruk.

– Elverktyget får endast bäras i transporthandtaget 22.

 Vid transport av elverktyget använd endast transport-

anordningarna och inte skyddsutrustningen.

Underhåll och service

Underhåll och rengöring

 Dra stickproppen ur nätuttaget innan arbeten utförs på

Om nätsladden för bibehållande av verktygets säkerhet

måste bytas ut, ska byte ske hos Bosch eller en auktoriserad

serviceverkstad för Bosch-elverktyg.

Håll elverktyget och dess ventilationsöppningar rena för bra

Pendlande klingskyddet måste alltid vara fritt rörligt och

stänga automatiskt. Håll därför området kring pendlande

Avlägsna damm och spån efter varje arbetsoperation genom

renblåsning med tryckluft eller med en pensel.

Rengör regelbundet glidrullen 6.

Geringsvinkel Höjd x bredd

– inställda mot anslagsskenan

– plant liggande på sågbordet

OBJ_BUCH-2325-003.book Page 102 Monday, October 24, 2016 11:12 AMNorsk | 103 Bosch Power Tools 1 609 92A 1KU | (24.10.16) Tillbehör

Kundtjänst och användarrådgivning

Kundservicen ger svar på frågor beträffande reparation och

underhåll av produkter och reservdelar. Sprängskisser och

information om reservdelar hittar du på:

Bosch användarrådgivningsteamet hjälper gärna vid frågor

som gäller våra produkter och tillbehör.

Ange alltid vid förfrågningar och reservdelsbeställningar det

10-siffriga produktnumret som finns på produktens typskylt.

Elverktyg, tillbehör och förpackning ska omhändertas på

miljövänligt sätt för återvinning.

Släng inte elverktyg i hushållsavfall!

Endast för EU-länder:

Enligt europeiska direktivet 2012/19/EU för

kasserade elektriska och elektroniska appa-

rater och dess modifiering till nationell rätt

måste obrukbara elverktyg omhändertas

separat och på miljövänligt sätt lämnas in för

återvinning. Ändringar förbehålles. Norsk

Sikkerhetsinformasjon

Sågklinga 216 x 30 mm, 24 tänder

Sågklinga 216 x 30 mm, 48 tänder

Sågklingor för hårt trä och kompoundmaterial

ging av jernholdige materialer som stenger, stag, stol-

 Bruk alltid en klemme eller festeanordning som er kon-

du tar produktet i bruk.

– Slå da laserstrålen på med bryteren 28.
