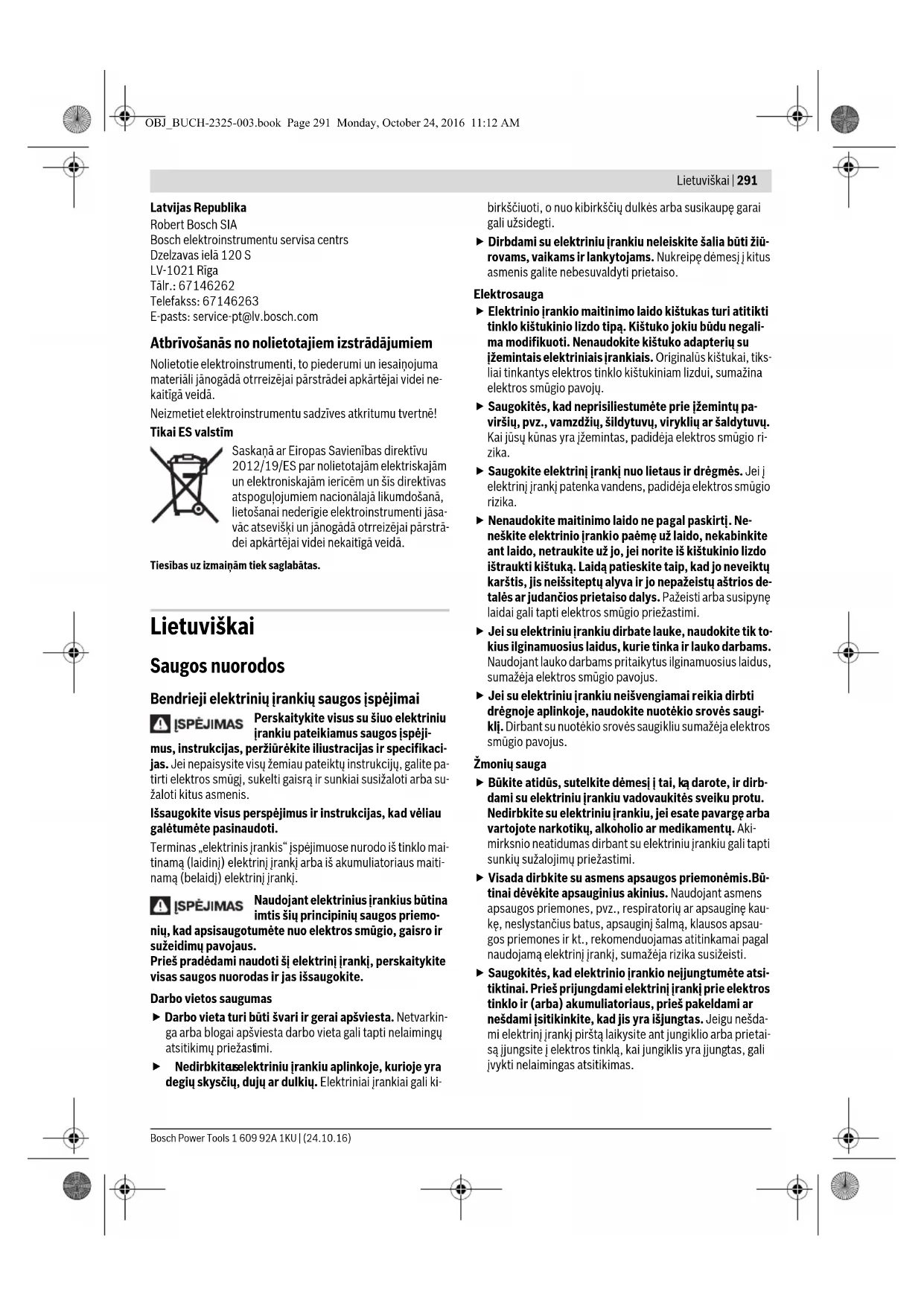

Bendrieji elektrinių įrankių saugos įspėjimai

Perskaitykite visus su šiuo elektriniu

įrankiu pateikiamus saugos įspėji-

mus, instrukcijas, peržiūrėkite iliustracijas ir specifikaci-

jas. Jei nepaisysite visų žemiau pateiktų instrukcijų, galite pa-

tirti elektros smūgį, sukelti gaisrą ir sunkiai susižaloti arba su-

žaloti kitus asmenis.

Išsaugokite visus perspėjimus ir instrukcijas, kad vėliau

galėtumėte pasinaudoti.

Terminas „elektrinis įrankis“ įspėjimuose nurodo iš tinklo mai-

tinamą (laidinį) elektrinį įrankį arba iš akumuliatoriaus maiti-

namą (belaidį) elektrinį įrankį.

Naudojant elektrinius įrankius būtina

imtis šių principinių saugos priemo-

nių, kad apsisaugotumėte nuo elektros smūgio, gaisro ir

Prieš pradėdami naudoti šį elektrinį įrankį, perskaitykite

visas saugos nuorodas ir jas išsaugokite.

Darbo vietos saugumas

 Darbo vieta turi būti švari ir gerai apšviesta. Netvarkin-

ga arba blogai apšviesta darbo vieta gali tapti nelaimingų

u elektriniu įrankiu aplinkoje, kurioje yra

degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali ki-

birkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai

 Dirbdami su elektriniu įrankiu neleiskite šalia būti žiū-

rovams, vaikams ir lankytojams. Nukreipę dėmesį į kitus

asmenis galite nebesuvaldyti prietaiso.

 Elektrinio įrankio maitinimo laido kištukas turi atitikti

tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negali-

ma modifikuoti. Nenaudokite kištuko adapterių su

įžemintais elektriniais įrankiais. Originalūs kištukai, tiks-

liai tinkantys elektros tinklo kištukiniam lizdui, sumažina

elektros smūgio pavojų.

 Saugokitės, kad neprisiliestumėte prie įžemintų pa-

viršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų.

Kai jūsų kūnas yra įžemintas, padidėja elektros smūgi

 Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į

elektrinį įrankį patenka vandens, padidėja elektros smūgio

 Nenaudokite maitinimo laido ne pagal paskirtį. Ne-

neškite elektrinio įrankio paėmę už laido, nekabinkite

ant laido, netraukite už jo, jei norite iš kištukinio lizdo

ištraukti kištuką. Laidą patieskite taip, kad jo neveiktų

karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios de-

talės ar judančios prietaiso dalys. Pažeisti arba susipynę

laidai gali tapti elektros smūgio priežastimi.

 Jei su elektriniu įrankiu dirbate lauke, naudokite tik to-

kius ilginamuosius laidus, kurie tinka ir lauko darbams.

Naudojant lauko darbams pritaikytus ilginamuosius laidus,

sumažėja elektros smūgio pavojus.

 Jei su elektriniu įrankiu neišvengiamai reikia dirbti

drėgnoje aplinkoje, naudokite nuotėkio srovės saugi-

klį. Dirbant su nuotėkio srovės saugikliu sumažėja elektros

 Būkite atidūs, sutelkite dėmesį į tai, k

dami su elektriniu įrankiu vadovaukitės sveiku protu.

Nedirbkite su elektriniu įrankiu, jei esate pavargę arba

vartojote narkotikų, alkoholio ar medikamentų. Aki-

mirksnio neatidumas dirbant su elektriniu įrankiu gali tapti

sunkių sužalojimų priežastimi.

 Visada dirbkite su asmens apsaugos priemonėmis.Bū-

tinai dėvėkite apsauginius akinius. Naudojant asmens

apsaugos priemones, pvz., respiratorių ar apsauginę kau-

kę, neslystančius batus, apsauginį šalmą, klausos apsau-

gos priemones ir kt., rekomenduojamas atitinkamai pagal

naudojamą elektrinį įrankį, sumažėja rizika susižeisti.

 Saugokitės, kad elektrinio įrankio neįjungtumėte atsi-

tiktinai. Prieš prijungdami elektrinį įrankį prie elektros

tinklo ir (arba) akumuliatoriaus, prieš pakeldami ar

nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešda-

mi elektrinį įrankį pirštą laikysite ant jungiklio arba prietai-

są įjungsite į elektros tinklą, kai jungiklis yra įjungtas, gali

įvykti nelaimingas atsitikimas.

OBJ_BUCH-2325-003.book Page 291 Monday, October 24, 2016 11:12 AM292 | Lietuviškai

1 609 92A 1KU | (24.10.16) Bosch Power Tools

 Prieš įjungdami elektrinį įrankį pašalinkite reguliavimo

įrankius arba veržlinius raktus. Besisukančioje prietaiso

dalyje esantis įrankis ar raktas gali sužaloti.

 Stenkitės, kad kūnas visada būtų normalioje padėtyje.

Dirbdami stovėkite saugiai ir visada išlaikykite pusiau-

svyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą

galėsite geriau kontroliuoti elektrinį įrankį netikėtose situa-

 Dėvėkite tinkamą aprangą. Nedėvėkite plačių drabužių

ir papuošalų. Saugokite plaukus ir drabužius nuo besi-

sukančių elektrinio įrankio dalių. Laisvus drabužius, pa-

puošalus bei ilgus plaukus gali įtraukti besisukančios dalys.

 Jei yra numatyta galimybė prijungti dulkių nusiurbimo

ar surinkimo įrenginius, visada įsitikinkite, ar jie yra

prijungti ir ar tinkamai naudojami. Naudojant dulkių nu-

siurbimo įrenginius sumažėja kenksmingas dulkių povei-

 Dažnai naudodami įrankį ir

gerai su juo susipažinę per-

tsipalaiduokite ir nepradėkite nepaisyti įran-

kio saugos principų. Neatidus veiksmas gali sukelti sunkią

traumą per sekundės dalį.

Rūpestinga elektrinių įrankių priežiūra ir naudojimas

 Neperkraukite prietaiso. Naudokite jūsų darbui tinka-

mą elektrinį įrankį. Su tinkamu elektriniu įrankiu jūs dirb-

site geriau ir saugiau, jei neviršysite nurodyto galingumo.

 Nenaudokite elektrinio įrankio su sugedusiu jungikliu.

Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra

pavojingas ir jį reikia remontuoti.

 Prieš reguliuodami prietaisą, keisdami darbo įrankius

ar prieš valydami prietaisą, iš elektros tinklo lizdo iš-

traukite kištuką ir (arba) išimkite akumuliatorių, jeigu

jis išimamas. Ši atsargumo priemonė apsaugos jus nuo ne-

tikėto elektrinio įrankio įsijungimo.

 Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir

nemokantiems juo naudotis asmenims neprieinamoje

vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja

 Prižiūrėkite elektrinį įrankį ir

priedus. Patikrinkite, ar

ančios prietaiso dalys tinkamai veikia ir niekur

nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios

trikdytų elektrinio įrankio veikimą. Prieš vėl naudojant

prietaisą, pažeistos prietaiso dalys turi būti sutaisytos.

Daugelio nelaimingų atsitikimų priežastis yra blogai prižiū-

rimi elektriniai įrankiai.

 Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai

prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis

briaunomis mažiau stringa, juos lengviau valdyti.

 Elektrinį įrankį, papildomą įrangą, darbo įrankius ir t.t.

naudokite taip, kaip nurodyta šioje instrukcijoje, ir

atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudo-

jant elektrinius įrankius ne pagal paskirtį, gali susidaryti pa-

vojingos situacijos.

 Rankenos ir suėmimo paviršiai turi būti sausi, švarūs,

ant jų neturi būti alyvos ir tepalų. Dėl slidžių ran

ėmimo paviršių negalėsite saugiai išlaikyti ir suvaldyti

įrankio netikėtose situacijose.

 Elektrinį įrankį turi remontuoti tik kvalifikuoti specia-

listai ir naudoti tik originalias atsargines dalis. Taip ga-

lima garantuoti, jog elektrinis įrankis išliks saugus naudoti.

Saugos nuorodos, dirbantiems su skersavimo ir

 Reguliuojamo kampo pjūklais galite pjauti medieną ar

kitas panašias medžiagas; jie negali būti naudojami su

metalui skirtais abrazyviniais pjovimo diskais (pvz.,

pjaunant metalines juostas, strypus, vinis ir pan.). Dėl

trinties atsiradusių dulkių judančios dalys, pvz., apatinė

apsauga, gali užstrigti. Pjaunant tokias medžiagas dėl ky-

lančių kibirkščių apdegs apatinė apsauga, pjūklo angos

įdėklas ir kitos plastikinės dalys.

 Esant galimybei, apdirbamą detalę visada pritvirtinki-

te spaustuvais. Jei apdirbamą detalę laikote ranka, ją

visada laikykite bent 100 mm nuo bet kurios pjūklo aš-

menų pusės. Šiuo pjūklu nepjaukite detalių, kurios yra

per smulkios, kad jas būtų galima saugiai prispausti

spaustuvais ar laikyti ranka. Jei ranką laikysite per arti

pjūklo ašmenų, prie jų prisilietę galite susižeisti.

 Apdirbama detalė turi nejudėti ir būti prispausta spaus-

tuvais arba laikoma prispausta prie atramos ir stalo.

Apdirbamos detalės nestumkite link ašmenų arba ne-

pjaukite „nenaudodami jokių pagalbinių priemonių“.

Greitai besisukantis pjūklas neprispaustą arba judančią

apdirbamą detalę gali sviesti ir sužeisti.

 Pjūklą per apdirbamą detalę stumkite. Pjūklo per ap-

dirbamą detalę netraukite. Jei reikia pjauti, pakelkite

lo galvą ir užtraukite ją ant apdirbamos detalė

pjaudami, įjunkite variklį, paspauskite pjūklo galvą že-

myn ir stumkite pjūklą per apdirbamą detalę. Kai pjau-

nama pjūklui sukantis atbuline eiga, pjūklo ašmenys gali

užlipti ant apdirbamos detalės viršaus ir staiga mesti pjūklo

prietaisą operatoriaus links.

 Niekada nelaikykite rankos skersai numatomos pjovi-

mo linijos – nesvarbu, ar priešais, ar už pjūklo ašmenų.

Apdirbamą detalę prispausti „ranką laikant skersai,“ t. y.

detalę laikyti kaire ranka į dešinę nuo pjūklo ašmenų arba

priešingai, yra labai pavojinga.

 Kol pjūklas sukasi, prireikus nuvalyti pjuvenas ar dėl ki-

tos priežasties, nė viena ranka nebandykite siekti už

atramos ir nedėkite rankų arčiau nei 100 mm atstumu

nuo bet kurios pjūklo ašmenų pusės. Taip galite neįver-

tinti rankos atstumo iki besisukančio pjūklo ašmenų ir gali-

te sunkiai susižaloti.

 Prieš pjaudami, apžiūrėkite ir patikrinkite apdirbamą

detalę. Jei detalė išlinkus ar susisukus, prispauskite ją

išorinę išlinkimo pusę dėdami prie atramos. Visada įsi-

tikinkite, kad tarp detalės, atramos ir stalo nėra jokio

tarpo per visą pjovimo liniją. Išlinkusios ar susisukusios

detalės gali pasisukti ar pasislinkti, todėl pjaunant besisu-

klas gali užstrigti. Apdirbamoje detalėje

būti vinių ar kitų nereikalingų detalių.

 Prieš naudodami pjūklą, nuimkite nuo stalo visus įran-

kius, nuvalykite medžio drožles ir pan., palikite tik ap-

dirbamą detalę. Besisukantis pjūklas prisilietęs prie smul-

OBJ_BUCH-2325-003.book Page 292 Monday, October 24, 2016 11:12 AMLietuviškai | 293

Bosch Power Tools 1 609 92A 1KU | (24.10.16)

kių skiedrų ir besimėtančių medienos gabalėlių ar kitų

objektų gali juos dideliu greičiu sviesti.

 Vienu metu pjaukite tik vieną apdirbamą detalę. Kelių

vienos ant kitos sudėtų detalių nėra galimybės tinkamai

prispausti ar sutvirtinti, todėl pjaunant pjūklas jose gali už-

strigti arba detalės gali pasislinkti.

 Prieš naudodami reguliuojamo kampo pjūklą, jį būtinai

pritvirtinkite arba padėkite ant lygaus, tvirto darbo

stalo. Lygus ir tvirtas darbo stalas sumažina pavojų, kad

reguliuojamo kampo pjūklas taps nestabilus.

 Suplanuokite numatomus darbus. Kaskart keisdami

pjovimo kampo nustatymą, įsitikinkite, kad tinkamai

nustatėte reguliuojamą atramą, ji yra prispausta prie

apdirbamos detalės ir netrukdys pjūklo ašmenims ar

apsaugos sistemai. Neįjungę įrankio ir nepasidėję apdir-

bamos detalės ant stalo, patikrinkite visą įsivaizduojamą

pjovimo kelią, kad įsitikintumėte, jog niekas netrukdo arba

nėra pavojaus perpjauti atramą.

 Jei apdirbama detalė yra platesnė ar ilgesnė nei darb

las, pasirūpinkite tinkama atrama, pavyzdžiui, stalo

pailginimu, ožiais ar pan. Jei ilgesnių ar platesnių nei re-

guliuojamo kampo pjūklo stalas detalių tvirtai neprispausi-

te, jos gali apvirsti. Nupjauta detalės dalis ar virstanti ap-

dirbama detalė gali pakelti apatinę apsaugą ar ją gali sviesti

besisukantis pjūklas.

 Vietoje stalo pailginimo ar papildomos atramos nepra-

šykite kito asmens detalės palaikyti. Dėl netinkamos ap-

dirbamos detalės atramos pjaunant pjūklas gali užstrigti

arba detalė gali pasislinkti ir pastumti jus ar jūsų pagalbi-

ninką link besisukančio pjūklo ašmenų.

 Saugokite, kad nupjauta detalės dalis jokiais būdais ne-

įstrigtų arba nebūtų prispausta prie besisukančio pjū-

klo. Jei detalė užstrigs, pvz., kai naudojami ilgio stabdi-

kliai, nupjauta dalis gali būti prispausta prie pjūklo ašmenų

ir stipriai sviesta.

 Visada naudokite spaustuvus ar fiksavimo priemones,

skirtas tinkamai pritvirtinti apvalias detales, pvz., rąs-

telius ar vamzdžius. Pjaunant rąsteliai dažnai rieda, o pjū-

klas į juos tik „kimba“, todėl pastumkite detalę ranka link

 Prieš pradėdami pjauti, palaukite, kol pjūklas pasieks

ip išvengsite pavojaus, kad apdir-

ma detalė bus sviesta.

 Jei apdirbama detalė ar pjūklas užstringa, reguliuoja-

mo kampo pjūklą išjunkite. Palaukite, kol sustos visos

besisukančios dalys, atjunkite laido kištuką nuo maiti-

nimo lizdo ir (arba) išimkite akumuliatorių. Tada paša-

linkite strigtį. Jei užstrigus pjausite toliau, galite prarasti

kontrolę arba sugadinti reguliuojamo kampo pjūklą.

 Baigę pjauti, atleiskite jungiklį, palaikykite pjūklą nu-

leidę, kol jis nustos suktis, tada patraukite nupjautą da-

lį. Laikyti ranką prie stojančio pjūklo yra pavojinga.

 Elektrinis įrankis pateikiamas su įspėjamuoju ženklu

(elektrinio įrankio schemoje pažymėta numeriu 2).

 Jei įspėjamojo ženklo tekstas atspausdintas ne jūsų ša-

lies kalba, prieš pradėdami prietaisą naudoti pirmą kar-

tą, ant jo užklijuokite kartu su prietaisu pateiktą lipdu-

ką jūsų šalies kalba.

Nenukreipkite lazerio spindulio į žmones

ar gyvūnus ir patys nežiūrėkite į tiesiogi-

nį ar atspindėtą lazerio spindulį. Lazeri-

niais spinduliais galite apakinti kitus žmo-

nes, sukelti nelaimingus atsitikimus arba

 Jei į akis buvo nukreipta lazerio spinduliuotė, akis rei-

kia sąmoningai užmerkti ir nedelsiant patraukti galvą iš

 Nedarykite jokių lazerinio įtais

 Nenuimkite įspėjamųjų ženklų nuo elektrinio įrankio.

 Nenaudojamą elektrinį įrankį laikykite saugioje ir sau-

soje užrakinamoje vietoje. Taip sandėliuojamas elektri-

nis įrankis nebus pažeistas ir juo nepasinaudos nepatyrę

 Niekuomet nedirbkite su elektriniu įrankiu, jeigu maiti-

nimo laidas yra pažeistas. Jeigu darbo metu bus pažeis-

tas ar nutrūks maitinimo laidas, jo nelieskite, bet tuo-

jau pat ištraukite kištuką iš elektros tinklo lizdo. Pažeis-

ti laidai padidina elektros smūgio riziką.

 Reguliariai tikrinkite laidą, o dėl pažeisto laido remon-

to kreipkitės į įgaliotas Bosch elektrinių įrankių remon-

to dirbtuves. Pakeiskite pažeistą ilginamąjį laidą. Taip

bus užtikrinama, jog elektrinis įrankis išliks saugus.

 Nenaudokite atšipusių, įtrūkusių, sulinkusių ar pažeis-

tų pjūklo diskų. Neaštrūs ar netinkamai praskėsti pjūklo

lieka siauresnį pjovimo taką, todėl atsiranda per

didelė trintis, stringa pjūklo diskas ir sukeliama atatranka.

 Niekada nenaudokite elektrinio įrankio be įstatomo-

sios plokštelės. Pažeistą plokštelę būtinai pakeiskite.

Be geros būklės įstatomosios plokštelės galite susižeisti į

 Nenaudokite pjovimo diskų, pagamintų iš didelio at-

sparumo greitapjovio plieno (HSS). Tokie diskai gali

 Naudokite tik tinkamo dydžio pjūklo diskus ir su tinka-

ma tvirtinimo kiauryme (pvz., rombo formos arba apva-

lia). Pjūklo diskai, kurie neatitinka pjūklo tvirtinamųjų dalių

formos, sukasi ekscentriškai, todėl iškyla pavojus nesuval-

 Įsitikinkite, kad apsauginis gaubtas gerai veikia ir gali

laisvai judėti. Niekada neužblokuokite jo atviroje padėty-

 Grindinys turi būti švarus, todėl laiku šalinkite medie-

nos drožles, pjuvenas ir kitų medžiagų atliekas. Priešin-

gu atveju, ant jų galite paslysti ar už jų užkliūti.

OBJ_BUCH-2325-003.book Page 293 Monday, October 24, 2016 11:12 AM294 | Lietuviškai

1 609 92A 1KU | (24.10.16) Bosch Power Tools

 Baigę dirbti nelieskite pjūklo disko, kol jis neatvėso.

Pjūklo diskas dirbant su prietaisu labai įkaista.

 Niekada nepalikite elektrinio įrankio, kol jis visiškai ne-

sustojo. Iš inercijos besisukantys darbo įrankiai gali su-

 Pjūklo diską artinkite prie ruošinio tik tada, kai elektri-

nis įrankis įjungtas. Priešingu atveju iškyla atatrankos pa-

vojus, jei pjūklo diskas užstrigtų ruošinyje.

 Niekada neatsistokite ant elektrinio įrankio. Jei elektri-

nis įrankis apvirstų arba jūs netyčia prisiliestumėte prie

pjūklo disko, galite sunkiai susižaloti.

Žemiau pateikti simboliai gali būti svarbūs naudojant jūsų

elektrinį įrankį. Prašome įsiminti simbolius ir jų reikšmes. Tei-

singa simbolių interpretacija padės geriau ir saugiau naudotis

Gaminio ir techninių duomenų aprašas

Perskaitykite visas šias saugos nuorodas ir

reikalavimus. Jei nepaisysite žemiau pateik-

tų saugos nuorodų ir reikalavimų, gali trenkti

elektros smūgis, kilti gaisras ir galite sunkiai

susižaloti arba sužaloti kitus asmenis.

Elektrinio įrankio paskirtis

Šis elektrinis įrankis skirtas naudoti stacionariai, atliekant me-

dienoje tiesius išilginius ir skersinius pjūvius. Įstrižo pjūvio ho-

rizontalioje plokštumoje kampas gali būti nuo –48° iki +48°,

o įstrižo pjūvio vertikalioje plokštumoje kampas – nuo 0° iki

Elektrinio įrankio galia yra tinkama kietajai ir minkštajai me-

Elektrinis įrankis nėra skirtas aliuminiui ir kitiems spalvotie-

siems metalams pjauti.

Pavaizduoti prietaiso elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka elektrinio

prietaiso schemose nurodytus numerius.

2 Įspėjamasis lazerio spindulio ženklas

3 Svirtelė prietaiso svertui atblokuoti

4 Apsauginis gaubtas

5 Slankusis apsauginis gaubtas

9 Montavimo kiaurymės

10 Įstatomoji plokštelė

11 Fiksuojamoji rankenėlė įstrižo pjūvio kampui užfiksuoti

(horizontalioje plokštumoje)

12 Apsauga nuo apvirtimo

13 Kampo žymeklis (horizontalioje plokštumoje)

14 Įpjovos standartiniam įstrižo pjūvio kampui

15 Įstrižo pjūvio kampo skalė (horizontalioje plokštumoje)

18 Reguliuojamas atraminis bėgelis

Simboliai ir jų reikšmės

 Nekiškite rankų į pjovimo zoną, kai

prietaisas veikia. Prisilietus prie pjo-

vimo disko galima susižaloti.

 Dirbkite su apsaugine kauke.

 Dirbkite su apsauginiais akiniais.

 Naudokite klausos apsaugos prie-

mones. Dėl triukšmo poveikio galima

 Lazerinis spinduliavimas

nežiūrėkite į spindulį

 Pavojinga zona! Rankas, pirštus ir

plaštakas laikykite toliau nuo šios

Norint atlikti įstrižus pjū-

vius vertikalioje plokštu-

moje, reikia visiškai iš-

traukti reguliuojamą atra-

Atkreipkite dėmesį į pjūklo disko matme-

nis. Kiaurymės skersmuo turi tiksliai ati-

tikti prietaiso suklį. Nenaudokite tvirtina-

mųjų elementų ar adapterių.

Lazerio spindulys pjūvio

liniją pasirinktinai gali ro-

dyti pjūklo disko kairėje

Simboliai ir jų reikšmės

OBJ_BUCH-2325-003.book Page 294 Monday, October 24, 2016 11:12 AMLietuviškai | 295

Bosch Power Tools 1 609 92A 1KU | (24.10.16)

20 Lazerio mazgas/lazerio išėjimo anga

21 Rankenėlė įstrižo pjūvio kampui užfiksuoti (vertikalioje

22 Rankena prietaisui nešti

23 Dulkių surinkimo maišelis

24 Gylio ribotuvo reguliavimo varžtas

27 Įjungimo-išjungimo jungiklis

28 Jungiklis lazeriui (pjūvio linijoms žymėti)

29 Pjuvenų išmetimo anga

30 Apsauginis nuo apvirtimo lankelis

31 Traukiamasis įtaisas

32 Traukiamojo įtaiso fiksuojamoji svirtelė

33 Kiaurymės veržtuvui

34 Išėma stacionariai pjovimo stalo ilginamajai daliai 17

35 Transportavimo apsauga

36 Išėma lanksčiai pritaikomai pjovimo stalo ilginamajai

daliai 48 (ant elektrinio įrankio)

37 Suklio fiksatorius

38 Šešiabriaunis raktas

39 Reguliuojamo atraminio bėgelio prispaudžiamoji svirtelė

40 Kampo žymeklis (vertikalioje plokštumoje)

41 Įstrižo pjūvio kampo skalė (vertikalioje plokštumoje)

42 Tvirtinamasis varžtas apsauginiam nuo apvirtimo lanke-

43 Varžtas su vidiniu šešiakampiu pjūklo diskui tvirtinti

44 Prispaudžiamoji jungė

46 Sparnuotasis varžtas

47 Srieginis strypas

48 Pjovimo stalo ilginamoji dalis (lanksčiai pritaikoma)

49 Išėma lanksčiai pritaikomai pjovimo stalo ilginamajai

(ant stacionarios pjovimo stalo ilginamosios dalies 17)

50 Lazerio mazgo stūmiklis

51 Įstatomosios plokštelės tvirtinamasis varžtas

Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komplektą

neįeina. Visą papildomą įrangą rasite mūsų papildomos įrangos

Informacija apie triukšmą

Triukšmo emisijos vertės nustatytos pagal EN 61029-2-9.

Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis tipi-

niu atveju siekia: garso slėgio lygis 94 dB(A); garso galios ly-

gis 102 dB(A). Paklaida K=3 dB.

Dirbkite su klausos apsaugos priemonėmis!

Atitikties deklaracija

Atsakingai pareiškiame, kad skyriuje „Techniniai duomenys“

aprašytas gaminys atitinka privalomus Direktyvų

2011/65/ES, iki 2016 balandžio 19 d.: 2004/108/EB, nuo

2016 balandžio 20 d.: 2014/30/ES, 2006/42/EB reikalavi-

mus ir jų pakeitimus bei šiuos standartus:

EN 61029-1, EN 61029-2-9, EN 60825-1,

Techninė byla (2006/42/EB) laikoma:

* Prietaiso modelis su rėmu

Leidžiami ruošinio matmenys (didžiausi ir mažiausi) nurodyti 299 psl.

Duomenys galioja tik tada, kai nominalioji įtampa [U] 230 V. Jei įtampa

kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas mode-

lis, šie duomenys gali skirtis.

Tuščiosios eigos sūkių

Lazerio linijų nesutapimas

/II /II Tinkamų pjūklo diskų matmenys

Stacionarusis diskinis pjūklas PCM 8S PCM 800 S PCM 8 ST

* Prietaiso modelis su rėmu

Leidžiami ruošinio matmenys (didžiausi ir mažiausi) nurodyti 299 psl.

Duomenys galioja tik tada, kai nominalioji įtampa [U] 230 V. Jei įtampa

kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas mode-

lis, šie duomenys gali skirtis.

OBJ_BUCH-2325-003.book Page 295 Monday, October 24, 2016 11:12 AM296 | Lietuviškai

1 609 92A 1KU | (24.10.16) Bosch Power Tools

 Venkite netikėto elektrinio įrankio įsijungimo. Atlie-

kant montavimo ir visus kitus elektrinio įrankio regu-

liavimo ar priežiūros darbus kištuką į elektros tinklą

Tiekiamas komplektas

Tuo tikslu žr. tiekiamo komplekto paveikslus,

pateiktus naudojimo instrukcijos pradžioje.

Prieš pradėdami elektrinį įrankį pirmą kartą

eksploatuoti patikrinkite, ar komplekte yra

visos žemiau nurodytos dalys:

– Slankusis skersavimo ir suleidimo pjūklas su įmontuotu

–Dulkių surinkimo maišelis 23

– Stacionari pjovimo stalo ilginamoji dalis 17 (2 x),

Tvirtinamieji varžtai 16 (2 x)

– Lanksčiai pritaikoma pjovimo stalo ilginamoji dalis 48 (2 x)

– Šešiabriaunis raktas 38

– Apsauginis nuo apvirtimo lankelis 30 su tvirtinamaisiais

Papildomos konstrukcinės dalys, esant PCM 8 ST

(prietaiso modelis su rėmu)

–Kojelių profiliuočiai F, C (po 4 x)

– Jungiamieji profiliuočiai E, D (po 2 x)

– Viršutiniai profiliuočiai A, B (po 2 x)

–Atraminė plokštelė i (2 x)

–Rėmo tvirtinimo varžtas g (26 x)

–Veržlės su junge h (30 x)

–Elektrinio įrankio tvirtinamieji varžtai j (4 x)

ieš pradėdami prietaisą naudoti būtinai patikrinkite, ar ap-

sauginiai įtaisai bei truputį pažeistos elektrinio įrankio dalys

veikia nepriekaištingai ir atlieka savo funkcijas. Patikrinkite,

ar judančios dalys nepriekaištingai veikia ir nestringa, ar jos

nepažeistos. Kad elektrinis įrankis nepriekaištingai veiktų, vi-

sos dalys turi būti tinkamai sumontuotos ir atitikti visus rei-

Pažeisti apsauginiai įtaisai ir dalys turi būti tinkamai suremon-

tuoti ar pakeisti įgaliotose specializuotose dirbtuvėse.

Papildomai be pateiktos įrangos reikalingi šie įrankiai:

– Žiedinis raktas arba veržliaraktis (12 mm)

Atskirų dalių montavimas

– Tiekiamas dalis atsargiai išimkite iš pakuotės.

– Nuo elektrinio prietaiso ir kartu tiekiamos papildomos įran-

gos nuimkite visas pakavimo medžiagas.

–Kad lengviau būtų montuoti kartu tiekiamus prietaiso ele-

mentus, elektrinis įrankis turi stovėti transportavimo padė-

Apsauginio nuo apvirtimo lankelio tvirtinimas (žr. pav. A)

Prieš pradėdami elektrinį įrankį naudoti pirmą kartą, pritvir-

tinkite apsauginį nuo apvirtimo lankelį 30.

–Elektrinį įrankį apverskite ir atsargiai padėkite ant apsaugi-

nio gaubto 4 ir pjovimo stalo 8.

–Apsauginį lankelį 30 įstatykite į jam skirtas kiaurymes pa-

grindo plokštėje taip, kad apsauginio lankelio ir pagrindo

plokštės kiaurymės su sriegiu sutaptų.

– Tvirtinamuosius varžtus 42 įstatykite į kiaurymes su sriegiu

ir užveržkite juos kartu tiekiamu šešiabriauniu raktu 38.

–Elektrinį įrankį apverskite, kad jis vėl būtų tinkamoje dar-

 Niekada nenuimkite apsauginio nuo apvir

Be apsaugos nuo apvirtimo prietaisas stovi nestabiliai ir,

ypač pjaunant įstrižus pjūvius didžiausiu kampu, gali ap-

Stacionarių pjovimo stalo ilginamųjų dalių tvirtinimas

Stacionarias pjovimo stalo ilginamąsias dalis 17 reikia prisuk-

ti prie elektrinio įrankio pjovimo stalo 8 kairėje arba dešinėje.

– Po vieną pjovimo stalo ilginamąją dalį 17, tvirtinamuosius

varžtus 16 nukreipę į priekį, įstatykite į išėmas 34, esan-

čias elektriniame įrankyje.

– Kartu tiekiamu šešiabriauniu raktu 38 užveržkite tvirtina-

Stacionarus ir lankstus montavimas

Montavimas be rėmo (žr. pav. C)

– Pritvirtinkite elektrinį įrankį specialia sriegine jungtimi prie

darbinio paviršiaus. Tam tikslui skirtos kiaurymės 9.

Nestabilus pastatymas (nerekomenduojama!) (žr. pav. D)

Jei išimtinais atvejais nebus galimybės prietaiso pritvirtinti

prie lygaus ir stabilaus darbinio stalo, jį galite pastatyti naudo-

damiesi apsauga nuo apvirtimo.

 Be apsaugos nuo apvirtimo prietaisas stovi nestabiliai

ir, ypač pjaunant įstrižus pjūvius didžiausiu kampu, gali

– Apsaugą nuo apvirtimo 12 įsukite arba išsukite tiek, kad

elektrinis įrankis ant darbinio paviršiaus stovėtų lygiai.

PCM 8 ST: Montavimas su rėmu (žr. pav. F1–F6)

–Ant kojelės profiliuočių uždėkite po plastikinį gaubtelį F.

– Perkiškite po du tvirtinimo varžtus g per ilgą kojelės profi-

liuotį F, trumpą kojelės profiliuotį C ir trumpą jungiamąjį

profiliuotį E. Ant tvirtinimo varžtų laisvai užsukite veržles

– Antrąją kojelę (ilgas kojelės profiliuotis F, trumpas kojelės

profiliuotis C) sujunkite su trumpu jungiamuoju profiliuo-

čiu E. Ant tvirtinimo varžtų laisvai užsukit

– Abu aukščiau aprašytus veiksmus pakartokite su likusiais

profiliuočiais F, C, E.

–Tokiu būdu gautas šonines rėmo dalis sujunkite su ilgu jun-

giamuoju profiliuočiu D. Ant tvirtinimo varžtų laisvai užsu-

kite veržles su junge h.

– Ilgus viršutinius profiliuočius A uždėkite ant kojelių profi-

liuočių C ir tvirtai susukite su rėmu.

OBJ_BUCH-2325-003.book Page 296 Monday, October 24, 2016 11:12 AMLietuviškai | 297

Bosch Power Tools 1 609 92A 1KU | (24.10.16)

– Trumpus viršutinius profiliuočius B iš išorės uždėkite ant il-

gų viršutinių profiliuočių A (kiaurymės nukreiptos aukštyn)

ir tvirtai prisukite prie rėmo. Abiejų viršutinių dalių kiaury-

– Atramines plokšteles i iki atramos uždėkite ant trumpų vir-

šutinių profiliuočių B. Atraminės plokštelės ir viršutinės

dalies kiaurymės turi sutapti.

–Per atraminės ploštelės keturkampę kiaurymę i ir viršutinį

profiliuotį B perkiškite po tvirtinimo varžtą g. Ant tvirtinimo

varžtų laisvai užsukite veržles su junge h.

– Kilpiniu raktu arba veržliarakčiu (12 mm) užveržkite visas

–Elektrinį įrankį pastatykite ant atraminių plokštelių i. Elek-

triniame įrankyje esančios kiaurymės 9 turi sutapti su atra-

minių plokštelių kiaurymėmis.

virtinamaisiais varžtais j, poveržlėmis k ir veržlėmis su

jungėmis h elektrinį įrankį prisukite prie rėmo.

Dulkių, pjuvenų ir drožlių nusiurbimas

Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos,

mineralų ir metalų dulkės gali būti kenksmingos sveikatai.

Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su

dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat

jie gali susirgti kvėpavimo takų ligomis.

Kai kurios dulkės, pvz., ąžuolo ir buko, yra vėžį sukeliančios, o

ypač, kai mediena yra apdorota specialiomis medienos prie-

žiūros priemonėmis (chromatu, medienos apsaugos priemo-

nėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti

– Visada naudokite dulkių nusiurbimo įrangą.

–Pasirūpinkite geru darbo vietos vėdinimu.

– Rekomenduojama dėvėti kvėpavimo takų apsauginę kaukę

su P2 klasės filtru.

Laikykitės jūsų šalyje galiojančių apdorojamoms medžiagoms

Dulkių ir pjuvenų nusiurbimo įrangą gali užblokuoti dulkės,

ir atskilusios ruošinio dalys.

–Elektrinį įrankį išjunkite ir iš kištukinio lizdo ištraukite kiš-

– Palaukite, kol pjūklo diskas visiškai sustos.

– Nustatykite užsiblokavimo priežastį ir ją pašalinkite.

Integruotas dulkių nusiurbimas (žr. pav. E)

–Dulkių surinkimo maišelį 23 įstatykite į pjuvenų išmetimo

Pjaunant dulkių surinkimo maišelis niekada neturi liestis prie

judančių prietaiso dalių.

Laiku iškratykite dulkių surinkimo maišelį.

Išorinis dulkių nusiurbimas

Dulkėms nusiurbti prie pjuvenų išmetimo angos 29 taip pat

galite prijungti dulkių siurblio žarną (Ø 35 mm).

Dulkių siurblys turi būti pritaikytas apdirbamo ruošinio pjuve-

noms, drožlėms ir dulkėms nusiurbti.

Sveikatai ypač pavojingoms, vėžį sukeliančioms, sausoms

dulkėms nusiurbti būtina naudoti specialų dulkių siurblį.

Įrankių keitimas (žiūr. pav. G1–G4)

 Prieš atliekant bet kokius elektrinio įrankio reguliavi-

mo ar priežiūros darbus reikia ištraukti kištuką iš elek-

 Montuodami pjūklo diską mūvėkite apsaugines piršti-

nes. Prisilietus prie pjūklo disko iškyla susižalojimo pavo-

Naudokite tik tokius diskus, kurių maksimalus leistinas greitis

yra didesnis už elektrinio prietaiso tuščiosios eigos sūkių skai-

Naudokite tik tokius pjūklo diskus, kurie atitinka šioje naudo-

jimo instrukcijoje pateiktus duomenis ir yra patikrinti pagal

EN 847-1 bei atitinkamai paženklinti.

Naudokite tik šio elektrinio įrankio gamintojo rekomenduoja-

mus ir apdorojamai medžiagai tinkamus pjūklo diskus. Taip

apsaugosite pjūklo dantis nuo perkaitimo pjaunant.

Pjūklo disko išėmimas

–Elektrinį įrankį nustatykite į darbinę padėtį.

– Varžtą su vidiniu šešiakampiu 43 sukite kartu tiekiamu še-

šiabriauniu raktu 38 ir tuo pačiu metu spauskite suklio fik-

satorių 37, kol jis užsifiksuos.

–Suklio fiksatorių 37 laikykite paspaustą ir išsukite varžtą

43, sukdami pagal laikrodžio rodyklę (kairinis sriegis!).

– Nuimkite prispaudžiamąją jungę 44.

– Paspauskite svirtelę 3 ir lenkite slankųjį apsauginį gaubtą 5

jį apsauginį gaubtą laiky

ite šioje padėtyje ir išimki-

–Slankųjį apsauginį gaubtą atsargiai vėl nuleiskite žemyn.

Pjūklo disko įdėjimas

Jei reikia, prieš pradėdami montuoti nuvalykite visas dalis,

kurias ketinate montuoti.

– Paspauskite svirtelę 3, lenkite slankųjį apsauginį gaubtą 5

iki atramos atgal ir laikykite jį šioje padėtyje.

–Uždėkite naują pjūklo diską ant vidinės prispaudžiamosios

 Įdėdami naują pjūklo diską atkreipkite dėmesį, kad pjū-

klo dantų pjovimo kryptis (rodyklės ant pjūklo disko)

sutaptų su rodyklės ant slankiojo apsauginio gaubto

–Slankųjį apsauginį gaubtą atsargiai vėl nuleiskite žemyn.

–Uždėkite prispaudžiamąją jungę 44 ir varžtą 43.

lio fiksatorių 37, kol jis užsifiksuos, ir užverž-

kite varžtą, sukdami prieš laikrodžio rodyklę.

 Prieš atliekant bet kokius elektrinio įrankio reguliavi-

mo ar priežiūros darbus reikia ištraukti kištuką iš elek-

Transportavimo apsauga (žr. pav. H)

Su transportavimo apsauga 35 lengviau elektrinį įrankį trans-

portuoti į įvairias eksploatavimo vietas.

OBJ_BUCH-2325-003.book Page 297 Monday, October 24, 2016 11:12 AM298 | Lietuviškai

1 609 92A 1KU | (24.10.16) Bosch Power Tools

Prietaiso atblokavimas (darbinė padėtis)

–Rankena 1 lenkite prietaiso svertą šiek tiek žemyn, kad at-

blokuotumėte transportavimo apsaugą 35.

– Transportavimo apsaugą 35 visiškai ištraukite.

–Lėtai kelkite prietaiso svertą aukštyn.

Prietaiso užblokavimas (transportavimo padėtis)

– Atlaisvinkite fiksuojamąją svirtelę 32, jei dėl jos stringa

traukiamasis įtaisas 31. Įrankio svertą kiek galima patrau-

kite pirmyn ir, norėdami užfiksuoti traukiamąjį įtaisą, fik-

suojamąją svirtelę vėl palenkite atgal.

– Reguliavimo varžtą kiek galima išsukite į viršų 24.

–Kad užfiksuotumėte pjovimo stalą 8 užveržkite fiksuojamą-

– Spauskite svirtelę 3 ir tuo pačiu metu rankena 1 sukite

prietaiso svertą žemyn, kol transportavimo apsaugą 35

bus galima visiškai įspausti į vidų.

Dabar prietaiso svertas yra saugiai užfiksuotas transportavi-

Ruošinio tvirtinimas (žr. I pav.)

Kad užtikrintumėte optimalų darbo saugumą, ruošinį visada

privalote gerai priveržti.

Neapdorokite ruošinių, kurie yra per maži, kad juos būtų gali-

–Spauskite ruošinį į atraminius bėgelius 18 ir 7.

– Įstatykite kartu teikiamą veržtuvą 19 į specialią kiaurymę

– Atlaisvinkite sparnuotąjį varžtą 46 ir priderinkite veržtuvą

prie ruošinio. Tvirtai užveržkite sparnuotąjį varžtą.

– Priveržkite ruošinį sukdami srieginį strypą 47.

Ruošinio atlaisvinimas

–Norėdami atlaisvinti veržtuvą, sukite srieginį strypą 47

prieš laikrodžio rodyklę.

Pjovimo stalo pailginimas (žr. pav. J)

Dėl lanksčiai pritaikomos pjovimo stalo ilginamųjų dalių 48

sistemos galimi įvairūs ilginimo variantai.

– Priklausomai nuo poreikio, lanksčiai pritaikomas pjovimo

stalo ilginamąsias dalis 48 įstatykite į elektriniame įrankyje

esančias išėmas 36 arba į stacionariose pjovimo stalo ilgi-

namosiose dalyse esančias išėmas 49.

Pjovimo kampo nustatymas

 Nustatydami įstrižo pjūvio kampą, niekada nepaspaus-

kite įjungimo-išjungimo jungiklio 27. Paspaudus jungiklį

ir netikėtai įsijungus elektriniam įrankiui, iškyla sužalojimo

Įstrižo pjūvio kampo nustatymas horizontalioje plokštu-

Įstrižo pjūvio kampą horizontalioje plokštumoje galima nusta-

tyti nuo 48° (kairėje pusėje) iki 48° (dešinėje pusėje).

– Atlaisvinkite fiksuojamąją rankenėlę 11, jei ji yra užveržta.

– Fiksuojamąja rankenėle sukite pjovimo stalą 8 į kairę arba

į dešinę, kol kampo žymeklis 13 parodys norimą įstrižo pjū-

– Fiksuojamąją rankenėlę 11 vėl užveržkite.

Kad būtų galima greitai ir tiksliai nustatyti dažnai naudo-

jamus įstrižo pjūvio kampus, pjovimo stalas 8 užsifiksuoja

šiuose standartiniuose kampuose:

Įstrižo pjūvio kampo nustatymas vertikalioje plokštumoje

Įstrižo pjūvio kampą vertikalioje plokštumoje galima nustatyti

– Atlaisvinkite prispaudžiamąją svirtelę 39.

– Reguliuojamą atraminį bėgelį 18 visiškai

orėdami užfiksuoti reguliuojamą atraminį bėgelį, vėl už-

veržkite prispaudžiamąją svirtelę 39.

– Atlaisvinkite fiksuojamąją rankenėlę 21.

–Rankena 1 lenkite prietaiso svertą, kol kampo žymeklis 40

parodys norimą įstrižo pjūvio kampą.

– Laikykite prietaiso svertą šioje padėtyje ir vėl užveržkite

fiksuojamąją rankenėlę 21.

Kad būtų galima greitai ir tiksliai nustatyti standartinį 0°

ir 45° kampą, ant korpuso yra atramos.

– Atlaisvinkite fiksuojamąją rankenėlę 21.

–Tuo tikslu rankena 1 lenkite prietaiso svertą iki atramos de-

šinėje (0°) arba iki atramos kairėje (45°).

– Tvirtai užveržkite fiksuojamąją rankenėlę 21.

 Atkreipkite dėmesį į tinklo įtampą! Elektros tinklo

įtampa turi atitikti elektrinio įrankio firminėje lentelėje

nurodytą įtampą. 230 V pažymėtus elektrinius įrankius

galima jungti ir į 220 V įtampos elektros tinklą.

Įjungimas (žr. pav. M)

–Norėdami įjungti, paspauskite įjungimo-išjungimo jungiklį

27 ir laikykite jį paspaustą.

Kad tausotumėte energiją, elektrinį įrankį įjunkite tik tada, kai

Nuoroda: dėl saugumo įjungimo-išjungimo jungiklio 27 užfik-

suoti negalima, dirbant su įrankiu jis visada turi būti laikomas

Tik paspaudus svirtelę 3 prietaiso svertą galima lenkti žemyn.

–Todėl norėdami pjauti, turite paspausti ne tik įjungimo-iš-

jungimo jungiklį 27, bet ir svirtelę 3.

–Norėdami išjungti, įjungimo-išjungimo jungiklį 27 atleiski-

Bendrosios pjovimo nuorodos

 Prieš pradėdami pjauti visada gerai užveržkite fiksuo-

jamąją rankenėlę 11 ir rankenėlę 21. Priešingu atveju

pjūklo diskas gali užstrigti ruošinyje.

 Prieš pradėdami pjauti įsitikinkite, kad pjūklo diskas

negalės paliesti nei atraminio bėgelio, nei veržtuvų, nei

kitų prietaiso dalių. Nuimkite pritvirtintas pagalbines

atramas arba jas atitinkamai priderinkite.

Bosch Power Tools 1 609 92A 1KU | (24.10.16)

Įsitikinkite, kad slankusis apsauginis gaubtas gerai veikia ir ga-

li laisvai judėti.Įrankio svertą lenkiant žemyn, slankusis apsau-

ginis gaubtas turi atsidaryti. Įrankio svertą keliant aukštyn,

slankusis apsauginis gaubtas turi vėl uždengti pjūklo diską, o

aukščiausioje įrankio sverto padėtyje užsifiksuoti.

Saugokite pjūklo diską nuo smūgių ir sutrenkimų. Nespauski-

te pjūklo disko iš šono.

Pjovimo linijos žymėjimas (žr. pav. N1–N2)

Lazerio spindulys rodo pjūklo disko pjovimo liniją. Todėl nea-

tidarydami gaubto galite nustatyti tikslią ruošinio pjovimo pa-

– Tuo tikslu jungikliu 28 įjunkite lazerio spindulį.

–Priklausomai nuo žiūrėjimo krypties, lazerio mazgą 20 stū-

mikliu 50 pastumkite kairėn arba dešinėn. Tokiu būdu laze-

rio spindulys pjūvio liniją gali rodyti pjūklo disko kairėje ar-

–Jei pjūvio liniją lazerio spindulys rodo pjūklo disko kairėje,

tai žymę ant ruošinio išlyginkite pagal dešinį lazerio linijos

Jei pjūvio liniją lazerio spindulys rodo pjūklo disko dešinė-

je, tai žymę ant ruošinio išl

ginkite pagal kairį lazerio linijos

Dirbančiojo padėtis (žr. pav. O)

 Nestovėkite priešais elektrinį įrankį vienoje linijoje su

pjūklo disku, visada stovėkite nuo pjovimo disko pasi-

traukę į šoną. Taip jūsų kūnas bus apsaugotas nuo galimos

Leistini ruošinio matmenys

Didžiausi ruošiniai:

Mažiausi ruošiniai (= visi ruošiniai, kuriuos galima tvirtai

įveržti kartu tiekiamu veržtuvu 19 pjūklo disko kairėje ar

dešinėje): 100 x 40 mm (ilgis x plotis)

Maks. pjovimo gylis (0°/0°): 50 mm

–Norėdami atlikti pjūvius be traukiamojo judesio (maži ruo-

šiniai), atlaisvinkite fiksuojamąją svirtelę 32, jei dėl jos

stringa traukiamasis įtaisas 31. Įrankio svertą iki atramos

stumkite atraminių bėgelių 18 ir 7 kryptimi ir, norėdami už-

fiksuoti traukiamąjį įtaisą, fiksuojamąją svirtelę palenkite

– Suveržkite ruošinį atitinkamai pagal matmenis.

– Nustatykite norimą įstrižo pjūvio kampą.

–Prietaisą įjunkite.

– Spauskite svirtelę 3 ir lėtai le

– Pjaukite ruošinį tolygia pastūma.

– Išjunkite elektrinį įrankį ir palaukite, kol pjūklo diskas visiš-

–Lėtai kelkite prietaiso svertą aukštyn.

Pjovimas su traukiamuoju judesiu

–Norėdami atlikti pjūvius su traukiamuoju įtaisu 31 (platūs

ruošiniai), atlaisvinkite fiksuojamąją svirtelę 32, jei dėl jos

stringa traukiamasis įtaisas.

– Suveržkite ruošinį atitinkamai pagal matmenis.

– Nustatykite norimą įstrižo pjūvio kampą.

– Traukite prietaiso svertą nuo atraminio bėgelio 7 tiek, kad

pjūklo diskas būtų priešais ruošinį.

–Prietaisą įjunkite.

– Spauskite svirtelę 3 ir lėtai lenkite rankena 1 prietaiso

– Spauskite prietaiso svertą atraminio bėgelio 7 kryptimi ir

perpjaukite ruošinį tolygia pastūma.

– Išjunkite elektrinį įrankį ir palaukite, kol pjūklo diskas visiš-

–Lėtai kelkite prietaiso svertą aukštyn.

ribotuvo nustatymas (griovelių pjovimas)

Gylio ribotuvą reikia perstatyti, jei norite pjauti griovelį.

–Gylio ribotuvą 25 palenkite į išorę.

– Paspauskite svirtelę 3 ir palenkite įrankio svertą į norimą

– Reguliavimo varžtą 24 pasukite tiek, kad varžto galas liestų

–Lėtai kelkite prietaiso svertą aukštyn.

Įstatomosios plokštelės keitimas (žr. pav. R)

Juoda įstatomoji plokštelė 10 po ilgesnio įrankio naudojimo

Pažeistą plokštelę būtinai pakeiskite.

–Elektrinį įrankį nustatykite į darbinę padėtį.

– Tvirtinamąjį varžtą 51 išsukite kartu tiekiamu šešiabriau-

niu raktu 38 ir išimkite įstatomąją plokštelę.

– Įdėkite naują įstatomąją plokštelę ir vėl užveržkite tvirtina-

Profiliuotų lentjuosčių apdirbimas

Profiliuotas lentjuostes galima apdirbti dviem skirtingais bū-

Toliau, priklausomai nuo lentjuostės pločio, galite pjauti su

traukiamuoju judesiu arba be jo.

Visada pirmiausia patikrinkite įstrižo pjūvio kampą ant nebe-

tinkamo medienos gabaliuko.

Įstrižo pjūvio kampas Aukštis x plotis

–atrėmus į atraminį bėgelį

– paguldžius ant pjovimo stalo

OBJ_BUCH-2325-003.book Page 299 Monday, October 24, 2016 11:12 AM300 | Lietuviškai 1 609 92A 1KU | (24.10.16) Bosch Power Tools Transportavimas (žr. pav. S)

Prieš transportuodami elektrinį prietaisą atlikite šiuos veiks-

– Nustatykite elektrinį įrankį į transportavimo padėtį.

– Lanksčiai pritaikomas pjovimo stalo ilginamąsias dalis 48

įstatykite į elektrinio įrankio išėmas 36.

– Nuimkite visą papildomą įrangą, kurios negalite tvirtai pri-

montuoti prie elektrinio prietaiso.

Jei yra galimybė, nenaudojamus pjūklo diskus transpor-

tuokite uždaroje talpykloje.

–Elektrinį įrankį neškite tik laikydami jį už transportavimo

 Elektriniam prietaisui transportuoti naudokite tik

transportavimo įtaisus ir niekada nenaudokite apsau-

Priežiūra ir servisas

Priežiūra ir valymas

 Prieš atliekant bet kokius elektrinio įrankio reguliavi-

mo ar priežiūros darbus reikia ištraukti kištuką iš elek-

Jei reikia pakeisti maitinimo laidą, dėl saugumo sumetimų tai

turi būti atliekama Bosch įmonėje arba įgaliotose Bosch elek-

trinių įrankių remonto dirbtuvėse.

Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elek-

trinis įrankis ir ventiliacinės angos būtų švarūs.

Slankusis apsauginis gaubtas turi laisvai judėti ir savaime už-

sidaryti. Todėl slankųjį apsauginį gaubtą ir aplink jį esančias

dalis reguliariai valykite.

Po kiekvienos darbinės operacijos dulkes ir pjuvenas išpūski-

te suspaustu oru arba išvalykite teptuku.

Reguliariai valykite slydimo ratuką 6.

Klientų aptarnavimo skyrius ir naudotojų konsul-

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus,

susijusius su jūsų gaminio remontu, technine priežiūra bei at-

sarginėmis dalimis. Detalius brėžinius ir informaciją apie at-

sargines dalis rasite čia:

Bosch naudotojų konsultavimo tarnybos specialistai mielai at-

sakys į klausimus apie mūsų gaminius ir papildomą įrangą.

Ieškant informacijos ir užsakant atsargines dalis prašome bū-

tinai nurodyti dešimtženklį gaminio numerį, esantį firminėje

Bosch įrankių servisas

Informacijos tarnyba: (037) 713350

ļrankių remontas: (037) 713352

Faksas: (037) 713354

El. paštas: service-pt@lv.bosch.com

Elektrinis įrankis, papildoma įranga ir pakuotė yra pagaminti

iš medžiagų, tinkančių antriniam perdirbimui, ir vėliau privalo

būti atitinkamai perdirbti.

Nemeskite elektrinių įrankių į buitinių atliekų konteinerius!

Pagal Europos direktyvą 2012/19/ES dėl

elektros ir elektroninės įrangos atliekų ir šios

direktyvos perkėlimo į nacionalinę teisę ak-

tus, naudoti nebetinkami elektriniai įrankiai

turi būti surenkami atskirai ir perdirbami

aplinkai nekenksmingu būdu.

Pjūklo diskai kietajai medienai ir kompozicinėms me-

Pjūklo diskas 216 x 30 mm,

dantų skaičius: 60 2 608 640 433
