Produkttyp	Professionell ficklampa med batteri
Märke	Bosch
Modell	GLI 18 V
Nominell spänning	18 V
Strömförsörjningstyp	Laddningsbart batteri (NiMH eller Ni-Cd)
Belysningstid (ca)	260 min (med batteri 2,6 Ah NiMH)
Vikt (enligt EPTA 01/2003)	1,6 kg
Handtagsmaterial	Halkskyddat softgriptgummi
Stråljustering	Genom att vrida på inställningsringen
Huvudets orientering	Upp till 90° genom rotation
Glödlampa	Utträngbar (reservglödlampa ingår)
Laddningsindikator	Nej (inbyggd NTC-temperaturövervakning)
Värmeskydd	Utsätt inte för värmekällor, explosionsrisk
Rekommenderad laddningstemperatur	0 °C till 45 °C
Avsedd användning	Professionell belysning och gör-det-själv
Underhåll	Rengör med en mjuk trasa, inga lösningsmedel
Reservdelar	Finns hos Boschs kundtjänst eller på www.bosch-pt.com
Överensstämmelse	Europeiska WEEE-direktivet (2002/96/EG)

Vanliga frågor - GLI 18 V BOSCH

Hur laddar jag batteriet till lampan Bosch GLI 18 V?

Använd en rekommenderad Bosch-laddare. Batteriet laddas endast mellan 0 °C och 45 °C. Ett nytt batteri uppnår full kapacitet efter cirka 5 cykler av laddning/urladdning.

Hur byter jag glödlampan i lampan?

Stäng av och ta bort batteriet. Låt glödlampan svalna i minst 10 minuter. Skruva loss låsringen, ta bort glaset och reflektorn. Vrid glödlampan 90° moturs och ta bort den. Sätt i den nya glödlampan utan att röra glaset med fingrarna. Sätt tillbaka reflektorn och glaset, skruva sedan på ringen.

Vad är drifttiden för lampan GLI 18 V?

Med ett fulladdat NiMH 2,6 Ah-batteri är drifttiden cirka 260 minuter. Drifttiden kan variera beroende på temperatur och batteriets skick.

Kan jag använda andra batterier än Bosch?

Nej, använd endast original Bosch-batterier med den spänning som anges på typskylten (18 V). Användning av andra batterier kan orsaka personskador eller brand.

Hur riktar jag lampans huvud?

Huvudet kan vridas uppåt upp till 90° genom att vrida det moturs.

Hur justerar jag ljusstrålen?

Vrid på inställningsringen nära huvudet för att ändra strålen eller reflektorns brännvidd.

Vad gör jag om lampan inte tänds?

Kontrollera att batteriet är laddat och isatt (det ska klicka på plats). Om problemet kvarstår, kontrollera glödlampan och byt ut den vid behov. Kontakta Boschs kundtjänst om det behövs.

Hur rengör jag Bosch GLI 18 V-lampan?

Rengör den med en mjuk trasa och torka. Använd inte lösningsmedel eller slipande rengöringsmedel. För glaset, använd en ren trasa för att undvika ränder.

Var hittar jag reservdelar?

Reservdelar finns hos Boschs kundtjänst (se adresser i bruksanvisningen) eller på webbplatsen www.bosch-pt.com. Ange 10-siffrigt artikelnummer.

Vilka viktiga säkerhetsåtgärder finns?

Skydda batteriet mot värme (sol, eld). Öppna det inte. Undvik kortslutning med metallföremål. Ladda endast med en Bosch-laddare. Låt glödlampan svalna innan du byter den.

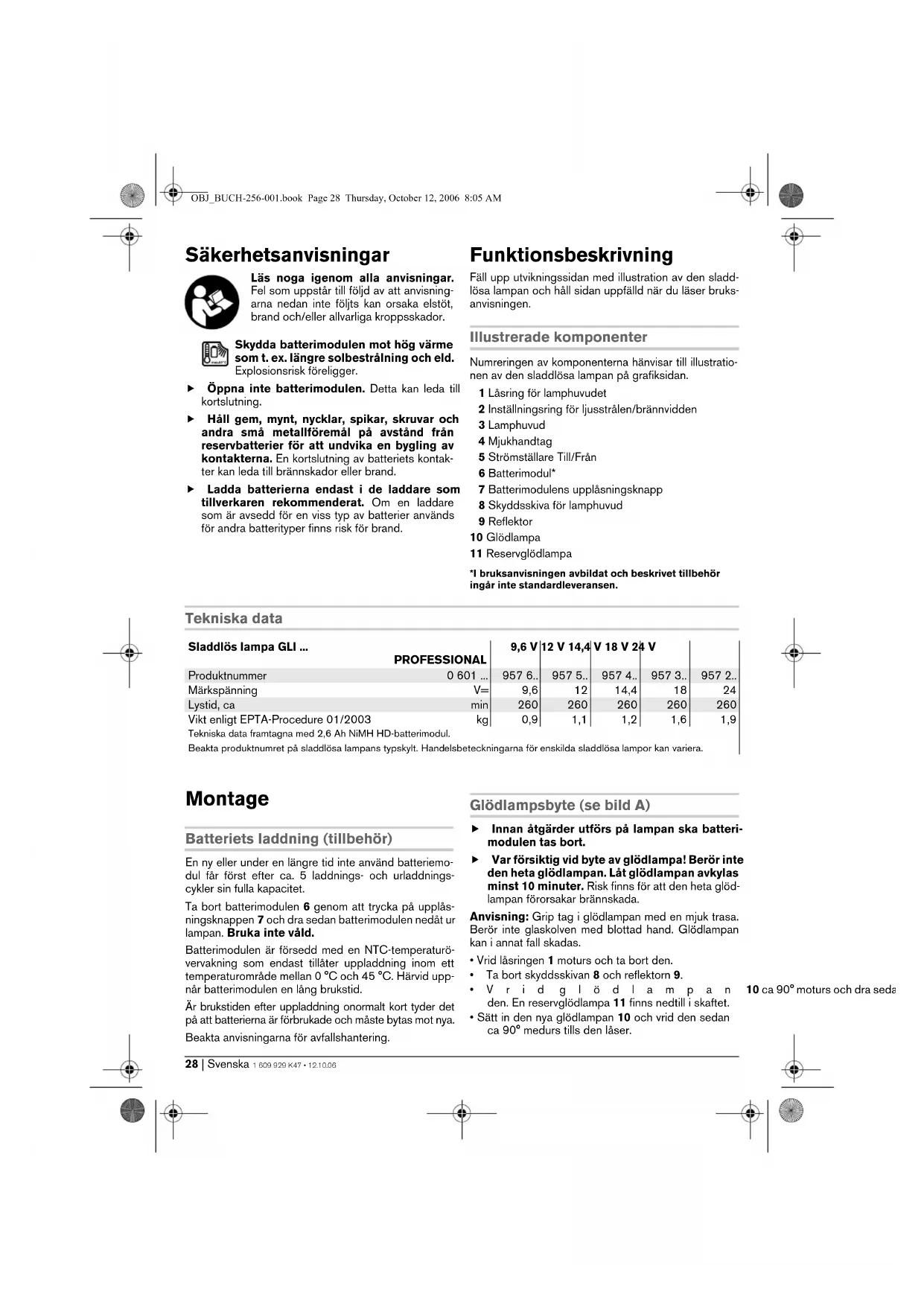

BRUKSANVISNING GLI 18 V BOSCH

Läs noga igenom alla anvisningar. Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador.

Skydda batterimodulen mot hög värme som t. ex. längre solbestrålning och eld. Explosionsrisk föreligger.

• Öppna inte batterimodulen. Detta kan leda till kortslutning.
  Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avständ från reservbatterier för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand.
  ▶ Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand.

Fäll upp utvikningssidan med illustration av den sladdlösa lampan och håll sidan uppfälld när du läser bruksanvisningen.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustrationen av den sladdlösa lampan på grafiksidan.

1 Låsring för lamphuvudet
2 Inställningsring för ljusstrålen/brännvidden
3 Lamphuvud
4 Mjukhandtag
5 Strömställare Till/Från
6 Batterimodul*
7 Batterimodulens upplåsningsknapp
8 Skyddsskiva för lamphuvud
9 Reflektor

10 Glödlampa

11 Reservglödlampa

'I bruksanvisningen avbildat och beskrivet tillbehör ingår inte standardleveransen.

Tekniska data

Sladdlös lampa GLI ...		9,6 V	12 V 14,4	V 18 V 24 V
	PROFESSIONAL
Produktnummer	0 601 ...	957 6..	957 5..	957 4..	957 3..
Märkspänning	V=	9,6	12	14,4	18
Lystid, ca	min	260	260	260	260
Vikt enligt EPTA-Procedure 01/2003	kg	0,9	1,1	1,2	1,6

Tekniska data framtagna med 2,6 Ah NiMH HD-batterimodul.
Beakta produktnumret på sladdlösa lampans typskylt. Handelsbeteckningarna för enskilda sladdlösa lampor kan variera.

Montage

Batteriets laddning (tillbehör)

En ny eller under en längre tid inte använd batteriemodul får först efter ca. 5 laddnings- och urladdningscykler sin fulla kapacitet.

Ta bort batterimodulen 6 genom att trycka på upplåsningsknappen 7 och dra sedan batterimodulen nedåt ur lampan. Bruka inte våld.

Batterimodulen är försedd med en NTC-temperaturövervakning som endast tillåter uppladdning inom ett temperaturområde mellan 0 °C och 45 °C. Härvid uppnår batterimodulen en lång brukstid.

Är brukstiden efter uppladdning onormalt kort tyder det på att batterierna är förbrukade och måste bytas mot nya.

Beakta anvisningarna för avfallshantering.

Glödlampsbyte (se bild A)

▶ Innan åtgärder utförs på lampan ska batterimodulen tas bort.
Var försiktig vid byte av glödlampa! Berör inte den heta glödlampan. Låt glödlampan avkylas minst 10 minuter. Risk finns för att den heta glödlampan förorsakar brännskada.

Anvisning: Grip tag i glödlampan med en mjuk trasa. Berör inte glaskolven med blottad hand. Glödlampan kan i annat fall skadas.

- Vrid låsringen 1 moturs och ta bort den.

• Ta bort skyddsskivan 8 och reflektorn 9.

• V r i d g l ö d l a m p a n den. En reservglödlampa 11 finns nedtill i skaftet.

- Sätt in den nya glödlampan 10 och vrid den sedan ca 90^ medurs tills den låser.

10 ca 90° moturs och dra seda

• Sätt in reflektorn 9 i lamphuvudet och se till att glödlampan 10 inte skadas.
• Placera skyddsskivan 8 i låsringen 1 och skruva upp läsringen på lamphuvudet 3. Kontrollera att komponenterna sitter i rätt läge.

Drift

Driftstart

Insättning av batterimodul

Använd endast original Bosch O-packbatterier med den spänning som anges på den sladdlösa lampans typskylt. Används andra batterier finns risk för kroppsskada och brand.

Skjut in den uppladdade batterimodulen 6 i handtaget tills den tydligt snäpper fast och ligger i plan med handtaget.

In- och urkoppling

Skjut för inkoppling av lampan Till-/Från strömställaren 5 uppåt.

Skjut för frånkoppling av lampan Till-/Från strömstäl- laren 5 nedåt.

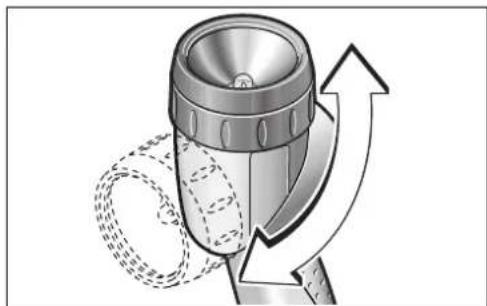

Så här ändras reflektorns läge

Lamphuvudet 3 kan genom motursvridning svängas högst 90° uppåt.

Så här ändras ljusstrålen/brännvidden

BOSCH

Genom att vrida inställningsringen 2 kan ljusstrålen resp. reflektorns brännvidd förändras.

Arbetsanvisningar

Vid låg temperatur kan ljusstyrkan avta och drifttiden bli kortare.

När Bosch NiMH-batterier används är effekten vid temperaturer under - 10 °C betydligt sämre.

Mjukhandtag

Greppytan 4 (mjukhandtag) ökar säkerheten och medför bekvämare hantering av lampan.

Underhåll och service

Underhåll och rengöring

Om i den sladdlösa lampan trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för Bosch elverktyg.

Var vänlig ange vid förfrågningar och reservdelsbeställningar produktnummer som består av 10 siffror och som finns på lampans typskylt.

Service och kundrådgivare

Sprängskissar och information om reservdelar lämnas under:

www.bosch-pt.com

① [phone]

Fax....[phone]

Avfallshantering

Sladdlösa lampor, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Endast för EU-länder:

Släng inte lampor i hushållsavfall!

Enligt europeiska direktivet 2002/96/EG för kasserade elektriska och elektroniska apparater och dess modifiering till nationell rätt måste obrukbara sladdlösa lampor omhänder-

tas separat och på miljövänligt sätt lämnas in för åter- vinning.

Obs! Dessa batterier innehåller kadmium, en höggiftig tungmetall.

Ni-MH: Nickel-metallhydrid

Förbrukade batterier får inte slängas i hushållsavfall och inte heller i eld eller vatten. Batterierna ska samlas för återvinning eller omhändertas på miljövänligt sätt.

Endast för EU-länder:

Defekta eller förbrukade batterier måste enligt direktivet 91/157/EEG omhändertas för återvinning.

Ändringar förbehålles.
