| Тип продукт | Професионално фенерче с акумулатор |
| Марка | Bosch |
| Модел | GLI 18 V |
| Номинално напрежение | 18 V |
| Тип захранване | Презареждаем акумулатор (NiMH или Ni-Cd) |
| Време на осветяване (прибл.) | 260 мин (с акумулатор 2,6 Ah NiMH) |
| Тегло (съгласно EPTA 01/2003) | 1,6 кг |
| Материал на дръжката | Противохлъзгаща гумена softgrip дръжка |
| Регулиране на лъча | Чрез завъртане на регулиращия пръстен |
| Ориентация на главата | До 90° чрез завъртане |
| Крушка | Сменяема (включена резервна крушка) |
| Индикатор за зареждане | Не (вградено NTC наблюдение на температурата) |
| Защита от топлина | Да не се излага на източници на топлина, риск от експлозия |
| Препоръчителна температура на зареждане | 0 °C до 45 °C |
| Предназначение | Професионално осветление и домашно майсторене |
| Поддръжка | Почиствайте с мека кърпа, без разтворители |
| Резервни части | Достъпни от сервиза за клиенти на Bosch или на www.bosch-pt.com |
| Съответствие | Европейска директива за ОЕЕО (2002/96/ЕО) |
Често задавани въпроси - GLI 18 V BOSCH
Въпроси на потребители за GLI 18 V BOSCH
0 въпрос за това устройство. Отговорете на тези, които знаете, или задайте свой въпрос.
Задайте нов въпрос за това устройство
Изтеглете инструкциите за вашия фенерче в PDF формат безплатно! Намерете ръководството си GLI 18 V - BOSCH и вземете отново електронното си устройство в ръце. На тази страница са публикувани всички документи, необходими за използването на вашето устройство. GLI 18 V на марката BOSCH.
РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GLI 18 V BOSCH
Български. ...... Страница 64
Srpski ...... Strana 67
Slovensko.... Stran 70
Hrvatski....Stranica 73
Eesti Lehekülg 76

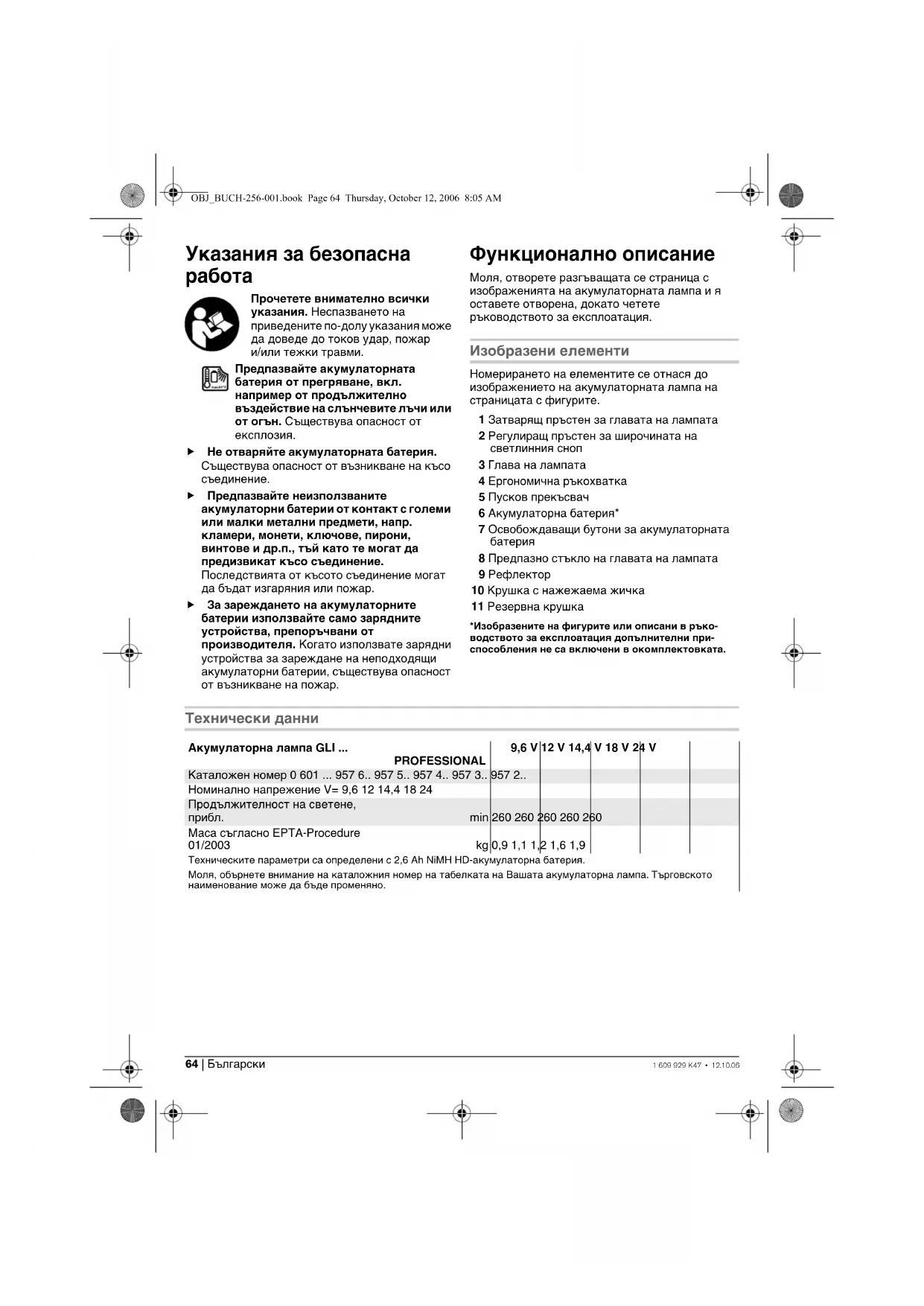

Указания за безопасна работа
Прочетете внимателно всички указания. Неспазването на приведените по-долу указания може да доведе до токов удар, пожар и/или тежки травми.
Предпазвайте акумулаторната батерия от прегряване, вкл. например от продължително въздействие на слънчевите лъчи или от огън. Съществува опасност от експлозия.
▶ Не отваряйте акумулаторната батерия.
Съществува опасност от възникване на късо
съединение.
▶ Предпазвайте неизползваните акумулаторни батерии от контакт с големи или малки метални предмети, напр. кламери, монети, ключове, пирони, винтове и др.п., тъй като те могат да предизвикат късо съединение.
Последствията от късото съединение могат да бъдат изгаряния или пожар.
За зареждането на акумулаторните батерии използвайте само зарядните устройства, препоръчвани от производителя. Когато използвате зарядни устройства за зареждане на неподходящи акумулаторни батерии, съществува опасност от възникване на пожар.
Функционално описание
Моля, отворете разгъващата се страница с изображенията на акумулаторната лампа и я оставете отворена, докато четете ръководството за експлоатация.
Изобразени елементи
Номерирането на елементите се отнася до изображението на акумулаторната лампа на страницата с фигурите.
1 Затварящ пръстен за главата на лампата
2 Регулиращ пръстен за широчината на светлинния сноп
3 Глава на лампата
4 Ергономична ръкохватка
5 Пусков прекъсвач
6 Акумулаторна батерия*
7 Освобождаващи бутони за акумулаторната батерия
8 Предпазно стъкло на главата на лампата
9 Рефлектор
10 Крушка с нажежаема жичка
11 Резервна крушка
*Изобразените на фигурите или описани в ръко- водството за експлоатация допълнителни при- способления не са включени в окомплектовката.
Технически данни
| Акумулаторна лампа GLI ... | PROFESSIONAL | 9,6 V | 12 V 14,4 | V 18 V 24 V |
| Каталожен номер 0 601 ... 957 6.. 957 5.. 957 4.. 957 3.. | 957 2.. | |||
| Номинално напрежение V= 9,6 12 14,4 18 24 | ||||
| Продължителност на светене, прибл. | min | 260 260 | 260 260 260 | |
| Маса съгласно EPTA-Procedure 01/2003 | kg | 0,9 1,1 | 1,2 1,6 1,9 |
Техническите параметри са определени с 2,6 Ah NiMH HD-акумулаторна батерия.
Моля, обърнете внимание на каталожния номер на табелката на Вашата акумулаторна лампа. Търговското наименование може да бъде променяно.
Монтиране
Зареждане на акумулаторната батерия (допълнително приспособление)
Нова или продължително време неизползвана акумулаторна батерия достига пълния си капацитет едва след прибл. 5 цикъла на зареждане и разреждане.
За изваждане на акумулаторната батерия 6 натиснете освобождаващите бутони 7 и извадете акумулаторната батерия надолу от лампата. При това не прилагайте сила.
Акумулаторната батерия е съоръжена с NTC-температурен датчик, който допуска зареждането само в температурния интервал между 0° и 45°. По този начин се увеличава дълготрайността на акумулаторната батерия.
Съществено съкратено време за работа след зареждане показва, че акумулаторната батерия е изхабена и трябва да бъде заменена.
Спазвайте указанията за бракуване.
Поставяне на акумулаторната батерия
▶ Използвайте само оригинални О-пак акумулаторни батерии на Бош с посоченото на табелката на Вашата акумулаторна лампа напрежение. Използването на други акумулаторни батерии може да предизвика травми и пожар.
Вкарайте заредената акумулаторна батерия 6 докрай в ръкохватката, докато усетите отчетливо прещракване.
Включване и изключване
За включване на акумулаторната лампа плъзнете пусковия прекъсвач 5 нагоре.
За да изключите акумулаторната батерия, плъзнете пусковия прекъсвач 5 надолу.
Промяна на положението на рефлектора
Смяна на крушката (вижте фигур. А)
▶ Преди да извършвате каквито и да е дейности по акумулаторната лампа изваждайте акумулаторната батерия.
▶ Внимание при смяната на крушката! Не допирайте нагорещената крушка. Оставете крушката да се охлади най-малко 10 минути. Нагорещената крушка може да Ви изгори.
Упътване: При смяна на кruшката използвайте мека кърпа. В никакъв случай не допирайте стъкления балон на кruшката с голи ръце. В противен случай кruшката може да се повреди.
- Завъртете затварящия пръстен 1 обратно на часовниковата стрелка и го свалете.
• Внимателно извадете защитното стъкло 8 и рефлектора 9. - Завъртете кruшката 10 прибл. на 90° обратно на часовниковата стрелка и я извадете. В долната част на корпуса има резервна крушка 11.
- Поставете нова крушка 10 и я завъртете прибл. на 90° по посока на часовниковата стрелка.
- Поставете рефлектора 9 в главата на лампата, без да повреждате крушката 10.
- Поставете защитното стъкло 8 в затварящия пръстен 1 и навийте пръстена на главата на лампата 3. При това внимавайте пръстенът да се захване здраво.
Можете да насочите нагоре главата на лампата 3 чрез завъртане обратно на часовниковата стрелка най-много на 90°.
Промяна на широчината на светлинния сноп
Чрез завъртане на регулирация пръстен 2 можете да променяте светлинния лъч, респ. широчината на снопа.
Указания за работа
При ниски температури интензивността и продължителността на светене могат да намалеят.
При използване на NiMH акумулаторни батерии на Бош работоспособността при температури под – 10 °C е ограничена.
Мека ръкохватка
Ергономичната ръкохватка 4 (мека ръкохватка) увеличава сигурността и спомага за по-голямо удобство при работа с акумулаторната лампа.
Поддържане и сервис
Поддържане и почистване
Ако въпреки прецизното производство и внимателно изпитване акумулаторната лампа се повреди, ремонтът трябва да бъде извършен от оторизиран сервис за електроинструменти на Бош.
Моля, когато се обръщате с въпроси към консултантите от Бош и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер на табелката на уреда.
Монтажни чертежи и информация за резервни части ще намерите в Интернет на адрес: www.bosch-pt.com
Роберт Бош ЕООД – България
Бош Сервиз Център Гаранционни и извънгаранционни ремонти ул. Сребърна № 3 – 9 1907 София ① ..... +359 (0)2 / 9 62 53 02 ② ..... +359 (0)2 / 9 62 54 27 ③ ..... +359 (0)2 / 9 62 52 95 Факс ..... +359 (0)2 / 62 46 49
Бракуване
Акумулаторната лампа, принадлежностите й и опаковките трябва да бъдат предавани за оползотворяване на вторични суровини.
Само за страни от ЕС:
Не изхвърляйте акумулаторните лампи при битовите отпадъци! Съгласно Директивата на ЕС 2002/96/ЕС относно бракувани електрически и електронни устройства и утвърждаването й
като национален закон електроинструментите, които не могат да се използват повече, трябва да се събират отделно и да бъдат подлагани на подходяща преработка за оползотворяване на съдържащите се в тях вторични суровини.
Акумулаторни или обикновени батерии:
Ni-Cd: Никел-кадмиеви батерии Внимание: тези акумулаторни батерии съдържат кадмий, който е силно отровен тежък метал.
Ni-MH: Никел-металхидридни батерии Не изхвърляйте батерии при битовите отпадъци или във водохранилища, не ги изгаряйте. Обикновени или акумулаторни батерии трябва да бъдат събирани, рециклирани или унищожавани по екологичен начин.
Само за страни от EC: съгласно Директива 91/157/EWG дефектни или изхабени акумулаторни или обикновени батерии трябва да бъдат рециклирани.
Правата за изменения запазени.
