Produkttype	Profesjonell lommelykt med batteri
Merke	Bosch
Modell	GLI 18 V
Merkespenning	18 V
Strømtype	Oppladbart batteri (NiMH eller Ni-Cd)
Driftstid (ca.)	260 min (med batteri 2,6 Ah NiMH)
Vekt (iht. EPTA 01/2003)	1,6 kg
Håndtaksmateriale	Skilsikkert softgrip-gummi
Justering av lysstråle	Ved å vri justeringsringen
Hodejustering	Opptil 90° ved vridning
Pære	Utskiftbar (reservepære inkludert)
Ladingsindikator	Nei (integrert NTC-temperaturovervåking)
Varmebeskyttelse	Må ikke utsettes for varmekilder, eksplosjonsfare
Anbefalt ladetemperatur	0 °C til 45 °C
Tiltenkt bruk	Profesjonell belysning og gjør-det-selv
Vedlikehold	Rengjøres med en myk klut, ingen løsemidler
Reservedeler	Tilgjengelig via Bosch kundeservice eller på www.bosch-pt.com
Samsvar	EU WEEE-direktiv (2002/96/EF)

Ofte stilte spørsmål - GLI 18 V BOSCH

Hvordan lader jeg batteriet til Bosch GLI 18 V-lampen?

Bruk en anbefalt Bosch-lader. Batteriet lades kun mellom 0 °C og 45 °C. Et nytt batteri oppnår full kapasitet etter ca. 5 lade-/utladingssykluser.

Hvordan skifter jeg pæren på lampen?

Slå av og ta ut batteriet. La pæren avkjøles i minst 10 minutter. Skru av lukkeringen, fjern glasset og reflektoren. Vri pæren 90° mot klokken og trekk den ut. Sett inn den nye pæren uten å berøre glasset med fingrene. Sett tilbake reflektoren og glasset, og skru på lukkeringen.

Hva er driftstiden til GLI 18 V-lampen?

Med et fulladet NiMH 2,6 Ah-batteri er driftstiden ca. 260 minutter. Driftstiden kan variere avhengig av temperatur og batteritilstand.

Kan jeg bruke andre batterier enn Bosch?

Nei, bruk kun originale Bosch-batterier med spenningen angitt på typeskiltet (18 V). Bruk av andre batterier kan føre til skader eller brann.

Hvordan justerer jeg lampens hode?

Hodet kan vris oppover inntil 90° ved å vri det mot klokken.

Hvordan justerer jeg lysstrålen?

Vri justeringsringen nær hodet for å endre lysstrålen eller brennpunktet til reflektoren.

Hva gjør jeg hvis lampen ikke slår seg på?

Kontroller at batteriet er ladet og satt inn (det må klikke på plass). Hvis problemet vedvarer, kontroller pæren og bytt den om nødvendig. Kontakt Bosch kundeservice ved behov.

Hvordan rengjør jeg Bosch GLI 18 V-lampen?

Rengjør den med en myk, tørr klut. Ikke bruk løsemidler eller skuremidler. For glasset, bruk en ren klut for å unngå flekker.

Hvor finner jeg reservedeler?

Reservedeler er tilgjengelige via Bosch kundeservice (se adresser i bruksanvisningen) eller på nettsiden www.bosch-pt.com. Oppgi 10-sifret artikkelnummer.

Hva er viktige sikkerhetstiltak?

Beskytt batteriet mot varme (sollys, ild). Ikke åpne det. Unngå kortslutning med metallgjenstander. Lad kun med en Bosch-lader. La pæren avkjøles før den skiftes.

BRUKSANVISNING GLI 18 V BOSCH

Vedligeholdelse og service

Vedligeholdelse og rengøring

Reservedelstegninger og informationer om reservedele findes under:

www.bosch-pt.com

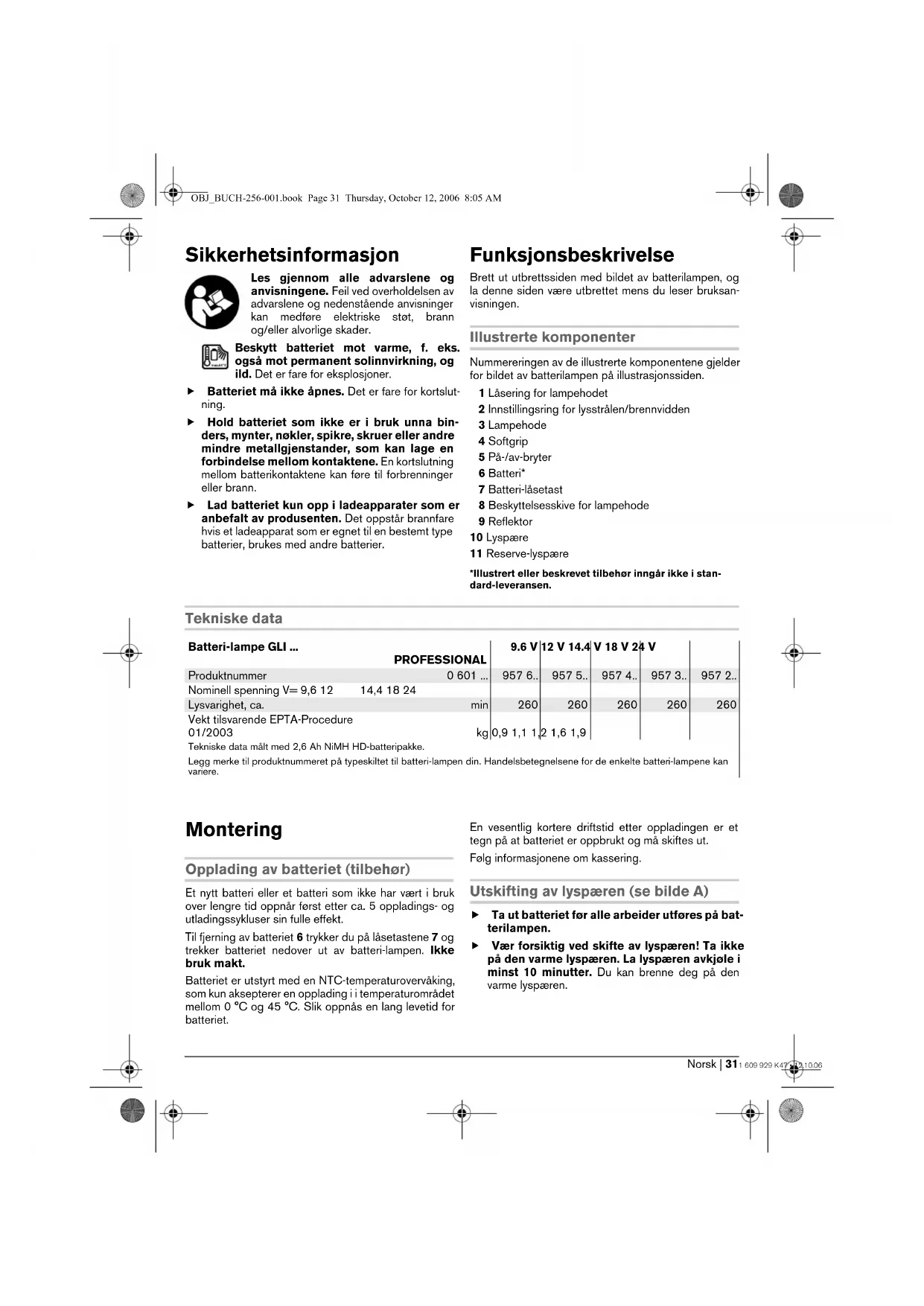

Sikkerhetsinformasjon

Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

Beskytt batteriet mot varme, f. eks. også mot permanent solinnvirkning, og ild. Det er fare for eksplosjoner.

▶ Batteriet må ikke åpnes. Det er fare for kortslutning.
▶ Hold batteriet som ikke er i bruk unna binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander, som kan lage en forbindelse mellom kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann.
Lad batteriet kun opp i ladeapparater som er anbefalt av produsenten. Det oppstår brannfare hvis et ladeapparat som er egnet til en bestemt type batterier, brukes med andre batterier.

Funksjonsbeskrivelse

Brett ut utbrettssiden med bildet av batterilampen, og la denne siden være utbrettet mens du leser bruksanvisningen.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for bildet av batterilampen på illustrasjonssiden.

1 Låsering for lampehodet
2 Innstillingsring for lysstrålen/brennvidden
3 Lampehode
4 Softgrip
5 På-/av-bryter
6 Batteri*
7 Batteri-låsetast
8 Beskyttelsesskive for lampehode
9 Reflektor

10 Lyspære

11 Reserve-lyspære

*Illustrert eller beskrevet tilbehør inngår ikke i standard-leveransen.

Tekniske data

Batteri-lampe GLI ...		PROFESSIONAL	9.6 V	12 V 14.4	V 18 V 24 V
Produktnummer		0 601 ...	957 6..	957 5..	957 4..	957 3..	957 2..
Nominell spenning V= 9,6 12		14,4 18 24
Lysvarighet, ca.		min	260	260	260	260	260
Vekt tilsvarende EPTA-Procedure
01/2003		kg	0,9 1,1 1,2	1,6 1,9
Tekniske data målt med 2,6 Ah NiMH HD-batteripakke.
Legg merke til produktnummeret på typeskiltet til batteri-lampen din. Handelsbetegnelsene for de enkelte batteri-lampene kan variere.

Montering

Et nytt batteri eller et batteri som ikke har vært i bruk over lengre tid oppnår først etter ca. 5 oppladings- og utladingssykluser sin fulle effekt.

Til fjerning av batteriet 6 trykker du på låsetastene 7 og trekker batteriet nedover ut av batteri-lampen. Ikke bruk makt.

Batteriet er utstyrt med en NTC-temperatuovervåking, som kun aksepterer en opplading i i temperaturområdet mellom 0 °C og 45 °C. Slik oppnås en lang levetid for batteriet.

Følg informasjonene om kassering.

Utskifting av lyspæren (se bilde A)

▶ Ta ut batteriet før alle arbeider utføres på batterilampen.
Vær forsiktig ved skifte av lyspæren! Ta ikke på den varme lyspæren. La lyspæren avkjøle i minst 10 minutter. Du kan brenne deg på den varme lyspæren.

Merk: Bruk en myk klut til utskifting av lyspæren. Du må aldri berøre glasskolben direkte med hendene. Lyspæren kan ellers ta skade.

• Drei låseringen 1 mot urviserne og ta den av.
  • Ta av beskyttelsesskiven 8 og reflektoren 9.
• Drei lyspæren 10 ca. 90° mot urviserne og trekk den ut. En reserve-lyspære 11 befinner seg nede i huset.
• Sett inn den nye lyspæren 10 og drei den ca. 90° med urviserne til den låses.
• Sett reflektoren 9 inn i lampehodet uten å skade lyspæren 10.
• Sett beskyttelsesskiven 8 inn i låseringen 1 og skru låseringen på lampehodet 3. Pass på korrekt feste.

Bruk

Igangsetting

Innsetting av batteriet

▶ Bruk kun original Bosch O-pakke-batterier med en spenning som er angitt på typeskiltet til batteri-lampen. Bruk av andre batterier kan medføre skader og brannfare.

Til igangsetting av batteri-lampen må du skyve på-/av-bryteren 5 oppover.

Til utkobling av batteri-lampen må du skyve på-/av-bryteren 5 nedover.

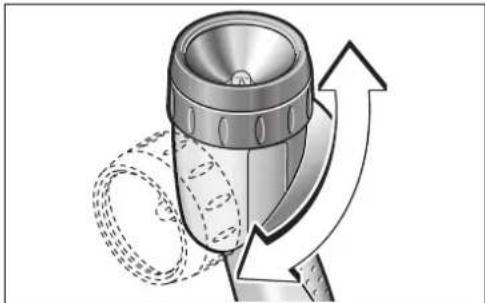

Endring av reflektorstillingen

Du kan svinge lampehodet 3 maksimalt 90° oppover ved å dreie mot urviserne.

Endring av lysstråle/brennvidde

BOSCH

Ved å dreie på innstillingsringen 2 kan du endre lysstrålen hhv. brennvidden til reflektoren.

Arbeidshenvisninger

Ved lave temperaturer kan lysmengden reduseres og lysvarigheten være kortere.

Ved bruk av Bosch NiMH-batterier er ytelsesevnen redusert ved temperaturer under - 10 °C.

Softgrip

Gripeflaten 4 (softgrip) forhindrer gliding og gir deg et bedre grep på maskinen, slik at håndteringen av batteri-lampen blir enklere.

Service og vedlikehold

Vedlikehold og rengjøring

Hvis batteri-lampen til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svikte, må reparasjonen utføres av et autorisert serviceverksted for Bosch-elektroverktøy.

Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på batteri-lampens typeskilt.

Eksplosjonstegninger og informasjoner om reservedeler finner du under:

www.bosch-pt.com

Robert Bosch A/S

Trollaasveien 8

Postboks 10

1414 Trollaasen

© Kundekonsulent:....+47 66 81 70 00

Fax: [phone]

Deponering

Batteri-lamper, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.

Kun for EU-land:

Ikke kast batteri-lamper i vanlig søppel! Jf. det europeiske direktivet 2002/96/EF vedr. gamle elektriske og elektroniske-apparater og tilpassingen til nasjonale lover må batteri-lamper som ikke lenger kan brukes samles inn

og leveres inn til en miljøvennlig resirkulering.

Batterier/oppladbare batterier:

Ni-Cd: Nikkel-kadmium

OBS! Disse oppladbare batteriene inneholder kadmium, et svært giftig tungmetall.

Ni-MH: Nikkel-metallhydrid

Ikke kast batterier i vanlig søppel, ild eller vann. Batterier skal samles inn, resirkuleres eller deponeres på en miljøvennlig måte.

Kun for EU-land:

Defekte eller oppbrukte batterier må resirkuleres iht. direktiv 91/157/E∅F.

Rett til endringer forbeholdes.
