| Termék típusa | Professzionális akkumulátoros zseblámpa |
| Márka | Bosch |
| Modell | GLI 18 V |
| Névleges feszültség | 18 V |
| Tápellátás típusa | Újratölthető akkumulátor (NiMH vagy Ni-Cd) |
| Világítási idő (kb.) | 260 min (2,6 Ah NiMH akkumulátorral) |
| Súly (EPTA 01/2003 szerint) | 1,6 kg |
| Fogantyú anyaga | Csúszásgátló softgrip gumi |
| Fénycsóva beállítása | A beállítógyűrű elforgatásával |
| Fej orientációja | Akár 90°-kal elforgatható |
| Izzó | Cserélhető (tartalék izzó mellékelve) |
| Töltésjelző | Nincs (beépített NTC hőmérséklet-felügyelet) |
| Hővédelem | Ne tegye ki hőforrásoknak, robbanásveszély |
| Ajánlott töltési hőmérséklet | 0 °C - 45 °C |
| Rendeltetésszerű használat | Professzionális világítás és barkácsolás |
| Karbantartás | Puha ruhával tisztítsa, ne használjon oldószereket |
| Pótalkatrészek | Elérhetők a Bosch vevőszolgálatánál vagy a www.bosch-pt.com weboldalon |
| Megfelelőség | WEEE európai irányelv (2002/96/EK) |
Gyakran ismételt kérdések - GLI 18 V BOSCH
Felhasználói kérdések a következőről GLI 18 V BOSCH
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Zseblámpa PDF formátumban ingyenesen! Találja meg kézikönyvét GLI 18 V - BOSCH és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. GLI 18 V márka BOSCH.
HASZNÁLATI ÚTMUTATÓ GLI 18 V BOSCH

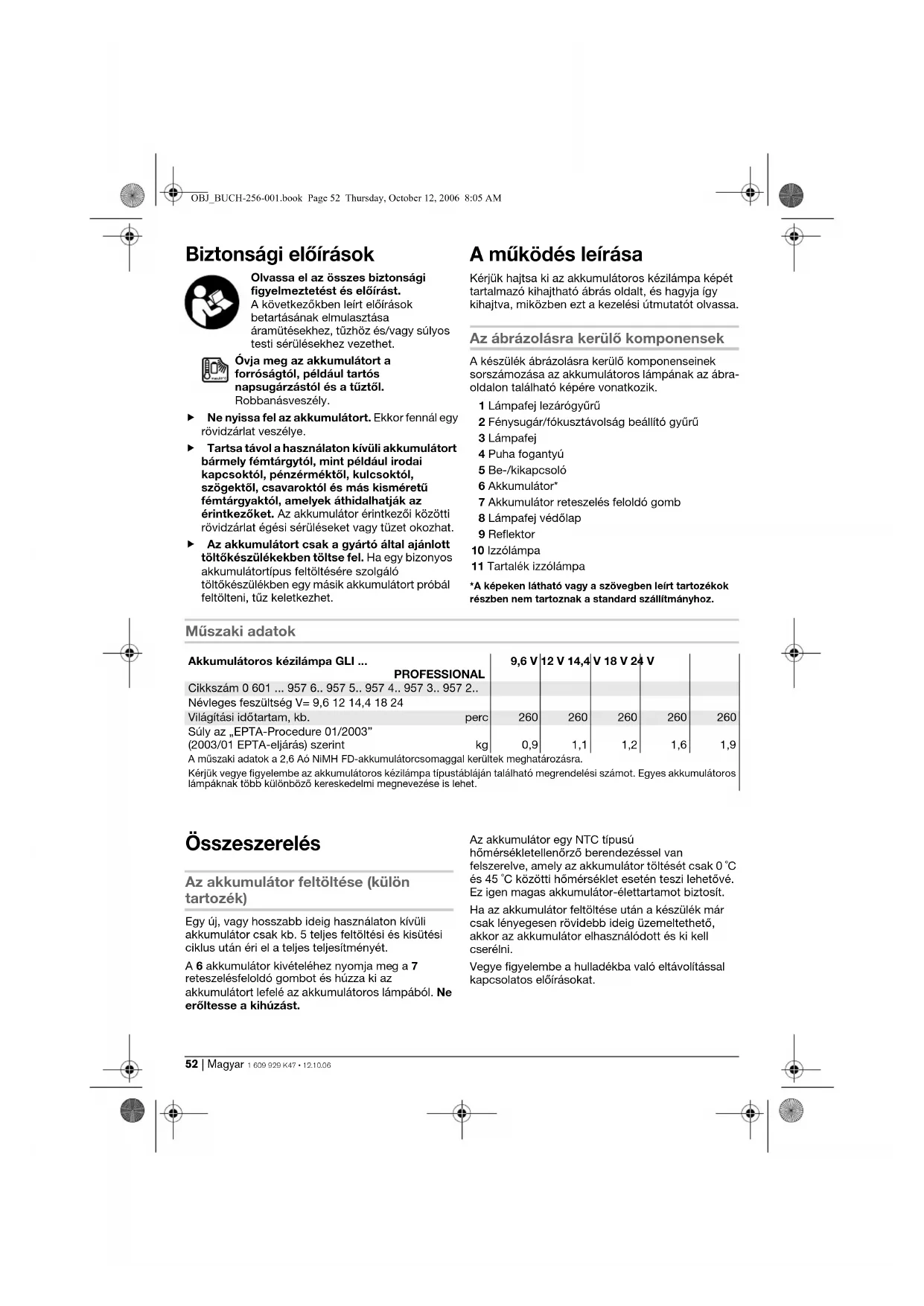

Magyar .... Oldal 52
Biztonsági előírások
Olvassa el az összes biztonsági figyelmeztetést és előírást.
A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.
Óvja meg az akkumulátort a forróságtól, például tartós napsugárzástól és a tűztől. Robbanásveszély.
▶ Ne nyissa fel az akkumulátort. Ekkor fennál egy rövidzárlat veszélye.
Tartsa távol a használaton kívüli akkumulátort bármely fémtárgytól, mint például irodai kapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól és más kisméretű fémtárgyaktól, amelyek áthidalhatják az érintkezőket. Az akkumulátor érintkezői közötti rövidzárlat égési sérüléseket vagy tüzet okozhat.
Az akkumulátort csak a gyártó által ajánlott töltökészülékekben töltse fel. Ha egy bizonyos akkumulátortípus feltöltésére szolgáló töltökészülékben egy másik akkumulátort próbál feltölteni, tűz keletkezhet.
A működés leírása
Kérjük hajtsa ki az akkumulátoros kézilámpa képét tartalmazó kihajtható ábrás oldalt, és hagyja így kihajtva, miközben ezt a kezelési útmutatót olvassa.
Az ábrázolásra kerülő komponensek
A készülék ábrázolásra kerülő komponenseinek sorszámozása az akkumulátoros lámpának az ábra-oldalon található képére vonatkozik.
1 Lámpafej lezárógyűrű 2 Fénysugár/fókusztávolság beállító gy
3 Lámpafej 4 Puha fogantyú
5 Be-/kikapcsoló
6 Akkumulátor*
7 Akkumulátor reteszelés feloldó gomb 8 Lámpafej védőlap
9 Reflektor
10 Izzólámpa 11 Tartalék izzólámpa
*A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállítmányhoz.
Müszaki adatok
| Akkumulátoros kézilámpa GLI ... | 9,6 V | 12 V 14,4 | V 18 V 24 V | ||
| PROFESSIONAL | |||||
| Cikkszám 0 601 ... 957 6.. 957 5.. 957 4.. 957 3.. 957 2.. | |||||
| Névleges feszültség V= 9,6 12 14,4 18 24 | |||||
| Világítási időtartam, kb. | perc | 260 | 260 | 260 | 260 |
| Súly az „EPTA-Procedure 01/2003”(2003/01 EPTA-eljárás) szerint | kg | 0,9 | 1,1 | 1,2 | 1,6 |
A műszaki adatok a 2,6 Aó NiMH FD-akkumulátorcosomaggal kerültek meghatározásra. Kérjük vegye figyelembe az akkumulátoros kézilámpa típustábláján található megrendelési számot. Egyes akkumulátoros lámpáknak több különböző kereskedelmi megnevezése is lehet.
Összeszerelés
Az akkumulátor feltöltése (külön tartozék)
Egy új, vagy hosszabb ideig használaton kívüli akkumulátor csak kb. 5 teljes feltöltési és kisütési ciklus után éri el a teljes teljesítményét.
A 6 akkumulátor kivételéhez nyomja meg a 7 reteszelésfeloldó gombot és húzza ki az akkumulátort lefelé az akkumulátoros lámpából. Ne eröltesse a kihúzást.
Az akkumulátor egy NTC típusú hőmérsékletellenőrző berendezéssel van felszerelve, amely az akkumulátor töltését csak 0 °C és 45 °C közötti hőmérséklet esetén teszi lehetővé. Ez igen magas akkumulátor-élettartamot biztosít.
Ha az akkumulátor feltöltése után a készülék már csak lényegesen rövidebb ideig üzemeltethető, akkor az akkumulátor elhasználódott és ki kell cserélni.
Vegye figyelembe a hulladékba való eltávolítással kapcsolatos előírásokat.
Izzólámpa csere (lásd az „A” ábrát)
Az akkumulátoros lámpán végzendő bármely munkák megkezdése előtt vegye ki abból az akkumulátort.
Az izzólámpa kicserélésekor óvatosan kell eljárni! Ne érjen hozzá a forró izzólámpához. Hagyja az izzólámpát legalább 10 percig lehúlni. Ellenkező esetben a forró izzólámpával megégetheti magát.
Megjegyzés: Az izzólámpa kicseréléséhez használjon egy puha kendőt. Az izzó üvegéhez semmiképpen se érjen hozzá pusztak kézzel. Az izzólámpa ellenkező esetben megrongálódhat.
- Forgassa el az 1 lezárógyűrűt az óramutató járásával ellenkező irányba és vegye le.
• Vegye le a 8 védőlapot és a 9 reflektort. - Forgassa el a 10 izzólámpát kb. 90°-kal az óramutató járásával ellenkező irányba és húzza ki. Egy 11 tartalék izzólámpa a ház alsó részében található.
- Helyezze be az új 10 izzólámpát, majd forgassa el kb. 90°-kal az óramutató járásával megegyező irányba, amíg az bepattan a reteszelésbe.
- Tegye be a 9 reflektort a lámpafejbe, anélkül, hogy megrongálná a 10 izzólámpát.
- Tegye be a 8 védőlapot az 1 lezárógyűrűbe és csavarja rá a lezárógyűrűt a 3 lámpafejre. Ügyeljenek az előírásszerű illeszkedésre.
Üzemeltetés
Üzembe helyezés
Az akkumulátor beszerelése
Csak eredeti Bosch O-Pack-akkumulátorokat használjon, amelyek feszültsége megegyezik az akkumulátoros kézilámpa típustábláján megadott feszültséggel. Más akkumulátorok használata személyi sérüléseket és tüzet okozhat.
Tegye be a 6 akkumulátort a fogantyúba, amíg az érezhetően bepattan a helyére és egy síkba kerül a fogantyúval.
Be- és kikapcsolás
Az akkumulátoros kézilámpa üzembe helyezéséhez tolja el felfelé az 5 be-/kikapcsolót.
Az akkumulátoros kézilámpa kikapcsolásához tolja el lefelé az 5 be-/kikapcsolót.
A reflektor helyzetének megváltoztatása
A 3 lámpafejet az óramutató járásával ellenkező irányú, legfeljebb 90°-os elforgatásával felfelé lehet állítani.
A fénysugár/fókusztávolság megváltoztatása
Munkavégzési tanácsok
Alacsony hömérsékleteken a fényerösség gyengébb és a világítási időtartam rövidebb lehet.
A Bosch NiMH-akkumulátorok alkalmazása esetén - 10 °C alatti hömérsékleteken a teljesítmény korlátozott.
Puha fogantyú
A 4 fogantyú felület (puha fogantyú) biztonságot nyújt a kéz lecsúszása ellen és könnyebben kezelhetővé teszi az akkumulátoros kézilámpát.
Karbantartás és szerviz
Karbantartás és tisztítás
Ha az akkumulátoros kézilámpa a gondos gyártási és ellenőrzési eljárás ellenére egyszer mégis meghibásodna, akkor a javítással csak Bosch elektromos kéziszerszám-műhely ügyfélszolgálatát szabad megbízni.
Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni, okvetlenül adja meg az akkumulátoros kézilámpa típustábláján található 10-jegyű megrendelési számot.
Szerviz- és Vevőszolgálat
A tartalékalkatrészekkel kapcsolatos robbantott ábrák és egyéb információ a következő címen található:
www.bosch-pt.com
Robert Bosch Kft
1103 Budapest
Gyömröi út. 120
① +36 (0)1 / 4 31 38 35
Fax....+36(0)1/4313888
Eltávolítás
Az akkumulátoros lámpákat, a tartozékokat és a csomagolást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni.
Csak az EU-tagországok számára:
Ne dobja ki az akkumulátoros lámpákat a háztartási szemétbe! A használt villamos és elektronikus berendezésekre vonatkozó 2002/96/EG sz. Európai Irányelvnek és ennek a megfelelő országok
jogharmonizációja révén hozott törvényeknek megfelelően a már használhatatlan akkumulátoros kézilámpákat külön össze kell gyűjteni és a környezetvédelmi szempontból megfelelő újra felhasználásra le kell adni.
Akkumulátorok/elemek:
Ni-Cd: Nikkel-kadmium
Figyelem: Ezek az akkumulátorok kadmiumot tartalmaznak, ez egy igen mérgező hatású nehézfém.
Ni-MH: Nikkel-metálhidrid
Sohase dobja ki az akkumulátorokat/elemeket a háztartási szemétbe, tüzbe, vagy vízbe. Az akkumulátorokat/elemeket össze kell gyűjteni, újra fel kell használni, vagy a környezetvédelmi előírásoknak megfelelően kell azokat a hulladékba eltávolítani.
Csak az EU-tagországok számára:
A 91/157/EGK irányelv értelmében a meghibásodott vagy elhasznált akkumulátorokat/elemeket újrafelhasználásra kell leadni.
A változtatások joga fenntartva.
