GLI 18 V - Taskulamp BOSCH - Tasuta kasutusjuhend

Toote tüüp	Professionaalne akuga taskulamp
Mark	Bosch
Mudel	GLI 18 V
Nimipinge	18 V
Toiteallika tüüp	Laetav aku (NiMH või Ni-Cd)
Valgustuse kestus (ca)	260 min (2,6 Ah NiMH akuga)
Kaal (vastavalt EPTA 01/2003)	1,6 kg
Käepideme materjal	Libisemiskindel pehme haaratsiga kumm
Valgusvihu reguleerimine	Reguleerimisrõnga pööramisega
Pea suunamine	Kuni 90° pööramisel
Lamp	Vahetatav (varulampt kaasas)
Laetuse indikaator	Ei (sisseehitatud NTC temperatuuriseire)
Kuuma eest kaitsmine	Ärge jätke kuumuseallikate lähedale, plahvatusoht
Soovitatav laadimistemperatuur	0 °C kuni 45 °C
Kasutusotstarve	Professionaalne valgustus ja isetegemistööd
Hooldus	Puhastada pehme lapiga, mitte lahustitega
Varuosad	Saadaval Boschi järelteeninduse kaudu või saidil www.bosch-pt.com
Vastavus	ELi direktiiv WEEE (2002/96/EÜ)

Korduma kippuvad küsimused - GLI 18 V BOSCH

Kuidas laadida Boschi GLI 18 V taskulambi akut?

Kasutage soovitatud Boschi laadijat. Akut saab laadida ainult temperatuuril 0 °C kuni 45 °C. Uus aku saavutab täisvõimsuse umbes 5 laadimis-/tühjendustsükli järel.

Kuidas vahetada lambi pirni?

Lülitage välja ja eemaldage aku. Laske pirnil jahtuda vähemalt 10 minutit. Keerake lahti sulgemisrõngas, eemaldage klaas ja reflektor. Pöörake pirni 90° vastupäeva ja tõmmake see välja. Sisestage uus pirn, ilma et puudutaksite klaasi sõrmedega. Pange reflektor ja klaas tagasi, seejärel keerake rõngas kinni.

Kui pikk on GLI 18 V lambi tööaeg?

Täielikult laetud 2,6 Ah NiMH akuga on tööaeg umbes 260 minutit. Tööaeg võib varieeruda sõltuvalt temperatuurist ja aku seisundist.

Kas ma saan kasutada muid akusid kui Boschi omad?

Ei, kasutage ainult originaal Boschi akusid, mille pinge vastab andmesildil märgitud pingele (18 V). Muude akude kasutamine võib põhjustada vigastusi või tulekahju.

Kuidas suunata lambi pead?

Pead saab pöörata kuni 90° ülespoole, keerates seda vastupäeva.

Kuidas reguleerida valgusvihku?

Pöörake pea lähedal asuvat reguleerimisrõngast, et muuta valgusvihu või reflektori fookuskaugust.

Mida teha, kui lamp ei sütti?

Kontrollige, et aku on laetud ja sisestatud (peab klõpsatama). Kui probleem püsib, kontrollige pirni ja vajadusel vahetage see välja. Vajadusel võtke ühendust Boschi järelteenindusega.

Kuidas puhastada Boschi GLI 18 V lampi?

Puhastage seda pehme ja kuiva lapiga. Ärge kasutage lahusteid ega abrasiivseid aineid. Klaasi jaoks kasutage puhast lappi, et vältida jälgede jäämist.

Kust leian varuosasid?

Varuosad on saadaval Boschi järelteeninduse kaudu (aadressid on juhendis) või veebisaidil www.bosch-pt.com. Esitage 10-kohaline artiklinumber.

Millised on olulised ohutusmeetmed?

Kaitske akut kuumuse eest (päike, tuli). Ärge avage seda. Vältige lühistamist metallist esemetega. Laadige ainult Boschi laadijaga. Laske pirnil enne vahetamist jahtuda.

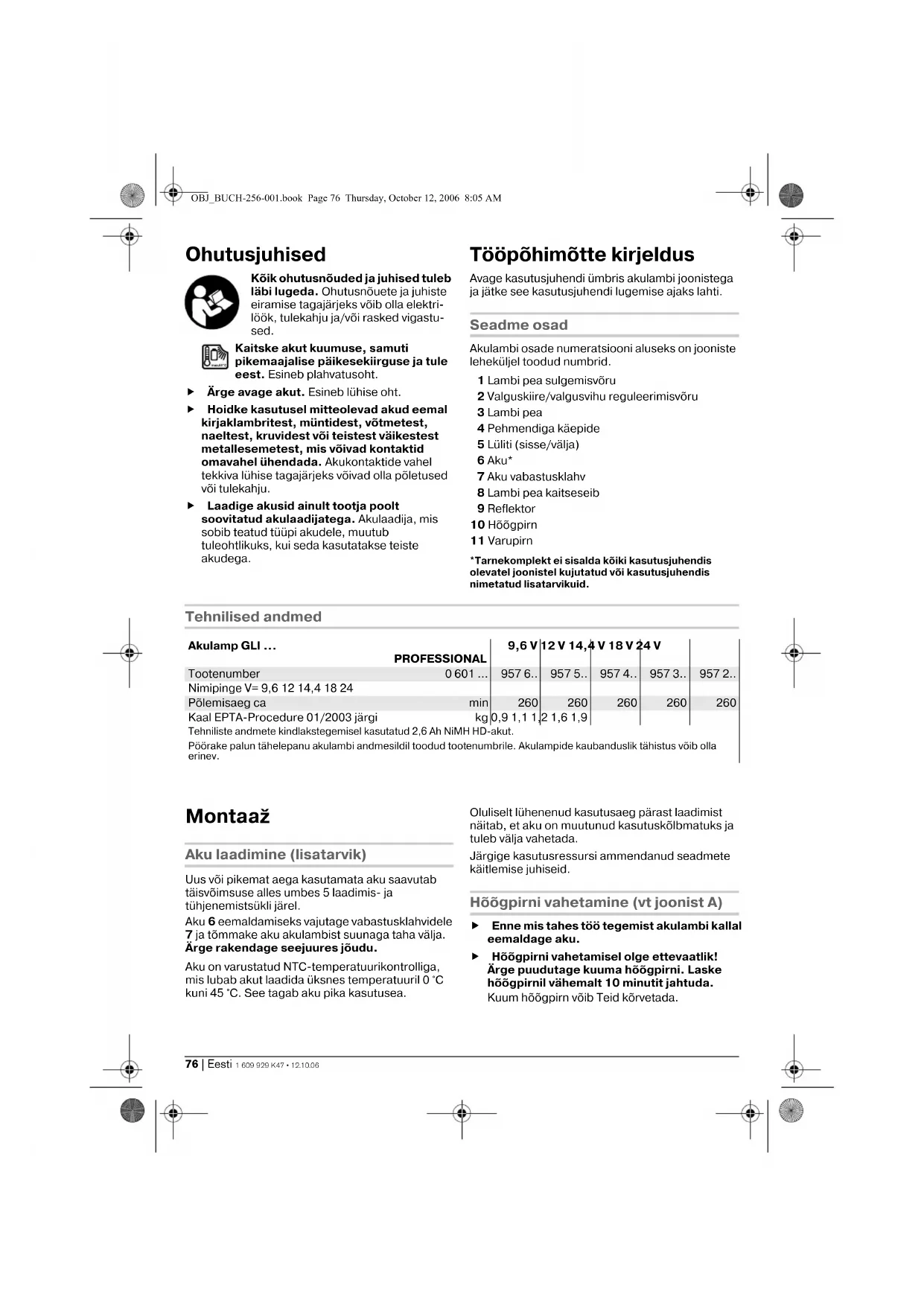

KASUTUSJUHEND GLI 18 V BOSCH

Kõik ohutusnõuded ja juhised tuleb läbi lugeda. Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektri- lõök, tulekahju ja/või rasked vigastu- sed.

Kaitske akut kuumuse, samuti pikemaajalise päikesekiirguse ja tule eest. Esineb plahvatusoht.

• Ärge avage akut. Esineb lühise oht.
  Hoidke kasutusel mitteolevad akud eemal kirjaklambritest, müntidest, võtmetest, naeltest, kruvidest või teistest väikestest metallesemetest, mis võivad kontaktid omavahel ühendada. Akukontaktide vahel tekkiva lühise tagajärjeks võivad olla põletused või tulekahju.
  ▶ Laadige akusid ainult tootja poolt soovitatud akulaadijatega. Akulaadija, mis sobib teatud tüüpi akudele, muutub tuleohtlikuks, kui seda kasutatakse teiste akudega.

Tööpõhimõtte kirjeldus

Avage kasutusjuhendi ümbris akulambi joonistega ja jätke see kasutusjuhendi lugemise ajaks lahti.

Seadme osad

Akulambi osade numeratsiooni aluseks on jooniste leheküljel toodud numbrid.

1 Lambi pea sulgemisvõru
2 Valguskiire/valgusvihu reguleerimisvõru
3 Lambi pea
4 Pehmendiga käepide
5 Lüliti (sisse/välja)
6 Aku*
7 Aku vabastusklahv
8 Lambi pea kaitseseib
9 Reflektor
0 Höögpirn
1 Varupirn

*Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid.

Tehnilised andmed

Akulamp GLI ...		9,6 V	12 V 14,4	V 18 V 24 V
	PROFESSIONAL
Tootenumber	0 601 ...	957 6..	957 5..	957 4..	957 3..
Nimipinge V= 9,6 12 14,4 18 24
Põlemisaeg ca	min	260	260	260	260
Kaal EPTA-Procedure 01/2003 järgi	kg	0,9 1,1 1,2	1,6 1,9

Tehniliste andmete kindlakstegemisel kasutatud 2,6 Ah NiMH HD-akut.
Pöörake palun tähelepanu akulambi andmesildil toodud tootenumbrile. Akulampide kaubanduslik tähistus võib olla erinev.

Montaaž

Aku laadimine (lisatarvik)

Uus või pikemat aega kasutamata aku saavutab täisvõimsuse alles umbes 5 laadimis- ja tühjenemistsükli järel.

Aku 6 eemaldamiseks vajutage vabastusklahvidele 7 ja tömmake aku akulambist suunaga taha välja. Ärge rakendage seejuures jõudu.

Aku on varustatud NTC-temperatuurikontrolliga, mis lubab akut laadida üksnes temperatuuril 0 °C kuni 45 °C. See tagab aku pika kasutusea.

Oluliselt lühenenud kasutusaeg pärast laadimist näitab, et aku on muutunud kasutuskõlbmatuks ja tuleb välja vahetada.

Järgige kasutusressursi ammendanud seadmete käitlemise juhiseid.

Hõõgpirni vahetamine (vt joonist A)

▶ Enne mis tahes töö tegemist akulambi kallal eemaldage aku.
Höögpirni vahetamisel olge ettevaatlik! Ärge puudutage kuuma höögpirni. Laske höögpirnil vähemalt 10 minutit jahtuda. Kuum höögpirn võib Teid kõrvetada.

Märkus: Hõõgpirni vahetamisel kasutage pehmet lappi. Ärge puudutage klaaskolbi mingil juhul paljaste kätega. Vastasel korral võib hõõgpirn kahjustuda.

• Keerake sulgemisvõru 1 vastupäeva ja võtke see maha.
  • Eemaldage kaitseseib 8 ja reflektor 9.
• Keerake hõõgpirni 10 ca 90° vastupäeva ja tömmake see välja. Varupirn 11 paikneb korpuse allosas.
• Asetage kohale uus höögpirn 10 ja keerake seda ca 90° päripäeva, kuni pirn kohale fikseerub.
• Asetage kohale reflektor 9, ilma et vigastaksite hõõgpirni 10.
• Asetage kaitseseib 8 sulgemisvõrusse 1 ja keerake sulgemisvõru lambi pea külge 3. Veenduge, et võru korrektselt kinnitub.

Valgusvihu muutmine

BOSCH

Reguleerimisvõru 2 keeramisega saate valguskiirt ja/või reflektori valgusvihku muuta.

Kasutus

Seadme kasutuselevõtt

Aku paigaldamine

Kasutage üksnes Boschi originaal-O-akusid, mille pinge vastab akulambi andmesildil toodud pingele. Teiste akude kasutamine võib põhjustada vigastusi ja tulekahju ohtu.

Asetage laetud aku 6 pidemesse, kuni see tuntavalt kohale fikseerub ja pidemega ühetasa asub.

Sisse-/väljalülitus

Akulambi sisselülitamiseks lükake lüliti (sisse/välja) 5 üles.

Akulambi väljalülitamiseks lükake lüliiti (sisse/välja) 5 alla.

Reflektori asendi muutmine

Lambi pead 3 saab vastupäeva keerates viia maksimaalselt 90° üles.

Tööjuhised

Madalatel temperatuuridel võib olla valgustusvõimsus väiksem ja põlemisaeg lühem. Boschi NiMH-akude kasutamisel on jõudlus temperatuuridel alla - 10 °C piiratud.

Pehmendiga käepide

Tänu pehmendiga käepidemele 4 püsib lamp hästi käes ja selle kasutamine on mugav.

Hooldus ja teenindus

Hooldus ja puhastus

Akulamp on hoolikalt valmistatud ja testitud. Kui akulamp sellest hoolimata rikki läheb, tuleb see lasta parandada Boschi elektriliste tööriistade volitatud parandustöökojas.

Järelepärimiste esitamisel ja tagavaraosade tellimisel esitage kindlasti akulambi andmesildil olev 10-kohaline tootenumber.

Hooldus ja klienditeenindus

Joonised ja info varuosade kohta leiate interneti-aadressil:

www.bosch-pt.com

Eesti Vabariik

Mercantile Group AS

Boschi elektriliste käsitööriistade remont ja hooldus

Pärnu mnt. 549

76401 Saue vald, Laagri

① [phone]

Fax....[phone]

Kasutuskõlbmatuks muutunud seadmete käitlus

Akulamp, lisatarvikud ja pakend tuleb keskkonnasäästlikult ringlusse võtta.

Üksnes EL liikmesriikidele:

Ärge käidelge akulampe koos olmejäätmetega!

Vastavalt Euroopa Liidu direktiivile 2002/96/EÜ elektri- ja

kohta ning direktiivi kohaldamisele

liikmesriikides tuleb kasutusressursi ammendanud akulambid eraldi kokku koguda ja keskkonnasäästlikult ringlusse võtta.

Akud/patareid:

Ni-Cd: Nikkel-kaadmium

Tähelepanu: Need akud sisaldavad kaadmiumi, mis on äärmiselt mürgine raskemetall.

Ni-MH: Nikkel-metallhüdriid

Ärge visake akusid/patareisid olmejäätmete hulka, tulle või vette. Akud/patareid tuleb kokku koguda, ringlusse võtta või keskkonnasõbralikul viisil hävitada.

Üksnes EL liikmesriikidele:

Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 91/157/EMÜ tuleb defektsed või kasutusressursi ammendanud akud/patareid ringlusse võtta.

Tootja jätab endale öiguse muudatuste tegemiseks.
