Toote tüüp	Akuga taskulamp
Bränd	Bosch
Mudel	GLI 12 V
Nimipinge	12 V
Valgustusaeg	260 min (akuga 2,6 Ah NiMH)
Kaal	1,1 kg (vastavalt EPTA 01/2003)
Artikli number	0 601 957 5..
Lambi tüüp	Vahetatav standardlamp
Toiteallikas	Bosch NiMH 12 V, 2,6 Ah aku
Valgusvihu reguleerimine	Pöördrõnga abil (fookuskaugus)
Pea suunamine	Kuni 90° ülespoole
Lüliti	Libistatav sisse/välja lüliti
Käepide	Libisemiskindla softgrip pinnaga
Aku kaitse	NTC temperatuuri jälgimine (laadimine vahemikus 0°C kuni 45°C)
Soovitatav laadija	Bosch NiMH aku laadija
Puhastamine	Pehme ja kuiva lapiga
Lambi vahetamine	Jah, eemaldage rõngas, klaas ja reflektor
Müügijärgne teenindus	Bosch Prantsusmaa: 01 43 11 90 06
Taaskasutus	Mitte visata olmejäätmete hulka (WEEE)
Kaasasolevad tarvikud	Varulamp korpuses

Korduma kippuvad küsimused - GLI 12 V BOSCH

Kuidas vahetada minu Boschi GLI 12 V taskulambi lampi?

Lambi vahetamiseks eemaldage esmalt aku. Laske lambil vähemalt 10 minutit jahtuda. Keerake sulgurrõngast vastupäeva, eemaldage kaitseklaas ja reflektor. Keerake vana lampi 90° ja tõmmake see välja. Sisestage uus lamp, keerates seda 90° päripäeva kuni fikseerimiseni. Pange reflektor ja klaas tagasi, seejärel keerake rõngas kinni. Ärge kunagi puudutage lampi sõrmedega, et vältida selle kahjustamist.

Kuidas laadida taskulambi akut?

Kasutage ainult Boschi soovitatud laadijat. Sisestage aku laadijasse. Laadimine on võimalik ainult vahemikus 0°C kuni 45°C tänu NTC jälgimisele. Uus aku saavutab oma täisvõimsuse pärast umbes 5 laadimis-/tühjendustsüklit. Kui kasutusaeg väheneb, on aku kulunud ja tuleb välja vahetada.

Kas ma võin oma Boschi taskulambis kasutada teise brändi akut?

Ei, kasutage ainult Boschi originaalakusid, mille nimipinge on märgitud andmesildil (12 V). Teiste akude kasutamine võib põhjustada vigastusi või tulekahju.

Kuidas reguleerida valgusvihu?

Keerake taskulambi peas asuvat reguleerimisrõngast, et muuta fookuskaugust ja nii minna laiast valgusvihust kitsaks.

Mida teha, kui taskulamp ei sütti?

Kontrollige, kas aku on korralikult sisestatud ja laetud. Veenduge, et sisse/välja lüliti on ülemises asendis. Kui lamp on läbi põlenud, vahetage see välja. Kui probleem püsib, võtke ühendust Boschi müügijärgse teenindusega.

Kas taskulamp kuumeneb kasutamise ajal?

Teatud soojenemine on normaalne. Kui taskulamp muutub väga kuumaks, lülitage see välja ja laske jahtuda. Kaitske akut liigse kuumuse allikate eest. Ärge katke taskulampi kasutamise ajal kinni.

Kust leian varuosi?

Varuosad (lamp, kaitseklaas, reflektor, aku) on saadaval Boschi edasimüüjate juures või veebisaidil www.bosch-pt.com. Esitage oma taskulambi 10-kohaline artikli number (leitud andmesildilt).

Kuidas puhastada minu Boschi taskulampi?

Puhastage seda pehme ja kuiva lapiga. Ärge kasutage kemikaale ega abrasiivseid aineid. Kaitseklaasi pühkige õrnalt.

Kas ma võin taskulampi vihma käes kasutada?

Juhend ei täpsusta veekindlust. Soovitatav on mitte jätta taskulampi niiskuse ega vihma kätte, et vältida kahjustusi ja lühise ohtu.

Kuidas utiliseerida oma taskulamp eluea lõpus?

Ärge visake taskulampi olmejäätmete hulka. Vastavalt Euroopa direktiivile 2002/96/EÜ tuleb elektri- ja elektroonikaseadmete jäätmed koguda eraldi ja taaskasutada. NiMH või Ni-Cd akud tuleb samuti taaskasutada. Viige need sobivasse kogumispunkti.

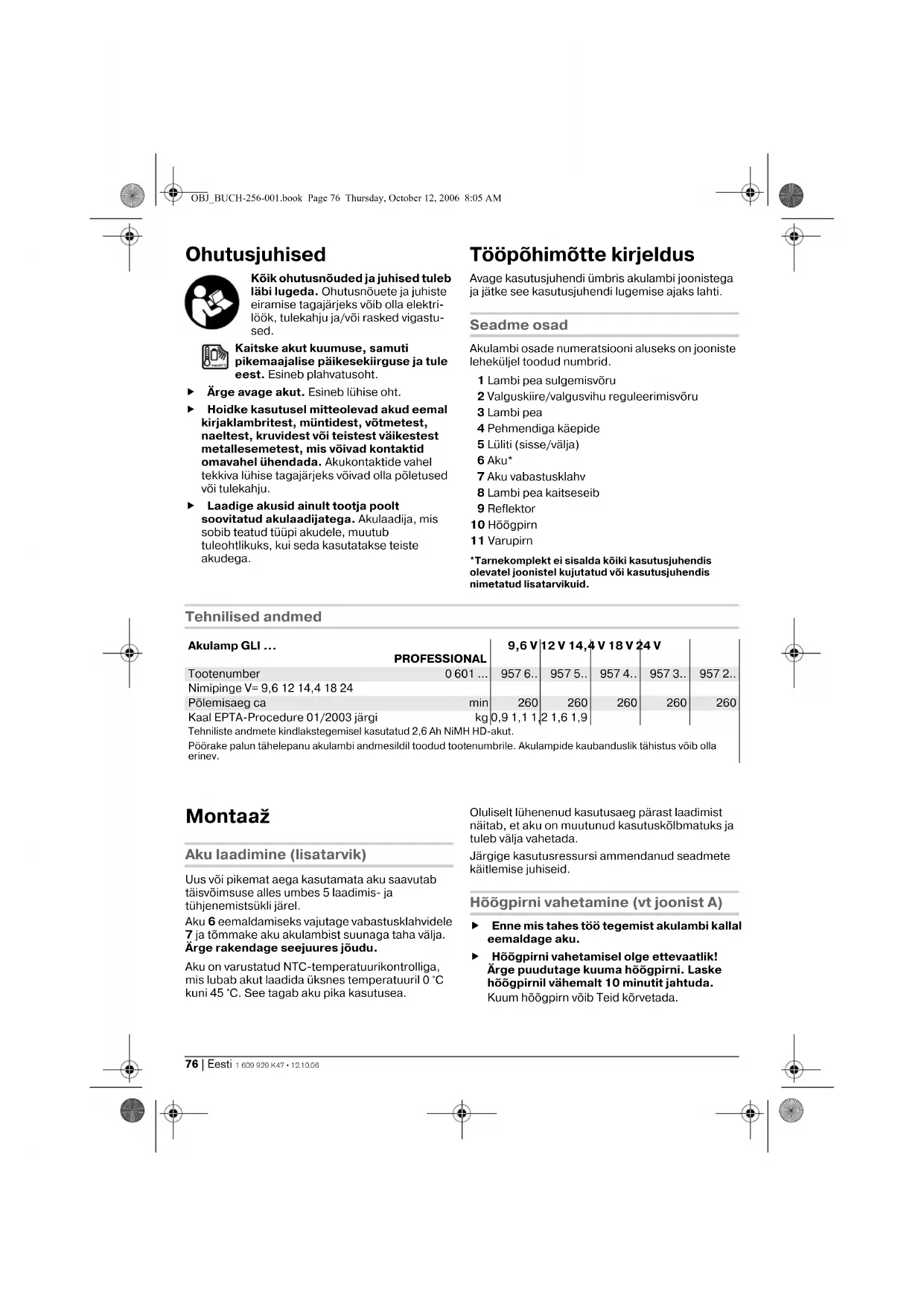

KASUTUSJUHEND GLI 12 V BOSCH

Köik ohutusnóued ja juhised tuleb
läbi lugeda. Ohutusnóuete ja juhiste
eiramise tagajäreks voib olla elektrilöök, tulekahju ja/voi rasked vigastused.

Kaitske akut kuumuse, samuti pikemaajalise päikesekiirguse ja tule eest. Esineb plahvatusoht.

Arge avage akut. Esineb luhise oht.
Hoidke kasutusel mitteolevad akud eemal kirjaklambritest, muntidest, votmetest, naeltest, kruvidest voi teistest vaikestest metallesemetest, mis vovad kontaktid omavahel uhendada. Akukontaktide vahel tekkiva luhise tagajäreks vovad olla poletused voi tulekahju.
Laadige akusid ainult tootja poolt soovitatud akulaadijatega. Akulaadija, mis sobib teatud tüpi akudele, muutub tulehtlikuks, kui seda kasutatakse teiste akudega.

Avage kasutusjuhendi umbris akulambi joonistega ja jatke see kasutusjuhendi lugemise ajaks lahti.

Seadme osad

Akulambi osade numeratsiooni aluseks on jooniste lehekuljel toodud numbrid.

1 Lambi pea sulgemisvoro
2 Valguskiire/valgusvihu reguleermisvoru
3 Lambi pea
4 Pehmendiga käepide
5 Luliti (sisse/valja)

6 Aku*

7 Aku vabastusklahv
8 Lambi pea kaitseseib
9 Reflektor
10 Hoogpim
11 Varupirn

*Tarnekomplekt ei sisalda koki kasutusjuhendis olevatel joonistel kujutad voi kasutusjuhendis nimetatud lisatavrikuid.

Tehnilised andmed

Akulamp GLI ...		9,6 V	12 V 14,4	V 18 V 24 V
PROFESSIONAL
Tootenumber	0 601 ...	957 6..	957 5..	957 4..	957 3..	957 2..
Nimipinge V= 9,6 12 14,4 18 24
Pölemisaeg ca	min	260	260	260	260	260
Kaal EPTA-Procedure 01/2003 järgi	kg	0,9 1,1 1	2 1,6 1,9
Tehniliste andmete kindlakstegemisel kasutatud 2,6 Ah NIMH HD-akut.
Pörake palun tāhelepanu akulambi andmesildil toodud tootenumbrile. Akulampide kaubanduslik tāhistus vōib olla erinev.

Montaž

Aku laadimine (lisatarvik)

Uus voikipikemat aega kasutamata aksaavutab taisvoimsuse alles umbes 5 laadmis- ja tuhjenemistsukli jarel.

Aku 6 eemaldamiseks vajutage vabastusklahvidele 7 ja tommake aku akulambist suunaga taha valja. Arge rakendage seejuures joudu.

Aku on varustatud NTC-temperatuurikontrolliga, mis lubab akut laada iksnes temperatuuril 0°C kuni 45 °C. See tagab aku pika kasutusea.

Oluliselt luhenenuk kasutusaeg parast laadimist naitab, etaku on muutunud kasutskolmatuks ja tuleb valja vahetada.

Järgige kasutusressursi ammendanud seadmete kaitlemise juhiseid.

Höögpirni vahetamine (vt joonist A)

Enne mis tahes to tegemist akulambi kallal eemaldage aku.
Höogpirni vahetamisel olge ettevaatlik! Arge puudutage kuuma hóogpirni. Laske hóogpirnil vahemalt 10 minutit jahtuda. Kuum hóogpirn voib Teid körvetada.

Markus: Hoogpirni vahetamisel kasutage pehmet lappi. Arge puudatage klaaskolbi mingil juhul paljaste katega. Vastasel korral voib hoogpirn kahjustuda.

Keerake sulgemisvoro 1 vastupäeva ja vötke see maha.
Eemaldage kaitseseib 8 ja reflektor 9.
Keerake hoogpirni 10 ca 90° vastupaea va tommake see valja.Varupirn 11 paikneb korpuse allosas.
- Asetage kohale uus höögpirn 10 ja keerake seda ca 90° paripäeva, kuni pirn kohale fikseerub.
- Asetage kohale reflktor 9, ilma et vigastaksite hõogpirni 10.
- Asetage kaitseseib 8 sulgemisvorusse 1 ja keerake sulgemisvoru lambi pea külge 3. Veenduge, et voru korrektelt kinnitub.

Valgusvihu muutmine

Reguleerimisvoru 2 keeramisega saate valgiskirt ja/voi reflektori valgusvihku muuta.

Kasutus

Seadme kasutuselevott

Aku paigaldamine

Kasutage uksnes Boschi original-0-akusid, mille pinge vastab akulambi andmesildil toodud pingele. Teiste akude kasutamine voib pohjustada vigastusi ja tulekahu ohtu.

Asetage laetud aku 6 pidemesse, kuni see tuntavlt.
kohale fikseerub ja pidemega ühetasa asub.

Sisse-/valjalulitus

Akulambi sisselulitamiseks lukake luli (sisse/ valja) 5 ules.

Akulambi väljalilitamiseks lukake lūliti (sisse/ vājla) 5 alla.

Reflektori asendi mutmine

Lambi pead 3 saab vastupäeva keerates viamaksimaalselt 90° üles.

Tööjhühised

Madalatel temperatuuridel voib ola valgustusvoimsus vaksem ja polemisaeg luhem. Bosch NiMH-akude kasutamisel on joudlus temperatuuridel alla -10°C piratud.

Pehmendiga käepide

Tänu pehmendiga käepidemele 4 pusib lamp hásti käes ja selle kasutamine on mugav.

Hooldus ja teenindus

Hooldus ja puhastus

Akulamp on hoolikalt valmistatud ja testitud. Kui akulamp sellst hoolimata rikkä läheb, tuleb see lasta parandada Boschi elektriliste tõoriistade volitatud parandustökojas.

Jareleparimiste esitamisel ja tagavaraosade tellimisel esitage kindlasti akulambi andmesildil olev 10-kohaline totoenumber.

Hooldus ja klienditeenindus

Joonised ja info varuosade kohta leiate internetiaadressil:

www.bosch-pt.com

Eesti Vabarijk

Mercantile Group AS

Boschi elektriliste käsitööristade remont ja hooldus

Parnu mnt. 549

76401 Saue vald, Laagri

[phone]

Fax. [phone]

Kasutuskolbmatuks muutunud seadmete kaitlus

Akulamp, lisatarvikud ja pakend tuleb keskkonnasäastlikult ringlusse votta.

Uksnes EL liikmesriikidele:

Arge kädelge akulampe koos olmejäätmetega!
Vastavalt Europa oPiu du direktivie 2002/96/EU elektr-ja
elektroonikaseadmete jäätmete

liikmesriikides tuleb kasutusressursi ammendanud akulambid eraldi kokkogoda ja keskkonnasaastkultringsluse votta.

Akud/patareid:

Ni-Cd: Nikkel-kaadmium

Tahlepanu: Need akud sisaldavad kaadmiumi, mis on aarmiselt mrgine raskemetal.

Ni-MH: Nikkel-metalhudriid

Arge visake akusid/patareisid olmejaatmete hulka, tulle voi vette. Akud/patareid tuleb kokku koguda, ringlasse votta voi keskkonasobralikul visil havitada.

Vastavalt Euroopa Parlamendi ja nōukogu direkti-vile 91/157/EMU tuleb defektsed vōi kasutusresursi ammandanud akud/patareid ringlusse votta.

Tootja jatabendale oiguse muudustetegemiseks.

Drosibas noteikumi

Rupigi izlasiert visus drošibas noteikumus. Šeit sniŋgto drošibas noteikumu un noradijumu neieverošana var izraisi azdegšanos un but par celoni elektriskajam triecienam vai nipietnam savainojumam.

Sargajiet akumulatoru no karstuma,
tai skaita ari no ilgstoas saules staru
iedaribbas an atrasnas uguns
tuvumă. Augstas temperatūras iespaïda
akumulators var sprägt.

Neatveriet akumulatoru. Tas var but par celoni isslegumam.
Laika, kad akumulators netiek lietots, nepielaujiet, lai ta kontakti saskartos ar saspraudem, monetam, atslegam, naglam, skruvem vai citizen nelielem metala prieksmietim, kas varetu izraisit isslegumu. Isslegums starp akumulatora kontaktiem var radit apdegumus un but par celoni ugunsgrekam.
Akumulatora uzladei lietojiet tikai tadu uzlades ierici, ko ir ieteikusi elektroninstrumenta razotajirma. Katra uzlades icerice ir paredzeta tikai noteikta tipa akumulatoram, un meginajums to lietot cita tipa akumulatoru uzladei var novest pie uzlades icerces un/vai akumulatora aizdegsanas.

Funkciju apraksts

Ludzam atvert atlokamo lappusi ar akumulatora apgaismosanas lampas attelu un turet to atvertu laikā, kad tiek lasita lietoanas panaciba.

Attelotas sastavdalas

Atteloto sastavdalu numeracija atbilst numuriem akumulatora apgaismosanas lampas attela, kas paradits ilustrativaj lappuse.

1 Apgaismojosas galvas aizdares gredzens
2 Gredzens gaismas stara platuma regulešanai
3 Apgaismojsa galva
4 Rokturis ar miksto pärkläjumu
5 lesledzecs
6 Akumulators*
7 Fiksejojsaistautins
8 Apgaismojojas galvas aizsargpaplaksne
9 Atstarotajs
10 Kvēlspuldze
11 Rezerves kvelspuldze
*Attelotie vai aprakstilie piederumi neietilpst standarta piegades komplekta.
