KULLANIM KILAVUZU GLI 12 V BOSCH

Butun uyarilari ve talimat hukumlerini okuyun. Açıklanan uyarilara ve talimat hukumlerine uyulmadigi takdirde elektrik carpmalarina, yanginarla ve/veya ağir yaralanmalara neden olunabilir.

Akuyi isidan koruyun, orneigin surekligünes isgindan ve atesten. Patlama tehlikesi vardir.

Akuyacmayin. Kisa devre tehlikesi vardir.
Kullanilmayan akuyu buro ataclari, madeni bozuk paralar, anahtarlar, civiler, vidalar veya metal nesnelerden uzak tutun. Bunlar kopruleme yaparak kontaklara neden olabilir. Aku kontaklariarasindaki bir ksa devre yanmalarayeva yanginlara neden olabilir.
Akuyu sadece ureticin tavsiye etti sari cirazi ile sarj edin. Bir akunun sarjina uygun olarak uretilmis sarj cirazi baska bir akunun sarj icin kullanilisa yangin tehlikesi ortaya cikar.

Fonksiyon tanimi

Lüften akülü fenerin seklinin bulunteğu kapak sayfasini acin ve kullanim kilavuzunu okudugunuz sürece bu sayfayı akık tutun.

Sekli gosterilen elemanlar

Sekli gosterilen elemanlari numaraları, grafik sayfasinda bulunan akılı fener seksindeki numaralarla ayindir.

1 Isik dugmesi kapama halkasi
2 Aydinlatma huzmesi/aydinlatma genisligi ayar halkasi
3 Isik dugmesi
4 Yumusak tutamak
5 Açma/kapama šalteri
6 Akü*
7 Aku boşa alma dügmesi
8 Isik dugmesi koruyucu diski
9 Reflektör

10 Ampul

11 Yedek ampul

*Sekli gosterilen veya tanimlanan aksesuar standart teslimat kapsaminda degildir.

Teknik veriler

Akculated fener GLI ...		9,6 V	12 V 14,4	V 18 V 24 V
PROFESSIONAL
Ürün kodu 0 601 ... 957 6.. 957 5.. 957 4.. 957 3.. 957 2..
Anma gerilimi V= 9,6 12 14,4 18 24
Aydınlata müresi, yaklassik		260	260	260	260	260
Ağ thereof EPTA-Procedure 01/2003'e
göre		kg	0,9 1,1 1,2	1,6 1,9

Montaj

Akünun Şarj (aksesuar)

Yeni veya uzun sure kullanilmamis bir akü ancak yaklaşik 5 kez Şarj/deşarj olduktan sonra tam performansina kavusur.

Akuyu 6 almak icin boşa alma dugmesine 7 basin ve akuyu akuli fenerin altindan alan. Buny yaparken zor kullanmayin.

Akübir NTC sicaklik kontrl sistemi ile donatilmis olup, bu system sadece 0^ - 45^ sicaklik araliginda sar islemine izin verir. Bu sayede akunun kullanim omru onemli olcude uzar.

Sar isleminden sonra cok kisa sure calisilabilirsa aku omrunu tamamlamis ve degistirilmesi gerekiyor demektir.

Tasfiye konusundaki talimat hukumlereine uyun.

Ampulun degistirilmesi (Bakiniz: Sekil A)

Akuli fenerin kendinde bir calisma yapmadan once her defasinda akuyu cikarin.
Ampulüdehyistirken dikkat! Ampule dokunmayn. Ampulü en azindan 10 soğumaya birakin. Kizgin ampule dokunursanz yanabilrsiniz.

Açiklama: Ampulü degişirirken yumusak bir bez veya havlu kullanin. Cam yüzeylere hiçbir zaman Çiplak elle dokunmayın. Aksi takdirde ampul zarar gorebilir.

• Kapama halkasini 1 saathareket yönünuntersine cevirerek aln.
• Koruyucu diski 8 ve reflektoru 9 aln.
• Ampulü 10 yaklasik 90^ derececa saat hareket yönünün tersine cevirin ve cekerek cikarin. Yedek ampul 11 govde icindeder.
  Yeni ampulu 10 yerine takin ve kiliteme yapincaya kadar saat hareket yonunde yaklasik 90^ derece cevirin.
• Reflektör 9 fenerin bas kismina yerleistirin ve bu sirada ampule 10 hasar vermeyin.
  Koruyucu diski 8 kapama halkasi 1icine yerleştin ve kapama halkasini fener basina 3 vidalayin. Halkanin yerine tam olarak oturduguundan emin olun.

Isletim

Calistirma

Akünun yerleşirilmesi

Sadece akuli fenerin tip etiketinde belirtilen gerilime uygun original Bosch 0-Pack akuler kullanin. Yabanci akulerin kulanilmasi yaralanmalara ve yanginarla neden olabilir.

Sar edilmis akuyu 6 hissedilir bicimde kavrama yapincaya ve tutamak ayni hizaya gelinceye kadar tutamaigi itin.

Açma/kapama

Akuli feneri acmak icin acma/kapama salterini 5 yukari itin.

Akuli feneri kapatmak icin acma/kapama salterini 5 asagi itin.

Reflektör konumun undegristirlmesi

Fener basini 3 staat hareket yönün un tersine en fazla 90^ derece cevirerek yukan dokru hareket ettirebilrinsiz.

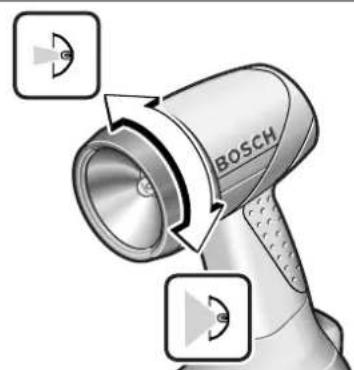

Isik huzmesinin/aydinlatma genisliginin deigistirlimesi

Ayar halkasini 2 cevirmek suretiyle isik huzmesini veya reflektorun aydinlatma genisligini degistirebilirsiniz.

Calisirken dikkat edilecek hususlar

Dusuk sicakliklarda isik siddeti ve isik suresi kisa olabilir.

Bosch NiMH-Aküler kullanildiginda -10°C derecenin altindaki sicutlklarda performans dusuk olur.

Yumusak tutamak

Tutamak yüzeyi 4 (yumusak tutamak) elden kaymaya karsi emniyet saglar ve akulü fenerin kullanimini kolaylastirir.

Açma/kapama

Akuli feneri acmak icin acma/kapama salterini 5 yukari itin.

Akuli feneri kapatmak icin acma/kapama salterini 5 asagi itin.

Bakim ve servis

Bakim ve temizlik

Akuli feneriniz dikkatli uretim ve test yontemlerine ragmen ariza yapacak olursa, onarimi Bosch Elektrikli El Aletleri Yetkili Servisinde yaptirn.

Bütün basvurulariniz ve yedek parca siparislerinizde lufen akuli fenerin tip etiketinde bulunan 10 hanelik ürún kodunu belirtn.

Servis ve musteri danismani

Daŋnɪk gʊrūns ᵋ Sekillerini ve yedek parçalara aɪt bilgileri su adestre bulabilirsiniz:

www.bosch-pt.com

Akūlū fenerler, aksesuar ve ambalaj malzemesi cevre koruma hūkūmlerine uygun扩容ak tasfiye edilmelidir.

Sadece AB üyesi ülkeler içn:

Akuli feneri evsel coplerin icine atmayin!

Elektronik ve elektrikli el aleterine iliskin 2002/96/EG sayili Avurapa

Yonetmeligi ve bunun ulusal hukuka uyarlanmigi hukumleri uyarinca

kullanim omrunu tamamlamis akulu fenerler ayri ayir toplanmak ve cevre dostu yeniden kazanim merkezlerine gonderilmek zorundadir.

Aküler/Bataryalar:

Ni-Cd: Nikel-Kadmiyum

Dikkat: Bu akülerçok zehirl ağır metal olan

kadmiyum icerir.

Aküleri ve bataryaları evselçöplerinçine, atese veya suya atmayın. Aküleri ve bataryalar toplanmak, tekrar kazanim islemine tabi tutulmak ve cevre dostu bir yontemle tasfiye edilmek zorundadir.

Sadece AB üyesi ülkeir icin:

91/157/AET Yonetmeligi uyarinca anzali veya

kullanim omrunu tamamlamis akuler ve bataryalar

yeniden kazanim islemine tabitutulmak zorundadir.

Degisiklik hakarimiz sakldir.
