GLI 12 V - žibintuvėlis BOSCH - Nemokama naudojimo instrukcija

NAUDOJIMO INSTRUKCIJA GLI 12 V BOSCH

• Sukite užsukamąjį žiedą 1 prieš laikrodžio rodyklę ir jį nuimkite.

• Nuimkite apsauginį stiklą 8 ir šviesos reflektorių

• Pasukite kaitrinę lemputę 10 maždaug 90° prieš laikrodžio rodyklę ir ją ištraukite. Atsarginę kaitrinę lemputę 11 rasite prožektoriaus korpuso apačioje.

• Įstatykite naują kaitrinę lemputę 10 ir pasukite ją maždaug 90° kampu pagal laikrodžio rodyklę, kol ji užsifiksuos.

• Į prožektoriaus galvutę įstatykite šviesos reflektorių 9, stenkitės nepažeisti kaitrinės lemputės 10.

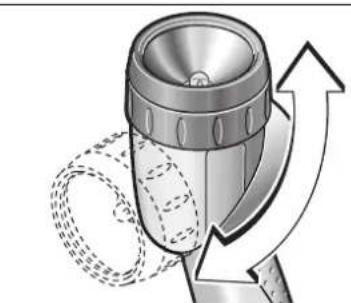

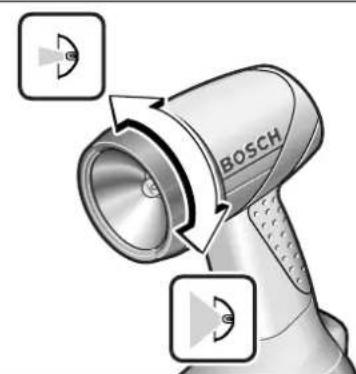

• Įdėkite apsauginį stiklą 8 į užsukamąjį žiedą 1 ir užsukite pastarąjį ant prožektoriaus galvutės 3. Stebėkite, kad jis būtų tinkamoje padėtyje. Naudojimas Paruošimas naudoti Akumuliatoriaus įdėjimas f Naudokite tik originalius Bosch „O“ tipo akumuliatorius, kurių įtampa atitinka Jūsų akumuliatorinio prožektoriaus firminėje lentelėje nurodytą įtampą. Naudojant kitokius akumuliatorius iškyla pavojus susižeisti arba sukelti gaisrą. Įstatykite įkrautą akumuliatorių 6 į rankeną ir įstumkite, kol jis juntamai užsifiksuos ir priglus prie rankenos. Įjungimas ir išjungimas Norėdami akumuliatorinį prožektorių įjungti, įjungimoišjungimo jungiklį 5 pastumkite aukštyn. Norėdami akumuliatorinį prožektorių išjungti, įjungimoišjungimo jungiklį 5 pastumkite žemyn. Šviesos reflektoriaus padėties keitimas Prožektoriaus galvutę 3 sukdami prieš laikrodžio rodyklę galite pasukti į viršų maks. 90° kampu. Šviesos spindulio formos ir fokuso pakeitimas Sukdami nustatymo žiedą 2 galite keisti šviesos spindulio formą arba reflektoriaus židinio atstumą. Darbo patarimai Žemoje temperatūroje šviesos srautas gali būti silpnesnis ir švietimo trukmė trumpesnė. Naudojant Bosch NiMH akumuliatorius, jų veikimo galimybės žemesnėje kaip – 10 °C temperatūroje tampa ribotos. Minkštas rankenos paviršius Minkštas rankenos paviršius 4 leidžia patikimai laikyti akumuliatorinį prožektorių rankoje ir juo patogiai naudotis. OBJ_BUCH-256-001.book Page 83 Thursday, October 12, 2006 8:05 AM84 | Lietuviškai 1 609 929 K47 • 12.10.06 Priežiūra ir servisas Priežiūra ir valymas Jei nepaisant kruopščios gamybos ir patikrinimo akumuliatorinis prožektorius sugestų, jo remontas turi būti atliekamas įgaliotose Bosch elektrinių įrankių remonto dirbtuvėse. Ieškant informacijos ar užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį akumuliatorinio prožektoriaus firminėje lentelėje. Aptarnavimas ir klientų konsultavimas Detalius brėžinius ir informaciją apie atsargines dalis galite rasti interneto puslapyje: www.boschpt.com Lietuvos Respublika UAB „Elremta“ Bosch įrankių servisas Neries kr. 16e 48402 Kaunas ✆ . . . . . . . . . . . . . . . . . . . . . . . . . + 370 37 37 01 38 Faks. . . . . . . . . . . . . . . . . . . . . . . + 370 37 35 01 08 Sunaikinimas Akumuliatoriniai prožektoriai, papildoma įranga ir pakuotės turi būti ekologiškai utilizuojami. Tik ES šalims: Nemeskite akumuliatorinių prožektorių į buitinių atliekų konteinerius! Pagal ES direktyvą 2002/96/EB dėl naudotų elektrinių ir elektroninių prietaisų utilizavimo ir pagal vietinius šalies įstatymus naudoti nebetinkami akumuliatoriniai prožektoriai turi būti surenkami atskirai ir gabenami į antrinių žaliavų tvarkymo vietas, kur jie turi būti sunaikinami arba perdirbami aplinkai nekenksmingu būdu. Akumuliatoriai/baterijos: NiCd: nikelio ir kadmio akumuliatoriai Dėmesio: šiuose akumuliatoriuose yra labai nuodingo sunkiojo metalo kadmio. NiMH: nikelio ir metalo hidrido akumuliatoriai Nemeskite akumuliatorių ar baterijų į buitinių atliekų dėžes, ugnį ar vandenį. Akumuliatoriai ar baterijos turi būti surenkami ir perdirbami arba sunaikinami nekenksmingu aplinkai būdu. Tik ES šalims: Susidėvėję akumuliatoriai ar akumuliatoriai su defektais turi būti perdirbti pagal Direktyvos 91/157/EEB reikalavimus. Galimi pakeitimai. OBJ_BUCH-256-001.book Page 84 Thursday, October 12, 2006 8:05 AM851 609 929 K47 • 12.10.06 12 V (NiCd) 2 607 335 262 (2,0 Ah) 2 607 335 676 (2,4 Ah) 12 V (NiMH) 2 607 335 684 (2,6 Ah) 14,4 V (NiMH) 2 607 335 686 (2,6 Ah) 14,4 V (NiCd) 2 607 335 264 (2,0 Ah) 2 607 335 678 (2,4 Ah) 18 V (NiMH) 2 607 335 688 (2,6 Ah) 18 V (NiCd) 2 607 335 266 (2,0 Ah) 2 607 335 680 (2,4 Ah) 24 V (NiMH) 2 607 335 562 (2,6 Ah) 24 V (NiCd) 2 607 335 446 (2,0 Ah) AL 2450 DV (7,2 – 24 V) 2 607 225 028 (EU) 2 607 225 030 (UK) 2 607 225 032 (AUS) AL 2498 FC (7,2 – 24 V) 2 607 225 484 (EU) 2 607 225 486 (UK) 2 607 225 488 (AUS) AL 2422 DC (7,2 – 24 V)
