Produkto tipas	Profesionalus akumuliatorinis žibintuvėlis
Prekės ženklas	Bosch
Modelis	GLI 18 V
Nominali įtampa	18 V
Maitinimo tipas	Įkraunamas akumuliatorius (NiMH arba Ni-Cd)
Apšvietimo trukmė (apytiksliai)	260 min (su 2,6 Ah NiMH akumuliatoriumi)
Svoris (pagal EPTA 01/2003)	1,6 kg
Rankenos medžiaga	Neslystanti minkšta guma
Šviesos pluošto reguliavimas	Sukant reguliavimo žiedą
Galvutės orientacija	Iki 90° sukant
Lemputė	Keičiama (atsarginė lemputė pridedama)
Įkrovos indikatorius	Ne (integruota NTC temperatūros stebėjimo sistema)
Apsauga nuo karščio	Nelaikyti šalia šilumos šaltinių, sprogimo pavojus
Rekomenduojama įkrovimo temperatūra	0 °C iki 45 °C
Naudojimo paskirtis	Profesionalus apšvietimas ir darbai namuose
Priežiūra	Valyti minkšta šluoste, nenaudoti tirpiklių
Atsarginės dalys	Galima įsigyti per Bosch techninės priežiūros centrą arba www.bosch-pt.com
Atitiktis	ES EEĮ direktyva (2002/96/EB)

Dažnai užduodami klausimai - GLI 18 V BOSCH

Kaip įkrauti Bosch GLI 18 V lempos akumuliatorių?

Naudokite rekomenduojamą Bosch įkroviklį. Akumuliatorius įkraunamas tik nuo 0 °C iki 45 °C. Naujas akumuliatorius pilną talpą pasiekia po maždaug 5 įkrovimo/iškrovimo ciklų.

Kaip pakeisti lempos lemputę?

Išjunkite ir išimkite akumuliatorių. Leiskite lemputei atvėsti mažiausiai 10 minučių. Atsukite uždarymo žiedą, išimkite stiklą ir reflektorius. Pasukite lemputę 90° prieš laikrodžio rodyklę ir išimkite. Įstatykite naują lemputę neliesdami stiklo pirštais. Uždėkite reflektorius ir stiklą, tada užsukite žiedą.

Kokia yra GLI 18 V lempos veikimo trukmė?

Su visiškai įkrautu NiMH 2,6 Ah akumuliatoriumi veikimo trukmė yra maždaug 260 minučių. Trukmė gali skirtis priklausomai nuo temperatūros ir akumuliatoriaus būklės.

Ar galiu naudoti kitus nei Bosch akumuliatorius?

Ne, naudokite tik originalius Bosch akumuliatorius su vardinėje plokštelėje nurodyta įtampa (18 V). Naudojant kitus akumuliatorius gali kilti traumų arba gaisras.

Kaip nukreipti lempos galvutę?

Galvutę galima pasukti aukštyn iki 90° sukant prieš laikrodžio rodyklę.

Kaip sureguliuoti šviesos pluoštą?

Pasukite šalia galvutės esantį reguliavimo žiedą, kad pakeistumėte pluoštą arba reflektoriaus židinio nuotolį.

Ką daryti, jei lempa neįsijungia?

Patikrinkite, ar akumuliatorius įkrautas ir tinkamai įdėtas (turi užsifiksuoti). Jei problema išlieka, patikrinkite lemputę ir, jei reikia, pakeiskite. Jei reikia, susisiekite su Bosch techninės priežiūros centru.

Kaip išvalyti Bosch GLI 18 V lempą?

Valykite minkšta ir sausa šluoste. Nenaudokite tirpiklių ar abrazyvinių priemonių. Stiklui naudokite švarią šluostę, kad neliktų dėmių.

Kur galiu rasti atsargines dalis?

Atsarginės dalys galimos įsigyti per Bosch techninės priežiūros centrą (adresai nurodyti instrukcijoje) arba svetainėje www.bosch-pt.com. Nurodykite 10 skaitmenų prekės numerį.

Kokios svarbios saugumo priemonės?

Saugokite akumuliatorių nuo karščio (saulės, ugnies). Neatidarykite. Venkite trumpųjų jungimų su metaliniais daiktais. Įkraukite tik Bosch įkrovikliu. Prieš keisdami lemputę leiskite jai atvėsti.

NAUDOJIMO INSTRUKCIJA GLI 18 V BOSCH

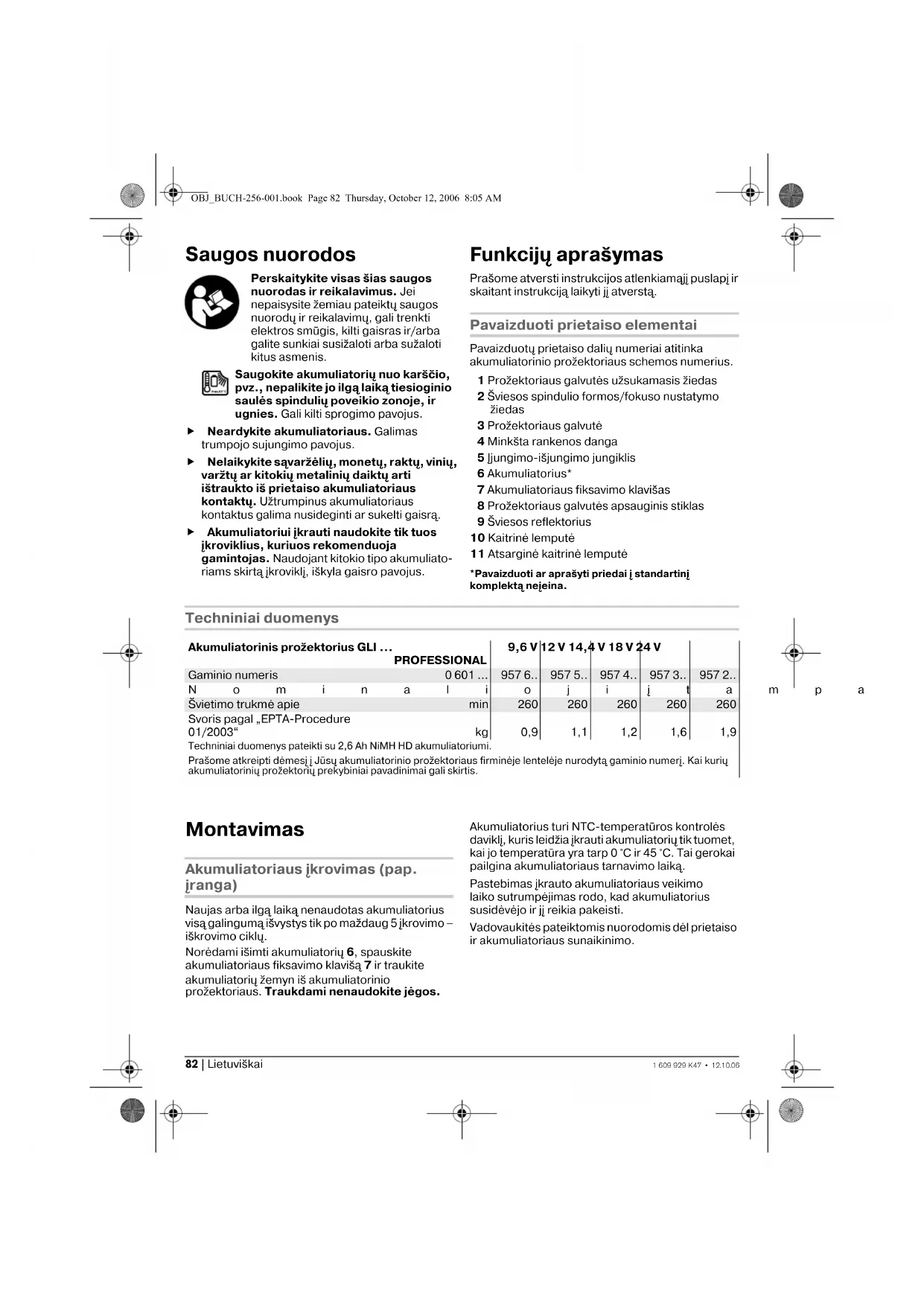

Lietuviškai ....Puslapis 82

BOSCH 1 2 3 4 5 6 7

GLI 24 V PROFESSIONAL

A BOSCH 1 8 9 10 11

Sicherheitshinweise

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepaisysite žemiau pateiktų saugos nuorodu ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir/arba galite sunkiai susižaloti arba sužaloti kitus asmenis.

Saugokite akumuliatorių nuo karščio, pvz., nepalikite jo ilgą laiką tiesioginio saulės spindulių poveikio zonoje, ir ugnies. Gali kilti sprogimo pavojus.

▶ Neardykite akumuliatoriaus. Galimas trumpojo sujungimo pavojus.
Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų arti ištraukto iš prietaiso akumuliatoriaus kontaktų. Užtrumpinus akumuliatoriaus kontaktus galima nusideginti ar sukelti gaisrą.
Akumuliatoriui jkrauti naudokite tik tuos ikroviklius, kuriuos rekomenduoja gamintojas. Naudojant kitokio tipo akumuliatoriams skirtą ikroviklj, iškyla gaisro pavojus.

Funkciju aprašymas

Prašome atversti instrukcijos atlenkiamajj puslapi ir skaitant instrukcija laikyti ji atversta.

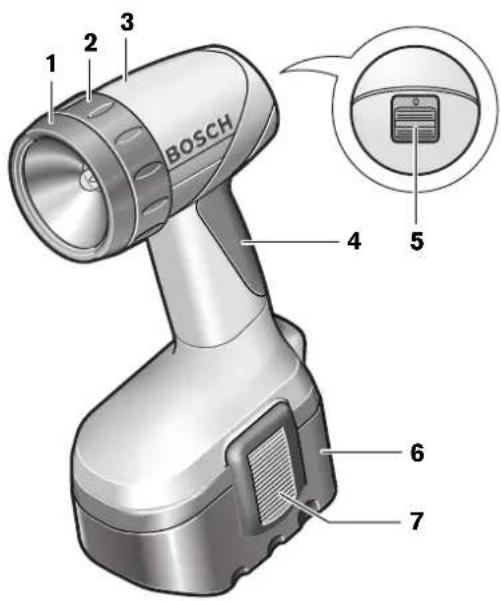

Pavaizduoti prietaiso elementai

Pavaizduotų prietaiso dalių numeriai atitinka akumuliatorinio prožektoriaus schemos numerius.

1 Prožektoriaus galvutės užsukamasis žiedas
2 Šviesos spindulio formos/fokuso nustatymo žiedas
3 Prožektoriaus galvutė
4 Minkšta rankenos danga
5 ljungimo-išjungimo jungiklis
6 Akumuliatorius*
7 Akumuliatoriaus fiksavimo klavišas
8 Prožektoriaus galvutės apsauginis stiklas
9 Šviesos reflektorius
10 Kaitriné lemputé
11 Atsarginé kaitriné lemputé

*Pavaizduoti ar aprašyti priedai i standartinj komplektą nejeina.

Techniniai duomenys

Akumuliatorinis prožektorius GLI ...							9,6 V	12 V 14,4 V	18 V 24 V
PROFESSIONAL
Gaminio numeris					0 601 ...		957 6..	957 5..	957 4..	957 3..
N	o	m	i	n	a	l	i	o	j	i
Švietimo trukmė apie						min	260	260	260	260
Svoris pagal „EPTA-Procedure 01/2003"						kg	0,9	1,1	1,2	1,6

Techniniai duomenys pateikti su 2,6 Ah NiMH HD akumuliatoriumi.
Prašome atkreipti dėmesį į Jūsu akumuliatorinio prožektoriaus firminėje lentelėje nurodytą gaminio numerį. Kai kurių akumuliatorinių prožektorių prekybiniai pavadinimai gali skirtis.

m

p

a

Montavimas

Akumuliatoriaus jkrovimas (pap. jranga)

Naujas arba ilgą laiką nenaudotas akumuliatorius visą galingumą išvystys tik po maždaug 5 jkrovimo – iškrovimo ciklu.

Norėdami išimti akumuliatorių 6, spauskite akumuliatoriaus fiksavimo klavišą 7 ir traukite akumuliatorių žemyn iš akumuliatorinio prožektoriaus. Traukdami nenaudokite jėgos.

Akumuliatorius turi NTC-temperatūros kontrolės daviklj, kuris leidžia jkrauti akumuliatorių tik tuomet, kai jo temperatūra yra tarp 0 °C ir 45 °C. Tai gerokai pailgina akumuliatoriaus tarnavimo laiką.

Pastebimas jkrauto akumuliatoriaus veikimo laiko sutrumpėjimas rodo, kad akumuliatorius susidėvėjo ir jį reikia pakeisti.

Vadovaukitės pateiktomis nuorodomis dėl prietaiso ir akumuliatoriaus sunaikinimo.

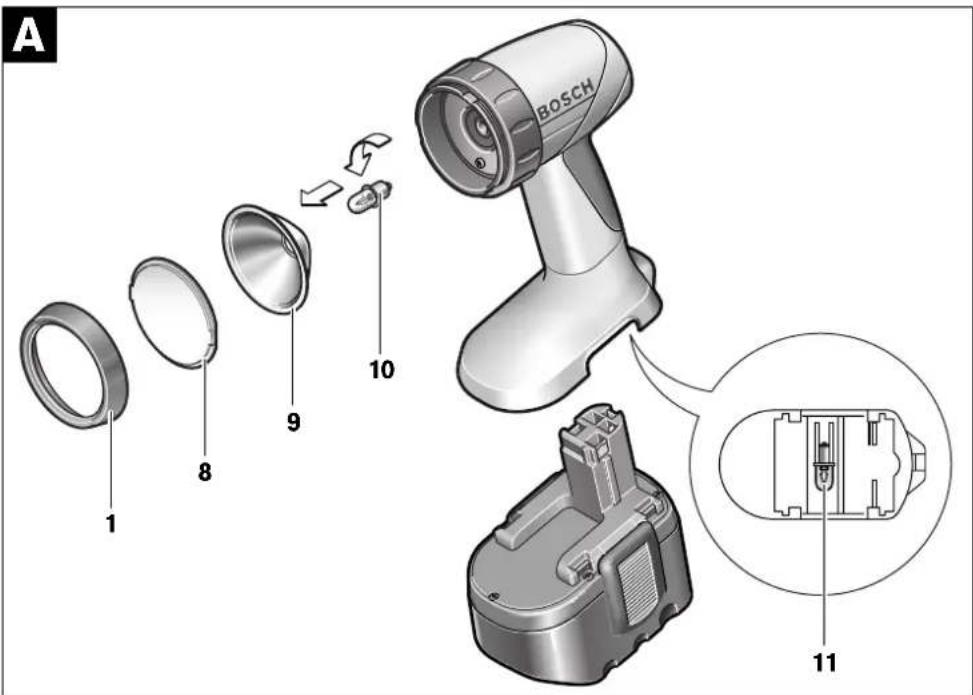

Kaitrinės lemputės keitimas (žiūr. pav. A)

Prieš pradėdami bet kokius akumuliatorinio prožektoriaus priežiūros ar remonto darbus, išimkite akumuliatorių.
Būkite atsargūs keisdami kaitrinę lemputę! Nelieskite karštos kaitrinės lemputės. Palaukite ne mažiau kaip 10 min., kol kaitrinė lemputė atvės. Karšta kaitrinė lemputė gali nudeginti.

Nuoroda: Kaitrinei lemputei pakeisti naudokite minkstą skudurėlj. Nelieskite lemputės stiklo plikomis rankomis. Priešingu atveju kaitrinę lemputę galite pažeisti.

• Sukite užsukamaji žiedą 1 prieš laikrodžio rodyklę ir jj nuimkite.
• Nuimkite apsauginj stiklą 8 ir šviesos reflektorių 9.
• Pasukite kaitrinę lemputę 10 mażdaug 90° prieś laikrodžio rodyklę ir ją ištraukite. Atsarginę kaitrinę lemputę 11 rasite prożektoriaus korpuso apačioje.
• Istatykite naują kaitrinę lemputę 10 ir pasukite ją mażdaug 90° kampu pagal laikrodžio rodyklę, kol ji użsifiksuos.
  • l prožektoriaus galvutę jstatykite šviesos reflektorių 9, stenkitės nepažeisti kaitrinės lemputės 10.
• Idėkite apsauginį stiklą 8 i užsukamajį žiedą 1 ir užsukite pastarajį ant prožektoriaus galvutės 3. Stebėkite, kad jis būtų tinkamoje padėtyje.

Šviesos reflektoriaus padėties keitimas

Prožektoriaus galvutę 3 sukdami prieš laikrodžio rodyklę galite pasukti j viršų maks. 90° kampu.

Šviesos spindulio formos ir fokuso pakeitimas

BOSCH

Sukdami nustatymo žiedą 2 galite keisti šviesos spindulio formą arba reflektoriaus židinio atstumą.

Naudojimas

Paruošimas naudoti

Akumuliatoriaus jdėjimas

Naudokite tik originalius Bosch „O“ tipo akumuliatorius, kurių įtampa atitinka Jūsų akumuliatorinio prožektoriaus firminėje lentelėje nurodytą įtampa. Naudojant kitokius akumuliatorius iškyla pavojus susižeisti arba sukelti gaisrą.

Istatykite jkrautą akumuliatorių 6 i rankeną ir jstumkite, kol jis juntamai užsifiksuos ir priglus prie rankenos.

Darbo patarimai

Žemoje temperatūroje šviesos srautas gali būti silpnesnis ir švietimo trukmė trumpesnė.

Naudojant Bosch NiMH akumuliatorius, jų veikimo galimybės žemesnėje kaip – 10 °C temperatūroje tampa ribotos.

Minkštas rankenos paviršius

Minkštas rankenos paviršius 4 leidžia patikimai laikyti akumuliatorinį prožektorių rankoje ir juo patogiai naudotis.

ljungimas ir išjungimas

Norėdami akumuliatorinį prožektorių jungti, jungimo-išjungimo jungiklj 5 pastumkite aukštyn.

Norėdami akumuliatorinį prožektorių išjungti, jungimo-išjungimo jungiklj 5 pastumkite žemyn.

Priežiūra ir servisas

Priežiūra ir valymas

Jei nepaisant kruopščios gamybos ir patikrinimo akumuliatorinis prožektorius sugestų, jo remontas turi būti atliekamas įgaliotose Bosch elektrinių įrankių remonto dirbtuvėse.

leškant informacijos ar užsakant atsargines dalis prašome būtinai nurodyti dešimtženklj gaminio numerį, esantį akumuliatorinio prožektoriaus firminėje lentelėje.

Aptarnavimas ir klientų konsultavimas

Detalius brėžinius ir informaciją apie atsargines dalis galite rasti interneto puslapyje: www.bosch-pt.com

Lietuvos Respublika

UAB „Elremta“

Bosch jrankių servisas

Neries kr. 16e

48402 Kaunas

① [phone]

Faks. [phone]

Sunaikinimas

Akumuliatoriniai prožektoriai, papildoma jranga ir pakuotės turi būti ekologiškai utilizuojami.

Tik ES šalims:

Nemeskite akumuliatorinių prožektorių i buitinių atliekų konteinerius! Pagal ES direktyvą 2002/96/EB dėl naudotų elektrinių ir elektroninių prietaisų utilizavimo ir pagal vietinius

šalies įstatymus naudoti nebetinkami akumuliatoriniai prožektoriai turi būti surenkami atskirai ir gabenami į antrinių žaliavų tvarkymo vietas, kur jie turi būti sunaikinami arba perdirbami aplinkai nekenksmingu būdu.

Akumuliatoriai/baterijos:

Ni-Cd: nikelio ir kadmio akumuliatoriai

Dèmesio: šiuose akumuliatoriuose yra labai nuodingo sunkiojo metalo kadmio.

Ni-MH: nikelio ir metalo hidrido akumuliatoriai

Nemeskite akumuliatorių ar baterijų į buitinių atliekų dėžes, ugnį ar vandenį. Akumuliatoriai ar baterijos turi būti surenkami ir perdirbami arba sunaikinami nekenksmingu aplinkai būdu.

Tik ES šalims:

Susidėvėje akumuliatoriai ar akumuliatoriai su defektais turi būti perdirbti pagal Direktyvos 91/157/EEB reikalavimus.

Galimi pakeitimai.

9,6 V (NiCd)
