| Tipo di prodotto | Torcia professionale a batteria |
| Marca | Bosch |
| Modello | GLI 18 V |
| Tensione nominale | 18 V |
| Tipo di alimentazione | Batteria ricaricabile (NiMH o Ni-Cd) |
| Durata di illuminazione (circa) | 260 min (con batteria 2,6 Ah NiMH) |
| Peso (secondo EPTA 01/2003) | 1,6 kg |
| Materiale dell'impugnatura | Gomma softgrip antiscivolo |
| Regolazione del fascio | Ruotando l'anello di regolazione |
| Orientamento della testa | Fino a 90° ruotando |
| Lampadina | Sostituibile (lampadina di ricambio inclusa) |
| Indicatore di carica | No (sorveglianza NTC di temperatura integrata) |
| Protezione contro il calore | Non esporre a fonti di calore, rischio di esplosione |
| Temperatura di carica consigliata | 0 °C a 45 °C |
| Utilizzo previsto | Illuminazione professionale e fai da te |
| Manutenzione | Pulire con un panno morbido, non usare solventi |
| Pezzi di ricambio | Disponibili presso il servizio di assistenza Bosch o su www.bosch-pt.com |
| Conformità | Direttiva europea RAEE (2002/96/CE) |
Domande frequenti - GLI 18 V BOSCH
Domande degli utenti su GLI 18 V BOSCH
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Torcia in formato PDF gratuitamente! Trova il tuo manuale GLI 18 V - BOSCH e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. GLI 18 V del marchio BOSCH.

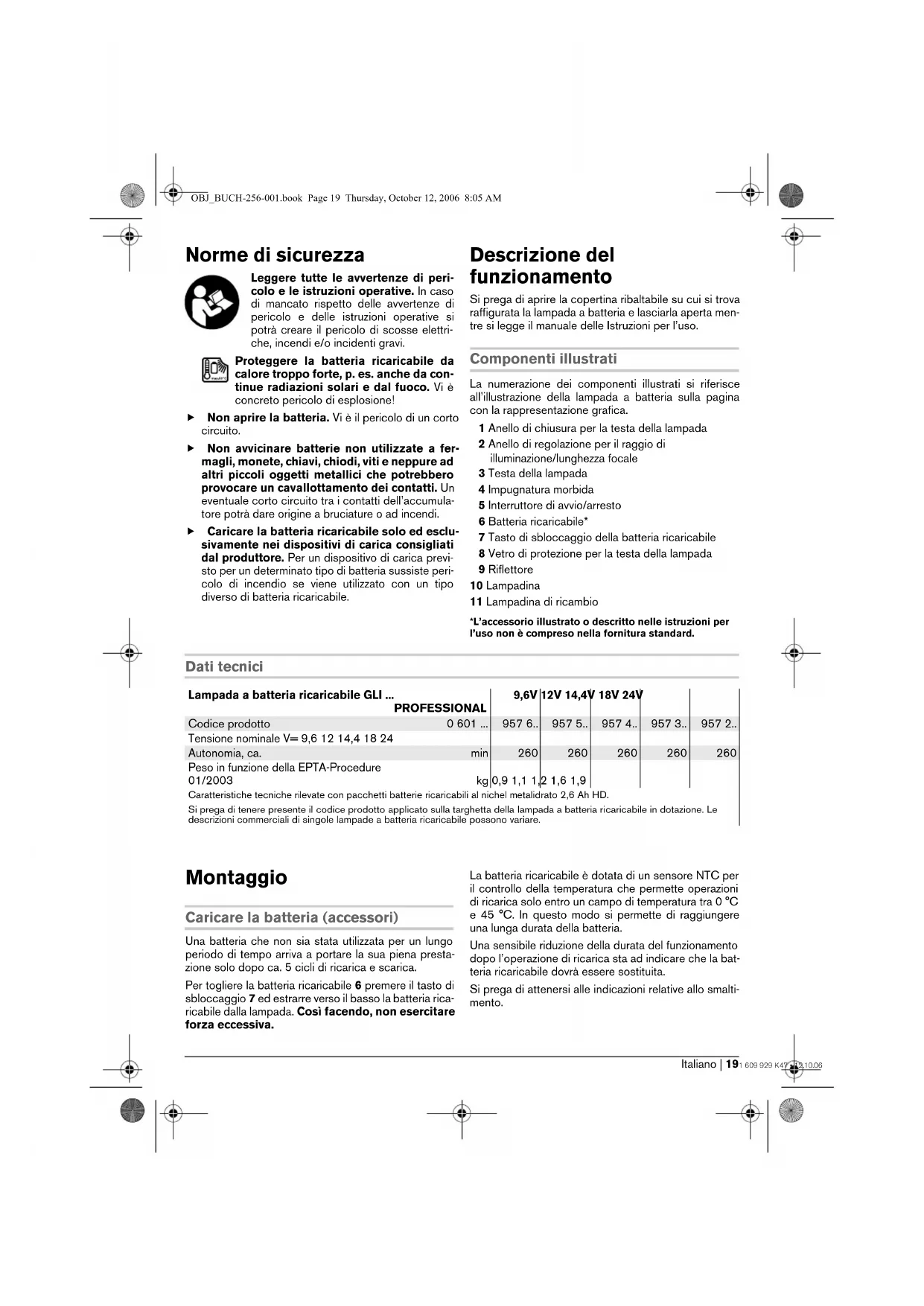

MANUALE UTENTE GLI 18 V BOSCH
Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.
Proteggere la batteria ricaricabile da calore troppo forte, p. es. anche da continue radiazioni solari e dal fuoco. Vi è concreto pericolo di esplosione!
▶ Non aprire la batteria. Vi è il pericolo di un corto circuito.
▶ Non avvicinare batterie non utilizzate a fermagli, monete, chiavi, chiodi, viti e neppure ad altri piccoli oggetti metallici che potrebbero provocare un cavallottamento dei contatti. Un eventuale corto circuito tra i contatti dell'accumulatore potrà dare origine a bruciature o ad incendi.
Caricare la batteria ricaricabile solo ed esclusivamente nei dispositivi di carica consigliati dal produttore. Per un dispositivo di carica previsto per un determinato tipo di batteria sussiste pericolo di incendio se viene utilizzato con un tipo diverso di batteria ricaricabile.
Descrizione del funzionamento
Si prega di aprire la copertina ribaltabile su cui si trova raffigurata la lampada a batteria e lasciarla aperta mentre si legge il manuale delle Istruzioni per l'uso.
Componenti illustrati
La numerazione dei componenti illustrati si riferisce all'illustrazione della lampada a batteria sulla pagina con la rappresentazione grafica.
1 Anello di chiusura per la testa della lampada
2 Anello di regolazione per il raggio di illuminazione/lunghezza focale
3 Testa della lampada
4 Impugnatura morbida
5 Interruttore di avvio/arresto
6 Batteria ricaricabile*
7 Tasto di sbloccaggio della batteria ricaricabile
8 Vetro di protezione per la testa della lampada
9 Riflettore
10 Lampadina
11 Lampadina di ricambio
*L'accessorio illustrato o descritto nelle istruzioni per l'uso non è compreso nella fornitura standard.
Dati tecnici
| Lampada a batteria ricaricabile GLI ... | 9,6V | 12V 14,4V | 18V 24V | |||
| PROFESSIONAL | ||||||
| Codice prodotto | 0 601 ... | 957 6.. | 957 5.. | 957 4.. | 957 3.. | 957 2.. |
| Tensione nominale V= 9,6 12 14,4 18 24 | ||||||
| Autonomia, ca. | min | 260 | 260 | 260 | 260 | 260 |
| Peso in funzione della EPTA-Procedure | ||||||
| 01/2003 | kg | 0,9 1,1 1,2 | 1,6 1,9 | |||
Caratteristiche tecniche rilevate con pacchetti batterie ricaricabili al nichel metalidrato 2,6 Ah HD.
Si prega di tenere presente il codice prodotto applicato sulla targhetta della lampada a batteria ricaricabile in dotazione. Le descrizioni commerciali di singole lampade a batteria ricaricabile possono variare.
Montaggio
Caricare la batteria (accessori)
Una batteria che non sia stata utilizzata per un lungo periodo di tempo arriva a portare la sua piena prestazione solo dopo ca. 5 cicli di ricarica e scarica.
Per togliere la batteria ricaricabile 6 premere il tasto di sbloccaggio 7 ed estrarre verso il basso la batteria ricaricabile dalla lampada. Così facendo, non esercitare forza eccessiva.
La batteria ricaricabile è dotata di un sensore NTC per il controllo della temperatura che permette operazioni di ricarica solo entro un campo di temperatura tra 0 °C e 45 °C. In questo modo si permette di raggiungere una lunga durata della batteria.
Una sensibile riduzione della durata del funzionamento dopo l'operazione di ricarica sta ad indicare che la batteria ricaricabile dovrà essere sostituita.
Si prega di attenersi alle indicazioni relative allo smaltimento.
Sostituzione della lampadina (vedi figura A)
▶ Prima di ogni intervento sulla lampada, estrarne la batteria ricaricabile.
▶ Attenzione quando si sostituisce la lampadina! Non toccare la lampadina surriscaldata. Far raffreddare la lampada per almeno 10 minuti. La lampada ad incandescenza può provocare ustioni.
Nota bene: Per la sostituzione della lampadina, utilizzare un panno morbido. Evitare assolutamente di toccare il globo di vetro con le sole mani. In caso contrario si può danneggiare la lampadina.
- Ruotare l'anello di chiusura 1 in senso antiorario e rimuoverlo.
- Togliere il vetro di protezione 8 ed il riflettore 9.
- Ruotare la lampadina di 10 ca. 90° in senso antiorario ed estrarla. Una lampadina di ricambio 11 si trova nella parte inferiore della lampada.
- Inserire la nuova lampadina 10 e ruotarla di ca. 90° in senso orario quanto necessario per bloccarla.
- Inserire il riflettore 9 nella testa della lampada senza danneggiare la lampadina 10.
- Applicare il vetro di protezione 8 nell'anello di chiusura 1 ed avvitare l'anello di chiusura sulla testa della lampada 3. Così facendo, accertarsi che si trovi nella posizione corretta.
Uso
Messa in funzione
Applicazione della batteria ricaricabile
Utilizzare esclusivamente batterie tipo tonde originali Bosch dotate della tensione riportata sulla targhetta della lampada a batteria ricaricabile in dotazione. L'impiego di batterie diverse da quelle consigliate potrà comportare il pericolo di lesione o d'incendio.
Applicare la batteria ricaricata 6 nell'impugnatura fino a percepirne lo scatto d'innesto e si trovi a filo con l'impu-gnatura.
Accendere/spegnere
Per accendere la lampada a batteria ricaricabile, spingere l'interruttore di avvio/arresto 5 verso l'alto.
Per spegnere la lampada a batteria ricaricabile, spingere l'interruttore di avvio/arresto 5 verso il basso.
Cambio della posizione del riflettore
La posizione della testa della lampada 3 può essere spostata al massimo di 90° verso l'alto in senso orario.
Modifica del raggio di illuminazione/lunghezza focale
Indicazioni operative
In caso di temperature basse si riduce sia la potenza dell'illuminazione che la durata dell'esercizio.
Utilizzando batterie NiMH Bosch si verifica un abbassa- mento della riduzione della prestazione in caso di tem- perature sotto - 10 °C.
Impugnatura morbida
La superficie di presa 4 (impugnatura morbida) aumenta la sicurezza antiscivolo garantendo in questo modo una migliore presa e maneggevolezza della lampada a batteria ricaricabile.
Manutenzione ed assistenza
Manutenzione e pulizia
Se nonostante gli accurati procedimenti di produzione e di controllo la lampada a batteria ricaricabile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili Bosch.
Per ogni tipo di richiesta o di ordinazione di pezzi di ricambio, è indispensabile comunicare sempre il codice prodotto a dieci cifre riportato sulla targhetta di fabbricazione della lampada a batteria ricaricabile.
Servizio post-vendita
Per prendere visione dei disegni in vista esplosa e delle informazioni relative ai pezzi di ricambio consultare il sito:
www.bosch-pt.com
Italia
Robert Bosch S.p.A.
Via Giovanni da Udine 15
20156 Milano
© +39 02 / 36 96 26 63
Fax +39 02 / 36 96 26 62
© Filo diretto con Bosch: ..... +39 02 / 36 96 23 14
www.Bosch.it
Svizzera
© 044/8471513
Fax 044/8471553
Smaltimento
Avviare ad un riciclaggio rispettoso dell'ambiente la lampada a batteria ricaricabile, gli accessori dismessi e gli imballaggi.
Solo per i Paesi della CE:
Non gettare la lampada a batteria ricaricabile tra i rifiuti domestici!
Conformemente alla norma della direttiva 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuazione del recepi-
mento nel diritto nazionale, le lampade a batteria ricaricabile devono essere raccolte separatamente ed essere inviate ad una riutilizzazione ecologica.
Batterie ricaricabili/Batterie:
Ni-Cd: Nichel cadmio
Attenzione: Queste batterie ricaricabili contengono
Qualunque sia il tipo di batteria consumata, essa non deve essere gettarla tra i rifiuti domestici, nel fuoco o nell'acqua. Ogni tipo di batteria consumata deve essere messa da parte, riciclata oppure smaltita rispettando rigorosamente le esigenze di protezione dell'ambiente.
Solo per i Paesi della CE:
Ogni tipo di batteria difettosa oppure consumata deve essere riciclata secondo la direttiva CEE 91/157.
Le batterie ricaricabili/le batterie non funzionanti potranno essere consegnate direttamente presso:
Italia
Ecoelit
Viale Misurata 32
20146 Milano
Con ogni riserva di modifiche tecniche.
