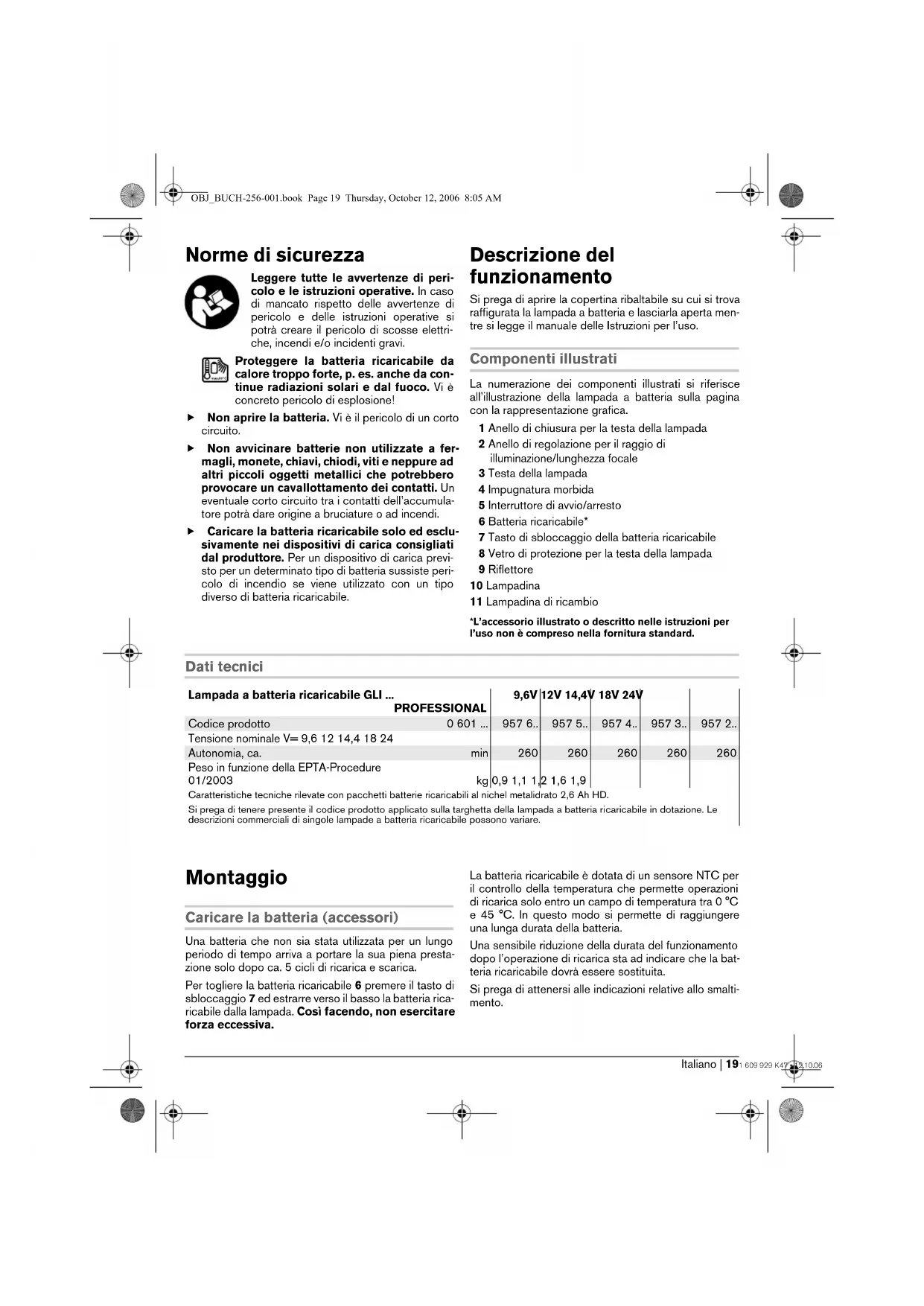

MANUALE UTENTE GLI 12 V BOSCH
Leggere tutte le avventenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avventenze di pericolo e delle istruzioni operative si potra creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.
Proteggere la batteria ricaricabile da calore troppo forte, p. es.anche da continu riazioni solari e dal fuoco. Vi è concreto pericolodi esplosione!
Non après la batteria. Vi è il pericol di un corto circuito.
Non avicinare batterie non utilizzate a fermagli, monetete, chiavi, chiodi, viti e neppure ad altri piccoli oggetti metallici che potrebbero provocare un cavallottamento dei contatti. Un eventuale corto circuitto tra i contatti dell'accumatore potra dare origine a bruciature o ad incendi.
Caricare la batteria ricaricabile solo esclusivamente nei dispositiivi di carica consigliati dal produttore. Per un dispositivo di carica previsto per un determinato tipo di batteria sussiste pericolo di incendio se viene utilizzato con un tipo diverso di batteria ricaricabile.
Descrizione del funzionamento
Si prega di aprirle la copertina ribaltabile su cui si trova raffigurata la lampada a batteria e lasciarla apertaamenti si legge il manuale delle Istruzioni per l'uso.
Componenti illustrati
La numerozione dei componenti illustrati si riferisce all'illustrazione della lampada a batteria sulla pagina con la rappresentazione grafica.
1 Anello di chiusura per la testa della lampada
2 Anello di regolazione per il raggio di
illumination/lunghezza focale
3 Testa della lampada
4 Impugnatura morbida
5 Interruttore di avvio/arresto
6 Batteria ricaricabile*
7 Tasto di sblocaggio della batteria ricaricabile
8 Vetro di protezione per la testa della lampada
9 Riflettore
10 Lampadina
11 Lampadina di ricambio
L'accessorio illustrato o descripto nelle istruzioni per l'uso non è compreso nella fornitura standard.
Dati tecnici
| Lampada a batteria ricaricabile GLI ... | 9,6V | 12V 14,4V | 18V 24V | |||
| PROFESSIONAL | ||||||
| Codice prodotto | 0 601 ... | 957 6.. | 957 5.. | 957 4.. | 957 3.. | 957 2.. |
| Tensione nominale V=9,6 12 14,4 18 24 | ||||||
| Autonomia, ca. | min | 260 | 260 | 260 | 260 | 260 |
| Peso in funzione della EPTA-Procedure | ||||||
| 01/2003 | kg | 0,9 1,1 1 | 2 1,6 1,9 | |||
| Caratteristiche tecniche rilevate con pacchetti batterie ricaricabili al nichel metalidrato 2,6 Ah HD. | ||||||
| Si prega di tenerere presente il codice prodotto applicato sulla targhetta della lampada a batteria ricaricabile in dotazione. Le descrizioni commerciali di singole lampada a batteria ricaricabile sono variare. | ||||||
Montaggio
Caricare la batteria (accessori)
Una batteria che non sia stata utilizzata per un lungo periodo di tempo arrivava a portare la sua piena prestazione solo dopo ca. 5 cicli di ricarica e scarica.
Per togliere la batteria ricaricabile 6 premere il tasto di sbloccaggio 7 ed estrarre versusi lo basso la batteria ricaricabile alla lampada. Cosi facendo, non esercitare forza eccessiva.
La batteria ricaricabile è dotata di un sensore NTC per il controllo della temperatura che permette operazioni di ricarica solo entro un Campo di temperatura tra 0^ e 45^ . In quello modo si permette di raggiungere una lunga durata della batteria.
Una sensibile riduzione della durata del funzionamento\ dopo l'operazione di ricarica sta ad indicare che la batteria ricaricabile dovra essere sostituita.
Si prega di atteneri alleindicazioni relative allo smaltimento.
Sostituzione della lampadina (vedi figura A)
Prima di agli intervento sulla lampada, estrarne la batteria ricaricabile.
Attenzione quando si sostituisce la lampadina! Non toccare la lampadina surriscaldata. Far raffreddare la lampada per almeno 10 minuti. La lampada ad incandescenza vuo provocare uszioni.
Notabene:Per la sostituzione della lampadina,utilizzare un panno morbido. Evitare assolutamente di toccare il globo di vetro con le sole mani.In caso contrario sicouldaneggiare la lampadina.
- Ruotare l'anello di chiusura 1 in senso antiorario e rimuoverlo.
- Togliere il vetro di protezione 8 ed il riflettore 9.
- Ruotare la lampadina di 10 ca. 90^ in senso antiorario estearla.Auna lampadina di ricambio 11 si trova nella parte inferiore della lampada.
- Inserire la nuova lampadina 10 e rotarla di ca. 90^ in senso orario quando necessario per bloccarra.
- Inserire il riflettore 9 nella testa della lampada alla dannegliare la lampadina 10.
Applicare il vetro di protezione 8 nell'anello di chiusura 1 ed avvitare l'anello di chiusura sulla testa della lampada 3. Cosi facendo, accertarsi che si trovi nella posizione corretta.
Uso
Messa in funzione
Applicazione della batteria ricaricabile
Utilizzare esclusivamente batterie tipo tonde originali Bosch dotate della tensione riportata sulla targhetta della lampada a batteria ricaricabile in dotazione. L'impiego di batterie diverse da quale consigliate potrà comportare il pericolò di lezione o d'incendio.
Appicare la batteria ricaricata 6 nell'impugnatura sino a percepirne lo scatto d'innesto e si trovi a filo con l'impugnatura.
Accendere/spegnere
Per accendere la lampada a batteria ricaricabile, spin-gere l'interruttore di avvio/arresto 5 verso l'alto.
Per spegnere la lampada a batteria ricaricabile, spin-gere l'interruttore di avvio/arresto 5 verso il basso.

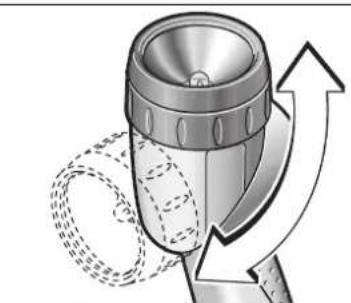

Cambio della posizione del riflettore
La posizione della testa della lampada 3 può essere spostata al massimo di 90^ verso l'alto in senso orario.

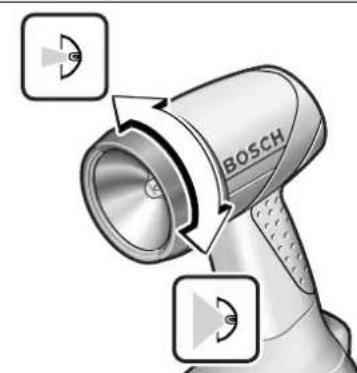

Modifica del raggio di illuminazione/ lunghezza facale
Ruotando l'anello di regolazione 2 è possible modificare il raggio di illuminazione oppure la lunghezza facale del riflettore.
Indicazioni operative
In caso di temperatureasse si riduce sua la potenza dell'illuminazione che la durata dell'esercizio.
Utilizzato Batterie NiMH Bosch si verifica un abbassamento della riduzione della prestazione in caso di temperature molto - 10^
Impugnatura morbida
La superficie di presa 4 (impugnatura morbida) augmenta la sicurezza antiscivolo garantendo in quello modo una migliorie presa e maneggevolezza della lampada a batteria ricaricabile.
Manutenzione ed assistenza
Manutenzione e pulizia
Se nonostante gli accurati procedimenti di produzione e di controllo la lampada a batteria ricaricabile dovesse guastarsi, la riparazione va fattu effettuare da un punto di assistenza autorizzato per gli elettrotensili Bosch.
Per agli tipo di richiesta o di ordinazione di pezzi di ricambio, è indispensableile comunicare sempre il codice prodotto a dieci cîre riportato sulla targhetta di fabbricazione della lampada a batteria ricarabile.
Servizio post-vendita
Per prendere visione dei disegni in vista esplosa e delle informazioni relative ai pezzi di ricambio consultare il sito:
www.bosch-pt.com
Italia
Robert Bosch S.p.A.
Via Giovanni da Udine 15
20156 Milano
+3902/36962663
Fax +3902/36962662
Filo diretto con Bosch: .+39 02 / 36 96 23 14 www.Bosch.it
Svizzera
4 044/8471513 Fax .044/8471553
Smaltimento
Aviare ad un riciclaggio rispetto dell'ambiente la lampada a batteria ricaricabile, gli accessori dismessi e gli imballaggi.
Solo per i Paesi della CE:
Non gettare la lampada a batteria ricaricabile tra i rifiuti domestici!
Conformamente alla norma della direttiva 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuazione del recepi
mente nel diritto nazionale, le lampade a batteria ricaricabile devono essere raccolte separatamente ed essere inviate ad una riutilizzazione ecologica.
Batterie ricaricabili/Batterie:
Ni-Cd: Nichel cadmio
Attenzione: Queste batterie ricaricabili contengono
Qualunque sa il tipo di batteria consumata,essa non deve essere gettarla tra i rifiuti domestici, nel fuoco o nell'acqua.Ogni tipo di batteria consumata devesegressa da parte,riciclata oppure smaltita rispettando rigorosamente le esigenze di protezione dell'ambiente.
Solo per i Paesi della CE:
Ogni tipo di batteria difettosa oppure consumata devesse riciclata secondo la direttiva CEE 91/157.
Le batterie ricaricabili/le batterie non funzionanti potranno essere consegnate direttamente presso:
Italia
Ecoelit
Viale Misurata 32
20146 Milano
+3902/4236863
Fax: +39 02/48 95 18 93
Svizzera
Batrec AG
3752 Wimmis BE
Con ogni riserva di modifiche tecniche.
