GLI 12 V - Taschenlampe BOSCH - Kostenlose Bedienungsanleitung

Produkttyp	Akku-Taschenlampe
Marke	Bosch
Modell	GLI 12 V
Nennspannung	12 V
Leuchtdauer	260 Min. (mit Akku 2,6 Ah NiMH)
Gewicht	1,1 kg (gemäß EPTA 01/2003)
Artikelnummer	0 601 957 5..
Lampentyp	Standard-Glühlampe austauschbar
Stromversorgung	Bosch NiMH-Akku 12 V, 2,6 Ah
Strahleinstellung	Mittels Drehring (Brennweite)
Kopfneigung	Bis zu 90° nach oben
Schalter	Schiebeschalter Ein/Aus
Griff	Mit rutschfester Softgrip-Oberfläche
Akkuschutz	NTC-Temperaturüberwachung (Ladung zwischen 0°C und 45°C)
Empfohlenes Ladegerät	Bosch Ladegerät für NiMH-Akku
Reinigung	Mit einem weichen, trockenen Tuch
Lampenwechsel	Ja, Ring, Glas und Reflektor abnehmen
Kundendienst	Bosch Frankreich: 01 43 11 90 06
Recycling	Nicht mit dem Hausmüll entsorgen (WEEE)
Mitgeliefertes Zubehör	Ersatzglühlampe im Gehäuse

Häufig gestellte Fragen - GLI 12 V BOSCH

Wie wechsle ich die Glühlampe meiner Bosch GLI 12 V Taschenlampe?

Zum Wechseln der Glühlampe entfernen Sie zuerst den Akku. Lassen Sie die Glühlampe mindestens 10 Minuten abkühlen. Drehen Sie den Verschlussring gegen den Uhrzeigersinn, entfernen Sie das Schutzglas und den Reflektor. Drehen Sie die alte Glühlampe um 90° und ziehen Sie sie heraus. Setzen Sie die neue Glühlampe ein, indem Sie sie um 90° im Uhrzeigersinn drehen, bis sie einrastet. Setzen Sie Reflektor und Glas wieder ein und schrauben Sie den Ring wieder fest. Berühren Sie die Glühlampe niemals mit den Fingern, um Beschädigungen zu vermeiden.

Wie lade ich den Akku der Lampe?

Verwenden Sie nur ein von Bosch empfohlenes Ladegerät. Setzen Sie den Akku in das Ladegerät ein. Das Laden ist nur zwischen 0°C und 45°C dank der NTC-Überwachung möglich. Ein neuer Akku erreicht seine volle Kapazität nach etwa 5 Lade-/Entladezyklen. Wenn die Betriebsdauer abnimmt, ist der Akku verbraucht und muss ersetzt werden.

Kann ich einen Akku einer anderen Marke in meiner Bosch Lampe verwenden?

Nein, verwenden Sie ausschließlich Original-Bosch-Akkus mit der auf dem Typenschild angegebenen Nennspannung (12 V). Die Verwendung anderer Akkus kann zu Verletzungen oder Brand führen.

Wie stelle ich den Lichtstrahl ein?

Drehen Sie den Einstellring am Lampenkopf, um die Brennweite zu ändern und so von einem breiten zu einem schmalen Strahl zu wechseln.

Was tun, wenn die Lampe nicht leuchtet?

Überprüfen Sie, ob der Akku richtig eingesetzt und geladen ist. Stellen Sie sicher, dass der Ein-/Ausschalter auf der oberen Position steht. Wenn die Glühlampe durchgebrannt ist, ersetzen Sie sie. Wenn das Problem weiterhin besteht, wenden Sie sich an den Bosch-Kundendienst.

Wird die Lampe während des Gebrauchs heiß?

Eine gewisse Wärme ist normal. Wenn die Lampe jedoch sehr heiß wird, schalten Sie sie aus und lassen Sie sie abkühlen. Schützen Sie den Akku vor übermäßiger Hitze. Decken Sie die Lampe während des Gebrauchs nicht ab.

Wo finde ich Ersatzteile?

Ersatzteile (Glühlampe, Schutzglas, Reflektor, Akku) sind bei Bosch-Händlern oder auf www.bosch-pt.com erhältlich. Geben Sie die 10-stellige Artikelnummer Ihrer Lampe an (auf dem Typenschild).

Wie reinige ich meine Bosch Lampe?

Reinigen Sie sie mit einem weichen, trockenen Tuch. Verwenden Sie keine chemischen oder scheuernden Reinigungsmittel. Wischen Sie das Schutzglas vorsichtig ab.

Kann ich die Lampe im Regen verwenden?

Die Anleitung gibt keinen Wasserschutz an. Es wird empfohlen, die Lampe nicht Feuchtigkeit oder Regen auszusetzen, um Schäden und Kurzschlussgefahr zu vermeiden.

Wie entsorge ich meine Lampe am Ende ihrer Lebensdauer?

Entsorgen Sie die Lampe nicht im Hausmüll. Gemäß der EU-Richtlinie 2002/96/EG müssen Elektro- und Elektronikaltgeräte getrennt gesammelt und recycelt werden. NiMH- oder Ni-Cd-Akkus müssen ebenfalls recycelt werden. Geben Sie sie an einer geeigneten Sammelstelle ab.

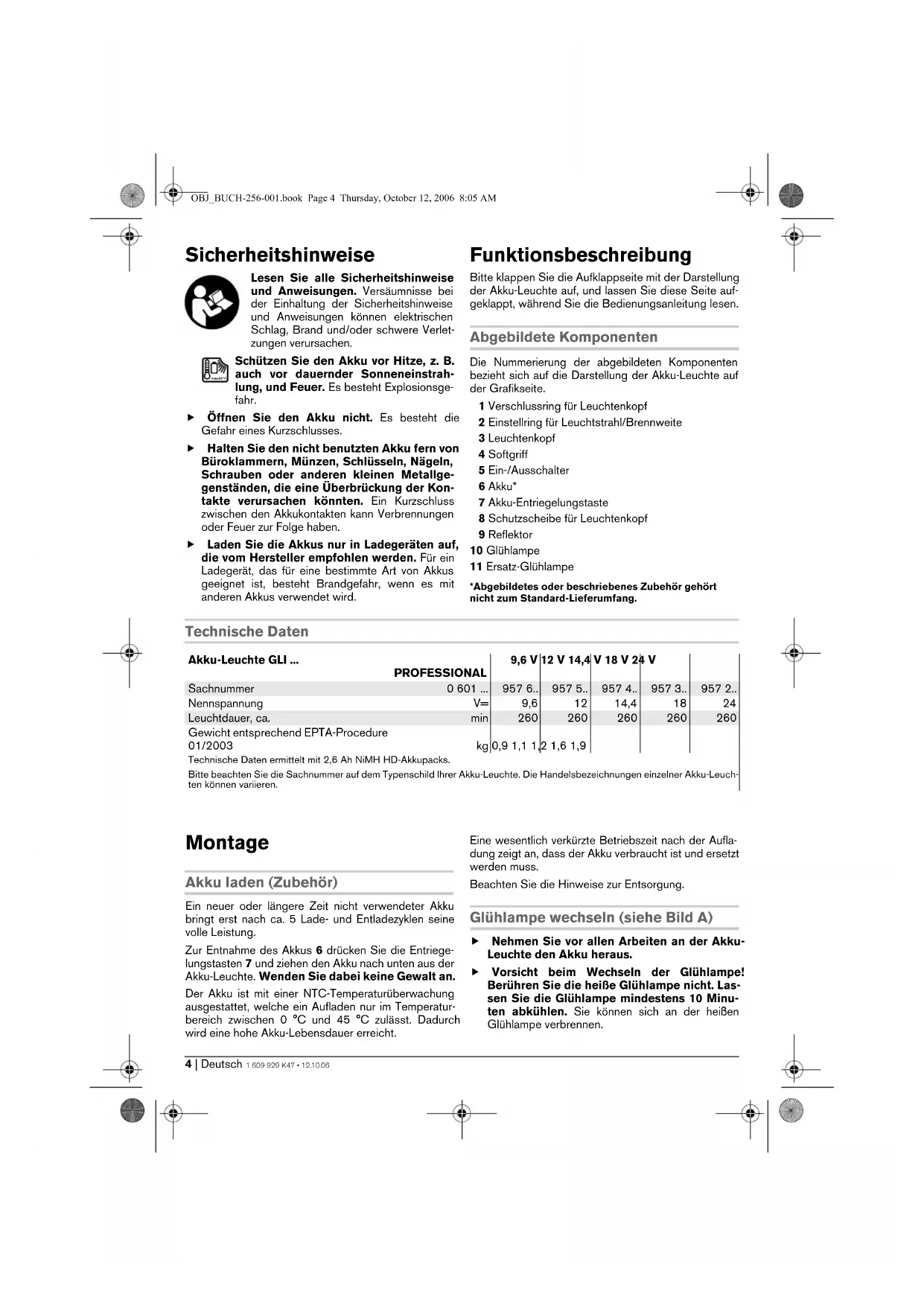

BEDIENUNGSANLEITUNG GLI 12 V BOSCH

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, und Feuer. Es besteht Explosionsgefahr.

Offnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.
Halten Sie den nicht benutzten Akku fern von Buroklammern, Munzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein Kurzschluss zwischen den Akkukonteken kann Verbrennungen oder Feuer zur Folge haben.
Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

Funktionsbeschreibung

Bitte klappen Sie die Aufklappseite mit der Darstellung der Akku-Leuche auf, und setzen Sie diese Seite aufgeklappt, während Sie die Bedienungsanleitung lessen.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung der Akku-Leuchte auf der Grafikseite.

1 Verschlussring für Leuchtenkopf
2 Einstellung für Leuchtstrahl/Brennweite
3 Leuchtenkopf
4 Softgriff
5 Ein/Ausschalter
6 Akku
7 Akku-Entriebelungstaste
8 Schutzscheibe für Leuchtenkopf
9 Reflektor

10 Gluhlampe
11 Ersatz-Gliuhlampe
Abgebildetes oder beschriebenes Zubehör führt nicht zum Standard-Lieferumfang.

Technische Daten

Akku-Leuche GLI ...		9,6 V	12 V 14,4	V 18 V 24 V
PROFESSIONAL
Sachnummer	0 601 ...	957 6..	957 5..	957 4..	957 3..	957 2..
Nennspannung	V=	9,6	12	14,4	18	24
Leuchtdauer, ca.	min	260	260	260	260	260
Gewicht entsprichend EPTA-Procedure
01/2003	kg	0,9 1,1 1	2 1,6 1,9
Technische Daten ermittelt mit 2,6 Ah NiMH HD-Akkupacks.
Bitte beachten Sie die Sachnummer auf dem Typenschild ihrer Akku-Leuche. Die Handelsbezeichnungen einzeller Akku-Leuchten können variieren.

Montage

Akku laden (Zubehör)

Ein neuer oder länger Zeit nicht verwendeter Akku bringt erst nach ca. 5 Lade- und Entladezyklen seine volle Leistung.

Zur Entnahme des Akkus 6 drucken Sie die Entregelungstaten 7 und ziehen den Akku nach unten aus der Akku-Leuche. Wenden Sie damit keine Gewalt an.

Der Akku ist mit einer NTC-Temperaturüberwachung ausgestattet, welche ein Aufladen nur im Temperaturbereich zwischen 0^ und 45^ zulässst. Dadurch wird eine hohe Akku-Lebensdauer erreicht.

Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss.

Beachten Sie die Hinweise zur Entsorgung.

Gliuhlampe wechseln (siehe Bild A)

• Nehmen Sie vor allen Arbeitsen an der Akku-Leuchte den Akku Heraus.
  Vorsicht beim Wechseln der Gluhlampe! Berühren Sie die weiße Gluhlampe nicht. Lassen Sie die Gluhlampe mindestens 10 Minuten abkühlen. Sie können sich an der freißen Gluhlampe verbrennen.

Hinweis: Verwenden Sie zum Wechseln der Gluhlampe ein weiches Tuch. Berühren Sie den Glaskolben auf keinen Fall mit den bloßen Händen. Die Gluhlampe kann ansonsten beschädigt werden.

• Drehen Sie den Verschlussring 1 entgegen dem Uhrzeigersinn und nehmen Sieihn ab.
• Nehmen Sie die Schutzscheibe 8 und den Reflextor 9 ab.
  Drehen Sie die Gluhlampe 10 ca. 90^ entgegen dem Uhrzeigersinn und ziehen Sie diese Heraus. Eine Ersatz-Gluhlampe 11 befindet sich unter im Gehäuse.
• Setzen Sie die neue Glühlampe 10 ein und drehen Sie diese ca. 90^ im Uhrzeigersinn, bis sie verriegelt ist.
• Setzen Sie den Reflektor 9 in den Leuchtenkopf ein, ohne die Gluhlampe 10 zu beschädigen.
• Setzen Sie die Schutzscheibe 8 in den Verschlussring 1 ein und schrauben Sie den Verschlussring auf den Leuchtenkopf 3 auf. Achten Sie darauf auf korrekten Sitz.

Betrieb

Inbetriebnahme

Akku einsetzen

Verwenden Sie nur original Bosch O-Pack-Akkus mit der auf dem Typschild ihrer Akku-Leuche angegebenen Spannung. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

Setzen Sie den geladenen Akku 6 in den Griff ein bis dieser spürbar einrastet und bündig am Griff anliegt.

Ein-/Ausschalten

Schieben Sie zur Inbetriebnahme der Akku-Leuchte den Ein-/Ausschalter 5 nach oben.

Um die Akku-Leuche auszuschalten schiben Sie den Ein-/Ausschalter 5 nach unten.

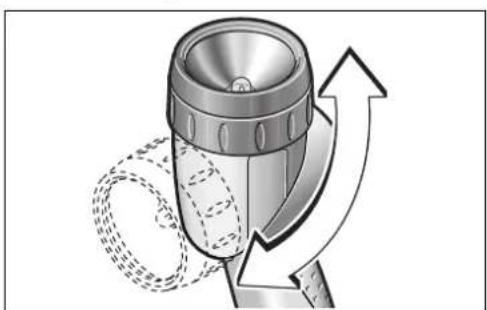

Reflektorstellung verändern

Sie konnen den Leuchtenkopf 3 durch Drehen gegen den Uhrzeigersinn um maximal 90^ nach oben schwenken.

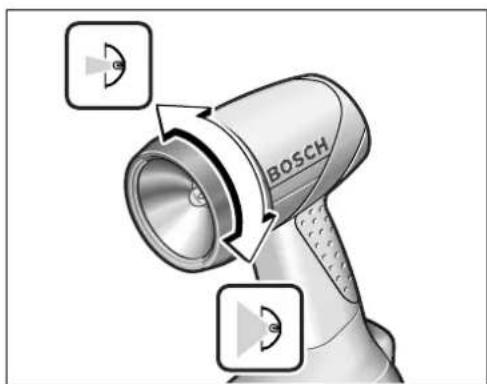

Leuchtstrahl/Brennweite verändern

Durch Drehen des Einstellunges 2 konnen Sie den Leuchtstrahl bzw. die Brennweite des Reflektors verändern.

Arbeitshinweise

Bei niedrigen Temperatures kann die Lichtausbeute geringer und die Leuchtdauer kürzer sein.

Bei der Verwendung von Bosch NiMH-Akkus ist die Leistungsfähigkeit bei Temperaturen unter -10^ nur noch eingeschränkt vorhanden.

Softgriff

Die Griff-Fläche 4 (Softgriff) erhöht die Abrutschisicherheit und sorgt dadurch für bessere Griffigkeit und Handlichkeit der Akku-Leuche.

Wartung und Service

Wartung und Reinigung

Solle die Akku-Leuche trotz sorgfaltiger Herstellungsund Prufverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienstelle fur BoschElektrowerkzeuge ausfuhren zu halten.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungenitte unbedingt die 10-stellige Sachnummer laut Typenschild der Akku-Leuche an.

Service und Kundenberater

Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie unter:

www.bosch-pt.com

www.powertool-portal.de, das Internetportal für Handwerker und Heimwerker.

www ewbc.de, der Informations-Pool fur Handwerk und Ausbildung.

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589Kalefeld

01805/707410

Fax [phone]

Österreich

ABE Service GmbH

Jochen-Rindt-Straße 1

1232 Wien

Akku-Leuchten, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführten werden.

Nur für EU-Länder:

Werfen Sie Akku-Leuchten nicht in den Hausmüll!

Gemäß der Europäischen Richtlinie 2002/96/EG über Elektron- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr

gebrauchsfähige Akku-Leuchten getrennt gesammelt und einer umweltgerechten Wiederverwertung zugefuhrt werden.

Akkus/Batterien:

Ni-Cd: Nickel-Cadmium

Achtung: Diese Akkus enthalten Cadmium, ein hochgiftinges Schwermetall.

Ni-MH: Nickel-Metallhydrid

Werfen Sie Akkus/Batterien nicht in den Hausmull, ins Feuer oder ins Wasser. Akkus/Batterien sollen gesammelt, recycliert oder auf umweltfreundliche Weise entsorgt werden.

Nur fur EU-Länder:

Gemäß der Richtlinie 91/157/EWG müssen defektoder verbrauchte Akkus/Batterien recycliert werden.

Nicht mehr gebrauchsfähige Akkus/Batterien können direkt abgegeben werden bei:

Deutschland

Recyclingzentrum Elektrowerkzeuge

Osteroder Landstraße 3

37589 Kalefeld

Schweiz

Batrec AG

3752 Wimmis BE

Änderungen vorbehalten.
