BEDIENUNGSANLEITUNG GLI VariLED Professional BOSCH

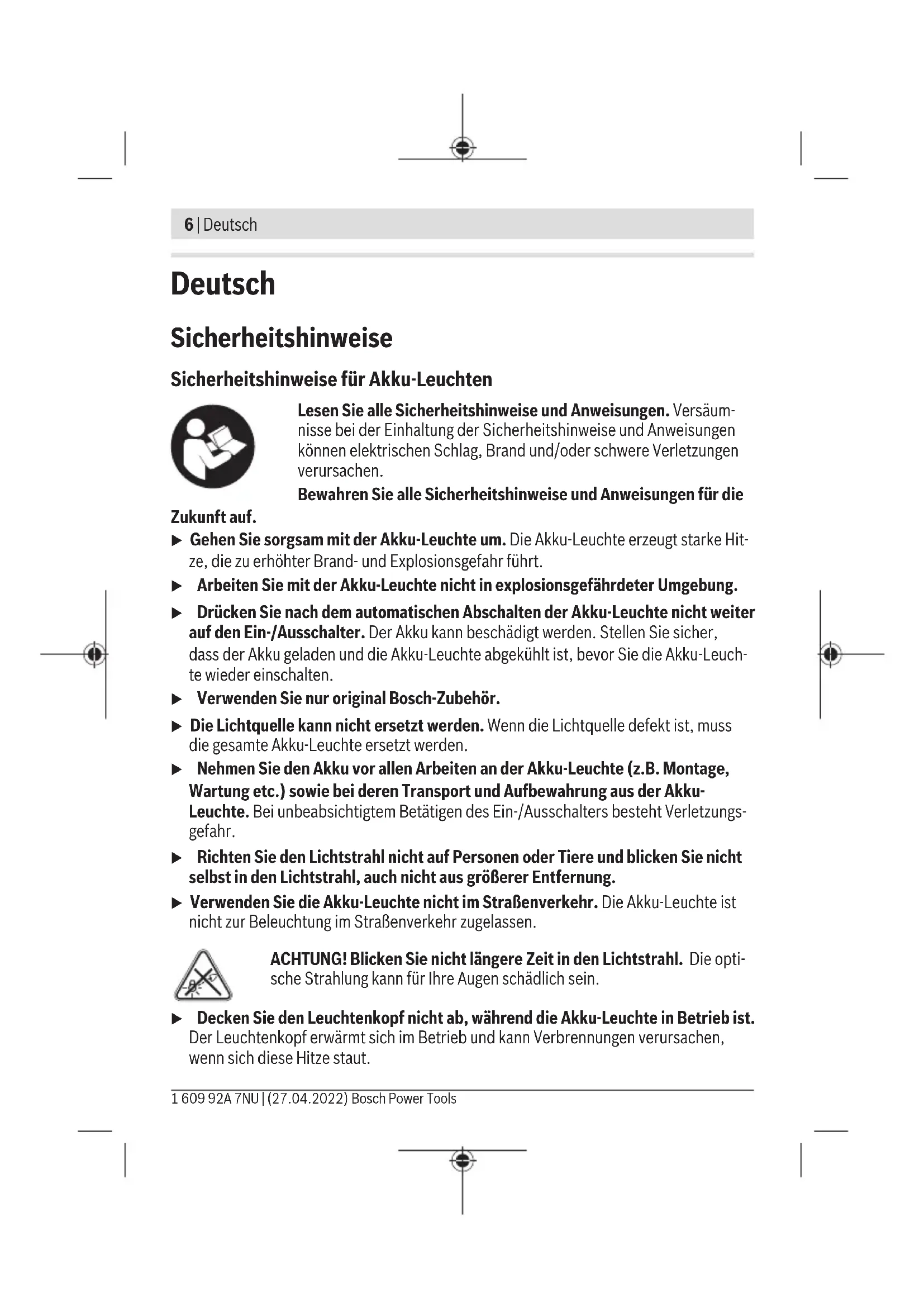

Bosch Power Tools 1 609 92A 7NU | (27.04.2022)6 | Deutsch Deutsch Sicherheitshinweise Sicherheitshinweise für Akku-Leuchten Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäum- nisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. u Gehen Sie sorgsam mit der Akku-Leuchte um. Die Akku-Leuchte erzeugt starke Hit- ze, die zu erhöhter Brand- und Explosionsgefahr führt. u Arbeiten Sie mit der Akku-Leuchte nicht in explosionsgefährdeter Umgebung.u Drücken Sie nach dem automatischen Abschalten der Akku-Leuchte nicht weiter auf den Ein-/Ausschalter. Der Akku kann beschädigt werden. Stellen Sie sicher, dass der Akku geladen und die Akku-Leuchte abgekühlt ist, bevor Sie die Akku-Leuch- te wieder einschalten. u Verwenden Sie nur original Bosch-Zubehör. u Die Lichtquelle kann nicht ersetzt werden. Wenn die Lichtquelle defekt ist, muss die gesamte Akku-Leuchte ersetzt werden. u Nehmen Sie den Akku vor allen Arbeiten an der Akku-Leuchte (z.B. Montage, Wartung etc.) sowie bei deren Transport und Aufbewahrung aus der Akku- Leuchte. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungs- gefahr. u Richten Sie den Lichtstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den Lichtstrahl, auch nicht aus größerer Entfernung. u Verwenden Sie die Akku-Leuchte nicht im Straßenverkehr. Die Akku-Leuchte ist nicht zur Beleuchtung im Straßenverkehr zugelassen. ACHTUNG! Blicken Sie nicht längere Zeit in den Lichtstrahl. Die opti- sche Strahlung kann für Ihre Augen schädlich sein. u Decken Sie den Leuchtenkopf nicht ab, während die Akku-Leuchte in Betrieb ist. Der Leuchtenkopf erwärmt sich im Betrieb und kann Verbrennungen verursachen, wenn sich diese Hitze staut. 1 609 92A 7NU | (27.04.2022) Bosch Power ToolsDeutsch | 7 u Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Der Akku kann brennen oder explodieren. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege rei- zen. u Bei falscher Anwendung oder beschädigtem Akku kann brennbare Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kon- takt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautrei- zungen oder Verbrennungen führen. u Durch spitze Gegenstände wie z. B. Nagel oder Schraubenzieher oder durch äu- ßere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem inter- nen Kurzschluss kommen und der Akku brennen, rauchen, explodieren oder überhit- zen. u Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüs- seln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben. u Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses. u Verwenden Sie den Akku nur in Produkten des Herstellers. Nur so wird der Akku vor gefährlicher Überlastung geschützt. Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Son- neneinstrahlung, Feuer, Schmutz, Wasser und Feuchtigkeit. Es besteht Explosions- und Kurzschlussgefahr. u Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen wer- den. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. u Vermeiden Sie Staubansammlungen am Arbeitsplatz. Stäube können sich leicht entzünden. u Diese Akku-Leuchte ist nicht vorgesehen für die Benutzung durch Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähig- keiten oder mangelnder Erfahrung und Wissen. Diese Akku-Leuchte kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensori- schen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen be- nutzt werden, wenn sie durch eine für ihre Sicherheit verantwortliche Person be- aufsichtigt werden oder von dieser im sicheren Umgang mit der Akku-Leuchte Bosch Power Tools 1 609 92A 7NU | (27.04.2022)8 | Deutsch eingewiesen worden sind und die damit verbundenen Gefahren verstehen. An- dernfalls besteht die Gefahr von Fehlbedienung und Verletzungen. u Lassen Sie Kinder die Akku-Leuchte nicht benutzen. Sie ist für den professionellen Gebrauch bestimmt. Kinder können unbeabsichtigt sich selbst oder Personen blen- den. Produkt- und Leistungsbeschreibung Bestimmungsgemäßer Gebrauch Die Akku-Leuchte ist bestimmt für das ortsveränderliche, räumlich und zeitlich begrenz- te Ausleuchten im Innenbereich und ist nicht geeignet zur allgemeinen Raumbeleuch- tung. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafikseite. (1) Streuscheibe (2) Ein-/Ausschalter (3) Leuchtenkopf (4) Akku

(5) Akku-Entriegelungstaste

(6) Aufnahme für Trageband (7) Trageband (8) Kühlkörper

Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm. Technische Daten Akku-Leuchte GLI VariLED Sachnummer 3 601 D43 4.. Nennspannung V= 18 Leuchtdauer, ca. min/Ah 190 Gesamtlichtstrom, max. lm 420 1 609 92A 7NU | (27.04.2022) Bosch Power ToolsDeutsch | 9 Akku-Leuchte GLI VariLED empfohlene Umgebungstemperatur beim Laden °C 0 ... +35 erlaubte Umgebungstemperatur beim Be- trieb

und bei Lagerung °C –20 ... +50 empfohlene Akkus GBA 18V... ProCORE18V... empfohlene Ladegeräte GAL 18... GAX 18... GAL 36... A) eingeschränkte Leistung bei Temperaturen <0 °C Die Farbwiedergabe der beleuchteten Objekte kann verfälscht werden. Montage Akku laden (Zubehör) u Benutzen Sie nur die in den technischen Daten aufgeführten Ladegeräte. Nur die- se Ladegeräte sind auf den bei Ihrer Akku-Leuchte verwendeten Li-Ionen-Akku abge- stimmt. Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu ge- währleisten, laden Sie vor dem ersten Einsatz den Akku vollständig im Ladegerät auf. Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne die Lebensdauer zu verkür- zen. Eine Unterbrechung des Ladevorganges schädigt den Akku nicht. Der Li-Ionen-Akku ist durch die „Electronic Cell Protection (ECP)“ gegen Tiefentladung geschützt. Bei entladenem Akku wird die Akku-Leuchte durch eine Schutzschaltung ab- geschaltet. u Drücken Sie nach dem automatischen Abschalten der Akku-Leuchte nicht weiter auf den Ein-/Ausschalter. Der Akku kann beschädigt werden. Stellen Sie sicher, dass der Akku geladen und die Akku-Leuchte abgekühlt ist, bevor Sie die Akku-Leuch- te wieder einschalten. Zur Entnahme des Akkus (4) drücken Sie die Entriegelungstaste (5) und ziehen den Ak- ku aus der Akku-Leuchte. Wenden Sie dabei keine Gewalt an. Beachten Sie die Hinweise zur Entsorgung. Bosch Power Tools 1 609 92A 7NU | (27.04.2022)10 | Deutsch Betrieb Inbetriebnahme Akku einsetzen Setzen Sie den geladenen Akku (4) in den Leuchtenkopf (3) ein, bis dieser spürbar ein- rastet und bündig am Leuchtenkopf anliegt. Aufstellen Stellen Sie die Akku-Leuchte auf einen stabilen, ebenen Untergrund. Achten Sie auf einen sicheren Stand. Ein-/Ausschalten Drücken Sie zur Inbetriebnahme der Akku-Leuchte den Ein-/Ausschalter (2). Um die Akku-Leuchte auszuschalten, drücken Sie den Ein-/Ausschalter (2) erneut. Temperaturabhängiger Überlastschutz Bei Überschreiten der zulässigen Kühlkörpertemperatur von 60°C blinkt die Akku- Leuchte 3x und schaltet ab. Lassen Sie die Akku-Leuchte abkühlen und schalten Sie die Akku-Leuchte wieder ein. Akku-Ladezustandsanzeige Die grunen LEDs der Akku-Ladezustandsanzeige zeigen den Ladezustand des Akkus an. Aus Sicherheitsgrunden ist die Abfrage des Ladezustands nur bei Stillstand des Elektro- werkzeuges möglich. Drucken Sie die Taste fur die Ladezustandsanzeige oder , um den Ladezustand an- zuzeigen. Dies ist auch bei abgenommenem Akku möglich. Leuchtet nach dem Drucken der Taste fur die Ladezustandsanzeige keine LED, ist der Ak- ku defekt und muss ausgetauscht werden. Akku-Typ GBA 18V... LEDs Kapazität Dauerlicht 3× grün 60−100% Dauerlicht 2× grün 30−60% Dauerlicht 1× grün 5−30% Blinklicht 1× grün 0−5% 1 609 92A 7NU | (27.04.2022) Bosch Power ToolsDeutsch | 11 Akku-Typ ProCORE18V... LEDs Kapazität Dauerlicht 5× grün 80−100 % Dauerlicht 4× grün 60−80 % Dauerlicht 3× grün 40−60 % Dauerlicht 2× grün 20−40 % Dauerlicht 1× grün 5−20 % Blinklicht 1× grün 0−5 % Arbeitshinweise Die Akku-Leuchte leuchtet mit verringerter Helligkeit, wenn die verbleibende Leuchtdau- er ≤10 Minuten beträgt. Leuchtenkopf drehen (siehe Bild A) Sie können den Leuchtenkopf (3) um maximal 135° in 27°-Schritten schwenken. Trageband (siehe Bild B) Mit dem Trageband (7) kann die Akku-Leuchte getragen oder an einem Gegenstand be- festigt werden. Wartung und Service Wartung und Reinigung u Nehmen Sie den Akku vor allen Arbeiten an der Akku-Leuchte (z.B. Montage, Wartung etc.) sowie bei deren Transport und Aufbewahrung aus der Akku- Leuchte. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungs- gefahr. Die Akku-Leuchte ist wartungsfrei und enthält keine Teile, die gewechselt oder gewartet werden müssen. Reinigen Sie die Kunststoffscheibe der Akku-Leuchte nur mit einem trockenen, weichen Tuch, um Beschädigungen zu vermeiden. Verwenden Sie keine Reinigungs- oder Löse- mittel. Bosch Power Tools 1 609 92A 7NU | (27.04.2022)12 | Deutsch Kundendienst und Anwendungsberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts so- wie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produk- ten und deren Zubehör. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stelli- ge Sachnummer laut Typenschild des Produkts an. Deutschland Robert Bosch Power Tools GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Kundendienst: Tel.: (0711) 40040460 E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmel- den. Anwendungsberatung: Tel.: (0711) 40040460 Fax: (0711) 40040462 E-Mail: kundenberatung.ew@de.bosch.com Weitere Serviceadressen finden Sie unter: www.bosch-pt.com/serviceaddresses Transport Die empfohlenen Li-Ionen-Akkus unterliegen den Anforderungen des Gefahrgutrechts. Die Akkus können durch den Benutzer ohne weitere Auflagen auf der Straße transpor- tiert werden. Beim Versand durch Dritte (z.B.: Lufttransport oder Spedition) sind besondere Anforde- rungen an Verpackung und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstückes ein Gefahrgut-Experte hinzugezogen werden. Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kon- takte ab und verpacken Sie den Akku so, dass er sich nicht in der Verpackung bewegt. Bitte beachten Sie auch eventuelle weiterführende nationale Vorschriften. 1 609 92A 7NU | (27.04.2022) Bosch Power ToolsDeutsch | 13 Entsorgung Akku-Leuchten, Akkus, Zubehör und Verpackungen sollen einer umweltge- rechten Wiederverwertung zugeführt werden. Werfen Sie Akku-Leuchten und Akkus/Batterien nicht in den Hausmüll! Nur für EU-Länder: Gemäß der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Akku- Leuchten und gemäß der europäischen Richtlinie 2006/66/EG müssen defekte oder ver- brauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederver- wendung zugeführt werden. Bei unsachgemäßer Entsorgung können Elektro- und Elektronikaltgeräte aufgrund des möglichen Vorhandenseins gefährlicher Stoffe schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit haben. Nur für Deutschland: Informationen zur Rücknahme von Elektro-Altgeräten für private Haushalte Wie im Folgenden näher beschrieben, sind bestimmte Vertreiber zur unentgeltlichen Rücknahme von Altgeräten verpflichtet. Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400m² sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindes- tens 800m², die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikgeräts an einen Endnutzer ein

Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nä- he hierzu unentgeltlich zurückzunehmen; Ort der Abgabe ist auch der private Haus- halt, sofern dort durch Auslieferung die Abgabe erfolgt: In diesem Fall ist die Abho- lung des Altgeräts für den Endnutzer unentgeltlich; und

2. auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als
