GLI VariLED Professional - φακός BOSCH - Δωρεάν εγχειρίδιο χρήσης

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GLI VariLED Professional BOSCH

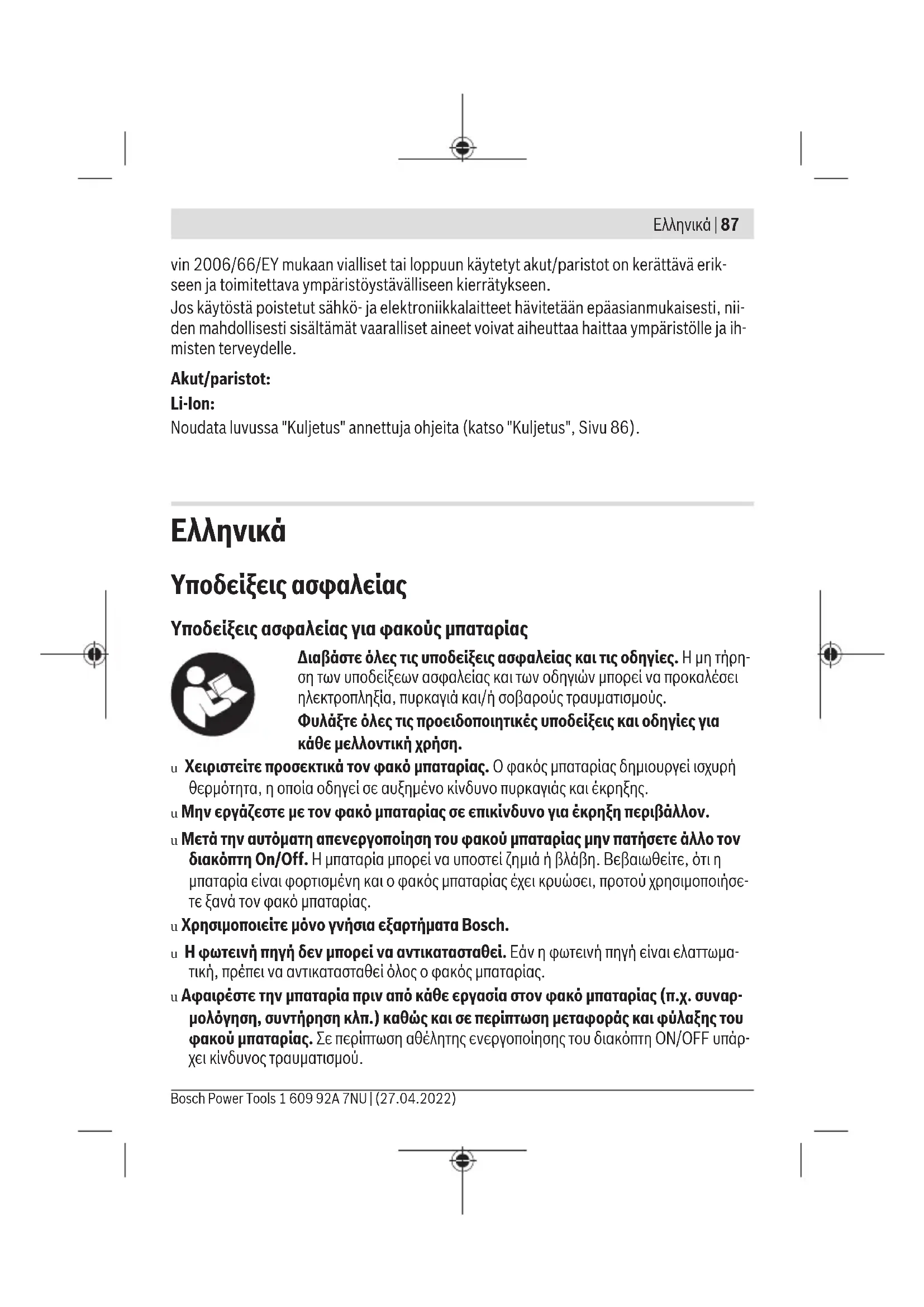

Υποδείξεις ασφαλείας Υποδείξεις ασφαλείας για φακούς μπαταρίας Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Η μη τήρη- ση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς. Φυλάξτε όλες τις προειδοποιητικές υποδείξεις και οδηγίες για κάθε μελλοντική χρήση. u Χειριστείτε προσεκτικά τον φακό μπαταρίας. Ο φακός μπαταρίας δημιουργεί ισχυρή θερμότητα, η οποία οδηγεί σε αυξημένο κίνδυνο πυρκαγιάς και έκρηξης. u Μην εργάζεστε με τον φακό μπαταρίας σε επικίνδυνο για έκρηξη περιβάλλον.u Μετά την αυτόματη απενεργοποίηση του φακού μπαταρίας μην πατήσετε άλλο τον διακόπτη On/Off. Ημπαταρία μπορεί να υποστεί ζημιά ή βλάβη. Βεβαιωθείτε, ότι η μπαταρία είναι φορτισμένη και ο φακός μπαταρίας έχει κρυώσει, προτού χρησιμοποιήσε- τε ξανά τον φακό μπαταρίας. u Χρησιμοποιείτε μόνο γνήσια εξαρτήματα Bosch. u Η φωτεινή πηγή δεν μπορεί να αντικατασταθεί. Εάν η φωτεινή πηγή είναι ελαττωμα- τική, πρέπει να αντικατασταθεί όλος ο φακός μπαταρίας. u Αφαιρέστε την μπαταρία πριν από κάθε εργασία στον φακό μπαταρίας (π.χ. συναρ- μολόγηση, συντήρηση κλπ.) καθώς και σε περίπτωση μεταφοράς και φύλαξης του φακού μπαταρίας. Σε περίπτωση αθέλητης ενεργοποίησης του διακόπτη ON/OFF υπάρ- χει κίνδυνος τραυματισμού. Bosch Power Tools 1 609 92A 7NU | (27.04.2022)88 | Ελληνικά u Μην κατευθύνετε την ακτίνα επάνω σε πρόσωπα ή ζώα και μην κοιτάζετε οι ίδιοι κατευθείαν στην ακτίνα, ακόμη και από μεγάλη απόσταση. u Μη χρησιμοποιείτε τον φακό μπαταρίας στην οδική κυκλοφορία. Ο φακός μπαταρί- ας δεν είναι εγκεκριμένος για τον φωτισμό στην οδική κυκλοφορία. ΠΡΟΣΟΧΗ! Μην κοιτάτε τη φωτεινή ακτίνα για μεγάλο χρονικό διάστημα. Η οπτική ακτινοβολία μπορεί να βλάψει τα μάτια σας. u Μην καλύπτετε την κεφαλή του φωτιστικού, κατά τη διάρκεια που ο φακός μπατα- ρίας βρίσκεται σε λειτουργία. Η κεφαλή του φωτιστικού θερμαίνεται κατά τη λειτουρ- γία και μπορεί να προκαλέσει εγκαύματα, όταν η θερμότητα συσσωρεύεται. u Σε περίπτωση βλάβης ή/και αντικανονικής χρήσης της μπαταρίας μπορεί να εξέλ- θουν αναθυμιάσεις από την μπαταρία. Η μπαταρία μπορεί να αναφλεγεί ή να εκρα- γεί.Αφήστε να μπει φρέσκος αέρας και επισκεφτείτε έναν γιατρό σε περίπτωση που έχε- τε ενοχλήσεις. Οι αναθυμιάσεις μπορεί να ερεθίσουν τις αναπνευστικές οδούς. u Σε περίπτωση λάθους χρήσης ή χαλασμένης μπαταρίας μπορεί να διαρρεύσει εύ- φλεκτο υγρό από την μπαταρία. Αποφεύγετε κάθε επαφή μ’ αυτό. Σε περίπτωση τυχαίας επαφής ξεπλυθείτε με νερό. Σε περίπτωση που τα υγρά έρθουν σε επαφή με τα μάτια, πρέπει να ζητήσετε επίσης και ιατρική βοήθεια. Τα διαρρέοντα υγρά μπαταρίας μπορεί να οδηγήσουν σε ερεθισμούς του δέρματος ή σε εγκαύματα. u Από αιχμηρά αντικείμενα, όπως π.χ. καρφιά ή κατσαβίδια ή από εξωτερική άσκηση δύναμης μπορεί να υποστεί ζημιά η μπαταρία. Μπορεί να προκληθεί ένα εσωτερικό βραχυκύκλωμα με αποτέλεσμα την ανάφλεξη, την εμφάνιση καπνού, την έκρηξη ή την υπερθέρμανση της μπαταρίας. u Κρατάτε τις μπαταρίες που δε χρησιμοποιείτε μακριά από συνδετήρες χαρτιών, νο- μίσματα, κλειδιά, καρφιά, βίδες κι άλλα μικρά μεταλλικά αντικείμενα που μπορούν να βραχυκυκλώσουν τις επαφές της μπαταρίας. Ένα βραχυκύκλωμα των επαφών της μπαταρίας μπορεί να προκαλέσει τραυματισμούς ή φωτιά. u Μην ανοίγετε την μπαταρία. Υπάρχει κίνδυνος βραχυκυκλώματος. u Χρησιμοποιείτε την μπαταρία μόνο σε προϊόντα του κατασκευαστή. Μόνο έτσι προ- στατεύεται η μπαταρία από μια επικίνδυνη υπερφόρτιση. Προστατεύετε την μπαταρία από υπερβολικές θερμοκρασίες, π.χ. ακόμη και από συνεχή ηλιακή ακτινοβολία, φωτιά, ρύπανση, νερό και υγρασία. Υπάρχει κίνδυνος έκρηξης και βραχυκυκλώματος. u Φορτίζετε τις μπαταρίες μόνο με φορτιστές, που προτείνονται από τον κατασκευα- στή. Όταν ένας φορτιστής, που προορίζεται μόνο για ένα συγκεκριμένο είδος μπατα- ριών, χρησιμοποιηθεί για τη φόρτιση άλλων μπαταριών μπορεί να προκαλέσει πυρκαγιά. 1 609 92A 7NU | (27.04.2022) Bosch Power ToolsΕλληνικά | 89 u Αποφεύγετε τη δημιουργία συσσώρευσης σκόνης στο χώρο που εργάζεστε. Οι σκόνες αναφλέγονται εύκολα. u Αυτός ο φακός μπαταρίας δεν προβλέπεται για χρήση από παιδιά και άτομα με πε- ριορισμένες φυσικές, αισθητήριες ή διανοητικές ικανότητες ή με έλλειψη εμπειρί- ας και ανεπαρκείς γνώσεις. Αυτός ο φακός μπαταρίας μπορεί να χρησιμοποιηθεί από παιδιά από 8 ετών και πάνω καθώς και από άτομα με περιορισμένες φυσικές, αισθητήριες ή διανοητικές ικανότητες ή με έλλειψη εμπειρίας και ανεπαρκείς γνώσεις, όταν επιβλέπονται από ένα υπεύθυνο για την ασφάλειά τους άτομο ή έχουν από αυτό καθοδηγηθεί σχετικά με την ασφαλή εργασία με τον φακό μπατα- ρίας και τους συνυφασμένους με αυτή κινδύνους. Διαφορετικά υπάρχει κίνδυνος λανθασμένου χειρισμού και τραυματισμού. u Μην αφήσετε τα παιδιά να χρησιμοποιήσουν τον φακό μπαταρίας. Ο φακός μπατα- ρίας προορίζεται για επαγγελματική χρήση. Τα παιδιά μπορεί αθέλητα να τυφλωθούν τα ίδια ή να τυφλώσουν άλλα άτομα. Περιγραφή προϊόντος και ισχύος Χρήση σύμφωνα με τον προορισμό Ο φακός μπαταρίας προορίζεται για τον κινητό, τοπικά και χρονικά περιορισμένο φωτισμό σε εσωτερικό και εξωτερικό χώρο και δεν είναι κατάλληλος για γενικό φωτισμό χώρου. Απεικονιζόμενα στοιχεία Η απαρίθμηση των απεικονιζόμενων στοιχείων αναφέρεται στην απεικόνιση του ηλεκτρικού εργαλείου στη σελίδα γραφικών. (1) Κρύσταλλο διασποράς (2) Διακόπτης On/Off (3) Κεφαλή φωτιστικού (4)

(5) Πλήκτρο απασφάλισης μπαταρίας

(6) Υποδοχή για τον ιμάντα μεταφοράς (7) Ιμάντας μεταφοράς (8) Ψυκτικό σώμα

Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται στη στάνταρ συσκευασία. Τον πλήρη κατάλογο εξαρτημάτων μπορείτε να τον βρείτε στο πρόγραμμα εξαρτημάτων. Bosch Power Tools 1 609 92A 7NU | (27.04.2022)90 | Ελληνικά Τεχνικά στοιχεία Φακός μπαταρίας GLI VariLED Κωδικός αριθμός 3 601 D43 4.. Ονομαστική τάση V= 18 Διάρκεια φωτεινότητας, περίπου min/Ah 190 Συνολική φωτεινή ροή, μέγ. lm 420 Συνιστώμενη θερμοκρασία περιβάλλοντος κατά τη φόρτιση °C 0...+35 Επιτρεπόμενη θερμοκρασία περιβάλλοντος κατά τη λειτουργία

και σε περίπτωση απο-

°C –20...+50 Συνιστώμενες μπαταρίες GBA 18V... ProCORE18V... Συνιστώμενοι φορτιστές GAL 18... GAX 18... GAL 36... A) Περιορισμένη ισχύς στις θερμοκρασίες <0 °C Η απόδοση των χρωμάτων των φωτιζόμενων αντικειμένων μπορεί να αλλοιωθεί. Συναρμολόγηση Φόρτιση μπαταρίας (εξάρτημα) u Χρησιμοποιείτε μόνο τους φορτιστές που αναφέρονται στα Τεχνικά στοιχεία. Μόνο αυτοί οι φορτιστές είναι εναρμονισμένοι με την μπαταρία ιόντων λιθίου που χρησιμο- ποιείται στον φακό μπαταρίας σας. Υπόδειξη: Η μπαταρία παραδίδεται μερικώς φορτισμένη. Για να εξασφαλίσετε την πλήρη ισχύ της μπαταρίας πρέπει να την φορτίσετε στον φορτιστή πριν την χρησιμοποιήσετε για πρώτη φορά. Η μπαταρία ιόντων λιθίου μπορεί να φορτιστεί οποτεδήποτε, χωρίς να μειωθεί η διάρκεια ζωής. Η διακοπή της φόρτισης δε βλάπτει την μπαταρία. Η μπαταρία ιόντων λιθίου προστατεύεται με το σύστημα "Electronic Cell Protection (ECP)" από μια πλήρη αποφόρτιση. Όταν αδειάσει η μπαταρία ο φακός μπαταρίας απενεργοποιεί- ται από μια προστατευτική διάταξη. u Μετά την αυτόματη απενεργοποίηση του φακού μπαταρίας μην πατήσετε άλλο τον διακόπτη On/Off. Ημπαταρία μπορεί να υποστεί ζημιά ή βλάβη. Βεβαιωθείτε, ότι η 1 609 92A 7NU | (27.04.2022) Bosch Power ToolsΕλληνικά | 91 μπαταρία είναι φορτισμένη και ο φακός μπαταρίας έχει κρυώσει, προτού χρησιμοποιήσε- τε ξανά τον φακό μπαταρίας. Για να αφαιρέσετε την μπαταρία (4) πατήστε το πλήκτρο απασφάλισης (5) και τραβήξτε την μπαταρία έξω από τον φακό μπαταρίας. Μην εφαρμόσετε εδώ καμία βία. Προσέξτε στις υποδείξεις απόσυρσης.

Θέση σε λειτουργία Τοποθέτηση της μπαταρίας Τοποθετήστε τη φορτισμένη μπαταρία(4) στην κεφαλή του φακού(3), μέχρι να ασφαλίσει αισθητά και να ακουμπά ισόπεδα στην κεφαλή του φακού.

Τοποθετήστε τον φακός μπαταρίας πάνω σε μια σταθερή, επίπεδη επιφάνεια. Προσέξτε την ασφαλή στήριξη. Ενεργοποίηση/απενεργοποίηση Για τη θέση σε λειτουργία πατήστε στον φακό μπαταρίας τον διακόπτη On/Off(2). Για την απενεργοποίηση του φακού μπαταρίας, πατήστε ξανά τον διακόπτη On/Off(2). Προστασία από υπερφόρτωση σε εξάρτηση από τη θερμοκρασία Σε περίπτωση υπέρβασης της επιτρεπόμενης θερμοκρασία του ψυκτικού σώματος των 60°C αναβοσβήνει ο φακός μπαταρίας 3 φορές και απενεργοποιείται. Αφήστε τον φακό μπαταρίας να κρυώσει και ακολούθως θέσετε τον εκ νέου σε λειτουργία. Ένδειξη της κατάστασης φόρτισης της μπαταρίας Οι πράσινες φωτοδίοδοι (LED) της ένδειξης της κατάστασης φόρτισης της μπαταρίας δεί- χνουν την κατάσταση φόρτισης της μπαταρίας . Για λόγους ασφαλείας η εξακρίβωση της κα- τάστασης φόρτισης είναι δυνατή μόνο σε περίπτωση ακινητοποίησης του ηλεκτρικού εργα-

Πατήστε το πλήκτρο για την ένδειξη της κατάστασης φόρτισης ή , για να εμφανίσετε την κατάσταση φόρτισης. Αυτό είναι επίσης δυνατό σε περίπτωση που έχει αφαιρεθεί η μπα-

Όταν μετά το πάτημα του πλήκτρου για την ένδειξη της κατάστασης φόρτισης δεν ανάβει καμία φωτοδίοδος (LED), η μπαταρία είναι ελαττωματική και πρέπει να αντικατασταθεί. Bosch Power Tools 1 609 92A 7NU | (27.04.2022)92 | Ελληνικά Τύπος μπαταρίας GBA 18V... Φωτοδίοδοι (LED) Χωρητικότητα Συνεχώς αναμμένο φως 3× πράσινο 60−100% Συνεχώς αναμμένο φως 2× πράσινο 30−60% Συνεχώς αναμμένο φως 1× πράσινο 5−30% Αναβοσβήνον φως 1× πράσινο 0−5% Τύπος μπαταρίας ProCORE18V... Φωτοδίοδοι (LED) Χωρητικότητα Συνεχώς αναμμένο φως 5× πράσινο 80−100 % Συνεχώς αναμμένο φως 4× πράσινο 60−80 % Συνεχώς αναμμένο φως 3× πράσινο 40−60 % Συνεχώς αναμμένο φως 2× πράσινο 20−40 % Συνεχώς αναμμένο φως 1× πράσινο 5−20 % Αναβοσβήνον φως 1× πράσινο 0−5 % Υποδείξεις εργασίας Ο φακός μπαταρίας φωτίζει με μειωμένη φωτεινότητα, όταν η υπολειπόμενη διάρκεια φωτι- σμού είναι ≤10λεπτά. Περιστροφή της κεφαλής του φακού (βλέπεεικόναA) Μπορείτε να γυρίσετε την κεφαλή του φακού(3) το πολύ κατά 135° σε βήματα των 27°. Ιμάντας μεταφοράς (βλέπεεικόναB) Με τον ιμάντα μεταφοράς(7) μπορεί ο φακός μπαταρίας να μεταφερθεί ή να στερεωθεί σε ένα αντικείμενο. 1 609 92A 7NU | (27.04.2022) Bosch Power ToolsΕλληνικά | 93 Συντήρηση και σέρβις Συντήρηση και καθαρισμός u Αφαιρέστε την μπαταρία πριν από κάθε εργασία στον φακό μπαταρίας (π.χ. συναρ- μολόγηση, συντήρηση κλπ.) καθώς και σε περίπτωση μεταφοράς και φύλαξης του φακού μπαταρίας. Σε περίπτωση αθέλητης ενεργοποίησης του διακόπτη ON/OFF υπάρ- χει κίνδυνος τραυματισμού. Ο φακός μπαταρίας δε χρειάζεται συντήρηση και δεν περιέχει εξαρτήματα που θα πρέπει να αντικαθίστανται ή να συντηρούνται. Να καθαρίζετε τον πλαστικό δίσκο του φακού μπαταρίας μόνο με ένα στεγνό, μαλακό πανί για να αποφύγετε τυχόν ζημιές. Μη χρησιμοποιήσετε κανένα υγρό καθαρισμού ή διαλύτη. Εξυπηρέτηση πελατών και συμβουλές εφαρμογής Η υπηρεσία εξυπηρέτησης πελατών απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας καθώς και για τα αντίστοιχα ανταλλακτικά. Σχέδια συναρ- μολόγησης και πληροφορίες για τα ανταλλακτικα θα βρείτε επίσης κάτω από: www.bosch- pt.com Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως τις ερωτήσεις σας για τα προϊ- όντα μας και τα εξαρτήματά τους. Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών οπωσδήποτε το 10ψήφιο κω- δικό αριθμό σύμφωνα με την πινακίδα τύπου του προϊόντος.

Robert Bosch A.E. Ερχείας 37 19400 Κορωπί – Αθήνα Τηλ.: 210 5701258 Φαξ: 210 5701283 Email: pt@gr.bosch.com www.bosch.com www.bosch-pt.gr Περαιτέρω διευθύνσεις σέρβις θα βρείτε στην ηλεκτρονική διεύθυνση: www.bosch-pt.com/serviceaddresses

Οι συνιστώμενες μπαταρίες ιόντων λιθίου υπόκεινται στις απαιτήσεις των επικίνδυνων αγα- θών. Οι μπαταρίες μπορούν να μεταφερθούν οδικώς από τον χρήστη χωρίς άλλους όρους. Bosch Power Tools 1 609 92A 7NU | (27.04.2022)94 | Ελληνικά Όταν, όμως, οι μπαταρίες αποστέλλονται από τρίτους (π.χ. αεροπορικώς ή με εταιρία μετα- φορών) πρέπει να τηρούνται διάφορες ιδιαίτερες απαιτήσεις για τη συσκευασία και τη σή- μανση. Εδώ πρέπει, κατά την προετοιμασία του τεμαχίου αποστολής να ζητηθεί οπωσδήπο- τε και η συμβουλή ενός ειδικού για επικίνδυνα αγαθά. Αποστέλλετε τις μπαταρίες μόνο όταν το περίβλημα είναι άθικτο. Κολλάτε τις γυμνές επαφές με κολλητική ταινία και να συσκευάζετε την μπαταρία κατά τέτοιο τρόπο, ώστε αυτή να μην κουνιέται μέσα στη συσκευασία. Παρακαλούμε να λαμβάνετε επίσης υπόψη σας και τυχόν πιο αυστηρές εθνικές διατάξεις.

Οι φακοί μπαταρίας, οι μπαταρίες τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον. Μην ρίχνετε τους φακούς μπαταρίας και τις μπαταρίες στα απορρίμματα του σπι-
