Ürün Tipi	Profesyonel Şarjlı El Feneri
Marka	Bosch
Model	GLI 18 V
Nominal Gerilim	18 V
Güç Kaynağı Türü	Şarj Edilebilir Akü (NiMH veya Ni-Cd)
Işık Süresi (yakl.)	260 dk (2,6 Ah NiMH akü ile)
Ağırlık (EPTA 01/2003'e göre)	1,6 kg
Tutamak Malzemesi	Kaymaz yumuşak kauçuk tutamak
Işın Ayarı	Ayar halkasının döndürülmesiyle
Başlık Yönü	Döndürerek 90°'ye kadar
Ampul	Değiştirilebilir (yedek ampul dahildir)
Şarj Göstergesi	Yok (entegre NTC sıcaklık izleme)
Isı Koruması	Isı kaynaklarına maruz bırakmayın, patlama riski
Önerilen Şarj Sıcaklığı	0 °C ila 45 °C
Kullanım Amacı	Profesyonel aydınlatma ve kendin yap işleri
Bakım	Yumuşak bir bezle temizleyin, solvent kullanmayın
Yedek Parçalar	Bosch satış sonrası servisinden veya www.bosch-pt.com adresinden temin edilebilir
Uyumluluk	WEEE AB Direktifi (2002/96/AT)

Sık sorulan sorular - GLI 18 V BOSCH

Bosch GLI 18 V fenerin aküsü nasıl şarj edilir?

Önerilen bir Bosch şarj cihazı kullanın. Akü yalnızca 0 °C ile 45 °C arasında şarj olur. Yeni bir akü, yaklaşık 5 şarj/deşarj döngüsünden sonra tam kapasitesine ulaşır.

Fenerin ampulü nasıl değiştirilir?

Feneri kapatın ve aküyü çıkarın. Ampulün en az 10 dakika soğumasını bekleyin. Kilitleme halkasını sökün, camı ve reflektörü çıkarın. Ampulü saat yönünün tersine 90° çevirerek çıkarın. Yeni ampulü parmaklarınızla cama dokunmadan takın. Reflektörü ve camı yerine takın, ardından halkayı sıkın.

GLI 18 V fenerin çalışma süresi nedir?

Tam şarjlı NiMH 2,6 Ah akü ile çalışma süresi yaklaşık 260 dakikadır. Süre, sıcaklığa ve akü durumuna göre değişebilir.

Bosch dışında başka aküler kullanabilir miyim?

Hayır, yalnızca tip etiketinde belirtilen voltajda (18 V) orijinal Bosch aküleri kullanın. Diğer akülerin kullanımı yaralanma veya yangına neden olabilir.

Fenerin başlığı nasıl yönlendirilir?

Başlık, saat yönünün tersine döndürülerek yukarı doğru 90°'ye kadar çevrilebilir.

Işık huzmesi nasıl ayarlanır?

Başlığın yanındaki ayar halkasını çevirerek ışın veya reflektör odak mesafesini değiştirebilirsiniz.

Fener yanmazsa ne yapmalıyım?

Akünün şarjlı ve takılı olduğunu kontrol edin (klik sesi duyulmalı). Sorun devam ederse ampulü kontrol edin ve gerekirse değiştirin. Gerekirse Bosch satış sonrası servisine başvurun.

Bosch GLI 18 V fener nasıl temizlenir?

Yumuşak ve kuru bir bezle temizleyin. Solvent veya aşındırıcı ürünler kullanmayın. Cam için iz bırakmamak adına temiz bir bez kullanın.

Yedek parçaları nereden bulabilirim?

Yedek parçalar Bosch satış sonrası servisinden (kullanım kılavuzundaki adreslere bakın) veya www.bosch-pt.com sitesinden temin edilebilir. 10 haneli ürün numarasını belirtin.

Önemli güvenlik önlemleri nelerdir?

Aküyü ısıdan (güneş, ateş) koruyun. Açmayın. Metal nesnelerle kısa devre yapmaktan kaçının. Yalnızca Bosch şarj cihazı ile şarj edin. Ampulü değiştirmeden önce soğumasını bekleyin.

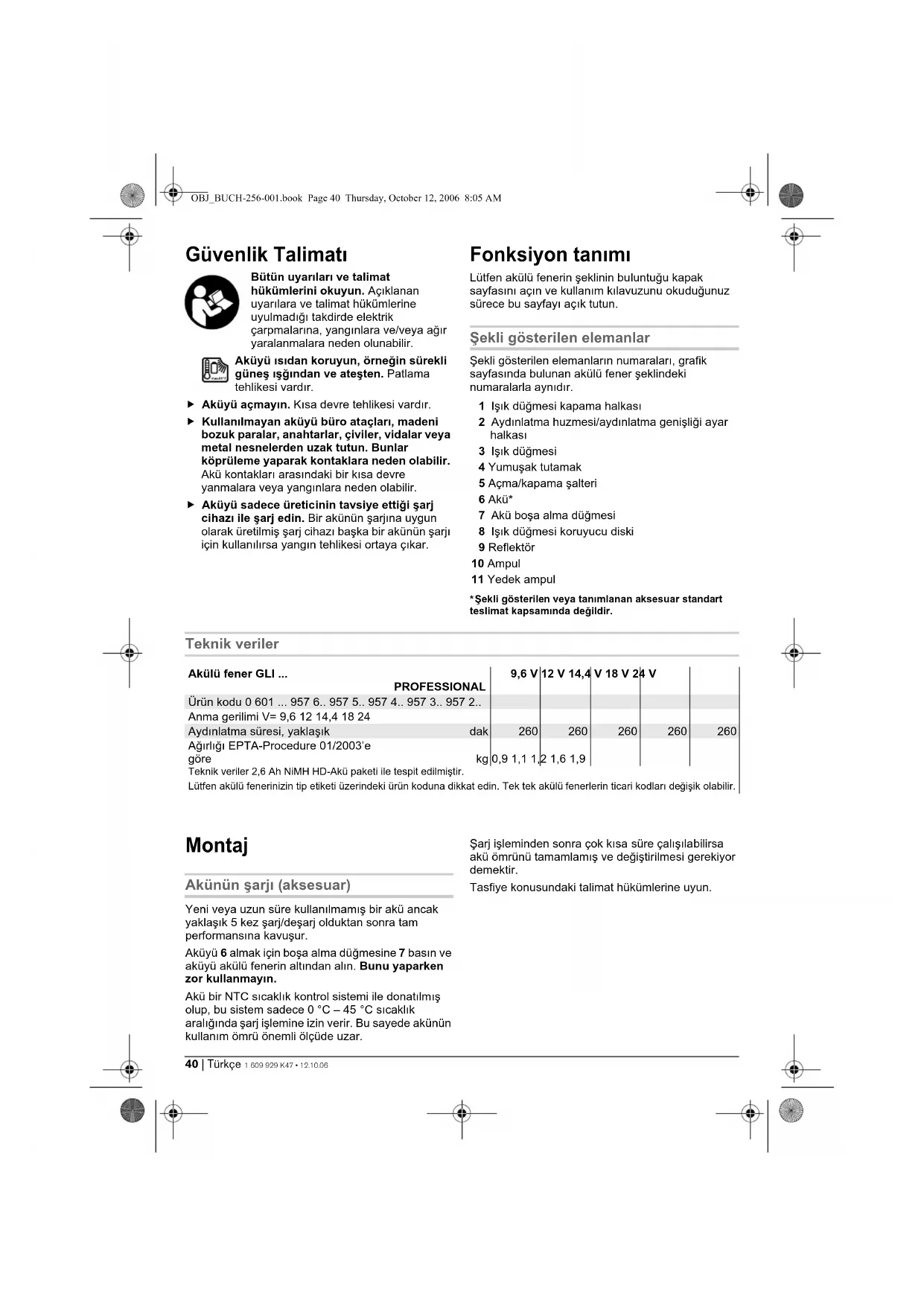

KULLANIM KILAVUZU GLI 18 V BOSCH

Bütün uyarları ve talimat hükümlerini okuyun. Açıklanan uyarılara ve talimat hükümlerine uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olunabilir.

Aküyü ıslıdan koruyun, örneğin sürekli güneş ışgından ve ateşten. Patlama tehlikesi vardır.

• Aküyü açmayın. Kısa devre tehlikesi vardır.
  Kullanılmayan aküyü büro ataçları, madeni bozuk paralar, anahtarlar, çiviler, vidalar veya metal nesnelerden uzak tutun. Bunlar köprüleme yaparak kontaklara neden olabilir. Akü kontakları arasındaki bir kısa devre yanmalara veya yangınlara neden olabilir.
  Aküyü sadece üreticinin tavsiye ettiği şarj cihazı ile şarj edin. Bir akünün şarjına uygun olarak üretilmiş şarj cihazı başka bir akünün şarj için kullanılırsa yangın tehlikesi ortaya çıkar.

Fonksiyon tanımı

Lütfen akülü fenerin şeklinin bulunduğu kapak sayfasını açın ve kullanım kılavuzunu okuduğunuz sürece bu sayfayı açık tutun.

Şekli gösterilen elemanlar

Şekli gösterilen elemanların numaraları, grafik sayfasında bulunan akülü fener şeklindeki numaralarla aynıdır.

1 Işık düğmesi kapama halkası

2 Aydınlatma huzmesi/aydınlatma genişliği ayar halkası

3 Işık düğmesi

4 Yumuşak tutamak

5 Açma/kapama şalteri

6 Akü*

7 Akü boşa alma düğmesi

8 Işık düğmesi koruyucu diski

9 Reflektör

0 Ampul

11 Yedek ampul

*Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsamında değildir.

Teknik veriler

Akülü fener GLI ...		9,6 V	12 V 14,4	V 18 V 24	V
PROFESSIONAL
Ürün kodu 0 601 ... 957 6.. 957 5.. 957 4.. 957 3.. 957 2..
Anma gerilimi V= 9,6 12 14,4 18 24
Aydınlatma süresi, yaklaşık	dak	260	260	260	260	260
Ağırlığı EPTA-Procedure 01/2003'e göre	kg	0,9 1,1 1,2	1,6 1,9

Teknik veriler 2,6 Ah NiMH HD-Akü paketi ile tespit edilmiştir.
Lütfen akülü fenerinizin tip etiketi üzerindeki ürün koduna dikkat edin. Tek tek akülü fenerlerin ticari kodları değişik olabilir.

Montaj

Akünün şarji (aksesuar)

Yeni veya uzun süre kullanılmamış bir akü ancak yaklaşık 5 kez şarj/deşarj olduktan sonra tam performansına kavuşur.

Aküyü 6 almak için boşa alma düğmesine 7 basın ve aküyü akülü fenerin altından alın. Bunu yaparken zor kullanmayın.

Akü bir NTC sıcaklık kontrol sistemi ile donatılmış olup, bu sistem sadece 0 °C – 45 °C sıcaklık aralığında şarj işlemine izin verir. Bu sayede akünün kullanım ömrü önemli ölçüde uzar.

Şarj işleminden sonra çok kısa süre çalışılabilirsa akü ömrünü tamamlamış ve değiştirilmesi gerekiyor demektir.

Tasfiye konusundaki talimat hükümlerine uyun.

Ampulün değiştirilmesi

(Bakınız: Şekil A)

• Akülü fenerin kendinde bir çalışma yapmadan önce her defasında aküyü çıkarın.
  ▶ Ampulü değiştirirken dikkat! Ampule dokunmayın. Ampulü en azından 10 soğumaya bırakın. Kızgın ampule dokunursanız yanabilirsiniz.

Açıklama: Ampulü değiştirirken yumuşak bir bez veya havlu kullanın. Cam yüzeylere hiçbir zaman çıplak elle dokunmayın. Aksi takdirde ampul zarar görebilir.

• Kapama halkasını 1 saat hareket yönünün tersine çevirerek alın.
• Koruyucu diski 8 ve reflektörü 9 alın.
• Ampulü 10 yaklaşık 90° derececa saat hareket yönünün tersine çevirin ve çekerek çıkarın. Yedek ampul 11 gövde içindedir.
• Yeni ampulü 10 yerine takın ve kilitleme yapıncaya kadar saat hareket yönünde yaklaşık 90° derece çevirin.
• Reflektörü 9 fenerin baş kısmına yerleştirin ve bu sırada ampule 10 hasar vermeyin.
• Koruyucu diski 8 kapama halkası 1 içine yerleştirin ve kapama halkasını fener başına 3 vidalayın. Halkanın yerine tam olarak oturduğundan emin olun.

işletim

Çalıştırma

Akünün yerleştirilmesi

▶ Sadece akülü fenerin tip etiketinde belirtilen gerilime uygun orijinal Bosch 0-Pack aküler kullanın. Yabancı akülerin kullanılması yaralanmalara ve yangınlara neden olabilir.

Şarj edilmiş aküyü 6 hissedilir biçimde kavrama yapıncaya ve tutamak aynı hizaya gelinceye kadar tutamağı itin.

Açma/kapama

Akülü feneri açmak için açma/kapama şalterini 5 yukarı itin.

Akülü feneri kapatmak için açma/kapama şalterini 5 aşağı itin.

Reflektör konumunun değiştirilmesi

Fener başını 3 saat hareket yönünün tersine en fazla 90° derece çevirerek yukarı doğru hareket ettirebilirsiniz.

Işık huzmesinin/aydınlatma genişliğinin değiştirilmesi

BOSCH

Ayar halkasını 2 çevirmek suretiyle ışık huzmesini veya reflektörün aydınlatma genişliğini değiştirebilirsiniz.

Çalışırken dikkat edilecek hususlar

Düşük sıcaklıklarda ışık şiddeti ve ışık süresi kısa olabilir.

Bosch NiMH-Aküler kullanıldığında - 10 °C derecenin altındaki sıcaklıklarda performans düşük olur.

Yumuşak tutamak

Tutamak yüzeyi 4 (yumuşak tutamak) elden kaymaya karşı emniyet sağlar ve akülü fenerin kullanımını kolaylaştırır.

Bakım ve servis

Bakım ve temizlik

Akülü feneriniz dikkatlı üretim ve test yöntemlerine rağmen arıza yapacak olursa, onarımı Bosch Elektrikli El Aletleri Yetkili Servisinde yaptırın.

Bütün başvurularınız ve yedek parça siparişlerinizde lütfen akülü fenerin tip etiketinde bulunan 10 hanelik ürün kodunu belirtin.

Servis ve müşteri danışmanı

Dağınık görünüş şekillerini ve yedek parçalara ait bilgileri şu adreste bulabilirsiniz: www.bosch-pt.com

Müşteri Danışmanı: .....+90 (0)2 12 / 3 35 06 66

Müşteri Servis Hattı: .....+90 (0)2 12 / 3 35 07 52

Tasfiye

Akülü fenerler, aksesuar ve ambalaj malzemesi çevre koruma hükümlerine uygun olarak tasfiye edilmelidir.

Sadece AB üyesi ülkeler için:

Akülü feneri evsel çöplerin içine atmayın! Elektronik ve elektrikli el aletlerine ilişkin 2002/96/EG sayılı Avurapa Yönetmeliği ve bunun ulusal hukuka uyarlanmış hükümleri uyarınca

kullanım ömrünü tamamlamış akülü fenerler ayrı ayrı toplanmak ve çevre dostu yeniden kazanım merkezlerine gönderilmek zorundadır.

Aküler/Bataryalar:

Ni-Cd: Nikel-Kadmiyum

Dikkat: Bu aküler çok zehirli ağır metal olan kadmiyum içerir.

Aküleri ve bataryaları evsel çöplerin içine, ateşe veya suya atmayın. Aküler ve bataryalar toplanmak, tekrar kazanım işlemine tabi tutulmak ve çevre dostu bir yöntemle tasfiye edilmek zorundadır.

Sadece AB üyesi ülkeler için:

91/157/AET Yönetmeliği uyarınca arızalı veya kullanım ömrünü tamamlamış aküler ve bataryalar yeniden kazanım işlemine tabi tutulmak zorundadır.

Değişiklik haklarımız saklıdır.
