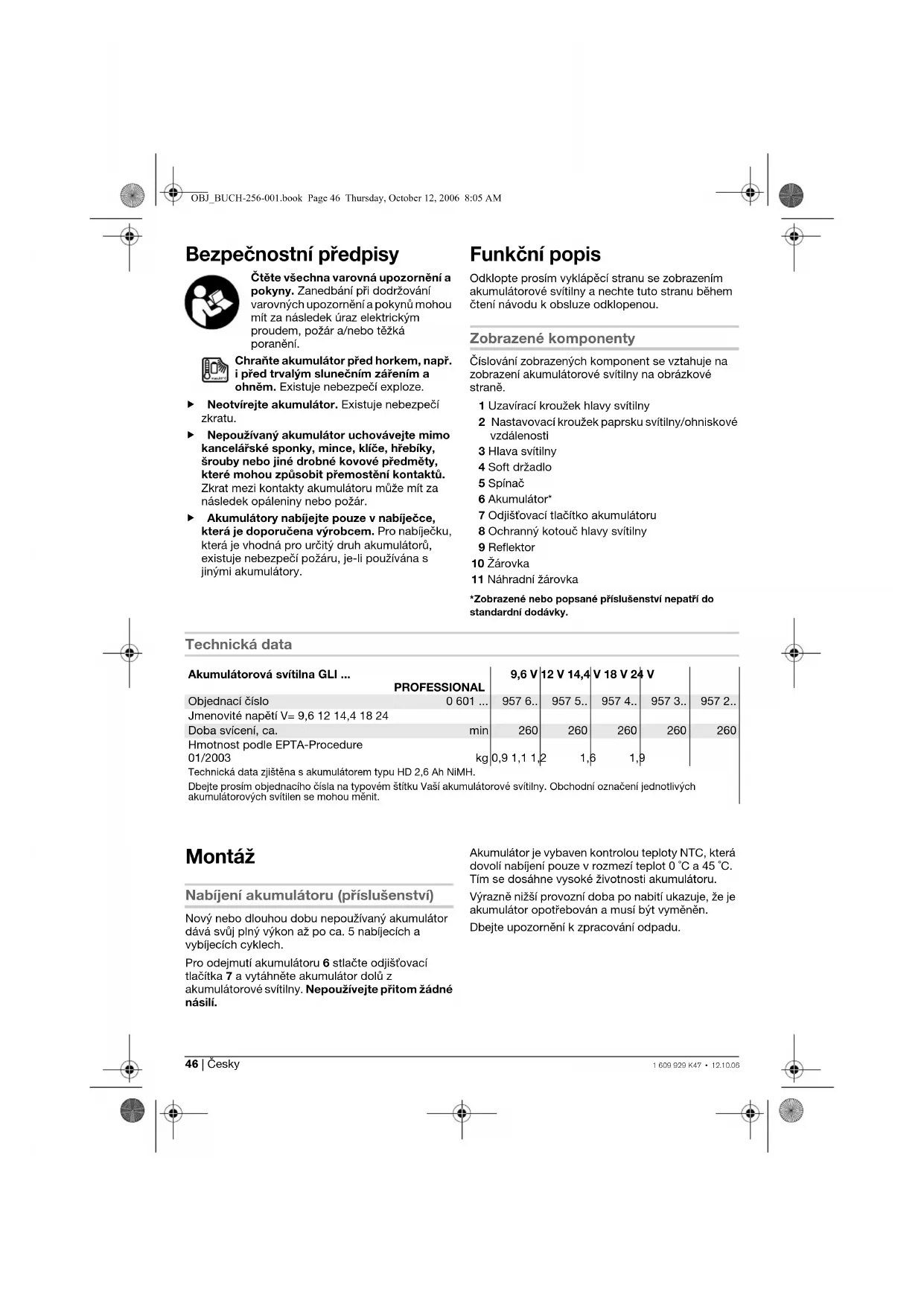

NÁVOD K OBSLUZE GLI 18 V BOSCH

• Otočte uzavírací kroužek 1 proti směru hodinových ručiček a odejměte jej.

• Odejměte ochranný kotouč 8 a reflektor 9.

• Otočte žárovku 10 o ca. 90° proti směru hodinových ručiček a vytáhněte ji ven. Náhradní žárovka 11 se nachází dole v tělese.

• Nasate novou žárovku 10 a otočte ji o ca. 90° ve směru hodinových ručiček až se zajistí.

• Nasate reflektor 9 do hlavy svítilny bez toho, aby se žárovka 10 poškodila.

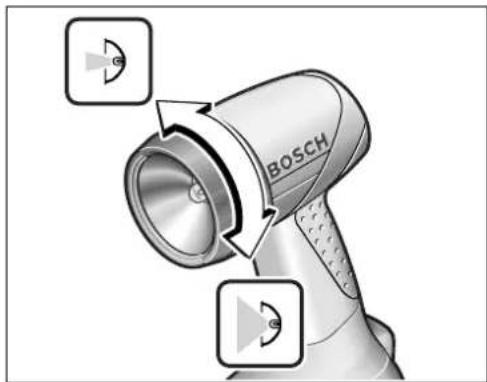

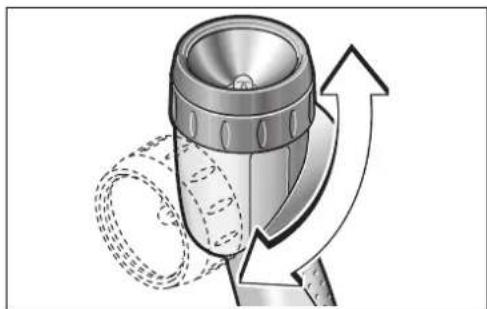

• Nasate ochranný kotouč 8 do uzavíracího kroužku 1 a uzavírací kroužek našroubujte na hlavu svítilny 3. Dbejte přitom na správné usazení. Provoz Uvedení do provozu Nasazení akumulátoru f Používejte pouze originální akumulátory Bosch O-Pack s napětím uvedeným na typovém štítku Vaší akumulátorové svítilny. Použití jiných akumulátorů může vést k poraněním a nebezpečí požáru. Nasate nabitý akumulátor 6 do držadla až znatelně zaskočí a přesvědčivě přiléhá k držadlu. Zapnutí – vypnutí Pro uvedení do provozu posuňte spínač 5 nahoru. Pro vypnutí akumulátorové svítilny posuňte spínač 5 dolů. Změna nastavení reflektoru Hlavu svítilny 3 můžete otočením proti směru hodinových ručiček natočit nahoru o maximálně 90°. Změna paprsku svítilny/změna ohniskové vzdálenosti Otáčením nastavovacího kroužku 2 můžete měnit paprsek svítilny resp. ohniskovou vzdálenost reflektoru. Pracovní pokyny Při nízkých teplotách může být účinnost světla menší a doba svícení kratší. Při použití akumulátorů Bosch NiMH je při teplotách pod – 10 °C k dispozici jen omezená kapacita. Soft držadlo Plocha držadla 4 (soft držadlo) zvyšuje bezpečnost proti vyklouznutí a stará se tak o lepší uchopitelnost a ovladatelnost akumulátorové svítilny. OBJ_BUCH-256-001.book Page 47 Thursday, October 12, 2006 8:05 AM48 | Česky 1 609 929 K47 • 12.10.06 Údržba a servis Údržba a čištění Pokud dojde přes pečlivou výrobu a zkoušky k poruše akumulátorové svítilny, nechte provést opravu v autorizovaném servisním středisku pro elektronářadí Bosch. Při všech dotazech a objednávkách náhradních dílů nezbytně prosím uvádějte 10-místné objednací číslo podle typového štítku akumulátorové svítilny. Servis a poradenství pro zákazníky Technické výkresy a informace k náhradním dílům naleznete na: www.bosch-pt.com Robert Bosch odbytová spol. s r.o. 142 01 Praha 4 – Krč Pod višňovkou 19 ✆ . . . . . . . . . . . . . . . . . . . . . +420 261 300 565 – 6 Fax . . . . . . . . . . . . . . . . . . . . . . . +420 244 401 170 Zpracování odpadů Akumulátorové svítilny, příslušenství a obaly by měly být dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí. Pouze pro země EU: Nevyhazujte akumulátorové svítilny do domovního odpadu! Podle evropské směrnice 2002/96/ES o starých elektrických a elektronických zařízeních a jejím prosazení v národních zákonech musejí být neupotřebitelné akumulátorové svítilny rozebrané shromážděny a dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí. Akumulátory/baterie: Ni-Cd: Nikl-kadmium Pozor: tyto akumulátory obsahují kadmium, vysoce jedovatý těžký kov. Ni-MH: Nikl-metalhydrid Nevyhazujte akumulátory/baterie do domovního odpadu, do ohně nebo vody. Akumulátory/baterie by se měly shromažovat, recyklovat nebo ekologicky zlikvidovat. Pouze pro země EU: Podle směrnice 91/157/EHS musí být vadné nebo vypotřebované akumulátory/baterie recyklovány. Změny vyhrazeny. OBJ_BUCH-256-001.book Page 48 Thursday, October 12, 2006 8:05 AMSlovensky | 491 609 929 K47 • 12.10.06 Bezpečnostné pokyny Prečítajte si všetky Výstražné upo- zornenia a bezpečnostné pokyny. Zanedbanie dodržiavania Výstražných upozornení a pokynov uvedených v na- sledujúcom texte môže ma za násle- dok zásah elektrickým prúdom, spô- sobi požiar a/alebo ažké poranenie. Chráňte akumulátor pred horúčavou, napr. aj pred trvalým žiarením slnečného svetla a pred ohňom. Hrozí nebezpečenstvo výbuchu. f Akumulátor neotvárajte. Hrozí nebezpečenstvo skratovania. f Nepoužívané akumulátory neuschovávajte tak, aby mohli prís do styku s kancelárskymi sponkami, mincami, kúčmi, klincami, skrutkami alebo s inými drobnými kovovými predmetmi, ktoré by mohli spôsobi premostenie kontaktov. Skrat medzi kontaktmi akumulátora môže ma za následok popálenie alebo vznik požiaru. f Akumulátory nabíjajte len v takých nabíjačkách, ktoré odporúča výrobca akumulátora. Ak sa používa nabíjačka, určená na nabíjanie určitého druhu akumulátorov, na nabíjanie iných akumulátorov, hrozí nebezpečenstvo požiaru. Popis fungovania Vyklopte si láskavo vyklápaciu stranu s obrázkami akumulátorovej lampy a nechajte si ju vyklopenú po celý čas, ke čítate tento Návod na používanie. Vyobrazené komponenty Číslovanie jednotlivých komponentov sa vzahuje na vyobrazenie akumulátorovej lampy na grafickej strane tohto Návodu na používanie. 1 Uzavierací krúžok hlavy lampy 2 Krúžok na nastavenie svetelného lúča/ ohniskovej vzdialenosti 3 Hlava lampy 4 Rukovä s mäkkou podložkou tlmiacou vibrácie 5 Vypínač 6 Akumulátor* 7 Tlačidlo uvonenia aretácie akumulátora 8 Ochranné skielko pre hlavu lampy 9 Reflektor 10 Žiarovka 11 Náhradná žiarovka *Zobrazené alebo popísané príslušenstvo nepatrí do základnej výbavy produktu. Technické údaje Montáž Nabíjanie akumulátorov (Príslušenstvo) Nový akumulátor alebo akumulátor, ktorý sa dlhší čas nepoužíval, dáva plný výkon až po cca 5 nabíjacích a vybíjacích cykloch. Ak potrebujete akumulátor 6 vybra, stlačte uvoňovacie tlačidlá 7 a vytiahnite akumulátor z akumulátorovej lampy smerom dole. Nepoužívajte pritom nadmiernu silu. Akumulátor je vybavený tepelnou poistkou NTC, ktorá dovolí nabíjanie akumulátora len v rozsahu teplôt medzi 0 ˚C a 45 ˚C. Vaka tomu sa zabezpečí vyššia životnos akumulátora. Výrazne skrátená prevádzková doba akumulátora po nabití signalizuje, že akumulátor je opotrebovaný a treba ho vymeni za nový. Dodržiavajte pokyny na likvidáciu. Akumulátorová lampa GLI ... PROFESSIONAL 9,6 V 12 V 14,4 V 18 V 24 V Vecné číslo 0 601 ... 957 6.. 957 5.. 957 4.. 957 3.. 957 2.. Menovité napätie V= 9,6 12 14,4 18 24 Doba svietenia, cca min 260 260 260 260 260 Hmotnos poda EPTA-Procedure 01/2003 kg 0,9 1,1 1,2 1,6 1,9 Technické údaje zisované s akumulátorovou batériou 2,6 Ah NiMH HD – akkupack. Všimnite si láskavo vecné číslo na typovom štítku svojej akumulátorovej lampy. Obchodné názvy jednotlivých akumulátorových lámp sa môžu odlišova. OBJ_BUCH-256-001.book Page 49 Thursday, October 12, 2006 8:05 AM50 | Slovensky 1 609 929 K47 • 12.10.06 Výmena žiarovky (pozri obrázok A) f Pred každou prácou na akumulátorovej lampe z nej vyberte akumulátory. f Pri výmene žiarovky postupujte opatrne! Nedotýkajte sa horúcej žiarovky. Žiarovku nechajte vychladnú na dobu minimálne 10 minút. Horúca žiarovka by Vám mohla spôsobi popáleniny. Upozornenie: Na výmenu žiarovky použite nejakú mäkkú handričku. Nedotýkajte sa v žiadnom prípade holými rukami sklenej banky žiarovky. Žiarovka by sa totiž mohla poškodi.
