Produkttyp	Professionell borrhammare
Märke	Bosch
Modell	GBH 540 DCE Professional
Strömförsörjning	Nät 230 V (220-240 V)
Nominell upptagen effekt	1500 W
Tomgångsvarvtal	170 - 340 varv/min
Slagfrekvens (borrning)	1500 - 2900 min⁻¹
Slagfrekvens (mejsling)	1500 - 3050 min⁻¹
Enkel slagenergi (EPTA 05/2009)	8,8 J
Verktygsfäste	SDS-max
Max. borrdiameter i betong (spiralborr)	40 mm
Max. borrdiameter i betong (genombrottsborr)	55 mm
Max. borrdiameter i murverk (hålsåg)	90 mm
Antal mejselpositioner (Vario-Lock)	12
Vikt (enligt EPTA 01:2014)	6,8 kg
Skyddsklass	II (dubbelisolerad)
Ljudtrycksnivå (EN 60745)	93 dB(A)
Ljudeffektnivå	104 dB(A)
Vibrationer (betongborrning) – värde a_h	10,5 m/s² (K=4,4 m/s²)
Vibrationer (mejsling) – värde a_h	7,5 m/s² (K=1,5 m/s²)
Vibrationsdämpningssystem	Inbyggt i handtaget (softgrip-yta)
Överbelastningskoppling	Ja (kopplar ur spindeln vid blockering)
Constant-Electronic	Ja (håller varvtalet under belastning)
Dammskyddskåpa	Ja (skyddar verktygsfästet)
Display	Serviceindikator (slitna kol) och stand-by-indikator (spänning närvarande)
Smörjning	Permanent central smörjning (underhållsfri)

Vanliga frågor - GBH 540 DCE Professional BOSCH

Hur byter man arbetsverktyget på GBH 540 DCE Professional?

För att byta verktyg, rengör och smörj lätt verktygsskaftet. För in det i SDS-max-verktygsfästet genom att vrida tills det snäpper fast. Kontrollera infästningen genom att dra i verktyget. För att ta bort det, tryck låshylsan (ring 2) bakåt och dra ut verktyget.

Hur ställer man in mejselpositionen med Vario-Lock-systemet?

Montera mejseln i verktygsfästet. Ställ rotationsstoppomkopplaren (3) i Vario-Lock-läget. Vrid verktygsfästet till önskat läge (12 möjliga positioner). Sätt sedan tillbaka omkopplaren i mejslingläget för att låsa.

Vilken typ av fett ska man använda för SDS-max-verktyg?

Använd ett speciellt fett för SDS-max-verktyg, tillgängligt från Bosch. Applicera ett tunt lager på verktygsskaftet före montering. Apparatens centralsmörjning är permanent och kräver inget underhåll.

Vad betyder det när serviceindikatorn lyser eller blinkar?

Serviceindikatorn (8) lyser eller blinkar cirka 8 timmar innan kolen är slitna. Apparaten stannar automatiskt när kolen är slitna. Skicka verktyget till en Boschs serviceverkstad för byte av kol.

Varför startar inte verktyget trots att stand-by-indikatorn lyser?

Om stand-by-indikatorn (9) lyser men verktyget inte startar, kan det indikera ett internt fel. Skicka verktyget till en Boschs serviceverkstad för diagnos och reparation.

Hur rengör man dammskyddskåpan?

Dammskyddskåpan (1) förhindrar att damm tränger in i verktygsfästet. Den måste bytas omedelbart om den är skadad. Rengöring sker med en torr trasa; använd inte lösningsmedel. Låt en serviceverkstad byta kåpan vid behov.

Vilken slagenergi har GBH 540 DCE Professional?

Enkel slagenergi är 8,8 joule enligt EPTA 05/2009. Detta möjliggör effektiv borrning i betong upp till 40 mm diameter med spiralborr.

Hur använder man Vario-Lock-läget för att ställa in mejselpositionen?

Ställ rotationsstoppomkopplaren (3) i Vario-Lock-läget. Vrid verktygsfästet till önskat läge (hörbart klick). Sätt sedan tillbaka omkopplaren i mejslingläget för att låsa mejseln i den positionen.

Är det möjligt att borra utan slag (normal borrning) med denna hammare?

Nej, GBH 540 DCE Professional är endast avsedd för slagborrning och mejsling. Den har inget läge för borrning utan slag.

Hur underhåller man motorn och förlänger verktygets livslängd?

Håll ventilationsöppningarna rena för att undvika överhettning. Byt skadad dammskyddskåpa. Låt kolen kontrolleras regelbundet: serviceindikatorn visar när de är slitna. Överlåt all reparation till en auktoriserad Bosch serviceverkstad.

BRUKSANVISNING GBH 540 DCE Professional BOSCH

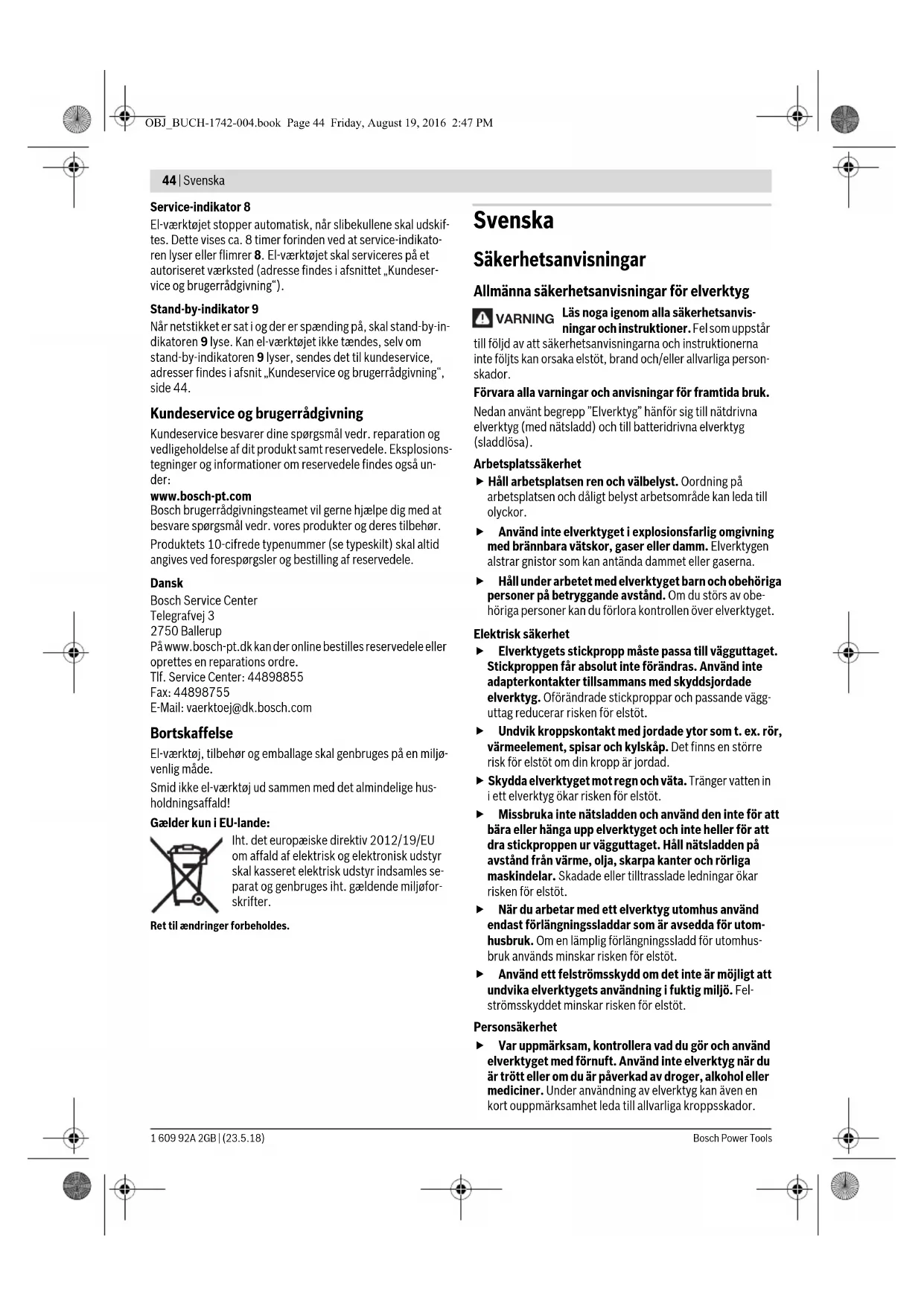

Allmanna sakerhetsanvisningar for elverktyg

WARNING

Las noga igenom alla sakerhetsanvisin- ningar och instruktioner.Felsom uppSTAR

till foljd av att sakerhetsanvisingarna och instruktionerna inte foljts kan orsaka elstot, brand och/eller allvarliga personskador.

Forvara alla varningar och anvisningar for framtida bruk.

Nedan anvant begrapp "Elverktyg" hänfor sig till natdrivna elverktyg (med natsladd) och til batteridrivna elverktyg (sladdlosa).

Arbetsplatssakerhet

Häll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dalgit belyst arbetsområde kan leda till olyckor.
Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser aller damm. Elverktygen alstrar gnistor som kan anteanda dammet aller gaserna.
Häll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störsvä obehöriga personer kan du förlora kontrollen over elverktyget.

Elektrisk sakerhet

Elverktygets stickpropp maste passa till vagguttaget. Stickproppen farr absolut inte forandras. Anvand inte adapterkontakter tillsammans med skyddsjordade elverktyg.Oforandrade stickpropp och passande vagguttag reducera rasken for elstot.
Undvik kroppskontakt med jordade ytor som t. ex. ror, varmeelement, spisar och kylskap. Det finns en storre risik for elstot om din kropp ar jordad.
Skydda elverktyget mot regn och vata. Träger vatten in iett elverktyg ökar risiken for elastöt.
Missbruka inte natsladden och använd den inte for att bärä eller hänga upp elverktyget och inte heller for att dra stickproppen ur vagguttaget. Häll natsladden på avständ frän varme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledninger ökar risiken for elstöt.
När du arbetar med ett elverktyg utomhus använd endast forlängningssladdar som ar avsedda for utomhusbruk. Om en lamplig forlängningssladd for utomhusbruk används minskar risken for elstöt.
Använd ett felströmsskydd om det inte ar möjligt att undvika elverktygets använding i fuktig milj. Felströmsskyddet minskar risken for elstöt.

Personsakerhet

Var uppmarksam, kontrollera vad du gör och använd elverktyget med fornuft. Använd inte elverktyg Near du arrottller om du ar paverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmarksamhet leda till allvarliga kroppsskador.

Svenska|45

Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t.ex. dammftermask, halkfria sakerhetsskor, skyddsjalm och horselskydd reducerar allefter elverktygets typ och användning risiken for kroppsskada.
Undvik oavsiktlig igangsattning. Kontrollera att elverktyget ar frankopplat innan du ansluter stickproppen till vaggutaget och/eller ansluter/tar bort batteriet, tar upp erlar elverktyget. Om du bar elverktyget med fingret pa stromstallaren erer ansluter pakopplat elverktyg til natstrommen kan olycka uppsta.
- Tabortalla inställningsverktyg och skruvnycklar innan du koplar pa elverktyget. Ett verktyg ell en nyckeli en roterande component kan medfora kroppsskada.

Undvik onormala kroppsställningar. Se till att du stär stadigt och häller balansen. I detta fall kan du lättare kon-trollera elverktyget i ovängtade situationer.
Bär lämpiga arbetskläder. Bär inte lost hängande kläder aller smycken. Håll haret, kläderna och handskarna på avständ frän rörliga delar. Lõst hängande kläder, langt帽子 smycken kan dras in av roterande delar.
När elverktyg används med dammutsugnings- och-uppsamlingsutrustning, se till att dessa ar ratt monterade och används på korrekt satt. Använding av dammutsugning minskar de risker damm orsakar.

Korrekt användning och hantering av elverktyg

Overbelasta inte elverktyget. Använd für aktuellt arbete avsett elverktyg. Med ett lampligt elverktyg kan du arbeta bättre och sakrare inom angivet effektområde.
Ett elverktyg med defekt stromställare fär inte langre användas. Ett elverktyg som inte kan koplas in uller ur ar farligt och maste repareras.
Dra stickproppen ur vagguttaget och/eller ta bort batteriet innan inställninger utfors, tillbehorsdilar byts ut eller elverktyget lagras. Denna skyddsagrd forhindrar oavsiktlig inkoppling av elverktyget.
Forvara elverktygen oatkomlga for barn. Lat elverktyget inte anvandas av personer som inte ar fortrognamed dess anvandning ell er inte latentenna anvising. Elverktygen ar farligom de anvands av oerfarna personer.
Skot elverktyget omsorgsfullt. Kontrolera att rørliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets Funktioner paverkas menligt. Lat skadade delar repareras innan elverktyget tas i bruk. Manga olyckor orsakas av dålgigt sköttä elverktyg.
Häll skärverktygen skarpa och rena. Omsorgsfullt sköttta skärverktyg med skarpa eggarkommen inte sä lätt i klam och gär lättare att styra.
Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett satt som detinte ar avsett for kan farliga situationer uppsta.

Service

Lát endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdeler. Detta garan-terar att elverktygets sakerhet upprathalls.

Sakerhetsanvisningar for hammare

Bär hörskyydd. Risk finns for att buller leder till hörskada.
Anvand extrahandtag om sabana levererats tillsammans med elverktyget. Risk finns for personskada om duforlorar kontrollen over elverktyget.
Häll i elverktyget endast vid de isolerade greppytorna när arbeten utförs på ställen där insatsverktyget kan skada dolda elledningar eller egen nitsladd. Kontakt med en spanningsforande ledning kan satta maskinens metalldilar under spanning och leda till elstöt.
Använd lampliga detektorer für att lokalisera dolda forsörnjningsledninger erller konsultera det lokala eldistributionsbolaget. Kontakt med elledninger kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Inträngning i en vattenledning kan orsaka materiell skada eller elstöt.
Häll i elverktyget med bada händerna under arbetet och se till att du stär stadigt. Elverktyget kan styras sak-rare med två hander.
Sakra arbetsstycket. Ett arbetsstycke som ar fastspant i en upspanningsanordning ell er tskruvstycke halls sakrare an med handen.
Vanta tills elverktyget stannat helt innan du lagger bort det. Insatsverktyget kan haka upp sig och leda till att du kan forlora kontrollen over elverktyget.

Produkt- och kapacitetsbeskrivning

Las noga igenom alla sakerhetsanvis- ningar och instruktioner. Fel som uppSTAR till foljd av att sakerhetsanvisingarna och instruktionerna inte foljts kan orsaka elstot, brand och/eller allvarlga persorskador.

Fäll upp sidan med illustration av elverktyget och häll sidan uppfälld nar du laser braupsanvisningen.

Ändamälsenig användning

Maskinen ar avsedd for slagborrning i betong, tegel och sten liksom aven for mejsling.

Illustrerade komponenter

Nummeringen av komponenterna hanvisar till illustration av elverktyget pa grafiksida.

1 Dammskyddskapa
2 Sparrhylsa
3 Vridstopp-brytare
4 Vibrationsdamping
5 Strömställare Till/Frå
6 Handgrepp (isolerad greppyta)
7 Ställratt forfval av varvtil/slagtal

46 | Svenska

8 Serviceindikering

9 Standby-indikering

10 Stodhandtag (isolerad greppyta)

Ibruksanvisingen avbildat och beskrivet tillbehör ingär inte i standardleveransen. I värt tillbehörssprogram beskrivs allt tillbehör som finns.

Tekniska data

Borrhammare GBH 5-40 DCE
Produktnummer		3611 B64 0..
Upptagen märkeffekt	W	1
Varvital	min-1	170 - 340
Slagtal
- Börning	min-1	1500 - 2900
- Mejseldrift	min-1	1500 - 3050
Enkelslagstyrka enligt
EPTA-Procedure 05/2009	J	8,8
Mejsellägen		12
Verktygsfeste		SDS-max
Smörjning		Central perma-nentsmörjning
Max. borr-Ø
- Betong (med spiralborr)	mm	40
- Betong (med haltagningsborr)	mm	55
- Murverk (med hãlborrrkona)	mm	90
Vikt enligt
EPTA-Procedure 01:2014	kg 6,8
Skyddsklass		II /II

Uppgifterna gäller for en markspanning pa [U] 230 V. Vid avvikande spanning och for utforanden i vissaalander kan uppgifterna variera.

Buller-/vibrationsdata

Bullernivāvara de fornmedlas enligt EN 60745-2-6.

Maskinens A-vägda ljdnivä uppnär i typiska fall: Ljudtryck-sniva 93 dB(A); ljudeffektniva 104 dB(A). Onogrannhet K = 3dB.

Använd hörskelskydd!

Totala vibrationsemissionsvarden a_h (vektorsumma ur tre riktninger) och onoggrannhet K framtaget enigt EN 60745-2-6:

Hammarborrning i betong: a_h = 10,5m / s^2 K = 4,4m / s^2 Mejsla: a_h = 7,5m / s^2 K = 1,5m / s^2

Mätningen av den vibrationsniva som anges i denna anvising har utförts enigt en matmetod som ar standardiserad i EN 60745 och kan anvandas vid jämförelse av olika elverktyg. Matmetoden ar även lamplig for preliminar bedömning av vibrationsbelastningen.

Den angivna vibrationsnivan representar den huvudsakliga.
anvandningen av elverktyget. Om daremot elverktyget
anvands for andra andamal, med olica tillbehor, med andra
insatsverktyg ellre inte underhahllits ordentigt kan vibrationsnivan avvika.Harvid kan vibrationsbelastningen under
arbetsperiodenoka betydligt.

For en exakt bedomning av vibrationsbelastningen bor aven de tider beaktas nar elverktyget ar frankopplat erer ar igang, men inte anvands. Detra reducerar tydligt vibrationsbelastninger for den totala arbeitsperioden.

Bestam extra sakerhetsatgder for att skydda operatoren mot vibrationernas inverkan t. ex.: underhall av elverktyget och insatsverktygen, att halla handerna varma, organisation av arbetsforloppen.

Montage

Dra stickproppen ur natuttaget innan arbenuten utfors pa elverktyget.

Stöhandtag

1Anvand alltid elverktyget med stodhandtag 10.

Stödhandtaget 10 kan valfritt svängas for att uppnä en saker och vilsam kroppssällning.

Vrid undre greppdelen pa stodhandtaget 10 moturs och svang stodhandtaget 10 till onskat lage. Dra sedan fast undre greppdelen pa stodhandtaget 10 medurs.

Verktygsbyte

Medverktgysfastet SDS-maxkaninsatsverktygetbytasenkelt och smidigt utan extra verktyg.

Dammskyddskapan 1 hindrar i stor utstrackning borrdamm fran att under arbetet trangain i verktygsfastet. Vid montering av verktyg se till att dammskyddskapan 1 inte skadas.

Byt omedelbart ut en skadad dammskyddskapa. Lat en serviceverkstad utfora detta.

Insättnig av insatsverktyg (se bild A)

Rengor insatsverktygets insticksanda och smorj latt med fett.
- Placera insatsverktyget med en vridröelse i verktygshällaren tills verktyget automatiskt laser.
- Kontrollera lásningen genom att dra i verktyget.

Borttagning av insatsverktyget (se bild B)

• Skjutspärrhylsan 2bakat och taut insatsverktyget.

Damm-/spanutsugning

Dammet fran material som t. ex. blyhaltig malning, vissa traslag, mineraler och metall kan vara halsovadligt. Beroring ell er inanding av dammet kan orsaka allergiska reaktioner och/eller andningsbesvar hos anvandaren ell personer som uppehaller sig i narhen.

Vissa damm fran ek eller bok anses vara cancerogena, speciell t i forbindelse med tillsatsamnen for trabehandling (kromat, trakonserveringsmedel). Endast yrkesman farr bearbeta asbesthaltigt material.

• Set till arbetsplaten ar vãl ventilerad.
  -VirekommendererettandningsskyddifilterklassP2.

Beakta de foreskrifter som i aktuellt land gäller for bearbetat material.

Drift

Driftstart

Beakta natspaffening! Kontrollera att stromkallans spanning overensstammer med uppgifternpa elverktygets typskylt. Elverktyg markta med 230 V kan aven anslutas till 220 V.

Svenska|47

Anvisning: Åndring av driftsatt fär endast ske på frankopplat elverktyg! I annat fall kan elverktyget skadas.

Vrid vridstopp-brytaren 3 till onskat lage.

Om insatsverktyget inte roterar genast vid inkoppling, lat elverktyget g a pa lagt varvtil tills insatsverktyget startup.

Lage Vario-Lock für inställning av mejselläget

Lage for Mejsling

I laget "Mejsling" ökas vid inkoppling automatiskt det med ställratten 7 forvalda slagtalet, varvid elverktyget vid mejsling arbetar med högre effekt.

In-/urkoppling vid bordrift

For att spara energia, koppla pa elverktyget endast nár du vill anvanda det.

Tryck for start av elverktyget ned stromstellaren Till/FrAn 5 och häll den nedtryckt.
För frankoppling av elverktyget slapp strömställaren Till/Frän 5.

In-/urkoppling vid mejsling

For att spara energia, koppla pa elverktyget endast när du vill anvanda det.

-Tryck for inkoppling av elverktyget stromstellaren Till/Fran 5 upptill (I) tills den laser.
För frankoppling av elverktyget tryck stromstellaren Till/Fran 5 neddill (0) och slapp den.

Vid lag temperatur uppnar elverktyget forst after en viss tid full hammar-/slageffekt.

Tack vare reglerelektroniken kan varv- och slagtalet stallas in steglost enligt materialet.

Konstantelektroniken häller det inställda varv- och slagtalet i de narmaste konstant vid tomgang och drift med belastning.

När stickproppen ansluts till natuttaget erler after stromavbrott ställer den elektroniska regleringen automatiskt in högsta varv- och slagtal. Detta medfor att verktyget startar medoptimal effekt även om ställratten 7 ar installd pa lagre effekt.

Välj med ställratten 7 det slagtal som ár lämpigast for materiaiet.

Vardena i tabellen nedan ar riktvarden.

Använding Ställrattens

lage

Bearbetning av murbruk/latt byggnadsmaterial

Om insatsverktygetkommeniklammehler hakar fast kopplas borrrspindels drivning frän. Häll stadigt i elverktyget med bada händerna och stadigt for att motverka de krafter som uppstár.
Slagenast ifran elverktyget och talossinsatsverktyget om elverktyget fastnar. Om ett elverktyg slas till när borrverktyget har fastnat uppstar hoga reaktrionsmoment.

Änderng av mejselläget (Vario-Lock)

Mejseln kan sparras i 12 lagen. Därfor ar det alltid möjlg att inta en optimal arbetsposition.

-Lagg in mejseln i verktygsfastet.
Vrid vridstopp-brytaren 3 till lage "Vario-Lock" (se "Inställ- ning av driftsatt", sidan 47).
Vrid insatsverktyget till mejsellaget.
Vrid vridstopp-brytaren 3 till lage "mejsling". Verktygshalaren ar darmed last.

Vridstopp-brytaren 3 mäste alltid stä i lage "Mejsling" vid mejsling.

Arbetsanvisningar

Dra stickproppen ur nätuttaget innan arbeten utfors pa elverktyget.

Vibrationsdampning

Vibration

Den integrerade vibrationsdampningen reducer uppsta-ende vibrationer.
Mjukhandtaget ökar sakerheten mot avglidning och ger)därfor bättre grepp på elverktyget samtidigt som det underlättar hanteringen.

Underhäll och service

Underhäll och rengöring

Dra stickproppen ur nätuttaget innan arbeten utfors pa elverktyget.

48|Norsk

Häll elverktyget och dess ventilationsöppninger rena für bra och säkert arbete.
Byt omedelbart ut en skadad dammskyddskapa. Lat en serviceverkstad utfora detta.

Om natsladden for bibehaillande av verktygets sakerhet maste bytas ut, sca byte ske hos Bosch ell er an auktoriserad serviceverkstad for Bosch-elverktyg.

Serviceindikering8

Vid forbrukade slapkol frankoplas elverktyget automatiskt.
Detta indikeras ca 8 timmar pa forhand genom att serviceindikeringen 8 tandss erler blinkar. Elverktyget maste skickas till kundservicefor underhall. Adressen finns angiven i avsnittet "Kundtjanst och anvandarradgiving".

Standby-indikering 9

När stickproppen ar ansluten och natström finns, tandstandby-indikeringen 9. Om elverktyget inte kan startas narstandby-indikeringen 9 lyser, maste verktyget sändas tillkundservicen; for adresser se avsnitt "Kundtjänst och anvandarradgivning", sidan 48.

Kundtjänst och användarrådgivning

Kundservicen ger svar pa fragor betraffande reparation och.
underhall av producerk or ch reservdeler. Sprangskisser och
information om reservdeler hitter du pa:

www.bosch-pt.com

Bosch anvandarradgivningssteamet hjalper garna vid fragor som galler vara Produkter och tillbehör.

Ange alltid vid forfrångningar och reservdelsbeställninger det 10-siffriga produktnumret som finns på produits typskylt.

Svenska

Elverktyg, tillbehör och forpackning sca omhändertas pa miljövänligt sätt für atervinning.

Släng inte elverktyg i hushàllsavfall!

Endast for EU-länder:

Enligte europeiska direktivet 2012/19/EU for kasserade elektriska och elektroniska appara rer och dess modifiering till nationell ratt maste obrukbara elverktyg omhandertas separat och pa miljovänligt satt lamnas in for atervinning.

Ändringar forbehalles.

Norsk

Merk: Du ma kun endre driftstypen nár elektroverktøyet er slätt av! Elektroverktøyet kan ellrs ta skade.

Drei dreiestopppbryeren 3 til onsket stilling.

Posijon til hammerboring

Jag aui jkll oai jgbl

ooJusuill sdy sic. aUjgSll oosllasss
