KASUTUSJUHEND GBH 540 DCE Professional BOSCH

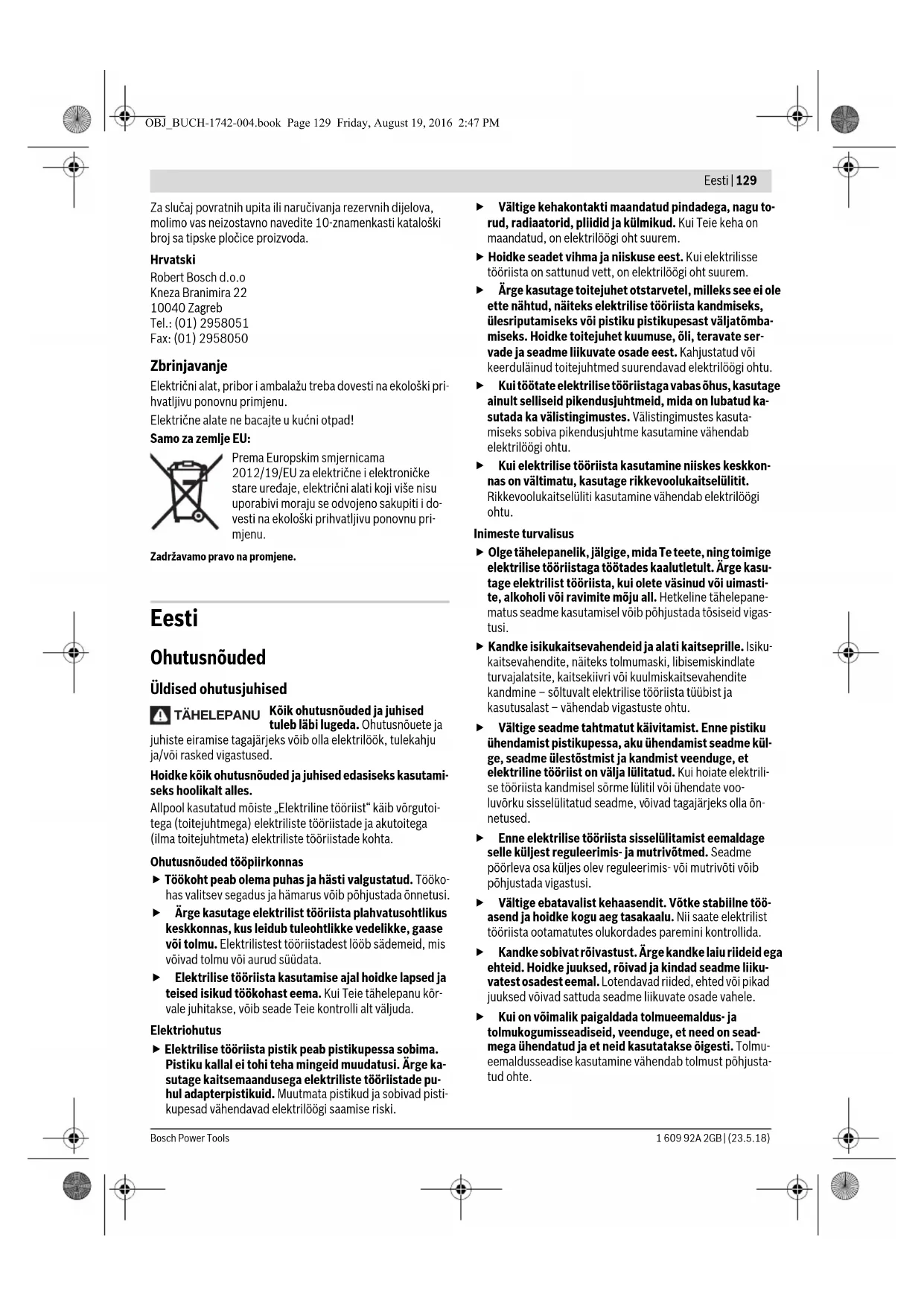

Ärge koormake seadet üle. Kasutage töö tegemiseks selleks ettenähtud elektrilist tööriista. Sobiva elektrili- se tööriistaga töötate ettenähtud jõudluspiirides efektiivsemalt ja ohutumalt. Ärge kasutage elektrilist tööriista, mille lüliti on rikkis. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada. Tõmmake pistik pistikupesast välja ja/või eemaldage seadmest aku enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatus- abinõu väldib elektrilise tööriista soovimatut käivitamist. Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas. Ärge laske seadet kasutada isi- kutel, kes seadet ei tunne või pole siintoodud juhiseid lugenud. Asjatundmatute isikute käes on elektrilised töö- riistad ohtlikud. Hoolitsege seadme eest korralikult. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kiini. Veenduge, et seadme detailid ei ole murdunud või kah- justatud määral, mis mõjutab seadme töökindlust. Las- ke kahjustatud detailid enne seadme kasutamist parandada. Paljude õnnetuste põhjuseks on halvasti hool- datud elektrilised tööriistad. Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hool- datud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida. Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt siintoodud juhistele ning nii, nagu konk- reetse seadmetüübi jaoks ette nähtud. Arvestage see- juures töötingimuste ja teostatava töö iseloomuga. Elektriliste tööriistade nõuetevastane kasutamine võib põhjustada ohtlikke olukordi. Teenindus Laske elektrilist tööriista parandada ainult kvalifitsee- ritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate püsivalt seadme ohutu töö. Ohutusnõuded puurvasarate kasutamisel Kandke kuulmiskaitsevahendeid. Müra võib kahjustada kuulmist. Kasutage lisakäepidemeid, kui need on elektrilise töö- riistaga kaasas. Kontrolli kaotus seadme üle võib põhjus- tada vigastusi. Kui teete töid, mille puhul võib tarvik tabada varjatud elektrijuhtmeid või seadme enda toitejuhet, hoidke seadet ainult käepideme isoleeritud pindadest. Kokku- puude pinge all oleva elektrijuhtmega seab pinge alla ka tööriista metallosad ja põhjustab elektrilöögi. Varjatult paiknevate elektrijuhtmete, gaasi- või veeto- rude avastamiseks kasutage sobivaid otsimisseadmeid või pöörduge kohaliku elektri-, gaasi- või veevarustus- firma poole. Kokkupuutel elektrijuhtmetega tekib tulekah- ju- ja elektrilöögioht. Gaasitorustiku vigastamisel tekib plahvatusoht. Veetorustiku vigastamine põhjustab mate- riaalse kahju ja võib tekitada elektrilöögi. Hoidke elektrilist tööriista töötades mõlema käega ja säilitage stabiilne asend. Elektriline tööriist püsib kahe käega hoides kindlamini käes. Kinnitage töödeldav toorik. Kinnitusseadmete või kruus- tangidega kinnitatud toorik püsib kindlamalt kui käega hoi- des. Enne käestpanekut oodake, kuni elektriline tööriist on seiskunud. Kasutatav tarvik võib kinni kiilduda ja põhjus- tada kontrolli kaotuse seadme üle. Seadme ja selle funktsioonide kirjel- dus Kõik ohutusnõuded ja juhised tuleb läbi lu- geda. Ohutusnõuete ja juhiste eiramise taga- järjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused. Avage kokkuvolditud lehekülg, millel on toodud joonised seadme kohta, ja jätke see kasutusjuhendi lugemise ajaks lah- ti. Nõuetekohane kasutamine Seade on ette nähtud betooni, tellise ja kivi löökpuurimiseks ja meiseldustöödeks. Seadme osad Seadme osade numeratsiooni aluseks on jooniste leheküljel toodud numbrid. 1 Tolmukaitse 2 Lukustushülss 3 Pöörlemise seiskamise lüliti 4 Vibratsioonisummutus 5 Lüliti (sisse/välja) 6 Käepide (isoleeritud haardepind) 7 Pöörete arvu regulaator/Löökide arvu regulaator 8 Hoolduse indikaatortuli 9 Ooterežiimi indikaatortuli 10 Lisakäepide (isoleeritud haardepind) Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvi- kute täieliku loetelu leiate meie lisatarvikute kataloogist. Andmed müra/vibratsiooni kohta Müratase määratud kooskõlas standardiga EN 60745-2-6. Seadme A-karakteristikuga mõõdetud müratase on üldjuhul: helirõhu tase 93 dB(A); müravõimsuse tase 104 dB(A). Mõõ- temääramatus K=3 dB. Kasutage kuulmiskaitsevahendeid! Vibratsioonitase a

(kolme telje vektorsumma) ja mõõtemää- ramatus K, kindlaks tehtud kooskõlas standardiga EN 60745-2-6: Betooni löökpuurimisel: a

Käesolevas juhendis esitatud vibratsioonitase on mõõdetud standardi EN 60745 kohase mõõtemeetodi järgi ja seda saab OBJ_BUCH-1742-004.book Page 130 Friday, August 19, 2016 2:47 PMEesti | 131 Bosch Power Tools 1 609 92A 2GB | (23.5.18) kasutada elektriliste tööriistade omavaheliseks võrdlemi- seks. See sobib ka vibratsiooni esialgseks hindamiseks. Toodud vibratsioonitase on tüüpiline elektrilise tööriista kasu- tamisel ettenähtud töödeks. Kui elektrilist tööriista kasutatak- se muudeks töödeks, kui kasutatakse teisi tarvikuid või kui tööriista hooldus pole piisav, võib vibratsioonitase olla siiski teistsugune. Sellest tingituna võib vibratsioon olla tööperioo- dil tervikuna tunduvalt suurem. Vibratsiooni täpseks hindamiseks tuleb arvesse võtta ka ae- ga, mil seade oli välja lülitatud või küll sisse lülitatud, kuid te- gelikult tööle rakendamata. Sellest tingituna võib vibratsioon olla tööperioodil tervikuna tunduvalt väiksem. Rakendage tööriista kasutaja kaitsmiseks vibratsiooni mõju eest täiendavaid kaitsemeetmeid, näiteks: hooldage tööriistu ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv töökor- raldus. Tehnilised andmed Montaaž Enne mistahes tööde teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja. Lisakäepide Kasutage seadet alati koos lisakäepidemega 10. Lisakäepidet 10 võite vastavalt oma soovile pöörata asendis- se, mis võimaldab turvalise ja mugava töö. – Keerake lisakäepidet 10 vastupäeva ja seadke lisakäepide 10 soovitud asendisse. Seejärel keerake lisakäepide 10 päripäeva kinni. Tarviku vahetus SDS-max-kinnitus võimaldab tarvikut tööriista abita lihtsalt ja kiiresti vahetada. Tolmukaitse 1 kaitseb seadet töötamise ajal puurimistolmu sissetungimise eest. Tarviku paigaldamisel jälgige, et tolmu- kaitse 1 ei saa vigastada. Vigastatud tolmukaitse tuleb kohe välja vahetada. Tol- mukaitse väljavahetamiseks tuleks seade toimetada remonditöökotta. Tarviku paigaldamine (vt joonist A) – Puhastage tarviku padrunisse kinnituv osa ja määrige seda kergelt. – Lükake tarvik pöördliigutusega padrunisse, kuni tarvik au- tomaatselt lukustub. – Lukustuse kontrollimiseks tõmmake tarvikut. Tarviku eemaldamine (vt joonist B) – Lükake lukustushülss 2 taha ja võtke tarvik välja. Tolmu/saepuru äratõmme Pliisisaldusega värvide, teatud puiduliikide, mineraalide ja metalli tolm võib kahjustada tervist. Tolmuga kokkupuude ja tolmu sissehingamine võib põhjustada seadme kasutajal või läheduses viibivatel inimestel allergilisi reaktsioone ja/või hin- gamisteede haigusi. Teatud tolm, näiteks tamme- ja pöögitolm, on vähkitekitava toimega, iseäranis kombinatsioonis puidutöötlemisel kasuta- tavate lisaainetega (kromaadid, puidukaitsevahendid). As- besti sisaldavat materjali tohivad töödelda üksnes vastava ala asjatundjad. – Tagage töökohas hea ventilatsioon. – Soovitav on kasutada hingamisteede kaitsemaski filtriga P2. Pidage kinni töödeldavate materjalide suhtes Teie riigis kehti- vatest eeskirjadest. Kasutus Seadme kasutuselevõtt Pöörake tähelepanu võrgupingele! Võrgupinge peab ühtima tööriista andmesildil märgitud pingega. And- mesildil toodud 230 V seadmeid võib kasutada ka 220 V võrgupinge korral. Töörežiimi valik Pöörlemise seiskamise lülitist 3 valite elektrilise tööriista töö- režiimi. Märkus: Töörežiimi tohib muuta üksnes siis, kui seade on väl- ja lülitatud! Vastasel korral võib seade kahjustuda. –Keerake pöörlemise seiskamise lüliti 3 soovitud asendisse. Puurvasar GBH 5-40 DCE Tootenumber 3 611 B64 0.. Nimivõimsus W1150 Pöörete arv min

170 – 340 Löökide arv – puurimisel – meiseldamisel min

Padrun SDS-max Määrimine Tsentraale püsi- määrimissüsteem max puuri Ø – betoon (pöördpuuridega) – betoon (läbindava puuriga) – müüritis (õõneskroonpuuriga)

Kaal EPTA-Procedure 01:2014 järgi kg 6,8 Kaitseaste /II Andmed kehtivad nimipingel [U] 230 V. Teistsuguste pingete ja kasu- tusriigis spetsiifiliste mudelite puhul võivad toodud andmed varieeruda. Asend löökpuurimiseks Kui tarvik ei hakka sisselülitamisel kohe pöör- lema, laske seadmel aeglaselt töötada, kuni tarvik kaasa pöörlema hakkab. OBJ_BUCH-1742-004.book Page 131 Friday, August 19, 2016 2:47 PM132 | Eesti 1 609 92A 2GB | (23.5.18) Bosch Power Tools Asendis „meiseldamine“ suureneb regulaatoriga 7 valitud löökide arv sisselülitamisel automaatselt; tänu sellele töötab seade meiseldamisel suurema jõudlusega. Sisselülitamine puurimisel Energia säästmiseks lülitage elektriline tööriist sisse vaid siis, kui seda kasutate. – Seadme kasutuselevõtuks vajutage lüliti (sisse/välja) 5 alla ja hoidke seda all. – Seadme väljalülitamiseks vabastage lüliti (sisse/välja) 5. Sisselülitamine meiseldamisel Energia säästmiseks lülitage elektriline tööriist sisse vaid siis, kui seda kasutate. – Seadme sisselülitamiseks suruge lüliti (sisse-/välja) 5 üles (I), kuni see lukustub. – Seadme väljalülitamiseks suruge lüliti (sisse-/välja) 5 alla (0) ja vabastage see. Madalate temperatuuride juures saavutab seade täieliku puu- rimis-/löögivõimsuse alles mõne aja pärast. Pöörete arvu/löökide arvu reguleerimine Elektrooniline reguleerimissüsteem võimaldab pöörete ja löö- kide arvu vastavalt töödeldavale materjalile sujuvalt reguleeri- da. Tänu konstantelektroonikale püsib valitud pöörete ja löökide arv nii koormuseta kui koormusega töötades peaaegu muutu- matuna. Võrgupistiku ühendamisel pistikupessa või pärast voolukat- kestust reguleerib elektroonika pöörded ja löögid automaat- selt maksimaalseiks. See hoiab ära selle, et regulaatori 7 ma- dala seadistuse tõttu ei tööta seadme optimaalse jõudlusega. – Valige regulaatoriga 7 töödeldava materjali jaoks sobivad pöörded. Järgnevas tabelis toodud andmed on soovituslikud. Ülekoormuskaitse Puurimistarviku kinnikiildumisel või haakumisel sead- me spindel seiskub. Sellega kaasnevate jõudude tasa- kaalustamiseks tuleb seadet hoida alati kahe käega ja võtta stabiilne tööasend. Seadme kinnikiildumise korral lülitage seade välja ja eemaldage tarvik. Kinnikiildunud tarvikuga seadme sisselülitamisel tekivad suured reaktsioonimomendid. Meisli asendi muutmine (Vario-Lock) Meislit saab lukustada 12 asendisse. Nii on võimalik valida op- timaalset tööasendit. – Asetage meisel padrunisse. –Keerake pöörlemise seiskamise lüliti 3 asendisse „Vario- Lock“ (vt „Töörežiimi valik“, lk131). – Pöörake padrun soovitud asendisse. –Keerake pöörlemise seiskamise lüliti 3 asendisse „meisel- damine“. Padrun on sellega lukustatud. Meiseldamisel peab pöörlemise seiskamise lüliti 3 ole- ma alati asendis „meiseldamine“. Tööjuhised Enne mistahes tööde teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja. Vibratsioonisummutus Integreeritud vibratsioonisummutus vähendab tekkivat vib- ratsiooni. Pehmendiga käepide hoiab ära tööriista käestlibisemise ning tagab parema haarde ja käsitsetavuse. Hooldus ja teenindus Hooldus ja puhastus Enne mistahes tööde teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja. Seadme laitmatu ja ohutu töö tagamiseks hoidke seade ja selle ventilatsiooniavad puhtad. Vigastatud tolmukaitse tuleb kohe välja vahetada. Tol- mukaitse väljavahetamiseks tuleks seade toimetada remonditöökotta. Tööohutuse tagamiseks tuleb toitejuhe lasta vajaduse korral vahetada Boschi elektriliste tööriistade volitatud parandus- töökojas. Asend Vario-Lock meisli asendi reguleerimi- seks Asend meiseldamiseks Kasutusala Regulaatori asend Krohvi/kergmaterjalide töötlemine Keraamiliste plaatide eemaldamine Telliskivi töötlemine Betooni töötlemine OBJ_BUCH-1742-004.book Page 132 Friday, August 19, 2016 2:47 PMLatviešu | 133 Bosch Power Tools1 609 92A 2GB | (23.5.18) Hoolduse indikaatortuli 8 Grafiitharjade tööressursi ammendumisel lülitub seade auto- maatselt välja. Seda signaliseerib umbes 8 tundi enne väljalü- litumist hoolduse indikaatortule 8 süttimine või vilkumine. Seade tuleb toimetada hoolduseks remonditöökotta, aadres- si leiate punktist „Klienditeenindus ja müügijärgne nõustami- ne“. Ooterežiimi indikaatortuli 9 Pistiku ühendamisel vooluvõrku ja võrgupinge olemasolul peab ooterežiimi indikaatortuli 9 süttima. Kui seadet, mille ooterežiimi indikaatortuli 9 põleb, ei saa sisse lülitada, tuleb see saata klienditeenindusse, aadress on toodud punktis „Klienditeenindus ja müügijärgne nõustamine“, lk 133. Klienditeenindus ja müügijärgne nõustamine Klienditeeninduses vastatakse toote paranduse ja hoolduse ning varuosade kohta esitatud küsimustele. Joonised ja teabe varuosade kohta leiate ka veebisaidilt: www.bosch-pt.com Boschi nõustajad osutavad Teile toodete ja tarvikute küsimus- tes meeleldi abi. Päringute esitamisel ja varuosade tellimisel näidake kindlasti ära seadme andmesildil olev 10-kohaline tootenumber. Eesti Vabariik Mercantile Group AS Boschi elektriliste käsitööriistade remont ja hooldus Pärnu mnt. 549 76401 Saue vald, Laagri Tel.: 6549 568 Faks: 679 1129 Kasutuskõlbmatuks muutunud seadmete käitlus Elektriseadmed, lisatarvikud ja pakendid tuleks keskkonna- säästlikult ringlusse võtta. Ärge visake kasutusressursi ammendanud elektrilisi tööriistu olmejäätmete hulka! Üksnes EL liikmesriikidele: Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EL elektri- ja elektroo- nikaseadmete jäätmete kohta ning direktiivi kohaldamisele liikmesriikides tuleb kasutus- kõlbmatuks muutunud elektrilised tööriistad eraldi kokku koguda ja keskkonnasäästlikult korduskasutada või ringlusse võtta. Tootja jätab endale õiguse muudatuste tegemiseks. Latviešu Drošības noteikumi Vispārējie drošības noteikumi darbam ar elektroinstrumentiem Uzmanīgi izlasiet visus drošības noteikumus. Šeit sniegto drošības noteikumu un norādījumu neievērošana var izraisīt aizdegša- nos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam. Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai iz- mantošanai. Turpmākajā izklāstā lietotais apzīmējums „elektroinstru- ments“ attiecas gan uz tīkla elektroinstrumentiem (ar elektro- kabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabeļa). Drošība darba vietā Sekojiet, lai darba vieta būtu tīra un sakārtota. Nekārtī- gā darba vietā un sliktā apgaismojumā var viegli notikt ne- laimes gadījums. Nelietojiet elektroinstrumentu eksplozīvu vai uguns- nedrošu vielu tuvumā un vietās ar paaugstinātu gāzes vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos. Lietojot elektroinstrumentu, neļaujiet nepiederošām personām un jo īpaši bērniem tuvoties darba vieta
