NAVODILA ZA UPORABO GBH 540 DCE Professional BOSCH

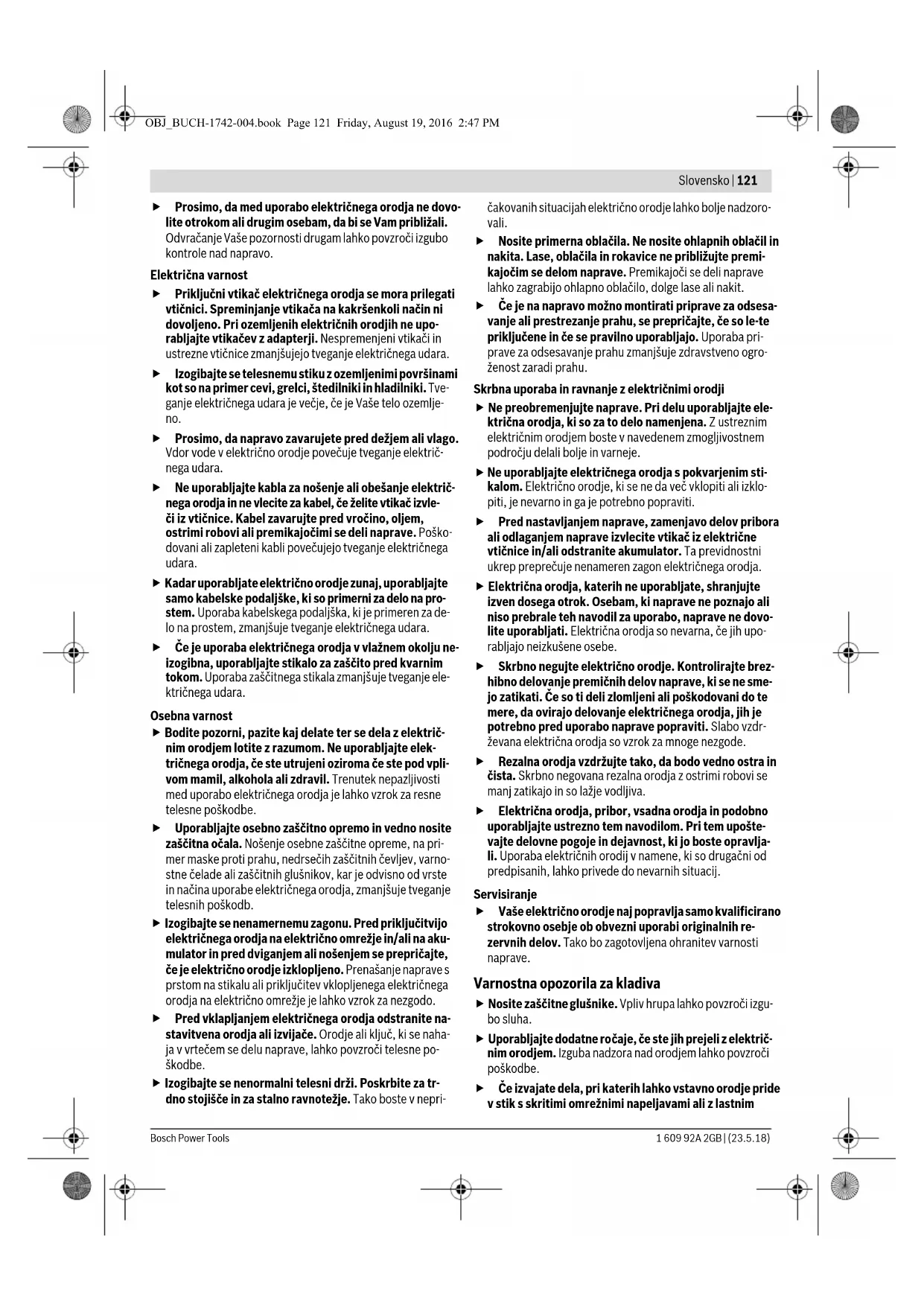

Ne uporabljajte električnega orodja s pokvarjenim sti- kalom. Električno orodje, ki se ne da več vklopiti ali izklo- piti, je nevarno in ga je potrebno popraviti. Pred nastavljanjem naprave, zamenjavo delov pribora ali odlaganjem naprave izvlecite vtikač iz električne vtičnice in/ali odstranite akumulator. Ta previdnostni ukrep preprečuje nenameren zagon električnega orodja. Električna orodja, katerih ne uporabljate, shranjujte izven dosega otrok. Osebam, ki naprave ne poznajo ali niso prebrale teh navodil za uporabo, naprave ne dovo- lite uporabljati. Električna orodja so nevarna, če jih upo- rabljajo neizkušene osebe. Skrbno negujte električno orodje. Kontrolirajte brez- hibno delovanje premičnih delov naprave, ki se ne sme- jo zatikati. Če so ti deli zlomljeni ali poškodovani do te mere, da ovirajo delovanje električnega orodja, jih je potrebno pred uporabo naprave popraviti. Slabo vzdr- ževana električna orodja so vzrok za mnoge nezgode. Rezalna orodja vzdržujte tako, da bodo vedno ostra in čista. Skrbno negovana rezalna orodja z ostrimi robovi se manj zatikajo in so lažje vodljiva. Električna orodja, pribor, vsadna orodja in podobno uporabljajte ustrezno tem navodilom. Pri tem upošte- vajte delovne pogoje in dejavnost, ki jo boste opravlja- li. Uporaba električnih orodij v namene, ki so drugačni od predpisanih, lahko privede do nevarnih situacij. Servisiranje Vaše električno orodje naj popravlja samo kvalificirano strokovno osebje ob obvezni uporabi originalnih re- zervnih delov. Tako bo zagotovljena ohranitev varnosti naprave. Varnostna opozorila za kladiva Nosite zaščitne glušnike. Vpliv hrupa lahko povzroči izgu- bo sluha. Uporabljajte dodatne ročaje, če ste jih prejeli z električ- nim orodjem. Izguba nadzora nad orodjem lahko povzroči poškodbe. Če izvajate dela, pri katerih lahko vstavno orodje pride v stik s skritimi omrežnimi napeljavami ali z lastnim OBJ_BUCH-1742-004.book Page 121 Friday, August 19, 2016 2:47 PM122 | Slovensko 1 609 92A 2GB | (23.5.18) Bosch Power Tools omrežnim kablom, morate električno orodje držati na izoliranem ročaju. Stik z napeljavo, ki je pod napetostjo, lahko povzroči, da so tudi kovinski deli orodja pod napeto- stjo, kar lahko povzroči električni udar. Za iskanje skritih oskrbovalnih vodov uporabljajte ustrezne iskalne naprave ali se o tem pozanimajte pri lokalnem podjetju za oskrbo z vodo, elektriko ali pli- nom. Stik z električnim vodom lahko povzroči požar ali ele- ktrični udar. Poškodbe na plinovodu so lahko vzrok za eks- plozijo, vdor v vodovodno omrežje pa lahko povzroči mate- rialno škodo ali električni udar. Medtem ko delate, trdno držite električno orodje z obe- ma rokama in poskrbite za varno stojišče. Električno orodje bo bolj vodljivo, če ga boste držali z obema rokama. Zavarujte obdelovanec. Obdelovanec bo proti premika- nju bolje zavarovan z vpenjalnimi pripravami ali s prime- žem, kot če bi ga držali z roko. Pred odlaganjem električnega orodja počakajte, da se orodje popolnoma ustavi. Električno orodje se lahko za- takne, zaradi česar lahko izgubite nadzor nad njim. Opis in zmogljivost izdelka Preberite vsa opozorila in napotila. Napake zaradi neupoštevanja spodaj navedenih opo- zoril in napotil lahko povzročijo električni udar, požar in/ali težke telesne poškodbe. Razprite stran s sliko naprave in pustite to stran med branjem navodil za uporabo odprto. Uporaba v skladu z namenom Naprava je namenjena za udarno vrtanje v beton, opeko in ka- men ter za klesanje. Komponente na sliki Oštevilčenje komponent, ki so prikazane na sliki, se nanaša na prikaz električnega orodja na strani z grafiko. 1 Zaščitni pokrov proti prahu 2 Blokirni tulec 3 Stikalo za blokado vrtenja 4 Dušilec vibracij 5 Vklopno/izklopno stikalo 6 Ročaj (izolirana površina ročaja) 7 Nastavno kolo za predizbiro števila vrtljajev/udarcev 8 Indikator servisiranja 9 Stand-by-prikaz 10 Dodatni ročaj (izolirana površina ročaja) Prikazan ali opisan pribor ni del standarnega obsega dobave. Celo- ten pribor je del našega programa pribora. Podatki o hrupu/vibracijah Merilne vrednosti hrupa izračunane v skladu z EN 60745-2-6. Nivo hrupa naprave po vrednotenju A tipično znaša: nivo zvočnega tlaka 93 dB(A); nivo jakosti hrupa 104 dB(A). Ne- zanesljivost meritve K=3 dB. Nosite zaščitne glušnike! Skupne vrednosti vibracij a

Podane vrednosti nivoja vibracij v teh navodilih so bile izmer- jene v skladu s standardiziranim merilnim postopkom po EN 60745 in se lahko uporabljajo za primerjavo električnih orodij med seboj. Primeren je tudi za začasno oceno obreme- njenosti z vibracijami. Naveden nivo vibracij predstavlja glavne uporabe električne- ga orodja. Če pa se električno orodje uporablja še v druge na- mene, z različnim priborom, odstopajočimi vstavnimi orodji ali pri nezadostnem vzdrževanju, lahko nivo vibracij odstopa. To lahko obremenjenosti z vibracijami med določenim obdo- bjem uporabe občutno poveča. Za natančnejšo oceno obremenjenosti z vibracijami morate upoštevati tudi tisti čas, ko je naprava izklopljena in teče, ven- dar dejansko ni v uporabi. To lahko obremenjenost z vibraci- jami preko celotnega obdobja dela občutno zmanjša. Določite dodatne varnostne ukrepe za zaščito upravljalca pred vplivi vibracij, npr. Vzdrževanje električnega orodja in vstavnih orodij, segrevanje rok, organizacija delovnih postop- kov. Tehnični podatki Montaža Pred začetkom kakršnih koli del na električnem orodju izvlecite omrežni vtikač iz vtičnice. Dodatni ročaj Električno orodja uporabljajte samo skupaj z dodatnim ročajem 10. Vrtalno kladivo GBH 5-40 DCE Številka artikla 3 611 B64 0.. Nazivna odjemna moč W1150 Število vrtljajev min

Teža po EPTA-Procedure 01:2014 kg 6,8 Zaščitni razred /II Navedbe veljajo za nazivne napetosti [U] 230 V. Pri drugih napetostih in državno specifičnih izvedbah lahko te navedbe variirajo. OBJ_BUCH-1742-004.book Page 122 Friday, August 19, 2016 2:47 PMSlovensko | 123 Bosch Power Tools 1 609 92A 2GB | (23.5.18) Dodatni ročaj lahko 10 poljubno obračate in si tako zagotovite varno in neutrudljivo držo pri delu. – Spodnji del dodatnega ročaja 10 obračajte v protiurni smeri in zasukajte dodatni ročaj 10 v želeni položaj. Spo- dnji del dodatnega ročaja 10 nato v urni smeri ponovno tr- dno privijte. Zamenjava orodja S prijemalom za orodje SDS-max lahko vstavno orodje zame- njujete enostavno in udobno, brez uporabe dodatnih orodij. Ščitnik proti prahu 1 v veliki meri onemogoča, da bi prah, ki nastane med obratovanjem prodrl v prijemalo orodja. Pri vstavljanju spodnjega orodja pazite na to, da ne poškodujete ščitnika proti prahu 1. Poškodovan zaščitni pokrov takoj zamenjajte z novim. Priporočamo, da zamenjavo opravi servisna delavnica. Vstavljanje orodja (glejte sliko A) – Vstavitveni konec orodja najprej očistite in ga nato rahlo namastite. – Vstavno orodje z obračanjem namestite v prijemalo za orodje, dokler samodejno ne blokira. – Povlecite za orodje in preverite, če je dobro blokirano. Odstranitev vstavnega orodja (glejte sliko B) – Blokirni tulec 2 pomaknite nazaj in odstranite vstavno orodje. Odsesavanje prahu/ostružkov Prah nekaterih materialov kot npr. svinčenega premaza, ne- katerih vrst lesa, mineralov in kovin je lahko zdravju škodljiv. Dotik ali vdihavanje tega prahu lahko povzroči alergične reak- cije in/ali obolenja dihal uporabnika ali oseb, ki se nahajajo v bližini. Določene vrste prahu kot npr. prah hrastovine ali bukovja ve- ljajo kot kancerogene, še posebej v povezavi z dodatnimi snovmi za obdelavo lesa (kromat, zaščitno sredstvo za les). Material z vsebnostjo azbesta smejo obdelovati le strokovnja- ki. – Poskrbite za dobro zračenje delovnega mesta. – Priporočamo, da nosite zaščitno masko za prah s filtrirnim razredom P2. Upoštevajte veljavne nacionalne predpise za obdelovalne ma- teriale. Delovanje Zagon Upoštevajte omrežno napetost! Napetost vira električ- ne energije se mora ujemati s podatki na tipski ploščici električnega orodja. Orodje, ki je označeno z 230 V, lahko priključite tudi na napetost 220 V. Nastavitev vrste delovanja S stikalom za blokado vrtenja 3 izberite način delovanja elek- tričnega orodja. Opozorilo: Vrsto delovanja spreminjajte samo pri izkloplje- nem električnem orodju! V nasprotnem primeru lahko poško- dujete električno orodje. – Zavrtite stikalo z blokado vrtenja 3 v želen položaj. V poziciji „klesanje“ se število udarcev, ki se je izbralo z na- stavnim kolesom 7 pri vklopu avtomatsko poveča; tako deluje električno orodje pri klesanju s povečano zmogljivostjo. Vklop/izklop pri vrtanju Da bi privarčevali z energijo, vklopite električno orodje le ta- krat, ko ga boste uporabljali. –Za zagon električnega orodja pritisnite vklopno/izklopno stikalo 5 in ga držite pritisnjenega. –Za izklop električnega orodja vklopno/izklopno stikalo 5 spustite. Vklop/izklop pri klesanju Da bi privarčevali z energijo, vklopite električno orodje le ta- krat, ko ga boste uporabljali. –Za vklop električnega orodja pritisnite vklopno-/izklopno stikalo 5 zgoraj (I) dokler se ne aretira. –Za izklop električnega orodja pritisnite vklopno-/izklopno stikalo 5 spodaj (0) in jo spustite. Pri nizkih temperaturah doseže električno orodje šele po do- ločenem času polno zmogljivost udarjanja. Nastavitev števila vrtljajev/števila udarcev Regulacijska elektronika omogoča brezstopenjsko izbiro šte- vila vrtljajev in števila udarcev in s tem prilagajanje različnim materialom. S pomočjo konstantne elektronike ostane izbrano število vr- tljajev in udarcev v področju vrtljajev prostega teka in obre- menitve skoraj konstantno. Pozicija za udarno vrtanje Če se vstavno orodje ob vklopu nemudoma ne vrti, pustite električno orodje počasi teči, do- kler se vstavno orodje vrti. Pozicija Vario-Lock za nastavitev pozicije dle-
