КОРИСНИЧКИ ПРИРАЧНИК GBH 540 DCE Professional BOSCH

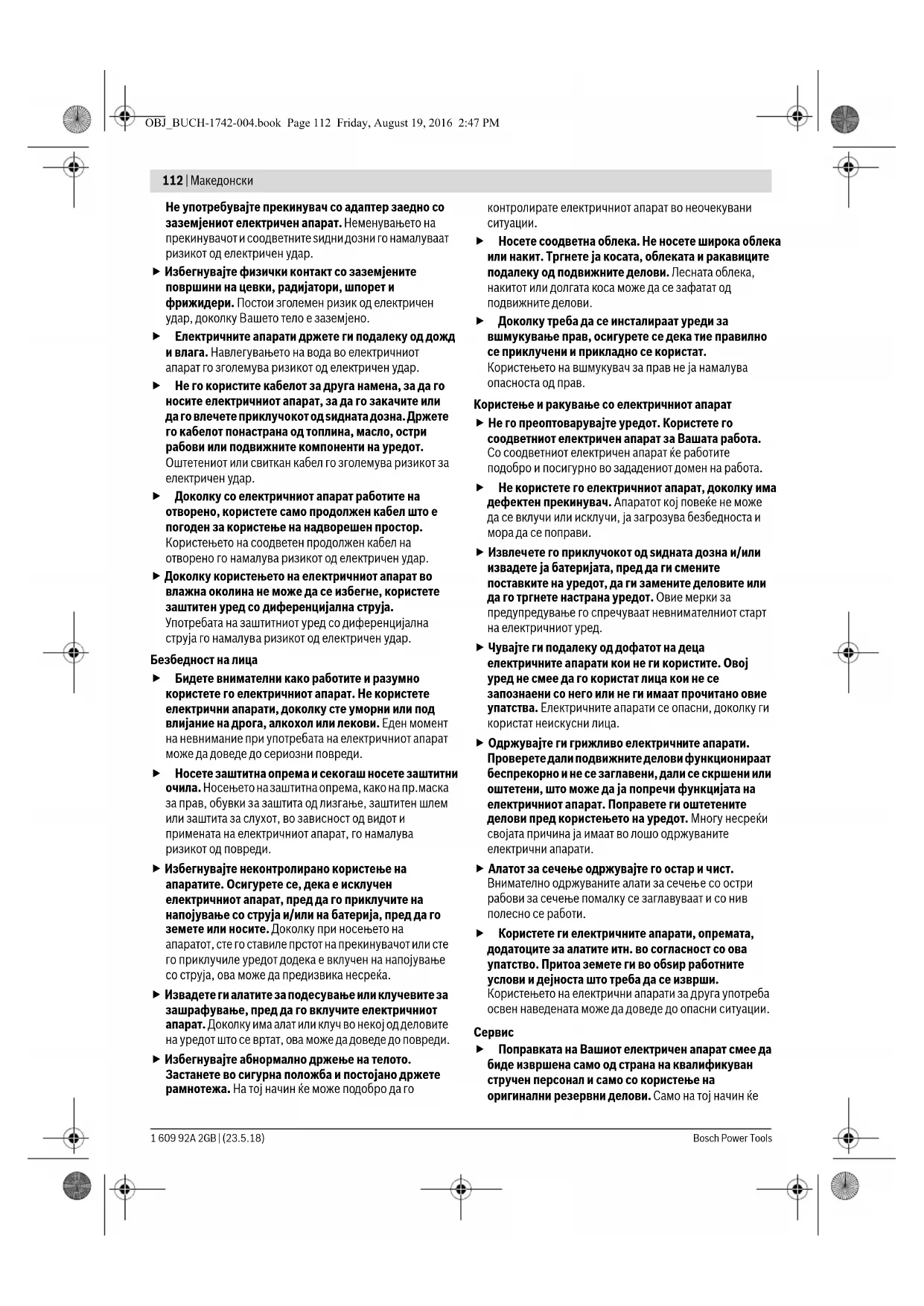

Безбедносни напомени Општи напомени за безбедност за електричните апарати Прочитајте ги сите напомени и упатства за безбедност. Грешките настанати како резултат од непридржување до безбедносните напомени и упатства може да предизвикаат електричен удар, пожар и/или тешки повреди. Зачувајте ги безбедносните напомени и упатства за користење и за во иднина. Поимот „електричен алат“ во напомените за безбедност се однесува на електрични апарати што користат струја (со струен кабел) и електрични апарати што користат батерии (без струен кабел). Безбедност на работното место Работниот простор секогаш нека биде чист и добро осветлен. Неуредниот или неосветлен работен простор може да доведе до несреќи. Не работете со електричниот апарат во околина каде постои опасност од експлозија, каде има запаливи течности, гас или прашина. Електричните апарати создаваат искри, кои може да ја запалат правта или пареата. Држете ги децата и другите лица подалеку за време на користењето на електричниот апарат. Доколку нешто Ви го попречи вниманието, може да ја изгубите контролата над уредот. Електрична безбедност Приклучокот на електричниот апарат мора да одговара на приклучокот во ѕид ната дозна. Приклучокот во никој случај не смее да се менува. ПРЕДУПРЕДУВАЊЕ OBJ_BUCH-1742-004.book Page 111 Friday, August 19, 2016 2:47 PM112 | Македонски 1 609 92A 2GB | (23.5.18) Bosch Power Tools Не употребувајте прекинувач со адаптер заедно со заземјениот електричен апарат. Неменувањето на прекинувачот и соодветните ѕидни дозни го намалуваат ризикот од електричен удар. Избегнувајте физички контакт со заземјените површини на цевки, радијатори, шпорет и фрижидери. Постои зголемен ризик од електричен удар, доколку Вашето тело е заземјено. Електричните апарати држете ги подалеку од дожд и влага. Навлегувањето на вода во електричниот апарат го зголемува ризикот од електричен удар. Не го користите кабелот за друга намена, за да го носите електричниот апарат, за да го закачите или да го влечете приклучокот од ѕидната дозна. Држете го кабелот понастрана од топлина, масло, остри рабови или подвижните компоненти на уредот. Оштетениот или свиткан кабел го зголемува ризикот за електричен удар. Доколку со електричниот апарат работите на отворено, користете само продолжен кабел што е погоден за користење на надворешен простор. Користењето на соодветен продолжен кабел на отворено го намалува ризикот од електричен удар. Доколку користењето на електричниот апарат во влажна околина не може да се избегне, користете заштитен уред со диференцијална струја. Употребата на заштитниот уред со диференцијална

а го намалува ризикот од електричен удар. Безбедност на лица Бидете внимателни како работите и разумно користете го електричниот апарат. Не користете електрични апарати, доколку сте уморни или под влијание на дрога, алкохол или лекови. Еден момент на невнимание при употребата на електричниот апарат може да доведе до сериозни повреди. Носете заштитна опрема и секогаш носете заштитни очила. Носењето на заштитна опрема, како на пр.маска за прав, обувки за заштита од лизгање, заштитен шлем или заштита за слухот, во зависност од видот и примената на електричниот апарат, го намалува ризикот од повреди. Избегнувајте неконтролирано користење на апаратите. Осигурете се, дека е исклучен електричниот апарат, пред да го приклучите на напојување со струја и/или на батерија, пред да го земете или носите. Доколку при носењето на апаратот, сте го ставиле прстот на прекинувачот или сте го приклучиле уредот додека е вклучен на напојување со струја, ова може да предизвика несреќа. Извадете ги алатите за подесување или клучевите за зашрафување, пред да го вклучите електричниот апарат. Доколку има алат или клуч во некој од деловите на уредот што се вртат, ова може да доведе до повреди. Избегнувајте абнормално држење на телото. Застанете во сигурна положба и постојано држете рамнотежа. На тој начин ќе може подобро да го контролирате електричниот апарат во неочекувани

Носете соодветна облека. Не носете широка облека или накит. Тргнете ја косата, облеката и ракавиците подалеку од подвижните делови. Лесната облека, накитот или долгата коса може да се зафатат од подвижните делови. Доколку треба да се инсталираат уреди за вшмукување прав, осигурете се дека тие правилно се приклучени и прикладно се користат. Користењето на вшмукувач за прав не ја намалува опасноста од прав. Користење и ракување со електричниот апарат Не го преоптоварувајте уредот. Користете го соодветниот електричен апарат за Вашата работа. Со соодветниот електричен апарат ќе работите подобро и посигурно во зададениот домен на работа. Не користете го електричниот апарат, доколку има дефектен прекинувач. Апаратот кој повеќе не може да се вклучи или исклучи, ја загрозува безбедноста и мора да се поправи. Извлечете го приклучокот од ѕидната дозна и/или извадете ја батеријата, пред да ги смените поставките на уредот, да ги замените деловите или да го тргнете настрана уредот. Овие мерки за предупредување го спречуваат невнимателниот старт на електричниот уред. Чувајте ги подалеку од дофатот на деца електричните апарати кои не ги користите. Овој уред не смее да го користат лица кои не се запознаени со него или не ги имаат прочитано овие упатства. Електричните апарати се опасни, доколку ги користат неискусни лица. Одржувајте ги грижливо електричните апарати. Проверете дали подвижните делови функционираат беспрекорно и не се заглавени, дали се скршени или оштетени, што може да ја попречи функцијата на електричниот апарат. Поправете ги оштетените делови пред користењето на уредот. Многу несреќи својата причина ја имаат во лошо одржуваните електрични апарати. Алатот за сечење одржувајте го остар и чист. Внимателно одржуваните алати за сечењ

рабови за сечење помалку се заглавуваат и со нив полесно се работи. Користете ги електричните апарати, опремата, додатоците за алатите итн. во согласност со ова упатство. Притоа земете ги во обѕир работните услови и дејноста што треба да се изврши. Користењето на електрични апарати за друга употреба освен наведената може да доведе до опасни ситуации.

Поправката на Вашиот електричен апарат смее да биде извршена само од страна на квалификуван стручен персонал и само со користење на оригинални резервни делови. Само на тој начин ќе OBJ_BUCH-1742-004.book Page 112 Friday, August 19, 2016 2:47 PMМакедонски | 113 Bosch Power Tools1 609 92A 2GB | (23.5.18) бидете сигурни во безбедноста на електричниот

Безбедносни напомени за чекани Носете заштита за слухот. Изложеноста на бучава може да влијае на губењето на слухот. Користете ги дополнителни дршки, доколку се испорачани заедно со електричниот алат. Губењето на контролата може да доведе до повреди. Држете го уредот за изолираните површини на рачките, доколку вршите работи каде алатот што се вметнува може да наиде на скриени електрични кабли или сопствениот струен кабел. Контактот со струјниот кабел може металните делови на уредот да ги стави под напон и да доведе до електричен удар. Користете соодветни уреди за пребарување, за да ги пронајдете скриените електрични кабли или консултирајте се со локалното претпријатие за снабдување со електрична енергија. Контактот со електрични кабли може да доведе до пожар и електричен удар. Оштетувањето на гасоводот може да доведе до експлозија. Навлегувањето во водоводни цевки предизвикува оштетување или може да предизвика електричен удар. При работата, држете го електричниот апарат цврсто со двете дланки и застанете во сигурна положба. Со електричниот апарат посигурно ќе управувате ако го држите со двете дланки. Зацврстете го парчето што се обработува. Доколку го зацврстите со уред за затегнување или менгеме, тогаш парчето што се обработува се држи поцврсто отколку со Вашата рака. Почекајте додека електричниот апарат сосема не прекине со работа, пред да го тргнете настрана. Алатот што се вметнува може да се блокира и да доведе до губење контрола над уредот. Опис на производот и моќноста Прочитајте ги сите напомени и упатства за безбедност. Грешките настанати како резултат од непридржување до безбедносните напомени и упатства може да предизвикаат електричен удар, пожар и/или тешки повреди. Ве молиме отворете ја преклопената страница со приказ на електричниот апарат, и држете ја отворена додека го читате упатството за употреба. Употреба со соодветна намена Електричниот апарат е наменет за дупчење во бетон, цигли и камен како и за длетување. Илустрација на компоненти Нумерирањето на сликите со компоненти се однесува на приказот на електричните апарати на графичката

1 Капак за заштита од прав 2 Чаура за заклучување 3 Прекинувач за запирање на вртењето 4 Амортизација на вибрациите 5 Прекинувач за вклучување/исклучување 6 Рачка (изолирана површина на дршката) 7 Тркалце за претходно избирање на бројот на вртежи/удари 8 Приказ за сервис 9 Приказ за режим на приправност 10 Дополнителна дршка (изолирана површина на

Опишаната опрема прикажана на сликите не е дел од стандардниот обем на испорака. Комплетната опрема може да ја најдете во нашата Програма за опрема. Технички податоци Информации за бучава/вибрации Вредностите на емисија на бучава одредени во согласност со EN 60745-2-6. Нивото на звук на уредот, оценето со А, типично изнесува: ниво на звучен притисок 93 dB(A); ниво на звучна јачина 104 dB(A). Несигурност K=3 dB. Носете заштита за слухот! Вкупните вредности на вибрации a

(векторски збор на трите насоки) и несигурност K дадени се во согласност со EN 60745-2-6: Ударно дупчење во бетон: a

Чекани за дупчење GBH 5-40 DCE Број на дел/артикл 3 611 B64 0.. Номинална јачина W1150 Број на вртежи min

170 – 340 Број на удари –Режим на дупчење –Режим на длетување min

Прифат на алатот SDS-max Подмачкување Централно трајно подмачкување макс. дупка Ø – Бетон (со спирално сврдло) – Бетон (со пробивно сврдло) – Ѕидни конструкции (со шуплива круна)

Тежина согласно EPTA-Procedure 01:2014 кг 6,8 Класа на заштита /II Податоците важат за номинален напон [U] од 230 волти. Овие податоци може да отстапуваат при различни напони, во зависност од изведбата во односната земја. OBJ_BUCH-1742-004.book Page 113 Friday, August 19, 2016 2:47 PM114 | Македонски 1 609 92A 2GB | (23.5.18) Bosch Power Tools Нивото на вибрации наведено во овие упатства е измерено со нормирана постапка според EN 60745 и може да се користи за меѓусебна споредба на електричните апарати. Исто така може да се прилагоди за предвремена процена на оптоварувањето со вибрации. Наведеното ниво на вибрации е за основната примена на електричниот апарат. Доколку електричниот апарат се користи за други примени, со различна опрема, алатот што се вметнува отстапува од нормите или недоволно се одржува, може да отстапува нивото на вибрации. Ова може значително да го зголеми оптоварувањето со вибрации во периодот на целокупното работење. За прецизно одредување на оптоварувањето со вибрации, треба да се земе во обѕир и периодот во кој уредот е исклучен или едвај работи, а не во моментот кога е во употреба. Ова може значително да го намали оптоварувањето со вибрации во периодот на целокупното

Утврдете ги дополнителните мерки за безбедност за заштита на корисникот од влијанието на вибрациите, како на пр.: одржувајте ги внимателно електричните апарати и алатот за вметнување, одржувајте ја топлината на дланките, организирајте го текот на работата.

Пред било каква интервенција на електричниот апарат, извлечете го струјниот приклучок од ѕидната дозна. Дополнителна дршка Користете го вашиот електричен апарат само со дополнителна дршка 10. Дополнителната дршка 10 може да ја вртите по желба, за да си овозможите безбедна и неуморна работа. – Вртете го долниот дел на дополнителната дршка 10 наспроти движењето на стрелките од часовникот и навалете ја дополнителната дршка 10 во саканата позиција. Потоа зацврстете го долниот дел на дополнителната дршка 10 во правец на стрелките од часовникот. Замена на алатот Со SDS-max-прифатот за алат можете едноставно и лесно, без користење на дополнителни алати, да го замените алатот што се вметнува. Капакот за заштита од прав 1 го спречува навлегувањето на правта која се создава при дупчењето во прифатот на алатот. Затоа при употребата на апаратот проверете дали капакот за заштита од прав 1 е оштетен. Оштетениот капак за заштита од прав веднаш треба да се замени. Се препорачува ова да се изврши од страна на сервисната служба. Ставање на алатот за вметнување (види слика A) – Исчистете го крајот за вметнување на алатот што се вметнува и малку намастете го. – Алатот што го вметнувате ставете го со вртење во прифатот на алат, додека самиот не се заклучи. – Проверете дали е заклучен со влечење на алатот. Вадење на алатот за вметнување (види слика B) – Турнете ја чаурата за заклучување 2 наназад и извадете ја запчестата глава за дупчење. Вшмукување на прав/струготини Правта од материјалите како на пр. слоеви боја, некои видови дрво, минерали и метал може да биде штетна по здравјето. Допирањето или вдишувањето на таквата прав може да предизвика алергиски реакции и/или заболувања на дишните патишта на корисникот или лицата во

Одредени честички прав како на пр. прав од даб или бука важат како канцерогени, особено доколку се во комбинација со дополнителни супстанци (хромат, средства за заштита на дрво). Материјалите што содржат азбест може да бидат обработувани само од страна на стручни лица. –Погрижете се за добра проветреност на работното

– Се препорачува носење на маска за заштита при вдишувањето со класа на филтер P2. Внимавајте на важечките прописи на Вашата земја за материјалот кој го обработувате.

Ставање во употреба Внимавајте на електричниот напон! Напонот на изворот на струја мора да одговара на оној кој е наведен на спецификационата плочка на електричниот уред. Електричните апарати означени со 230 V исто така може да се користат и на 220 V. Подесување на начинот на работа Со прекинувачот за запирање на вртењето 3 изберете го начинот на работа на електричниот апарат. Напомена: Променете го начинот на работа само доколку електричниот апарат е исклучен! Инаку електричниот апарат може да се оштети. –Свртете го прекинувачот за запирање на вртењето 3 во саканата позиција. Позиција за Дупчење со чекан Доколку алатот за вметнување не почне да се врти веднаш по вклучувањето, оставете го електричниот апарат да поработи полека, додека не почне да се врти и алатот за вметнување. Позиција Vario-Lock за подесување на позицијата на длетото OBJ_BUCH-1742-004.book Page 114 Friday, August 19, 2016 2:47 PMМакедонски | 115 Bosch Power Tools 1 609 92A 2GB | (23.5.18) Во позиција „Длетување“, претходно избраниот број на удари со тркалцето за подесување 7 автоматски се зголемува при вклучувањето; притоа, електричниот апарат работи со зголемена јачина при длетување. Вклучување/исклучување при дупчење За да се заштеди енергија, вклучувајте го електричниот алат само доколку го користите. – За ставање во употреба на електричниот апарат притиснете го прекинувачот за вклучување/исклучување 5 и држете го притиснат. – За да го исклучите електричниот апарат, отпуштете го прекинувачот за вклучување/исклучување 5. Вклучување/исклучување при длетување За да се заштеди енергија, вклучувајте го електричниот алат само доколку го користите. – За ставање во употреба на електричниот апарат, притиснете го прекинувачот за вклучување/исклучување 5 нагоре (I), додека не се

– За да го исклучите, притиснете го прекинувачот за вклучување/исклучување 5 надолу (0) и отпуштете го. На ниски температури електричниот апарат дури по одреден период го постигнува целосниот капацитет на

Подесување на бројот на вртежи/удари Електрониката за регулација овозможува бесстепено бирање на бројот на вртежи и удари за работење во согласност со материјалот. Константната електроника ја одржува конзистентноста на бројот на вртежи и удари помеѓу празниот од и работење со оптоварување. При вклучување на мрежниот приклучок во приклучницата или по пад на струја, електрониката за регулација автоматски го поставува нависокиот број на вртежи и удари. Ова спречува, поради пониската поставка на тркалцето за подесување 7 да не се работи со оптимална јачина. – Изберете го бројот на удари со тркалцето за подесување 7 соодветно на материјалот. Податоците во приложената табела се препорачани

Спојка за заштита од преоптоварување Доколку алатот што се вметнува се стегне или заглави, ќе се прекине погонот на вратилото за дупчење. Електричниот апарат секогаш држете го, поради јачината со која работи, цврсто со двете дланки и застанете во сигурна положба. Исклучете го електричниот апарат и олабавете го алатот што се вметнува, доколку се блокира електричниот апарат. Доколку вклучите блокиран алат за дупчење настануваат моменти на

Промена на позицијата за длетување (Vario-Lock) Длетото може да го фиксирате во12 позиции. Притоа, може да ја користите оптималната работна позиција. – Ставете го длетото во прифатот за алат. –Свртете го прекинувачот за запирање на вртењето 3 во позиција „Vario-Lock“ (види „Подесување на начинот на работа“, страна 114). – Свртете го алатот за вметнување во саканата позиција за длетување. –Свртете го прекинувачот за запирање на вртењето 3 во позиција „Длетување“. Со тоа, прифатот за алат ќе се

Прекинувачот за запирање на вртењето 3 мора да стои секогаш во позиција „Длетување“ доколку

Совети при работењето Пред било каква интервенција на електричниот апарат, извлечете го струјниот приклучок од ѕидната дозна. Амортизација на вибрациите Вградената амортизација за вибрации ги намалува вибрациите кои настануваат во текот на работењето. Меката дршка ја зголемува заштитата од лизгање и обезбедува подобро држење и ракување на електричниот

Позиција за Длетување Примена Позиција на

Обработка на гипс/лесни градежни

Вадење на плочки Обработка на цигли Обработка на бетон OBJ_BUCH-1742-004.book Page 115 Friday, August 19, 2016 2:47 PM116 | Srpski 1 609 92A 2GB | (23.5.18) Bosch Power Tools Одржување и сервис Одржување и чистење Пред било каква интервенција на електричниот апарат, извлечете го струјниот приклучок од ѕидната дозна. Одржувајте ја чистотата на електричниот апарат и отворите за проветрување, за да може добро и безбедно да работите. Оштетениот капак за заштита од прав веднаш треба да се замени. Се препорачува ова да се изврши од страна на сервисната служба. Доколку е потребно користење на приклучен кабел, тогаш набавете го од Bosch или специјализирана продавница за Bosch-електрични апарати, за да го избегнете загрозувањето на безбедноста. Приказ за сервис8 Откако ќе се искористат карбонските четки, електричниот апарат сам се исклучува. Ова ќе се прикаже околу 8 часа пред да светне приказот за сервис 8 . Електричниот апарат мора да се достави на одржување во сервисната служба, видете ги адресите во оддел „“. Приказ за режим на приправност 9 Приказот за режим на приправност 9 мора да свети, доколку мрежниот приклучок е вклучен и има мрежен напон. Доколку електричниот апарат со светлечки приказ за режим на приправност 9 не може да се вклучи, мора да се прати во сервисната служба, адресите погледнете ги во поглавјето „“, страна. Сервисна служба и совети при користење Сервисната служба ќе одговори на Вашите прашања во врска со поправката и одржувањето на Вашиот производ како и резервните делови. Експлозивен цртеж и информации за резервни делови ќе најдете на: www.bosch-pt.com Тимот за советување при користење на Bosch ќе ви помогне доколку имате прашања за нашите производи и

За сите прашања и нарачки на резервни делови, Ве молиме наведете го 10-цифрениот број од спецификационата плочка на производот.

Д.Д.Електрис Сава Ковачевиќ 47Њ, број 3 1000 Скопје Е-пошта: dimce.dimcev@servis-bosch.mk Интернет: www.servis-bosch.mk Тел./факс: 02/ 246 76 10 Моб.: 070 595 888 Отстранување Електричните апарати, опремата и амбалажите треба да се отстранат на еколошки прифатлив начин. Не ги фрлајте електричните апарати во домашната канта
