PowerClear - Električni odmaševalec RIDGID - Brezplačna navodila za uporabo

Vrsta izdelka	Električni čistilec odtokov
Znamka	RIDGID
Model	PowerClear
Dimenzije (D x Š x V)	356 x 229 x 292 mm (14 x 9 x 11,5 in)
Teža	5,44 kg (12 lb)
Električno napajanje	100-120 V, 50-60 Hz, 0,8/0,9 A
Moč motorja	1/4 KM
Kapaciteta bobna (kabel)	30 ft (9,15 m) kabla Ø 1/4 in (6 mm)
Primeren premer cevi	20 do 40 mm (3/4 do 1,5 in)
Hitrost podajanja kabla	5,5 m/min (18 ft/min)
Prosti tek bobna	450 obr/min
Sistem podajanja	Dvosmerni AUTOFEED, krmiljen z ročico
Krmiljenje	Stikalo naprej/izklop/nazaj + pnevmatska stopalka
Varnostna naprava	Diferenčni odklopnik (GFCI) vgrajen v kabel
Zahtevana zaščitna oprema	Varnostna očala, usnjeni rokavice, podrokavice iz lateksa
Vzdrževanje in čiščenje	Spiranje z obilo vode po uporabi; mazanje sistema AUTOFEED z lahkim mineralnim oljem
Nadomestni deli in popravljivost	Na voljo nadomestni deli RIDGID; popravilo pri pooblaščenem servisu
Garancija	Doživljenjska garancija (FULL LIFETIME WARRANTY)

Pogosto zastavljena vprašanja - PowerClear RIDGID

Kako uporabljati krmilno stopalko čistilca odtokov PowerClear?

Pnevmatska krmilna stopalka omogoča zagon in zaustavitev motorja. Prepričajte se, da je stikalo FOR/OFF/REV v položaju FOR (naprej), nato pritisnite stopalko za začetek vrtenja. Sprostite stopalko za zaustavitev. Nazaj (REV) uporabite samo za sprostitev zataknjenega orodja.

Katere vrste cevi lahko očistim s tem modelom?

PowerClear je zasnovan za odtočne cevi umivalnika, kadi in tuša s premerom 20 do 40 mm (3/4 do 1,5 in). Ni priporočljiv za WC školjke.

Kako namestiti kabel in vodilo kabla?

Odvijte dovolj kabla iz bobna, ga napeljite skozi izbrano vodilo kabla (18 ali 48 inčev), nato vklopite ročice za podajanje sistema AUTOFEED. Namestite vodilo kabla na sprednji nastavek naprave. Prepričajte se, da je konica AUTOFEED manj kot 15 cm (6 inčev) od dostopne točke do cevi.

Kaj storiti, če se kabel zatakne v cevi?

Takoj sprostite krmilno stopalko in stikalo nastavite v položaj OFF. Za sprostitev preklopite v vzvratno vožnjo (REV) in na kratko pritisnite stopalko. Ne zadržujte vzvratne vožnje predolgo, da ne poškodujete kabla. Če se blokada nadaljuje, si oglejte razdelek 'Odpravljanje težav' v navodilih.

Kako vzdrževati čistilec odtokov po vsaki uporabi?

Izvlecite napravo iz vtičnice. Zunanjost očistite z vlažno krpo, sperite boben in kabel z obilo vode, nato ju posušite. Sperite tudi sistem AUTOFEED in vodilo kabla. Namažite sistem AUTOFEED z lahkim mineralnim oljem. Shranite napravo na suhem in zaklenjenem mestu.

Kateri dodatki so na voljo za PowerClear?

Priporočeni dodatki vključujejo usnjene rokavice za čiščenje RIDGID (št. 41937) in nadomestni kabel MAXCORE 50 (št. 55983). Za celotno ponudbo si oglejte katalog RIDGID.

Diferenčni odklopnik (GFCI) ne deluje, kaj storiti?

Preverite, ali kontrolna lučka GFCI ugasne, ko pritisnete testni gumb. Če se po ponovnem vklopu ne prižge, izključite napravo in se obrnite na pooblaščenega serviserja RIDGID. Nikoli ne uporabljajte naprave z okvarjenim GFCI.

Kakšna je največja dolžina kabla, ki jo lahko uporabim?

Boben vsebuje 9,15 m (30 ft) kabla s premerom 6 mm (1/4 in). Ne uporabljajte daljšega kabla, ker bi se lahko zvijal ali pretrgal.

Ali lahko to napravo uporabim v kadi?

Da, vendar le z dostopom skozi preliv (odstranite pokrov in mehanizem). Nikoli ne vstavljajte skozi odtok kadi, saj bi to poškodovalo kabel.

Kako uveljaviti doživljenjsko garancijo RIDGID?

Doživljenjska garancija krije proizvodne napake pri normalni uporabi. Registrirajte svojo napravo na spletni strani RIDGID.com. Za kakršne koli zahtevke se obrnite na distributerja RIDGID ali tehnično službo ([e-mail] / [phone] za ZDA in Kanado).

NAVODILA ZA UPORABO PowerClear RIDGID

Opispecifikacije 287

Opis 287

Tehnicke karakteristike 288

lkone prekidača 288

Sklapanje uredaja 289

Konfiguracao gibljive cijevi za vodenje/AUTOFEED sklop 289

Pogledajte natpisnu plociu za informacije o specifikaciji stroja.

Brzina bez

opterecenja (_0) .4500/MIN

AUTOFEED

brzina rada uredaja.... 18 stopa/min (5,5 m/min)

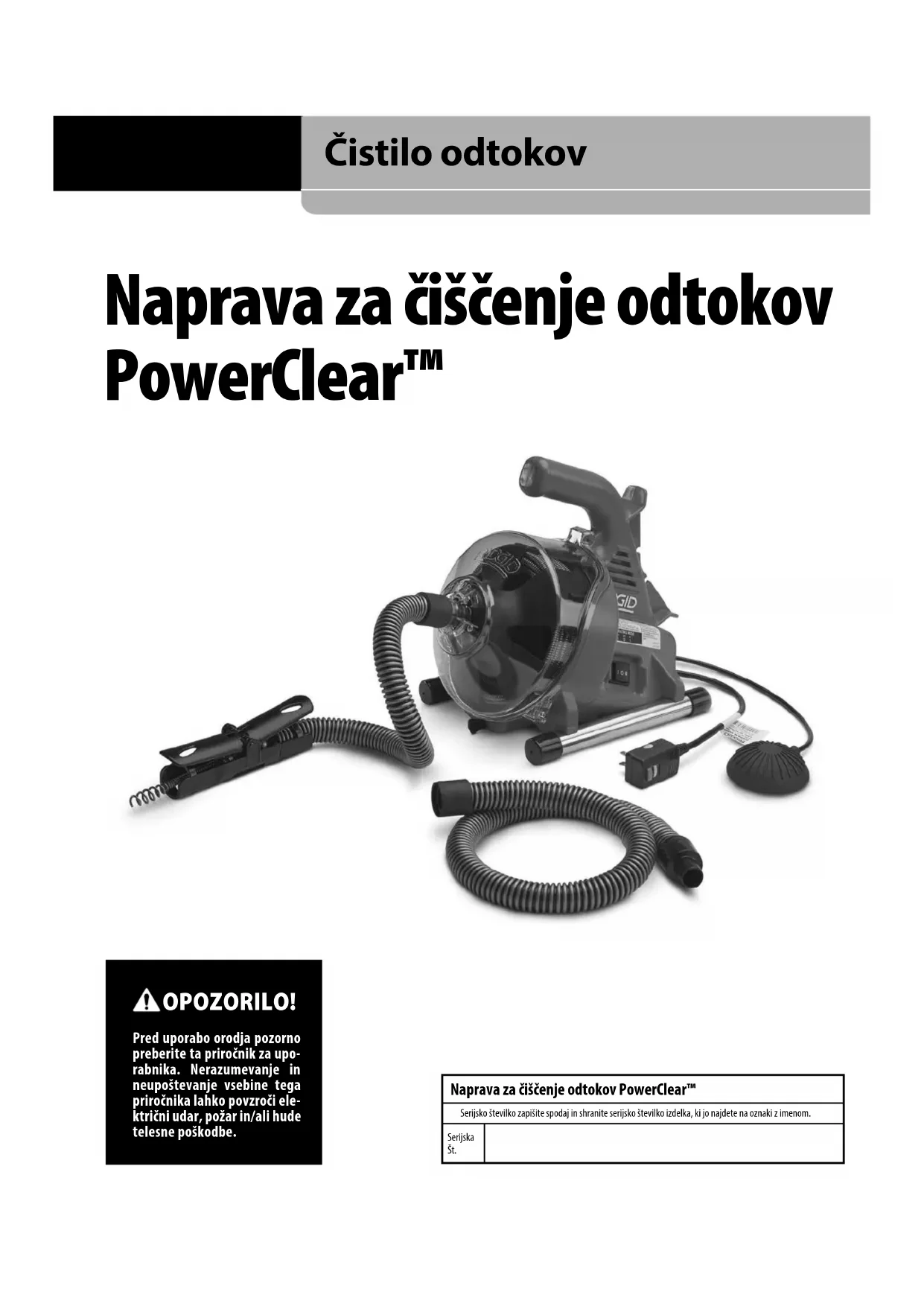

Naprava za cisjenje odtokov PowerClear™

OPOZORILO!

Pred uporabo orodja pozorno preberite ta prirocnik za uporabnika. Nerazumevanje in neuostevanje vsebine tega prirocnika lahko povzroci elektrici udar, pozar in/ali hude telesne poskodbe.

Naprava za cisjcenje odtokov PowerClearTM

Serijski stevilko zapišite spodaj in shranite serijski stevilko izdelka, ki je najdete na oznaki izimenom.
Serijska Št.

Kazalo vsebine

Obrazec za vpis serijske stevilke naprave 299
Varnostni symboli 301

Splośna varnostna opozorila za elektricno orodje 301

Varnost delovnega območja 301
Elektricna varnost 301
Osebna varnost 302
Uporaba in nega elektricnega orodja 302
Servisiranje 302

Posebne varnostne informacije 302

Varnost naprav za ciscenje odtokov 303

Opis in specifikacije 303

Opis 303
Tehnicni podatki 304
lkone stikala 304

Sestavljanje stroja 305

Konfiguriranje vodilne cevi/sestava AUTOFEED 305

Pregled pred uporabo 305

Nastavitev naprave in delovnega območja 306

Navodila za uporabo 308

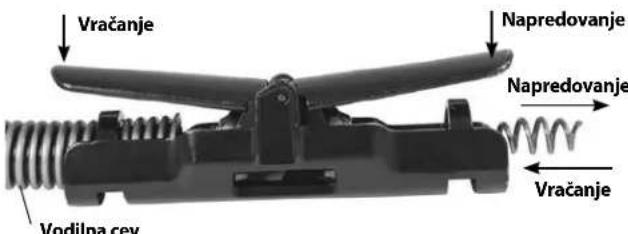

Podajanje kabla v odtok 309
Prehod skozi zanke ali druge prehode 309

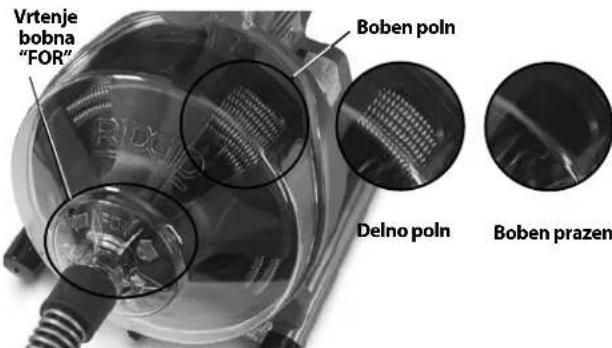

Cischenje odtoka 309
Obdelava zamašitve 310
Ravnanje z zataknjenim orodjem 310
Sprostitev zatakjenega orodja 310
Izvlek kabla 310
Praznjenje stroja 311

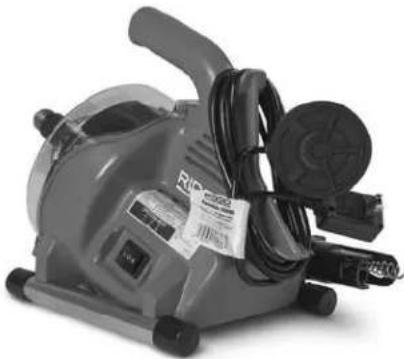

Priprava za prevoz 311

Navodila za vzdhrzevanje 311

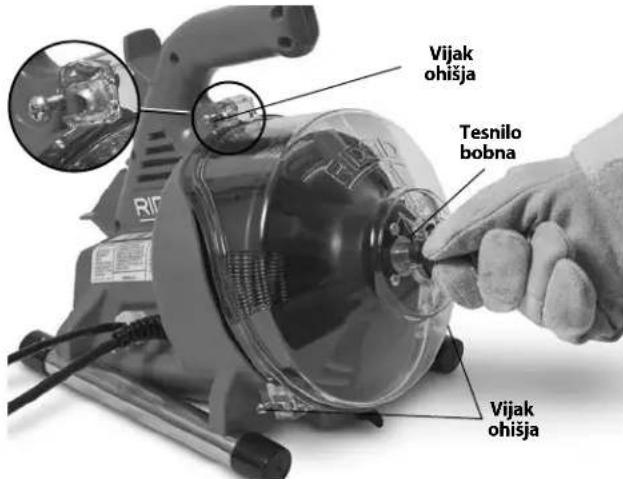

Odpiranje naprave za ciiscenje odtokov/odstranjevanje bobna 311
Cischenje 311

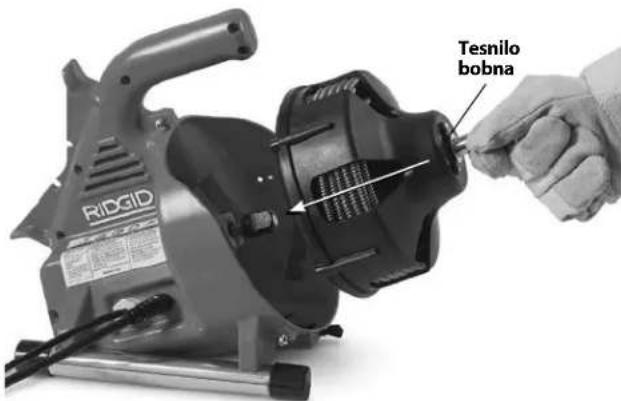

Zamenjavakabla 311

Dodatna oprema 312

Shranjevanje naprave 312

Servisiranje in popravilo 312

Odstranjevanje 313

Odpravljanenapak 313

Izjava ES o skladnosti Notranja stran zadnje strani

Dosmrtna garancija .Zadnja platnica

*Prevod izvirih navodil

Varnostni symboli

V tem uporabniškem priročniku in na izdelku se uporabljaco varnostni simboli ter signalne besede za posredovanje pomembnih varnostnih informacij. V tem poglavju boste spoznali pomen teh signalnih besed in simbolov.

To je simbol za varnostno opozorilo. Uporablja se za opozarjanje na tveganje telesnih poskodb. Upostevajte vsa varnostna sporocila, ki sledijo temu znaku, da se izognete morebitnim telesnim poskodbam ali smrti.

NEVARNOST pomeni nevarno situacijo, ki bo povzroci smrt ali hudo telesno poskodbo, ce se ji ne izognete.

OPOZORILO OPOZORILO pomeni nevarno situacijo, ki bi lahko povzrocila smrt ali hudo telesno poškodbo, ce se ji ne izognete.

OZOR POZOR pomeni nevarno situacijo, ki bi lahko povzrocla manjse ali srednje telesne poškodbe, ce se ji ne izognete.

OPOMBA

OBVESTILO pomeni informacao, ki se nanaša na zašcito lastnine.

Ta simulb vas opozarja, da pred začetkom uporabe opreme skrbno preberite uporabniški priročnik. Priročnik za uporabnika vsebuje pomembne informacije o varni in prašilni uporabi naprave.

Ta simbol pomeni, da je treba pri uporabi ali delu s to opremo vedno uporabljati varmostna ocala s stranskimi scitniki ali naochnike, da zmanjsate nevarnost poskodbe oci.

Ta simbol pomeni nevarnost, da se roke, prsti ali drugi telesni deli ujamejo, zapletejo ali zmeckajo v kablu za ciscenje odtokov.

Ta simbol pomeni nearnost elektricnega udara.

Splošna varnostna opozorila za elektricno orodje*

A OPOZORILO

Preberite vsa varnostna opozorila, navodila, illustracije in specifikacione, ki so prilozene elektricnemu orodju. Neupostevanje vseh spodaj navedenih navodil lahko povzroci elektrici udar, pozar in/ali hude telesne poskodbe.

VSA OPOZORILA IN NAVODILA SHRANITE ZA NADALJNO UPORABO!

Izraz «elektricno orodje « v opozorilih se nanaša na vase elektricno orodje (povezano z elektricnim kablom), ki je napajano iz elektricnega omrežja, ali na elektricno orodje z baterijo (brez kabela).

Varnost delovnega območja

• Delovni prostor naj bo Čist in dobro osvetljen. Neurejeni ali slabo osvetljeni delovni prostori povečujujo ver-jetnost nasreće.
• Elektricnih orodij ne uporabljaje v eksplozivnih atmosferah, npr. v prisotnosti vnetljivih teko in, plinov ali prahu. Elektrica orodja ustvarjao iskre, zaradi katerih se lahko vnamejo prah ali hlapi.
• Med uporabo elektriche naprave naj se otroci in druge osebe ne priblizujejo. Zaradi motenj ob delu lahko izgubite nadzor nad orodjem.

Elektricna varnost

Vtici elektricnega orodja morajo ustrezati vticnici. Vtica nikoli na noben na in ne spreminajte. Vticev prisagojevalnika ne uporabljaje z ozemljenimi elektricnimi orodji. Nespremenjeni vtici in ustrezne vticnice zmanjsajo nevarnost elektricnega udara.
- Preprečite telesni kontakt z ozemljenimi povrsinami, kot so na primer cevi od radiatorja, hladilnika. Če je vase telo ozemljeno, za vas obstaja večja nevarnost elektricnega udara.
- Elektricnega orodja ne izpostavljaje dežju in vlažnim pogojem. Voda, ki prodre v elektricno orodje, počeça tveganje elektricnega udara.
- S kablom ne ravnajte nasilno. Kabla nikoli ne uporablajte za prenašanje ali vlečenje oz. za izklop elektrčnega orodja. Kabla ne izpostavljate vročini, olju, ostrim robovom ali premikajocim delom. Poškodovani ali zapleteni kabli povećajo tveganje elektrčne-ga udara.
- Med uporabo elektricnega orodja na prostem uporabljaje samo podaljske, ki so primerni za uporabo na prostem. Uporaba kabla, primerna nega za uporabo na prostem, zmanjsje tveganje elektricnega udara.
- Cesemorete izogniti uporabi elektricnega orodjana vlaznem mestu, uporabite stikalo za zemplosticno zašcit (GFCI). Uporaba zemplostične zašcite (GFCI)zmanjsujte tveganje elektricnega udara.

Osebna varnost

• Med uporabo elektricnega orodja bodite pazljivi, pozorni in delajte z glavo. Elektricnega orodja ne uporabljaje, ce ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Trenutek nepozomosti med uporabo elektricnega orodja lahko povzroci hude telesne poskodbe.
• Vedno nosite zašcitna očala. Vedno nosite zašcitna očala. Zašcitna oprema, kot so zašcitna maska za prah, zašcitni Čevlji z nedrsećim podplatom, zašcitna Čelada ali zašita sluha, ki jo uporabljate skladno z razmerami, zmanjsa tveganje telesnih poskodb.
• Izogibajte se nenamernemu vklopu orodja. Prepriçaje se, da je stikalo izklopljeno, preden orodje priključite na vir napajanja in/ali akumulator, ga poberete ali prenasate. Do nesreće lahko pride, Če imate med prenasanjem orodja prste na stikalu ali Če priklopitepapajanje orodij z vklučenim stikalom.
  Pred VKLOPOM elektricega orodja odstranite vse nastavitvene kljuce ali izvijač. Izvijač ali kljuc, ki ga pustite pritrjenega na vrtljiv del elektricega orodja, lahko povzroci telesne poskodbe.
• Ne stegujte se. Vedno skrbite, da stojite stabilno in imate dobro ravnoteže. Tako boste imeli v nepredvidljivih situacijah boljsi nadzor nad elektricnim orodjem.
• Bodite primerno oblečeni. Ne nosite ohlapnih oblačil in nakita. Lase in oblačila imejte varno oddjalene od premikajocih se delov. Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo v premikajuće se dele.
• Celahko namestite sesalnike in zbiralnike za prah, se prepričajte, da so ti prikljuceni in pravilno uporabljeni. Uporaba zbiralnikov za prah lahko zmanjsa tveganja zaradi prahu.
• Ne dovolite, da bi seznanjenost zaradi pogoste uporarabe povzroci, da postanete samozadovoljni in prezrete varnostna načela orodja. Neprevidno dejanje lahko povzroci hude telesne poškodbe v delčku sekunde.

Uporaba in nega elektricnega orodja

• Orodja ne uporabljaje s silo. Uporabljaje odje, ki je primerno za vase delo. Pravilno izbrano elektricno odje bo delo opravilo hitreje in varneje s hitrostjo, za katero jezasnovano.
• Če s stikalom ne morete VKLOPITI in IZKLOPITI elektricnega orodja, ga ne uporabljaje. Vsako elektricno orodje, ki ga ne morete krmiliti s stikalom, je nevarno in ga je treba popraviti.
• Izvlecite vtic iz vticnice in/ali kompleta baterij, iz elektricnega orodja preden karkoli prisagodite, za

menjate pripomocke ali elektricno orodje shranite. S tovrstnimi preventivnimi varnostnimi ukrepi boste zmanjsali tveganje nenamernega vklopa elektricnega orodja.

• Elektricno orodje, ki ga ne uporabljate, hranite izven dosega otrok in ne dovolite, da bi orodje uporabljale osebe, ki elektricnega orodja ne poznajo ali ki niso prebrale teh navodil. Elektricna orodja so nevarna, ce jih uporabljao neizkušene osebe.
  Vzdrzevanje elektricnega orodja. Preverite, ali so gibljivi deli orodja pravilno namesceni in se ne zatikajo. Preverite tudi, ali je kateri izmed delovPokvarjen, in bodite pozorni na vsa druga stanja elektricnega orodja, ki lahko vplivajo na njegovo delovanje. Ce je elektricno orodje poskodovano, ga pred uporabo obvezno popravite. Stevilne nesrece so posledica slabo vdkrzevanih elektricih no orodij.
• Rezalna orodja naj bodo ostra in ista. Pravilno vzdrzevana rezalna orodja z ostrimi rezili se manjkrat zataknejo in jih je laze upravljiati.
• Elektricno orodje, dodatno opremo, nastavke itd. uporabljaje skladno s temi navodili, pri tem pa upostevajte delovne pogoje in delo, ki ga morate opraviti. Uporaba elektricnega orodja v namene, druga ne od tistih, za katere je orodje predvideno, lahko povzroci nevarne situacije.
• Ročaje in prijemne povrsine vzdřuje tuhe, Čiste in razmašěné. Spolžki ročaji in prijemne povrsine ne omogocajo varnega ravnanja in nadzora orodja v nepričakovanih situacijah.

Servisiranje

• Vase elektricno orodje naj popravlja samo usposobljen strokovnjak in pri tem uporablja samo originalne nadomestne del. Tako bo vase elektricno orodje ostalo varno za uporabo.

Posebne varnostne informacije

A OPOZORILO

To poglavje vsebuje pomembna varnostna navodila, značilna za to orodje.

Pred uporabo napravo za ciscenje odtokov PowerClear pazljivo preberite ta navodila za uporabo, da zmanjsate tveganje za elektricni udar ali resne poskodbe.

VSA OPOZORILA IN NAVODILA SHRANITE ZA NADALJNJO UPORABO!

Ta priročnik hranite skupaj z napravo, da ga lahko uporablja uporabnik naprave.

Varnost naprav za Čišćenje odtokov

Pred uporabo orodja preizkusite zempljosticno zašitno stikalo (GFCI), ki ga ima napajalni kabel za zavarovanje, da pravilno deluje. Pravilna uporaba zempljosticne zašcite (GFCI) zmanjsuje tveganje elektrichega udara.
- Uporabljaje samo podaljske, zašcitene z GFCI. GFCI na napajalnem kablu naprave ne bo preprečil elektricknega udara na podaljskih.
Baterije polnite samo spolnilniki, ki jih priporoca proizvajalec. Lateks ali ohlapne rokavice ali cunjse lahko ovijeo okoli kabla in povzrocijo hude telesne poskodbe.
- Med obračanjem kabla ne pustite, da bi se kabel prenehal vrteti. To lahko preobremeni kabel in povzroči zvizanje, prepogibanje ali pretrganje kabla ter resne telesne poskodbe.
- Kabel in stikalo mora upravljati ena osea. Če se konec kabla preneha vrteti, mora imeti uporabnik moznost IZKLOPA motorja naprave, da prepreci zvijanje, prepogibanje ali pretrganje kabla.
- Uporabite lateks ali gumijaste rokavice v notranjosti rokavic, ki jih je dolocil proizvajalec, ocala in obrazne šcitnike, zašcitna oblačila in respirator, kadar obstaja sum, da so v odtočnem vodu kemikalije, bakterije ali druge strupene ali kužne snovi. Uporabite lateks ali gumijaste rokavice v notranjosti rokavic, ki jih je dolocil proizvajalec, ocala in obrazne šcitnike, zašcitna oblačila in respirator, kadar obstaja sum, da so v odtočnem vodu kemikalije, bakterije ali druge strupene ali kužne snovi.
- Skrbite za higieno. Ne jejte in ne kadite med uporabo ali rokovanjem z orodjem. Po rokovanju z ali uporabo cistilne opreme za odtoke uporabite topo, milnico za umivanje roke in drugih delov telesa, ki so bili izpostavljeni vsebini odtoka. S tem boste zmanjšali tveganje nevarnosti za zdjavje zaradi izpostavljenosti strupenim ali nalezljivim materialom.
- Uporabite le cistilo za odtoke za priporocene velikosti odtokov. Uporaba napacne velikosti naprave za ciscenje odtokov lahko povzroci zvijanje, zavozlanje ali zlom kabla in lahko povzroci telesne poskodbe.
- Med delovanjem stroja vedno držite roko z rokavicona vodilni cevi enote /AUTOFEED®. S tem zagotovite boljsi nadzor kabla in preprećte zvjanje, pregibanje in zlom kabla, kar lahko povzroči resne osebné poskodbe.
- Namestite stroj na razdalji 6'' (15 cm) od vhoda v od-tok ali pravilno podprite izpostavljen kabel, ce razdalja presega dveh chevljev 6'' (15 cm). Večje razdalje lahko povzroćijo težave z nadzorom, kar lahko povzroći zvijanje, prepogibanje ali pretrganje kabla. Zvijanje, pregibanje ali zlom kablov lahko povzroći udarec ali poskodbe z zmečkanjem.

• Naprave ne uporabljaje tako, da se vrti v vzvratni smeri (REV), razen v primerih, ki so opisani v tem prirochniku. Delovanje v vzvratni smeri lahko poskoduje kabel in se uporablja za umikanje konca kabla iz zamašitev.
• Držite roke vstran od vrtečega bobna in vodilne cevi. Ne segajte v boben, razen Če je stroj izkljucen iz napajanja. Roko bi vam lahko ujelo v premikajće dele.
• Ne nosite ohlapnih oblačil in nakita. Lase in oblačila imejte varno oddalgene od premikajocih se delov. Ohlapna oblačila, nakit ali lasje se lahko ujamejo v premikajocse se dele.
• Naprave ne uporabljajte, ce uporabnik ali stroj stoji v vodi. Uporaba naprave, ko stojite v vodi, povecuje moznost elektricnega udara.

• Obrnite se na krajevnega distributerja RIDGID
• Obišcite RIDGID.com, da najdete krajevno zastopstvo RIDGID.
• Obrnite se na oddelek za tehniciene storitve za Ridge Tool na naslovu [e-mail], v ZDA in Kanadi pa lahkoPoklicete tudi [phone].

Opis in specifikacije

Opis

Naprava za ciscenje otdokov RIDGID PowerClear™ jezasnovana za ciscenje 3 / 4'' (20 mm) do 112'' (40 mm) otdokov v umivalnikih, kadeh in tuših. Je opremljeno s kablam 30' (9 m).

Naprava za ciscenje odtokov PowerClear ima 2-smerni me- manizem za podajanje kabla AUTOFEED, ki podaja in ponovno izvlece kabel s pritiskom roice s hitrostjo 18^ na minuto. Nastavljiva vodilna cev v povezavi z enoto AUTOFEED omogoca direktno dovajanje kabla v odtok, kar zmanjsa onesnazenje in varuje prisrdilne elemente.

Stikalo FOR/OFF/REV nadzira boben s kablon in vrtenje kabela, s pnevmatsko stopalko nadzirate VKLOP/IZKLOP motorja. V linijski kabel je vgrajeno integralno zemljosticno zašcitno stikalo (GFCI).

Naprava za cisicenje odtokov ima prozorno sprende ohije, ki omogoca nadziranje kabla.

Uporaba naprave za ciscenje odtokov PowerClear ni priporocljiva s stranišci.

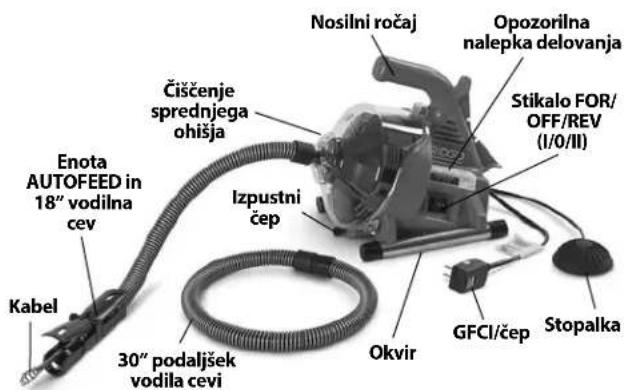

Slika 1 - Naprava za Čišćenje odtokov PowerClear

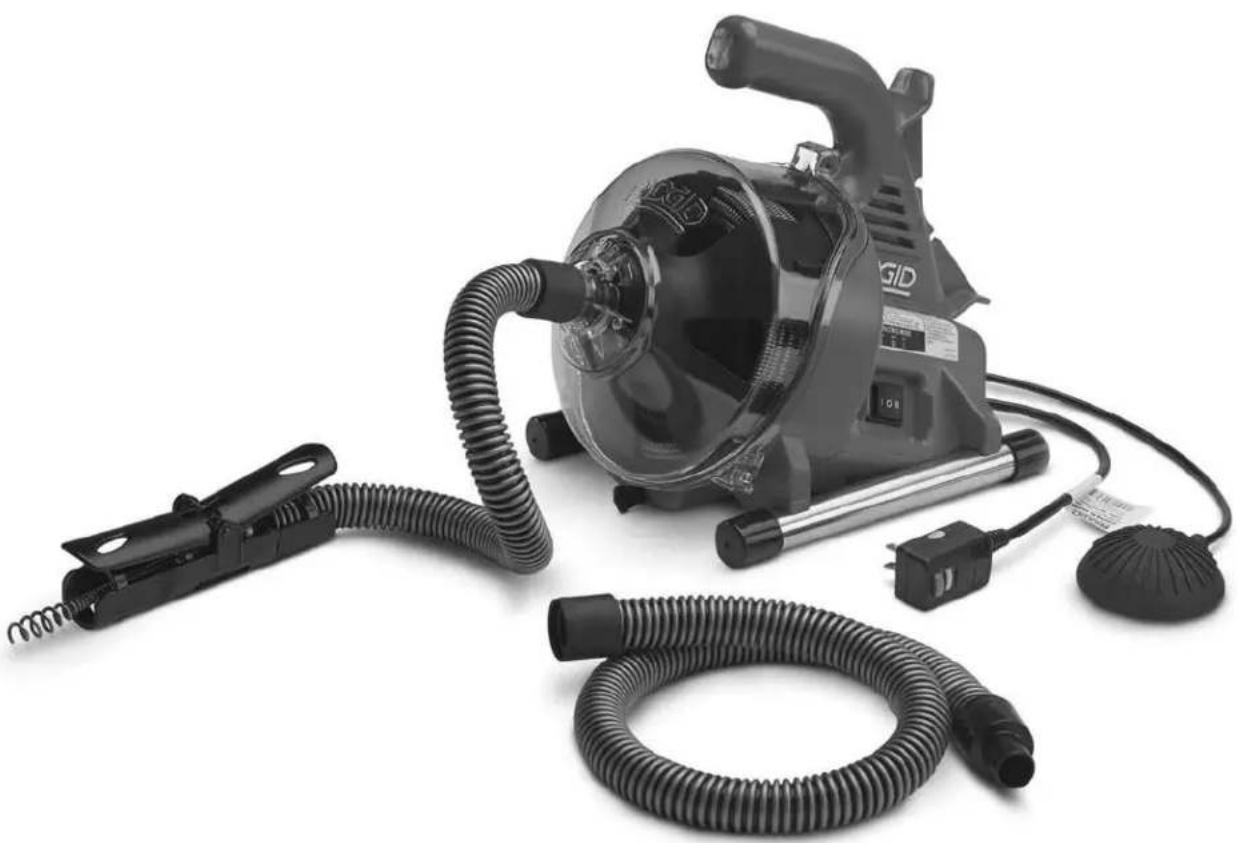

Slika 2 - Naprava za cziscenje odtokov PowerClear

Tehnicni podatki

Zmogljivost voda.... 3 / 4^ - 112^ (20 mm - 40 mm)

Zmogljivost bobna... 30^(9,1m) of 14'' (6 mm) premer kabla

Kabel. 1 / 4^ × 30^(6mm× 9,1m) MAXCORETM50kabel

Tip motorja univerzalen

Vrednosti motorja

100/120V\~Motor.....1/4KM,0,8/0,9A,50/60Hz

230V~Motor 120W,0,5A,50Hz

Glejte serijsko plošćico naprave za podatke o specifikaci-jah stroja.

Hitrost brez

obremenite (_0) .450OBR./MIN.

Hitrost podajanja enote

AUTOFEED 18 cevljev/min (5,5 m/min)

Krimiljenje... Naprej/IZKLOP/krimiljenje trenutne ga vrtenja v vzvratni smeri

VKLOP/IZKLOP krmiljenje motorj
pnevmatske stopalke

Vstavljanai alizvlek enote

AUTOFEED z nastavljivo vodilnocevo

Obratovalna

temperatura. 20° - 120°F (-7° - 49°C)

Masa. 12 lbs (5,44 kg)

Mere D× × V 14"x9"x11,5"

(356 mm x 229 mm x 292 mm)

Zvočni tlak (L_PA)^* 70 dB(A), K=3

Moč zvoka (L_WA)^* 79 dB(A), K=3

• Meritve zvoka so opravljene s standardiziranim preizkušanjem skladno s standard- dom EN 62481-1.

• Emisije hrupa se lahko razlikujejo, odvisno od vase lokacije in nachina uporabe orodia.

Dnevra ravni izpostavljenosti hrupu je treba oceniti za vsako uporabo in je treba upostevati ustreze previdnostne ukrepe. Ob ocenjevanju ravni vibracij je treba upostevati cas, med katerim je orodje izklopljeno in se ne uporablja. To lahko znatno pomanija raven izpostavljenosti v skupnem casu uporabe orodja.

Ikone stikala

Vrtenje naprej (FOR)

IZKLOP

Vrtenje nazaj (REV)

Slika 3 - Serijska stevilka naprave

Serijska stevilka stroja se nahaja na spodnji strani ohišja. Zadnja 4 mesta označujeo mesec in leto proizvodnje. (MM = mesec, YY = leto).

OPOMBA Ta naprava je namenjena za ciscenje odtokov. Pri pravilni uporabi ne bo poskodovala odtoka, ki je v dobrem stanju in pravilno konstruiran, izdelan ter vzdrijevan. Ce je odtok v slabem stanju ali ce ni bil pravilno konstruiran, izdelan in vzdrijevan, morda postopek ciscenja ne bo učinkovit ali lahko poskoduje odtok. Najbolji način za dolci-tev stanja odtoka pred ciscenjem je s pregledom s kamero. Nepravilna uporaba te naprava za ciscenje odtokov lahko poskoduje napravo za ciscenje odtokov in odtok. Ta naprava morda ne bo mogla odstraniti vseh zamašitev.

Sestavljanje stroja

A OPOZORILO

Za zmanjsanje tveganja huidih telesnih poskodb med uporabo pri sestavljanju sledite naslednjim postopkom. Stikalo FOR/OFF/REV mora biti v polozaju IzKLOP in stroj mora biti izkljucen pred sestavljanjem.

Konfiguriranje vodilne cevi/sestava AUTOFEED

Vodilno cev AUTOFEED lahko sestavite ali kot 18^ vodilno cev ali kot 48^ vodilno cev, v odvisnosti od tega, kako darec bo naprava PowerClear nameescena od odprtine odtoka med uporabo. 18^ vodilna cev lahko ustrezno deluje, ko se naprava lahko nahaja reposredno ob koritu, kot na primera kopalniiski omarici ali kuhinjskem pultu. 48^ vodilna cev je lahko ustrezna, ko je stroj postavljen na tla izven kopalne kadi. Ne gledo na uporabljeno dolzino vodilne cevi mora biti sestav AUTOFEED na razdalji 6^ (15 cm) od dovoda v odtok. Ne iztegnite vodilne cev na vec kot 48^ .

1. Po zeIj povezite dele vodilne cevi 18" in 30". Povezav je torno prileganje - Vstavite moški nastavek v Ženski nastavek in preverite, ali potrdite, da je pritrieno.
2. Odstranite in zavrzitePokrovek konca klabna(novi stoj). Izvolecite dovolj klabia iz bobna, da ga napeljete skozi yodilno cey in enoto AUTOFFED.
3. Dovajajte kabel skozi vodilno cev. Dvignite vzvoda za DOVAJANJE in IZVLEK, da omogocite dovajanje izbokline glave kabla skozi enoto AUTOFEED. (slika 5).

Slika 4 - Dovajanje kabla v vodilno cev

Slika 5 - Dovajanje kabla skozi sestav AUTOFEED

1. Sprostite vzvoda za DOVAJANJE in IZVLEK.
2. Pritrdite vodilno cev na stroj s pritiskanjem cevi preko nastavka sprednjega ohijsa (slika 4). Za odstranjevanje uporabite obraten postopek.

Pregled pred uporabo

A OPOZORILO

Pred vsako uporabo preglejte napravo za ciscenje odtokov in odpravite morebitne tezave, da se zmanjsa tveganje Hudih telesnih poškodb zaradi elektricne

ga udara, zvithi al pretrganih kablov, kemicnih opeklin, okuzb al drugih vzrokov in da se prepreci skoda na napravi za ciiscenje odtokov.

Pri pregledovanju naprave za cisichenje odtokov vedno nosite varnostna ocala, usnjene delovne rokavice in drugo primerno zašcitno opremo.

1. Preglejte usnjene delovne rokavice. Poskrbite, da so v dobrem stanju brez lukenj ali pretrganih ali ohlapnih delov, ki bi se lahko zataknili v vrtecem se kablu. Pomembno je, da ne nosite neustreznih ali poskodovnih rokavic. Rokavice scitijo vase roke pred vrtecim se kablom. Ce nimate usnjenih delovnih rokavic ali ce so poskodovane ali obrabljene, ne uporabljajte naprave dokler ne dobite ustreznih rokavic.
2. Zagotovite, da je naprava za ciscenje odtoka izkljucena, in preglejte napajalni kabel, zemljostico za citno stikalo (GFCI) in vtič za poskodbe. Če je bil vtič prede-lan ali Če je kabel poskodovan, ne uporabljaje naprave, dokler kabla ne zamenja pooblascen serviser, da se izognete elektricnenu udaru.

3. Očistite napravo za Čišćenje odtokov, vljucno z ročaji in krmiljenjem. To pomaga pri pregledovanju in preprećuje drsenje naprave ali elementov za upralvjanje, ko jih držite. Čišćenje in vzdhrževanje naprav po navodilij ha vrzdrževanje.

4. Preglejte napravo za cischenje odtokov glide naslednjega:

5. Preverite, ali je orodje pravilno sestavljeno in nima manjkajocih delov.
   Ali so prisotni zlomljeni,OCRabljeni, manjkajovi, neizravnani ali zatikajovi se deli.

6. Preverite, ali je stopalka pritrjena na napravo za czschenje odtokov. Ne uporabljaje naprave brez stopalke.
7. Prisotnost in berljivost opozorilne nalepke (glejte sliki 1 in 2).
8. Gladko in prosto gibanje vzvod enote AUTOFEED (slika 9).
9. Preverite vsa stanja, ki bi lahko preprecila varno in obicajno delovanje.

Če opazite kakrsne koli tezave, ne uporabljajte napravce za cišcenje odtokov, dokler tezav ne popravite.

1. Skabla očistite morebitno umazanijo. Preglejte kabel za obrabo in poskodbe. Preglejte za:

2. Očitna ploska mesta na zunanjosti kabla (kabel je izdelan iz okrogleŽice, zato bi moral imeti okrogel profil).

3. Večkratni ali Čezmerni pregogibi (majhne pregogib do 15^ lahko izravnate).
   Razmik med navitji kabela nakazuje, da je bil kabel deformiran z raztezanjem, zavozlanjem ali potekanjem v obratni smeri (REV).
4. Čezmerna korozija zaradi shranjevanja v mokrem stanju ali izpostavljenosti kemikalijam v odtoku.

Vse omenjene vrste obrabe oslabijo kabel in pomenijo, da je zvijanje, prepogibanje ali pretrganje kabla med uporabo verjetnejse. Pred uporabo naprave za ciscenje odtokov zamenjaje obrabljene in poskodovane kable.

Zagotovite, da je kabel popolnama vpotegnjen in izven stroja ni več kot 6" (150 mm) kabla. S tem boste prepreci bil bicanje kabla pri zagunu.

1. Zagotovite, da je stikalo FOR/OFF/REV (I/0/II) prema-knjeno v položaj IZKLOP.

2. S suhimi rokami prikljucite napajalni kabel v primen no ozemljeno vticnico. Preverite napravo GFCI (ce je namescena) v elektrichem kablu, da se prepri cate, da pravilno deluje. Ko pritisnite testni gumb, bi rdeci gumb z oznako "RESET" moral nekoliko izskociti in stroj ne bo deloval. Napravo znova vklopite, takao da pritisnete rdeci gumb RESET. Ce GFCI ne deluje pravlno, odklopite kabel in ne uporabljaje naprave za ciscenje odtokov, dokler naprava GFCI ni popravljena.

3. Premaknite stikalo FOR/OFF/REV v položaj FOR. Pri-tisnite stopalko in si zapomnite smer vrtenja bobna. Če z nožnim stikalom ne morete nadzorovati delova-nja stroja, stroja ne uporabljate, dokler nožno stikalo ni popravljeno. Boben bi se moral vrteti v nasprotni smeri vrtenja urnega kazalca, gledano s sprednje strani bobna, in se bo ujemal s smerjo vrtenja bobna na opozorilni nalepki (slika 10).
   Sprostite nozno stikalo in pustite, da se boben v celoti ustavi. Drzite stikalo FOR/OFF/REV v polozaj REV (Nazaj) in ponovite zgornji preskus, da potrdite, ali naprava za cišcenje odtokov pravilno deluje v vrtenju nazaj. Če vrtenje ni pravilno, stroja ne uporabljaje, dokler ga ne popravite.

4. Ko je pregled zakljucen, premaknite stikalo FOR/OFF/ REV v položaj OFF (IZKLOP) in s suhimi rokami stroj izključite.

Nastavitev naprave in delovnega območja

A OPOZORILO

Prijavite napravo za cisichenje odtokov in delovno območje v skladu s temi postopki, da zmanjsate

tveganje telesnih poskodb zaradi elektricnega udara, pozara, prevnitve naprave, pretrganih kablov, kemicnih opeklin, okuzb ali drugih vzrokov in preprecite skodo na napravi za ciscenje odtokov.

Pri postavljanju naprave za ciscenje odtokov vedno nosite varnostna ocala, usnjene delovne rokavice in drugo primerno zašcitno opremo.

1. Preverite delovno območje za:

2. Ustrezno razsvetljavo.
   Vnetljive tekocine, hlapi ali prah, ki se lahko vnamejo. Ce so prisotni, v območju ne delajte, dokler viri niso ugotovljeni in odpravljeni. Naprava za cisčenje odtokov Nl eksplozijski varna in lahko povzroča iskrenje.

3. Cisto, ravno, stabilno in suho mesto za vso opremo ter uporabnika. Stroja ne uporabljajte, ce stojite v vodi. Po potrebi odstranite vodo z delovnega obmoça.
4. Pravilno ozemljena elektricna vtičnica z ustrezno napetostjo. Preverite serijsko stevilko stroja za zahteva-no napetost. Tripolna vtičnica ali vtičnica GFCI morda ni pravilno ozemljena. V dvomih se obrnite na pooblascenega elektricara.

5. Pocistite pot do elektriche vtičnice, takdo na ne bo vsebovala morebitnih virov poskodb za elektrčni kabel.

6. Preverite odtok, ki ga je treba ocistiti. Po moznosti preverite dostopne tocke odtokov, velikosti in dolzine odtokov, razdaljo do rezervaorja ali glavnega voda, vrsto zamaisitve, prisotnost kemikalij za ciscenje odvodov ali drugih kemikalij itd. Ce so v odtoku prisotne kemikalije, je pomembno, da razumete posebne varnostne ukrepe, ki so potrebni pri delu s temi kekimalijami. Za informacione se obrnite na proizvajalca kemikalij.

7. Dolcite pravilno opremo za zeeleno vrsto uporabe. Glejte Tehnicne podatke

Uporaba naprave za ciscenje odtokov PowerClear ni priporocljiva s stranisci.

Opremo za druge načine uporabe lahko najdete v kalagu orodij Ridge, na spletu na naslovu RIDGID.com

1. Zagotovite ustrezen pregled vse opreme.
2. Po potrebi namestite v delovno obmoce je zašcitne po-krove. Postopek ciscenja odtokov je lahko umazan.

3. Po potrebi izvedite ustrezne korake za pridobivanje dostopa do odtoka, ki ga zeilite ocistiti.

4. Pri mnogih odtokih lahko kabel napeljete skozi kričce y odtoku (slika 6A).
   Pri umivalnikih z izvlechnim cepom odtoka; odstrani-te dvizni drag in cep odtoka. Ne pozabite podstaviti posode pod izpust ali sifon za prestrezanje vode, ki lahko pritece.(sika 6B).

5. Pri drugih umivalnikih boste morda morali odstraniti cep ali sifon. Ne pozabite podstaviti posode pod izpust ali sifon za prestrezanje vode, ki lahko pritece. (slika 6C).
6. Odtekanje iz kopalne kadi: Pri kopalnih kadeh nikoli ne napeljite skozi odtok, saj boste s tem poskodovali kabel. Odstranite plošco pretoka in morebitne mehanizme za dostop do odtoka (slika 6D).

Slika A

Slika B

Slika 6 - Dostop do odtoka

Slika D

1. Postavite napravo za ciscenje odtokov tako, da je pravokotno in trdno na gumijastih nogah. Naprave ne postavite na preprogo ali druge povrsine, ki bi lahko blokirale prezacevalne odprtine na spodnji strani naprave. Konec enote AUTOFEED mora biti v oddaljenosti 6'' (15 cm) od dostopa do odtoka. Vodilne cevi ne smete moćno vleči ali zviti za doseganje tega položaja. Večje razdalje lahko povzroćijo težave z nadzorom, kar lahko povzroći zvjanje, prepogibanje ali pretrganje kabela. Če naprave ni možno namestiti z odprtino bobna v razdalji 6'' (15 cm) od dostopa do odtoka, podaljišajte dostop do odtoka v razmik s cevmi in nastavki podobne velikosti (glejte slika 7). Nepravilna podpora kabela lahko omogoca zvjanje in prepogibanje kabela ter poskoduje kabel ali uporabnika.

Slika 7 - Primer podaljsanja odtoka do 6'' (15 cm) za enoto podajalnika AUTOFEED.

1. Preverite delovno območje in ugotovite, ali so potrebne pregrade, da bi mimiodočim preprečili dostop do naprave za Čišcenje odtokov in delovnega območja. Postopek Čišcenja odtokov je lahko umazan, mimiodoči pa lahko zmotijo uporabnika.
2. Stopalko namestite takto, da bo preprosto dostopna. Biti morate takto, da lahko drzite in upravljate vodilno cev in vzvode podajalnika AUTOFEED, upravljate stopalko in dosezete stikalo FOR/OFF/REV.
3. Zagotovite, da je stikalo FOR/OFF/REV v položaju OFF (IZKLOP).
4. Kabel napeljite po cisti poti. S suhimi rokami priklopite napravo za cischenje odtokov v pravilno ozemljeno vticnico. Vse povezave naj bodo suhe in dvignjene s tal. Ce napajalni kabel ni dovolj dolg, uporabite podaljsek, ki:

jevdobremstanju.

• ima vtic, ki je podoben vticu na napravi za ciscenju odtokov.

• je namenjen za zunanjo uporabo in vsebuje W ali W-A v oznaki kabla (npr. SOW), ali je skladen s tipi H05VV-F, H05RN-F ali tipskozasnovo IEC (60227 IEC 53, 60245 IEC 57).

• imazadostno velikost ziice. Za podaljske do 50^ (15,2 m) uporabite 16 AWG (1,5mm^2) ali vec. Za podaljske do 50^ - 100^ (15,2m - 30,5m) uporabite 14 AWG (2,5mm^2) ali vec

Naprava GFCI na napajalnem kablu naprave ne sčiti uporabljenega podaljska. Če naprava nima zašcite GFCI, je priporočljiva uporaba vtčne naprave GFCI med vtčnico in podaljskom, da zmanjsate tveganje elektrčnega udara, Če pride do napake v podaljsku.

Navodila za uporabo

A OPOZORILO

Vedno nosite zašcitoto za oci, da zašcitite svoje oci pred umazanijo in drugimi tujki.

Vedno nosite usnje

ne delovne rokavice v dobrem stanju. Lateks ali ohlapne rokavice ali cunjse lahko ovijejo okoli kbla in povzrociho hude telesne poskodbe. Pod usnjenimi delovnimi rokavicami nosite le rokavice iz lateksa ali gume. Ne uporabljaje poskodovanih rokavicza ciscenje odvodnih kanalov.

Pri delu z in uporabi opreme za ciscenje odtokov vedno uporablajte ustrezno osebno zacitno opremo. Odvodni kanali lahko vsebujejo kemikalije, bakterije in druge snovi, ki so lahko strupene, povzrocajo okuzbe, opekline ter druge tezave. Ustrezna osebna zacitva vedno vsebuje zacitna ocala in usnjene delovne rokavice, lahko pa vsebuje tudi taksnopremo, kot so lateks ali gumijaste rokavice, obrazni szitniki, varovalni naochniki, zacitna oblaclila, respiratoriji in obutev z jekleno zacitvo prstov.

Med delovanjem stroja ne pustite, da bi se konec kabla prenehal vrteti. To lahko preobremeni kabel in povzroci zvijanje, prepogibanje ali pretrganje kabla. Zvijanje, pregibanje ali zlom kablov lahko povzroci udarec ali poškodbe z zmečkanjem.

Med delovanjem stroja vedno drzite roko z rokavico na vodilni cevi/enoti AUTOFEED. S tem zagotovite boljsi nadzor kabla in preprecite zvijanje, pregibanje in zlom kabla. Zvijanje, pregibanje ali zlom kablov lahko povzroci udarec ali poskodbe z zmečkanjem.

Namestite stroj tak, da je enota AUTOFEED na razdalji 6'' (15 cm) od vhoda v odtok ali prvilno podprite izpostavljen kabel, ce razdalja presega dveh

čevljev 6". Večje razdalje lahko povzroci težave z nadzorom, kar lahko povzroci zvjanje, prepogibanje ali pretrganje kabla. Zvjanje, pregibanje ali zlom kablov lahko povzroci udarec ali poškodbe z zmečkanjem.

Kabel in stopalko mora upravljati ena osea. Ce se konec kabla preneha vrteti, mora imeti uporabnik moznost IZKLOPA motorja naprave, da prepreci zvijanje, prepogibanje ali pretrganje kabla. Zvijanje, pregibanje ali zlom kablov lahko povzroci udarec ali poškodbe z zmečkanjem.

Upoštevajte navodila za uporabo, da zmanjsate nevarnost telesnih poskodb zaradi zvitih ali pretrganih kablov, opletanja koncev kablov, prevračanja naprave, kemičnih opeklin, okuzb in drugih vzrokov.

1. Poskrbite za pravilno pripravo naprave in delovnega območja ter da na delovnem območju ni mimoidocih in drugih stvari, ki bi vas lahko zmotile.
2. Kabel potegnite iz naprave in ga vstavite v odtok. V odtoku mora biti majmanj en clevelj (0,3m) kabla, da ob zagonu naprave kabel ne more uiti iz odtoka in opletati. Neposredno napeljite kabel iz odprtine stroja na odprtino odtoka, da zmanjsajte izpostavljen kabel in spremembe smeri. Kabla trdno ne upogibajte - to lahko poveca tveganje za zvijanje ali zlom.
3. Predvidevajte ustrezen položaj delovanja za pomoč pri kontroli naprave in cevi (glejte slya 9):
4. Prepričajte se, da lahko upravljate s stopalko. Ne pri-tiskajte še nožnega stikala. V nujnem primuru mora-te biti v stanju sprostiti stopalko.
   Zagotovite, da imate dobro ravnotezje, se vam nitreba iztegovati in ne padete na stopalko, napravo za ciscenje odtokov, odtok ali druge nevarnosti.
5. Vedno morate imeti moznost krmiljenja in podpiranja vodilne cevi in vzvodov enote AUTOFEED, medtem ko kabel podajate v odtok in blokado.
6. Vedno morate biti v dosegu stikala FOR/OFF/REV.

1. Premaknite stikalo FOR/OFF/REV v položaj FOR (NA-PREJ). Ne pritiskajte še noznega stikala. Kabla ne vritate vžvratno, Če ni to posebej opisano v teh navodilih. Delovanje naprave za Čišcenje odtokov s smerjo REV lahko poskoduje kabel.

Podajanje kabla v odtok

Primitenoto podajalnika AUTOFEED z eno roko in gadržite tak, da je konec enote podajalnika na razdalji 6'' (15 cm) od odprtine odtoka (glejte sliko 7).Vodilna cev deluje kot pomoč pri zašcit pritrdilinih elementov in vsebuje tekocino, ki pada s kabla med odstranjevanjem iz odtoka. Če enota podajalnika AUTOFEED ni na razdalji 6'' (15 cm) od odprtine odtoka, kabel ne bo imel pravilne opore, kar lahko omogovi zvjanje, prepogibanje ali pretrganje kabla.

Pazite na to, kako vodilno cev obcutite v roki. Ker je vodilna cev preko kabla, je manj obcutljivosti na obremenitev kabla in je lahko tezje ugotoviti, ali se konec kabla vrti ali ne. Ce se konec kabla ne vrti, otdok ne bo ocijscen.

Slika 9 - Ročica za podajanje/izvlek

Preverite, ali je vsaj en cevelj kabla v odtoku in je konec enote podajalnika AUTOFEED vsaj 6" (15 cm) od odprtine odtoka. Pritisnite stopalko, da zazenete napravo. Ce zelei te kabel podati v odtok, pritsnite rocico za DOVAJANJE (slika 9). Vrteci se kabel se bo podal v odtok.

Prehod skozi zanke ali druge prehode

Ce je kabel težko napeljati skozi sifon, lahko uporabite na-slednje načine ali kombinacije načinov.

• Najprej ostro potisnite kabel/vodilno cev z vrtecim se kablom in brez vrtenja, kar vam je lahko v pomoč ob prebijanju kabla skozi zamašitev.

• Druga metoda je, da napravo za cisicenje odtokov nekaj sekund upravljate v REV (VZVRATNO) za nekaj sekund medtem ko potiskate kabel. To počnite samo takо dolgo, da kabel spravite skozi sifon. Vzvratno vrtenje kabela lahko poskoduje kabel. Z obracanjem kabla v smeri REV, vzvod ZA DOVAJANJE izvlece kabel in vzvod za IZVLEK kabel uvlece.

Cte moznosti ne delujejo, lahko poskusite uporabiti tanjsi ali bolj upogljiv kabel ali drugacno orodje RIDGID za ciscenje odtoka.

Cischenje odtoka

Vedno imejte vsaj eno roko na vodilni cevi/enoti AUTOFEED. Pazite na to, kako vodilno cev obcutite v roki in opazujte vrtenje bobna.

Ko kabel napeljujete v odtok, lahko začutite in vidite upocasnjevanje kabla/bobna, in cutite, da se je vodilna cev začel nabirati ali zvjati (to občutite, kot da se vodilna cev začne zvjati ali zamotavati). Tukaj lahko gre za prehod v vodu odtoka (lovilnik, koleno ipd.) ali dejansko zamašitev. Kabel podajaje počasi in pazljivo. Ne dovolite, da bi se kabel nabral zunaj odtoka. To lahko povzroči zvjanje, prepogibanje ali pretrganje kabla. Imejte enoto podajalnika AUTOFEED na razdalji 6" (15 cm) od odprtine odtoka.

Pazite na kolićino kabla, ki ste ga podali v odtok. Podajanje kabla v večji odtok ali podoben prehod lahko povzroci presupogibanje ali vozlanje kabla in prepreci odstranjevanje kabla iz odtoka. Da preprecite težave, zmanjsajte kolićino kabla, podanega v prehod. Kolićino kabla v bobnu lahko nadzirate skozi prozorno sprednje ohišje (slika 10).

Slika 10 - Nadziranje klaba v bobnu

Obdelava zamašitve

Ce se konec kabla preneha vrteti, odtoka ne cisti vec. Ce se konec kabla zatakne v zamašitev in napravi za cisćenje odtokov se naprej dovajate energijo, se bo kabel začel zavijati (to občutite, kot da se vodilna cev začne zvijati ali zamotavati) ali se nabira izven odtoka. Ce držite vodilno cev z roko, vam to omogocá, da boste to zavijanje začutili in boste kabel lahko nadzirali. Ko začutite, da se kabel zavija ali ce se konec kabla preneha vrteti, nemudoma sprostite PODAJANE in pritisnite roćico za IZVLEK, da konec kabla sprostite z zamašitve. Kabla ne vrtite, ce je zataknjen v zamašitvi. Ce se konec kabla preneha vrteti in se boben vrti naprej, lahko to povzroči zvijanje, prepogibanje ali pretrganje kabla.

Ko je konec kabla sprošćen iz zamašitve in se znova vrti, lahko vrteči se konec kabla počasi znova podate nazaj v zamašitev. Vrteči konec kabla pustite, da se vrti v zamašitvi, da jo v celoti razgradi. Konca kabla ne poskusajte s silo potisniti skozi zamašitev. Konec kabla uporabljajte na ta način, dokler se v celoti ne premaknete mimo zamašitve (ali zamašitev) in je odtok pretočen.

Med odstranjevanjem zamašitve se lahko konec kabla zamaže z umazanijo ter odrezki iz zamašitve. To lahko prepreci nadaljevanje. V tem primeru morate kabel potegniti iz odtoka ter odstraniti umazanijo. Glejte poglavje "Izvlek kabla".

Ce se orodje se vedno zatika v zamašitev, morate uporabiti drugo napravo za Čišćenje odtokov RIDGID.

Ravnanje z zataknjenim orodjem

Ce se konec kabla preneha vrteti in kabla ni mozno potegniti iz zamašitve, sprostite stopalko, medtem ko vodilno cev in enoto podajalnika AUTOFEED močno držite z obema rokama in sprostite stopalko. Roke ne umaknite z vodilne cevi, saj se kabel lahko prepogne, obrne ali zlomi. Motor se bo ustvil, kabel in boben pa se lahko zavrtita nazaj, dokler se ne sprosti energia, shranjena v kablu. Ne umaknite roke zenote podajalnika AUTOFEED in vodilne cevi, dokler napetost ne popusti. Premaknite stikalo FOR/OFF/REV v polojazj OFF (IZKLOP).

Sprostitev zatakjenega orodja

Ce je kabel zataknjen v zamašitvi, držite stikalo FOR/OFF/ REV v položaj REV (VZVRATNO). Z obema ročicama podajalnika AUTOFEED sprošćenima, pritisnite stopalko in kabel volecite, dokler ga ne sprostite z zamašitve. Stroja ne uporabljajte v položaju REV (Nazaj) dlje kot je potrebno, da sprostite konec kabla z zamašitve ali se kabel lahko poskoduje. Stikalo FOR/OFF/REV premaknite v položaj FOR (NAPREJ) in nadalujte cisćenje odtoka.

Sika 11 - Izvlek kabla

Izvlek kabla

1. Ko je odtok odprt, ce je mogoce, ga splaknite z vodo, da odnese umazanijo in oci sti kabel, ko ga vlecte ven. To lahko storite tako, da v odprtino odtoka napeljete cev, odprete pipo ali drugace. Pazite na kolicino vode, ker se lahko odtok znova zamaşi.

2. Stikalo FOR/REV naj bo v položaju FOR - kabla ne izvolecite s stikalom v položaju REV, ker lahko to poskoduje kabel. Kot pri podajanju kabla v odtok, bi se kabli med izvlekom lahko ujeli.

Pritisnite vzvod podajanja RETRIEVE (IZVLEK), da kabel izvlecete (sika 11). Za nadzor imejre roke trdno na enoti AUTOFEED in vodilni cevi. Konec kabla se med odstranjevanjem lahko zatakne. Kabel se naprej volecite, dokler ni orodje na robu odprtine odtoka. Sprosti te vzvod podajanja.

1. Sprostite nozno stikalo in pustite, da se boben v celoti ustavi. Konca kabla ne izvlecite iz odtoka, dokler se kabel vrti. Orodje lahko opleta in povzroci hude telesne poskodbe.

2. Premaknite stikalo FOR/OFF/REV v položaj OFF (IZ-KLOP) in stroj izkljucite suhimi rokami. Z roko potegnite preostanek kabla iz odtoka in ga napeljite v napravo za ciscenje odtokov. Po potrebi nadalujte ciscenje v skladu z zgoraj navedenim postopkom. Za celovito ciscenje priporocamo vec prehodov skozi odtok.

Praznjenje stroja

Ce je napravo treba izprazniti, jo IZKLOPITE in stroj izkljucite suhimi rokami. Odstranite izpustni cep (gleje sliko 1) in izpraznite. Zadnji del stroja lahko po potrebivignete.

Priprava za prevoz

Zavijte kabel in cev noznega stikala na zavoj kabla. Pritrdite, kot je prikazano na sliki 12. Pritrdite AUTOFEED na kavelj.

Slika 12 - Priprava za prevoz

Navodila za vzdhrževanje

A OPOZORILO

Stikalo FOR/OFF/REV mora biti v položaju OFF (IZ-KLOP) in stroj mora biti izključen pred kakršnimkoli vzdhrževanjem.

Pri vzdrrzevanju vedno nosite varnostna ocala in drugo primerno zacitno opremo.

Odpiranje naprave za cischenje odtokov/odstranjevanje bobna

Odpiranje stroja za cisćenje ali zamenjavo kabela:

1. Po potrebi izpraznite stroj. Odstranite vodilno cev (glejt erazdelek Sestavljanje).
2. Podajte kabel v boben.
3. Sprostite (vendar ne odstranite) tri (3) vijakePokrova (glejte sliko 13).
4. Povlecite sprende ohijsne naravnost navzdol.
5. Odstranite boben z vlecenjem naprej.
6. Za ponovno sestavljanie izvedite postopek v nasprotnem vrstnem redu. Boben boste morda morali obr

niti, da se privilega v vocilo. Zagotovite, da je tesnilo bobna pravilno namesceno na boben.

Slika 13 - Odpiranje naprave za cisichenje odtokov

Cischenje

Stoj očistite po vsaki uporabi. Odstranite vodilno cev in boben/kabel s stroja. Če Želite, lahko uporabite blago Čistilo ali antibakterijsko raztopino. Ne uporabljaje topil, abrazivnih Čistil ali drugih močnih Čistil.

Stroj - uporabite vlažno, mehko krpo, da stroj obrisete in obrisite notranjost odprtine bobna. Stroja ne potopite ali izperite z vodo. Ne dovolite, da voda vdre v motor ali druge elektriche dele. Pred priklujcitvijo in uporabo poskrbite, da je enota popolnama suha.

Sprednje ohisje - Odstranite s stroja, sperite z vodo in obrisite z vlažno, mehko krpo.

Boben in kabel - Sperite boben in kabel z vodo po vsaki uporabi, da preprecite skodljive ucinke usedlin in sredstev za ciscenje odtokov. Pred nameschanjem pocakajte, da se boben posusi, da zmanjsate korozijo kabla.

Enota AUTOFEED - Izperite sestav AUTOFEED z vodo in namazite z lahkim strojnim olje.

Vodilna cev - Izperite z vodo in izpraznite.

Zamenjava kabla

1. Odstranite vodilno cev (glejte razdelek Sestavljanje) in sprednje ohišje/boben (sika 13).
2. Izvlecite kabel na sprednji strani bobna.
3. Odstranite pet (5) vijakov, ki držijo zadnji boben (slika 14).
4. Odstranite konec kabla z zadnjega dela bobna (slika 15). V celoti odstranite kabel z bobna.
5. Dovajaje konec novega kabla skozi odvod kabla. Pri-trdite konec za zadnji del bobna kot je prikazano na sliki 15.

Sika 14 - Odstranjevanje zadnjega dela bobna

1. Postavite boben na zadnji del in ročno napeljite novi kabel v boben.

Sika 15 - Pritrjevanje kabla v notranji boben

1. Vstavite boben v stroj (sika 16). Boben obracajte, dokler se ne nalega v polojazj.

Sika 16 - Vstavljanje bobna v stroj

1. Namestite sprednje ohisje in vodilno cev.

Dodatna oprema

A OPOZORILO

Da zmanjsate tveganje za resne poskodbe, uporabljaje le dodatno opre mo, posebejzasnovane in pri porocene za uporabo z RIDGID napravo za ciscenje odtokov PowerClear, kot so navedeni spodaj.

	Katalo-ška št.	Št.modela Opis
	41937		Usnjene zašcitne rokavice RIDGID za Čišćenje odtokov
	55983	½" x 30' (6 mm x 9,1 m) MAXCORE™ 50 kabel

Za dodatne informacije o dodatni opremi, ki je na voljo za napravo za ciscenje odtokov PowerClear, glejte RIDGID katalog in splletno stran RIDGID.com.

A OPOZORILO Napravo za ciscenje odtokov je treba shraniti na suhem v zaprih prostorih ali dobro Pokrito, ce jo imate na prostem. Napravo shranjujte v zaklenjenem prostoru zunaj dosega otrok in oseb, ki niso seznanjene z napravami za ciscenje odtokov. Ta stroj lahko v rokah neu-sposobljenih uporabnikov povzroci hude telesne poskodbe.

Servisiranje in popravilo

A OPOZORILO

Neustrezno servisiranje ali popravilo lahko naredita stoj nevaren za obratovanje.

Navodila za vzdřevanje zajemajo vecino potreb servisiranja te naprave. Morebitne težave, ki jih ta razdelek ne obravnava, nj ureja izključno pooblasčeni serviser družbe RIDGID.

Orodje je treba odnesti v neodvisni pooblasceni servisni center RIDGID ali vriti v tovanno.

Za informacije o njblizjem neodvisnem pooblascenem servisnem centru RIDGID ali v primeru kakrsnih koli vprasnj o servisiranju ali popravilu:

• Obrnite se na krajevnega distributerja RIDGID.
• Obišcite RIDGID.com, da najdete krajevno zastopstvo RIDGID.
• Stopite v stik s tehnicim servisnim oddelkom Ridge na [e-mail], ali v ZDA in KanadiPoklicite(800) 519-3456.

Odstranjevanje

Deli naprave za ciscenje odtokov PowerClear vsebujejo dragocene dele in jih je mozno reciklarati. Podjetja, ki so specializirana za reciklaranje, lahko najdete tudi v svoji blizini. Komponente zavrzite skladno z vsemi zadevnimi predpisi. Ve informacij poiscite pri komunalni upravi v svojem kraju.

Za drzave ES: Elektricne opreme ne odvrzi te med gospodinjske odpadke!

V skladu z Evropsko direktivo 2012/19/EU o odpadni elektrici in elektronski opremi in njenem vkljucevanju v drzavno zakonadaj, mora neuporabna elektrica oprema biti zbrana locen in odstranjena na pravilen oko

Jievarstvenina.cn.

Odpravljanje napak

TEŽAVA MOZNJ VZROKI REŠITEV
Kabel se prepogibaali pretrga.	Kabel uporabljate s silo. S kablom ne ravnajte s silo! Pustite spiralni konici, daopravi svojde delo.
	Kabel uporabljate z napačnim premeromcevi.
	Motor je preklopljen na vžvratno vrtenje.
	Kabel izpostavljen kislini. Kable rutinsko Čistite.
	Kabel izrabljen. Če je kabel obraljen, ga zamenjaje.
	Kabel ni prvilno podprt. Prvilno podprite kabel, glejte navodila.
Kabel se prenehavrjeti, ko pritisnetetostalko. Boben seponovno zažene, kostopalko ponovnopritsnete.	Luknjav stopalki ali cevi. Zamenjaje poškoviovane sestavne dele.
	Luknjav membranskem stikalu.
	Če ni težave na stopalki ali cevi, zamenjaje membransko stikalo.
Kabel se vrti v enismeri, v drugi pa ne.	Napaka stikala FOR/OFF/REV. Zamenjaje stikalo.
Zemljostićnozašćtno stikalo gesproži, ko je napravapríključena ali ko jepritisnjena stopalka.	Poškodovan napajalni kabel. Zamenjaje ko mpletnapajalnegakabla.Motor odnesite v neodvisni servisni center RIDGID.Napaka zemljostćnega zašćtnega stikala. Zamienjaje komplet napajalnegakabla.Napravo za Čišćnenje odtokov odnesite v najblžji neod-visni servisni center RIDGID.
Enota podajalnkaAUTOFEED ne deluje.	Enota podajalnka AUTOFEED je umazana. Žište enoto podajalnika AUTOFEED.Nemo podajalnka AUTOFEED je treba namazati.Namažite enoto AUTOFEED z lahkim strojnim oljem.
Naprava se medčišcenjem odtokatrese ali premika.	Kabel ni enakomerno razporejen.Izvrecite celotni kabel in ga znova vstavite, enakomer-no ga razdelite.Blažilniki niso na tleh. Postavite na ravno staio bilno povrsino.Neravna tl. Postavite na ravno stabilno povrsino.

Mašina za Čišćenje odvoda PowerClear™

UPOZORENJE!

Pazljivo procitajte uputstva pre korijscenja ovog alata. Nepoznavanje i nepridržavanje uputstava iz ovog prisuci ka moze imati za posledicu strutjni udar, pozar i/ill teske telesne povrede.

Obrada začepljenja 325

Izavljamo, da zgoraj omenjeni stroji, ko se uporabljajo skladno zu uporabniskim. Zadrinochnikom, izpolnjuje relevante zahteve spodaj omenjenih direktiv in stanetetardar.

EC DEKLARACIJA O USAGLAŠENOSTI

Izjavljemo da gore navedeni strojevi, aka se koriste u skladu s prisirčnikom za korisnike, zadovoljavaju relevantne zahteve direktiva i standarda koji se navode dole.

EG-FÖRSÄKRAN OM ÖVERENSSTÄMMALSE
