Tuotetyyppi	Sähköinen viemärinavaaja
Merkki	RIDGID
Malli	PowerClear
Mitat (P x L x K)	356 x 229 x 292 mm (14 x 9 x 11,5 tuumaa)
Paino	5,44 kg (12 naulaa)
Sähkönsyöttö	100-120 V, 50-60 Hz, 0,8/0,9 A
Moottorin teho	1/4 hv
Rumputilavuus (kaapeli)	30 jalkaa (9,15 m) kaapelia Ø 1/4 tuumaa (6 mm)
Yhteensopiva viemäriputken halkaisija	20–40 mm (3/4–1,5 tuumaa)
Kaapelin syöttönopeus	5,5 m/min (18 jalkaa/min)
Rummun tyhjäkäyntinopeus	450 rpm
Syöttöjärjestelmä	Kaksisuuntainen AUTOFEED, vivulla ohjattu
Ohjaimet	Eteenpäin/pysäytys/taaksepäin -kytkin + paineilmalla toimiva poljin
Turvalaite	Johdon sisäänrakennettu vikavirtasuoja (GFCI)
Vaadittavat suojavarusteet	Turvalasit, nahkahanskat, lateksialushanskat
Huolto ja puhdistus	Huuhtele runsaalla vedellä käytön jälkeen; voitele AUTOFEED-järjestelmä kevyellä mineraaliöljyllä
Varaosat ja korjattavuus	RIDGID-varaosat saatavilla; korjaus valtuutetussa huollossa
Takuu	Elinikäinen takuu (FULL LIFETIME WARRANTY)

Usein kysytyt kysymykset - PowerClear RIDGID

Kuinka käyttää PowerClear-viemärinavaajan ohjauspoljinta?

Paineilmalla toimiva ohjauspoljin käynnistää ja pysäyttää moottorin. Varmista, että FOR/OFF/REV-kytkin on asennossa FOR (eteenpäin), ja paina sitten poljinta käynnistääksesi pyörimisen. Vapauta poljin pysäyttääksesi. Käytä peruutusta (REV) vain jumittuneen työkalun irrottamiseen.

Minkä tyyppisiä viemäreitä voin avata tällä mallilla?

PowerClear on suunniteltu pesualtaan, kylpyammeen ja suihkun viemäriputkille, joiden halkaisija on 20–40 mm (3/4–1,5 tuumaa). Sitä ei suositella wc-istuimille.

Kuinka asennan kaapelin ja kaapeliohjaimen?

Kelaa riittävästi kaapelia rummusta, pujota se valittuun kaapeliohjaimeen (18 tai 48 tuumaa) ja kytke AUTOFEED-syöttöjärjestelmän vivut. Aseta kaapeliohjain laitteen etupään nokkaan. Varmista, että AUTOFEED-pää on alle 15 cm (6 tuumaa) päässä viemärin avauskohdasta.

Mitä tehdä, jos kaapeli juuttuu viemäriin?

Vapauta heti ohjauspoljin ja käännä kytkin OFF-asentoon. Irrota jumi kytkemällä peruutus (REV) ja painamalla poljinta lyhyesti. Älä pidä peruutusta pitkään, jotta kaapeli ei vaurioidu. Jos jumi jatkuu, katso käyttöohjeen 'Vianmääritys'-osio.

Kuinka huoltaa viemärinavaajaa jokaisen käytön jälkeen?

Irrota laite verkkovirrasta. Puhdista ulkopinta kostealla liinalla, huuhtele rumpu ja kaapeli runsaalla vedellä ja kuivaa ne. Huuhtele myös AUTOFEED-järjestelmä ja kaapeliohjain. Voitele AUTOFEED-järjestelmä kevyellä mineraaliöljyllä. Säilytä laitetta kuivassa ja lukitussa tilassa.

Mitä lisävarusteita PowerClearille on saatavilla?

Suositeltavia lisävarusteita ovat RIDGID-nahkaiset puhdistushanskat (viitekoodi 41937) ja vara-MAXCORE 50 -kaapeli (viitekoodi 55983). Katso koko valikoima RIDGID-luettelosta.

Vikavirtasuoja (GFCI) ei toimi, mitä tehdä?

Tarkista, että GFCI:n merkkivalo sammuu, kun painat testipainiketta. Jos se ei syty uudelleen palautuksen jälkeen, irrota laite verkkovirrasta ja ota yhteyttä valtuutettuun RIDGID-huoltoon. Älä koskaan käytä laitetta, jossa on viallinen GFCI.

Mikä on suurin sallittu kaapelin pituus?

Rumpu sisältää 9,15 m (30 jalkaa) kaapelia, jonka halkaisija on 6 mm (1/4 tuumaa). Älä käytä pidempää kaapelia, sillä se voi vääntyä tai katketa.

Voinko käyttää tätä laitetta kylpyammeessa?

Kyllä, mutta vain ylivuodon kautta (irrota kansi ja mekanismi). Älä koskaan mene kylpyammeen pohjaviemäristä, sillä se vahingoittaisi kaapelia.

Kuinka saan RIDGID-elinikäisen takuun?

Elinikäinen takuu kattaa valmistusvirheet normaalissa käytössä. Rekisteröi laite RIDGID.com-sivustolla. Tee reklamaatio ottamalla yhteyttä RIDGID-jakelijaan tai tekniseen tukeen ([e-mail] / [phone] Yhdysvalloissa ja Kanadassa).

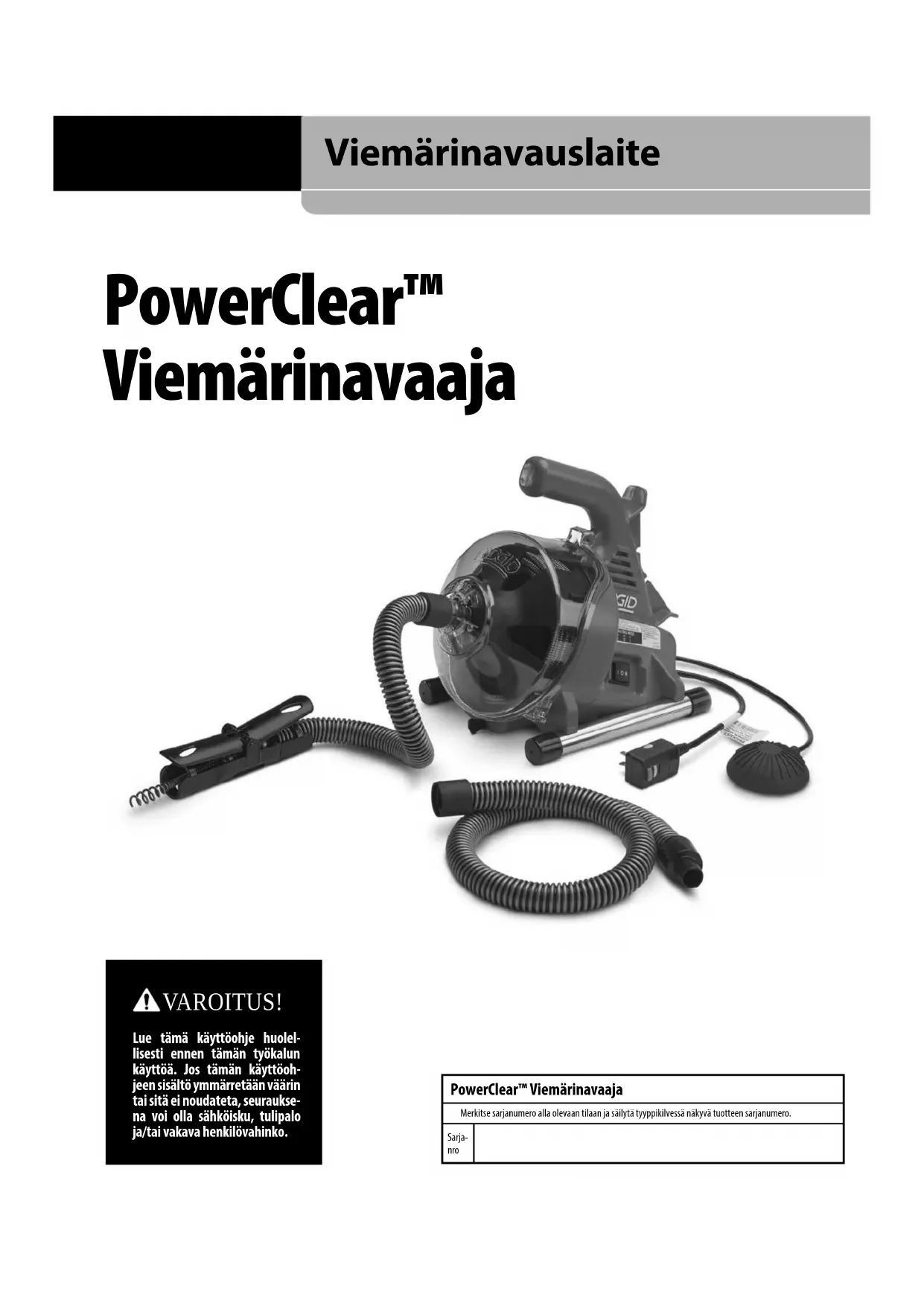

KÄYTTÖOHJE PowerClear RIDGID

PowerClear™ Viemärinavaaja

VAROITUS!

Lue tāmā kāyttööhje huolellisesti ennen tāmān tyokalun kāyttöa. Jos tāmān kāyttööhjeen sisältō ymmärretään vaärin tai sitā ei noudateta, seurauksena voi olla sähköisku, tulipalo ja/taivakava henkilövahinko.

PowerClear™ Viemärinavaaja
Merkitse sarjanumero alla olevaan tilaan ja säilytä tyyppkilvessä nakyvä tuotteen sarjanumero.
Sarjanro

Sisallysluettelo

Tallennuslomake koneen sarjanumerolle 167
Turballisuussymbolit 169
Yleiset sahkotyokaluihin liittyvat turvallisuusvaroitukset 169

Työalueen turvallisuus 169
Sahkoturvallisuus 169
Henkilokohtainen turvallisuus 170
Sahkötyökalun käytäminen ja hoitaminen 170
Huolto 170

Erityisiā turvallisuustietoja 170

Viemärinavaajan turvallisuus 171

Kuvaus ja tekniset tiedot 171

Kuvaus 171
Tekniset tiedot. 172
Kytkinkuvakkeet 172

Koneen kokoonpano 172
Suojaletkun/AUTOFEED-kokoonpanon märittäminen 173
Tarkastusennen kayttöa 173
Laitteen ja työvalueen valmistelu 174

Käyttoohjeet 176

Avausjousen vieminen viemärin 177
Vesilukkojen ja muiden siirtymakohtien ohittaminen 177
Viemärin puhdistaminen 177
Tukoksenavaaminen 177
Juuttuneen tyokalun kasicely 178
Juuttuneen tyokalun irrottaminen 178
Jousen vetäminen takaisin 178
Koneen tyhjentaminen 178
Valmistelu kuljetusta varten 178

Huolto-ohjeet 179

Viemärinavauslaitteen avaaminen/kelan irrottaminen 179
Puhdistus 179
Jousen vaihtaminen 179

Lisavarusteet 180
Koneen varastointi 180
Huolto ja korjaus 180
Havittaminen 180

Vianmäritys 181

TAYEY-vaatimustemmukaisuusvakuutus. Takakannen sisäpuolii

Elinikainen takuu Takakansi

*Alkuperäisten ohjeiden kännös

Turvallisuussymbolit

Tassä käytöhjeessa ja tuotteessa anetaan tärkeita turvallisuustietoja käytämälä turvallisuussymboleja ja signaalisanaja. Tassä osiossa kuvataan namä signaalisanat ja symbolit.

Tama on turvallisuusasiasta varoittava symboli. Sitä kaytetaan varoittamaan mahdollisesta henkilovahingon vaarasta. Noudata symbolin perass annettuja turvallisuusohjeita, jotta valtat mahdollenen henkilovahingon tai kuoleman.

VAARA

VAARA tarkoittaa vaarallsta tilannetta, joka johtaa kuolemaan taivakavaan henkilovahinkoon, elle sita valtetä.

VAROITUS

VAROITUS tarkoittaa vaarallista tilannetta, joka voi johtaa kuolemaan taivakavaen henkilovahinkoon, elle sita valtetä.

VARO

VARO tarkoittaa vaarallista tilannetta, josta voi olla seurauksena lievai kohtuullinen loukkaantuminen, elle sita valtet.

HUOMAUTUS

HUOMAUTUS tarkoittaa tietoja, jotka auttavat valttamään omaisuusvahinkoja.

Tämä symboli tarkoittaa, etta käytöopas on luettava huoellisesti ennen laitteen käytämista. Käytöohje sisälta tarkeita tietoja laitteen turvallisesta ja oikeaoppisesta käytösta.

Tämä symboli tarkoittaa, etta kädet, sormet tai muut keh hon osat voivat tartua, kietoutua tai murskautua viemärinavausjouseen.

Tämä symboli tarkoittaa, etta tata laitetta käytettaessä on aina käytettä vivusuojuksilla varustettuja turvalaseja tai suojalaseja silmávauroiden valttamiseksi.

Tämä symboli tarkoittaa sahköiskun vaaraa.

Yleiset sahkötyökaluihin liittyvät turvallisuusvaroitukset*

VAROITUS

Lue kaikki turvallisuusvaroitukset, ohjeet, kuvat ja erittelyt ennen tämän sahkötyokalun kayttoa. Jos kaikkia seuraavassa lueteluja ohjeita ei noudateta, seurauksena saattaa olla sahkoisku, tulipalo ja/taivakava henkilovahinko.

SÄLYTÄ KAIKKI VAROITUKSET JA OHJEET MYÖHEMPÄÄ KÄYTTOÄ VARTEN!

Varoituksissa käytettävā termi "sähkötyokalu" viittaa verkkovirtakayttöisin sähkötyokaluihin (joissa on virtajohto) seksa akkukayttöisin sähkötyokaluihin (joissa ei ole virtajohtoa).

Työalueen turvallisuus

• Pida työalue siistina ja hyvin valaistuna. Epäsiisti tai pimeä työalue altistaa onnettomuuksille.
• Älä kaytä sahkötyokaluja rajahdysherkissä ympäristöissä, kuten sytyvien neseiden, kaasujen tai polyn lajeisyydessä. Sähkötyokaluista syntyykipinoitä, jotka saattavat sytyttäpolyn tai hóryt.
• Alä kayta sähkötyokalua lasten tai sivullisten laheisyydessa. Häiriötekijat saattavat johtaa hallinnan menettämseen.

Sähkötvallisuus

Sahkötyokalun pistokkeiden on sovittava pistorasaan. Pistoketta ei saa koskaan muuttaa millään tavalla. Älä koskaan käytä pistokeadaptereita maadoitettujen sahkötyokalujen kanssa. Muokkaamatto mat pistokkeet ja sopivat pistorasiat pientävat sahköiskun vaaraa.
Välta kosketusta maadoitettuihin pintoihin, kuten putkiin, lampopattereihin, liesin ja jäkaappeihin. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.
- Alä altista sahkötyokaluja sateelle tai marille olosuhteille. Sähkötyokaluun paaseva vesi lisaa sahköiskun vaaraa.
- Alä vahingoita virtajohtoa. Alä käytä virtajohtoa sahkötyokalun kantamiseen tai vetämseen. Alä irrota pistotulppaa pistorasiasta johdosta vetamalla. Alä altista virtajohtoa kuumuuudelle, oljylle, teräville reunoille tai liikkuville osille. Vialiset tai sotteutuneet johdot lisäävat sahköiskun vaaraa.
Kun kaytät sahkötyokalua ulkona, kayta ulkokayttoön soveltuvaa jatkojohtoa. Ulkokayttoön tarkoite-tun jatkojohdon kayttäminen vahentä sahköiskun vaara.
- Jos sahkötyokalua käytetän konteissa olosuhteissa, käytä vikavirtakatkaisimella (GFCI) suojattua virtälähdettä. Vikavirtakatkaisimen käytäminen vahentäa sahköiskun vaaraa.

Henkilökohtainen turvallisuus

• Ole valppaana, keskity tekemiseesi ja käytä maalaisjärkeä käyttaessä sahkötyokalua. Äla käytä sähkötyokalua vasyneena tai huumeiden, alkoholin tai läkkeiden vaikutuksen alaisena. Hetkellen valppauden menettäminen sähkötyokaluja käytettaessä voi johtaavakaviin henkilövahinkoihin.
  Käytä henkilökohtaisia suojavarusteita. Käytä aina silmiensuojaimia. Suojavarusteiden, kuten hengityssuojaimen, luistamattomien turbakenkien, suojakypärän ja kuulonsuojaimien käytö vähentäa henkilövahinkojen vaaraa.
• Estä tahaton käynnistyminen. Varmista, etta virta kytkin on OFF-asennossa, ennen kuin kyktet virta lähteen ja/tai akun tai nosat tai kannat työkalua. Varmista, etta virta kytkin on OFF-asennossa, ennen kuin kyktet virtalahteen ja/tai akun tai nosat tai kannat työkalua.
• Poista saätöavaimet tai -työkalut ennen kuin kytket virran sahkötyokaluun. Sähkötyokalun pyörivään osaan kiinnjätetty saätötyokalu tai avain saattaa johtaa henkilövahinkoon.
• Älä kurottele. Pidä jalkasi tukevalla alustalla ja sailytä tasapainosi. Nain voit parantaa sahkötyokalun hal-lintaa yllattavissä tilanteissa.
• Pukeudu oikein. Älä kaytä lóysiä vaatteita tai koruja. Pidä hiukset ja vaatteet erossa liikkuvista osista. Lóysat vaatteet, korut tai pitkät hiukset voivat takertua liikkuviin osin.
• Jos laitteessa on liitäntä polynpoistolle ja keräyslaitteille, varmista, etta ne on liitetty ja niitta kaytetaa oikein. Polynkeräyslaitteen kayttäminen voi vahentaa polyn aiheuttamia vaaroja.
• Alä anna tyokalujen runsaasta käytösta johtuvan tottuneisuuden aiheuttaa liikaa itsevarmuutta ja tyokalun turvallisuusperiaatteiden laiminlyontiä. Huolimaton toiminta voi aiheuttaa vakavia vammoja sekunnin murto-osassa.

Sähkötyokalun käytäminen ja hoitaminen

• Älä käytä sahkötyökalua liialla voimalla. Käytä käytö-tarkoitukseen soveltuvaa sahkötyökalua. Oikea sahkötyökalu suoriituu tehtävästä paremin ja turvallisesti.

• Alä kaytā sahkötyökalua, jos sitä ei voida kaynissää ja pysayttä virtakytkimellä. Jos sahkötyökalua ei voi hallita kytkimellä, se on vaarallinen ja se on korjattava ennen kaytöä.

• Irrota pistoke virtalähteesti ja/tai akku sahkötyokalusta, ennen kuin suoritat saatöjä, vaihdat lisäosia tai varastoit sahkötyokaluja. Nämä ennakoivat turva-toimet vähentävat sahkötyokalun tahattoman käynistymisen riskä.
  Säilyta sahkötyokalut poissa lasten ulottuvila aläkä anna sellaisten henkilöiden käyttaa sahkötyokalua, jotka eivat ole perehntyeet tyokalun käyttoön ja naihin ohjeisiin. Sähkötyokalut ovat vaarallisia totumattomien käytäjien käsissä.

• Huolla sahkötyokalut. Tarkista, esiencyklo iikkuvisa osissa kulmavirheitä tai takertelua ja onko tyokalussa vauroituneita osia tai muita sahkötyokalun toimintaan vaikuttavia vikoja. Vialinen sahkötyokalu on korjattava ennen käytö. Monet onnettomudet johtuvat huonosti huolletuista sahkötyokaluista.
• Pida leikkaustyokalut terävinä ja puhtaina. Oikein huolletut ja terävät leikkaustyokalut juuttuvat vähemman ja ovat helppompia hallita.
  Käytä sahkötyokalua, lisavarusteita, teria, jne. näden ohjeiden mukaisesti ja ota huomioon työolosuhtet ja suoritettava työ. Sähkötyokalun käytto muuhun kuin sen alkuperäseen käytötarkoitukseen saattaa aiheuttaa vaaratilanteen.
• Pida kahvat ja tartuntapinnat kuivina, puhtaina, oljytominja ja rasvattomina. Liukkaat kahvat ja tartuntapinnat estavat tyokalun turvallisen kasittelyn ja hallinnan yllattavissa tilanteissa.

Huolto

• Anna pätevän korjaajan huoltaa sahkötyokalu käytämää ainoastaan identtisiä varacosia. Tämä varmistaa sahkötyokalun turvallisuuden.

Erityisia turvallisuustietoja

VAROITUS

Tämä osio sisältaa nimenomaan tähän työkaluun liittyvä tärkeitä turvallisuusohjeita.

Lue namä turvallisuustiedot huolellisesti ennen PowerClear-viemärinavauslaitteen käytöä, jotta pienennät sahköiskun tai muun vakavan loukkaantumisen vaaraa.

SÄILTYÄ KAIKKI VAROITUKSET JA OHJEET MYÖHEMPÄÄ KÄYTTOÄ VARTEN!

Säilytä tämä käyttoöhje laitteen laheisyydessä, jotta se on käytäjan käytettavissä.

Viemärinavaajan turvallisuus

• Testaa virtajohdon mukana toimitetu vikavirtakatkaisin (GFCI) ennen tyokalun käyttoa sen varmistamiseksi, etta se toimii oikein. Oikein toimiva vikavirtakatkaisin vahentaa sahköiskun vaaraa.
• Käytä ainoastaan vikavirtakatkaisimella suojattuja jatkojohtoja. Koneen virtajohdon vikavirtakatkaisin ei esta sähköiskua jatkojohdosta.
• Tartu pyörivään jouseen ainoastaan valmistajan suosittelemilla käsineillä. Lateksikäsineet tai huonosti istuvat käsineet ja rievut voivat kietoutua jousen ympärille ja seurauksena voi olla vakava henkilövahinko.
• Alä anna leikkurin lakata pyörimastä, kun jousi pyörii. Tämä voi ylirasittaa jousta ja saada sen kiertymään, vaantymään tai katkeamaan, josta voi seurata vakava henkilövahinko.
• Saman henkilön on hallittava sekä jousta etta kytkintä. Jos jousen pää lakkaa pyörimastä, käytäjan on pystytäva kytkemään laitteen virta pois, jotta jousen vaantymiseltä, kiertymiseltä ja katkeamiselta vältytään.
  Käytä lateksi- tai kumikäsineitä valmistajan suosittelemien käsineiden sisällä, suojalaseja, kasvojensuojaimia, suojavaatteita ja hengityslaitetta, kun viemärupkessa epäillän olevan kemikaaleja, baktereja tai muita myrkyllisä ja tarttuvia aineita. Viemärit voivat sisältaa kemikaaleja, baktereera ja muita aineita, jotka voivat aiheuttaa palovammoja, olla myrkyllisä tai aiheuttaa infektioita tai muita vakavia henkiövahinkoja.
  Noudata hyvää hygieniaa. Alä syö tai tupakoi, kun käsittelet ja käytät työkalua. Viemärinavauslaitteen käsittelyn tai käytön jälkeen käytä kuumaa saippuavettä ja pese kädet ja kehon muut osat, jotka ovat altistuneet viemärin sisällolle. Tämä auttaa vähentämään myrkyllisille tai infektioita aiheuttaville materiaialeille altistumisesta aiheutuvien terveyshaittojen vaaraa.
• Käytä ainoastaan suositellulle viemärikoola tarkoitettua viemärinavauslaitetta. Värärkokoisen viemärinavaajan käytö voi saada jousen kiertymän, vaantymän tai katkeamaan ja seurauksena voi olla henkilövahinko.
• Käytä käsineita pittaessäkiiinnu suojaletkusta/ AUTOFEED-yksikostäina, kun kone on käynissä. Täm parantaa vajerin hallintaa ja auttaa estamän jousen kiertymista, vaantymista ja katkeamista, josta voi olla seurauksenavakava henkilovahinko.
• Aseta kone niin, etta AUTOFEED-yksikko on enintaan 6'' (15 cm) päässä viemäriaukosta tai tue jousen

nakyva osa, kun etaisyys on yli 6'' (15 cm). Suuremmat etaisyydet voivat vaikeuttaa jousen hallintaa jaaiheuttaa sen kiertymisen, vaantymisen tai katkeamisen. Kierynty, vaantynyt tai katkennut jousi voi aiheuttaa puristus- tai iskuvammoja.

• Ää pyöritä laitetta taaksepän (REV), ellei käyttoohjeessa pyydetä tekemään niin. Taaksepän käytämi-nen voi vahingoittaa jousta ja toimintoa käytetään vain irrottamaan jousen pää tukoskohlista.
• Pida kädet kaukana pyörivästa kelasta ja suojaput-kesta. Älä koske kelaan, ellei koneen pistoke ole irrotettu pistorasiasta. Käsi saattaa takertua likkuviin osin.
• Alä käytä lóysiä vaatteita tai korupa. Pidä hiukset ja vaatteet erossa liikkuvista osista. Lóysät vaatteet, korut tai pitkät hiukset voivat takertua liikkuviin osin.
• Alä kaytā tāta laitetta,Jos kayttäjā tai laite on vedessa. Laitteen kayttö vedessä lisä sahköiskun vaaraa.

Jos sinulla on kysyttavää tästä RIDGID®-tuotteesta:

• Ota yhteys RIDGID ^® -jällenmyyjaan.
• Lähimmän RIDGID-edustajan löydät osoitteesta RIDGID.com.
  Ridge Toolin tekniseen huolto-osaston saa yhteyden lahettamalla sahkopostia osoitteseen [e-mail], tai soittamalla Yhdysvalloissa ja Kanadassa numeroon [phone].

Kuvaus ja tekniset tiedot

Kuvaus

The RIDGID PowerClear™ -viemärinavauslaite on tarkoitettu pesualtaiden, ammeiden ja suihkujen 3/4'' (20 mm) - 112'' (40 mm) viemäriputkien puhistukseen. Se on varustettu 30' (9 m) joussa.

PowerClear-viemärinavauslaitteessa on 2-suuntainen AUTOFEED®-jousensyöttömekanismi, joka syöttä ja vetäa jousta 18^ minutinopeudella vipua painamalla. Konfigu-roitavan suojaletkun ja AUTOFEED-yksikon ansiosta jousi voidaan syöttä suoraan viemärin, mika vähentä sotkua ja auttaa suojaamaan muita laitteita.

FOR/OFF/REV-kytkin ohjaa kelan ja jousen pyorimista ja paineilmatoimin jalkakytkin hoitaa moottorin ON/OFFohjauksen. Virtajohdossa on sisaanrakennettu vikavirtakatkaisin (GFCI).

Viemärinavaajassa on lapinakyvä etukotelo,jonka kautta voidaan tarkkaila jousta.

PowerClear-viemärinavauslaitetta ei susokitella WC-käytöön.

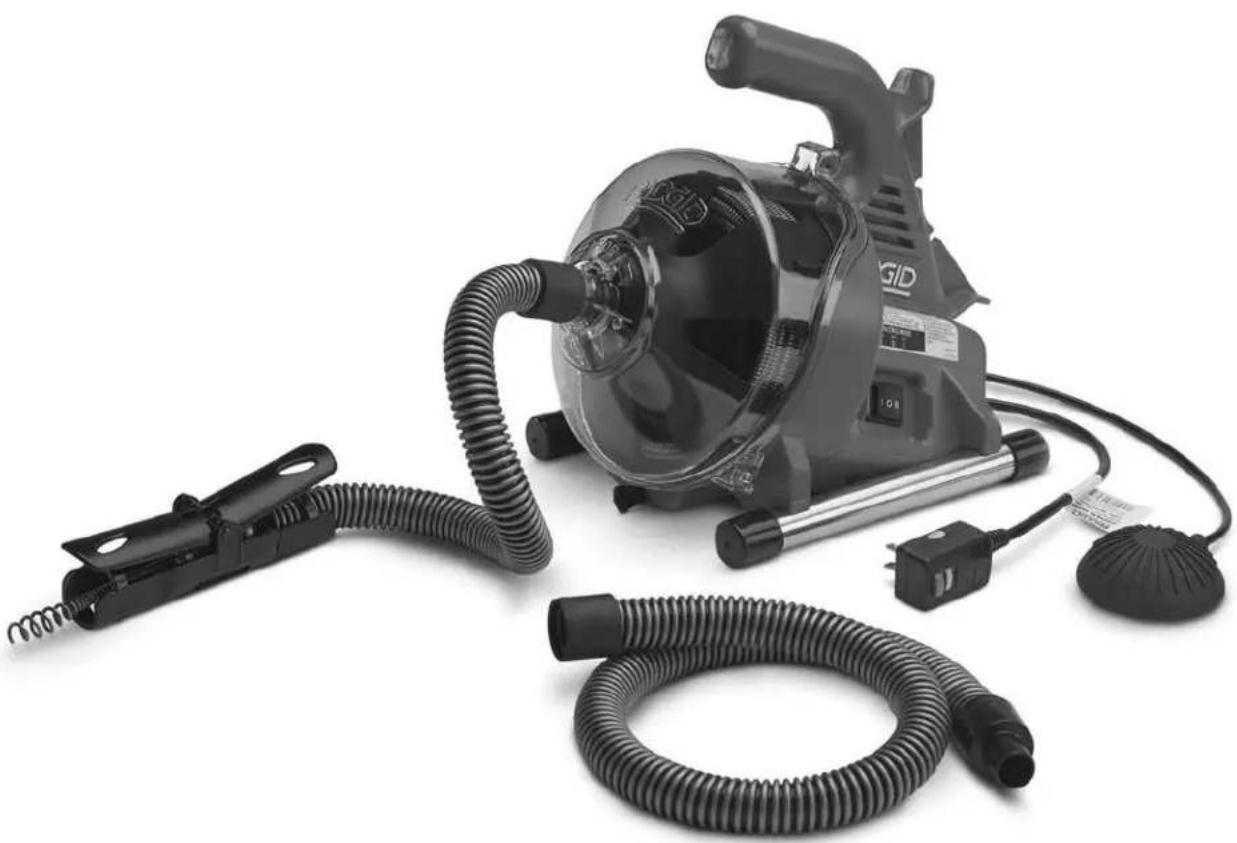

Kuva 1 - PowerClear-viemärinavauslaite

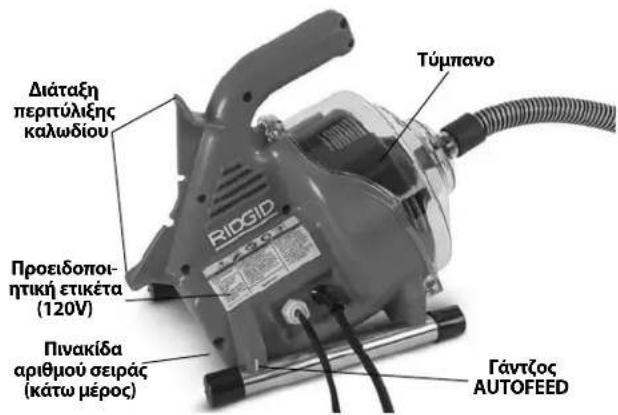

Kuva 2 - PowerClear-viemärinavauslaite

Tekniset tiedot

Putkikoot. 3 / 4^ - 112^ (20mm - 40mm)

Kelan tilavuus.30' (9,1 m) jousen halkaisjalla 1/4" (6 mm)

Jousi. 14'' × 30' (6 mm × 9,1 m) MAXCORE™ 50-jousi

Moottorin typpi ....Yleismoottori

Moottorin luokitus

100/120V~ Moottori. 1/4 hv, 0,8/0,9 A, 50/60 Hz

230V~Moottori. 120W,0,5A,50Hz

Katso koneen tekniset tiedot sarjanumerokilvesta.

Nopeus ilman kuormaa (no)450r/min

AUTOFEED-yksikon

syottonopeus. 18 jalkaa/min (5,5 m/min)

Saatimet... Eteen/OFF/hetkellinen peruutus Pyorimissuunnan saatö

Moottorin ON/OFF-ohjaus paineilmatoimisella jalkakytkimellä

Jousen syott/sisaanveto

AUTOFEED-yksikko konfiguroitavala suojaletkulla

Käytto-lampötila....20° - 120°F (-7° - 49°C)

Paino. 12 lbs. (5,44 kg)

Mitat P×L×K. 14" × 9" × 11,5"

(356 mm x 229 mm x 292 mm)

Aaenpaine (L_PA)^* .70 dB(A), K = 3

Aanenteho (L_WA)^* 79 dB(A), K=3

* Aänittaukset tehdān standardissa EN 62481-1 standardstoitjuten testien mukaisesti. -Aanitisat yoivay vahtdella paikan jäiden tvskalien käytö mukaan.

• Aänen paivittäiset altistustasot on arvoitava tapauskohtaisesti ja tarvittaessa on ryhdttya asianmukaisin turvatomipeneisil. Altistumistasojen arvioinnissa on otettava huomioon aika, jonka yokalu on palätkytkettynä ja pois käytösti. Tämä voi piendentä koko yoskestelyjakson altistustasoa merkttäviast.

Kytkinkuvakkeet

Pyoritys eteen (FOR)

Virta katkaistu

Pyoritys taakse (REV)

Kuva 3 - Koneen sarjanumero

Koneen sarjanumero on kotelon pohjassa. 4 viimeista numeroa osoittavat valmistuskuukauden ja -vuoden. (MM = kuukausi, YY = vuosi).

HUOMAUTUS Kone on tarkoitettu viemärien puhdistukseen. Oikein käytettnä se ei vahingoita hyväkuntaosisia ja oikein suunniteltuja, rakennettuja ja huollettuja viemäireitä. Jos viemärin kunto on huono tai sitä ei ole suunniteltu, rakennettu ja huollettu oikein, viemärinpuhdistus ei valttämätä ole tehokasta tai saattaa vahingoittaa viemärä. Parasapa märittä viemärin konto ennen puhdistusta on silmämäräinen tarkastus kameran avulla. Viemärinaauslaitteen virheellinen käytö voi vahingoittaa sekä laitetta että viemärä. Tämä kone ei valttamattä avaa kaikkia sukoksia.

Koneen kokoonpano

VAROITUS

Vakavan loukkaantumisen vaaran pientamiseksi kayton aikana tulee noudattaa naita oikeaoppista asennusta koskevia ohjeita. FOR/OFF/REV-kytkimen

on oltava OFF-asennossa ja koneen irrotettuna pistorasiasta ennen kokoonpanoa.

Sujoåletkun/AUTOFEED-kokoonpanon märätäminen

AUTOFEED-sujaletku voidaan asentaa joko 18^ sujaletkuna tai 48^ sujaletkuna riippuen siita, kuinka kaukana PowerClear on viemariaukosta. 18^ sujaletku voi toimia hyvin, kun kone on heti keittion ja kylpyhuoneen pesualtaan vieressä. 48^ sujaletku voi olla sopiva silinon, kun kone on lattalla kylpyammeen ulkopuolella. Kaytettavän sujaletkun pituudesta riippumatta AUTOFEED-kokoonpanon on olta v enintaan 6^ (15 cm) paassä viemariaukosta. Alä veda sujaletkua yli 48^ paahan.

1. Liitä haluttaessa 18" ja 30" suojaletkuosat. Liitos on kitkasovitteinen - Työnnä urosliitin naarasliittimen ja varmista, etta liitos on tiukka.
2. Irrota ja havita jousen paatyulppa (uusi kone).Veda jousta riittavasti kelalta niin,ettase voidaan syottaa suojaletkun ja AUTOFEED-yksikon lapi.
3. Syöta jousi suojaletkun iäpi. Nosta ADVANCE (ETEEN)-ja RETRIEVE (TAAKSE) -vipua jousen suppilokärjen syöttämiseksi AUTOFEED-yksikon iäpi. (Kuva 5).

Kuva 4 - Jousen syöttäminen suojaletkun lapi

Kuva 5 - Jousen syöttäminen AUTOFEED®- kokoonpanon lapi

1. Vapauta ADVANCE (ETEEN)-ja RETRIEVE (TAAKSE)-vivut.

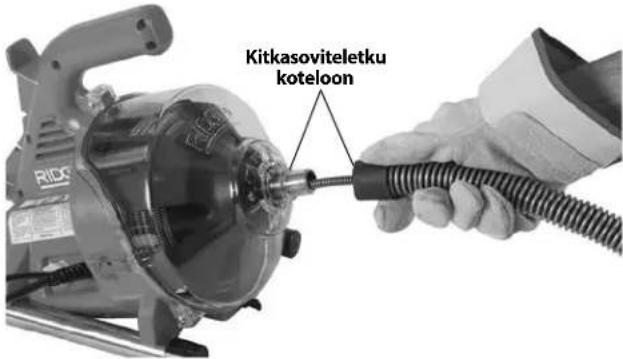

2. Kiinnitta suojaletku koneeseen tyontamalla letku etukotelon nokan yli (kuva 4). Irrotus painvastaisessa jarjestyksessa.

Tarkastus ennen käyttoä

VAROITUS

Tarkista viemärinavaaja ennen jokaista käyttokerta ja korjaa mahdolliset ongelmat. Nain pienennat sahköiskun, väantyneen tai katkenneen jousen,

kemiallisten palovammojen, infektioiden tai muiden syiden aiheuttamienvakavien tapaturmien vaaraa ja valtyt laitevaurioilta.

Käytä aina suojalaseja, nahkakäsineitä ja muita asianmukaisia suojavarusteita viemärinavauslait-teen tarkastuksen aikana.

1. Tarkista nahkakäineet. Varmista, etta ne ovat hyvasskunnossa eikä niissä ei ole reikiä, repeytymiatai irtonaisia paloja, jotka voisivat juuttua pyorivaanjouseen. On tärkea olla kayttamattvaaränlaisia taitvauroituneita kaseineita. Kaseineet suojaavat kasiasi pyorivalta jouselta ja viemärin sisallolta. Jos kaseineet eivat ole nahkakäineet tai ne ovat vaurioituneet tai kuluneet, alä kaytla laitetta ennen kuin saat kayttöosi virheettomat kaseineet.
2. Varmista, etta viemärinavauslaite on irrotettu pistora-siasta ja tarkasta virtajohto, vikavirtakatkaisin (GFCI, jos asennetu) ja pistoke vauroiden varalta. Jos pistokeeseen on tehty muutoksia tai jos johto on vauroitunut, alä kayta laitetta ennen kuin valtuutettu huoltohenkilo on vaihtanut johdon. Nain vältt sahkoiskun vaaran.
3. Puhdista viemärinavauslaite mukaan lukien sen kahvat ja saatimet. Tamhelpottaa koneen tarkastusta ja estaa sen irtoamisen otteestasi tai sen hallinnan menettämisen. Puhdista ja huolla laite huolto-ohjeiden mukaan.
4. Tarkista viemärinavauslaitteen seuraavat kohdat:

Oikea asennus ja taydellisyys.

• Katkenneet, kuluneet, puuttuvat, värin suunnatut tai juuttuvat osat.
• Varmista, etta jalkakytkin on kiinnitetty viemärin-avaauslaitteeseen. Alä käytä laitetta ilman jalkakytkintä.
  Laitteen varoitustarra ja sen luettavuus (ks.kuva 1 ja 2).
• AUTOFEED-yksikonvipujen tasainen ja steeton liikkuvuus (kuva 9).
• Muut seikat, jotka voivat estaa turvallisen ja normalin kayton.

Jos ongelmia ilmenee, alä käytä viemärinavauslaitetta, ennen kuin ongelmat on korjattu.

1. Poista mahdollinen like jousesta. Tarkista jousi kulumisen ja vaurioiden varalta. Tarkista:

Jousen ulkopinnalle kuluneet selkeät tasaiset kohdat (jousi on pyorea vajeria ja profilin on oltava pyorea).
- Useita tai erittain suuria vaantymia (lievat, enintaan 15 estateen vaantymat voidaan oikaista).
Jousikelojen valinen tila, joka osoittaa, etta jousi on vaantynyt venyttamalla, taipunut tai juoksee taaksepain (REV).
Liiallinen korroosio marassa sailytyksen tai viemärikemikaaleille altistumisen vuoksi.

Kaikki edellä mainitut kulumiset ja vauriot heikentävat jousta ja saavat sen todennaköisemmin vaantymän, kiertymän tai katkeamaan kayton aikana. Vaihda kulunut tai vialinen jousi ennen viemärinavaulaitteen kayttoa.

Varmista, etta jousi on kelattu sisään niin, etta enintäan 6'' (150 mm) siitta on koneen ulkopuolella. Tämä estää jousen piiskalikkeen kännistyksen yhteydessä.

1. Varmista, etta FOR/OFF/REV-kytkin (I/0/II) on OFF-asennossa.
2. Varmista, etta katesi ovat kuivat ja kytke pistoke maadoitettuun pistorasiaan. Testaa, etta virtajohdon vikavirtakatkaisin (jos toimitetu) toimii oikein. Kun testipainike painetaan alas, punaisen "RESET"-painikkee tunisi ponnahtaa hieman ylos eika koneaaa toimia. Aktivoi uudelleen painamalla punaista RESET-painiketta. Jos vikavirtakatkaisin ei toimi oikein, irrota pistoke pistorasiasta ja korjauta vikavirtakatkaisin ennen viemärinavaajan kayttöä.
3. Siirra FOR/OFF/REV-kytkin FOR-asentoon (eteen). Paina jalkakytkintä ja tarkista kelan pyorimissuunta. Jos et pysty ohjaamaan laitteen toiminaa jalkakytkimellä, alä käytä laitetta, ennen kuin jalkakytkin on korjattu. Kelan tulee pyoriä vastapäivän kelan etupuolelta katsottuna. ja suunnan tulee vastata etukotelossa ilmoitettua suuntaa (kuva 10).

Vapauta jalkakytkin ja anna kelan pysahtyä kokonaan. Pida FOR/OFF/REV-kytkinta REV-asennossa (taakse) ja varmista toistamalla edellma mainittu testi, etta viemärinpuhdistaja toimii oikein taakse-suunnassa. Jos pyorimissunta ei ole oikein, alä kayta laitetta, ennen kuin se on korjattu.

1. Kun tarkastus on suoritettu, kännä FOR/OFF/REV-kytkin OFF-asentoon ja irrota kuivin käsin pistoke pistorasiasta.

Laitteen ja työalueen valmistelu

VAROITUS

Valmistele viemärinavaaja ja työalue seuraavien toimenpiteiden mukaisesti. Nain pienennät sah

köiskusta, tulipalosta, laitteen kaatumisesta, väantyneestä tai katkenneesta jousesta, kemiallisista palovammoista, infektioista tai muista syista aiheutuvien tapaturmien vaaraa ja valtyt laitevaurioilta.

Käytä aina suojalaseja ja muita asianmukaisia suojarusteita viemärinavauslaitteen valmistelun aikana.

1. Tarkista, onko työalueella:

Kunnollinen valaistus.
- Sytyvää nesteitä, höryjä tai polyä. Mikäli alueella on naitä,älä aloita työskentelyä, ennen kuin ongelmat on tunnistettu ja korjattu. Viemärinavauslaite El ole rajahdyksenkestävä, ja se voi kipinöïda.
- Puhdas, tasainen, tukeva ja kuiva paikka kaikille laitteile ja käytäjälle. Älä käytä konetta seistessävi dessä. Poista vesi tarvittaessa työskentelyalueelta.
- Oikein maadoitettu pistorasia, joka antaa oikean jännitteen. Tarkasta vaadittu jännite koneen arvokilvestä. Kolmipiikkinen tai vikavirtasuojattu pistorasia ei valttamattä ole maadoitettu. Jos et ole varma, pyydä valtuutettua sähköasentajaa tarkistamaan pistorasia.
Pistorasiaan johtava reitti on vapaa, sillä ei ole mitään, mika saattaisi vioittaa virtajohtoa.

1. Tarkista puhdistettava viemär. Selvita mahdollisuuk-sien mukaan paasykohdat viemärin, viemärin koko ja pituus, etaisyss sailioihin ja runkoputkiin, tukoksen laatu, mahdollisten puhdistuskemikaalien ja muiden kemikaalien kaytto jne. Jos viemärissä on kemikaaleja, on tarkeaa ymmartaa turvatoimet, jotka ovat tarpeen kyseisten kemikaalien lahellä tyoskenneltäessä. Pyyda tarvittavat tiedot kemikaalin valmistajalta.
2. Määrità käytökohteeseen soveltuvat laitteet. Katso teknisitetod.

PowerClear-viemärinavauslaitetta ei suositella WC-kayttöön.

Muihin käytökohteisiin sopivia viemärinavauslaitteita on Ridge Toolin kuvastossa verkossa osoitteessa RIDGID.com

1. Varmista, etta kaikki laitteet on tarkastettu oikein.

2. Aseta työalueelle tarvittaessa suojakannet. Viemärin-puhdistuksesta voi kertyä likaa.

3. Suorita tarvittaessa asianmukaiset vaiheet päästäkesisi tyhjennettävään viemärin.

4. Monissa viemäreissä jousi voidaan pujottaa viemärissä olevan ristikon lpi (kuva 6A).

5. Pesualtaat, jossa ulos ponnnahtava tulppa: irrota nosotanko ja tulppa. Muista asettaa astia tyhjennysaukon tai vesilukon alle ulos mahdollisesti valuvan veden keräämiseksi. (Kuva 6B).
   Muisa altaissa tyhjennystulppa tai vesilukko voidaan joutua irrottamaan. Muista asettaa astia tyhjennysaukon tai vesilukon alle ulos mahdollisesti valuvan veden kerämiseksi. (Kuva 6C).
   Kylpyammeen ylivuoto: kylpyammeiden osalta ala koskaan yrita menna viemärin kautta, tama vahingoittaa jousta. Irrota ylivuotolevy ja mahdollinen mekanismi viemärin pääsemiseksi (kuva 6D).

Kuva A

Kuva B

Puhdistustulppa Kuva C

Kuva D

Kuva 6 - Pääsy viemärin

1. Sijoita viemärinavaauslaite niin, etta se on tasaisesti ja tukevasti kumijalkojen varassa. Alä sijoita konetta matolle tai muille pinnoille, jotka voivat tukkia koneen pohjassa olevat tuuletusaukot. AUTOFEEDyksikon paan on oltava 6^ (15 cm) sisallä viemäriaukosta. Suojalekua ei saa vetä tiukalle tai mutkalle tassā asennossa. Suurempi etaisyys viemäriaukkon lisä jousen kiertymis-ja vaantymisvaaraa. Jos konetta ei voida sjoittaa niin, etta kelan aukko on enintään 6^ (15 cm) paassä viemäriaukosta, etaisyytta voidaan pidentä samankokoisella putkella ji liittimilla (ks. kuva 7). Jos jousta ei ole tuettu asianmukaisesti, se voi kiertyä ja vaantya, mikä puolestaan vahingoittaa jousta tai kayttajäa.

Kuva 7 - Esimerkki viemäriaukon pidentämisestä yli 6'' (15 cm) paähän AUTOFEED-yksikostä.

1. Arvio työalue ja pääta, tarvitaanko esteitä, jotta ulkopuoliset pysyvät poissa alueelta ja laitteen ulottuvilta. Viemärinpuhdistuksesta voi kertyä likaa ja ulkopuoliset henkilöt voivat Häiritta käytäää.
2. Aseta jalkakytkin niin, etta sitä on helppo ja steeton käyttaa. Sinun on pystyttäva pitämaan ja hallitse-maan sujaletkua ja AUTOFEED-vipuja, käyttemaan jalkakytkintä ja ulotuttava FOR/OFF/REV-kytkimeen.
3. Varmista, etta FOR/OFF/REV-kytkin on OFF-asennossa.

4. Veda virtajoho esteetontä reittä pitkin. Varmista, etta katesi ovat kuivat, ja kytke virtajoho maadoitettuun pistorasiaan. Pida kaikki sähkölitannät kuivina ja iri maasta. Jos virtajoho ei ole riittävän pitkä, käytä jatkojohtoa, joka:

5. On hyväkuntoinen.

6. On varustettu samanlaisella pistotulpalla kuin viemärinavaajan mukana toimitetty johto.
7. On tarkoitetu ulkokayttoon ja johdossa on merkinta W ja W-A (ts. SOW) tai se on typpien H05W-F, H05RN-F tai IEC mukainen (60227 IEC 53, 60245 IEC 57).
8. On johdinkooltaan riittävä. Jatkojohdoille 50^ mittaan asti (15,2m) käytä kokoa 16 AWG (1,5mm^2) tai painavampi. Jatkojohdoille 50^ - 100^ (15,2 - 30,5m) käytä kokoa 14 AWG (2,5mm^2) tai painavampi.

Kun kaytat jatkojohtoa, viemärinavaajan vikavirtakkaisin ei suojaa jatkojohtoa. Jos pistorasiaa ei ole suojattu vikavirtakkaisimella, pistorasian ja jatkojohdon valille susitellaan vikavirtakkaisijalla varustettua pistoketta, joloin sahköiskun vaara pienee jatkojohdon mahdollisesti voittuessa.

Käytöohjeet

VAROITUS

Käytäina suojalaseja silmien suojaamiiseksi lialta ja vierailtaesineiltä.

Käytä aina hyväkuntoisia nahkakäsiniteitä. Lateksikäsineeet tai huonosti istuvat käsineet ja rievut voivat kietoutua jousen ympärille ja seurauksena voi olla vakava henkilövahinko. Käytä ainoastaan lateksi- tai kumikäsiniteit nahkakäsiniden alla. Alä käytä rikkinäisiä viemärin puhdistuskäsiniteitä.

Käytä aina asianmukaisia turvavarusteita käsittellessäi ja käyttaessäviemärinavauslaitteita. Viemäreissä voi olla kemikaaleja, bakteereja ja muita aineita, jotka voivat olla myrkyllisiaai tai aiheittaa infektioita, palovammoja tai muita ongelmia. Asianmukaisin henkilösuojaimin sisältyvät aina suojalasit ja nahkaset tyokäsineeet, minkä lisäksi nihin vois sisältyä lateksi- tai kumikäsiniteit, kasvosuoajaimia, suojalaseja, suojavaatteita, hengityssuojaimia ja turvajalkineita.

Alä anna jousen paan lakata pyorimastä, kun kone on kaynnissä. Ellein ain ole, jousi voi ylikuormittua ja vaantya, kiertya tai katketa tän seurauksena. Kiertynyt, vaantynyt tai katkennut jousi voi aiheuttaa puristus-tai iskuvammoja.

Pida hansikaskattj jousella/AUTOFEED-yksikoll aina, kun kone on kaynnissa. Tama parantaa jousen hallintaa ja esta sen vaantymisen, kiertymisen ja katkeamisen. Kiertynyt, vaantynyt tai katkennut jousi voi aiheuttaa puristus-tai iskuvammoja.

Sijoita kone niin, etta AUTOFEED-yksikko on enintaan 6^ (15 cm) paassaivmiaukosta taituejousen nakyvosa, kun etaisyys on yli 6^ (15 cm).Suuremmat etaisyydet voivat vaikeuttaa jousen hallintaa ja aiheuttaa sen kiertymisen, vaintymisen tai katkeamisen. Kiertynyt, vaintynyt tai katkennut jusi voi aiheuttaa puristus- tai iskuvammoja.

Saman henkilön on hallittava sekä jousta etta jalka-kytkintä. Jos jousen pää lakkaa pyörimästä, käytäjan on pystyttvä kytkemään laitteen virta pois, jotta jousen väantymiseltä, kiertymiseltä ja katkeamiselta valtytään. Kiertynyt, väantynyt tai katkenut jousi voi aiheuttaa puristus- tai iskuvammoja.

Välta väntyneiden tai rikkoutuneiden jousien, edestakaisin heiluvan jousen pän, laitteen kallistumisen, kemiallisten palovammojen, infektioiden ja muiden syiden aiheuttamien tapaturmien riskia noudattamalla käyttoohjeita.

1. Varmista,etta laite ja työalue on valmistelu oikein eikä alueella ole sivullisia tai muita Häiriötekijöita.
2. Veda jousi ulos laitteesta ja syotä se viemärin. Jousesta on oltava viemärissä ainakin yksi jalka (0,3m) Jotta jousen pää ei tule ulos viemäristä ja ala pyörä ympäriinsä, kun laite käyninstetäan.

Ohjaa jousi suoraan koneen aukosta viemariaukkoon niin, etta sita on mahdollisimman vahan esilä eikä se muuta suuntaa. Alä tee jouseen tiukkoja mutkia - tamä saattaa lisātikiertymis- tai katkeamisvaaraa.

1. Ota oikea tyoasento, jotta voit hallita jousta ja konetta (ks.kuva 9):

2. Varmista, etta pystyt käyttämän jalkakytkintä. Ala paina jalkakytkintä vië. Hätätilanteissa sinun on pystytävapauttamaan jalkakykin.

3. Varmista, etta tasapainosi on hyva, ettet joudu kur-kottamaan etkä paase kaatumaan jalkakytkimen, viemärinavaajan, viemärin ja muiden vaarojen paälle.
   Sinun on pystyttav pitamän ja hallitsemaan suojaletkua ja AUTOFEED-vipuja, kun jousta syotetänn viemariin ja tutokseen.
4. Sinun on ulotuttava FOR/OFF/REV-kytkimeen.

Kuva 8-Työskentelyasento

1. Siirra FOR/OFF/REV-kytkin FOR-asentoon (eteen). Äla paina vielä jalkakytkintä. Äla pyorita jousta taaksepain, ellei naissä ohjeissa niin kehoteta. Viemärinavauslaitteen pyorittäminen taaksepain voi vahingoittaa jousta.

Tartu AUTOFEED-yksikköön toisella kädellä ja pidä sitä niin, etta yksikon toinen pää on eniintään 6" (15 cm) paëssä viemäriaukosta (ks. kuva 7). Suojalekua auttaa suojaamaan kiinnikettä vauroilta ja estämään nesteen lentämisen jousesta, kun sitä kelataan takaisin viemärista. Jos AUTOFEED-yksikköä automaattisyöttöä ei pideta eniintään 6" (15 cm) paëssä viemäriaukosta, jousta ei tueta kunnolla ja se saattaa kieryä, väntyä tai katketa.

Tarkkaile, miltä suojaletku suntuu kädessä. Koska suojaletku on jousen paällä, jousen kuormittuminen ei tunnu niin herkasti ja voi olla vaikea paatellä, pyoriiko jousen paa vai ei. Jos jousen paa ei pyori, viemärä ei puhdisteta.

Kuva 9 - Eteen-/taaksseyottovipu

Tarkista, etta vahintaan yksi jalka jousta on viemärissä ja AUTOFEED-yksikon paa on alle 6^ (15 cm) paassä viemäriaukosta. Kännistä laite painamalla jalkakytkintä. Syotä jousi viemärin painamalla ADVANCE-vipu (eteen) alas (kuva 9). Pyörivä jousi tunkeutuu viemärin.

Vesilukkojen ja muiden siirtymäkohtien ohittaminen

Jos jousen vieminen esteem lápi on vaikeea, seuraavia menetelmiä tai niiden yhdistelmia voidaan kayttä.

Jousen/suojaletkun tyontaminen teravasti alaspain sekajousta pyorittamalla etta ilman kiertoa saattaa auttaa paasemaan vesilukon lapi.
Toinen rap on kayttä viemärinavaajaa REV-suuntaan (TAAKSE) useita sekunteja painamalla samalla jousta/ suojaletkua alas. Tee nain ainoastaan sen aikaa, etta jousi alkaa tyontya esteem lapi. Jousen pyorittaminen taaksepain voi vahingoittaa sita. Kun jousi pyorii REV-suuntaan (TAAKSE), ADVANCE-syottovipu (ETEEN) vetäjousta taaksepain ja RETRIEVE-syottovipu (TAAKSE) syottt sita eteenpain.

Jos nàménetelméivat tuota haluttua tulosta, harkitse halkaisijaltaan pienemän jousen käytämistä tai joustavampaa jousta tai kokonaan erilaista RIDGID-viemärinavauslaitetta.

Viemärin puhdistaminen

Pida aina vahintaan toinen kasi suojaletkun/AUTOFEEDyksikon paall. Tarkkaile, miltu suojaletku tuntuu kadesssasi, ja katso, mihin suuntaan kela pyorii.

Kun jousta syotetaan viemariin, saatat tuntea ja nahda jousen/kehan hidastuvan ja tuntea suojaletkun kuormittuvan tai kiertyvan (tamau nuntuu kuin suojaletku alkasi vaantya tai kiemurrella). Kyseessao voi oll poikkeava kohta viemariputkessa (este, mutka jne.), viemariin kertynyt aines (rasva tms.) tai itse sukos. Syotjousta hitaasti ja varovasti. Alpaasta jousta kertymaan viemariaukon ulkopuolle. Silloin jousi saattaa vaantya, kiertya tai katketa. Pida AUTOFEED-yksikon paa enintaan 6^ 15 cm) paassaivmariaukosta.

Huomioi, kuinka paljon jousta on syotetty viemärin. Kun jousta syotetaan isompaan viemäriputkeen tai viemärin poikkeavaan kohtaan, jousi voi kiertyä tai mennä solmuun, mikä vaikeuttaa sen poistamista viemärista. Syotä jousta viemärin poikkeaviin kohtiin mahdollisimman vahan, jotta valtyt ongelmila. Kelalla olevan jousen märäa voidaan tarkkailla lapinäkyvän etukotelon lpi (kuva 10).

Kuva 10 - Kelalla olevan jousen tarkkailu

Tukoksenavaaminen

Jos jousen pää lakka pyörimästa, se ei ena a puhdista viemärä. Jos jousen pää juuttuu tukokseen ja viemärinavaajan teho pidetäan ennallaan, jousi alkaa kiertyä (tämä saattaa tantua sujaaletkun vaantymisena tai kiemurteluna) tai kasantua viemärin ulkopuolelle. Molempien käsien pitäminen sujaletkulla voi mahdollistaa tämä kiertymisen tuntemisen ja jousen ohjaamisen. Jos tutnet jousen kiertyvän tai jos jousen pää lakka pyörimästa, vapauta ADVANCE-vipu (eteen) ja paina RETRIEVE-vipua (taakse) jousen pään vapauttamiseksi tukoksesta. Älä anna jousen pyörä, jos jousen pää on juuttunut tukokseen. Jos jousen pää lakka pyörimästa ja kela pyörii edelleen, jousi voi vaantya, kiertyä tai katketa.

Kun jousen pää on saatu irtu tukoksesta ja se pyörii jällen, voit syöttä pyörivän jousen pää nitaasti takaisin tukokseen. Anna jousen pää viippy tukoksessa, jotta se rikkoo

sen kokonaan. Älä yritä pakottaa jousen paàtukoksen lapi. Työskentele jousen paàllä tähän tapaan, kunnes olet paàssyt kokonaan sukoksen (tai sukosten) ohj vaiemär vetä.

Kun tutkosta yritetaan avata, jousen paa voi tutkeutua tutoksesta tulevasta liasta ja jatteesta. Tamaoi vostayton jatkamisen. Jousi on vedettava ulos viemarista ja lika on poistettava. Katso kohta "Jousen vetaminen takaisin".

Jos jousen pää juuttuu edelleen tukokseen, voidaan joutua käytämään toista RIDGID-viemärinavauslaitetta.

Juuttuneen työkalun käsittely

Jos jousen pää lakkaa pyörimastä eikä jousta voida vetä pois tukoksesta, vapauta jalkakytkin, pida tiukka ote AUTOFEED-yksikostä ja suojaletkusta ja vapauta syöttovipu. Äla irrota kattä suojaletkusta, sillä jousi saattaa vaantya, kiertyä tai katketa. Moottori pysahtyy ja jousi ja kela pyörivat taaksepän, kunnes jousessa ei ole ena enerigaa. Äla poista kattä AUTOFEED-yksikostä ja suojaletkusta, ennen kuin jännitys on vapautunut. Aseta FOR/OFF/REV-kytkin OFF-asentoon.

Juuttuneen työkalun irrottaminen

Jos jousi on juuttunut sukokseen, pidä FOR/OFF/REV-kytkintä REV-asennossa (taakse). Kun molemmat AUTOFEEDvivut on vapautetty, paina jalkakytkintä useita sekunteja, kunnes se irtoaa sukoksesta. Ålå käytä laitetta REV-asennossa (taakse) pidempään kuin on tarpeen jousen paan irrottamiseksi sukoksesta. Muussa tapauksessa jousi voi vaurioitua. Aseta FOR/OFF/REV-kytkin FOR-asentoon (eteen) ja jatka viemärin puhdistusta.

Kuva 11 - Jousen vetäminen takaisin

Jousen vetäminen takaisin

1. Kun viemäri on auki, suihkuta mahdollisuuksen mu-kaan vettä viemärin, jotta se huuhtoo lian pois viemäristä ja auttaa puhdistamaan jousen, kun se vedetään takaisin. Tämä voidaan tehdä avalanche vesihana tai käyttemällä muuta menetelmaa. Tarkkaile vedenpinnan tasoa, sillä viemäri voj tutkeutua uudelleen.

2. FOR/OFF/REV-kytkimen pitä olla FOR-asennossa (eteen). Alä vedä jousta pois, jos kytkin on REV-asennossa (taakse), sillä tämä voi vahingoittaa jousta. Aivan kuten syötettäessä jousta viemärin, jouset voivat tarttua kiinn takaisinvedettaessä.

Veda jousi takaisin painamalla RETRIEVE-syottovipua (taakse) (kuva 11). Hallitse tiukasti kassila AUTOFEED-yksikkooja jousta. Jousen paa saattaa juuttua takaisin vedettessa.Jatka jousen takaisin vetamista, kunnes tyokalu on juuri ja juuri viemariaukon sisapuolella. Vapautasyottovipu.

1. Vapauta jalkakytkin ja anna kelan pysahtya kokonaan. Alä vedà jousen paata ulos viemärista jousen vielä pyörissä. Tyokalu voi heilua ympäriinsä ja aiheuttaavakavia vammoja.

2. Kännä FOR/OFF/REV-kytkin OFF-asentoon ja irrota kuivin käsin pistoke pistorasiasta. Vedä loput jousesta viemärista käsin ja syöta se takaisin viemärinavauslaitteeseen. Jatka tarvittaessa viemärin puhdistusta yllä kuvatun prosessin mukaisesti. Täydelliseen puhdistukseen suositellaan useita puhdistuskertoja.

Koneen tyhjentäminen

Jos kone on tyhjennettäva, katkaise sen virta ja irrota pistoke pistorasiasta kuivin kasin. Irrota tyhjennystulppa (ks.kuva 1) ja tyhjenna. Koneen takapäätä voidaan noctaa tarvittaessa.

Valmistelu kuljetusta varten

Käärjohto ja jalkakytkimen letku johtopidikkeseen. Kiinittau kuvan 12 mukaisesti. KiinnitAAUTOFEED koukkuun.

Kuva 12 - Valmistelu kuljetusta varten

Huolto-ohjeet

VAROITUS

FOR/OFF/REV-kytkimen on oltava OFF-asennossa ja laite on irrotettava pistorasiasta ennen huoltotöiden suorittamista.

Käytä aina suojalaseja ja muita asianmukaisia suojarusteita kaikkien huoltotöiden aikana.

Viemärinavauslaitteen avaaminen/kelan irrottaminen

Koneenavaamiseksi tajousen vaittamiseksi:

1. Tyhjennä kone tarvittaessa. Irrota suojaletku (ks. kohta Asennus).
2. Syotä jousi kelalle.
3. Löysää (mutta alä irrota) kolme (3) kansiruuvia. (ks. kuva 13).
4. Veda etukotelo suoraan irti.
5. Irrota kela yetamalla suoraan ulos.
6. Kokoa painvastaisessa järestyksessä. Kelaa voidaan joutua pyörittämään, etta se asettuu käytökoneistoon. Varmista, etta kelan aluslevy on asetetu oikein kelaan.

Kuva 13 - Viemärinavauslaitteen avaaminen

Puhdistus

Puhdista kone jokaisen kayttokerran jalkeen. Irrota suojaletku ja kela/jousi koneesta. Haluttaessa voidaan kayttai mietoa puhistusainetta tai antibakteeriliuosta. Alä kayta liouotteita, hankaavia tai muita karkeita puhistusaineita.

Kone - pyyhi koneen pinnat ja kelan syvennys kostealla, pehmealli liinalla. Ala upota konetta veteen tai huuhte sita vedella. Ala paasta vetta moottoritilaan tai muhin elektronisiin componentteihin. Varmista, etta laite on taysin kuivunut, ennen kuin kytket sen sahkoverkoon ja kaytata sita.

Etukotelo - Irrota koneesta, huuhtele vedellä ja pyyhi puhtaaksi kostealla, pehmeällä liinalla.

Kela ja jousi - Huuhtele kela ja jousi vedelljokaisen kaytokerran jalkeen, ettei liete ja viemartinpuhdistusaineet aihuta niille vahinkoa. Anna kelan kuivua ennen asennusta. Tama vahentaa jousen ruostumisvaaraa.

AUTOFEED-yksikkö - Huuhtele AUTOFEED-yksikkö vedellä ja voitele ohuella koneoljylla.

Suojalektku - Huuhteledellja tyhjennä.

Jousen vaihtaminen

1. Irrota suojaletku (ks.kohta Asennus) ja etukotelo/kela (kuva 13).
2. Vedä jousi ulos kelan etuosasta.
3. Irrota viisi (5) ruuvia, joilla kelan takaosa on kiinnitetty (kuva 14).
4. Irrota jousen pää kelan takaosasta (kuva 15). Irrota iousi kokonaan kelalta.
5. Syotä uuden jousen pää kelan aukon kautta. Kiinnitä pää kelan takaosaan kuyan 15 mukaisesti.

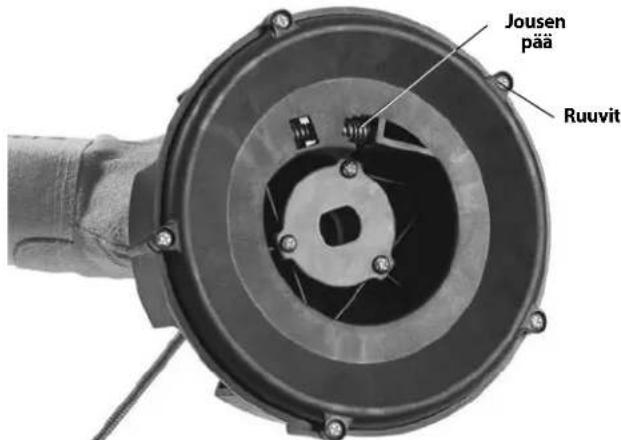

Kuva 14 - Kelan takaosan irrottaminen

1. Aseta kela takaosaan ja syöta uusi jousi kasin kelalle.

Kuva 15 - Jousen kiinnittäminen sisäkelaan

1. Aseta kela koneeseen (kuva 16). Pyorita kelaa niin, etta se asettuu paikalleen.

Kuva 16 - Kelan asettaminen koneeseen

1. Asenna etukotelo ja suojaletku.

Lisavarusteet

VAROITUS

Pienennä vakavan loukkaantumisen vaaraa käytta-mällä ainoastaan lisälitteita, jotka on suunniteluRIDGID PowerClear -viemärinavauslaitteelle. Naita ovat esimerkiksi alla luetellut varusteet.

	Luette- lo nro	Mal- linro Kuvaus
	41937—	RIDGID—viemärinpuhdistuskäsinee, nahka
	55983—	14" x 30" (6 mm x 9,1 m) MAXCORETM 50-jousi

Lisätietoja RIDGID PowerClear -viemärinavauslaitteelle saatavista lisävarusteista on annettu RIDGIDluettelossa ja Internetissä osoitteessa RIDGID.com.

Koneen varastointi

ΔVAROITUS Viemärinavauslaitetta on sailytettäkuivassa paikassa sisatiloissa tai hyvin peiteltna ulkona. Laite on sailytettä lukitussa paikassa lasten ja asiattomien henkilöiden ulottumattomissa. Laite voi aiheuttaavakavia henkilovahinkoja kouluttamattomien käytäjien käsissä.

Huolto ja korjaus

VAROITUS

Epätäydellisen huollon tai korjauksen jälkeen koneen käytö ei välttämättä ole enää turvallista.

Huolto-ohjeet kattavat useimmat tämän koneen huolto-tarpeista. Jos koneessa esiintyy ongelma, jota ei mainita tassahokdassa, vain valtuutettu RIDGID-huoltoteknikko voi korjata sen.

Tyokalu tulee viedä valtuutettuun RIDGID-huoltolikkee seen tai palauttaa tehtaalle. Käytä ainoastaan RIDGID-va raosia.

Lisātietajo lāhimmista valtuutetuista RIDGID-huoltoliikeistä, hullosta ja huoltoon liittyvista kysmyksista:

Ota yhteys RIDGID-jalleenmyyjaan.

Lahimmän RIDGID-edustajan loydat osoitteesta RIDGID.com.

Ridge Toolin tekniseen palveluosaston saa yhteyden lahettamalla sahkopostia oositteseen [e-mail] tai soittamalla Yh-dysvalloissa ja Kanadassa numeroon [phone].

Hävittäminen

PowerClear -viemärinavauslaitteen osat sisälTv at arvokkaita materiaaleja, jotka voidaan kierrattä. Tallaisesta kierratyksesta huolehtivat paikalliset erikoisyrkyket. Componentit on havitettav kaikkien soveltuvien sannosten mukaan. Pyyda lisatietoja paikallsilta jatehuoltoviranomaisila.

EY-maat: Alä havitta sahkölaitteita kotitalousjatteen mukana!

EU:n sahko- ja elektroniikkalaiteromudirektiivin 2012/19/EU ja sen kansallisen lainsaadannnon taytantoönpanon mukaan kaytosta pointetut sahkolaitteet on kerattava erikseen ja havitettavavavalla, joka ei vahingoita ymparistoa.

Vianmäritys

ONGELMA MAH	DOLLISIA SYITÄ RATKAISU
Jousi kiertyy tai katkeaa.	Jousta pakotetaan. Älä pakota jousta! Anna Jousta käytetään värälle putken halkaisjalle.Moottori pyöri taaksepäin.Jousi on altistunut hapolle. Puhdista jousetutiininomaisesti.Jousi on kulunut. Jos jousi kulunut, vaihda se.Jousta ei ole tuettu oikein. Tue jousi asianmukaisesti, ks. ohjeet.	Jousen kärjen tehdä työnsä.Käytä oikeaa jousta kyseiselle putkelle.Pyöritä jousta taaksepäin ainoastaan,Jos se juuttuu tukokseen.Tutiininomaisesti.Jousi on kulunut.
Kela lakkaayörimastä, kun painetaanjalkakytkintä.Käynnistyy uudelleen, kun jalkakytkintäpainetaan uudestaan.	Reikä jalkakytkmessä tai letkussa. Vaihda viallinen osa.Reikä kalvokyktemessä.Jos polkimessa tai letkussa ei ole vikaa, vaihda kalvo-kytkin.
Jousi pyöriyhteenu suntaan, mutta ei toiseen.	Viallinen FOR/OFF/REV-kytkin. Vaihda kytkin.
Vikavirtakatkaisin laukeaa, kun laite kytketään sähköverkkoon tai kun jalkakytkintäpainetaan.	Virtajohto on viallinen. Vaihda johto.Moottorissa on oikosulku. Vie moottori lahimpään valtuutettuun RIDGID-huol- toon.Vivavirtakatkaisin on viallinen. Vaihda johto.Moottorissa, kytkinrasiassa tai pistokkees-sa on kosutta.	Vie viemärinavauslaite lahimpään valtuutettuun RIDGID-huoltoon.
AUTOFEED-yksikköei toimi.	AUTOFEED-yksikkö on täynä likaa. PuhdistaAUTOFEED-yksikkö on voideltava.Voitele AUTOFEED-yksikkö ohuella koneöljyllä.
Laite huojuu tai tärisee, kun viemäräpuhdistetaan.	Jousta ei ole kelattu tasaisesti.Puskurit eivät ole maassa.Maanpinta ei ole tasainen.	Vedä jousi ulos ja syötä tasaisesti takaisin sisään.Aseta laite tasaiselle tukevalle alustalle.Aseta laite tasaiselle tukevalle alustalle.

Luvapuoloynon mnxavmuatoC 271

Pouian laotixeviou odnyou/ouykpotnauoc AUTOFEED 271

EiOeWpOoNpiv tn Aetoupyia 272

Ipoetoiia unxavnmuatoc kai xwpou epyaiaac 273

Osnyiec 275

Ppouoon Tou oipal stov aywyo anoxteuoc 276
Iepaqa ma eoa ano oipovia n aalcc evwoeic 276
Anooppaen Tou aywoou anoxeteuoc 277
Anouakpuovon tou eunodoiou 277
Xειρισμός σφηνωμένου εργαλείου 277
AnEeUePomegaopnywou evou epyaieiou 278
Antouon Tou anipal 278
Anotpayion tou unxavmuotoc 278
Ipoetouaia yia maataopá 278

Osnyiec ouvtnpnoC 278

Avoiymua mnxavnatoa onooppaaon aoxeteeov/Apaipoeon tunavou 279
Kaθαρισμός 279
Avikataotaon onipal 279

Ipoaipetikoc Eeonlaiouc 280
AnoNkEuaon mXavnmuatoc 280
Σερβις και επιοκευή 280
Anoppu 280
Eniluaon npoBaaTow 282
Anawon oumuopwpwnc EK .01o06quu, 0wTepiKn PEAupa
Eyyunon ^ opou zwiic . OioofouA

Ekuva 2 - Mnxavma anooppaEnc anoxeTeuoeov PowerClear

Texvika xapaktnpiotiká

Ikaovotntaaywoou 3/''-1/2"(20mm-40mm)

Ikavotnta tuunavou. 30' (9,1 m) yia otipal diaetpou 1 / 4^ (6 mm)

Σπραλ. 1/4"×30' (6 mm × 9,1 m) MAXCORE™ 50

Túnc kivntrpa Universal

Ovouaotikec tiuee kivtnippa

Kivntpac\~100/120V.....1/4HP,0,8/0,9A,50/60Hz

Kivntnpac\~230V.120W,0,5A,50Hz

Tataexviakxapaktpiotka tou nXavnmuTOC, 3A. Tnv nivakia apioou oipac.

Στρομές

Xwopicooprtio (no).....450a.a.

Puθμoc

PpOwOOncMoVa8ac

AUTOFEED 18 πóδiα/min (5,5 m/min)

Xeipiotpia Xepiotnpio kateuovoc nepi- stpoqnc dEioopn aeitoupyia/ Anevyponoin/ Tiymuia apotepoopn aeitoupyia Pneupatikoc noobdiakokntc ON/ OFF (evpyonoin/aevpyonoin- on) exyou kivtnpa Movada AUTOED yia tny npowon /anospon tou oipal puohzoevo laotixevio odnyo

Oερμοκραοί

. 20° - 120°F (-7° - 49°C)

Bapoc. 12 lbs (5,44 kg)

AiaotaoicMxIxY...14" x 9" x 11.5"

(356 mm x 229 mm x 292 mm)

HxntiknpiEon (L_PA)^* ...70 dB(A),K=3

Hxntkncioxuc (L_w) 79 dB(A), K=3

* OI eptnojncn oyn eanov ouoewva me tounonoinevn dokun kata to npotu EN 62481-1.

• OI EKIOJNEC, nXou EvbEXeTai va diaepouv loyw TnC tonoBeoiac, nou Bpioke-OTE KAI TNC EIDUKc XphonC Tsw EPyaleiow autWv.

IaKaEepaOpynpTeVAaIOAOyOovTu aKaONmupeiva ENtdek EKOnC OTVnXo Ka VA lauApnuovTu KAATALAA METPA aOAPAEIC ONou anaiTeiA. H EKTJUNOn Tu emIEeWv EKOnc, pEmeVAaUAPAEUI OINOP Tov XPOV Nou EyaPaeia Eiva AteVEpyoToinJEvo KAI DEV xPNAJIoTOeIT. Me ToT PToNo aut Muopei VAeIOoov AnavAtika TA ENtdek EKOnc ONt ouvoIKn Biapkeia TNC EpoAic.

Σημata δiakοπτων

(FOR)
ANIENEPTONIOIHsOxoc
APIOTePOsTpOoN pIeIOTpOoN (REV)

Ekuva 13-Avoiya tou npxavnmuatoc anooppaEcnc aTOXETEUOeWV

Kaθαρισμός

Vakuutamme, età edellà luetellut koneet tayttavat kaytio ohjekirjan mukaise kaytetytnä seuraavien direktiivien ja standardien vaatimukset.

EU IZJAVA O SUKLADNOSTI

Izjavljumedo sa goure navedeni strojevi, kada se koriste u skladu s prirucnikom za korisnike, sukladni s relevantnim zahtjevima dolje navedenih direktiva i standarda.

EK MEGFELELOSEGI NYILATKOZAT
