PowerClear - Elektrischer Rohrreiniger RIDGID - Kostenlose Bedienungsanleitung

Produkttyp	Elektrischer Rohrreiniger
Marke	RIDGID
Modell	PowerClear
Abmessungen (L x B x H)	356 x 229 x 292 mm (14 x 9 x 11,5 Zoll)
Gewicht	5,44 kg (12 lb)
Stromversorgung	100-120 V, 50-60 Hz, 0,8/0,9 A
Motorleistung	1/4 PS
Trommelkapazität (Kabel)	30 Fuß (9,15 m) Kabel Ø 1/4 Zoll (6 mm)
Kompatibler Rohrdurchmesser	20 bis 40 mm (3/4 bis 1,5 Zoll)
Vorschubgeschwindigkeit des Kabels	5,5 m/min (18 Fuß/min)
Leerlaufdrehzahl der Trommel	450 U/min
Vorschubsystem	Bidirektionales AUTOFEED, hebelgesteuert
Steuerung	Schalter Vorwärts/Stopp/Rückwärts + pneumatisches Fußpedal
Sicherheitsvorrichtung	Integrierter Fehlerstromschutzschalter (GFCI) im Kabel
Erforderliche Schutzausrüstung	Schutzbrille, Lederhandschuhe, Latex-Unterhandschuhe
Wartung und Reinigung	Nach Gebrauch mit klarem Wasser abspülen; Schmierung des AUTOFEED-Systems mit leichtem Mineralöl
Ersatzteile und Reparierbarkeit	RIDGID Ersatzteile erhältlich; Reparatur durch autorisierten Service
Garantie	Lebenslange Garantie (FULL LIFETIME WARRANTY)

Häufig gestellte Fragen - PowerClear RIDGID

Wie verwende ich das Fußpedal des PowerClear Rohrreinigers?

Das pneumatische Fußpedal dient zum Starten und Stoppen des Motors. Stellen Sie sicher, dass der Schalter FOR/OFF/REV auf FOR (Vorwärts) steht, und drücken Sie dann das Pedal, um die Drehung zu starten. Lassen Sie das Pedal los, um anzuhalten. Verwenden Sie den Rückwärtsgang (REV) nur, um ein blockiertes Werkzeug zu lösen.

Welche Rohrtypen kann ich mit diesem Modell reinigen?

Der PowerClear ist für Abflussrohre von Spüle, Badewanne und Dusche mit einem Durchmesser von 20 bis 40 mm (3/4 bis 1,5 Zoll) ausgelegt. Er wird nicht für WC-Becken empfohlen.

Wie installiere ich das Kabel und die Kabelführung?

Wickeln Sie genügend Kabel von der Trommel ab, fädeln Sie es in die gewählte Kabelführung (18 oder 48 Zoll) ein und betätigen Sie dann die Vorschubhebel des AUTOFEED-Systems. Stecken Sie die Kabelführung auf den vorderen Auslauf des Geräts. Stellen Sie sicher, dass die AUTOFEED-Spitze nicht mehr als 15 cm (6 Zoll) vom Zugangspunkt zum Rohr entfernt ist.

Was tun, wenn das Kabel im Rohr stecken bleibt?

Lassen Sie sofort das Fußpedal los und stellen Sie den Schalter auf OFF. Zum Lösen schalten Sie auf Rückwärts (REV) und drücken Sie kurz das Pedal. Halten Sie den Rückwärtsgang nicht zu lange, um eine Beschädigung des Kabels zu vermeiden. Wenn die Blockade bestehen bleibt, konsultieren Sie den Abschnitt 'Fehlerbehebung' der Anleitung.

Wie pflege ich den Rohrreiniger nach jedem Gebrauch?

Ziehen Sie den Netzstecker. Reinigen Sie die Außenseite mit einem feuchten Tuch, spülen Sie Trommel und Kabel mit klarem Wasser ab und trocknen Sie sie. Spülen Sie auch das AUTOFEED-System und die Kabelführung. Schmieren Sie das AUTOFEED-System mit leichtem Mineralöl. Lagern Sie das Gerät an einem trockenen und verschlossenen Ort.

Welches Zubehör ist für den PowerClear erhältlich?

Empfohlenes Zubehör umfasst RIDGID Lederreinigungshandschuhe (Art.-Nr. 41937) und ein Ersatzkabel MAXCORE 50 (Art.-Nr. 55983). Weitere Informationen finden Sie im RIDGID-Katalog.

Der Fehlerstromschutzschalter (GFCI) funktioniert nicht, was tun?

Überprüfen Sie, ob die GFCI-Kontrollleuchte erlischt, wenn Sie die Testtaste drücken. Wenn sie nach dem Zurücksetzen nicht wieder aufleuchtet, ziehen Sie den Netzstecker und wenden Sie sich an einen autorisierten RIDGID-Reparaturdienst. Verwenden Sie das Gerät niemals mit einem defekten GFCI.

Was ist die maximale Kabellänge, die ich verwenden kann?

Die Trommel fasst 9,15 m (30 Fuß) Kabel mit einem Durchmesser von 6 mm (1/4 Zoll). Verwenden Sie kein längeres Kabel, da dies zu Verdrehungen oder Kabelbruch führen könnte.

Kann ich dieses Gerät in einer Badewanne verwenden?

Ja, aber nur über den Überlauf (bauen Sie den Deckel und den Mechanismus aus). Gehen Sie niemals durch den Ablauf der Badewanne, da dies das Kabel beschädigen würde.

Wie profitiere ich von der lebenslangen RIDGID-Garantie?

Die lebenslange Garantie deckt Herstellungsfehler bei normaler Nutzung ab. Registrieren Sie Ihr Gerät auf RIDGID.com. Für Ansprüche wenden Sie sich an einen RIDGID-Händler oder den technischen Support ([e-mail] / [phone] für USA und Kanada).

BEDIENUNGSANLEITUNG PowerClear RIDGID

PowerClear™ Abflussreinigungsmaschine

WARNING!

Lesen Sie diese Bedienungsanleitung vor dem Gebrauch des Gerats sorgfältig durch. Die Unkenntnis und Nichtbeachtung des Inhalts dieser Bedienungsanleitung kann zu Stromschlag, Brand und/oder schweren Verletzungen führen.

PowerClear™ Abflussreinigungsmaschine

Notieren Sie unter die Seriennummer und bewahren Sie diese auf. Sie finden die Produkt-Seriennummer auf dem Typenschild.

Serien-Nr.

Inhaltsverzeichnis

Formular zum Festhalten der Geräteseriennummer 51
Sicherheitssymbole 53

Allgemeine Sicherheits- und Warnhinweise für Elektrowerkzeuge 53

Sicherheit im Arbeitsbereich 53
Elektrische Sicherheit 53
Sicherheit von Personen 54
Sachgemäß Umgang mit Elektrowerkzeugen 54

Wartung 55

Spezifische Sicherheitsinstruktionen 55

Rohrreiniger Sicherheitshinweise 55

Beschreibung und technische Daten 56

Beschreibung 56
Technische Daten 56
Schaltersymbole 57

Montage der Maschine 57

Konfiguration von Führungsschlauch/AUTOFEED-Einheit 57

Inspektion vor der Benutzung 58

Vorbereiten von Maschine und Arbeitsbereich 59

Bedienungsanleitung 60

Vorschub der Spirale in den Abfluss 62
Durchleitung durch den Siphon und andere Übergänge 62
Reinigen des Abflusses 62
BearbeitenderBlockade 63
Umgang mit einem verklemmten Werkzeug. 63
Befreien eines verklemmten Werkzeugs 63
Zurückziehen der Spirale 63
Entleeren der Maschine 64
Vorbereitung fur den Transport 64

Wartungsanweisungen 64

Öffnen des Rohrreinigers/Entnahmen der Trommel 64
Reinigung 64
Austausch der Spirale 65

Optionale Ausstattung 65

Lagerung der Maschine 66

Wartung und Reparatur 66

Entsorgung 66

Fehlerbehebung 67

EG Konformitätserklung. Innerhalb der hinteren Abdeckung

Garantie Ruckseite

• Übersetzung der Originalbetriebsanleitung

Sicherheitssymbole

Wichtige Sicherheitshinweise werden in dieser Bedienungsanleitung und auf dem Produkt mit bestimmten Sicherheitssymbolen und Warnungen gekennzeichnet. Diese Abschnitt enthalt Erläuterungen zu diesen Warnhinweisen und Symbolen.

Dies ist das allgemeine Gefahrensymbol. Es weist auf mögliche Verletzungsgefahren hin. Beachten Sie alle Hinweise mit thisem Symbol, um Verletzungs- oder Lebensgefahr zu vermeiden.

GEFAHR

GEFAHR weist auf gefährliche Situationen hin, die bei Nichtbeachtung zu tddlichen bzw. ernsthaften Verletzungen führen.

WARNING

WARNING weist auf gefährliche Situationen hin, die bei Nichtbeachtung zu tödlichen bzw. ernsthaften Verletzungen führen können.

ACHTUNG

ACHTUNG weist auf eine gefährliche Situation hin, die ohne entsprechende Sicherheitsvorkehrungen zukleineren bis mittelschweren Verletzungen führen kann.

HINWEIS

HINWEIS kennzeichnet Informationen, die sich auf den Schutz des Eigentums beziehen.

Dieses Symbol bedeutet, dass die Bedienungsanleitung sorgfält durchzulesen ist, bevor das Gerät in Betrieb genommen wird. Die Bedienungsanleitung enthalt wichtige Informationen für den sicheren, ordnungsgemäßen Gebrauch des Geräts.

Dieses Symbol bedeutet, dass bei der Arbeit mit dieser Gerät immer eine Schutzbrille mit Seitenschutz oder ein Augenschutz zu verwenden ist, um Augenverletzungen zu vermeiden.

Dieses Symbol weist auf die Gefahr hin, dass Hände, Finger oder andere Körperteile sich in der Rohrreinigungsspirale verfangen oder von ihr eingeklemmt oder eingequetscht werden können.

Dieses Symbol weist auf die Gefahr von Stromschlagen hin.

Allgemeine Sicherheits- und Warnhinweise für Elektrowerkzeuge*

WARNING

Lesen Sie alle Sicherheitswarmungen, Anweisungen, Illustrationen und Spezifikationen in Zusammenhang mit thisem Elektrowerkzeug. Die Nichtbeachtung der nachfolgenden Anweisungen kann zu Stromschlag, Brand und/oder schweren Verletzungen führen.

ALLE WARNINGEN UND ANWEISUNGEN ZUR SPÄTEREN EINSICHT AUFBEWAHREN!

Der im folgenden Text verwendete Begriff „Elektrowerkzeuge" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

Sicherheit im Arbeitsbereich

• Halten Sie ihren Arbeitsbereich sauber und sorgen Sie für eine gute Beleuchtung. Unordentliche und unzureichend beleuchtete Arbeitsbereiche erhöhen das Unfallrisiko.

• Verwenden Sie Elektrowerkzeuge nicht in explosionsgeführlichen Umgebungen mit leicht entflammbaren Flüssigkeiten, Gasen oder Staub. Elektrowerkzeuge erzeugen im Betrieb Funken, durch die sich Staub oder Brandgase leicht entzünden können.

• Sorgen Sie beim Betrieb eines Elektrowerkzeugs davon, dass sich keine Kinder oder sonstige Unbeteiligte in dessen Höhe befinden. Bei Ablenkungen kann die Kontrolle über das Gerät verloren gehen.

Elektrische Sicherheit

• Die Stecker der Elektrogeräte mussen zur jeweiligen Steckdose passen. Verändern Sie auf keinen Fall den Stecker. Verwenden Sie keine Adapterstecker zusammen mit geerdeten Elektrowerkzeugen. Originalstecker und passende Steckdosen bedeuten die geringste Stromschlaggefahr.
• Vermeiden Sie Körperkontakt mit geerdeten Oberflächen zum Beispiel von Rohren, Heizungen, Herden oder Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
• Halten Sie Elektrowerkzeuge von Regen und Nisse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht die Stromschlaggefahr.

• Gehen Sie vorsichtig mit dem Kabel um. Ziehen Sie beim Tragen, Ziehen oder Trennen des Elektrowerkzeugs von der Stromzufuhr niemals am Kabel. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten oder beweglichen Teilen fern. Beschädigte oder verhedderte Kabel erhöhen die Stromschlaggefahr.

• Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die für die Verwendung im Freien geeignet sind. Die Verwendung eines geeigneten Verlängerungskabels für den Gebrauch im Freien verringt die Gefahr eines Stromschlags.

• Wenn Sie ein Elektrowerkzeug in feuchter Umgebung einsetzen müssen, verwenden Sie eine Stromversorgung mit Fehlerstromschutzschalter (Fl-Schutzschalter). Die Verwendung eines Fehlerstromschutzschalters (Fl-Schutzschalters) verringt die Gefahr eines Stromschlags.

Sicherheit von Personen

• Bedieren Sie Elektrowerkzeuge immer aufmerksam und verantwortungsbewusst. Verwenden Sie keine Elektrowerkzeuge, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Durch einen kurzen Moment der Unaufmerksamkeit konnen Sie sich selbst oder andereer hebebliche Verletzungen zufugen.
• Tragen Sie persönliche Schutzausrüstung. Tragen Sie grundsätzlich eine Schutzbrille. Das Tragen einer Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, verringgert das Risiko von Verletzungen und ist davon unbedingt erforderlich.
• Verhindern Sie unbeabsichtigtes Starten des Geräts. Überprüfen Sie vor dem Einstecken des Steckers in die Steckdose und/oder des Anschliebens eines Akkus, dem Aufheben oder Tragen des Werkzeugs, ob der Schalter in Position OFF steht. Wenn Sie beim Tragen von Elektrowerkzeugen ihren Finger auf dem Schalter halten oder den Stecker einstecken, während der Schalter auf ON stehen, besteht Unfallgefahr.
• Entfernen Sie s amtliche Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie den Schalter des Elektrowerkzeugs auf ON stellen. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
• Lehnen Sie sich nicht zuweit in eine Richtung. Sorgen Sie stets für ein sicheres Gleichgewicht und einen festen Stand. Dadurch konnen Sie das Gerät in unerwarteten Situationen better kontrollieren.
• Tragen Sie angemessene Kleidung. Tragen Sie keine weiten Kleidungsstücke oder Schmuck. Halten Sie Haare und Kleidung von beweglichen Teilen fern. Weite Kleidung, Schmuck oder lange Haare konnen von bewegten Teilen erfasst werden.
• Wenn Staubabsaug- und Staubauffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwen

det werden. Durch Verwendung von Staubauffangeinrichtungen konnen die durch Staub entstehenden Gefahren erheblich reduziert werden.

• Lassen Sie sich durch die Tatsache, dass Sie durch hαufige Benutzung mit einem Werkzeug vertraut sind, nicht dazu verleiten, nachlüssig zu werden und Sicherheitsprinzipien für den Umgang mit Werkzeugen zu ignorantieren. Eine unbedachte Handlung kann innerhalb von Sekundenbruchteilen schwere Verletzungen verursachen.

Sachgemäß Umgang mit Elektrowerkzeugen

Wenden Sie bei Verwendung des Werkzeugs keine Gewalt an. Verwenden Sie immer ein für den Einsatzbereich geeignetes Werkzeug. Mit dem richtig Elektrowerkzeug wird die anstehende Aufgabe effektiver und sicherer und in der richtigen Geschwindigkeit ausgeführ.
- Verwenden Sie das Elektrowerkzeug nicht, wenn es sich nicht mit dem Schalter ein- und ausschalten lasst. Ein Elektrowerkzeug, das sich nicht über den Schalter ein- und ausschalten lasst, stellt eine Gefahren-quelle dar und muss repariert werden.
- Ziehen Sie den Stecker aus der Steckdose und/oder trennen Sie den Akku vom Elektrowerkzeug, bevor Sie Einstellungen vornehmen, Zubehörerteile wechseln oder das Werkzeug einlagern. Durch solche Vorsichtsmaßnahmen wird der unbeabsichtigte Start des Elektrowerkzeugs verhindert.
- Bewahren Sie ungenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf und setzen Sie keine Personen das Werkzeug bedieren, die damit nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
- Pflegen Sie ihre Elektrowerkzeuge. Prüfen Sie auf falsche Ausrichtung, feststeckende bewegliche Teile, Beschädigungen und andere mögliche Fehlerursachen. Bei eine Beschädigung setzen Sie das Elektrowerkzeug reparieren, bevor Sie es erneut verwenden. Viele Unfälle werden durch schlecht gewartete Elektrowerkzeuge verursacht.
- Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen seltener und sind leichter zu führen.
- Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen und unter Berücksichtigung der Arbeitsbedingungen und der auszuführenden Tätigkeit. Wenn Elektrowerkzeuge nicht vorschrifsmäßig verwendet werden, kann dies zu gefährlichen Situationen führen.

• Halten Sie Griffe und Grillflächen trocken, sauber und frei von Ölen und Fetten. Rutschige Griffe und Grillflächen verhindern eine sichere Handhabung und Kontrolle des Werkzeugs in unerwarteten Situationen.

Wartung

• Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Dadurch bleibt die Sicherheit des Elektrowerkzeugs gewährleistet.

Spezifische Sicherheitsinstruktionen

WARNING

Dieser Abschnitt enthalt wichtige Sicherheitshinweise, die speziell für diesen Werkzeug gelten.

Lesen Sie vor dem Gebrauch der PowerClear Abflussreinigungsmaschine diese Sicherheitshinweise sorgfältig durch, um die Gefahr eines Stromschlags oder schwerer Verletzungen zu vermeiden.

ALLE WARNINGEN UND ANWEISUNGEN ZUR SPÄTEREN EINSICHT AUFBEWAHREN!

Bewahren Sie diese Bedienungsanleitung beim Gerät auf, damit sie dem Bediener jederzeit zur Verfügung stehen.

Rohrreiniger Sicherheitschinweise

• Vor Verwendung des Werkzeugs testen Sie den Fehlerstromschutzschalter (Fl-Schutzschalter) des Stromkabels auf ordnungsgemäß Funktion. Ein ordnungsgemäß Funktionierender Fehlerstromschutzschalter verringgert die Gefahr eines Stromschlags.
• Verwenden Sie nur Verlängerungskabel mit Fehlerstromschutzschalter. Der Fehlerstromschutzschalter am Stromkabel der Maschine kann keinen Stromschlag durch das Verlängerungskabel verhindern.
• Fassen Sie die rotierende Spirale nur mit vom Hersteller empfohlenen Handschuhen an. Latex- oder locker sitzende Handschuhe oder Lappen können sich um die Spirale wickeln und schwere Verletzungen hervorrufen.
• Der Schneidkopfarfndichtaufhoren,sichzudrehen, während die Spirale sich dreht. Dadurch kann die Spirale zu stark beansprucht werden, sich verdrehen, abknichen oder brechen, was schwere Verletzungen hervorrufen kann.

• Eine Person muss Spirale und Schalter bedieren. Wenn das Spiralenende sich nicht mehr dreht, muss der Bediener in der Lage sein, den Motor der Maschine auf OFF zu stellen, um ein Verdrehen, Knicken oder Brechen der Spirale zu verhindern.

• Tragen Sie unter den vom Hersteller empfohlenen Handschuhen Latex- oder Gummihandschuhe, dazu Schutzbrille, Geschitsschutz, Schutzkleidung und ein Atemschutzgerät, falls sich Chemikalien, Bakterien oder andere giftige oder infektive Stoffe in den Abflussleitungen befinden konnten. Die Abflussleitungen konnen Chemikalien, Bakterien und andere Stoffe enthalten, die Verbrennungen verursachen, giftig oder infektios sein konnen oder sonstige Verletzungen verursachen konnen.

• Achten Sie auf Hygiene. Essen oder rauchen Sie nicht während der Werkzeugbedienung. Nach der Handhabung oder Bedienung einer Rohrreinigungsvorrichtung waschen Sie sich die Hände und andere Körperteile, die dem Inhalt des Abflusses ausgesetzt waren, mit freiem Seifenwasser. Dadurch reduzieren Sie Gesundheitsgefahren aufgrund einer Exposition gegenüber giftingen oder infektiosen Stoffen.
• Verwenden Sie den Rohrreiniger nur für die empfohlenen Rohrgrößen. Bei Verwendung eines Rohrreinigers der falschen Höhe kann die Spirale sich verdrehen, abklichen oder brechen, was Verletzungen verursachen kann.
• Halten Sie eine mit einem Handschuh geschützte Handauf den Führungsschlauch/die AUTOFEED®-Einheit, während die Maschine lauft. So konnen Sie die Spirale better kontrollieren und ein Verdrehen, Knicken und Brechen verhindern, was schwere Verletzungen hervorrufen kann.
• Halten Sie die Maschine so, dass sich die AUTOFEED-Einheit innerhalb von 6'' (15 cm) vom Ablauf befindet, oder stützen Sie die freiliegende Spirale ab, falls der Abstand 6'' (15 cm) übersteigt. Größere Abstände können zu einer schlechteren Kontrolle und dadurch einem Verdrehen, Kniecken und Brechen der Spirale führen. Ein Verdrehen, Kniecken oder Brechen der Spirale kann Stöß- oder Quetschverletzungen verursichen.
• Betreiben Sie die Maschine nicht im Rückwärtsbetrieb, außer wie in thism Handbuch beschrieben. Rückwärtsbetrieb kann zu Beschädigung der Spirale führen und dient nur dazu, das Spiralenende aus einer Blockade zurückzuziehen.
• Halten Sie ihre Höhe von der rotierenden Trommel und dem Führungsrohr fern. Fassen Sie nur in die Trommel, wenn die Stromzufuhr zur Maschine getrennt ist, damit sich ihre Hand nicht in beweglichen Teilen verfangen kann.

• Tragen Sie keine weiten Kleidungsstücke oder Schmuck. Halten Sie Haare und Kleidung von bewegenden Teilen fern. Weite Kleidung, Schmuck oder lange Haare können von bewegten Teilen erfasst werden.

• Arbeitsen Sie nicht mit dem Gerät, wenn der Bediener oder das Gerät im Wasser steht. Bei der Arbeit mit dem Gerät im Wasser erhöht sich die Stromschlaggefahr.

Wenn Sie Fragen zu diesen RIDGID® Produkt haben:

Wenden Sie sich an ihren örtlichen RIDGID® Handler.
- Einen RIDGID Kontaktpunkt in Ihrer Höhefinden Sie auf RIDGID.com.
Wenden Sie sich an die Abteilung Technischer Kundendienst von Ridge Tool unter [e-mail], oder in den USA und Kanada Telefonisch unter [phone].

Beschreibung und technische Daten

Beschreibung

Die RIDGID PowerClearTM Abflussreinigungsmaschine ist für die Reinigung von Abflussleitungen von 3/4'' (20 mm) bis 112'' (40 mm) Durchmesser von Waschbecken, Badewannen und Duschwannen vorgesehen. Sie ist mit einer a 30' (9 m) langen Spirale verseen.

Der PowerClear Rohrreiniger enthalt einen AUTOFEED® 2-Wege-Vorschubmechanismus für die Spirale, der das Kabel auf Knopfdruck mit einer Geschwindigkeit von 18' pro Minute vor- oder darüberzieht. Über einen konfigurierbaren Führungsschlauch in Verbindung mit der AUTOFEED-Einheit kann die Spirale direkt in den Abfluss eingeführt werden, wodurch weniger Schmutz entsteht und die Armaturen geschont werden.

Der Schalter FOR/OFF/REV steuert Trommel- und Spiralenrotation, der Motor wird über einen pneumatischen Fußschalter ein- und ausgeschaltet. Das Stromkabel ist mit einem integrierten Fehlerstromschutzschalter (FI-Schutzschalter) versehen.

Das vordere Gehäuse des Rohrreinigers ist transparent, damit die Spirale better beobachtet werden kann.

Der PowerClear Rohrreiniger sollte nicht an Toiletten verwendet werden.

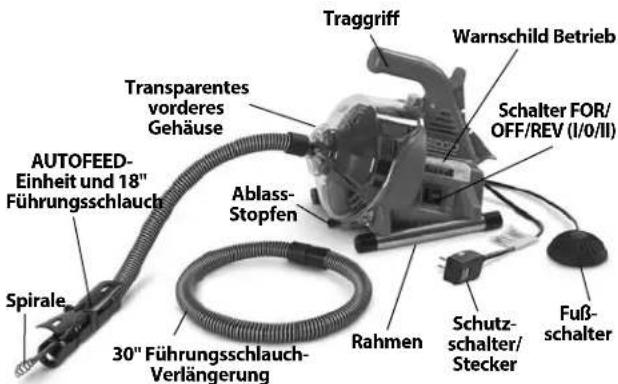

Abbildung 1 - PowerClear Abflussreinigungsmaschine

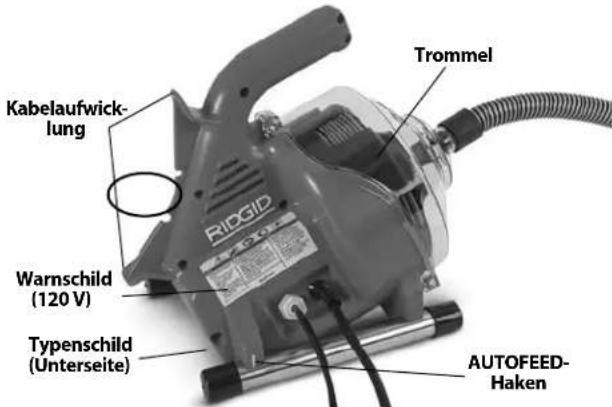

Abbildung 2 - PowerClear Abflussreinigungsmaschine

Technische Daten

Leitungsgröbe 3/4'' - 112'' (20 mm - 40 mm)

Trommelkapazität....30' (9,1 m) Spirale mit 14'' (6 mm)

Durchmesser

Spirale 1 / 4^ × 30^(6mm× 9,1m)

MAXCORE™ 50 Spirale

Motortyp Universal

Motornennwerte

100/120V~Motor.....1/4PS,0,8/0,9A,50/60Hz

Technische Daten der Maschine siehe Typenschild.

Drehzahl ohne Last (no).....450 U/min

AUTOFEEDVorschub.... 18 ft/min (5,5 m/min)

Bedienelemente......RichtungssteuerungVorwarts/OFF/

Vorübergehend ruckwärts

Fußschalter Motorsteuerung

Ein/Aus, pneumatisch

Vorschub/Einziehen der Spirale

AUTOFEED-Einheit mit konfigurier

barem Führungsschlauch

Betriebs-

temperatur. 20^ - 120^ (-7^ - 49^)

Gewicht. 12 lbs (5,44 kg)

MaBe LxBxH 14" x 9" x 11.5"

(356 mm x 229 mm x 292 mm)

Schalldruck (L_PA)^* ....70 dB(A), K = 3

Schalleistung (L_WA)^* .79dB(A) K = 3

• Schallmessungen erfolgen in Übereinstimmung mit einem normierten Test gemäß Norm EN 62481-1.

• Schallemissionen können aufgrund Ihres Standorts und der spezifischen Verwendung dieser Werkzeuge schwanken.

• Das tägliche Schallexpositionsniveau muss für jeder Anwendung bewertet werden und bei Bedarf sind entsprechende Sicherheitsmaßnahmen zu treffen. Bei der Bewertung des Expositionnsnaus solte die Zeit berücksichtigt werden, für die ein Werkzeug abgescheltet ist und nicht benutzt wird. Dadurch kann sich das Expositionsniveau über die gesamte Arbeitszeit signifikant verringn.

Schaltersymbole

Vorwartsdrehung (FOR)

Strom AUS

Rückwartsdrehung (REV)

Abbildung 3 - Geräteseriennummer

Die Seriennummer der Maschine ist an der Unterseite des Gehäuses angegeben. Die letzten 4 Ziffern geben Monat und Jahr der Herstellung an. (MM = Monat, YY = Jahr).

HINWEIS These Maschine dient zum Reinigen von Abflüssen. Bei sachgemäßer Benutzung beschädigt sie Abflussrohre, die sich in einem einwandfrei den Zustand befinden und sachgemäß geplant, installiert und gewartet wurden, nicht. Wenn sich das Abflussrohr in einem schlechten Zustand befindet oder nicht sachgemäß geplant, installiert und gewartet wurde, ist der Abflussreinigungsprozess eventuell nicht effektiv oder kann Schäden am Abfluss verursachen. Der Zustand eines Abflusses vor der Reinigung{lsst sich am besten durch eine Sichtprüfung mit einer Kamera feststellen. Bei einer fehlerhaften Verwendung des Rohrreinigers konnen Gerät und Abfluss beschädigt werden. Diese Maschine beseitigt unter Umständen nicht alle Blockaden.

Montage der Maschine

WARNING

Die folgenden Anweisungen sind bei der Montage des Geräts zu beachten, um Verletzungen während des Gebrauchs zu vermeiden. Vor der Montage muss der Schalter FOR/OFF/REV auf OFF stehen und die Maschine muss vom Netz getrennt sein.

Konfiguration von Führungsschlauch/ AUTOFEED-Einheit

Der AUTOFEED-Führungsschlauch kann entweder als 18^ -Führungsschlauch oder als 48^ -Führungsschlauch montiert werden, je nachdem, wie weit entwickel von der verwendeten Abflussöffnung der PowerClear aufgestellt wird. Der 18^ -Führungsschlauch Funktioniert gut, wenn die Maschine direkt besteht einem Waschbecken aufgestellt werden kann, z. B. auf einer Arbeitsplatte in der Kuche oder im Bad. Wenn die Maschine auf dem Boden außerhalb einer Badewanne abgestellt wird, ist wahrscheinlich der 48^ -Führungsschlauch am besten geeignet. Unabhängig von der Führungsschlauchlänge muss die AUTOFEED-Einheit immer maximal 6^ (15 cm) vom Ablauf entfernt sein. Ziehen Sie den Führungsschlauch nicht weiter als 48^ aus.

1. Gegebenenfalls schlieben Sie die 18" und 30" langen Führungsschlauchabschnittte an. Die Verbindung erfolgt über Friktionspassung: Stecken Sie das vorstehende Schlauchende auf die Öffnung und überprüfen Sie, ob es fest sitzt.
2. Entfernen Sie die Kappe vom Spiralenende und entsorgen Sie sie (neue Maschine). Ziehen Sie die Spirale welt genug aus der Trommel, um sie durch den Führungsschlauch und die AUTOFEED-Einheit durchfuhren zu konnen.
3. Führn Sie die Spirale durch den Führungsschlauch. Heben Sie die Hebel VORSCHUB und EINZIEHEN an, um den breiteren Kopf der Spirale durch die AUTOFEED-Einheit führen zu können. (Abbildung 5).

Abbildung 4 - Zufahr der Spirale in den Führungsschlauch

Abbildung 5 - Führer der Spirale durch die AUTOFEED®-Einheit

1. Lassen Sie die Hebel für VORSCHUB und EINZIEHEN los.
2. Drücken Sie den Führungsschlauch fest auf die Nase am vorderen Gehäuse (Abbildung 4). Das Abnehmer erfolgt in der umgekehnten Reihenfolge.

Inspektion vor der Benutzung

WARNING

Überprüfen Sie ihre Abflussreinigungsmaschine vor jeder Verwendung und beheben Sie etwaige Probleme, um die Gefahr schwerer Verletzungen durch

elektrische Schläge, verdrehte oder gebrochene Spiralen, Verletzungen durch Chemikalien, Infektionen und andere Ursachen zu verringn und eine Beschädigung der Abflussreinigungsmaschine zu vermeiden.

Tragen Sie bei der Überprüfung Ihres Rohrreinigers grundsätzlich eine Schutzbrille, Arbeitshandschuhe aus Leder und andere geeignete Schutzausrüstung.

1. Überprüfen Sie den ordnungsgemäßen Zustand der Leder-Arbeitshandschuhe, die keine Löscher, Risse oder lose Teile aufweisen)dürfen, die sich in der rotierenden Spirale verfangen konnten. Tragen Sie auf keinen Fall unpassende oder beschädigte Handschuhe. Die Handschuhe schützen ihre Hande vor der rotierenden Spirale und dem Inhalt des Abflusses. Falls die Arbeitshandschuhe nicht aus Leder bestehen oder beschädigt bzw. verschlissen sind, arbeiten Sie erst wieder mit der Maschine, wenn angemessene Handschuhe zur Verfugung stehen.

2. Ziehen Sie den Netzstecker ab und entsprechenden Sie Stromkabel, Fehlerstromschutzschalter (Fl-Schutzschalter) (sofern vorhanden) und Stecker auf Schaden. Falls der Stecker verändert wurde oder das Kabel beschädigt ist, verwenden Sie die Maschine erst wieder, wenn das Kabel von einem Fachmann repariert wurde, um die Gefahr eines Stromschlags auszuschreiben.

3. Reinigen Sie den Rohrreiniger einschließlich der Griffe und Bedienelemente. Dies erleichtert die Inspektion und hilft, zu vermeiden, dass Gerät oder Bedienelemente ihren aus den Händen gleiten. Reinigen und pflegen Sie die Maschine entsprechend der Wartungsanleitung.

4. Untersuchen Sie die Abflussreinigungsmaschine auf folgende Punkte:

5. Korrekte Montage und Vollständigkeit.

6. Gebrochene, verschlissene, fehlende, falsch eingestellte oder klemmende Teile.

7. Vergewissern Sie sich, dass der Fußschalter an die Abflussreinigungsmaschine angeschlossen ist. Betreiben Sie die Maschine nicht ohne den Fußschalter.

8. Warnschild vorhanden und lesbar (siehe Abbildung 1 und 2).
   Reibungsloser, freier Lauf der AUTOFEED-Hebel (Abbildung 9).

9. Sonstige Umstände, die einen sicheren und normalen Betrieb verhindern konnten.

Wenn Probleme festgestellt werden, benutzen Sie den Rohrreiniger erst, nachdem die Probleme behoben wurden.

1. Entfernen Sie alle Rückstände von der Spirale. Überprüfen Sie die Spirale auf Verschleib und Schaden. Achten Sie auf:
2. Offensichtliche Abflachungen an der Außenseite der Spirale (die Spirale besteht aus einem runden Draht, das Profil sollte rund sein).
3. Mehrere oder übermäßig große Knickstellens (kleine) Knickstellens bis 15 Grad konnen begradigt werden).
4. Zwischenräume zwischen den Sondenwicklungen, die auf eine Verformung der Sonde durch Dehnen, Knicken oder Rückwartlauf (REV) hindeuten.
5. Übermäßige Korrosion durch feuchte Lagerung oder Exposition gegenüber Abflussreinigerchemikalien.

Alle diese Formen von Verschleib und Beschädigung schwachen die Spirale, sodass Verdrehen, Knicken oder Bruch der Spirale bei der Benutzung Schneller auftreten. Ersetzen Sie eine verschlissene und beschädigte Spirale vor Verwendung des Rohrreinigers.

Überprüfen Sie, ob die Spirale voll eingezogen ist und maximal 6'' (150 mm) außerhalb Maschine verbleiben. So wird ein Schlagen der Spirale beim Starten der Maschine verhindert.

1. Vergewissern Sie sich, dass der Schalter FOR/OFF/ REV (I/0/II) auf OFF stehen.
2. Stecken Sie den Stecker mit trockenen Händen in eine ordnungsgemäß geerdete Steckdose. Prufen Sie die ordnungsgemäß Funktion des Fehlerstrom

schutzschalters (sofern vorhanden) im Elektroka- bel. Beim Drucken der Testtaste muss die rote „RE- SET"-Taste leicht herausspringen und die Maschine darf nicht Funktionieren. Durch Drucken der roten RESET-Taste wird die Maschine reaktiviert. Wenn der Fehlerstromschutzschalter nicht einwandfrei Funktioniert, den Stecker aus der Steckdoseziehen und die Abflussreinigungsmaschine erst benutzen, wenn der Fehlerstromschutzschalter repariert ist.

1. Stellen Sie den Schalter FOR/OFF/REV auf FOR. Betätigen Sie den Fußschalter und überprüfen Sie die Drehrichtung der Trommel. Steuert der Fußschalter die Maschinenbetätigung nicht,arf die Maschine nicht verwendet werden, bis der Fußschalter repariert ist.Von vorne gesehen sollsich die Trommel entgegen den Uhrzeigersinn drehen,entsprechend der angegebenen Trommeldrehrichtung am vorderen Gehäuse (Abbildung 10).

Lassen Sie den Fußschalter los und setzen Sie die Trommel zum Stillstandkommen. Halten Sie den Schalter FOR/OFF/REV in der Position REV und wiederholen Sie mit dem obigen Test, ob sich der Rohrreiniger richtig ruckwarts bewegt. Bei einer falschen Drehrichtigung verwenden Sie die Maschine erst wieder, nachdem sie repariert wurde.

1. Stellen Sie nach abgeschlossener Inspektion den Schalter FOR/OFF/REV auf OFF und trennen Sie mit trockenen Händen die Maschine vom Netz.

Vorbereiten von Maschine und Arbeitsbereich

WARNING

Bereiten Sie Abflussreinigungsmaschine und Arbeitsbereich nach diesen Verfahren vor, um die Ver

letzungsgefahr durch elektrischen Schlag, Feuer, Umkippen der Maschine, verdrehte oder gebrochene Spiralen, Verzüngen durch Chemikalien, Infektionen und andere Ursachen zu mindern und Schäden an der Abflussreinigungsmaschine zu vermeiden.

Tragen Sie beim Einrichten des Rohrreinigers grundsatzlich eine Schutzbrille und sonstige angemessene Schutzausrüstung.

1. Überprüfen Sie den Arbeitsbereich auf:

AusreichendeBeleuchtung.

• Entflammbare Flüssigkeiten, Dämpfe oder Stäube, die sich entsünden konnen. Sind solche Gefahrenquellen vorhanden, arbeiten Sie in diesen Bereichen erst, wenn diese erkannt und beseitigt wurden. Der Rohrreiniger ist nicht explosionsssicher und kann Funken erzeugen.

• Freien, ebenen, stabilen und trockenen Arbeitsplatz für das Gerät und den Bediener. Verwenden Sie die Maschine nicht, während Sie im Wasser stehen. Entfernen Sie bei Bedarf das Wasser aus dem Arbeitsbereich.

• Korrekt geerdete Steckdose mit richtiger Spannung. Überprüfen Sie die geforderte Spannung auf dem Typenschild der Maschine. Eine Steckdose mit drei Stiften oder Fehlerstromschutzschalter ist unter Umständen nicht korrekt geerdet. Lassen Sie im Zweifelsfall die Steckdose von einem autorisierten Elektriker überprüfen.
• Sorgen Sie für einen freien Weg zum Netzanschluss, um eine mögliche Beschädigung des Netzkabels auszuschreiben.
• Überprüfen Sie den zu reinigenden Abfluss. Bestimmen Sie nach Möglichkeit den/die Zugangspunkt(e) zum Abfluss, Große und Länge des Abflusses, Abstand zu Senkgruben oder Hauptleitungen, die Art der Blockade, Vorhandensein von Abflussreinigungsmchemikalien oder anderen Chemikalien usw. Bei Chemikalien im Abfluss müssen die spezifischen Sicherheitsmaßnahmen für die Arbeit beim Vorhandensein dieser Chemikalien besteht sein. Fragen Sie beim Hersteller der Chemikalien nach den jeweiligen Produktinformationen.
• Bestimmen Sie die für den Einsatzbereich geeignete Ausrüstung. Siehe technische Daten.

Der PowerClear Rohrreiniger sollte nicht an Toiletten verwendet werden.

Rohrreiniger für andere Anwendungen finden Sie im Online-Werkzeugkatalog (Ridge Tool Catalog) unter RIDGID.com

1. Vergewissern Sie sich, dass die gesamte Ausrüstung ordnungsgemäß geprüft wurde.
2. Bringen Sie bei Bedarf Schutzabdeckungen im Arbeitsbereich an. Bei der Abflussreinigung kann Schmutz anfallen.

3. Falls erforderlich, ergreifen Sie entsprechende Maßnahmen, um den verstopten Ablauf zu erreichen.

4. Bei vielen Ablaufen kann die Spirale durch das Ablaufsieb gefuhrt werden (Abbildung 6A).

5. Bei Waschbecken mit Popup-Ventil: Entfernen Sie Hubstange und Ventil. Stellen Sie unbedingt einen Behälter unter die Reinigungsoffnung oder den Siphon, um auslaufendes Wasser aufzufangen (Abbildung 6B).
6. Bei anderen Waschbecken muss eventuell der Stopfen oder Siphon entwickert werden. Stellen Sie unbedingt einen Behälter unter die Reinigungsoffnung oder den Siphon, um auslaufendes Wasser aufzufangen (Abbildung 6C).
7. Badewannenüberlauf: Gehen Sie bei Badewannen niemals durch den Abfluss, dadurch wird die Spirale

beschädigt. Nehmen Sie den Überlauf und alle anderen Armaturen vom Abfluss ab (Abbildung 6D).

Abbildung A

Abbildung B

Abbildung C

Abbildung D

Abbildung 6-Zugang zum Abfluss

1. Stellen Sie die Abflussreinigungsmaschine so auf, dass sie gerade und sichere auf ihren Gummifüben stehen. Stellen Sie die Maschine nicht auf einen Teppich oder auf einen anderen Untergrund, durch den die Belütfungsöffnungen an der Unterseite versperrt werden konnten. Das Ende der AUTOFEED-Einheit muss innerhalb von 6^ (15 cm) von der Abflussöffnung entfert sein. Der Führungsschlaucharf hierfür nicht straff gezogen oder geknicht werden. Ein großerer Abstand zum Abfluss erhöht die Gefahr eines Verdrehens oder Knickens. Wenn die Maschine mit der Trommel nicht 6^ (15 cm) von der Abflussöffnung entfert aufgestellt werden kann, verlangern Sie den Ablauf durch ein Rohr und Armaturen der gleichen Höhe (siehe Abbildung 7). Wenn die Spirale unzureichend abgestützt wird, kann sie knicken und sich verdreiben und beschädigt werden oder den Bediener verletzen.

Abbildung 7 - Beispiel für eine Veränderung des Ablaufs auf weniger als 6'' (15 cm) von der AUTOFEED-Einheit

1. Nehmen Sie den Arbeitsbereich in Augenschein und prüfen Sie, ob Absperrungen erforderlich sind, um Personen von der Abflussreinigungsmaschine und vom Arbeitsbereich fernzuhalten. Bei der Rohrreinigung kann Schmutz anfallen und andere Personen konnen den Bediener ablenken.
2. Positionieren Sie den Fußschalter so, dass er gut erreichbar ist. Sie müssen in der Lage sein, den Führungsschlauch und die AUTOFEED-Hebel zu halten und zu führen, den Fußschalter zu bedieten und den Schalter FOR/OFF/REV zu erreichen.
3. Vergewissern Sie sich, dass der Schalter FOR/OFF/ REV auf OFF stehen.
4. Verlegen Sie das Kabel auf einer freiener Fläche. Stecken Sie mit trockenen Händen den Stecker des Rohrreinigers in eine geerdete Netzsteckdose. Halten Sie alle Anschlüsse trocken und legen Sie sie nicht auf den Boden. Ist das Kabel zu kurz, verwenden Sie ein Verlängerungskabel, das:
   In einwandfreiem Zustand ist.
5. Einen ähnlichen Stecker aufweist wie der Stecker der Rohrreinigungsmaschine.
6. Für Außenanwendungen ausgelegt ist und dessen Kabelbezeichnung ein W oder W-A enthalt (z. B. SOW), das dem Typ H05V-F, H05RN-F entspricht oder eine IEC-Typenbezeichnungträgt (60227 IEC 53, 60245 IEC 57).
7. Einen ausreichenden Leitungsquerschnitt aufweist. Bei bis zu 50' (15,2 m) langen Verlängerungskabel verwenden Sie 16 AWG (1,5mm^2) oder schwerer. Bei 50' - 100' (15,2-30,5 m) langen Verlängerungskabel verwenden Sie 14 AWG (2,5mm^3) oder schwerer.

Wenn ein Verlängerungskabel benutzt wird, schützt der Fehlerstromschutzschalter der Abflussreinigungsmaschine das Verlängerungskabel nicht. Wenn die Steckdose nicht mit einem Fehlerstromschutzschalter versehen ist, empfeht es sich, einen Fehlerstromschutzschalter zwischen Steckdose und Verlängerungskabel zu schalten, um die Gefahr eines Stromschlags bei Vorliegen eines Fehlers im Verlängerungskabel zu mindern.

Bedienungsanleitung

AWARNUNG

Tragen Sie immer eine Schutzbrille, um ihre Augen vor Schmutz und Fremdkörpersn zu schätzen.
Tragen Sie immer unversehre Leder-Arbeitshandschuhe. Latex- oder locker sitzende Handschuhe oder Lappen können sich um die Spirale wickeln

und schwere Verletzungen hervorrufen. Tragen Sie Latex- oder Gummihandschuhe nur unter Leder-Arbeitshandschuhen. Benutzen Sie keine beschädigten Rohrreinigungshandschuhe.

Tragen Sie beim Umgang mit und der Bedienung von Rohrreinigungsausrüstung immer angemessene personliche Schutzausrüstung. Abflüsse konnen Chemikalien, Bakterien und andere möglicherweise gifting, infektöse Substanzen enthalten, die Verbrennungen oder andere Probleme hervorrufen konnen. Angemessene personliche Schutzausrüstung umfasst grundsätzlich einen Augenschutz und Leder-Arbeitshandschuhe sowie gegebenenfalls Latex- oder Gummihandschuhe, Geschtsschutz, eine Schutzbrille, Schutzkleidung, ein Atemschutzgerät und Schuhe mit Stahlkappen.

Das Spiralenendearfndichtaufhoren,sichzudre hren,whrenddieMaschineinBetriebist.Dadurchkann die Spirale überlastetwerden,sichverdrehnknickenoderbrechen.EinVerdrehenKnickenoderBrechen der Spirale kansto-oderQuetschverletzungen verursachen.

Halten Sie eine mit einem Handschuh geschützte Hand auf den Führungsschlauch/die AUTOFEED-Einheit, während die Maschine lauft. So{lssst sich die Spirale better kontrollieren, Verdrehen, Knicken oder Brechen der Spirale werden vermieden. Ein Verdrehen, Knicken oder Brechen der Spirale kann Stoß- oder Quetschverletzungen verursachen.

Halten Sie die Maschine so, dass sich die AUTOFEED-Einheit innerhalb von 6" (15 cm) vom Ablauf befindet, oder stützen Sie die freiliegende Spirale ab, falls der Abstand 6" übersteigt. Gröbere Abstände können zu einer schlechteren Kontrolle und dadurch einem Verdrehen, Knicken und Brechen der Spirale führen. Ein Verdrehen, Knicken oder Brechen der Spirale kann Stöß- oder Quetschverletzungen verursachen.

Eine Person muss Spirale und Fußschalter bedi- nen. Wenn das Spiralenende sich nicht mehr dreht, muss der Bediener in der Lage sein, den Motor der Maschine auf OFF zu stellen, um ein Verdrehen, Knie- cken oder Brechen der Spirale zu verhindern. Ein Verdrehen, Knicken oder Brechen der Spirale kann Stoß- oder Quetschverletzungen verursachen.

Befolgen Sie die Bedienungsanweisungen, um die Gefahr von Verletzungen durch verdrehte oder gebrochene Spiralen, schlagende Spiralenenden, Kippen der Maschine, Veratzungen durch Chemikalien, Infektionen und andere Ursachen zu mindern.

1. Kontrollieren Sie, ob die Maschine und der Arbeitsbereich richtigVBorbereitet wurden und der Arbeitsbereich frei von unbeteiligten Personen und anderehindernissen ist.

2. Ziehen Sie die Spirale aus der Maschine heraus und führen Sie in den Abfluss ein. Mindestens ein Fuß (0,3m) der Spirale muss sich im Abfluss befinden,

dämit das Ende der Spirale beim Starten der Maschine nicht aus dem Abfluss rutsch und herumgeschleudert wird.

Führer Sie die Spirale direkt vom Auslass der Maschine in die Abflussöffnung, mit nur minimal frei-liegender Spirale und ohne Richtungsänderungen. Biegen Sie die Spirale nicht zu eng, damit sie nicht verdreht wird oder bricht.

1. Stellen Sie sich so, dass Sie Spirale und Maschine kon-trollieren können (siehe Abbildung 9):

2. Achten Sie daraufuf, dass Sie den Fußschalter betätigten können. Treten Sie noch nicht auf den Fußschalter. Im Notfall müssen Sie in der Lage sein, den Fußschalter loszulassen.

3. Achten Sie auf Ihr Gleichgewicht, dass Sie sich nicht zuweit in eine Richtung lehnen müssen und nicht auf den Fußschalter, die Abflussreinigungsmaschine oder den Abfluss fallen können, sowie auf andere Gefahren.
4. Sie müssen in der Lage sein, den Führungsschlauch und die AUTOFEED-Hebel zu bedienen und zu halten, während sich die Spirale in den Abfluss und die Blockade vorarbeitet.
5. Sie müssen in der Lage sein, den Schalter FOR/OFF/ REV zu erreichen.

Abbildung 8 - In Betriebsposition

1. Stellen Sie den Schalter FOR/OFF/REV in Stellung FOR. Treten Sie noch nicht auf den Fußschalter. Lassen Sie die Spirale nicht rückwärts drehen, außer wie in dieser Anleitung beschrieben. Ein Betrieb des Rohrreinigers in Stellung REV kann die Spirale beschädigen.

Vorschub der Spirale in den Abfluss

Ergreifen Sie die AUTOFEED-Einheit mit einer Hand und halten Sie sie so, dass das Ende der Einheit maximal 6'' (15 cm) von der Abflussöffnung entwickert ist (siehe Abbildung 7). Der Führungsschlauch hilft, die Armatur vor Beschädigung zu schützen und die von der Spirale fortgeschleuderte Flüssigkeit beim Herausziehen der Spirale aus dem Abfluss aufzufangen. Wenn die AUTOFEED-Einheit nicht in einem Abstand von maximal 6'' (15 cm) zur Abflussöffnung gehalten wird, wird die Spirale nicht korrekt abgestützt und kann sich möglicherweise verdrehen, knicken oder brechen.

Achten Sie darauf, wie sich der Führungsschlauch in ihrer Hand anfuhlt. Weil sich der Führungsschlauch über der Spirale befindet, hat man weniger Gefühl für die Spannung der Spirale und es ist schwerer festzustellen, ob das Spiralenende rotiert oder nicht. Ohne Rotation des Spiralenendes wird der Abfluss nicht gereinigt.

Abbildung 9 - Hebel Vorschub/Einziehen

Vergewisern Sie sich, dass die Spirale mindesten ein Fußweit in den Abfluss reicht und dass das Ende der AUTOFEED-Einheit maximal 6^ (15 cm) von der Abflussoffnung entfern ist. Betätigten Sie den Fußschalter, um die Maschine zu starten. Um die Spirale in den Abfluss zu führen, drücken Sie den VORSCHUB-Hebel (Abbildung 9). Die rotierende Spirale bahnt sich den Weg in den Abfluss.

Durchleitung durch den Siphon und andere Übergänge

Wenn Sie Schwierigkeiten haben, die Spirale durch einen Siphon zu führen, können folgende Methoden einzeln oder kombiniert angewendet werden.

• Erstens kann die Spirale eventuell durch kräftige Stöße von Spirale/Führungsschlauch mit oder ohne Drehung durch einen Siphon geführt werden.

• Als zweite Möglichkeit kann der Rohrreiniger mehrere Sekunden lang auf REV (rückwärts) gestellt werden, während auf die Spirale/den Führungsschlauch gedrückt wird, bis die Spirale gerade eben in den Siphon eingedrungen ist. Durch Rückwärtsfahren kann die Spirale beschädigt werden. In Stellung REV holt der Vorschubhebel die Spirale ein, der Hebel EINZIEHEN sorgt für den Vorschub.

Funktionieren abide Optionen nicht, verwenden Sie eventuell eine Kleinere oder flexiblere Spirale oder einen anderen RIDGID Rohrreiniger.

Reinigen des Abflusses

Halten Sie den Führungsschlauch/die AUTOFEED-Einheit immer mit mindestens einer Hand fest. Achten Sie daraufuf, wie sich der Führungsschlauch in ihrer Hand anfuhlt, und beobachten Sie die Trommelrotation.

Während Sie die Spirale in den Abfluss schieben, spuren und sehen Sie eventuell, dass die Spirale/Trommel sich langsamer dreht und der Führungsschlauch sich windet oder spannt (dies fuhl't sich an, als ob der Führungs-schauch beginnnt, sich zu verdrehen oder zu verwinden). Dies kann auf einen Übergang in der Abflussleitung (Geruchsverschluss, Knie usw.), Ablagerungen im Abfluss (Fett usw.) oder die tatsächliche Blockade schlieben lessen. Führen Sie die Spirale langsam und vorsichtig vorwärts. Vermeiden Sie, dass sich die Spirale außerhalb des Abflusses staut. Dadurch kann die Spirale sich verdrehen, knicken oder brechen. Halten Sie das Ende der AUTOFEED-Einheit im Abstand von hochstens 6" (15 cm) zur Abflussöffnung.

Beobachten Sie, wie weit die Spirale in den Abfluss eingeführt wurde. In einer größeren Abflussleitung oder einem ähnlichen Übergang kann die Spirale abkngen oder sich verknoten, so dass sie den Abfluss nicht mehr reinigen kann. Führren Sie möglichst weniger Spiraldraht in Übergänge ein, um Probleme zu vermeiden. Die Restkabellänge auf der Trommel ist durch das transparente vordere Gehäuse zu sehen (Abbildung 10).

Abbildung 10 - Überwachung der Kabel auf der Trommel

BearbeitenderBlockade

Wenn sich das Ende der Spirale nicht mehr dreht, wird der Abfluss nicht mehr gereinigt. Wenn das Spiralenende in der Blockade stecken bleibt und die Abflussreinigungsmaschine weiterläufig, beginnt die Spirale, sich zu winden (dies fuhltsich an, als beginne der Führungsschlauch, sich zu drehen oder zu rucken) oder außerhalb des Abflussrohres zu stauen. Da Sie eine Hand am Führungsschlauch haben, konnen Sie dies fuhlen und die Spirale kontrollieren. Wenn Sie spuren, dass die Spirale sich windet oder das Spiralenende sich nicht mehr dreht, lessen Sie den Vorschubhebelsofar los und drücken Sie den Einziehhebel, um das Spiralenende aus der Blockade zu befrei. Lassen Sie die Spirale nicht weiterdrehen, wenn sich das Spiralenende in einer Blockade verfangen hat. Wenn das Spiralenende sich nicht mehr dreht und die Trommel weiter rotiert, kann die Spirale sich verdrehen, abklichen oder brechen.

Sobald das Spiralenende aus der Blockade befrei ist und sich wieder dreht, konnen Sie das rotierende Spiralenende langsam wieder in die Blockade schiben. Lassen Sie das rotierende Spiralenende in der Blockade, um sie vollständig zu losen. Versuchen Sie nicht, das Spiralenende gewaltsam durch die Blockade zu bewegen. Fahren Sie auf diese Weise fort, bis das Spiralenende die Blockade(n) vollständig überwunden hat und das Wasser im Abfluss wieder fließt.

Während die Blockade bearbeitet wird, konnen sich Rückstände aus der Blockade am Spiralenende ansammeln. Dies kann eine weitere Vorwärtsbewegung verhindern. Dann muss die Spirale aus dem Abfluss gezogen und die Rückstände müssen entfernt werden. Siehe Abschnitt „Zurückziehen der Spirale".

Hängt das Spiralenende weiter in der Blockade fest, muss eventuell ein anderer RlDGID Rohrreiniger verwendet werden.

Umgang mit einem verklemmten Werkzeug

Wenn das Spiralenende sich nicht mehr dreht und die Spirale nicht aus der Blockade zurückgezogen werden kann, halten Sie den Fußschalter los, halten Sie die AUTOFEED-Einheit gut fest und halten Sie den Vorschubhebel los. Nehmen Sie die Hand nicht vom Führungsschlauch, da die Spirale sonst abknicken, sich verdrehen und brechen kann. Der Motor stoppt und Spirale und Trommel drehen sich rückwärts, bis die Spannung in der Spirale abgebaut ist. Nehmen Sie die Hand erst von AUTOFEED-Einheit und vom Führungsschlauch, wenn die Spannung abgebaut ist. Stellen Sie den Schalter FOR/OFF/REV auf OFF.

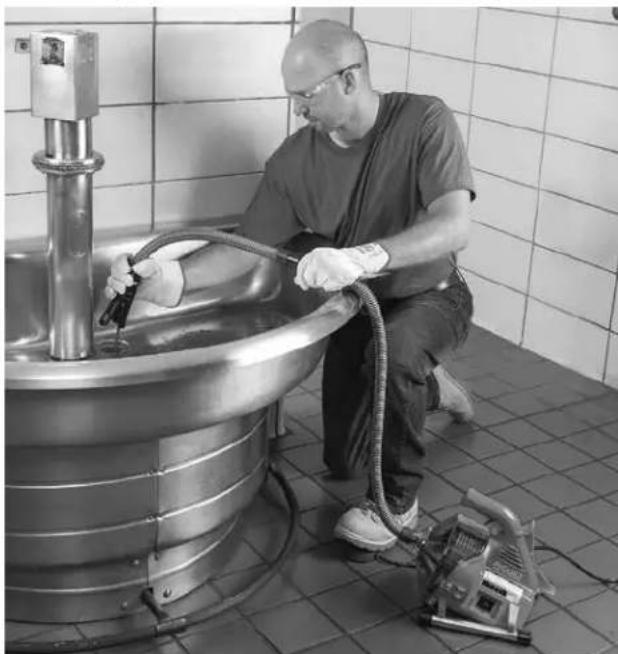

Befreiene eines verklemmten Werkzeugs

Wenn sich die Spirale nicht aus der Blockade befreielenast, halten Sie den Schalter FOR/OFF/REV in Stellung REV. Lassen Sie beide AUTOFEED-Hebel los und betätigten Sie mehrere Sekunden lang den Fußschalter, bis das Gerät aus der Blockade befreit ist. Betreiben Sie die Maschine nicht länger in der Position REV, als erforderlich ist, um das Spiralenende aus der Blockade zu befrien, da hierdurch die Spirale beschädigt werden kann. Bewegen Sie den Schalter FOR/OFF/REV in die Position FOR und fahren Sie mit dem Reinigen des Abflusses fort.

Abbildung 11 - Zurückziehenden Spirale

Zurückziehenden Spirale

1. Sobald der Abfluss frei ist, spulen Sie nach Möglichkeit mit Wasser nach, um die Rückstände aus der Leitung hersauszuspelen und die Spirale beim Herausziehen zu reinigen. Dies kann durch Öffnen des Wasserhahns oder auf andere Weise geschehen. Achten Sie auf den Wasserstand, da der Abfluss wieder verstopfen konnte.

2. Der Schalter FOR/OFF/REV muss in Position FOR sthen. Ziehen Sie die Spirale nicht in Stellung REV ein, weil sie dadurch beschadigt werden kann. Wie beim Einsatzen kann die Spirale auch beim Herausziehen hangenbleiben.

Drücken Sie auf den Hebels Einziehen, um die Spirale herauszuziehen (Abbildung 11). Halten Sie AUTOFEED-Einheit und Führungsschlauch bereits gut fest. Das Spiralenende kann sich beim Herausziehen verfangen. Ziehen Sie die Spirale ein, bis sich das Werkzeug geradeinnen in der Abflussöffnung befindet. Lassen Sie den Vorschubhebel los.

1. Lassen Sie den Fußschalter los und setzen Sie die Trommel zum Stillstandkommen. Ziehen Sie das Spiralenende nicht aus dem Abfluss, während es sich noch dreht. Das peitschende Werkzeug kann schweere Verletzungen hervorrufen.
2. Stellen Sie den Hebel FOR/OFF/REV auf OFF und ziehen Sie mit trockenen Handen den Stromstecker. Ziehen Sie die Spirale von Hand ganz aus dem Abfluss hersaus und führen Sie sie in den Rohrreiniger hinein. Falls nötig, setzen Sie die Reinigung wie oben beschrieben fort. Für eine vollständige Reinigung werden mehrere Durchgänge empfohlen.

Entleeren der Maschine

Um die Maschine zu entleeren, schalten Sie sie aus undziehen Sie mit trockenen Händen den Stromstecker. Nehmen Sie den Ablass-Stopfen (siehe Abbildung 1) ab und entleeren Sie das Gerät. Falls nötig kann die Rückseite der Maschine angehoben werden.

Vorbereitung für den Transport

Wickeln Sie Kabel und Fußschalterschlauch auf die Kabelaufwicklung. Sichern Sie sie wie in Abbildung 12 gezeigt. Sichern Sie den AUTOFEED am Haken.

Abbildung 12 - Vorbereitung für den Transport

Wartungsanweisungen

WARNING

Der Schalter FOR/OFF/REV muss auf OFF stehen, die Maschine muss vom Netz getrennt sein, bevor Sie Wartungsarbeitenden durchführten.

Tragen Sie bei allen Wartungsarbeiten grundsätzliche eine Schutzbrille und sonstige angemessene Schutzausrüstung.

Öffnend des Rohrreinigers/Entnehmener Trommel

Öffnen der Maschine zum Reinigen oder Spiralenwechsel:

1. Bei Bedarf entleeren Sie die Maschine. Nehmen sie den Führungsschlauch ab (siehe Abschnitt Montage).

2. Wickeln Sie die Spirale auf die Trommel.

3. Drehen Sie die drei (3) Schrauben der Abdeckung leicht los. (Siehe Abbildung 13).
4. Ziehen Sie das vordere Gehäuse gerade heraus.
5. Ziehen Sie die Trommel gerade nach vorne heraus.
6. Die Montage erfolgt in der umgekehrten Reihenfolge. Falls nötig, drehen Sie die Trommel zum Aufsätzen auf den Antrieb. Überprüfen Sie den ordnungsgemäßen Sitz der Unterlegscheibe auf der Trommel.

Abbildung 13 - Öffnen des Rohrreinigers

Reinigung

Reinigen Sie die Maschine nach jeder Verwendung. Nehmen Sie den Führungsschlauch ab undnehmen Sie Trommel/Spirale hersaus. Eventuell kann ein mildes Reinigungsmittel oder eine antibakterielle Lösung verwendet werden. Verwenden Sie keine Lösemittel, Scheuermittel oder scharfe Reinigungsmittel.

Maschine - Wischen Sie die Maschine mit einem feuchten, weichen Tuch ab und wischen Sie auch die Aushöhlung der Trommel aus. Tauchen Sie die Maschine nicht ins Wasser oder spulen Sie sie unter flieBendem Wasser. Lassen Sie kein Wasser in den Motor oder andere elektrische Komponenten gelangen. Vergewissem Sie sich, dass das Gerät vollständig trocken ist, bevor Sie es anschließen und benutzen.

Vorderes Gehäuse - Nehmen Sie es von der Maschine ab, spulen Sie es mit Wasser und wischen Sie es mit einem feuchten, weichen Tuch ab.

Trommel und Spirale - Spulen Sie Trommel und Spirale nach jeder Verwendung mit Wasser ab, um schädliche Auswirkungen von Ablagerungen und Rohrreinigungsmitteln zu vermeiden. Lassen Sie die Trommel vor dem Wiedereinbau trocknen, um eine Korrosion der Spirale zu verhindern.

AUTOFEED-Einheit - Spulen Sie die AUTOFEED-Einheit mit Wasser ab und schmieren Sie sie mit leichtem Maschinenöl.

Führungsschlauch - Mit Wasser spülen und entleeren.

Austausch der Spirale

1. Nehmen Sie den Führungsschlauch (siehe Abschnitt Montage) und das vordere Gehäuse/die Trommel ab (Abbildung 13).
2. Ziehen Sie die Spirale nach vorne aus der Trommel heraus.
3. Nehmen Sie die fülf (5) Befestigungsschrauben von der Trommelrückseite ab (Abbildung 14).

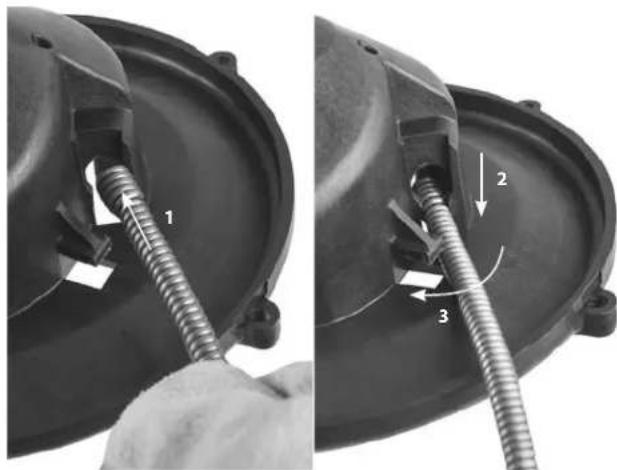

4. Trennen Sie das Spiralenende von der Rückseite der Trommel (Abbbildung 15). Ziehen Sie die Spirale vollständig von der Trommel.
5. Führn Sie das Ende der neuen Spirale durch die Ausgabeöffnung der Trommel. Befestigen Sie das Ende an der Trommelrückseite, wie in Abbildung 15 geleist.

Abbildung 14 - Abnehmer der Trommelrückseite

1. Legen Sie die Trommel auf die Rückseite und führen Sie die neue Spirale manuell auf die Trommel.

Abbildung 15 - Befestigen der Spiraleinnen an der Trommel

1. Setzen Sie die Trommel in die Maschine ein (Abbildung 16). Drehen Sie die Trommel, bis sie einrastet.

Abbildung 16 - Einsetzen der Trommel in die Maschine

1. Bringen Sie das vordere Gehäuse und den Führungs-schlauch an.

Optionale Ausstattung

WARNING

Zur Vermeidung schwerer Verletzungen verwenden Sie nur speziell für die RIDGID PowerClear Abflussreinigungsmaschine entwickelte und empfohlene Zubehörteile wie die folgenden.

	Best.-Nr.	Modell- Nr. Beschreibung
	41937	RIDGI	Rohrreinigungshandschuhe, Leder
	55983	1¼" x 30' (6 mm x 9,1 m) MAXCORE™ 50 Spirale

Weitere Informationen über Zubehör speziell für die PowerClear Abflussreinigungsmaschine finden Sie im RIDGID Katalog und online auf RIDGID.com.

Lagerung der Maschine

WARNUNG Der Rohrreiniger muss trocken in Innenraumen bzw. in Außenbereichen gut abgedecktaufbewahrt werden. Lagern Sie die Maschine in einem abgeschlossenen Bereich außer Reichweite von Kindern und Personen, die mit Abflussreinigern nicht vertraut sind. Wenn diese Maschine in die Höhe von nicht geschulten Benutzern geleant, kann sie schwere Verletzungen verursachen.

Wartung und Reparatur

WARNUNG

Die Betriebssicherheit des Geräts kann durch unsachgemäß Wartung oder Reparatur beeinträchtigt werden.

In den „Wartungsanweisungen" sind die meisten der Wartungsforderungen für diese Maschine erläutert. Alle Probleme, die in this Abschnitt nicht erwähn't werden, sollenen von einem qualifizierten RIDGID-Wartungstechniker behoben werden.

Die Maschine ist für die Wartung zu einem autorisierten, unabhängigen RIDGID Kundendienst-Center zu bringen oder an den Hersteller einzuschicken. Verwenden Sie ausschließlich RIDGID Serviceteile.

Falls Sie Informationen zu einem autorisierten RIDGID Kundendienst-Center in Ihrer Höhe benötigen oder Fragen zu Service oder Reparatur haben:

• Wenden Sie sich an ihren örtlichen RIDGID Handler.
• Besuchen Sie RIDGID.com, um einen RIDGID Kontaktpunkt in Ihrer Höhe zu finden.
  Wenden Sie sich an die Abteilung Technischer Kundendienst von Ridge Tool unter [e-mail] oder in den USA und Kanada Telefonisch unter [phone].

Entsorgung

Teile der PowerClear Abflussreinigungsmaschine enthalten wertvolle Materialien, die recycliert werden können. Hierfür gibt es auf Recycling spezialisierte Betriebe, die u. U. auch ortlich ansässig sind. Entsorgen Sie die Teile entsprechend den ortlich geltenden Bestimmungen. Weitere Informationen erhalten Sie bei der ortlichen Abfallwirtschaftsbehörde.

Für EG-Länder: Entsorgen Sie Elektrogeräte nicht über den Hausmüll!

Gemäß der Europäischen Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht mussen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer

umweltgerechten Wiederverwertung zugeführrt werden.

Fehlerbehebung

PROBLEM MÖG LICHE URSACHEN LösUNG
Spirale geknicht oder gebrochen.	Spirale wird gewaltsam bewegt. Spirale nicht gewaltsam einführen! Lassen Sie die Arbeit von der Schnecke erledigen.
	Spirale wird in Leitung mit falschem Durchmesser verwendet.
	Motor auf Rückwärtsbetrieb geschalte. Nutzen Sie den Rückwärtsbetrieb nur, wenn die Spirale sich in der Blockade verfügt.
	Spirale kam mit Säre in Berührung. Reinigen Sie die Spirale regelmäßig.
	Spirale verschlissen. Verschlissene Spirale ausstauschen.
	Spirale nicht richtig abgestützt. Spirale korrekkt abstätzen, siehe Anweisungen.
Spirale dreht nicht weiter, während der Fußschalter betätig wird. Startet erneut, wenn der Fußschalter erneut betätig wird.	Loch in Fußschalter oder Schlauch. Beschäftigte Komponente ersetzen.
	Loch in Membranschalter. Wenn kein Problem mit Pedal oder Schlauch festge-stellt wird, ersetzen Sie den Membranschalter.
Spirale dreht sich in die eineichtigung, aber nicht in die andere.	Schalter FOR/OFF/REV defekt. Schalter austauschen.
Fehlerstromschutz-schalter lost aus, sobald die Maschine angeschlossen oder das Fußpedal betä-tigt wird.	Schadhafters Netzkabel. Kabelsatz austauschen.
	Kurzschluss im Motor. Bringen Sie den Motor zum nachstgelegenen unab-hängigen RIDGID Service-Center.
	Defekter Fehlerstromschutzschalter. Kabelsatz austauschen.
	Feuchtigkeit in Motor, Schaltergehäuse oder auf Stecker.
AUTOFEED-Einheit Funktioniert nicht.	AUTOFEED-Einheit voller Fremdkörper. AUTOFEED-Einheit reinigen.
	AUTOFEED-Einheit muss geschmiert werden.
Maschine flatter oder bewegt sich beim Reinigen des Abflusses.	Spirale nicht gleichmäßig verteil.
	Dämpfer befinden sich nicht auf dem Boden.
	Boden nicht eben.

Algemene veiligungsdwaarschuwingen i.v.m. elektrisch gereedschap*

WAARSCHUWING

Elektrische verilgheit

Conform de Europese Richtlijn 2012/19/EU betreffende aufgedankte elektrische en elektronische apparatuurende implementationatie

3aImnnte HNKe cepHbHmOpE ncoxHnnte cepHHbHnHOpE, yKa3aHHbHa nΦpMehHO tabnWcE.

CepnHbN No

Copepkannne

BlaHKI pereNcTpaun cepHoro Homepa MaunHbI 331
3nkn 6e3oNaCHOCTn 333

OchOBhIe npedynpeXeHnno 6e3oNaChOMy nCNoB3oBaHmIO 3NeKtpOnHCTpyMeHTa 333

Be3oNaChocbBpa6Oey30He 333
3neKtpo6e0nacnoctb. 333
JIuHnA 6e3oNaChocTb. 334
IcnoB3oBaHHe 3JIeKTPoHnCTpyMeHTa u yXoJ 3a Hm.. 334
06cIyKuBaHne 335

HOpMaun no Texnke 6eOnacnoctn npu pa6ote c daHHbIM HcTpyMeHTom 335

Mepbippeoctopoxhoctn npa6ote c nHctpymeHOM dIy uCTK KaHaun3auu.. 335

Onncahne n Texnueckne xapaKtepuctnkn 336

Onicsanne 336
Texnueckne xapaKtepcntu. 336
Cmbonbl Ha nepekniouatele 337

C6opka n yctaHObKa 337

C6opka r6koro HanpaBnaIooero 7aHa/ycTroNCTBa AUTOFEED 337

PpeKcnyatauHbIOcmotp 338

IodrotOBKa MaunHb I pa6oey 30hbl 339

PykoBoDCTBO no 341

Iopaya Tpoca B KaHann3aunOHHyu Tpy6y 342
PpoxoJ uepe3 rnpo3aTbOpbl nIy npre nepexobbl 343
Ipoceedpa uicTk KaHaJIIn3aun.. 343
ydaenie 3acopa. 343
06paueHne c 3actpBumm HnctpyMeHTOM. 344
Ocb60xJHHe 3aCtpBwero HcTpyMeHa 344
I3BleueHne Tpoca. 344
CINB BOIbI IN3 MaUNHbI 345
IoproToBkaK TpaHcnpTnpOBke 345

HCTpyKunno TeXnueckomy 06cnykubAHIO 345

Otkpbivahne npouchthon Maunnbl/ChrTne 6apa6aHa. 345
Ynctka 345
3ameHa Tpoca 346

DonohntelbHbe npHaadHexHOCTn 346
XpaHHeMHCTpyMeHTa 346
06cnyxmbHne npemOH 347
ytnn3aun 347

Ponck u yctpaHHe HEmcnpaBHOtei 348
DeknapauncootbetCTBNEC. BHyTpehnna cToPOHa 3aHne o6IoxKn
Poxn3HeHHa rapaHTna 3aHna o6noKka

Kockbiiw 6eIriwelepi

Anfa aHnDbypy (AJFA)

KyaTbi ΘUIPY

Kepi Aynandbipy (REV)

3-cypeT-KypbIINHbIH cepnabIK Hemipi

KypbIbHbIH cepnabIK Hmpi KopnyctbIH actbIHfbi KaFbIHda opHaIacKaH. CoHbI 4 cah eHdpinre H abl MeH KblbH 6bnipei.(AA = ai, XX = Xbln).

ECKEPTNE By KypbIbIy afbiH Ky6bpIapbiH Ta3aJayfa apHaJfAH. Dypbc NaJdaJaNbIiHaF Ke3Je on KaKcbl TaanTAPda YCTaJFaH XeHe TniciHwe XacaIHaF, KypbIiHaH XeHE KbI3MeT KepcetIireh AfbH Ky6bpIapbiH 3aKbIMdAmaiB. ErepafBH Ky6bpIbHaawap KaJaDa BoIca He Tnicti TypeJXacalmaFah, KypbImMaFAH XeHe KbI3Met KepcetimereH XaJdaJda aFBH Ky6bpIH Ta3aJAY npoceci TImdi 6oJmayb Hemece aFBH Ky6bpIbHa 3aKbIM KenyiHe

EG KONFORMITÄTSERKLÄRUNG

Wir erklaren, dass die oben aufgeführten Maschinen, wenn sie entsprechen der Bedienungsanleitung verwendet werden, die einschlädigten Anforderungen der folgenden Richtlinien und Normen erfüllen.

Name: Harald Krondorfer

Tel.: [phone]

RIDGID.com
