Vrsta izdelka	Indukcijska kuhalna plošča z vgrajenim sesalnim sistemom
Znamka	Elica
Model	NikolaTesla Switch PRF0146212A
Število kuhalnih con	4 indukcijske cone
Električni priklop	220-240 V, 50/60 Hz
Največja moč (Power Booster)	Stopnja P (intenzivno) 5 minut
Stopnje moči	9 stopenj + Power Booster (P)
Funkcije kuhanja	Bridge, Temperature Manager, Power Limitation, Timer, Pause/Recall, Child Lock
Varnost	Safe Activation, Pot Detector, Residual Heat Indicator (H), Safety Shut Down
Sesalni sistem	Vgrajen, odvodna ali filtrirna različica
Hitrosti sesanja	10 stopenj (0-8 + 9 za 15 min, 10 za 5 min)
Maščobni filter	Kovinski, mesečno pranje (ročno ali v pomivalnem stroju)
Filter proti vonjavam (filtrirna različica)	Aktivno oglje, regeneracija v pečici (200°C, 45 min) vsake 2-3 mesece
Čiščenje plošče	Mehka krpa ali papir, posebna čistila. Prepovedano: abrazivne gobice, para
Indikatorji	Preostala toplota (H), nasičenost filtrov, timer, Child Lock
Dimenzije (približne)	Približno 90 x 50 cm (ni navedeno v navodilih)
Teža (približna)	Približno 15-20 kg (ni navedeno)
Nadomestni deli	Maščobni filter in filter proti vonjavam na voljo
Popravljivost	Posvetujte se s pooblaščenim serviserjem Elica
Navodila za uporabo	136 strani, na voljo v PDF

Pogosto zastavljena vprašanja - NikolaTesla Switch PRF0146212A ELICA

Kako očistiti kuhalno ploščo?

Po vsaki uporabi počakajte, da se plošča ohladi, nato jo očistite z mehko krpo ali papirjem in posebnim čistilom za indukcijske plošče. Nikoli ne uporabljajte abrazivnih gobic, drgnjenk ali parnih čistilnikov.

Kaj storiti, če plošča ne zazna posode?

Preverite, ali je posoda primerna za indukcijo (feromagnetno dno). Uporabite magnet za testiranje. Premer dna mora ustrezati kuhalni coni. Če je posoda premajhna, se cona ne vklopi.

Kako aktivirati funkcijo Bridge?

Hkrati izberite dve kuhalni coni za povezavo (FL+RL ali FR+RR). Indikator Bridge se prižge na sekundarni coni. Uporabite glavno cono za nastavitev moči. Postopek ponovite za izklop.

Kako nastaviti omejitev moči (Power Limitation)?

Izklopite ploščo. V 2 minutah po vklopu držite ustrezno tipko, dokler ne zaslišite zvočnega signala. Povlecite drsnika FL in RL v desno, nato nastavite raven: 0 (7,4 kW), 1 (4,5 kW) ali 2 (3,1 kW). Potrdite s pritiskom na tipko za potrditev.

Kako očistiti maščobni filter?

Kovinski maščobni filter čistite enkrat mesečno z blagimi detergenti, ročno ali v pomivalnem stroju pri nizki temperaturi in hitrem programu. Pranje lahko razbarva filter, vendar ne vpliva na njegovo učinkovitost.

Kako regenerirati filter proti vonjavam?

Pečico segrejte na 200°C. Filter položite v posodo na srednjo rešetko (ne na dno) za 45 minut. Regeneracijo izvajajte vsake 2 do 3 mesece; filter ima življenjsko dobo 5 let.

Kaj pomeni simbol H na zaslonu?

Simbol H označuje, da je kuhalna cona še vedno vroča po uporabi (preostala toplota). Ne dotikajte se cone, dokler je H prikazan.

Kako uporabljati časovnik?

Izberite želeno kuhalno cono, nato pritisnite tipko Timer. S tipkama +/- nastavite čas. Indikator Timer se prižge. Po preteku časa se cona izklopi in zasliši alarm.

Kako zakleniti upravljanje (Child Lock)?

Hkrati pritisnite tipki 9 in 10 (Child Lock) za vklop ali izklop zaklepa. Zaslon prikazuje L, ko je funkcija aktivna.

Kaj storiti, če sesalni sistem ne deluje?

Preverite, ali je loputa (FLAP) odprta: motor se samodejno ustavi, če je loputa zaprta. Odprite loputo in ponovno vklopite sesanje. Preverite tudi nasičenost filtrov (indikator pomoči filtrov).

NAVODILA ZA UPORABO NikolaTesla Switch PRF0146212A ELICA

SL Uporaba in Vzdrževanje

1.1 Posude za kuvanje

1.1.3 Indikacije za kuvanje

Za postizanje najboljih rezultata, preporučuje se:

1. ON/OFF (UKLJ/ISKLJ) ploče za kuvanje/ sistema aspiratora

2. Indikator položaja zone za kuvanje

3. Izbor zone za kuvanje i podešavanje snage

4. Aktiviranje Temperature Manager (upravljanje temperaturom)

5. Taster aspiratora

6. Izbor aspiratora

Povećavanje/Smanjenje brzine (snage) usisavanja

1. Aktiviranje automatskih funkcija

Resetovanje zasićenja filtera

1. Aktiviranje Timer (merača vremena)

3.2 Upotreba ploče za kuvanje

3.2.1 Pre početka potrebno je znati

Ovaj priručnik opisuje glavne funkcije, koristite QR kod na prvim stranicama da biste pristupili kompletnim uputstvima na Internetu.

Sve funkcije ove ploče za kuvanje su u skladu sa najstrožim sigurnosnim standardima. Zbog toga:

- Neke funkcije se ne aktiviraju, ili se automatski deaktiviraju, kada nisu prisutne posude na ploči ili kada su iste loše postavljene.

- U ostalim slučajevima, aktivirane postavke se automatski deaktiviraju nekoliko sekundi nakon što odabrano podešavanje zahteva dodatno postavljanje koje nije izvršeno.

3.2.2 Displej zone za kuvanje

Na displejima zona za kuvanje prikazuje se:

Zona za kuvanje uključena	0
Nivo snage	1...3 P
Indikator preostale topline	H
Detektor posude	U
Aktivirana funkcija"Temperature Manager"(upravljanje temperaturom)	U
Funkcija Pauza	II
Child Lock (funkcija zaključavanja)	L
Funkcija Automatic Heat UP(automatsko zagrevanje)	A

3.2.3 Karakteristike ploče za kuvanje

- Safe Activation (Sigurno aktiviranje): Proizvod se aktivira samo u prisustvu posude za kuvanje: proces zagrejavanja se ne pokreće ili se

Za aktiviranje funkcije Bridge:

4.1 Održavanje ploče za kuvanje

4.1.1 Čišćenje

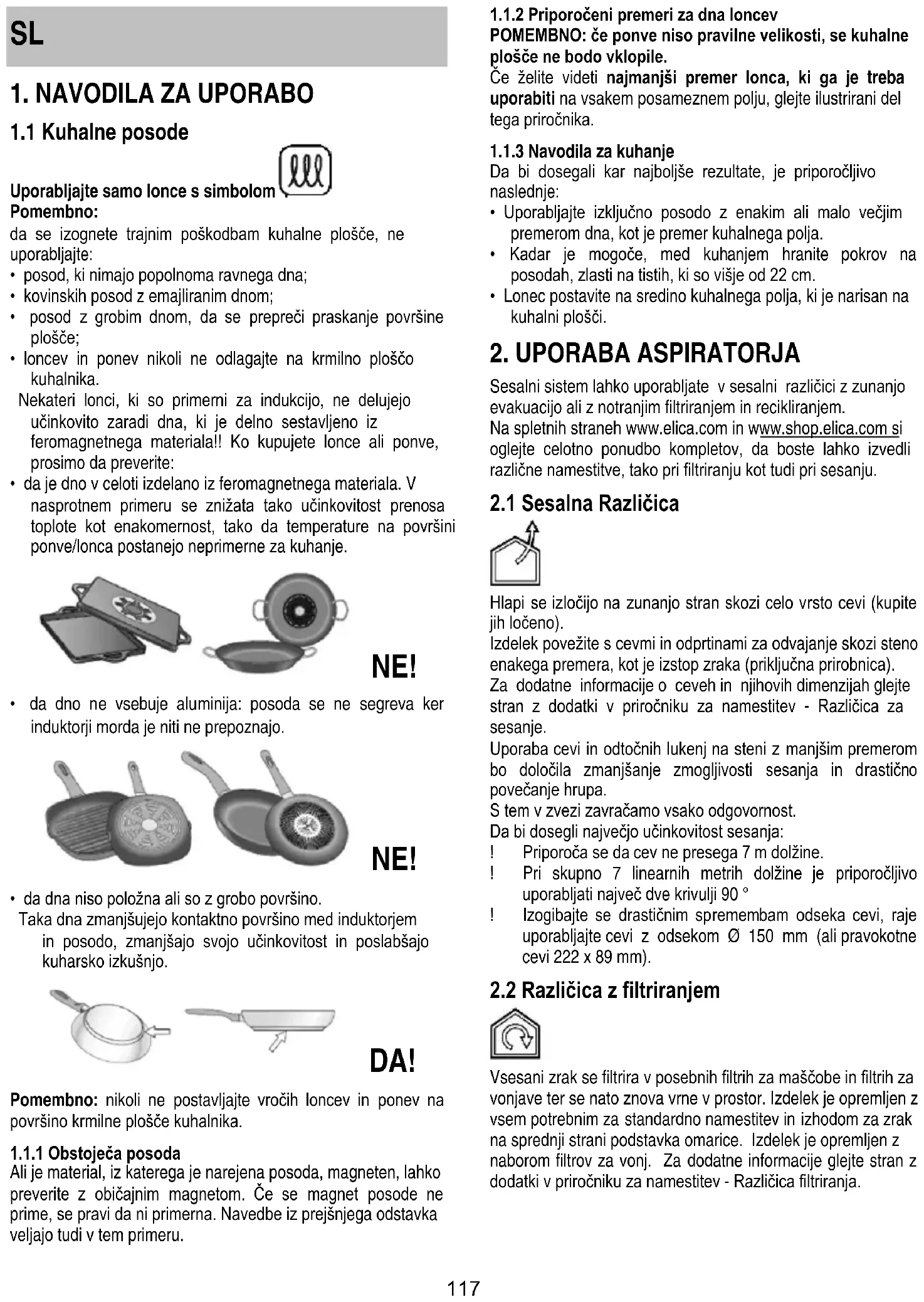

Uporabljajte samo lonce s simbolom Pomembno:

da se izognete trajnim poškodbam kuhalne plošče, ne uporabljajte:

• posod, ki nimajo popolnoma ravnega dna;
• kovinskih posod z emajliranim dnom;
• posod z grobim dnom, da se prepreči praskanje površine plošče;
• loncev in ponev nikoli ne odlagajte na krmilno ploščo kuhalnika.

Nekateri lonci, ki so primerni za indukcijo, ne delujejo učinkovito zaradi dna, ki je delno sestavljeno iz feromagnetnega materiala!! Ko kupujete lonce ali ponve, prosimo da preverite:

- da je dno v celoti izdelano iz feromagnetnega materiala. V nasprotnem primeru se znižata tako učinkovitost prenosa toplote kot enakomernost, tako da temperature na površini ponve/lonca postanejo neprimerne za kuhanje.

- da dna niso položna ali so z grobo površino. Taka dna zmanjšujejo kontaktno površino med induktorjem in posodo, zmanjšajo svojo učinkovitost in poslabšajo kuharsko izkušnjo.

Pomembno: nikoli ne postavljajte vročih loncev in ponev na površino krmilne plošče kuhalnika.

1.1.1 Obstoječa posoda

Ali je material, iz katerega je narejena posoda, magneten, lahko preverite z običajnim magnetom. Če se magnet posode ne prime, se pravi da ni primerna. Navedbe iz prejšnjega odstavka veljajo tudi v tem primeru.

1.1.2 Priporočeni premeri za dna loncev

POMEMBNO: će ponve niso pravilne velikosti, se kuhalne plošče ne bodo vklopile.

Če želite videti najmanjši premer lonca, ki ga je treba uporabiti na vsakem posameznem polju, glejte ilustrirani del tega priročnika.

Da bi dosegali kar najboljše rezultate, je priporočljivo naslednje:

• Uporabljajte izključno posodo z enakim ali malo večjim premerom dna, kot je premer kuhalnega polja.
• Kadar je mogoče, med kuhanjem hranite pokrov na posodah, zlasti na tistih, ki so višje od 22 cm.
• Lonec postavite na sredino kuhalnega polja, ki je narisan na kuhalni plošči.

2. UPORABA ASPIRATORJA

Sesalni sistem lahko uporabljate v sesalni različici z zunanjo evakuacijo ali z notranjim filtriranjem in recikliranjem.

Na spletnih straneh www.elica.com in www.shop.elica.com si oglejte celotno ponudbo kompletov, da boste lahko izvedli različne namestitve, tako pri filtriranju kot tudi pri sesanju.

2.1 Sesalna Različica

Hlapi se izločijo na zunanjo stran skozi celo vrsto cevi (kupite jih ločeno).

Izdelek povežite s cevmi in odprtinami za odvajanje skozi steno enakega premera, kot je izstop zraka (priključna prirobnica).

Za dodatne informacije o ceveh in njihovih dimenzijah glejte stran z dodatki v priročniku za namestitev - Različica za sesanje.

Uporaba cevi in odtočnih lukenj na steni z manjšim premerom bo določila zmanjšanje zmogljivosti sesanja in drastično povečanje hrupa.

S tem v zvezi zavračamo vsako odgovornost.

Da bi dosegli največjo učinkovitost sesanja:

! Priporoča se da cev ne presega 7 m dolžine.
! Pri skupno 7 linearnih metrih dolžine je priporočljivo uporabljati največ dve krivulji 90°
! Izogibajte se drastičnim spremembam odseka cevi, raje uporabljajte cevi z odsekom ∅ 150 mm (ali pravokotne cevi 222 x 89 mm).

2.2 Različica z filtriranjem

Vsesani zrak se filtrira v posebnih filtrih za maščobe in filtrih za vonjave ter se nato znova vrne v prostor. Izdelek je opremljen z vsem potrebnim za standardno namestitev in izhodom za zrak na sprednji strani podstavka omarice. Izdelek je opremljen z naborom filtrov za vonj. Za dodatne informacije glejte stran z dodatki v priročniku za namestitev - Različica filtriranja.

3. OPIS DELOVANJA

3.1 Krmilna plošča

RL RR FL FR FL RL FR RR 8 8 8 — 15 20 min — + 8 1 9 LOCK 10 16 2 13 — 19 — 21 OE 4 11 — 3 .5 OPEN — 23 FILTER — 17 14 — 8 — 22 {A} — 18 ○ — — — 12 7 — — — 6

Tipke na dotik (TOUCH)

1. ON / OFF kuhalne plošče / sistem za sesanje

2. Indikator položaja kuhalnega polja

3. Izbor kuhalnih polji in regulacija moči

4. Aktiviranje funkcije Temperature Manager

5. Tipke aspiratorja

6. Izbira aspiratorja

Povečanje/zmanjšanje hitrosti (moči) sesanja

1. Aktiviranje avtomatskih funkcij

Resetiranje zasičenosti filtrov

1. Aktiviranje časovnika

Podaljšanje/skrajšanje časa funkcije Timer

1. Key Lock

9+10.Child Lock

1. Premor / Recall

LED zaslon

1. Prikaz moči
2. Prikaz hitrosti (moči) sesanja
3. Zaslon kuhalnega polja
4. Zaslon aspiratorja
5. Zaslon časovnika
6. Indikator temperature upravitelja
7. Indikator asistence filtrov
8. Indikator funkcije avtomatskega sesanja
9. Indikator aktivne funkcije Timer
10. Kazalec Časovnika za jajce aktivem
11. Indikator aktivne funkcije Bridge
12. Indikator delovanja s SNAP
13. Kazalec FLAP

3.2 Uporaba kuhalne plošče

3.2.1 Spoznajte, preden začnete

Ta priročnik opisuje glavne funkcije, uporabite QR kodo na prvih straneh za dostop do popolnih navodil na internetu.

Vse funkcije te kuhalne plošče ustrezajo najstrožjim varnostnim standardom. Zato je treba vedeti naslednje:

• Nekatere funkcije se ne odklopijo ali izključijo samodejno, će lonci niso nameščeni ali će so nameščeni nad posameznimi kuhalnimi polji.

• V drugih primerih se aktivirane funkcije samodejno izključijo po nekaj sekundah, ko izbrana funkcija zahteva nadaljnjo nastavitev, ki ni dana.

Preden se približate kuhališču počakajte, da zaslon ugasne.

3.2.2 Zaslon kuhalnega polja

Na zaslonu, ki se nanašajo na posamezna kuhalna polja, je navedeno:

Kuhališče vključeno	0
Raven moči	1...3 P
Indikator preostale toplote	H
Zaznavalo posode
Funkcija Temperature Manager je aktivirana	U
Funkcija premora	II
Child Lock	L
Funkcija avtomatskega segrevanja

3.2.3 Značilnosti plošče

Varna aktivacija: Izdelek se aktivira samo v primeru, da je posoda prisotna na kuhališču. Proces segrevanja se ne prične ali se prekine v primeru odsotnosti ali odstranitve posode.

- Detektor posode: Izdelek samodejno zazna prisotnost posode na kuhališču.

•Varni izklop: Iz varnostnih razlogov je najdaljši čas delovanja vsakega posameznega kuhalnega polja odvisen od nastavljene

stopnje moči.

- Indikator preostale toplote: Ko je eno ali več kuhalnih polj izključeno, se prisotnost preostale toplote pokaže s posebnim vizualnim signalom na prikazovalniku odgovarjajočega polja s simbolom "A"

3.2.4 Delovanje

Opomba: najprej aktivirajte želeno polje.

• Vžig: dotik Sistem kuhalnih plošč / sistem za sesanje ON / OFF. se spet dotaknite, da se izklopi.

• Izbor kuhalnih polji : Dotaknite se izbirne vrstice (3), ki odgovarja želenemu kuhalnemu polju.
• Raven moči

Dotaknite se izbirne vrstice (3) in potisnite s prsti na desno, da povečate energijo, na levo, da se zmanjša.

Razpoložljive ravni moči so 9 + intenzivna raven moči, navedena na zaslonu s simbolom "P(Power Booster).

Raven moči "P"(Power Booster) ostane aktivna 5 minut, nato pa se moč vrne na prejšnjo raven.

- Bridge Zones (Povezljiva polja): Kuhalna poljao FL (

"Master") in RL (" Sekundarno ") in polja FR (

"Master") in RR (" Sekundarna ") zahvaljujoč funkciji Bridge lahko delajo v parih kombinirano in ustvarijo eno samo polje (skupaj 2: 1 na desni in 1 na levi) z enako stopnjo moči. Ta funkcija omogoča enakomerno kuhanje s pekači ali posodami večjih dimenzij.

Za aktiviranje funkcije Bridge:

• izberite dvoje kuhalnih polji, ki jih želite sočasno uporabljati
• indikator Most (21) kuhalnega polja "Sekundarni" zasveti
• delovno raven (moč) lahko nastavite s pomočjo izbirne vrstice (3) za kuhalno polje "Master" bo mogoče nastaviti Raven moči
• za izklop funkcije Bridge ponovite isti postopek, kot za aktiviranje
  • Power Limitation (Omejitev moči)

Funkcija Znižanje moči omogoča nastavitev delovanja naprave z omejevanjem njene največje absorpcije (KW).

Opomba: nastavitev mora potekati, ko je kuhalna plošča izklopljena, ko je kuhalna plošča priključena na električno napajanje ali ko se v naslednjih 2 minutah znova priklopi

napajanje, ne da bi pritisnili na gumb

Za nastavitev funkcije Power Limitation:

- dotikajte se in pridržite tipke kratek akustični signal.

, dokler se ne oglasi

- istočasno se pomikajte po izbirnih vrsticah FL in RL

, od leve proti desni,

nato držite pritisnjeno za dalj časa na območju, ki odgovarja

zadnji ravni moči pisk

dokler se ne oglasi kratek

- na zaslonu Timer (15) se pokažejo simboli "CF6", kar pomeni, da je možno izvesti nastavitev

- nato pritisnite tipko in na zaslonu časovnika (15) se bo prikazal PHA (Phase power limit):

- zaslon območja FL 📄 prikazuje tekočo nastavitev** 0 = 7,4 KW (privzeta nastavitev) 1 = 4,5 KW 2 = 3,1 KW

pomaknite po izbirnih območjih FL

- Če želite shraniti izbrano izbiro, pritisnite tipke 📄 📂 📃 , za 1 sekundo; za potrditev nastavitve se bo sprožil zvočni signal in funkcija se bo sprožila.

3.3 Uporaba sesalnega sistema

- Vžig: Dotaknite se ON / OFF kuhalnih plošč / sesalnega sistema.

Znova se dotaknite, da se izključite.

- Vklop sesalnega sistema: Odprite Poklopec dotaknite se vrstice za izbiro (6), da se aktivira sistem sesanja.

Opomba: Sesalno območje je opremljeno z mehansko vrtljivim Poklopcem. Pred aktiviranjem sesalnega sistema je potrebno odpreti Poklopec. Napa je opremljena s senzorjem, ki z aktiviranim sesanjem, će je Poklopec popolnoma zaprt, samodejno ustavi motor. Sesanje se znova zažene šele, ko se Poklopec ponovno odpre.

- Hitrost sesanja (moč):

S prsti se dotaknite in potisnite po izbirni vrstici (6):

Na desno za povečanje sesalne hitrosti (moči) (0-8);

Na levo za zmanjšanje hitrosti (moč) sesanja (8-0)

Izdelek je opremljen z dvema dodatnima tempiranima hitrostma sesanja (moči):

"9" 15 minut,

"10" 5 minut

nato se moč vrne na nivo 8

Opomba: obe hitrosti sta prikazani na zaslonu (13) izbranega kuhalnega polja s simbolom "P".

3.4 Tabele moči

Raven moči		Vrsta kuhanja	Uporaba (na podlagi izkušenj in kuharskih navad)
Najvišja moč		Hitro segrevanje	hitro povišajte temperaturo živila, dokler ne voda zavre, će ni voda naj se hitro segreje tekočina ki se kuha
	8-9	Cvreti - vreti	pražiti, začeti s kuhandjem, ocvreti zamrznjeno hrano, hitro zavreti
Visoka moč	7-8	Pražiti – cvreti– vreti -peči na žaru	cvreti, vreti, kuhati in peči na žaru (za kratek čas 5-10 minut)
	6-7	Pražiti – kuhati– dušiti – peči na žaru	cvreti, ohraniti rahlo vrelo, kuhati in peči na žaru (srednje dolgo, 10–20 minut), predgrejemo dodatke
Srednje visoka moč	4-5	Kuhati – dušiti – cvreti – peči na žaru	dušiti, ohraniti rahlo vrelo, kuhati (dolgo časa), gnesti testenine
	3-4	Kuhati - dušiti - zgostiti - premešati	dolgotrajno kuhanje (riž, omake, pečenka, ribe) ob prisotnosti spremljajočih tekočin (npr. voda, vino, juha, mleko), gnetenje testenin
	2-3	Kuhati - dušiti - zgostiti - premešati	dolgotrajno kuhanje (prostornine manj kot liter: riž, omake, pečenke, ribe) v prisotnosti spremljajočih tekočin (npr. vode, vina, juhe, mleka)
Nizka moč	1-2	Topljenje – odmrzovanje – ohranjanje toplih jedi – zgoščevanje testenin z omako	stopiti maslo, stopiti čokolado nežno, odmrzniti majhne izdelke
	1	Topljenje – odmrzovanje – ohranjanje toplih jedi – zgoščevanje testenin z omako	ohranjanje majhnih porcij sveže kuhane hrane ali serviranje jedi na toplih krožnikih ali mešanje rižote
OFF	0	Odlagalna površina	Kuhalna plošča v stanju pripravljenosti ali ugasnjena (prisotna je lahko preostala toplota po zaključku kuhanja, na kar opozarja oznaka H-L-O).

4. VZDRŽEVANJE

Pozor! Pred vsakim čiščenjem ali vzdrževanjem se prepričajte, da so kuhališča ugasnjena in da nobena od signalnih lučk preostale toplote ne sveti.

4.1 Vzdrževanje kuhalne plošče

4.1.1 Čiščenje

Kuhalno ploščo je treba očistiti po vsaki uporabi.

Pomembno: Ne uporabljajte abrazivnih gobic ali čistilnih blazinic, ki bi lahko pokvarile steklo. Ne uporabljajte dražilnih kemičnih čistil, kot so razpršila za pečico ali odstranjevalci madežev. Po vsaki uporabi pustite, da se kuhalna plošča ohladi in očistite, da odstranite luske in madeže. Za čiščenje kuhalne plošče uporabite mehko krpo, papirnate kuhinjske brisače ali posebne izdelke za čiščenje kuhalnih plošč (upoštevajte navodila proizvajalca).

NE UPORABLJAJTE PARNIH ČISTILNIKOV!!!

Pomembno: V primeru nenamernega in obilnega razlitja tekočine iz loncev je možno uporabiti odtočni ventil, ki se nahaja v spodnjem delu naprave, da se odstranijo morebitni ostanki, kar zagotavlja največjo higiensko varnost. Slika 1a Za popolnejše in temeljitejše čiščenje lahko spodnjo korito v celoti odstranimo. Slika 1b

Čiščenje kovinske rešetke:

Rešetko je treba oprati ročno z vročo vodo in nevtralnim čistilom ter skrbno osušiti, da se prepreči pojav oksidacije.

4.2 Vzdrževanje sesalnega sistema

4.2.1 Čiščenje

Za čiščenje uporabljajte IZKLJUČNO vlažno krpo, navlaženo z nevtralnim detergentom. ZA ČIŠČENJE NE UPORABLJAJTE NOBENIH ORODIJ ALI INSTRUMENTOV. Ne uporabljajte izdelkov, ki vsebujejo abrazivne elemente. NE UPORABLJAJTE ALKOHOLA!

4.2.2 Mastni filter

Sl. 2

Zaustavlja maščobne delce, ki nastajajo pri kuhanju.

Očistiti ga je treba enkrat mesečno z ne agresivnimi čistilnimi sredstvi, ročno ali v pomivalnem stroju pri nizki temperaturi in kratkim ciklom pranja.

S pranjem v pomivalnem stroju se maščobni filter lahko razbarva, toda njegove filtrirne značilnosti ostanejo nespremenjene.

4.2.3 Filter vonjav

(samo za različico filtriranja) Slika 3a-b-c

Zadržuje neprijetne vonjave, ki nastajajo pri kuhanju.

Izdelek je opremljen z naborom filtrov za vonj. Nasičenost filtrov vonjav se pojavi po bolj ali manj daljši uporabi, odvisno od vrste kuhinje in pravilnosti čiščenja maščobnega filtra. Filtre vonjav lahko toplotno regeneriramo vsakih 2/3 mesecev v predhodno ogreti pečici pri 200 °C 45 minut. Pravilna regeneracija zagotavlja konstantno učinkovitost filtriranja za 5 let.

Pozor! Filtrov ne postavljajte na dno pečice, ampak jih položite v pekač in postavite na vmesno višino.

HR

1. UPUTE ZA UPORABU

1.1 Posude za kuhanje

Upotrebljavajte samo posude s oznakom Važno:

2.2 Filtarska verzija

Usisani zrak se filtrira kroz posebne filtre za mast i za miris prije nego što se vraća natrag u sobu. Proizvod se isporučuje sa svime što je potrebno za standardnu instalaciju s izlaskom zraka na prednjoj strani postolja kuhinjskoga ormarića. Proizvod je opremljen kompletom filtara za miris. Za dodatne informacije pogledajte stranicu s priručnikom za instalaciju - Filtarska verzija.

3. RAD

3.2 Uporaba ploče za kuhanje

Za aktiviranje funkcije Bridge:

- istovremeno odaberite dvije zone kuhanja koje želite koristiti

4.2.2 Filtar za mast

Slika 2

Zadržava čestice masnoće koje se stvaraju prilikom kuhanja.

Taj filtar morate čistiti jednom mjesečno, upotrijebivši neagresivne deterdžente, bilo ručno ili u stroju za pranje posuđa, u kojem slučaju morate izabrati program pranja s kratkim ciklusom i na niskoj temperaturi.
