Tuotetyyppi	Induktioliesi integroidulla imujärjestelmällä
Merkki	Elica
Malli	NikolaTesla Switch PRF0146212A
Keittoalueiden määrä	4 induktiokeittoaluetta
Sähköliitäntä	220-240 V, 50/60 Hz
Maksimiteho (Power Booster)	P-taso (tehokas) 5 minuutin ajan
Tehotasot	9 tasoa + Power Booster (P)
Keittotoiminnot	Bridge, Temperature Manager, Power Limitation, Timer, Pause/Recall, Child Lock
Turvallisuus	Safe Activation, Pot Detector, Residual Heat Indicator (H), Safety Shut Down
Imujärjestelmä	Integroitu, imu- tai suodatinversio
Imunopeudet	10 tasoa (0-8 + 9 15 min, 10 5 min)
Rasvasuodatin	Metallinen, puhdistettava kuukausittain (käsin tai astianpesukoneella)
Hajusuodatin (suodatinversio)	Aktiivihiili, uudelleenaktivoitava uunissa (200°C, 45 min) 2-3 kuukauden välein
Liesitason puhdistus	Pehmeä liina tai paperi, erikoispuhdistusaineet. Kielletty: hankaavat sienet, höyry
Ilmaisimet	Jälkilämpö (H), suodattimien kylläisyys, ajastin, Child Lock
Mitat (arvioidut)	Noin 90 x 50 cm (ei ilmoitettu ohjeessa)
Paino (arvioitu)	Noin 15-20 kg (ei ilmoitettu)
Varaosat	Rasva- ja hajusuodattimet saatavilla
Korjattavuus	Ota yhteyttä valtuutettuun Elica-huoltoteknikkoon
Käyttöohje	136 sivua, saatavilla PDF-muodossa

Usein kysytyt kysymykset - NikolaTesla Switch PRF0146212A ELICA

Kuinka liesitasoa puhdistetaan?

Jokaisen käytön jälkeen anna liesitason jäähtyä, puhdista se sitten pehmeällä liinalla tai talouspaperilla ja erityisellä induktioliesien puhdistusaineella. Älä koskaan käytä hankaavia sieniä, hankausharjoja tai höyrypuhdistimia.

Mitä tehdä, jos liesitaso ei havaitse kattiloita?

Tarkista, että kattila on induktiokäyttöön soveltuva (ferromagneettinen pohja). Testaa magneetilla. Pohjan halkaisijan on vastattava keittoaluetta. Jos kattila on liian pieni, alue ei kytkeydy päälle.

Kuinka Bridge-toiminto aktivoidaan?

Valitse samanaikaisesti kaksi yhdistettävää keittoaluetta (FL+RL tai FR+RR). Bridge-merkkivalo syttyy toissijaisella alueella. Käytä pääaluetta tehon säätämiseen. Toista toimenpide poistaaksesi toiminnon käytöstä.

Kuinka tehonrajoitus (Power Limitation) säädetään?

Sammuta liesitaso. Kytke virta päälle ja pidä vastaavaa painiketta painettuna 2 minuutin kuluessa, kunnes kuuluu äänimerkki. Liu'uta FL- ja RL-palkit oikealle ja säädä taso: 0 (7,4 kW), 1 (4,5 kW) tai 2 (3,1 kW). Vahvista painamalla vahvistuspainiketta.

Kuinka rasvasuodatin puhdistetaan?

Metallinen rasvasuodatin puhdistetaan kerran kuukaudessa miedoilla pesuaineilla käsin tai astianpesukoneessa alhaisessa lämpötilassa ja nopealla ohjelmalla. Pesu voi haalistaa suodatinta, mutta se ei vaikuta sen tehokkuuteen.

Kuinka hajusuodatin uudelleenaktivoidaan?

Kuumenna uuni 200°C:een. Aseta suodatin astiaan keskitasolle (ei pohjalle) 45 minuutiksi. Suorita uudelleenaktivointi 2-3 kuukauden välein. Suodattimen käyttöikä on 5 vuotta.

Mitä näytössä näkyvä H-symboli tarkoittaa?

Symboli H ilmaisee, että keittoalue on vielä kuuma käytön jälkeen (jälkilämpö). Älä kosketa aluetta niin kauan kuin H näkyy.

Kuinka ajastinta käytetään?

Valitse haluamasi keittoalue, paina sitten Timer-painiketta. Säädä aika +/- painikkeilla. Timer-merkkivalo syttyy. Kun aika on kulunut loppuun, alue sammuu ja hälytysääni kuuluu.

Kuinka säätimet lukitaan (Child Lock)?

Paina samanaikaisesti painikkeita 9 ja 10 (Child Lock) aktivoidaksesi tai poistaaksesi lukituksen. Näyttöön tulee L, kun toiminto on aktiivinen.

Mitä tehdä, jos imu ei toimi?

Tarkista, että FLAP (luukku) on auki: moottori pysähtyy automaattisesti, jos FLAP on kiinni. Avaa FLAP ja aktivoi imu uudelleen. Tarkista myös suodattimien kylläisyys (suodattimien huoltoilmaisin).

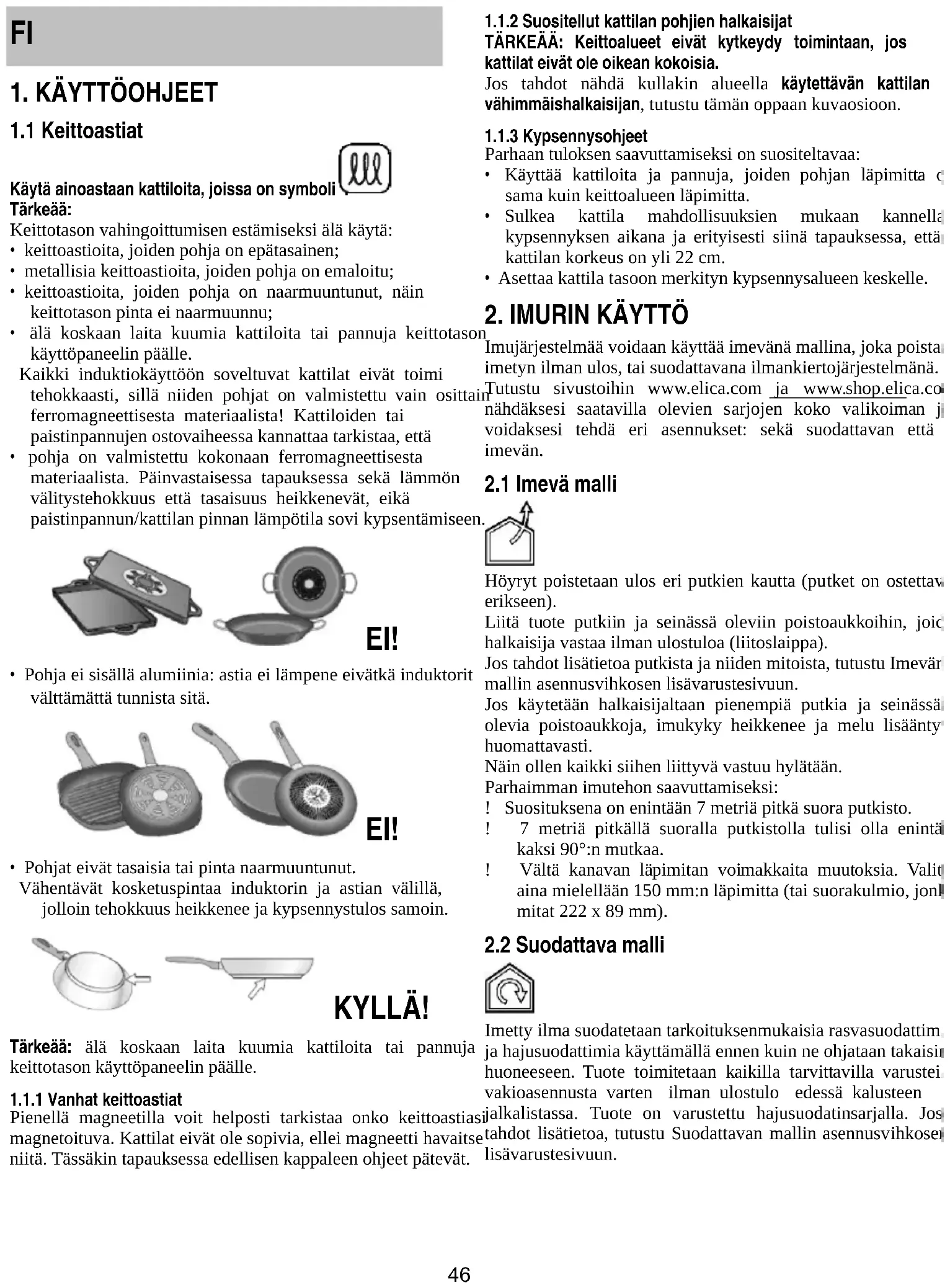

KÄYTTÖOHJE NikolaTesla Switch PRF0146212A ELICA

Käytä ainoastaan kattiloita, joissa on symboli Tärkeää:

Keittotason vahingoittumisen estämiseksi älä käytä:

• keittoastioita, joiden pohja on epätasainen;
  • metallisia keittoastioita, joiden pohja on emaloitu;
• keittoastioita, joiden pohja on naarmuuntunut, näin keittotason pinta ei naarmuunnu;

- älä koskaan laita kuumia kattiloita tai pannuja keittotason käyttöpaneelin päälle.

Kaikki induktiokäyttöön soveltuvat kattilat eivät toimi tehokkaasti, sillä niiden pohjat on valmistettu vain osittain ferromagneetisesta materiaalista! Kattiloiden tai paistinpannujen ostovaiheessa kannattaa tarkistaa, että

- pohja on valmistettu kokonaan ferromagneettisesta materiaalista. Päinvastaisessa tapauksessa sekä lämmön välitystehokkuus että tasaisuus heikkenevät, eikä paistinpannun/kattilan pinnan lämpötila sovi kypsentämiseen.

- Pohja ei sisällä alumiinia: astia ei lämpene eivätkä induktorit välttämättä tunnista sitä.

- Pohjat eivät tasaisia tai pinta naarmuuntunut. Vähentävät kosketuspintaa induktorin ja astian välillä, jolloin tehokkuus heikkenee ja kypsennystulos samoin.

Tärkeää: älä koskaan laita kuumia kattiloita tai pannuja keittotason käyttöpaneelin päälle.

1.1.1 Vanhat keittoastiat

Pienellä magneetilla voit helposti tarkistaa onko keittoastiasi magnetoituva. Kattilat eivät ole sopivia, ellei magneetti havaitse niitä. Tässäkin tapauksessa edellisen kappaleen ohjeet pätevät.

1.1.2 Suositellut kattilan pohjien halkaisijat

TÄRKEÄÄ: Keittoalueet eivät kytkeydy toimintaan, jos kattilat eivät ole oikean kokoisia.

Jos tahdot nähdä kullakin alueella käytettävän kattilan vähimmäishalkaisijan, tutustu tämän oppaan kuvaosioon.

1.1.3 Kypsennysohjeet

Parhaan tuloksen saavuttamiseksi on suositeltavaa:

• Käyttää kattiloita ja pannuja, joiden pohjan läpimitta (sama kuin keittoalueen läpimitta.
• Sulkea kattila mahdollisuuksien mukaan kannella kypsennyksen aikana ja erityisesti siinä tapauksessa, että kattilan korkeus on yli 22 cm.
• Asettaa kattila tasoon merkityn kypsennysalueen keskelle.

2. IMURIN KÄYTTÖ

Imujärjestelmää voidaan käyttää imevänä mallina, joka poista imetyn ilman ulos, tai suodattavana ilmankiertojärjestelmänä. Tutustu sivustoihin www.elica.com ja www.shop.elica.co nähdäksesi saatavilla olevien sarjojen koko valikoiman j voidaksesi tehdä eri asennukset: sekä suodattavan että imevän.

2.1 Imevä malli

Höyryt poistetaan ulos eri putkien kautta (putket on ostettav erikseen).

Liitä tuote putkiin ja seinässä oleviin poistoaukkoihin, joic halkaisija vastaa ilman ulostuloa (liitoslaippa).

Jos tahdot lisätietoa putkista ja niiden mitoista, tutustu Imevär mallin asennusvihkosen lisävarustesivuuun.

Jos käytetään halkaisijaltaan pienempiä putkia ja seinässä olevia poistoaukkoja, imukyky heikkenee ja melu lisäänty huomattavasti.

Näin ollen kaikki siihen liittyvä vastuu hylätään.

Parhaimman imutehon saavuttamiseksi:

! Suosituksena on enintään 7 metriä pitkä suora putkisto.
! 7 metriä pitkällä suoralla putkistolla tulisi olla enintä kaksi 90°:n mutkaa.
! Vältä kanavan läpimitan voimakkaita muutoksia. Valit aina mielellään 150 mm:n läpimitta (tai suorakulmio, jonl mitat 222 x 89 mm).

2.2 Suodattava malli

Imetty ilma suodatetaan tarkoituksenmukaisia rasvasuodattim ja hajusuodattimia käyttämällä ennen kuin ne ohjataan takaisi huoneeseen. Tuote toimitetaan kaikilla tarvittavilla varustei vakioasennusta varten ilman ulostulo edessä kalusteen

jalkalistassa. Tuote on varustettu hajusuodatinsarjalla. Jos tahdot lisätietoa, tutustu Suodattavan mallin asennusvihkosei lisävarustesivuun.

3. TOIMINTA

3.1 Käyttöpaneeli

RL RR FL FR FL RL FR RR 8 8 8 — 15 20 min — + 8 1 9 LOCK 10 16 2 13 — 19 — 21 OE 4 11 — 3 .5 OPEN — 23 FILTER — 17 14 — 8 — 22 (A) — 18 — — 12 7 — — 6

Kosketusnäppäimet (TOUCH)

1. Keittotason/imevän järjestelmän ON/OFF
2. Keittoalueen asennon osoitin
3. Keittoalueiden valinta ja tehon säätö
4. Temperature Manager -toiminnon aktivointi
5. Imurin näppäimet
6. Imurin valinta Imunopeuden (tehon) lisäys/vähennys
7. Automaattisten toimintojen aktivointi Suodattimien kyllästymisen nollaus
8. Ajastimen kytkeminen päälle Ajastinajan lisäys/vähennys
9. Key Lock (näppäinten lukitus)
   9+10.Child Lock (lapsilukko)
10. Tauko / Recall

Näyttö / LED

1. Tehon näyttö
2. Imunopeuden (tehon) näyttö
3. Keittoalueen näyttö
4. Imurin näyttö
5. Ajastimen näyttö
6. Temperature Manager -ilmaisin
7. Suodattimien aputoimintojen osoitin
8. Automaattisen imutoiminnan osoitin
9. Käynnissä olevan ajastimen osoitin
10. Käynnissä olevan Egg Timer -ajastimen osoitin
11. Käynnissä olevan Bridge-toiminnon osoitin
12. SNAP-toiminnolla käytön osoitin
13. FLAP-osoitin

3.2 Keittotason käyttö

3.2.1 Hyvä tietää ennen aloitusta

Tässä oppaassa kerrotaan päätoiminnoista. Käytä ensimmäisten sivujen QR-koodia päästäksesi tutustumaan internetissä oleviin täydellisiin ohjeisiin.

Kaikki tämän keittotason toiminnot noudattavat tiukimpia turvallisuusmääräyksiä. Tästä johtuen:

• Jotkin toiminnot eivät aktivoidu tai kytkeytyvät pois päältä automaattisesti, jos kattiloita ei ole tai jos ne on asetettu huonosti liedelle.
• Muussa tapauksessa käynnistetyt toiminnot menevät automaattisesti pois päältä muutama sekunti sen jälkeen kun valittu toiminto olisi säädettävä uudestaan.
  Odota, että näyttö sammuu ennen kuin kosket keittoalueeseen.

3.2.2 Keittoalueen näyttö

Keittoalueiden näytöillä näkyy seuraavat tiedot:

Keittoalue toiminnassa	0
Tehotaso	1...3 P
Residual Heat Indicator (jäljellä olevan lämmön ilmaisin)	H
Pot Detector (kattilan tunnistus)	U
Temperature Manager (lämpötilanhallinta) -toiminto päällä	U
Taukotoiminto	II
Child Lock (lapsilukko)	L
Automatic Heat UP (automaattinen lämmitys) - toiminto	R

3.2.3 Tason ominaisuudet

- Safe Activation (turvallinen aktivointi): Tuote kytkeytyy päälle vain jos keittotasolla on kattiloita: lämmitysmenetelmä ei käynnisty tai se keskeytyy jos kattiloita ei ole paikalla tai ne poistetaan.

- Pot Detector (kattilan tunnistus): Tuote havaitsee kattilat automaattisesti keittoalueilla.

- Safety Shut Down (turvallinen sammutus):

Turvallisuussyistä jokaisella keittoalueella on maksimaalinen toiminta-aika, joka riippuu asetetusta tehotasosta.

- Residual Heat Indicator (jäljellä olevan lämmön ilmaisin)

Kun yksi tai useampi keittoalue sammutetaan, jäljelle jäävästä lämpötilasta ilmoitetaan vastaavalla keittotasolla symbolin " "H avulla.

3.2.4 Toiminta

Huomio: aktivoi ensiksi haluamasi alue.

- Sytytys: kosketa keittotason/imevän järjestelmän ON/OFF -kohtaa kosketa uudelleen sammuttaaksesi.

- Keittoalueiden valinta : Kosketa valintapalkkia (3), joka vastaa haluamaasi keittoaluetta.

• Tehotaso

Kosketa valintapalkkia (3) ja selaa sormilla oikealle lisätäksesi tehotasoa, ja selaa vasemmalle vähentääksesi sitä.

Saatavilla on 9 tehotasoa ja lisäksi vielä intensiivinen tehotaso, jonka kohdalla näytössä on symboli "P" (Power Booster).

Tehotaso "P" (Power Booster) pysyy päällä 5 minuutin ajan, minkä jälkeen teho palaa edelliselle tasolle.

- Bridge Zones (silta-alueet): Keittoalueet FL ("Master") ja RL ("toissijainen") ja alueet FR ("Master") ja RR ("toissijainen") Ikykenevät Bridge (silta) toiminnon avulla toimimaan pareina yhdistettyinä siten, että tuloksena on yksi yhtenäinen alue (yhteensä 2: 1 oikealla ja 1 vasemmalla), jolla on sama tehotaso. Kyseisen toiminnon ansiosta kypsennys on tasainen, kun käytetään suurikokoisia vuokia ja kattiloita.

Bridge-toiminnon aktivoimiseksi:

- valitse samanaikaisesti kaksi keittoaluetta, joita halutaan käyttää

- Keittoalueen Bridge-osoitin (21) syttyy palamaan "toissijaisella" keittoalueella

- "Master" -keittotason Valinta-alueelta (3) voidaan asettaa käytön (teho-) taso

- Bridge-toiminnon pois päältä ottamiseksi riittää, että toistaa aktivointitoiminnon

• Power Limitation (tehon vähennys)

Power Limitation (tehon vähennys) -toiminnolla voidaan asettaa tuotteen toiminta siten, että maksimitehonotto (KW) on alhaisempi.

Huomio: asetus on tehtävä tason ollessa pois päältä 2 minuutin kuluessa siitä, kun keittotaso liitetään sähköverkkoon tai kun sähköverkko liitetään uudelleen, ilman, että näppäintä

Power Limitation asettamiseksi:

- kosketa näppäimiä ja jatka niiden koskettamista, kunnes kuulet lyhyen äänimerkin.

- vieritä samanaikaisesti valintapalkeilla FL ja RL vasemmalta oikealle,

Pidä sitten pitkään painettuna aluetta, joka vastaa viimeistä tehotasoa , kunnes kuuluu lyhyt äänimerkki.

- Timer-näytössä (15) näkyvät symbolit "CF6", mikä osoittaa, että asetus voidaan suorittaa

- paina sitten näppäintä näkyy PHA (Phase power limit):

FL-alueen näytössä on tämänhetkinen asetus** 0 = 7,4 KW (oletusasetus) 1 = 4,5 KW 2 = 3,1 KW

- voit muuttaa Power Limitation -asetusta selaamalla FL-valinta-alueita

- tallenna valinta pitämällä näppäimiä painettuina 1 sekunnin ajan: kuulet äänimerkin, mikä kertoo, että asetus on tehty, ja toiminnosta poistutaan.

3.3 Imevän järjestelmän käyttö

- Sytytys: Kosketa keittotason/imevän järjestelmän kohtaa ON/OFF

Kosketa uudelleen sammuttaaksesi sen.

- Imevän järjestelmän sytyttäminen: Avaa Flap ja kosketa valintapalkkia (6) aktivoidaksesi imevän järjestelmän.

Huomio: Imualueella on mekaaninen pyörivä FLAP. FLAP tulee avata ennen liesituulettimen käynnistystä imevän järjestelmän aktivoimiseksi. Liesituulettimessa on anturi, joka imun aktivoiduttua pysäyttää moottorin automaattisesti, mikäli FLAP suljetaan kokonaan. Imu käynnistyy uudelleen vasta kun FLAP avataan uudelleen.

- Imunopeus (teho):

Kosketa ja selaa sormilla Valintapalkkia (6): oikealle päin imunopeuden (tehon) lisäämiseksi (0-8); vasemmalle päin imunopeuden(teho) vähentämiseksi (8-0) Tuotteessa on 2 ajastettua lisäimunopeutta (tehoa):

"9" 15 minuutin ajan,

"10" 5 minuutin ajan minkä jälkeen teho palaa tasolle 8

Huomio: molemmat nopeudet kerrotaan valitun keittotason näytöllä (13) symbolilla "P".

3.4 Tehotaulukot

Teho- taso		Keittotapa	Käyttö (kokemuksen ja keittotottumusten mukaan)
Maksimiteho	P	Nopea kuumentaminen	nosta ruoan lämpötilaa lyhyessä ajassa nopeaan kiehumiseen veden tapauksessa tai kypsennysnesteiden nopeaa kuumennusta varten
	8-9	Paistaminen- keittäminen	ruskistaminen, kypsennyksen aloittaminen, pakastetuotteiden friteeraus, nopea keittäminen
Korkea teho	7-8	Ruskistaminen - kuullottaminen – keittäminen - grillaaminen	kuullottaminen, keitosten voimakkaan kypsennyksen ylläpitäminen, kypsennys ja grillaaminen (lyhyen aikaa, 5–10 minuuttia)
	6-7	Ruskistaminen – kypsentäminen-hauduttaminen – kuullottaminen – grillaaminen	kuullottaminen, keitosten kevyen kypsennyksen ylläpitäminen, kypsennys ja grillaaminen (keskipitkän aikaa, 10-20 minuuttia), varusteiden esilämmitys
Keskitason teho	4-5	Kypsentäminen – hauduttaminen- kuullottaminen – grillaaminen	hauduttaminen, keitosten erittäin kevyen kypsennyksen ylläpitäminen, kypsennys (pitkään), pastan kuohkeuttaminen
	3-4	Kypsennys - keittäminen - sakeuttaminen - kuohkeuttaminen	pitkät kypsennykset (riisi, kastike, paisti, kala) nesteiden kanssa (esim. vesi, viini, liemi, maito), pastan kuohkeuttaminen
	2-3	Kypsennys - keittäminen - sakeuttaminen - kuohkeuttaminen	pitkät kypsennykset (alle litran määrät: riisi, kastike, paisti, kala) nesteiden kanssa (esim. vesi, viini, liemi, maito)
Alhainen teho	1-2	Pehmentäminen – sulattaminen – lämpimänäpito - kuohkeuttaminen	sulata voi, sulata suklaa varoen, sulata pienikokoiset pakastetuotteet
	1	Pehmentäminen – sulattaminen – lämpimänäpito - kuohkeuttaminen	vasta valmistettujen pienten ruokamäärien pitäminen lämpiminä tai annosten lämpötilan säilyttäminen ja risottojen kuohkeuttaminen
OFF	0	Alustaso	Keittotaso valmiustilassa tai sammutettu (mahdollinen jälkilämpö, jonka ilmaisee H-LO)

4. HUOLTO

Varoitus! Varmista aina ennen puhdistamisen tai huollon alkamista, että keittoalueet on sammutettu ja että lämmön ilmaisin ei ole näkyvissä.

4.1 Keittotason huolto

4.1.1 Puhdistus

Keittotaso on puhdistettava aina käytön jälkeen.

Tärkeää: Älä käytä hankaavia sieniä tai teräsvillaa: muuten lasi voi naarmuuntua. Älä käytä voimakkaita kemiallisia puhdistusaineita, kuten uuninpuhdistusaineita tai tahranpoistoaineita. Anna tason jäähtyä jokaisen käyttökerran jälkeen, ja puhdista se kertymien ja tahrojen poistamiseksi. Käytä pehmeää liinaa, imukykyistä keittiöpaperia tai erityistä lieden pesutuotetta (noudata Valmistajan ohjeita).

ÄLÄ KÄYTÄ HÖYRYPESURIA!!!

Tärkeää: Jos kattiloista tulee ulos vahingossa suuria määriä nestettä, nämä voidaan poistaa tuotteen alaosan poistoventtiilistä siten, että kaikki jäämät poistuvat ja maksimaalinen hygienia saavutetaan. Kuva 1a

Kattavampaa ja tarkempaa puhdistusta varten ala-allas voidaan irrottaa kokonaan. Kuva 1b

Metalliritilän puhdistus:

Ritilä tulee pestä käsin lämpimällä vedellä ja neutraalilla pesuaineella. Se tulee kuivata huolellisesti hapettumisen välttämiseksi.

4.2 Imevän järjestelmän huolto

4.2.1 Puhdistus

Puhdistusta varten käytä YKSINOMAAN neutraaleihin pesuaineisiin kostutettua liinaa. ÄLÄ KÄYTÄ

PUHDISTUKSESSA TYÖKALUJA TAI VÄLINEITÄ!

Vältä hankaavien tuotteiden käyttöä. ÄLÄ KÄYTÄ ALKOHOLIA!

4.2.2 Rasvasuodatin

Kivu 2.

Se pidättää ruuanlaitosta syntyvät rasvahiukkaset.

Rasvasuodatin on puhdistettava kerran kuukaudessa miedolla pesuaineella, käsin tai astianpesukoneessa alhaisella lämpötilalla ja lyhyellä pesuohjelmalla.

Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tämä ei vaikuta sen suodatustehoon millään tavallla.

4.2.3 Hajusuodatin

(vain suodattava malli) Kuvat 3a-b-c

Imee ruoanlaitosta aiheutuvat epämiellyttävät hajut.

Tuote on varustettu hajusuodatinsarjalla. Suodatinten kyllästyminen tapahtuu melko pitkän käytön päätteeksi keittiötyypin ja rasvasuodattimen puhdistusvälin perusteella. Hajusuodattimet voidaan regeneroida lämmön avulla 2–3 kuukauden välein asettamalla ne 200°C:iseen uuniin 45 minuutiksi. Oikeaoppinen regenerointi takaa jatkuvan suodatustehon 5 vuodeksi.

Varoitus! Ålä aseta suodattimia uunin pohjalle, vaan aseta ne pelliille ja pelti keskikorkeudelle.

NO
