Produkta veids	Indukcijas plīts ar integrētu aspirācijas sistēmu
Zīmols	Elica
Modelis	NikolaTesla Switch PRF0146212A
Gatavošanas zonu skaits	4 indukcijas zonas
Barošana	220-240 V, 50/60 Hz
Maksimālā jauda (Power Booster)	P līmenis (intensīvs) 5 minūtes
Jaudas līmeņi	9 līmeņi + Power Booster (P)
Gatavošanas funkcijas	Bridge, Temperature Manager, Power Limitation, Timer, Pause/Recall, Child Lock
Drošība	Safe Activation, Pot Detector, Residual Heat Indicator (H), Safety Shut Down
Aspirācijas sistēma	Integrēta, aspirējoša vai filtrējoša versija
Aspirācijas ātrumi	10 līmeņi (0-8 + 9 uz 15 min, 10 uz 5 min)
Tauku filtrs	Metāla, mazgājams reizi mēnesī (rokas vai trauku mazgājamā mašīnā)
Pretodorā filtrs (filtrējošā versija)	Aktīvā ogle, reģenerējams cepeškrāsnī (200°C, 45 min) ik pēc 2-3 mēnešiem
Plīts tīrīšana	Mīksta drāna vai papīrs, speciāli līdzekļi. Aizliegts: abrazīvas sūkļi, tvaiks
Indikatori	Atlikušais karstums (H), filtru piesātinājums, taimeris, Child Lock
Izmēri (aptuveni)	Apmēram 90 x 50 cm (nav norādīts rokasgrāmatā)
Svars (aptuveni)	Apmēram 15-20 kg (nav norādīts)
Rezerves daļas	Tauku un pretodorā filtri pieejami
Remontējamība	Konsultējieties ar Elica pilnvarotu tehniķi
Lietošanas instrukcija	136 lpp., pieejama PDF formātā

Bieži uzdotie jautājumi - NikolaTesla Switch PRF0146212A ELICA

Kā tīrīt plīts virsmu?

Pēc katras lietošanas reizes ļaujiet plītij atdzist, pēc tam notīriet to ar mīkstu drāniņu vai papīra dvieli un īpašu līdzekli indukcijas plītīm. Nekad neizmantojiet abrazīvas sūkļus, tīrīšanas spilventiņus vai tvaika tīrītājus.

Ko darīt, ja plīts nenosaka pannas?

Pārbaudiet, vai panna ir piemērota indukcijai (feromagnētiska dibena). Izmantojiet magnētu, lai pārbaudītu. Dibena diametram jāatbilst gatavošanas zonai. Ja panna ir pārāk maza, zona neieslēgsies.

Kā aktivizēt Bridge funkciju?

Vienlaikus atlasiet abas savienojamās gatavošanas zonas (FL+RL vai FR+RR). Bridge indikators iedegas uz sekundārās zonas. Izmantojiet galveno zonu, lai iestatītu jaudu. Atkārtojiet procedūru, lai deaktivizētu.

Kā iestatīt jaudas ierobežojumu (Power Limitation)?

Izslēdziet plīti. 2 minūšu laikā pēc ieslēgšanas turiet nospiestu atbilstošo taustiņu līdz skaņas signālam. Pabīdiet FL un RL stabus pa labi, pēc tam iestatiet līmeni: 0 (7,4 kW), 1 (4,5 kW) vai 2 (3,1 kW). Apstipriniet, nospiežot apstiprināšanas taustiņu.

Kā tīrīt tauku filtru?

Metāla tauku filtrs jātīra reizi mēnesī ar neagresīviem mazgāšanas līdzekļiem, ar rokām vai trauku mazgājamajā mašīnā zemā temperatūrā un īsā ciklā. Mazgāšana var izbalināt filtru, neietekmējot tā efektivitāti.

Kā reģenerēt pretodorā filtru?

Uzkarsējiet cepeškrāsni līdz 200°C. Ievietojiet filtru traukā vidējā līmenī (ne uz apakšas) uz 45 minūtēm. Veiciet šo reģenerāciju ik pēc 2-3 mēnešiem, lai nodrošinātu 5 gadu kalpošanas laiku.

Ko nozīmē simbols H uz displeja?

Simbols H norāda, ka gatavošanas zona pēc lietošanas vēl ir karsta (atlikušais karstums). Neaiztieciet zonu, kamēr tiek rādīts H.

Kā lietot taimeri?

Atlasiet vēlamo gatavošanas zonu, pēc tam nospiediet taimera taustiņu. Izmantojiet +/- taustiņus, lai iestatītu laiku. Taimera indikators iedegas. Kad laiks ir beidzies, zona izslēdzas un atskan signāls.

Kā bloķēt vadības ierīces (Child Lock)?

Vienlaikus nospiediet taustiņus 9 un 10 (Child Lock), lai aktivizētu vai deaktivizētu bloķēšanu. Displejā tiek rādīts L, kad funkcija ir aktīva.

Ko darīt, ja aspirācija nedarbojas?

Pārbaudiet, vai FLAP (aizvars) ir atvērts: motors automātiski apstājas, ja FLAP ir aizvērts. Atveriet FLAP un pēc tam atkārtoti aktivizējiet aspirāciju. Pārbaudiet arī filtru piesātinājumu (filtru apkopes indikators).

LIETOŠANAS INSTRUKCIJA NikolaTesla Switch PRF0146212A ELICA

LV Lietošana un apkope

SR Upotreba i održavanje

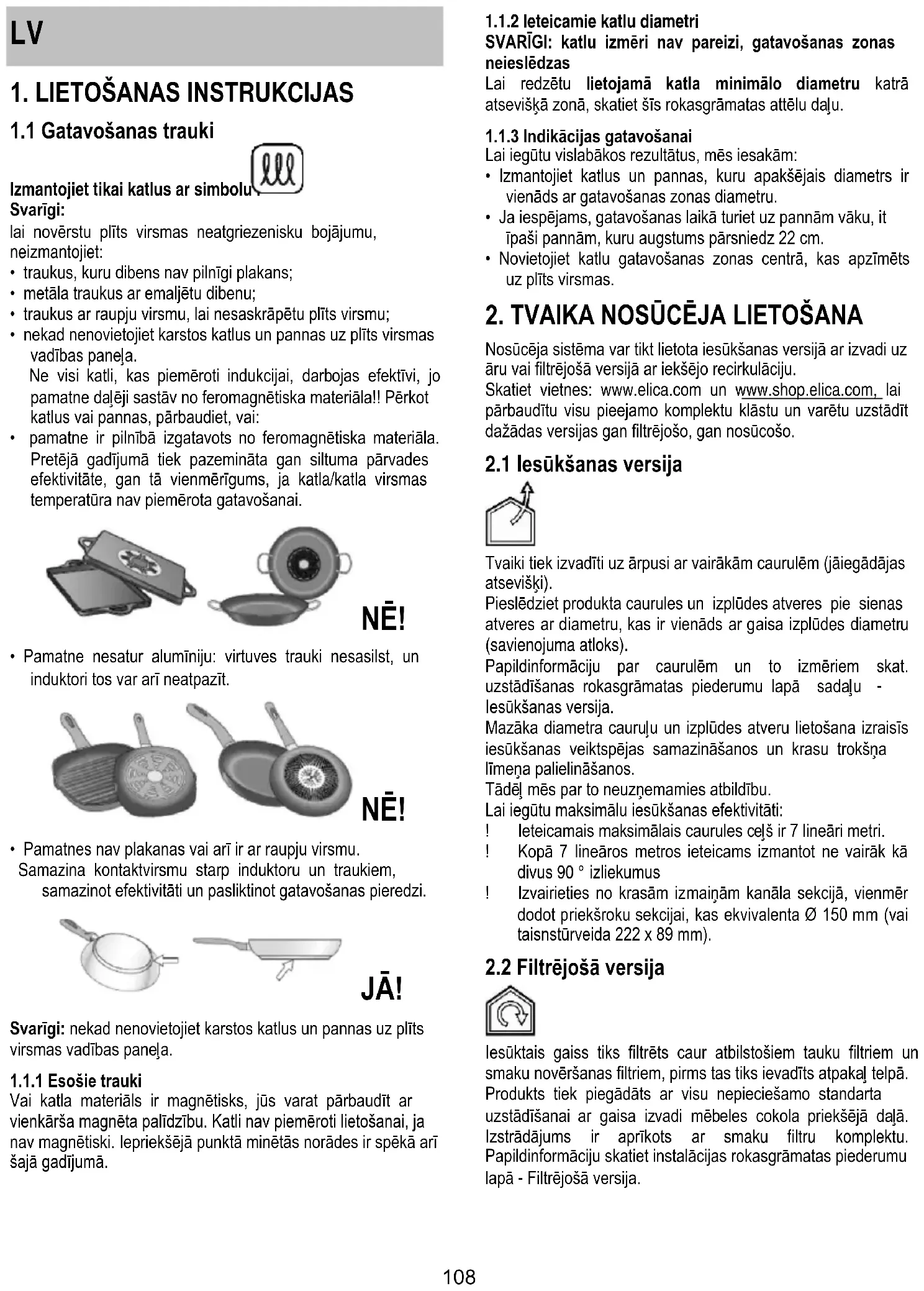

1.1 Gatavošanas trauki

Izmantojiet tikai katlus ar simbolu Svarigi:

lai novērstu plīts virsmas neatgriezenisku bojājumu, neizmantojiet:

• traukus, kuru dibens nav pilnīgi plakans;
  • metāla traukus ar emaljētu dibenu;
• traukus ar raupju virsmu, lai nesaskrāpētu plīts virsmu;
• nekad nenovietojiet karstos katlus un pannas uz plīts virsmas vadības panela.

Ne visi katli, kas piemēroti indukcijai, darbojas efektīvi, jo pamatne daļēji sastāv no feromagnētiska materiāla!! Pērkot katlus vai pannas, pārbaudiet, vai:

- pamatne ir pilnībā izgatavots no feromagnētiska materiāla. Pretējā gadījumā tiek pazemināta gan siltuma pārvades efektivitāte, gan tā vienmērīgums, ja katla/katla virsmas temperatūra nav piemērota gatavošanai.

- Pamatne nesatur alumīniju: virtuves trauki nesasilst, un induktori tos var arī neatpazīt.

- Pamatnes nav plakanas vai arī ir ar raupju virsmu. Samazina kontaktvirsmu starp induktoru un traukiem, samazinot efektivitāti un pasliktinot gatavošanas pieredzi.

JĀ!

Svarīgi: nekad nenovietojiet karstos katlus un pannas uz plīts virsmas vadības paneļa.

1.1.1 Esošie trauki

Vai katla materiāls ir magnētisks, jūs varat pārbaudīt ar vienkārša magnēta palīdzību. Katli nav piemēroti lietošanai, ja nav magnētiski. lepriekšējā punktā minētās norādes ir spēkā arī šajā gadījumā.

1.1.2 leteicamie katlu diametri

SVARİGI: katlu izmēri nav pareizi, gatavošanas zonas neieslēdzas

Lai redzētu lietojamā katla minimālo diametru katrā atseviškā zonā, skatiet šīs rokasgrāmatas attēlu daļu.

1.1.3 Indikācijas gatavošanai

Lai iegūtu vislabākos rezultātus, mēs iesakām:

• Izmantojiet katlus un pannas, kuru apakšējais diamets ir vienāds ar gatavošanas zonas diametru.
• Ja iespējams, gatavošanas laikā turiet uz pannām vāku, it īpaši pannām, kuru augstums pārsniedz 22 cm.
• Novietojiet katlu gatavošanas zonas centrā, kas apzīmēts uz plīts virsmas.

2. TVAIKA NOSÜCËJA LIETOŠANA

Nosūcēja sistēma var tikt lietota iesūkšanas versijā ar izvadi uz āru vai filtrējošā versijā ar iekšējo recirkulāciju.

Skatiet vietnes: www.elica.com un www.shop.elica.com, lai pārbaudītu visu pieejamo komplektu klāstu un varētu uzstādīt dažādas versijas gan filtrējošo, gan nosūcošo.

2.1 lesūkšanas versija

Tvaiki tiek izvadīti uz ārpusi ar vairākām caurulēm (jāiegādājas atseviški).

Pieslēdziet produkta caurules un izplūdes atveres pie sienas atveres ar diametru, kas ir vienāds ar gaisa izplūdes diametru (savienojuma atloks).

Papildinformāciju par caurulēm un to izmēriem skat. uzstādīšanas rokasgrāmatas piederumu lapā sadaju - lesūkšanas versija.

Mazāka diametra cauruļu un izplūdes atveru lietošana izraisīs iesūkšanas veiktspējas samazināšanos un krasu trokšņa līmeņa palielināšanos.

Tādēl mēs par to neuzņemamies atbildību.

Lai iegūtu maksimālu iesūkšanas efektivitāti:

! leteicamais maksimālais caurules celš ir 7 lineāri metri.
! Kopā 7 lineāros metros ieteicams izmantot ne vairāk kā divus 90° izliekumus
! Izvairieties no krasām izmainām kanāla sekcijā, vienmēr dodot priekšroku sekcijai, kas ekvivalenta ∅ 150 mm (vai taisnstūrveida 222 x 89 mm).

2.2 Filtrējošā versija

lesūktais gaiss tiks filtrēts caur atbilstošiem tauku filtriem un smaku novēršanas filtriem, pirms tas tiks ievadīts atpakal telpā. Produkts tiek piegādāts ar visu nepieciešamo standarta uzstādīšanai ar gaisa izvadi mēbeles cokola priekšējā daļā. Izstrādājums ir aprīkots ar smaku filtru komplektu. Papildinformāciju skatiet instalācijas rokasgrāmatas piederumu lapā - Filtrējošā versija.

3. DARBIBA

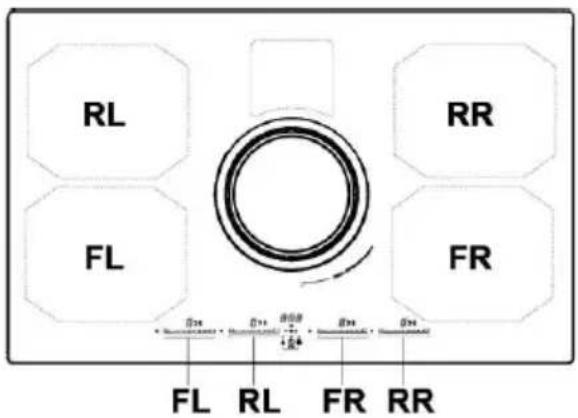

3.1 Vadības panelis

Skārientaustini (TOUCH)

1. Plīts/nosūcēja sistēmas ieslēgšana/izslēgšana
2. Gatavošanas zonas stāvokļa indikators
3. Gatavošanas zonas atlase un jaudas regulēšana
4. Temperature Manager aktivēšana
5. Nosūcēja taustiņi
6. Nosūcēja izvēle lesūkšanas ātruma (jaudas) palielināšana/samazināšana
7. Automātisko funkciju ieslēgšana Filtru piesātinājuma atiestatīšana
8. Taimera ieslēgšana Taimera laika palielināšana/pamazināšana
9. Key Lock 9+10. Child Lock (Bērnu drošības sistēma)
10. Pauze / Recall (atcelt)

Displejs / LED

1. Jaudas displejs
2. lesūkšanas ātruma (jaudas) attēlojums
3. Gatavošanas zonas displejs
4. Nosūcēja displejs
5. Taimera displejs
6. Temperatūras pārvaldītāja indikators
7. Filtru servisa indikators
8. Automātiskās iesūkšanas funkcijas indikators
9. leslēgta taimera indikators
10. Indikators Egg Timer (Olu vārīšanas taimeris) aktīvs
11. leslēgta Bridge (Savienojuma) indikators
12. Indikators darbībai ar SNAP
13. Indikators FLAP

3.2 Plīts virsmas lietošana

3.2.1 Pirms lietošanas uzsākšanas

Šajā rokasgrāmatā aprakstītas galvenās funkcijas. Izmantojiet QR kodu pirmajās lappusēs, lai pieklūtu pilnīgiem norādījumiem internetā.

Visas šīs plīts funkcijas atbilst visstingrākajiem drošības standartiem. Šī iemesla dēļ:

• Dažas funkcijas automātiski neaktivizējas vai deaktivizējas, ja katlu nav vai arī, ja tie ir slikti novietoti virs degliem.
• Citos gadījumos aktivizētās funkcijas izslēdzas automātiski pēc dažām sekundēm, ja atlasītajai funkcijai nepieciešams papildu iestatījums, kas netiek veikts
  Pirms tuvoties gatavošanas zonai, uzgaidiet, līdz displejs izslēdzas.

3.2.2 Gatavošanas zonas displejs

Attiecīgajos displejos, kas saistīti ar gatavošanas zonām, tiek norādīts:

Gatavošanas zona ieslēgta	0
Jaudas līmenis	1...3 P
Residual Heat Indicator (Atlikušā siltuma indikators)	H
Pot Detector (Trauku detektors)	U-
Temperature Manager funkcija ieslēgta	U
Pauzes funkcija	II
Child Lock (Bērnu drošības sistēma)	L
Funkcija Automatic Heat UP (Automātiskā sildīšana)	R

3.2.3 Virsmas iezīmes

- Safe Activation (Droša aktivizēšana): Produkts ieslēdzas tikai katlu klātbūtnē uz gatavošanas zonām: uzsildes process

neieslēdzas vai netiek pārtraukts katlu prombūtnē vai pēc to nonemšanas.

• Pot Detector (Trauku detektors): Produkts automātiski nosaka katlu klātbūtni gatavošanas zonās.
• Safety Shut Down (Drošības izslēgšanās): Drošības apsvērumu dēļ katrai zonai ir maksimālais darbības laiks, kas ir atkarīgs no iestatītā jaudas līmeņa.
• Residual Heat Indicator (Atlikušā siltuma indikators) Izslēdzot vienu vai vairākas gatavošanas zonas, par atlikušā siltuma klātbūtni attiecīgajā zonas displejā norāda ar īpašu vizuālu signālu, izmantojot simbolu “H

3.2.4 Darbība

Piezīme: vispirms aktivizējiet vēlamo zonu.

- leslēgsana: Pieskarieties plīts/nosūcēja sistēmas pogai ON/OFF (ieslēgt/izslēgt), pieskarieties vēlreiz, lai izslēgtu.

• Gatavošanas zonu izvēle

Pieskarieties Izvēles joslai (3), kas atbilst nepieciešamajai gatavošanas zonai.
• Jaudas līmenis

Pieskarieties Izvēles joslai (3) un ar pirkstiem ritiniet pa labi, lai palielinātu jaudas līmeni, pa kreisi, lai samazinātu.

Pieejamie jaudas līmeņi ir 9 + intensīvas jaudas līmenis, kas displejā norādīts ar simbolu "P" (Power Booster (Jaudas palielināšana)).

Jaudas līmenis "P" (Power Booster (Jaudas palielināšana)) paliek aktīvs 5 minūtes, pēc tam jauda atgriežas iepriekšējā līmenī.

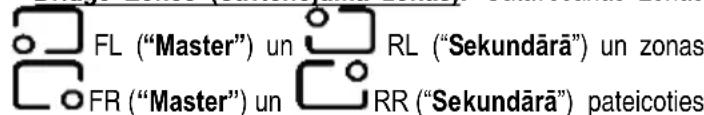

- Bridge Zones (Savienojuma zonas): Gatavošanas zonas

FL ("Master") un RL ("Sekundārā") un zonas FR ("Master") un RR ("Sekundārā") pateicoties

funkcijai Bridge (savienojums) spēj strādāt pa pāriem kombinētā veidā, izveidojot vienīgo zonu (kopā 2: 1 labajā pusē un 1 kreisajā pusē) ar tādu pašu jaudas līmeni. Šī funkcija nodrošina vienmērīgu gatavošanu ar ievērojama izmēra paplātēm un katliem.

Lai iespējotu Bridge (savienojuma) funkciju

- vienlaicīgi izvēlieties divas gatavošanas zonas, kuras vēlaties lietot

- Indikators 📊 Bridge (savienojuma) (21) gatavošanas zonā

"Sekundārā" iedegas

- ar Izvēles joslu (3), kas atrodas gatavošanas zonā, vienumā

"Master" būs iespējams iestatīt darba (jaudas) līmeni

- lai atspējotu Bridge (savienojums) funkciju ir jāatkārto tā pati aktivizēšanas procedūra

• Power Limitation (Jaudas ierobežošana)

Jaudas ierobežošanas funkcija ľauj iestatīt izstrādājuma darbību, ierobežojot tā maksimālo patērinu (KW).

Piezīme : iestatījumi ir jāveic, kad virsma ir izslēgta, kad gatavošanas virsma tiek pieslēgta elektroenerģijas tīklam, vai kad elektroenerģijas tīkls tiek atkārtoti pieslēgts, turpmāko 2

minūšu laikā, nenospiežot taustiņu

Lai iestatītu Power Limitation (Jaudas ierobežošana)

• pieskarieties taustiniem 📄 un turiet tos piespiestus, līdz tiek izdots īss skaņas signāls
• vienlaikus bīdiet uz izvēles joslas FL un RL

tad ilgi turiet nospiestu zonā, kas atbilst pēdējam jaudas

līmenim

, līdz tiek izdots īss skaņas signāls

• taimera displejā (15) parādās simboli "CF6", kas norāda, ka ir iespējams veikt iestatījumu
• secīgi nospiediet pogu , un taimera displejā (15) parādīsies PHA (fāzes jaudas ierobežojums):

-

[Non-Text]

[Non-Text]

zonas

FL

displejs attēlo pašreizējos

iestatījumus**

0 = 7,4 KW (noklusējuma iestatījums)
1 = 4,5 KW
2 = 3,1 KW

- lai mainītu Power Limitation (jaudas ierobežošana) ritiniet

pa FL izvēles zonām

- lai saglabātu izdarīto izvēli, 1 sekundi nospiediet pogas

; tiks izdots skañas signāls, apstiprinot iestatījumu veikšanu.

3.3 Nosūcēja sistēmas izmantošana

- Ieslēgšana Pieskarieties plīts/nosūcēja sistēmas pogai

ON/OFF (ieslēgt/izslēgt).

Pieskarieties šai pogai vēlreiz, lai izslēgtu.

- Nosūcēja sistēmas ieslēgšana: Atvērt pārsegu pieskarieties Izvēles joslai (6), lai aktivizētu nosūcēja sistēmu.

Piezīme: Sūkšanas zona ir aprīkota ar mehāniski rotējošu PĀRSEGU. Lai ieslēgtu iesūkšanas sistēmu, pirms tvaika nosūcēja ieslēgšanas ir jāatver PĀRSEGS. Tvaika nosūcējs ir aprīkots ar sensoru, kas ar aktivizētu iesūkšanu, ja PĀRSEGS ir pilnībā aizvērts, automātiski apstādina motoru. Tvaika nosūkšana tiek atsākta tikai pēc PĀRSEGA.

• Sūkšanas ātrums (jauda):

Pieskarieties un virziet pirkstus pa Izvēles joslu (6):

pa labi, lai palielinātu iesūkšanas ātrumu (jaudu) (0-8);

pa kreisi, lai samazinātu iesūkšanas ātrumu (jaudu) (8-0)

Produkts ir aprikots ar 2 papildu laikiestatitiem iesukšanas ātrumu (jaudas) limeņiem

"9" uz 15 minūtēm,

"10" uz 5 minūtēm,

pēc kura jauda atgriežas 8. līmenī

Piezīme: abi ātrumi ir norādīti izvēlētās gatavošanas zonas displejā (13) ar simbolu "P".

3.4 Jaudas tabula

Jaudas līmenis		Gatavošanas veids	Lietošana (pamatojoties uz pieredzi un ēdiena gatavošanas paradumiem)
Maksimālā jauda	P	Ātri uzsildīt	Īsā laikā paaugstināt ēdiena temperatūru, līdz tas ūdens vārīšanās gadījumā ātri vārās, vai arī ātri sasildīt gatavošanas šķidrumus
	8-9	Cept - vārīt	apbrūnināt, sākt gatavot, apcep saldētus produktus, ātri uzvārīt
Liela jauda	7-8	Apbrūnināt – vārīt - grilēt	cept, vārīt ilgstoši, vārīt un grilēt (īsu laiku - 5–10 minūtes)
	6-7	Apbrūnināt – vārīt – sautēt – cept - grilēt	cept, vārīt ilgstoši, vārīt un grilēt (vidēji ilgu laiku - 10–20 minūtes), uzkarsēt piederumus
Vidēja jauda	4-5	Vārīt - sautēt - cept - grilēt	sautēt, vārīt lēnām, vārīt (ilgstoši), gatavot makaronus
	3-4	Varīt – vārīt lēnām – biezināt - maisīt	ilgstoša vārīšana (rīsi, mērces, cepeši, zivis) pievienoto šķidrumu klātbūtnē (piemēram, ūdens, vīns, buljons, piens), makaronu gatavošana
	2-3	Varīt – vārīt lēnām – biezināt - maisīt	ilgstoša vārīšana (tilpumi mazāki par litru: rīsi, mērces, cepeši, zivis) pievienoto šķidrumu klātbūtnē (piemēram, ūdens, vīns, buljons, piens)
Zema jauda	1-2	Izkausēt - atkausēt - uzturēt siltu - maisīt	izkausēt sviestu, viegli izkausēt šokolādi, atkausēt maza apjoma produktus
	1	Izkausēt - atkausēt - uzturēt siltu - maisīt	turēt karstu svaigi pagatavota ēdiena mazas porcijas vai turēt traukus siltus un gatavot risoto
OFF (IZSLĒGTS)	0	Atbalsta virsma	Plīts virsma gaidīšanas vai izslēgtajā režīmā (ir iespējama atlikušā siltuma klātbūtne pēc vārīšanas, par ko liecina H-L-O)

4. APKOPE

Uzmanību! Pirms jebkuras tīrīšanas vai tehniskās apkopes darbības pārliecinieties, vai gatavošanas zonas ir izslēgtas un siltuma signāllampiņa ir izslēgta.

4.1 Plīts virsmas apkope

4.1.1 Tīrīšana

Plīts virsma jātīra pēc katras lietošanas reizes.

Svarīgi: Nelietojiet abrazīvus sūkļus vai tīrīšanas līdzekļus, jo tie var sabojāt stiklu. Neizmantojiet kīmiskos kairinātājus, piemēram, cepeškrāsns vai traipu noņemšanas aerosolus. Pēc katras lietošanas reizes ľaujiet plīts virsmai atdzist un notīriet to, lai noņemtu ieēdušos netīrumus un traipus. Izmantojiet mīkstu lupatiņu, papīra dvieļus vai speciālu plīts virsmas tīrīšanas produktu (ievērojiet ražotāja norādījumus).

NEKAD NELIETOT STRUKLU TVAIKA TIRITAJUS!!!

Svarīgi: Nejaušas un bagātīgas šķidrumu izliešanas gadījumā no katliem ir iespējams iejaukties caur notekas vārstu, kas atrodas izstrādājuma apakšdaļā, lai noņemtu visus atlikumus, garantējot maksimālu higiēnisko drošību. Att. 1a

Pilnīgai un rūpīgai tīrīšanai apakšējo tvertni var pilnībā noņemt. Att. 1b Metāla režga tīrīšana:

Grils jāmazgā ar rokām karstā üdenī un neitrālu mazgāšanas līdzekli un uzmanīgi jānosusina, lai izvairītos no oksidēšanās parādībām.

4.2 Nosūcēja sistēmas apkope

4.2.1 Tīrīšana

Tīrīšanai ir jāizmanto TIKAI mitrs audums, kurš ir samitrināts ar

neitrāliem šķidriem mazgāšanas līdzekļiem. NELIETOT TĪRĪŠANAI RĪKUS VAI INSTRUMENTUS!

Neizmantot jebkuru abrazīvus saturošu produktu. NEIZMANTOT ALKOHOLU!

4.2.2 Tauku filtrs

Attëls 2

Notur tauku daljinas, kas tiek veidotas no ediena pagatavošanas Prettauku filtram ir jābūt tīrītam katru mēnesi, ar neagresīviem līdzekļiem, manuāli vai trauku mazgājamā mašinā, pie zemas temperatūras un izmantojot īso ciklu. Ja tas tiek mazgāts trauku mazgājamā mašinā, prettauku filtra metāla detaļas var klūt nespodra bet jebkurā gadījumā to spējas nemainās

4.2.3 Smakas filtrs

(Tikai filtrējošai versijai) Attēls 3a-b-c

Notur nepatikamas smaržas, kuras veidojas no ediena gatavošanas.

Izstrādājums ir aprikots ar smaku filtru komplektu. Smakas filtru piesātinājums rodas pēc vairāk vai mazāk ilgstošas lietošanas atkarībā no virtuves veida un tauku filtra tīrīšanas regularitātes. Smakas filtrus var termiski reģenerēt ik pēc 2/3 mēnešiem uzkarsētā krāsnī 200°C temperatūrā 45 minūtes. Pareiza reģenerācija nodrošii pastāvīgu filtrēšanas efektivitāti 5 gadus.

Uzmanību! Nenovietojiet filtrus cepeškrāsns apakšā, bet gan ievietojiet tos uz cepešpannas vidējā augstumā.

SR

1. UPUTSTVO ZA UPOTREBU
