GETUP PRF0162784 - Plīts ELICA - Bezmaksas lietošanas instrukcija

Produkta veids	Izplūdes/sūkšanas nosūcējs
Zīmols	Elica
Modelis	GETUP PRF0162784
Lietošana	Izplūdes tipa (ārējā izvade) vai sūkšanas tipa (iekšējā pārstrāde ar aktīvās ogles filtru)
Elektroapgāde	Elektriskais savienojums caur kontaktligzdu vai tiešais pieslēgums; nepieciešams standartizēts automātiskais slēdzis; spriegums uz datu plāksnītes
Galvenās funkcijas	Iebūvēts WiFi, skārienvadība, 3 ātrumi + Boost (2 līmeņi), regulējamas intensitātes LED apgaismojums, motorizēts sūkšanas panelis
Vadība	Ekrāns A (panela atvēršana/aizvēršana, apgaismojums, WiFi) un ekrāns B (motora ātrums, apgaismojums, Boost)
Savienojamība	WiFi 2.4 GHz (b/g/n) caur Elica Connect lietotni
Filtri	Mazgājams metāla tauku filtrs (trauku mazgājamā mašīnā vai ar rokām); mazgājams aktīvās ogles filtrs (pēc izvēles recirkulācijas versijai)
Kopšana un tīrīšana	Tauku filtrs jātīra reizi mēnesī; ogles filtrs ik pēc 2 mēnešiem; ārpusi tīrīt ar mitru drānu un neitrālu mazgāšanas līdzekli; neizmantot abrazīvus vai spirta saturošus līdzekļus
Drošība	Drošības slēdži uz paneļa, automātiska apstāšanās atvēršanas gadījumā, neizmantot bez lampas vai režģa, drošības distances uzstādīšanai
Apgaismojums	LED ar regulējamu intensitāti (caur T1 taustiņu uz ekrāna B)
Filtru piesātinājuma indikācija	Indikatori L1 mirgo: kopā tauku filtram, pārmaiņus ogles filtram; atiestatīšana, ilgi nospiežot T3
Rezerves daļas un remontējamība	Sazinieties ar Elica pilnvaroto servisu LED lampu un citu daļu nomaiņai
Vispārīga informācija	Atbilst standartiem EN/IEC 60335, EN/IEC 61591, EN 55014 u.c.; svars un izmēri nav norādīti

Bieži uzdotie jautājumi - GETUP PRF0162784 ELICA

Kā uzstādīt nosūcēju izplūdes versijā?

Izplūdes versijai izplūdes caurule (nav iekļauta komplektā) jāpievieno pie atloka virs nosūcēja. Diametram jābūt vienādam ar atloka diametru (150 mm). Noņemiet ogles filtru, ja tāds ir. Ievērojiet minimālās drošības distances (65 cm no gatavošanas virsmas elektroniskajam blokam) un izmantojiet apstiprināta materiāla cauruli.

Vai es varu izmantot nosūcēju bez ogles filtra?

Jā, ja izmantojat nosūcēju izplūdes versijā (ārējā izvade). Ogles filtrs ir nepieciešams tikai sūkšanas versijai (iekšējā pārstrāde). Ja jums ir uzstādīts ogles filtrs, noņemiet to izplūdes versijai.

Kā savienot nosūcēju ar WiFi?

Pārliecinieties, ka jūsu WiFi 2.4 GHz maršrutētājs ir ieslēgts. Ekrānā A nospiediet apmēram 2 sekundes uz taustiņa P3 (WiFi). Izpildiet Elica Connect lietotnes norādījumus viedtālrunī (Android vai iOS). Taustiņš konfigurācijas laikā ātri mirgo; pēc savienošanas tas paliek pastāvīgi iedegts.

Ko nozīmē mirgojošie indikatori uz ekrāna B?

Ja indikatori L1 (a, b, c) mirgo kopā, tas norāda, ka jātīra tauku filtrs. Ja tie mirgo pārmaiņus (viens pēc otra), tas norāda, ka jātīra vai jāmaina ogles filtrs. Lai atiestatītu, ilgi nospiediet taustiņu T3, līdz indikatori nodziest.

Kā tīrīt tauku filtrus?

Noņemiet priekšējo paneli, velkot augšdaļu no abām pusēm. Metāla tauku filtri ir noņemami. Mazgājiet tos reizi mēnesī ar rokām, izmantojot neagresīvu mazgāšanas līdzekli, vai trauku mazgājamā mašīnā zemā temperatūrā un īsā ciklā. Trauku mazgājamā mašīna var izbalināt filtrus, bet neietekmē to efektivitāti.

Cik bieži jāmaina ogles filtrs?

Mazgājamo aktīvās ogles filtru var tīrīt ik pēc 2 mēnešiem. Lai to notīrītu, mazgājiet to 65°C temperatūrā trauku mazgājamā mašīnā (bez traukiem) vai karstā ūdenī ar piemērotu mazgāšanas līdzekli. Žāvējiet cepeškrāsnī 100°C 10 minūtes. Nomainiet spilventiņu ik pēc 3 gadiem vai ja filtrs ir bojāts.

Nosūcējs neieslēdzas, ko darīt?

Vispirms pārbaudiet elektroapgādi: vai kontaktdakša ir ievietota un automātiskais slēdzis nav nostrādājis. Ja sūkšanas panelis ir aizvērts, nospiediet P1, lai to atvērtu. Ja nekas nenotiek, sazinieties ar Elica pilnvaroto servisu. Nemēģiniet remontēt pats.

Kā regulēt apgaismojuma intensitāti?

Ekrānā B ilgi nospiediet taustiņu T1 (apgaismojums), lai mainītu LED gaismas intensitāti. Atlaidiet, kad sasniegta vēlamā intensitāte. Gaismas iedegas tikai tad, kad sūkšanas panelis ir pilnībā atvērts.

Vai varu vadīt nosūcēju attālināti?

Jā, pateicoties WiFi funkcijai un Elica Connect lietotnei, jūs varat attālināti kontrolēt motora ātrumu, apgaismojumu un saņemt paziņojumus. Varat izmantot arī saderīgus balss palīgus (pārbaudiet lietotnē). Pārliecinieties, ka nosūcējs ir savienots ar WiFi.

Ko darīt, ja sūkšanas panelis neatveras?

Pārbaudiet, vai nekas netraucē paneļa kustībai. Ja problēma turpinās, nosūcējs ir aprīkots ar drošības slēdžiem, kas neļauj atvērt, ja kaut kas nav kārtībā. Mēģiniet izslēgt nosūcēju (taustiņš P1) un ieslēgt vēlreiz. Ja defekts turpinās, sazinieties ar servisa centru.

LIETOŠANAS INSTRUKCIJA GETUP PRF0162784 ELICA

LV Uzstādīšanas un lietošanas instrukcija

SR Uputstva za montažu i upotrebu

SL Navodila za montažo in uporabo

HR Uputstva za montažu i za uporabu

Stingri ievērojiet šajā rokasgrāmatā sniegtos norādījumus. Ražotājs neuzņemas atbildību par iespējamām grūtībām, bojājumiem vai ugunsgrēkiem, kas var rasties, ja netiek ievēroti šīs rokasgrāmatas norādījumi. Gaisa nosūcējs ir paredzēts ēdiena gatavošanas dūmu un tvaiku iesūkšanai, un tas ir paredzēts tikai lietošanai mājsaimniecībā.

Gaisa nosūcējam var būt estētiski defekti, salīdzinot ar attēliem šajā rokasgrāmatā, bet jebkurā gadījumā lietošanas, tehniskās apkopes un uzstādīšanas instrukcijas paliek nemainīgas.

• Ir svarīgi saglabāt šo rokasgrāmatu, lai to varētu izmantot jebkurā laikā. Pārdošanas, nodošanas vai pārcelšanās gadījumā pārliecinieties, ka tā paliek kopā ar produktu.
• Uzmanīgi izlasiet instrukcijas: tajās ir svarīga informācija par uzstādīšanu, lietošanu un drošību.
• Neveiciet nekādas elektriskas vai mehāniskas izmaiņas produktā vai izplūdes caurulēs.
• Pirms ierīces uzstādīšanas pārbaudiet, vai neviena sastāvdaļa nav bojāta. Pretējā gadījumā sazinieties ar pārdevēju un neveiciet uzstādīšanu.

Piezīme: elementi, kas apzīmēti ar simbolu "(*)", ir izvēles piederumi, kas tiek piegādāti tikai ar dažiem modeļiem, vai arī elementi, kas netiek piegādāti, bet kurus var iegādāties atsevišķi.

Drošības brīdinājumi

• Pirms jebkuras tīrīšanas vai tehniskās apkopes darbības atvienojiet gaisa nosūcēju no elektrotīkla, izņemot kontaktdakšu vai atslēdzot strāvas padevi.
• Visu uzstādīšanas un apkopes darbu laikā vienmēr valkājiet darba cimdus.
• Bērni no 8 gadu vecuma vai personas ar ierobežotām fiziskām, sensorām vai garīgām spējām vai ar nepietiekamu pieredzi un zināšanām šo ierīci drīkst lietot tikai tad, ja viņi tiek atbilstoši uzraudzīti vai ir saņēmuši norādījumus par drošu lietošanu un izprot saistītos riskus.
• Bērniem nav atļauts darbināt kontrolierīces vai rotaļāties ar iekārtu.
• Bērni nedrīkst veikt tās tīrīšanu un uzturēšanu bez uzraudzības.
• Telpās, kurās ir uzstādīta iekārta, ir jābūt pietiekamai ventilācijai, ja virtuves gaisa nosūcējs tiek lietots kopā ar citām

gāzes sadedzināšanas iekārtām vai citu kurināmo.

• Gaisa nosūcējs ir jātīra gan no iekšpuses, gan no ārpuses (vismaz vienu reizi mēnesī), jebkurā gadījumā ievērojot to, kas ir skaidri norādīts tehniskās apkopes instrukcijās.
• Gaisa nosūcēja tīrīšanas un filtru nomaiņas un tīrīšanas normu neievērošana izraisa ugunsgrēka risku.
• Ir stingri aizliegts pagatavot ēdienus "flambē" veidā zem pārsega.
• Spuldzes nomaiņai izmantojiet tikai tāda veida spuldzes, kāds norādīts šīs rokasgrāmatas lampu apkopes/nomaiņas sadaļā.

Atklātas uguns izmantošana ir kaitīga filtriem un var izraisīt ugunsgrēkus, tādēļ no tā jebkurā gadījumā ir jāizvairās. Cepšana ir jāveic uzraudzībā, lai izvairītos no pārkarsušas eļļas degšanas. UZMANĪBU! Pieejamās daļas var ievērojami sakarst, ja tās tiek lietotas kopā ar ēdiena gatavošanas ierīcēm.

• Nepievienojiet ierīci elektrotīklam, kamēr instalācija nav pilnībā pabeigta.
• Attiecībā uz tehniskajiem un drošības pasākumiem, kas jāveic, lai izvadītu dūmus, ir svarīgi rūpīgi ievērot vietējo iestāžu noteikumus.
• Šīs ierīces cauruļvadu sistēma nedrīkst būt pieslēgta kādai citai esošai ventilācijas sistēmai, kas tiek izmantota jebkādiem citiem mērķiem, piemēram, dūmu izvadīšanai no iekārtām, kurās izmanto gāzi vai citu kurināmo.

UZMANĪBU! Ja netiek uzstādītas skrūves vai stiprinājuma ierīces saskaņā ar šiem norādījumiem, var rasties elektriskā apdraudējuma risks.

• Neizmantojiet un neatstājiet gaisa nosūcēju bez pareizi ierīkotām spuldzēm iespējama elektriskā trieciena riska dēļ.
• Nekad nelietojiet gaisa nosūcēju bez pienācīgi instalētiem elektrotīkliem.
• Gaisa nosūcēju nekad nedrīkst izmantot kā atbalsta virsmu, ja vien nav īpaši norādīts.
• Izmantojiet tikai stiprinājuma skrūves, kas iekļautas komplektācijā ar izstrādājumu tā uzstādīšanai, vai arī, ja tās nav piegādātas, iegādājieties pareizā veida skrūves.
• Izmantojiet pareizā garuma skrūves, kas identificētas Uzstādīšanas rokasgrāmatā.
• Saubu gadījumā sazinieties ar pilnvarotu servisa palīdzības centru vai līdzīgu kvalificētu personu. ⚠ UZMANĪBU! Nelietojiet kopā ar atsevišķu programmētāju, taimeri, tālvadības pulti vai jebkuru citu ierīci, kas ieslēdzas automātiski.

Elektriskā pieslēgšana

Gaisa nosūcēja pievienošanu pie elektrības tīkla drīkst veikt kvalificēts un specializēts personāls.

Tīkla spriegumam ir jāatbilst spriegumam, kurš ir atzīmēts uz īpašas etiķetes, kura atrodas gaisa nosūcēja iekšpusē. Ja nosūcējam ir kontaktdakša, pievienojiet to rozetei, kura atbilst pastāvošiem likumiem un atrodas pieejamā zonā arī pēc uzstādīšanas. Ja gaisa nosūcējam nav kontaktdakšas (tieša pieslēgšana pie elektriskās sistēmas) vai arī kontaktdakša neatrodas pieejamā zonā, arī pēc uzstādīšanas, pielietojiet normām atbilstošu bipolāru slēdzi, kurš nodrošina pilnu atslēgšanu no tīkla sprieguma, pārslodzes kategorijas III nosacījumos, saskaņā ar ierīkošanas likumiem.

⚠ UZMANĪBU! Pirms pieslēgt gaisa nosūcēju pie tīkla barošanas un pirms pārbaudīt tā pareizu darbību, vienmēr pārbaudiet, ka tīkla kabelis ir ierīkots pareizi.

Uzstādīšana

Gadījumā, ja uzstādīšanas instrukcijās gāzes ierīcei tiek precizēts lielāks attālums, ir nepieciešams to ievērot.

Piezīme: instalācija ir jāveic tādā veidā, lai tā vienmēr nodrošinātu piekļuvi pie gaisa nosūcēja un elektroniskām sastāvdaļām, lai veiktu nepieciešamās tehniskās apkopes darbības. Piezīme: kabeļa, kas savieno attālo motoru ar tvaika nosūcēju, garums ir 3 metri.

Uzmanību! Nenoņemiet savienojuma kabeli starp pārsegu un dzinēju, lai nezaudētu garantiju.

Gaisa nosūcēja pārvietošanas laikā nedrīkst novietot rokas izvelkamā iesūkšanas paneļa darbības rādiusā.

Gaisa nosūcējs ir aprīkots ar drošības slēdžiem, kas atslēdz darbību, kad tiek noņemts filtru priekšējais panelis.

Pastāvīgi mēģinot uzlabot mūsu produktus, mēs paturam tiesības veikt to tehnisko, funkcionālo vai estētisko īpašību visa veida izmaiņas, kas izriet no to evolūcijas. Versijai ar ārējo dzinēju, gaisa nosūcēja normālai darbībai ir nepieciešams izmantot tā paša ražotāja iesūkšanas grupu (ārējais dzinējs).

Instalējot ierīci, ieteicams uzturēt minimālo 400 mm attālumu starp darba virsmu un iespējamajām sastāvdaļām, kas atrodas virs gaisa nosūcēja.

Tas tiek darīts, lai iesūkšanas paneļa kustība uz augšu (atvēršana) un uz leju (aizvēršana) būtu bez šķēršļiem, un lai atvieglotu piekļuvi gaisa nosūcēja vadības ierīcēm, kas atrodas uz paneļa.

BRĪDINĀJUMS: Novietojiet metāla kārbu, kas satur elektroniskās sastāvdaļas, ne tuvāk par 65 cm no gāzes plīts virsmas vai, jebkurā gadījumā, 65 cm no gaisa nosūcēja iesūkšanas punkta.

IETEIKUMS: Iesakām uzstādīt metāla kārbu, kas satur elektroniskās sastāvdaļas, vismaz 10 cm no grīdas un pietiekamā attālumā no visiem siltuma avotiem (piemēram, plīts vai plīts virsmas malas).

Šī ierīce atbilst Eiropas Direktīvai 2012/19/ES - UK SI 2013

Nr. 3113, Elektrisko un elektronisko iekārtu atkritumi (WEEE). Pareizi izmetot šo produktu, lietotājs palīdz novērst negatīvu ietekmi uz vidi un veselību.

Simbols uz produkta vai pievienotajā dokumentācijā nozīmē, ka ar šo produktu nedrīkst rīkoties kā ar sadzīves atkritumiem, bet tas ir jānogādā atbilstošā savākšanas punktā, kur tiek pārstrādātas elektriskās un elektroniskās ierīces. Tas jāizmet saskaņā ar vietējiem atkritumu apsaimniekošanas noteikumiem. Lai iegūtu papildu informāciju par produkta lietošanu, apstrādi un pārstrādi, lūdzu, sazinieties ar vietējo iestādi, atkritumu pārstrādes dienestu vai veikalu, kur produkts tika iegādāts.

Ierīce ir izstrādāta, pārbaudīta un ražota saskaņā ar šādām prasībām.

• Drošība: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Veiktspēja: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3; ETSI EN 301 489-1; ETSI EN 301 489-17; ETSI EN 300 328; IEC 62311:2019. Ieteikumi pareizai lietošanai, lai samazinātu ietekmi uz vidi. Ieslēdziet nosūcēju ar minimālo ātrumu, kad sākat gatavot, un atstājiet to ieslēgtu dažas minūtes pēc gatavošanas pabeigšanas. Palieliniet ātrumu tikai tad, ja ir liels dūmu un tvaiku daudzums, un izmantojiet pastiprināto ātrumu (-us) tikai ārkārtas gadījumos. Ja nepieciešams, nomainiet oglekļa filtru (-us), lai uzturētu labu smaku samazināšanas efektivitāti. Ja nepieciešams, notīriet tauku filtru (-us), lai uzturētu labu tauku filtra efektivitāti. Izmantojiet maksimālo ventilācijas sistēmas diametru, kas norādīts šajā rokasgrāmatā, lai uzlabotu efektivitāti un samazinātu troksni.

Lietošana

Gaisa nosūcējs ir paredzēts lietošanai iesūkšanas versijā ar izvadīšanu uz āru vai filtrēšanas versijā ar iekšējo recirkulāciju.

Iesūkšanas versija

Tvaiki tiek izvadīti uz āru caur izvadīšanas cauruli, kas ir piestiprināta pie atloka savienojuma.

⚠ UZMANĪBU!

Evakuācijas caurule nav dota līdzi un tā ir jāiegādājas. Izvadīšanas caurules diametram ir jābūt vienlīdzīgam ar savienošanas gredzena diametru.

⚠ UZMANĪBU!

Ja gaisa nosūcējam ir ogļu filtri, tiem ir jābūt noņemtiem.

Filtrējošā versija

Iesūktais gaiss tiek attaukots un deodorēts pirms tā nosūtīšanas telpā. Lai izmantotu gaisa nosūcēju šajā versijā, ir nepieciešams ierīkot papildu filtrēšanas sistēmu uz aktīvo ogļu pamata.

Piezīme: Caur ogļu filtriem savāktais gaiss tiek nosūtīts uz virtuvi caur cauruli, kas pārsūta gaisu uz mēbeles pusi.

Modeļi bez iesūkšanas motora darbojas tikai iesūkšanas versijā un tiem ir jābūt pievienotiem pie perifēriskas iesūkšanas vienības (nav piegādāta ar ierīci).

Savienošanas instrukcijas ir sniegtas kopā ar perifērisko vienību.

Ierīkošana

Pirms veikt ierīces instalāciju, ir jāpārbauda, ka visas sastāvdaļas nav bojātas, pretējā gadījumā, ir jāsazinās ar pārdevēju un instalācija nav jāveic. Turklāt, ir uzmanīgi jāizlasa visas tālāk uzrādītās instrukcijas.

• Izmantot gaisa izvadīšanas cauruli, kuras maksimālais garums būtu mazāks par 5 metriem.
• Ierobežot līkņu daudzumu kanālos, jo katra līkne samazina iesūkšanas efektivitāti, atbilstoši 1 lineāram metram. (Piem.: ja tiek izmantotas n°2 līknes pie 90°, kanālu garumam nav jāpārsniedz 3 metrus garumā).
• Izvairīties no virziena radikālām izmaiņām.
• Izmantot pastāvīgu 150mm diametra kanālu visam garumam.
• Izmantot kanālu no normatīviem apstiprinātiem materiāliem.
• Gadījumā, ja netiek ievērotas iepriekš uzrādītās instrukcijas, uzņēmums-piegādātājs neatbildēs par plūsmas ātruma vai trokšņa problēmām un netiks sniegti nekāda veida garantijas pakalpojumi.
• Pirms veikt atvērumu, ir jāpārbauda, ka mēbeles iekšējā daļā, atbilstībā ar gaisa nosūcēja atrašanās zonu, nav mēbeles struktūras vai citu daļu, kas varētu izraisīt problēmas pareizai instalācijai. Pārbaudīt, ka gaisa nosūcēja un ēdiena pagatavošanas virsmas izmēri ir savietojami ar mēbeli un, tātad, instalācija ir veicama.
• Pirms ievadīt skrūves mēbelē, ir jāpārliecinās, ka produkts ir ideāli perpendikulārā stāvoklī attiecībā uz darba virsmu.

Panela montāža

(tikai modeļiem, kuru panelis nav iekļauts nosūcēja komplektācijā)

⚠ UZMANĪBU!

Uzstādīšana jāveic tikai kvalificētiem uzstādītājiem. UZSTĀDĪTĀJAM: tikai uzstādītājs ir atbildīgs par nosūcēja uzstādīšanu, ieskaitot stiprinājuma komplekta atbilstības

pārbaudi, iespējams, tostarp produkta. Zemāk kā piemērs, bet ne tikai. Noderīga informācija uzstādītājam:

• izmantojiet ugunsizturīgu PANELA tipu (atbilst IEC/EN 60335-2-31 30. pantam), kas ir piemērots temperatūras (vismaz 80°C) un mitruma (vismaz 93%) darba apstākļiem, kas sasniegti lietojumā;
• izmantotā PANELA kopējais svars nepārsniedz 1,5 kg;
• piestipriniet PANELI pie nosūcēja caur stiprinājuma punktiem. Skatiet paneļa montāžas ilustrācijas, kas nav iekļautas nosūcēja komplektācijā.
• PANELA nostiprināšanai izmantojiet piemērotus mehāniskos komponentus (kas nav iekļauti montāžas komplektā). Elica atsakās no atbildības par kaitējumiem cilvēkiem vai lietām, kas radušies nepareizas ģipškartona un/vai izstrādājuma uzstādīšanas dēļ.

Elica Connect

Tvaika nosūcējs ir aprīkots ar WiFi funkcionalitāti attālinātam savienojumam, izmantojot lietotni Elica Connect.

Sistēmas minimālās prasības:

• 2.4GHz WiFi b/g/n bezvadu maršrutētājs - Android vai iOS viedtālrunis. Pārbaudiet lietotnes savietojamību ar viedtālruņa operētājsistēmas versiju.

Piezīme: ELICA ražotājs paziņo, ka šis sadzīves tehnikas modelis ar WiFi radio moduļa aprīkojumu atbilst Direktīvai 2014/53/ES.

Radioiekārta darbojas 2,4 GHz ISM frekvenču joslā, maksimālā pārraidītā radiofrekvences jauda nepārsniedz 20 dBm (e.i.r.p.).

Bridinājums.

• Datu aizsardzība. Dati, kurus uztver pievienotā ierīce, tiek apkopoti, lai varētu izmantot visus pievienotās ierīces pakalpojumus. Sīkāka informācija par savākto datu apstrādi un privātuma politiku ir pieejama tīmekļa vietnē: www.elica.com.
• Pieejamība valstīs. Pakalpojums Elica Connect ir pieejams noteiktās valstīs. Lai iegūtu papildinformāciju, apmeklējiet attiecīgo sadaļu vietnē: www.elica.com.
• Nākotnes izmaiņas. Elica patur tiesības veikt jebkādas izmaiņas, kuras uzņēmums uzskata par noderīgām, lai uzlabotu pakalpojumu Elica Connect. Līdz ar to šajā rokasgrāmatā esošie apraksti nav saistoši un tiem ir indikatīva vērtība.

Darbošanās

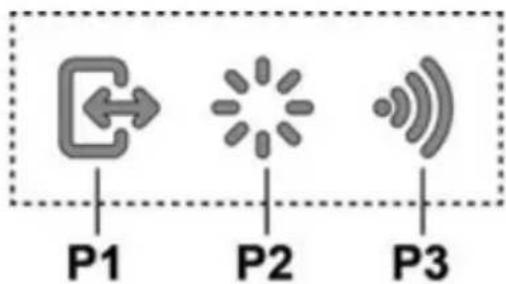

Vadības displejs A

P1. Nosūkšanas paneļa atvēršanas/aizvēršanas poga. P2. gaismas ON/OFF (iesl./izsl.) poga, P3. WiFi savienojuma poga

P1. Nosūkšanas paneļa atvēršanas/aizvēršanas poga

Ja panelis ir AIZVĒRTS, nospiežot pogu P1, tvaika nosūcējs ieslēgsies, un nosūkšanas panelis pacelsies.

Šī darbība nodrošinās piekļuvi arī vadības displejam B, kas pārvalda motoru un apgaismojumu.

Ja panelis ir ATVĒRTS, nospiežot pogu P1, tvaika nosūcējs izslēgsies, tas aizvērs nosūkšanas paneli. Šī darbība nekavējoties aptur visas aktīvās motora un apgaismojuma funkcijas.

Piezīme: ja panelis ir aizvērts vai pārvietojas, vadības displejs B paliks deaktivizēts. Kad panelis ir pilnībā atvērts, būs iespējams izmantot B displeju.

P2. gaismas ON/OFF (iesl./izsl.) poga.

Ja panelis ir AIZVĒRTS, nospiežot pogu P2, tvaika nosūcējs ieslēgsies, nosūkšanas panelis pacelsies un gaismas ieslēgsies tikai tad, ja kasete būs pilnībā atvērta.

Ja panelis ir ATVĒRTS, var ieslēgt un izslēgt tikai tvaika nosūcēja apgaismojumu.

Piezīme: gaismas poga P2 nepārvalda apgaismojuma tuvumu un neveic tvaika nosūcēja izslēgšanu.

P3. WiFi poga.

- WiFi konfigurācija: ja WiFi funkcionalitāte nav konfigurēta, nospiediet apmēram 2 sekundes, lai pārietu uz WiFi konfigurācijas režīmu, un izpildiet instrukcijas lietotnē, lai pabeigtu šo procedūru.

Konfigurācijas laikā poga iedegas, norādot savienojuma statusu (sk. WiFi statusa tabulu).

Lai apturētu WiFi konfigurēšanas procedūru, nospiediet apmēram 2 sekundes, kad poga ir ieslēgta un ātri mirgo pogas indikators.

Kad WiFi funkcionalitāte ir konfigurēta, ja vēlaties to mainīt, nospiediet apmēram 6 sekundes, lai atiestatītu WiFi parametrus (poga nodziest) un atkārtojiet konfigurācijas procedūru.

- WiFi aktivizēšana/deaktivizēšana: pēc konfigurēšanas varat deaktivizēt/aktivizēt WiFi funkcionalitāti. Nospiediet apmēram 2 sekundes, lai deaktivizētu/aktivizētu WiFi funkciju. Funkcijas atspējošanas rezultātā netiek zaudēti WiFi parametri.

WiFi statusa tabula.

WiFi poga	lerīces savienojuma statuss
Gaisma izslēgta	WiFi nav konfigurēts vai ir izslēgts
Gaisma deg nepārtraukti	Pievienots WiFi
Ātri mirgojoša gaisma	Mēģinājums izveidot savienojumu ar WiFi maršrutētāju
Lēna mirgojoša gaisma	Mēģinājums izveidot savienojumu ar Elica mākoni
ledegas ar īsi mirgojošu gaismu	Tālvadības komandas saņemšana (piemēram, motora vai gaismas ieslēgšana)

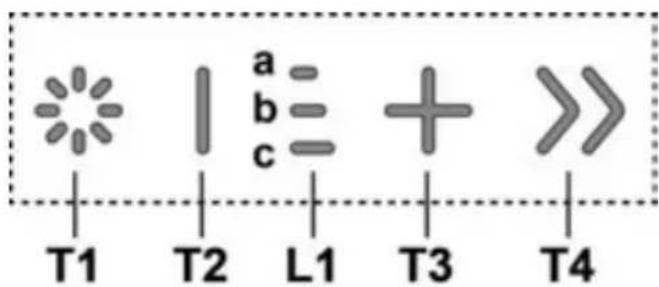

Vadības displejs B.

T1. gaismas ON/OFF (iesl./izsl.) poga, T2. poga iesūkšanas ātruma samazināšanai / dzinēja izslēgšanai, L1. deg ātruma signalizācijas gaismas diode, T3. poga dzinēja ieslēgšanai / iesūkšanas ātruma palielināšanai, T4. poga funkcijai "BOOST" – intensīvs ātrums. - T1: gaismas ON/OFF (iesl./izsl.) poga, lai ieslēgtu un izslēgtu gaismu. Ilgi nospiežot T1 pogu, ir iespējams palielināt/samazināt gaismas intensitāti.

T2: poga ātruma samazināšanai / dzinēja izslēgšanai. Nospiediet, lai samazinātu iesūkšanas jaudu, līdz tvaiku nosūcējs izslēdzas.

nospiediet un turiet nospiestu, lai izslēgtu tieši tvaiku nosūcēju.

L1: ātruma ziņošanas LED ieslēgts

Centrālās gaismas diodes iedegas atbilstoši aktīvajam/izmantotajam sūkšanas ātrumam:

1. ātrums, ja iedegas gaismas diode a
2. ātrums, ja iedegas gaismas diodes a+b
3. ātrums, ja iedegas gaismas diodes a+b+c

T3: poga ātruma palielināšanai

nospiediet, lai ieslēgtu tvaiku nosūcēju nospiediet, lai palielinātu iesūkšanas jaudu.

T4: poga funkcijai “BOOST” – intensīvs ātrums - nospiediet T4, lai iespējotu intensīvu iesūkšanas ātrumu

"BOOST 1", ar atliktu laiku uz 30 minūtēm

šis atliktais laiks tika paredzēts, lai nodrošinātu gatavošanai ar augstu dūmu saturu nepieciešamo laiku

Piezīme: kad ir pagājušas 30 minūtes, tvaiku nosūcējs atgriezīsies iepriekš iestatītajā iesūkšanas ātrumā ***

ja motors darbojas pie "BOOST 1", vēlreiz nospiediet T4, lai aktivizētu intensīvo iesūkšanas ātrumu "BOOST 2", kas iestatīts uz 7 minūtēm

Piezīme: kad ir pagājušas 7 minūtes, tvaiku nosūcējs atgriezīsies iepriekš iestatītajā iesūkšanas ātrumā ***

Piezīme: vēlreiz nospiežot T4, pēc 7 minūtēm tvaika nosūcējs atgriezīsies pie iepriekš iestatītā iesūkšanas ātruma ***

kad funkcijas "BOOST1" un "BOOST2" ir aktīvas, nospiežot :

T2 atgriežas pie iepriekš iestatītā sūkšanas ātruma ***

T3 atgriežas pie 3. iesūkšanas ātruma

*** iepriekšējais iesūkšanas ātrums paliek attēlots ar ziņošanas LED L1

ja ir iestatīts intensīvais ātrums tieši tvaika nosūcējā, laika beigās motors izslēdzas.

Ja tiek izmantotas funkcijas "BOOST," simbols T4 mirgo ("BOOST 1": balta gaisma - "BOOST 2": zila gaisma)

Filtru piesātinājuma indikatori

Tvaiku nosūcējs ar regulāriem intervāliem ziņo par nepieciešamību veikt filtru tehnisko apkopi.

Gaismas diode L1 (a-b-c) deg ar mirgojošu gaismu (mirgo visi gaismas indikatori): veiciet tauku filtra apkopi.

Gaismas diode L1 (a-b-c) iedegas alternativi (gaismas indikatori iedegas secīgi): veiciet aktīvās ogles filtra apkopi

Piezīme: ziņojums par filtru piesātinājumu ir redzams pirmo 10 sekunžu laikā no tvaiku nosūcēja ieslēgšanās, līdz šī laika beigām tiek veikta piesātinājuma indikatoru atiestatīšana.

Filtru piesātinājuma indikatoru atiestatīšana:

ilgi nospiežot pogu T3

Gaismas diode L1 (a-b-c) ieslēdzas un izslēdzas (atkarībā no filtra veida, kuram tiek veikta atiestatīšana, visi gaismas indikatori mirgo vai iedegas secīgi); tiks izdots atiestatīšanas apstiprinošs skaņas signāls.

Filtru piesātinājuma indikatora iespējošana

Piezīme: šī darbība tiek veikta, kad tvaiku nosūcējs ir izslēgts.

- Tauku filtrs

Šis indikators parasti ir aktīvs

Pogu T3 un T2 1 ilgstošs nospiediens

ja indikators ir aktīvs, ieslēdzas poga T3

nospiediet pogu T2, lai to deaktivizētu

ja indikators tiek deaktivizēts, iedegas poga T2

nospiediet pogu T3, lai to aktivizētu

- Oglekla filtrs aktīvs

Parasti šis indikators ir atspējots

Pogu T3 un T2 2 ilgstoši nospiedieni

ja indikators ir aktīvs, ieslēdzas poga T3

nospiediet pogu T2, lai to deaktivizētu

ja indikators tiek deaktivizēts, iedegas poga T2

nospiediet pogu T3, lai to aktivizētu

Piezīme: pogu T3 un T2 ilgstošs nospiediens iestatījumu izvēlnē ir aizvērts.

Tehniskā apkalpošana

Tīrīšana

Tīrīšanai ir jāizmanto TIKAI mitrs audums, kurš ir samitrināts ar neitrāliem šķidriem mazgāšanas līdzekļiem. NELIETOT TĪRĪŠANAI RĪKUS VAI INSTRUMENTUS!

Neizmantot jebkuru abrazīvus saturošu produktu.

NEIZMANTOT ALKOHOLU!

Prettauku filtrs

Notur tauku daļiņas, kas tiek veidotas no ēdiena pagatavošanas.

Prettauku filtram ir jābūt tīrītam katru mēnesi, ar neagresīviem līdzekļiem, manuāli vai trauku mazgājamā mašīnā, pie zemas temperatūras un izmantojot īso ciklu. Ja tas tiek mazgāts trauku mazgājamā mašīnā, prettauku filtra metāla daļas var kļūt nespodras, bet jebkurā gadījumā to spējas nemainās.

Prettauku filtru un ogļu filtru montāža un demontāža ir jāveic ar gaisa nosūcēja izņemamo daļu atvērtajā pozīcijā.

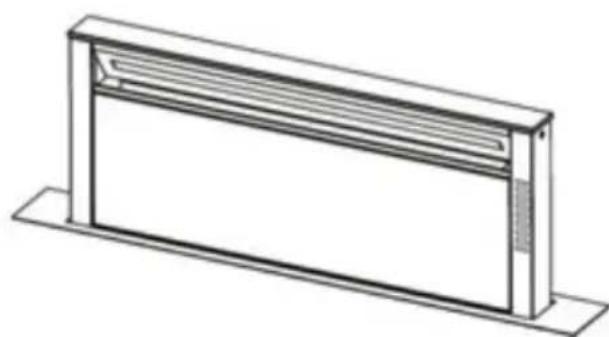

Tad ir jāizņem priekšējais panelis, vienlaicīgi pavelkot uz katras malas augšējās daļas. Panelis rotējas uz priekšu, atbrīvojot pieeju pie prettauku filtriem.

Attēls 18-21

Aktīvo ogļu filtrs (Tikai versijai ar filtru)

Notur nepatīkamas smaržas, kuras veidojas no ēdiena gatavošanas.

Aktīvo ogļu filtrs ir mazgājams

Oglu filtrs var būt mazgāts katru otro mēnesi (vai kad filtru piesātināšanās norādīšanas sistēma – ja tādu paredz Jūsu modelis – uzrāda šādu nepieciešamību) karstā ūdenī un tam piemērotos mazgāšanas līdzekļos vai trauku mazgājamā mašīnā pie 65°C (trauku mazgājamās mašīnas gadījumā veikt pilnu mazgāšanas ciklu bez traukiem tajā).

Noņemt ūdens pārpalikumus, nebojājot filtru, pēc kā novietot to uz plīts uz 10 minūtēm, uz 100°C, lai to galīgi izžāvētu.

Nomainīt matracīti katru 3. gadu un katru reizi, kad audums ir bojāts.

Pēc prettauku filtru noņemšanas, ir iespējams ievietot oglu filtrus (nav doti līdzi).

Spuldžu nomaiņa

Gaisa nosūcējs ir aprīkots ar apgaismošanas sistēmu, kas pamatojas uz LED tehnoloģiju.

LED nodrošina optimālu apgaismošanu, kas ilgst 10 reizes vairāk par tradicionālajām spuldzītēm un ļauj ietaupīt 90% elektriskās enerģijas.

Lai nomainītu lampiņu, sazinieties ar pilnvarotu rezerves daļu servisa centru.
