Өнім түрі	Сорғыш/фильтрлі сорғыш
Бренд	Elica
Модель	GETUP PRF0162784
Қолданылуы	Сорғыш нұсқасы (сыртқа шығару) немесе фильтрлі нұсқа (ішкі айналым белсенді көмір сүзгісімен)
Электрмен жабдықтау	Электр қосылымы розетка арқылы немесе тікелей; стандартты ажыратқыш қажет; кернеу тақтайшада көрсетілген
Негізгі функциялар	Кіріктірілген WiFi, сенсорлық басқару, 3 жылдамдық + Boost (2 деңгей), реттелетін LED жарықтандыру, моторлы сорғыш панелі
Басқару	Экран A (панелді ашу/жабу, жарықтандыру, WiFi) және экран B (мотор жылдамдығы, жарықтандыру, Boost)
Байланыс	WiFi 2.4 ГГц (b/g/n) Elica Connect қолданбасы арқылы
Сүзгілер	Металл май сүзгісі жууға болады (ыдыс жуғышта немесе қолмен); белсенді көмір сүзгісі жууға болады (қайта өңдеу нұсқасы үшін қосымша)
Күтім және тазалау	Май сүзгісін айына бір рет тазалау; көмір сүзгісін 2 айда бір рет; сыртқы беттерді дымқыл шүберекпен және бейтарап жуғыш затпен тазалау; қатты немесе алкогольді заттарды қолданбау
Қауіпсіздік	Панельдегі қауіпсіздік ажыратқыштары, ашылған кезде автоматты тоқтату, шамсыз немесе торсыз пайдалануға болмайды, орнату үшін қауіпсіздік қашықтықтары
Жарықтандыру	LED реттелетін жарықтылықпен (B экранындағы T1 түймесі арқылы)
Сүзгілердің толу көрсеткіші	L1 шамдары жыпылықтайды: бірге – май сүзгісі үшін, кезектесіп – көмір сүзгісі үшін; T3 түймесін ұзақ басу арқылы қалпына келтіру
Қосалқы бөлшектер және жөндеу мүмкіндігі	LED шамдарын және басқа бөлшектерді ауыстыру үшін Elica сервистік орталығына хабарласыңыз
Жалпы ақпарат	EN/IEC 60335, EN/IEC 61591, EN 55014 және т.б. стандарттарына сәйкес; салмағы мен өлшемдері көрсетілмеген

Жиі қойылатын сұрақтар - GETUP PRF0162784 ELICA

Сорғышты сорғыш нұсқасында қалай орнатуға болады?

Сорғыш нұсқасы үшін шығару құбыры (жиынтыққа кірмейді) сорғыштың үстіндегі фланецке қосылуы керек. Диаметрі фланецтің диаметріне (150 мм) сәйкес болуы тиіс. Егер көмір сүзгісі болса, оны алып тастаңыз. Қауіпсіздіктің минималды қашықтықтарын сақтаңыз (электрондық блок үшін плитадан 65 см) және бекітілген материалдан жасалған құбырды пайдаланыңыз.

Сорғышты көмір сүзгісіз пайдалануға бола ма?

Иә, егер сорғышты сорғыш нұсқасында (сыртқа шығару) пайдалансаңыз. Көмір сүзгісі тек фильтрлі нұсқада (ішкі айналым) қажет. Егер көмір сүзгісі орнатылған болса, сорғыш нұсқасы үшін оны алып тастаңыз.

Сорғышты WiFi-ге қалай қосуға болады?

WiFi 2.4 ГГц маршрутизаторыңыздың қосулы екеніне көз жеткізіңіз. A экранында P3 (WiFi) түймесін шамамен 2 секунд басыңыз. Смартфоныңыздағы (Android немесе iOS) Elica Connect қолданбасының нұсқауларын орындаңыз. Конфигурация кезінде түйме жылдам жыпылықтайды; қосылғаннан кейін тұрақты жанып тұрады.

B экранындағы жыпылықтайтын шамдар нені білдіреді?

Егер L1 шамдары (a, b, c) бірге жыпылықтаса, бұл май сүзгісін тазалау қажеттігін білдіреді. Егер олар кезектесіп жыпылықтаса (бірінен соң бірі), бұл көмір сүзгісін тазалау немесе ауыстыру қажеттігін білдіреді. Қалпына келтіру үшін T3 түймесін шамдар сөнгенше ұзақ басыңыз.

Май сүзгілерін қалай тазалау керек?

Алдыңғы панельді екі жағынан жоғарғы бөлігінен тартып алыңыз. Металл май сүзгілері бөлшектеледі. Оларды айына бір рет қолмен агрессивті емес жуғыш затпен немесе ыдыс жуғышта төмен температурада және қысқа циклде жуыңыз. Ыдыс жуғыш сүзгілердің түсін өзгертуі мүмкін, бірақ олардың тиімділігіне әсер етпейді.

Көмір сүзгісін қаншалықты жиі ауыстыру керек?

Жууға болатын белсенді көмір сүзгісін 2 ай сайын тазалауға болады. Тазалау үшін оны ыдыс жуғышта 65°C температурада (ыдыс жоқ) немесе ыстық сумен тиісті жуғыш затпен жуыңыз. 100°C пеште 10 минут кептіріңіз. Төсемді 3 жылда бір рет немесе сүзгі зақымдалған жағдайда ауыстырыңыз.

Сорғыш жанбайды, не істеу керек?

Алдымен электр қорегін тексеріңіз: ашаның розеткаға жалғанғанын және ажыратқыштың сөнбегенін. Егер сорғыш панелі жабық болса, ашу үшін P1 басыңыз. Ештеңе болмаса, Elica сервистік орталығына хабарласыңыз. Өз бетіңізше жөндеуге тырыспаңыз.

Жарықтандыру қарқындылығын қалай реттеуге болады?

B экранында T1 (жарықтандыру) түймесін ұзақ басып, LED жарығының қарқындылығын өзгертіңіз. Қажетті қарқындылыққа жеткенде жіберіңіз. Шамдар сорғыш панелі толығымен ашылғанда ғана жанады.

Сорғышты қашықтан басқара аламын ба?

Иә, WiFi функциясы және Elica Connect қолданбасы арқылы мотор жылдамдығын, жарықтандыруды қашықтан басқара және хабарландырулар ала аласыз. Сәйкес келетін дауыстық көмекшілерді де пайдалануға болады (қолданбада тексеріңіз). Сорғыштың WiFi-ге қосылғанына көз жеткізіңіз.

Сорғыш панелі ашылмаса не істеу керек?

Панельдің қозғалысына ешқандай кедергі жоқ екенін тексеріңіз. Мәселе шешілмесе, сорғышта бірдеңе дұрыс болмаса, ашылуға жол бермейтін қауіпсіздік ажыратқыштары бар. Сорғышты өшіріп (P1 түймесі) қайта қосып көріңіз. Ақаулық жалғасса, сатудан кейінгі қызметке хабарласыңыз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GETUP PRF0162784 ELICA

Құрылғыны монтаждау және пайдалану нұсқаулығы

Дайындаушы аспапты пайдалану барысында осы нұсқаулықта белгіленген қолдану шарттарын сақтамағанның кесірінен болған олқылық, өрт пен зақым үшін жауап бермейді. Сорғыш тек қана үйде пайдалануға болатындай етіп жобаланған.

Қақпақ осы кітапшада көрсетілген суреттерден өзгеше болып көрінуі мүмкін. Дегенмен, қолдану, техникалық қызмет көрсету және орнату нұсқаулары бірдей болады.

• Кез келген уақытта осы нұсқаулықты пайдалану үшін сақтау маңызды. Бұйым сатылған, тапсырылған немесе жойылған кезде оның онымен бірге қалғанына көз жеткізіңіз.
• Нұсқаулықты мұқият оқыңыз: онда бұйымды қондыру, пайдалану және қауіпсіздік жөнінде маңызды мәлімет бар.
• Бұйымның электрондық немесе механикалық конструкциясында немесе сорғыш вентиляциялық каналдарында ешқандай да өзгерістер жасамаңыз.
• Орнатуды орындамас бұрын берілген барлық құрамдастардың зақымдалмағанын тексеріңіз немесе орнатуды жалғастырмас бұрын делдалға хабарласыңыз.

Ескертпе: "(*)" таңбасы бар бөліктер тек кейбір үлгілермен берілетін (басқа жағдайларда берілмейтін), бірақ сатып алуға болатын қосымша аксессуарлар болып табылады.

Нұсқаулар

- Кез келген тазалау немесе техникалық қызмет көрсету жұмыстарын орындамас бұрын ашаны шығару немесе желілік қуат көзін ажырату арқылы сорғышты электр желісінен ажыратыңыз.

- Орнату және техникалық қызмет көрсету жұмыстарын жүргізген кезде әрдайым жұмыс қолғабын киіңіз.

• Бұл құрылғыны 8 жастағы және одан үлкен балалар, дене, сезу немесе ақыл-ой қабілеттері шектеулі тұлғалар немесе тәжірибесі мен білімі жоқ тұлғалар оны қауіпсіз жолмен пайдалануға қатысты нұсқау алып, ықтимал

қауіптерді ұғынған жағдайда және бақылауда болғанда пайдалана алады.

Балалардың басқару элементтерін өзгертуіне және құрылғымен ойнауына жол бермеу керек.

• Тазалау және өз бетінше техникалық қызмет көрсету жұмыстарын балалардың бақылаусыз жүргізуіне болмайды.

• Асуй сорғышы басқа газ жағу құрылғыларымен немесе басқа отындармен пайдаланылған кезде, құрылғы орнатылған бөлме жеткілікті түрде желдетілуі қажет.

• Сорғышты ішінен де, сыртынан да жүйелі түрде (КЕМ ДЕГЕНДЕ АЙЫНА БІР РЕТ) тазалау керек, әрдайым техникалық қызмет көрсету нұсқаулығында берілген нұсқауларды орындаңыз.

• Сорғыштың тазалау стандарттарын және сүзгілерді алмастыру және тазалау бойынша ережелерді

• Орнатпау нәтижесінде өрт туындауы мүмкін. Тамақты тікелей сорғыш астында жандыруға қатаң тыйым салынады.

- Шамды ауыстыру үшін тек осы нұсқаулықтың «Техникалық қызмет көрсету/Шамдарды ауыстыру» бөлімінде көрсетілген шам түрін пайдаланыңыз.

Ашық жалынды пайдалану сүзгілер үшін зиян және өрт қаупін туындатуы мүмкін,

сондықтан оған ешқашан жол бермеу керек.

Майдың шамадан тыс қызып немесе жанып кетпеуін қамтамасыз ету үшін, тамақты абайлап қуыру қажет.

САҚ БОЛЫНЫЗ: Сорғыштың қолжетімді бөліктері тамақ дайындау құрылғылары пайдаланылған кезде қызып кетуі мүмкін.

- Орнату толық аяқталмайынша құрылғыны электр желісіне қоспаңыз.

- Будың шығуына қарсы қолданылатын техникалық және қауіпсіздік шараларын ескере отырып, жергілікті билік органдары бекіткен ережелерді мұқият орындау маңызды.

• Осы құрылғының түтік арқылы бағыттау жүйесін газ немесе басқа отынды жағатын құрылғылардан шыққан буларды шығару сияқты басқа да мақсаттарда пайдаланылатын кез келген қолданыстағы желдету жүйесіне жалғау қажет. Электр тогының соғу қаупіне байланысты шамы дұрыс бекітілмеген сорғышты пайдаланбаңыз және қалдырмаңыз.

⚠️ ЕСКЕРТУ! Бұрандаларды немесе бекіту құрылғысын осы нұсқауларға сәйкес орнатпау электрлік қауіптерге әкелуі мүмкін.

• Торлары тиісті түрде бекітілмеген сорғышты ешқашан пайдаланбаңыз.

• Арнайы көрсетілмесе, сорғышты ЕШҚАШАН тірек беті

ретінде пайдаланбаңыз.

• Тек орнату үшін өніммен бірге берілген бекіту бұрандаларын пайдаланыңыз, егер берілмесе, бұранданың тиісті түрін сатып алыңыз. • Бұрандалардың орнату нұсқаулығында көрсетілген дұрыс ұзындығын пайдаланыңыз. • Күмәндансаңыз, өкілетті қызмет көрсету орталығына немесе тиісті маманға хабарласыңыз.

ЕСКЕРТУ!

Бағдарламалаушымен, таймермен, бөлек қашықтан басқару жүйесімен немесе автоматты түрде қосылатын кез келген басқа құрылғымен қолданбаңыз.

Электр қосылыстары

Сорғыштың электр жүйесіне қосылуы тиісті маманмен жүзеге асырылуы тиіс.

Желінің кернеуі аспаптың ішінде орналасқан тақтайшада белгіленген техникалық деректерге сәйкес келуі керек. Егер сорғыш вилкамен жабдықталған болса, орнатылғаннан кейін де қол жетерлік жерде болуы тиіс, істеп тұрған ережелерге сәйкес алмалы-салмалы штепсельге сорғышты

қосыңыз. Егер сорғыш вилкамен жабдықталмаған болса (желіге тура қосылу), немесе алмалы-салмалы штепсель орнатылғаннан кейін де қол жетерлік жерде болмаса, онда орнату нұсқауына сәйкес 3-дәрежедегі асқын кернеуді болдырмайтын және желінің толық ажыратылуын қамтамасыз ететін тиісті екіполюстік ажыратқышты пайдаланыңыз.

ЕСКЕРТУ!

қорек желісіне сорғыштың электрлік жүйесін қосу алдында қорек кабелі дұрыс монтаждалғанына көз жеткізіңіз.

Орнату

Егер нұсқауда газ плитасын орнатуға артығырақ ара қашықтық белгіленген болса, оны ескеріңіз.

Ескертпе: Орнату ықтимал техникалық қолдау шаралары үшін сорғыш қақпағы мен оның электрондық құрамдастарына барлық уақытта қатынасу мүмкіндігімен қамтамасыз етілетіндей етіп орнатылуы керек. Ескеріңіз: қашықтағы моторды түтін сорғышпен жалғайтын кабельдің ұзындығы - 3 метр. Назар аударыңыз! Кепілдік құқығын жоғалтпау мақсатында, сорғыш пен қозғалтқыштың арасындағы сымды қимаңыз.

Сорғыш қақпағын пайдалану кезінде сорғыш тақтайшасын (арбаша) алу әрекеті орындалатын ауқымға қолыңызды қойыңыз. Сорғыш қақпағы алдыңғы сүзгі тақтайшасы ажыратылғанда жұмысты кідіртетін қауіпсіздік қосқыштарымен жабдықталған.

Өнімдерімізді тұрақты түрде жетілдіріп отыру мақсатында олардың даму барысында туындап отыратын техникалық, функционалдық немесе құрастыру сипаттарына барлық өзгерістерді енгізу құқығын сақтап қаламыз. Сыртқы қозғалтқышы болған жағдайда, сорғыш қақпағы тиісінше жұмыс істеуі үшін дәл сол өндірушінің

сорғышын (сыртқы қозғалтқыш) пайдалану қажет: Ескерту! Сорғыштың монтажын тиісті маман жасау керек. Бұйымды монтаждау кезінде, жұмыс беті мен сорғыштың үстіне орналастырылған кез келген құрамдас бөлік арасындағы ара қашықтықты 400 мм сақтау керектігі ұсынылады. Бұл, сорғыш панелінің жоғарыға (ашылуы) және төменге (жабылуы) қозғалуына кедергі келтірмеуі үшін, және басқару панеліне еркін өтуі үшін қажет.

АБАЙЛАҢЫЗ: Электрондық құраушылары бар металл жәшікшені, газдың пісіру панелінен 65 см-ден кем емес ара қашықтықта, немесе кез келген жағдайда, сорғыштың сору нүктесінен 65 см ара қашықтықта орнатыңыз

КЕҢЕС: Электрондық құраушылары бар металл жәшікшені, еденнен 10 см-ден кем емес ара қашықтықта, және кез келген жылу көзінен жеткілікті ара қашықтықта орнатуды ұсынамыз

Электрлік және электрондық аспаптарды қайта пайдаға асыру жөніндегі 2012/19/EC - UK SI 2013 No.3113 Европалық директивке (WEEE) сәйкес берілген өнім таңбаланды.

Берілген өнімді дұрыс қайта пайдаға асыруды қамтамасыз етумен, Сіз қоршаған ортаға және адам денсаулығына кері әсерін тигізуді болдырмауға көмектесесіз.

Аспаптағы немесе жолдама құжаттағы таңбасы берілген аспапты қайта пайдаға асыруда әдеттегі тұрмыстық қалдық ретінде игеруге болмайтынын көрсетеді. Оның орнына электрлік және электрондық аспаптарды қайта пайдаға асыруға арналған қабылдау пунктіне тапсыру керек. Бұзуға тапсыру аспапты қайта пайдаға асыру жөніндегі жергілікті ережелерге сәйкес шығарылуы тиіс. Бұндай өнімдерді пайдалану, қайта пайдаға асыру ережелері жөнінде толық ақпаратты жергілікті әкімшілік орындарынан, қалдықтарды қайта пайдаға асыру қызметінен немесе берілген өнімді Сіз сатып алған дүкеннен ала аласыз.

Құрылғы келесілерге сай жобаланған, сыналған және жасап шығарылған:

• Қауіпсіздік: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Өнімділік: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3; ETSI EN 301 489-1; ETSI EN 301 489-17; ETSI EN 300 328; IEC 62311:2019.

Қоршаған ортаға әсерді азайту үшін дұрыс пайдалану туралы нұсқаулар:

Әзірлеуді бастағанда қақпақты ең аз жылдамдықпен қосыңыз және әзірлеу аяқталғаннан кейін біраз минут бойы жұмыс істетіңіз. Жылдамдықты тек түтіннің және будың үлкен мөлшері жағдайында арттырыңыз және күшейту жылдамдығын(қтарын) тек шекті жағдайларда пайдаланыңыз. Жақсы жағымсыз иісті азайту тиімділігін сақтау үшін қажет болғанда көмір сүзгісін(лерін) ауыстырыңыз. Жақсы май сүзгісі тиімділігін сақтау үшін қажет болғанда май сүзгісін(лерін) ауыстырыңыз. Тиімділікті оңтайландыру және шуды барынша азайту үшін осы нұсқаулықта көрсетілген өткізу жүйесінің ең үлкен диаметрін пайдаланыңыз.

Пайдалану

Сорғыш сыртқа ауа бұрғышы бар тарту желдеткіш ретінде, немесе ішкі қайта айналу сүзгіші ретінде пайдалануға арналған.

Сору нұсқасы

Бұл сыртқа біріктіруші фланецке қосылған сорғыш құбыр арқылы шығарылады.

Сорғыш құбырдың диаметрі біріктіруші сақинаның диаметрімен тең болуы керек.

Сорғыш құбыры сорғыш жинақтамасымен жеткізілмейді, оны бөлек сатып алу керек.

Сүзу нұсқасы

Ол үшін бір көмір сүзгісі қажет, оны әдеттегі сатушылардан алуға болады.

Сүзгі шығарылған ауаны жоғарғы шығыс торы арқылы бөлмеге қайта жіберу алдында оны май мен иістерден тазартады.

Ескертпе: Көмір сүзгісіндегі айналатын ауа корпустың жанына ауа өткізетін түтік арқылы асханаға қайта жіберіледі.

Сорғыш қозғаушысы жоқ үлгілер тек желдетпе тәртібінде ғана жұмыс істейді. Оларды сыртқы сорғыш құрылғысына қосу қажет (жеткізілмейді). Оны орнату нұсқауы құрылғының өзіне қоса тіркелген.

Бекіту

Құрылғыны бекіту алдында құрамдастарының зақымдалмағанын тексеріңіз, зақымдалған жағдайда дилерге хабарласып, бекіту процедурасын тоқтатыңыз. Сондай-ақ, төменде барлық нұсқауларды мұқият оқып шығыңыз.

• 5 метрден аспайтын ауа өткізу түтігін пайдаланыңыз. - Түтіктегі қисық сызықтар санын азайтыңыз, себебі қисық сызық сору тиімділігінің эквивалентін 1 сызықтық метрге дейін азайтады. (Мысалы: егер екі 90° қисық сызық пайдаланылса, түтік ұзындығы 3 метрден аспауы тиіс). • Бағытты шұғыл өзгертпеңіз. - Жалпы ұзындығы 150 мм диаметрі тұрақты түтікті пайдаланыңыз. - Стандартқа сай келетін материалды пайдаланыңыз. - Жоғарыдағы нұсқауларды қарамаған жағдайда, жеткізуші сыйымдылық немесе шу мәселелеріне жауапты болмайды және кепілдік берілмейді. - Саңылау жасамас бұрын, корпус ішінің, сорғыш қақпағы корпусы аймағының дұрыс орнатуға кедергі келтіретін ақауларды тудыруы мүмкін корпус құрылымы не басқа да бөлшектерінің жоқ екендігін тексеріңіз. Сорғыш қақпағы мен тығынының жалпы өлшемдерінің корпуспен үйлесімді екенін және осылайша орнатуға болатындығын тексеріңіз. - Бұрандаларды корпуска кірістірмес бұрын өнімнің үстелдің үстіңгі тақтайына тиісінше перпендикуляр екеніне көз жеткізіңіз.

Панель жиынтығы

(тек панелі түтін сорғышпен жабдықталмаған үлгілерге арналған)

АБАЙЛАНЫЗ!

Орнатуды тек білікті орнатушылар ғана орындауы тиіс. ОРНАТУШЫ НАЗАРЫНА: Түтін сорғышты орнатуға, оған қоса бұйыммен бірге жеткізілетін кез келген орнату жинағының сәйкестігін тексеруге тек орнатушы жауапты. Төменде орнатушыға арналған пайдалы нұсқаулықтардың толық тізімі берілген:

• отқа төзімді ПАНЕЛЬДІ пайдаланыңыз (IEC/EN 60335-2-31 стандартының 30-бабына сай), ол жұмыс кезіндегі температураға (кемінде 80°C) және ылғалдылыққа (кемінде 93%) жарамды болуы тиіс;
• пайдаланылатын ПАНЕЛЬДІҢ жалпы салмағы 1,5 кг-нан аспауы керек;

- ПАНЕЛЬДІ түтін сорғышқа бекіту нүктелері арқылы бекітіңіз. Түтін сорғышпен бірге берілмеген панельді құрастыруға қатысты суреттерді де қараңыз.

- ПАНЕЛЬДІ бекіту үшін сәйкес келетін механикалық бөлшектерді қолданыңыз (жинақпен бірге берілмейді). Еліса компаниясы гипс панельдерді және/немесе бұйымды дұрыс орнатпау салдарынан адамдарға немесе мүлікке тиетін зиян үшін жауап бермейді.

Elica Connect

Бұл түтін сорғышта Elica Connect қолданбасы арқылы қашықтан қосылуға арналған WiFi функциясы бар. Жүйеге қатысты ең төменгі талаптар:

• 2,4 ГГц WiFi b/g/n сымсыз роутер - Android немесе iOS смартфоны. Онлайн дүкендер арқылы бұл қолданбаның өзіңіздегі смартфонның операциялық жүйесіне сәйкес келетінін тексеріңіз.

Ескертпе: ELICA өндірушісі WiFi модульдік радио құрылғысымен жабдықталған осы тұрмыстық құрылғы моделі 2014/53/EU директивасына сай екенін мәлімдейді. Мұндағы радио құрылғысы 2,4 ГГц ISM жиілік диапазонында жұмыс істейді, таратылатын ең жоғарғы радиожиілік күші 20 дБм (е.і.р.р.) шамасынан аспайды.

Ескерту:

• Деректерді қорғау. Қосылған құрылғы анықтайтын деректер қосылатын құрылғыға көрсетілетін барлық қызметтерді қолдануға мүмкіндік беру үшін ғана жиналады. Жиналатын деректердің қалай өңделетіні және құпиялылық саясаты туралы көбірек ақпарат алу үшін www.elica.com сайтына кіріңіз.
• Әртүрлі елдерде қолжетімді. Elica Connect қызметі тек кейбір елдерде қолжетімді. Көбірек ақпарат алу үшін www.elica.com сайтындағы арнайы бөлімге өтіңіз.
• Болашақта енгізілетін өзгерістер туралы. Elica компаниясы Elica Connect қызметін жақсартуы мүмкін деп тапқан кез келген өзгерісті енгізуіне құқылы. Осы себепті, бұл нұсқаулықта келтірілген сипаттамаларды дәл емес, тек жуықталған мәліметтер ретінде қарау керек.

Пайдалану

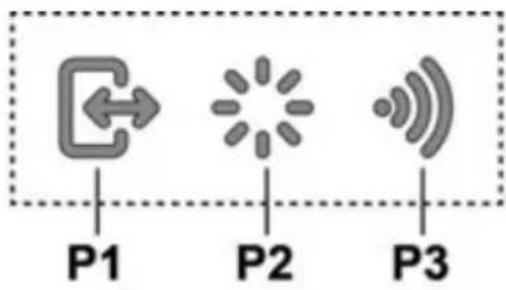

Басқару дисплейі

P1. Сору панелін ашу/жабу түймесі P2. Шамның ON/OFF (Қосу/өшіру) түймесі P3. WiFi байланыс түймесі

Панель ЖАБЫҚ болса, P1 түймесі басылған кезде түтін сорғыш іске қосылып, сору панелі көтеріледі.

Бұл әрекет сондай-ақ мотор мен шамды басқаратын B басқару дисплейін пайдалануға мүмкіндік береді.

Панель АШЫҚ болса, P1 түймесі басылған кезде түтін сорғыш өшеді де, сору панелі жабылады. Бұл әрекет барлық жұмыс істеп тұрған мотор және шам функцияларын дереу тоқтатады.

Ескертпе: Панель жабық болғанда немесе қозғалып тұрғанда, B басқару дисплейі өшірулі күйде қалады. Панель толық ашық болған кезде, B дисплейін пайдалануға болады.

P2. Шамның ON/OFF (Қосу/өшіру) түймесі

Панель ЖАБЫҚ болса, P2 түймесі басылған кезде түтін сорғыш іске қосылып, сору панелі көтеріледі де, шамдар тек тартпалы түтін сорғыш толық ашылған кезде ғана жанады.

Панель АШЫҚ болса, онда түтін сорғыш шамдарын тек жағып-қосу ғана мүмкін болады.

Ескертпе: P2 шам түймесі жарық көмескілігін реттемейді және ол түтін сорғышты өшірмейді.

P3. WiFi түймесі

- WiFi параметрлерін реттеу: WiFi функциясы реттелмеген болса, WiFi параметрлерін реттеу режиміне кіру үшін шамамен 2 секундтай басып тұрыңыз да, процедураны аяқтау үшін қолданбадағы нұсқауларды орындаңыз.

Реттеу барысында бұл түйме қосылу күйін көрсету үшін жанады ("WiFi күйі" кестесін көріңіз)

WiFi параметрлерін реттеуді тоқтату үшін түйме жанған кезде және тез жыпылықтаған кезде оны 2 секундтай басып тұрыңыз.

WiFi функциясы реттелген соң оны өзгерткіңіз келсе, WiFi параметрлерін қайта орнату үшін түймені 6 секундтай басып тұрыңыз (сонда түйме шамы сөнеді) және реттеу процедурасын қайталаңыз.

WiFi қосу/өшіру: қашықтан басқару пультінен WiFi функциясын өшіруге/іске қосуға болады. WiFi функциясын өшіру/іске қосу үшін 2 секундтай басып тұрыңыз. Бұл функция өшірілгенде WiFi параметрлері жоғалмайды.

WiFi күйі кестесі

WiFi түймесі	Құрылғының қосылу қүйі
Шам өшірулі	WiFi реттелмеген немесе өшірулі
Тұрақты жану	WiFi қосулы
Шам тез жыпылықтауда	WiFi роутеріне қосылу әрекеті орындалды
Шам баяу жыпылықтайды	Elica бұлтына қосылу әрекеті орындалды
Шам жанады, бірақ қысқаша жыпылықтайды	Қашықтан пәрмен қабылдануда (мысалы, қозғалтқышты оталдыру немесе шамды сөндіру)

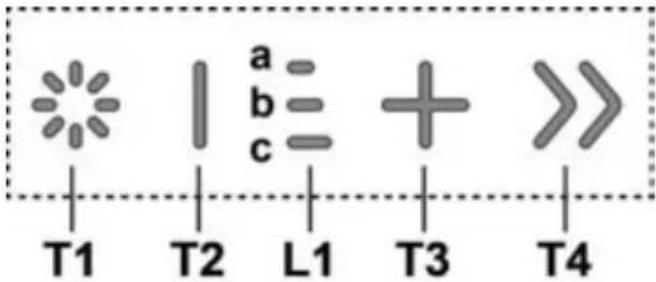

Басқару дисплейі

T1. Шамның ON/OFF (Қосу/өшіру) түймесі T2. Сору жылдамдығын азайту/моторды өшіру түймесі

L1. Жылдамдық индикаторының ЖШД шамы қосулы T3. Моторды қосу/кіріс ағын жылдамдығын арттыру түймесі T4. "BOOST" (Тездету) – қарқынды жылдамдық функциясының түймесі T1: Шамның ON/OFF (Қосу/өшіру) түймесі шамды қосуға және өшіруге арналған. Шамның жарық күшін арттыру не кеміту үшін Т1 түймесін басып тұрыңыз.

T2: Жылдамдықты азайту / моторды өшіру түймесі кіріс қуатты азайту түймесін түтін тартқыш өшкенше басыңыз.

түтін тартқышты тікелей өшіріңіз.

L1: Жылдамдық индикаторының ЖШД шамы қосулы

орталық ЖШД шамдары белсенді/пайдаланылған кіріс ағын жылдамдығына байланысты жанады:

T3: Жылдамдықты арттыру түймесі

түтін тартқышты іске қосу үшін басыңыз Кіріс қуатты арттыру үшін басыңыз.

T4: "BOOST" (Тездету) – қарқынды жылдамдық функциясының түймесі

30 минут уақытқа қойылған "BOOST 1" қарқынды кіріс жылдамдығын белсендіру үшін, Т4 түймесін басыңыз. Бұл ұзартылған уақыт пісіру барысында түтіннің көп мөлшерін шығаратын тамақ әзірлеу түрлері үшін лайықты пісіру уақытының болуына кепілдік беруге арналған.

Ескертпе: 30 минуттан кейін түтін тартқыш бұрын орнатылған кіріс ағын жылдамдығына қайтады ***

мотор "BOOST 1" (1-тездету) режимінде болған кезде Т4 түймесі тағы да басылса, "BOOST 2" қарқынды сору жылдамдығы 7 минутқа орнатылады.

Ескертпе: 7 минуттан кейін түтін тартқыш бұрын орнатылған кіріс ағын жылдамдығына қайтады ***

Ескертпе: осыған дейін орнатылған сору жылдамдығына оралу үшін Т4 түймесін осы 7 минут ішінде тағы да басыңыз ***

"BOOST1" және "BOOST2" функциялары белсенді болған кезде, мынаны басыңыз:

T2 – осыған дейін орнатылған сору жылдамдығына оралу үшін басылады ***

T3 – 3-ші сору жылдамдығына оралу үшін

*** алдыңғы сору жылдамдықтың индикаторлық ЖШД шамдары арқылы көрінеді L1 қарқынды жылдамдықты түтін сорғыш өшірулі кезде тікелей орнатқан болсаңыз, мотор орнатылған уақыттан кейін іске қосылады.

"BOOST" (Тездету) функцияларын пайдаланып жатқан кезде, Т4 белгісі жыпылықтайды ("BOOST 1" (1-ші тездету): ақ шам - "BOOST 2" (2-ші тездету): көк шам)

Техникалық қызмет көрсету

Тазалау

Тазалау үшін ТЕК бейтарап жуғыш затпен суланған арнайы шуберекті пайдаланыңыз. ҚҰРЫЛҒЫНЫ НЕМЕСЕ ТАЗАЛАУ ҚҰРАЛЫН ПАЙДАЛАНБАҢЫЗ! Абразиялық қоспасы бар затты пайдаланбаңыз. СПИРТТІ ПАЙДАЛАНБАҢЫЗ!

Май сүзгісі

Ас дайындаудағы май бөлшектерін ұстап қалады. Фильтрді ай сайын жуғыш заттармен қолмен немесе төмен температурада және үнемді жуу цикліндегі ыдыс жуғыш машинасында тазалап тұру керек (немесе фильтрді қанықтыру жүйесі, егер сіздің үлгіде болса, берілген қажеттілікті көрсеткен жағдайда). Майды тазалау фильтрі ыдыс жуғыш машинасымен жуғанда өңсізденуі мүмкін. Бірақ оның тазалау сипаты мүлде өзгермейді. Май сүзгілері мен көмір сүзгілерін кірістіру не алып тастау кезінде сорғыш қақпағының алынатын бөлігінің жұмыссыз күйде екенін тексеріңіз. Содан соң алдыңғы тақтайшасын бір уақытта әр бөлігінің жоғарғы жағын тарту арқылы алып тастаңыз. Тақтайша май сүзгілері кірістірілу үшін алға қарай төңкеріледі.

18-21-сурет

Көмір сүзгіш (тек сүзгіш-сорғыш түрінде) Ас пісірген кезде жарамсыз иісті ұстап қалады.

жуылатын көмірлі фильтр.

Көмір фильтрін екі ай сайын (немесе фильтрдің қаныққаны туралы хабарлайтын жүйе – егер сіздің моделіңізде болса – осындай қажеттілікті білдірсе) ыстық суда және тиісті жуу құралдарымен, немесе 65°C температурада ыдыс жуғыш машинада жууға болады (бұл жағдайда толық циклді ыдыссыз орындау қажет).

Фильтрге зақым келтірмей артық суды алып тастаңыз да, фильтрдің артқы бөлігін толық кептіру үшін оны 10 минутқа 100°C температурадағы духовкаға салыңыз. 3 жыл сайын және материал зақымданған сайын қосымша бетті ауыстырып тұрыңыз. Май сүзгісін алып тастағаннан кейін көмір сүзгілерін кірістіруге болады (берілмеген).

Шамды ауыстыру

Корпус жарық диодты технологияға негізделген жарық жүйесімен жабдықталған.

Жарық диодтары оңтайлы жарықты, әдеттегі шамдардан 10 есе артық ұзақтықты қамтамасыз етеді және 90% электр энергиясын үнемдеуге мүмкіндік береді.

Шамдарды ауыстыру үшін өкілетті қосалқы бөлшектер орталығына хабарласыңыз.
