BRUKSANVISNING GETUP PRF0162784 ELICA

NO Instrukser for montering og bruk

Montering av panelen

• Trådlös router 2.4GHz WiFi b/g/n
• Smartphone Android eller iOS. Kontrollera i alla stores kompatibilitet hos appen med det operativa systemets version på din smartphone.

("BOOST 1": vitt ljus - "BOOST 2": blått ljus)

Instruksjonene i denne håndboken må følges nøye.

Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader eller brann på apparatet som skyldes at bruksanvisningen i denne håndboken ikke har blitt overholdt.

Ventilatoren er ment for avtrekk av røyk og damp fra matlaging og er kun til husholdningsbruk.

Ventilatorhetten kan se annerledes ut enn det som vises på tegningene i denne håndboken. Bruksanvisningen, vedlikehold og installasjon forblir allikevel de samme.

• Det er viktig å oppbevare denne håndboken for å kunne konsultere den i ethvert øyeblikk. Ved salg, overdragelse eller flytting av produktet, må man forsikre seg om at den følger med.
• Les bruksanvisningen nøye: den inneholder viktige informasjoner om installasjon, bruk og sikkerhet.
• Ikke utfør elektriske eller mekaniske endringer på produktet eller på avtrekksrørene.
• Før man fortsetter med installasjon av apparatet, skal man undersøke at ingen komponenter er skadet. Hvis det skulle være skade på komponentene, skal man ta kontakt med forhandleren og ikke fortsette med installasjonen.

Merknad: Bestanddeler som er merket med "(*)" er enten ekstrautstyr som kun leveres sammen med enkelte modeller eller deler som må kjøpes i tillegg.

Advarsel

• Før det utføres et hvilket som helst vedlikehold eller rengjøring må hetten kobles fra strømmen, enten ved å dra ut støpselet eller ved å kutte strømmen i hele huset.
• Bruk alltid arbeidshansker under hele installasjonen og når det utføres vedlikehold.
• Dette apparatet kan benyttes av barn fra 8 år og oppover og av personer med svekkede fysiske, følelsesmessige eller mentale egenskaper, eller manglende erfaring og kjennskap, hvis de overvåkes eller hvis de er opplært til å ta apparatet i bruk på en sikker måte og er informert om tilhørende farer.
  • Pass på at barn ikke leker med apparatet.
• Rengjøring og vedlikehold må ikke utføres av barn, med mindre de overvåkes.
• Rommet må være tilstrekkelig ventilert

hvis hetten anvendes sammen med andre apparater som forbrenner gass eller annet brensel.

• Hetten må rengjøres ofte både innvendig og utvendig (MINST EN GANG I MÅNED), ta hensyn til informasjonene skrevet i bruksanvisning og vedlikehold håndbok.
• Manglende overholdelse av rengjørings indikasjon samt som erstatning og rengjør av filter kan føre til brann fare.
• Det er strengt forbudt å lage flambert mat under hetten.
• Bruk kun samme type lyspære som indikeres i avsnittet vedlikehold/utbytting av lyspære i denne veiledningen när lyspæren skal byttes ut.

Frie flammer kan skade filtrene og medføre brann og må derfor alltid unngås.

Frityrsteking må overvåkes for å unngå at oljen blir for varm og antennes.

VÄER OPPMERKSOM: Hettens tilgjengelige deler kan bli varme när koketoppen er i drift.

• Ikke kobl apparatet til strømnettet før installasjonen er helt ferdig.
• Når det gjelder tekniske mål og sikkerhet for røykuttak, følg nøye alle lokale forskrifter og regler.
• Oppsugd luft må ikke føres inn i et rør som benyttes som uttak for apparater med gassforbrenning eller annen brensel.

▲ VÆR OPPMERKSOM! Manglende installasjon av skruer og festeanordninger i samsvar med disse instruksjonene kan føre til elektriske farer.

- Ikke bruk hetten uten lyspære eller med feilmontert lyspære, da det finnes fare for elektriske støt.

Ikke bruk hetten med feilmontert rist! Hetten må ALDRI brukes som støtteflate, med mindre dette er uttrykkelig indikert.

• Bruk kun de festeskruene som leveres sammen med apparatet for å utføre installasjonen eller, hvis de ikke utleveres, kjøp riktige skruer.
• Bruk riktig lengde på skruene som er oppført i Installasjonsveiledningen.
• Vennligst ta kontakt med et autorisert servicesenter eller lignende kvalifisert personell hvis man er i tvil.

▲ VÆR OPPMERKSOM! Ikke bruk tidsmåler, timer, separat fjernkontroll eller andre typer anordninger som aktiveres automatisk.

Elektrisk tilslutning

Elektrisk tilslutning skal utføres av teknisk kvalifisert og spesialisert personale. Nettspenningen må være i samsvar med den elektriske spenningen som angis på typeskiltet inne i ventilatoren. Hvis det følger med støpsel, kobles ventilatoren til en lett tilgjengelig stikkontakt som er godkjent i henhold til gjeldende normer. Stikkontakten må være lett tilgjengelig også etter installasjonen. Hvis det ikke følger med støpsel (direkte kobling til strømnettet), eller stikkontakten selv etter installasjonen ikke er lett tilgjengelig, må man sette på en godkjent topolet bryter som garanterer fullstendig frakobling fra strømnettet i situasjonene som oppstår i kategorien overspenning III, i henhold til installasjonsreglene.

Merk: Installasjonen må utføres slik at det alltid er sikret tilgjengelighet av panseret og elektroniske komponenter for mulige intervensjoner i teknisk assistanse. Merk: Ledningen som kobler den fjernmonterte motoren til avtrekkshetten har en lengde på 3 m.

Vær oppmerksom! Ikke kutt forbindelseskabelen mellom ventilatorhetten og motoren for å unngå at retten til garanti mistes.

Under håndtering av hetten skal hendene ikke plasseres i rekken av suge panel (handlevogn) flyttbar Hetten er utstyrt med sikkerhetsbrytere som stanser drift när du fjerner frontpanelfiltre.

Den kontinuerlig arbeidet med å forbedre våre produkter, forbeholder vi oss retten til å gjøre våre tekniske, funksjonelle eller estetiske alle endringene som følger av utvikling. I tilfelle av den utførelse med ekstern motor, for normal drift av hetten er det nødvendig å benytte en sugeenhet (ekstern motor) av samme produsent.

Ved installasjon av apparatet anbefales det å holde en minsteavstand på 400mm mellom kjøkkenbenken og eventuelle komponenter som er plassert over ventilatoren, dette for å garantere at det ikke forekommer noen hindringer när skjermen for oppsuging skal åpnes (oppover) og lukkes (nedover), og for å lette tilgangen til ventilatorens kommandoknapper som befinner seg på skjermen.

ADVARSEL: Plasser metallboksen med de elektroniske komponentene på minst 65 cm avstand fra gass kokeplatene, eller uansett 65 cm fra ventilatorens oppsugingspunkt.

ANBEFALING: Vi anbefaler å installere metallboksen med de elektroniske komponentene på minst 10 cm avstand fra gulvet, og på tilstrekkelig avstand fra alle varmekilder (f. eks: stekeovnens side eller kokeplatene).

Dette apparatet er merket i konformitet med EU-direktivet 2012/19/EC - UK SI 2013 No.3113, Waste Electrical and Electronic Equipment (WEEE). Ved å forsikre seg om at dette produktet kasseres forskriftsmessig, bidrar brukeren med å forebygge mulige negative miljø- og helsekonsekvenser.

Symbolet på produktet eller på papirer som følger med viser at dette produktet ikke må behandles som vanlig husholdningsavfall, men må leveres til et egnet gjenvinningssenter for elektrisk og elektronisk avfall. Produktet må kasseres i henhold til lokale normer for kassering av avfall. For videre informasjon om behandling, gjenvinning og

resirkulering av dette produktet kan du kontakte egnet lokalt kontor, renovasjonskontoret for husholdningsavfall eller butikken hvor du kjøpte produktet.

Apparatet er utformet, testet og produsert i henhold til:

• Sikkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapasitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetisk kompatibilitet EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3; ETSI EN 301 489-1; ETSI EN 301 489-17; ETSI EN 300 328; IEC 62311:2019.

Forslag til riktig bruk for å redusere miljøpåvirkning: Skru PÅ ventilatorhetten på minimum hastighet når du starter matlagingen og lå den holdes i gang i noen minutter etter at matlagingen er ferdig. ∅k hastigheten kun ved store mengder røyk og damp og bruk boost-hastighet(er) kun i ekstreme situasjoner. Skift ut kullfilter når det er nødvendig for å opprettholde optimal effektivitet for odørreduksjon. Rengjør fettfilter når det er nødvendig for å opprettholde optimal effektivitet for fettfilter. Bruk maksimum diameter på kanalsystemet som er angitt i denne bruksanvisningen for å optimalisere effektivitet og minimere støy.

Bruksmåte

Ventilatorhetten er laget for å brukes med direkte avtrekk der avtrekksluften føres ut i friluft, eller med resirkulering av avtrekksluften.

Avtrekksversjon

Dampene føres ut i friluft gjennom et avløpsrør som er festet til koblingsflensen.

MERK!

Avløpsrøret er ikke medlevert, men må kjøpes separat. Diameteren i avløpsrøret må tilsvare diameteren på tilslutningsringen.

MERK!

Hvis ventilatoren er utstyrt med kullfiltre, må disse fjernes.

Filterversjon

Luften som suges opp blir renset, og fett og lukter fjernes før den føres tilbake i rommet. Hvis man vil bruke ventilatoren i denne versjonen, er det nødvendig å installere et ekstra filtersystem basert på aktivt kull.

Merk: Luften resirkuleres gjennom filtrene kull er tilbake i kjøkkenet gjennom et kanalsystem som formidler luft på en side av kabinettet.

Modellene uten sugemotor fungerer kun med direkte avtrekk og må kobles til en eksentrisk sugeenhet (ikke medlevert).

Instruksjonene for tilkobling leveres sammen med den eksentriske sugeenheten.

Montering

Før man installerer apparatet, skal man kontrollere at ingen komponenter er skadet, ellers må man kontakte forhandler og ikke fortsette med installasjonen. Dessuten skal man lese nøye alle videre instruksjoner.

• Bruke en luftevakueringsrøret, som har maksimal lengde som ikke overstiger 5 meter.
• Begrens antall bend i kanal fordi hver kurve reduserer inntaket effektivitet tilsvarer 1 meter. (Ex: Hvis man bruker n° to 90° bend, bør lengden på rørledningene ikke overstige 3 meter i lengde).
• Unngå drastiske endringer av retning.
• Bruk en kanal med en diameter fra 150 mm konstant for hele lengden.
• Bruk en ledning med sertifisert materiale.
• For unnlatelse av å følge de ovennevnte retningslinjer leverandøren vil ikke være ansvarlig for problemer eller flyte støy og ingen garanti vil bli gitt.
• Før vi gjør hullet sjekk som i den indre delen av skapet, i området for innkvartering av hetten, ikke er tilstede i strukturen av skap eller andre detaljer som kan skape problemer for riktig installasjon. Kontroller at dimensjonene på panseret og koketoppen er kompatible med møbel og deretter installasjonen er gjennomførbart.
• Før du setter skruene inn i enheten, må du sørge for at produktet er helt vinkelrett på arbeidsflaten.

Montering av panel

Installasjonen må utføres utelukkende av kvalifiserte installatører. INFORMASJON TIL INSTALLAT∅R: Ansvaret for installasjonen av hetten, inkludert kontroll av monteringssett som eventuelt følger med produktet, er installatørens hele og fulle ansvar. Herunder gjengis noen råd til installatøren. Disse er kun ment som eksempler, ikke som fullstendige anvisninger:

• Bruk et brannsikkert type PANEL (i samsvar med art. 30 i IEC/EN 60335-2-31) som er egnet for den temperaturen (minst 80°C) og luftfuktigheten (minst 93%) som nås när utstyret er i bruk.
• PANELETS totalvekt må ikke overskride 1,5 kg.
• PANELET må festes til hetten via festepunktene. Det henvises til monteringsillustrasjonene for panelet som ikke leveres sammen med hetten.
• Bruk egnede mekaniske komponenter när PANELET festes (ikke inkludert i monteringssettet). Elica fraskriver seg ethvert ansvar for personskader eller materielle skader som inntreffer som følge av en feilaktig installasjon av gipsplatene og/eller produktet.

Elica Connect

Avtrekkshetten er utstyrt med WiFi-funksjon for fjerntilkobling via appen Elica Connect.

Minimum systemkrav:

• Databehandling. Data som hentes inn fra det tilkoblede apparatet brukes for å gjøre det mulig å bruke samtlige tilkoblede tjenester. Ytterlig informasjon om behandling av innsamlet data og personvern er tilgjengelig på vår hjemmeside www.elica.com.
• Tilgjengelighet i forskjellige land. Elica Connect er tilgjengelig i visse spesifikke land. For ytterligere informasjon henvises det til vår hjemmeside www.elica.com.
• Fremtidige endringer. Elica forbeholder seg retten til å foreta fremtidige endringer i Elica Connect hvis dette anses som nødvendig. Som konsekvens vil innholdet i denne håndboken ikke nødvendigvis være komplett og derfor ses på som ledende.

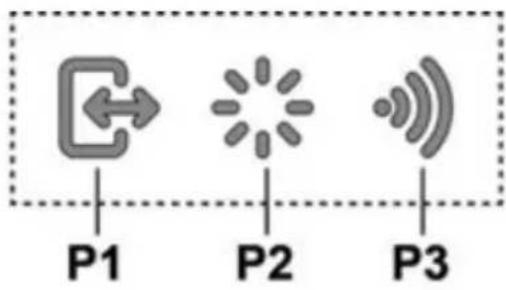

Funksjon Kontrolldisplay A

P1 P2 P3

P1. Tast for åpning/lukking av avtrekkspanel.
P2. ON/OFF-tast lampe
P3. WiFi-tilkoblingstast

P1. Tast for åpning/lukking av avtrekkspanel

Hvis panelet er LUKKET kan man trykke på tasten P1 for å slå på viften og åpne avtrekkspanelet.

Denne operasjonen gir også tilgang til kontroldisplayet B, som styrer motor og belysning.

Hvis panelet er ÅPENT kan man trykke på tasten P1 for å slå av viften og lukke avtrekkspanelet. Denne operasjonen stanser alle aktive motor- og belysningsfunksjoner umiddelbart.

Merknad: Hvis panelet er lukket eller i bevegelse vil kontrolldisplayet forbli deaktivert. Når panelet er helt åpent vil det være mulig å bruke display B.

P2. ON/OFF-tast lampe

Hvis panelet er LUKKET kan man trykke på tasten P2 for å slå på viften og åpne avtrekkspanelet. Lysene vil først tennes når viftekassen er helt åpen.

Hvis panelet er ÅPENT kan man kun slå lysene til viften av og på.

Merknad: Lampetasten P2 styrer ikke dimming av lysene og kan ikke brukes til å slå av viften.

P3. WiFi-tast

- Konfigurasjon av WiFi: Hvis WiFi-funksjonen ikke er blitt konfigurert må man holde inne i 2 sekunder for å gå til konfigurasjonsmodus for WiFi og deretter følge instruksjonene i appen for å fullføre prosedyren.

Underveis i konfigurasjonsprosedyren vil tasten tennes og vise tilkoblingsstatus (se tabell med WiFi-statuser)

For å avbryte WiFi-konfigurasjonsprosedyren holder man inne tasten i 2 sekunder när lyset blinker hurtig.

Når WiFi-funksjonen er blitt konfigurert kan innstillingene endres når som helst ved å holde inne tasten i 6 sekunder for å nullstille WiFi-parametrene (lyset i tasten slukker) og deretter gjenta konfigurasjonsprosedyren.

- Aktivering/deaktivering av WiFi: Etter å ha foretatt konfigurasjonen er et mulig å deaktivere/aktivere WiFi-funksjonen. Hold tasten inne i 2 sekunder for å deaktivere/aktivere WiFi-funksjonen. Deaktivering av funksjonen vil ikke medføre at WiFi-parametrene går tapt.

Tabell med WiFi-statuser

WiFi-tast	Enhetens tilkoblingsstatus
Lampe slukket	WiFi ikke konfigurert eller avslått
Lampe lyser uavbrutt	WiFi tilkoblet
Lampe blinker hurtig	Forsøker å koble til WiFi-ruter
Lampe blinker langsomt	Forsøker å koble til Elicas cloud-tjeneste
Lampe tent med kort blinkene lys	Mottar fjernkommando (f.eks. motor eller lys på)

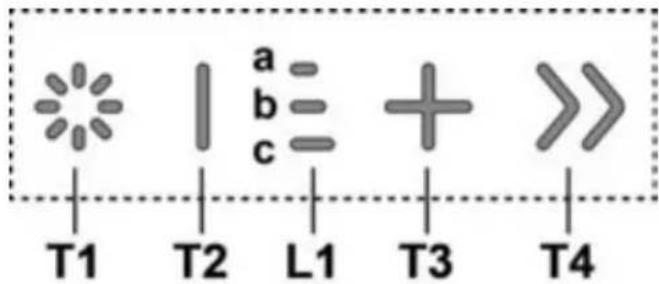

Kontrolldisplay B

a b c + >> T1 T2 L1 T3 T4

T1. ON/OFF-tast lampe
T2. Redusere avtrekkshastighet / Motor av
L1. Hastighetslampe aktivert
T3. Motor på / ∅ke avtrekkshastighet
T4. "BOOST"-funksionstast - intensiv hastighet -

T1: ON/OFF-tast lampe for å slå av og på lampe.

Hvis man holder inne tasten T1 er det mulig å øke/redusere lysintensiteten.

T2: Redusere hastighet / Motor av

trykk på tasten for å redusere avtrekkshastigheten inntil ventilatoren slår seg helt av. trykk og hold inn for å slå av ventilatoren umiddelbart.

T3: Tast for hastighetsøkning

trykk for å slå på ventilatoren trykk for å øke avtrekkseffekt.

T4: "BOOST"-funksjonstast - intensiv hastighet -

trykk på T4 for å aktivere tidsbegrenset intensiv avtrekkshastighet "BOOST 1" som varer i 30 minutter denne forlengede tiden er blitt programmert for å brukes til mattilberedelser hvor det produseres mye røyk Merk: när det er gått 30 minutter vil ventilatoren gå tilbake til den foregående avtrekkshastigheten ***

Når motoren står på i "BOOST 1" kan man trykke nok engang på T4 for å aktivere tidsbegrenset intensiv avtrekkshastighet "BOOST 2" som varer i 7 minutter

Merk: när det er gått 7 minutter vil ventilatoren gå tilbake til den foregående avtrekkshastigheten *** Merk: Hvis man trykker nok engang på T4 i løpet av de 7 minuttene, går man tilbake til den foregående avtrekkshastigheten ***

når man er i funksjonsmodus "BOOST1" og "BOOST2" kan man trykke på:

T2 for å gå tilbake til den foregående avtrekkshastigheten ***

T3 for å gå tilbake til avtrekkshastighet 3

*** den foregående avtrekkshastigheten vil vises med LED- varsellampene L1 Hvis intensiv hastighet er blitt stilt inn när viften var avslått, vil motoren slå seg av när tiden løper ut.

Når funksjonene "BOOST" er i bruk vil symbolet T4 blinke ("BOOST 1": hvitt lys - "BOOST 2": blått lys)

Metningsindikator filter

Ved faste intervaller vil ventilatoren varsle om at filtrene må vedlikeholdes. LED-lampe L1 (a-b-c) er tent og blinker (alle lamper blinker samtidig): fettfiltrene må vedlikeholdes.

LED-lampe L1 (a-b-c) er tent og blinker vekselvis (lampene tennes en etter en): aktivt karbonfilter må vedlikeholdes.

Merknad: Signalet for mettet filter vises de første 10 sekundene etter at ventilatoren er blitt slått på, og i løpet av denne tiden må man eventuelt foreta tilbakestilling av indikatorene for filtermetning.

Aktivering av indikator for filtermetning:

Hold inne tasten T3 LED-lampen L1 (a-b-c) slår seg av og på (lampene blinker samtidig eller tennes en etter en avhengig av type filter som skal tilbakestilles). Det vil avgis et akustisk signal som bekrefter at tilbakestillingen var vellykket.

Aktivere indikator for filtermetning

Merk: Denne operasjonen må utføres med ventilatoren avslått.

- Fettfiltre

Denne indikatoren er vanligvis aktivert Første gang tastene T3 og T2 holdes inne

hvis indikatoren er aktiv vil tasten T3 tennes trykk på tasten T2 for å deaktivere den hvis indikatoren er deaktivert vil tasten T2 tennes trykk på tasten T3 for å aktivere den

- Aktivt karbonfilter

Denne er normalt deaktivert Andre gang tastene T3 og T2 holdes inne

hvis indikatoren er aktiv vil tasten T3 tennes trykk på tasten T2 for å deaktivere den hvis indikatoren er deaktivert vil tasten T2 tennes trykk på tasten T3 for å aktivere den

Merk: Tredje gang tastene T3 og T2 holdes inne går man ut av innstillingsmenyen.

Vedlikehold

Rengjøring

Til rengjøring skal det KUN benyttes en klut fuktet med et nøytralt rengjøringsmiddel. VERKT∅Y ELLER APPARATER SKAL IKKE BRUKES TIL RENGJ∅RING!

Unngå bruk av slipende eller etsende produkter. ALKOHOL SKAL IKKE BRUKES!

Fettfilteret

Fanger kokefettpartikler.

Dette må rengjøres en gang i måneden (eller når det elektroniske systemet viser at filteret er skittent – hvis din modell har denne funksjonen), med milde (ikke aggressive) rengjøringsmidler, for hånd eller i oppvaskmaskin ved lav temperatur og med kort syklus.

Ved vask i oppvaskmaskin kan fettfilteret i metall miste fargen, men dets filterkarakteristikker endres absolutt ikke.

Montering og demontering av fettfiltrene og kullfiltre bør gjøres ved hjelp av flyttbare transport av panseret i åpen stilling.

Deretter fjerne frontpanelet mens du trekker på toppen av hver side sikret panel roterer forover, og slipper "tilgang til fettfiltrene.

Fig. 18-21

Holder tilbake ubehagelige lukter fra matlaging.

Karbonfilteret kan vaskes annenhver måned (eller når det elektroniske systemet viser at filteret er skittent – hvis din modell har denne funksjonen) i varmt vann og med egnede rengjøringsmidler, eller i oppvaskmaskin ved 65°C (hvis man vasker det i oppvaskmaskin må det vaskes med full syklus uten annen oppvask i maskinen).

Vri ut overflödig vann uten å ødelegge filteret, og sett det deretter i stekeovnen ved 100°C i 10 minutter for å tørke det ordentlig.

Skift ut "madrassen" hvert 3. år og ellers hver gang stoffet er skadet.

Etter å ha fjernet fettfiltrene, kan du sette inn kullfiltre (følger ikke med).

Utskifting av lyspærer

LED-lysene garanterer optimal belysning, har opptil 10 ganger lengre varighet enn tradisjonelle lyspærer og tillater en strømsparing på 90 %.

Vennligst ta kontakt med autorisert kontor for reservedeler for å bytte ut lyspæren.

Produktet er designet, testet og produceret i henhold til:

- Sikkerhed: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Kapacitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3; ETSI EN 301 489-1; ETSI EN 301 489-17; ETSI EN 300 328; IEC 62311:2019.

"BOOST 1", som er tidsindstillet til 30 minutter

Panelet drejer fremad og giver adgang til fedtfiltrene.

Fig. 18-21
