GETUP PRF0162784 - Cucina ELICA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante/filtrante
Marca	Elica
Modello	GETUP PRF0162784
Utilizzo	Versione aspirante (scarico esterno) o filtrante (ricircolo interno con filtro a carbone attivo)
Alimentazione elettrica	Collegamento elettrico tramite presa o diretto; richiede interruttore magnetotermico normalizzato; tensione sulla targhetta
Funzioni principali	WiFi integrato, comandi tattili, 3 velocità + Boost (2 livelli), illuminazione LED a intensità variabile, pannello di aspirazione motorizzato
Controllo	Schermo A (apertura/chiusura pannello, illuminazione, WiFi) e schermo B (velocità motore, illuminazione, Boost)
Connettività	WiFi 2.4 GHz (b/g/n) tramite app Elica Connect
Filtri	Filtro antigrasso metallico lavabile (in lavastoviglie o a mano); filtro a carbone attivo lavabile (opzionale per versione ricircolo)
Manutenzione e pulizia	Pulire il filtro antigrasso una volta al mese; filtro a carbone ogni 2 mesi; pulire l'esterno con panno umido e detergente neutro; non usare prodotti abrasivi o alcol
Sicurezza	Interruttori di sicurezza sul pannello, arresto automatico in caso di apertura, non usare senza lampada o griglia, distanze di sicurezza per installazione
Illuminazione	LED con intensità variabile (tramite tasto T1 sullo schermo B)
Indicazione saturazione filtri	Spie L1 lampeggianti: insieme per filtro antigrasso, alternativamente per filtro a carbone; reset con pressione lunga su T3
Ricambi e riparabilità	Contattare il servizio assistenza Elica per la sostituzione delle lampade LED e di altri pezzi
Informazioni generali	Conforme alle norme EN/IEC 60335, EN/IEC 61591, EN 55014, ecc.; peso e dimensioni non specificati

Domande frequenti - GETUP PRF0162784 ELICA

Come installare la cappa in versione aspirante?

Per la versione aspirante, il condotto di scarico (non fornito) deve essere collegato al bocchettone sopra la cappa. Il diametro deve essere uguale a quello del bocchettone (150 mm). Rimuovere il filtro a carbone se presente. Rispettare le distanze minime di sicurezza (65 cm dal piano di cottura per il contenitore elettronico) e utilizzare un condotto di materiale approvato.

Posso usare la cappa senza filtro a carbone?

Sì, se si utilizza la cappa in versione aspirante (scarico esterno). Il filtro a carbone è necessario solo per la versione filtrante (ricircolo interno). Se si ha un filtro a carbone installato, rimuoverlo per la versione aspirante.

Come collegare la cappa al WiFi?

Assicurarsi che il router WiFi 2.4 GHz sia acceso. Sullo schermo A, premere per circa 2 secondi il tasto P3 (WiFi). Seguire le istruzioni dell'app Elica Connect sul proprio smartphone (Android o iOS). Il tasto lampeggia rapidamente durante la configurazione; una volta connesso, rimane acceso fisso.

Cosa significano le spie lampeggianti sullo schermo B?

Se le spie L1 (a, b, c) lampeggiano insieme, indica che il filtro antigrasso deve essere pulito. Se lampeggiano in alternanza (una dopo l'altra), indica che il filtro a carbone deve essere pulito o sostituito. Per resettare, tenere premuto il tasto T3 fino a quando le spie si spengono.

Come pulire i filtri antigrasso?

Rimuovere il pannello frontale tirando nella parte superiore su entrambi i lati. I filtri antigrasso metallici si smontano. Lavarli una volta al mese a mano con un detergente non aggressivo, o in lavastoviglie a bassa temperatura e ciclo breve. La lavastoviglie può scolorire i filtri ma non altera la loro efficacia.

Con quale frequenza devo sostituire il filtro a carbone?

Il filtro a carbone attivo lavabile può essere pulito ogni 2 mesi. Per pulirlo, lavare a 65°C in lavastoviglie (senza stoviglie) o in acqua calda con un detergente adatto. Asciugare in forno a 100°C per 10 minuti. Sostituire il cuscinetto ogni 3 anni o se il filtro è danneggiato.

La cappa non si accende, cosa fare?

Verificare innanzitutto l'alimentazione elettrica: che la spina sia inserita e che l'interruttore magnetotermico non sia scattato. Se il pannello di aspirazione è chiuso, premere P1 per aprirlo. Se non succede nulla, contattare il servizio assistenza Elica. Non tentare di riparare da soli.

Come regolare l'intensità dell'illuminazione?

Sullo schermo B, tenere premuto il tasto T1 (illuminazione) per variare l'intensità della luce LED. Rilasciare quando si raggiunge l'intensità desiderata. Le luci si accendono solo quando il pannello di aspirazione è completamente aperto.

Posso comandare la cappa a distanza?

Sì, grazie alla funzione WiFi e all'app Elica Connect, è possibile controllare a distanza la velocità del motore, l'illuminazione e ricevere notifiche. È anche possibile utilizzare assistenti vocali compatibili (verificare nell'app). Assicurarsi che la cappa sia connessa al WiFi.

Cosa fare se il pannello di aspirazione non si apre?

Verificare che nessun ostacolo blocchi il movimento del pannello. Se il problema persiste, la cappa è dotata di interruttori di sicurezza che impediscono l'apertura in caso di anomalia. Provare a spegnere la cappa (tasto P1) e riaccendere. Se il difetto continua, contattare il servizio post-vendita.

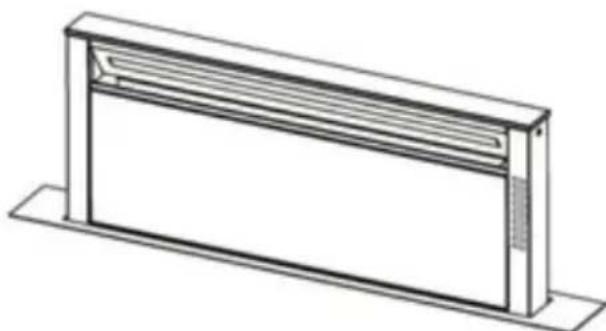

MANUALE UTENTE GETUP PRF0162784 ELICA

IT Istruzioni di montaggio e d'uso

IT "Scarica la App ELICA CONNECT per accedere a tutti i vantaggi del tuo prodotto connesso.

Segui le istruzioni riportate nel foglio illustrativo applicato sul prodotto"

IT "E' possible controllare la tua cappa Elica tramite comandi vocali.

Scopri nella APP ELICA CONNECT con quali assistenti vocali la tua cappa è compatibile".

Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

La cappa può avere estetiche differenti rispetto a quanto illustrato nei disegni di questo libretto, comunque le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.

• E' importante conservare tutti i manuali che accompagnano il prodotto per poterli consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto.
• Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
• Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
• Verificare l'integrità della cappa prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

Nota: I particolari contrassegnati con il simbolo "(*)" sono accessori opzionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.

Avvertenze

- Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

- Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro. - L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti.

• I bambini devono essere controllati affinché non giochino con l'apparecchio.

• La pulizia e la manutenzione non deve essere effettuata da bambini senza sorveglianza.

• Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.

• La cappa va frequentemente pulita sia internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispettare comunque quanto espressamente indicato nelle istruzioni di manutenzione. L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.
• E' severamente vietato fare cibi alla fiamma sotto la cappa.
• Per la sostituzione della lampada utilizzare solo il tipo lampada indicato nella sezione manutenzione /sostituzione lampada di questo manuale.

L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso.

La frittura deve essere fatta sotto controllo onde evitare che l'olio surriscaldato prenda fuoco.

ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.

• Non collegare l'apparecchio alla rete elettrica finché l'installazione non è totalmente completata.
• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
• L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

ATTENZIONE! La mancata installazione di viti e dispositivi di

fissaggio in conformità di queste istruzioni può comportare rischi di natura elettrica.

• Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
• Mai utilizzare la cappa senza griglia correttamente montata!
• La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato.
• Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto.
• Utilizzare la lunghezza corretta per le viti che sono identificati nella Guida all'installazione.
• In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificato similare.

ATTENZIONE! Non utilizzare con un programmatore, timer, telecomando separato o qualsiasi altro dispositivo che si attiva automaticamente.

Collegamento Elettrico

L'allacciamento della cappa alla rete elettrica deve essere effettuato da personale tecnico qualificato e specializzato.

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile anche dopo l'installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche dopo installazione, applicare un interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione.

ATTENZIONE! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

Installazione

Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto.

Nota: l'installazione deve essere eseguita in modo che sia sempre garantita l'accessibilità della cappa e dei componenti elettronici per eventuali interventi in assistenza tecnica. Nota: Il cavo che connette il motore remoto alla cappa ha una lunghezza di 3 mt.

Attenzione! Non tagliare il cavo di collegamento tra cappa e motore per non perdere il diritto alla garanzia.

Durante la movimentazione della cappa non posizionare le mani nel raggio di azione del pannello di aspirazione (carrello) estraibile

La cappa è provvista di interruttori di sicurezza che inibiscono il funzionamento quando viene sganciato il pannello anteriore filtri.

Nell'intento costante di migliorare i nostri prodotti, ci riserviamo il diritto di apportare alle loro caratteristiche tecniche, funzionali o estetiche tutte le modifiche derivanti dalla loro evoluzione. Nel caso di versione con motore esterno, per il normale funzionamento della cappa è necessario utilizzare un gruppo aspirante (motore esterno) della stessa casa produttrice.

Nell'installazione del prodotto, si consiglia di mantenere una distanza minima di 400mm trà il piano di lavoro ed eventuali componenti posti al di sopra della cappa.

Questo per rendere priva di ostacoli la corsa verso l'alto (apertura) e verso il basso (chiusura) del pannello di aspirazione, e per agevolare l'accesso ai comandi della cappa posti sul pannello.

AVVERTIMENTO: Posizionare la scatola metallica contenente i componenti elettronici ad una distanza non inferiore a 65 cm dal piano cottura a gas o comunque a 65 cm dal punto di aspirazione della cappa.

RACCOMANDAZIONE: Vi raccomandiamo di installare la scatola metallica contenente i componenti elettronici almeno a 10 cm dal suolo e ad una distanza sufficiente da tutte le fonti di calore (es: lato di un forno, o piano cottura).

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC - UK SI 2013 No.3113, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute.

Il simbolo nel prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

- Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3; ETSI EN 301 489-1; ETSI EN 301 489-17; ETSI EN 300 328; IEC 62311:2019.

Suggerimenti per un corretto utilizzo al fine di ridurre l'impatto ambientale: Quando iniziate a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minuti anche dopo il termine della cottura. Aumentare la velocità solo in caso di grandi quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficiente il sistema di riduzione degli odori, sostituire, quando è necessario, il/i filtro/i carbone. Per mantenere ben efficiente il filtro del grasso, pulirlo in caso di necessità. Per ottimizzare l'efficienza e minimizzare i rumori, utilizzare il diametro massimo del sistema di canalizzazione indicato in questo manuale.

Utilizzazione

La cappa è realizzata per essere utilizzata in versione aspirante ad evacuazione esterna o filtrante a ricircolo interno.

Versione aspirante

I vapori vengono evacuati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.

ATTENZIONE!

Il tubo di evacuazione non è fornito e va acquistato.

Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

ATTENZIONE!

Se la cappa è provvista di filtro/i a carbone, questo/i deve/devono essere rimosso/i.

Versione filtrante

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Per utilizzare la cappa in questa versione è necessario installare un sistema di filtraggio aggiuntivo a base di carboni attivi.

Nota: L'aria riciclata attraverso i filtri carbone viene rinviata nella cucina attraverso un condotto che convoglia l'aria su un lato del mobile.

I modelli senza motore di aspirazione funzionano solo in versione aspirante e debbono essere collegati ad una unità periferica di aspirazione (non fornita).

Le istruzioni di collegamento sono fornite con l'unità periferica di aspirazione.

Montaggio

Prima di procedere nell'installazione dell'apparecchio verificare che tutti i componenti non siano danneggiati, in caso contrario contattare il rivenditore e non proseguire con l'installazione. Inoltre leggere attentamente tutte le istruzioni di seguito riportate.

• Utilizzare un tubo di evacuazione aria che abbia la lunghezza massima non superiore a 5 metri.
• Limitare il numero di curve nella canalizzazione poiché ogni curva riduce l'efficienza di aspirazione equiparata a 1 metro lineare. (Es: se si utilizzano n°2 curve a 90°, la lunghezza della canalizzazione non dovrebbe superare i 3 metri di lunghezza).
• Evitare cambiamenti drastici di direzione.
• Utilizzare un condotto con diametro da 150mm costante per tutta la lunghezza.
• Utilizzare un condotto di materiale approvato normativamente.
• Per il mancato rispetto delle precedenti istruzioni la ditta

fornitrice non risponderà per problemi di portata o rumorosità e nessuna garanzia sarà prestata.

• Prima di effettuare il foro controllare che nella parte interna del mobile, in corrispondenza della zona di alloggio della cappa, non sia presente la struttura del mobile o altri particolari che potrebbero creare problemi per la corretta installazione. Verificare che gli ingombri della cappa e del piano cottura siano compatibili con il mobile e quindi sia fattibile l'installazione.
• Prima di inserire le viti nel mobile assicurarsi che il prodotto sia perfettamente perpendicolare al piano di lavoro.

Montaggio Pannello

(solo per modelli dove il pannello non viene fornito nella cappa)

ATTENZIONE!

l'installazione va eseguita esclusivamente da installatori qualificati. PER L'INSTALLATORE: la responsabilità per l'installazione della cappa, inclusa la verifica della conformità del kit di fissaggio eventualmente incluso nel prodotto, resta ad esclusivo carico dell'installatore. Di seguito, a titolo esemplificativo e non esaustivo, alcune indicazioni utili all'installatore:

• utilizzare un tipo di PANNELLO ignifugo (conforme all'art. 30 della IEC/EN 60335-2-31), adatto alle condizioni operative di temperatura (almeno 80°C) e umidità (almeno 93%) raggiunte in applicazione;
• peso totale del PANNELLO utilizzato non superiore ai 1,5 kg;
• fissare il PANNELLO alla cappa attraverso i punti di fissaggio. Vedere le illustrazioni dedicate al montaggio del pannello non fornito nella cappa.
• per il fissaggio del PANNELLO utilizzare componenti meccanici idonei (non inclusi nel kit di montaggio). Elica declina ogni responsabilità per danni a persone o cose derivanti da una incorretta installazione del cartongesso e/o del prodotto.

Elica Connect

La cappa è dotata di funzionalità WiFi per la connessione remota tramite l'app Elica Connect.

Requisiti minimi di sistema:

• Router wireless 2.4GHz WiFi b/g/n
• Smartphone Android o iOS. Verificare sugli store la compatibilità dell'app con la versione del sistema operativo del proprio smartphone.

Nota: Il fabbricante ELICA dichiara che questo modello di elettrodomestico con apparecchiatura radio modulo WiFi è conforme alla direttiva 2014/53/UE.

L'apparecchiatura radio opera nella banda di frequenza ISM a 2.4GHz, la massima potenza a radiofrequenza trasmessa non eccede 20 dBm (e.i.r.p.).

Avvertenze:

• Tutela dei dati. I dati che l'apparecchio connesso rileva sono raccolti per consentire l'utilizzo di tutti i servizi dell'elettrodomestico connesso. Ulteriori informazioni sulle modalità del trattamento dei dati raccolti e sulla informativa privacy sono disponibili sul sito www.elica.com.
• Disponibilità nei paesi. Il servizio Elica Connect è disponibile in specifici paesi. Per ulteriori informazioni visitare la sezione dedicata del sito www.elica.com.
• Modifiche future. Elica si riserva di apportare tutte le modifiche che riterrà utili al miglioramento del servizio Elica Connect. Di conseguenza le descrizioni contenute in questo manuale non sono impegnative ed hanno un valore indicativo.

Funzionamento

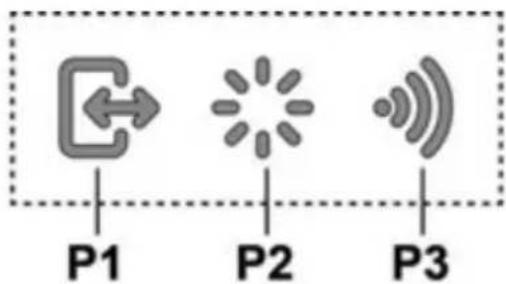

Display Comandi A

P1. Tasto apertura/chiusura pannello aspirazione.

P2. Tasto luce ON/OFF

P3. Tasto connessione WiFi

P1. Tasto apertura/chiusura pannello aspirazione

Se il pannello è CHIUSO, con una pressione del tasto P1, la cappa si accenderà, e si alzerà il pannello di aspirazione. Questa operazione darà anche accesso al display comandi B, che gestisce motore e illuminazione.

Se il pannello è APERTO, con una pressione del tasto P1, si spegnerà la cappa, questo farà chiude il pannello di aspirazione. Questa operazione, arresta immediatamente tutte le funzioni attive di motore ed illuminazione.

Nota: Con il pannello chiuso o in movimento, il display comandi B rimarrà disattivato. Quando il pannello sarà completamente aperto sarà possibile utilizzare il display B.

P2. Tasto luce ON/OFF

Se il pannello è CHIUSO, con una pressione del tasto P2, la cappa si accenderà, si alzerà il pannello di aspirazione e le luci si accenderanno solo alla completa apertura del cassetto. Se il pannello è APERTO, si potranno gestire solamente accensione e spegnimento delle luci della cappa.

Nota: Il tasto luce P2 non gestisce la Dimmerazione delle Luci e non gestisce lo spegnimento dalla cappa.

P3. Tasto WiFi

- Configurazione WiFi: se la funzionalità WiFi non è configurata, premere per circa 2 secondi per entrare in modalità configurazione WiFi e seguire le istruzioni sulla App per completare la procedura. Durante la procedura di configurazione il tasto si illumina indicando lo stato della connettività (vedi Tabella stato WiFi)

Per interrompere la procedura di configurazione WiFi, premere per circa 2 secondi quando il tasto è acceso a luce pulsante veloce.

Una volta configurata la funzionalità WiFi, se si desidera modificarla premere per circa 6 secondi per resettare i parametri WiFi (il tasto si spegne) e ripetere la procedura di configurazione.

- Attivazione/disattivazione WiFi: dopo aver effettuato la configurazione, è possibile disattivare/attivare la funzionalità WiFi. Premere per circa 2 secondi per disattivare/attivare la funzionalità WiFi. La disattivazione della funzionalità non comporta la perdita dei parametri WiFi.

Tabella stato WiFi

Tasto WiFi	Stato connessione dispositivo
Luce spenta	WiFi non configurato o spento
Luce accesa fissa	WiFi connesso
Luce pulsante veloce	Tentativo di connessione al router WiFi
Luce pulsante lento	Tentativo di connessione al cloud Elica
Luce accesa con breve luce pulsante	Ricezione di un comando da remoto (es. accensione motore o luce)

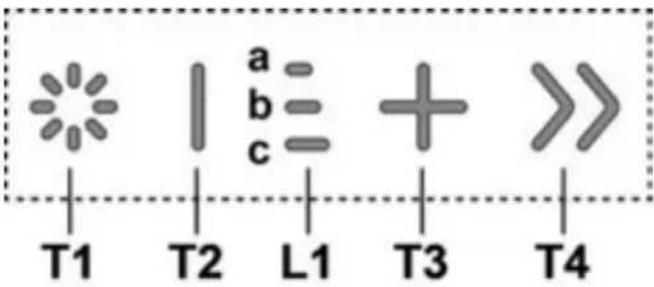

Display Comandi B

T1. Tasto luce ON/OFF
T2. Tasto Decremento velocità di aspirazione / Spegnimento motore
L1. Led di segnalazione velocità attiva

T3. Tasto Accensione motore / Incremento velocità di aspirazione

T4. Tasto funzione "BOOST" – velocità intensive -

T1 : Tasto luce ON/OFF

per accendere e spegnere la luce.

Con una pressione prolungata del tasto T1 è possibile aumentare / diminuire l'intensità della luce.

T2 : Tasto decremento velocità / Spegnimento motore premere per diminuire la potenza di aspirazione, fino allo spegnimento della cappa.

premere e mantenere premuto per spegnere direttamente la cappa.

L1: Led di segnalazione velocità attiva

i LED centrali si illuminano in base alla velocità di aspirazione attiva/utilizzata:

1 velocità si accenderà il led a

2 velocità si accenderanno i led a+b

3 velocità si accenderanno i led a+b+c

T3: Tasto incremento velocità

premere per accendere la cappa premere per incrementare la potenza di aspirazione.

T4: Tasto funzione "BOOST" – velocità intensive - premere T4 per attivare la velocità di aspirazione intensiva

"BOOST 1", temporizzata per 30 minuti

questa temporizzazione prolungata è stata concepita per garantire un tempo utile per cotture ad alto contenuto di fumi

Nota : trascorsi i 30 minuti, la cappa tornerà alla velocità di aspirazione precedentemente impostata ***

da motore acceso in "BOOST 1", premere ancora T4 per attivare la velocità di aspirazione intensiva "BOOST 2", temporizzata per 7 minuti

Nota : trascorsi i 7 minuti, la cappa tornerà alla velocità di aspirazione precedentemente impostata ***

Nota : premendo ancora T4, durante i 7 minuti, si torna alla velocità di aspirazione precedentemente impostata ***

durante le funzioni "BOOST1" e "BOOST2" attive, premendo :

T2 si torna alla velocità di aspirazione precedentemente impostata ***

T3 si torna in 3° velocità di aspirazione.

*** la velocità di aspirazione precedente rimane visualizzabile tramite i LED di segnalazione L1

se si è impostata la velocità intensiva direttamente da cappa spenta, al termine della temporizzazione il motore si spegne.

Durante l'utilizzo delle funzioni "BOOST" il simbolo T4 lampeggia

( "BOOST 1": luce bianca - "BOOST 2": luce blu)

Indicatori di Saturazione filtri

Ad intervalli regolari la cappa segnala la necessità di eseguire la manutenzione dei filtri.

LED L1 (a-b-c) acceso a luce lampeggiante (tutte le spie luminose lampeggiano insieme) : eseguire la manutenzione del filtro grassi.

LED L1 (a-b-c) acceso a luce alternata (le spie luminose si accendono in sequenza): eseguire la manutenzione del filtro carbone attivo

Nota: La segnalazione di saturazione dei filtri è visibile entro i primi 10 secondi dall'accensione della cappa, entro questo tempo va eseguito il reset degli indicatori di saturazione.

Reset indicatori saturazione filtri:

Pressione prolungata del tasto T3

LED L1 (a-b-c) si accende e si spegne (a seconda del tipo di filtro per cui si esegue il reset, le spie luminose lampeggiano insieme o si accendono in sequenza); verrà emesso un segnale acustico a conferma della corretta esecuzione del reset.

Attivazione indicatore saturazione filtri

Nota: questa operazione va eseguita a cappa spenta.

- Filtro grassi

Questo indicatore è normalmente attivato

1° pressione prolungata dei tasti T3 e T2

se l'indicatore è attivo si accende il tasto T3 premere il tasto T2, per disattivarlo se l'indicatore è disattivato si accende il tasto T2 premere il tasto T3, per attivarlo

- Filtro carbone attivo

Questo indicatore è normalmente disattivato 2° pressione prolungata dei tasti T3 e T2

se l'indicatore è attivo si accend il tasto T3 premere il tasto T2, per disattivarlo se l'indicatore è disattivato si accende il tasto T2 premere il tasto T3, per attivarlo

Nota : 3° pressione prolungata dei tasti T3 e T2 si esce dal menù impostazioni.

Manutenzione

Pulizia

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA! Evitare l'uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!

Filtro antigrasso

Trattiene le particelle di grasso derivanti dalla cottura.

Deve essere pulito una volta al mese (o quando il sistema di indicazione di saturazione dei filtri - se previsto sul modello in possesso- indica questa necessità), con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico può scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Il montaggio e smontaggio dei filtri antigrasso e dei filtri carbone va effettuato con il carrello estraibile della cappa in posizione aperta.

Quindi rimuovere il pannello frontale tirando

contemporaneamente sulla parte superiore di ogni lato. Il pannello ruota in avanti, liberando I'accesso ai filtri antigrasso.

Fig. 18-21

Filtro ai carboni attivi (Solo per Versione Filtrante) Trattiene gli odori sgradevoli derivanti dalla cottura.

Filtro ai carboni attivi lavabile

Il filtro al carbone può essere lavato ogni due mesi (o quando il sistema di indicazione di saturazione dei filtri - se previsto sul modello in possesso- indica questa necessità) in acqua calda e detergenti idonei o in lavastoviglie a 65°C (in caso di lavaggio in lavastoviglie eseguire il ciclo di lavaggio completo senza stoviglie all'interno).

Togliere l'acqua in eccesso senza rovinare il filtro, dopodiché riporlo nel forno per 10 minuti a 100°C per asciugarlo definitivamente.

Sostituire il materassino ogni 3 anni e ogni volta che il panno risulta danneggiato.

Dopo aver tolto i filtri antigrasso, è possibile inserire i filtri carbone (non in dotazione).

Sostituzione Lampade

La cappa è dotata di un sistema di illuminazione basato sulla tecnologia LED.

I LED garantiscono una illuminazione ottimale, una durata fino a 10 volte maggiore delle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica.

Per la sostituzione delle lampade, contattare il centro autorizzato per i ricambi.

Jos tuulettimessa on hiilisuodattimet, ne on irrotettava.

Suodattava malli
