Vrsta izdelka	Večnamensko brezžično orodje
Znamka	EGO
Model	MHSC2000E
Nazivna napetost	56 V
Vrsta baterije	Litij-ionska (združljiva z BA1120E, BA2240E, BA2800, BA3360, BA4200)
Teža motornega bloka	2,73 kg (brez baterije)
Teža škarje za obrezovanje na palici	2,28 kg (brez baterije, brez ohišja)
Teža podaljška za obrezovanje vej	1,89 kg (z zaščito vodila)
Teža podaljška za obrezovanje robov	1,59 kg (brez baterije)
Dolžina rezila (škarje za obrezovanje)	51 cm
Največja rezalna zmogljivost (škarje za obrezovanje)	26 mm
Dolžina vodila verige (obrezovalnik vej)	250 mm
Korak verige (obrezovalnik vej)	9,5 mm
Širina reza (obrezovalnik robov)	38 cm
Premer rezalne nitke	2,4 mm
Zajamčena raven zvočne moči (škarje za obrezovanje)	95 dB(A)
Zajamčena raven zvočne moči (obrezovalnik vej)	104 dB(A)
Zajamčena raven zvočne moči (obrezovalnik robov)	96 dB(A)
Vibracije (škarje za obrezovanje, sprednji ročaj)	2,8 m/s² (K=1,5 m/s²)
Vibracije (obrezovalnik vej, sprednji ročaj)	2,1 m/s² (K=1,5 m/s²)
Vibracije (obrezovalnik robov, sprednji ročaj)	1,1 m/s² (K=1,5 m/s²)
Vrsta mazanja (obrezovalnik vej)	Olje za verigo in vodilo (rezervoar 20 ml)
Zaščita	Priporočljiva uporaba očal, rokavic, zaščite sluha in čelade
Garancija	Glejte politiko EGO na egopowerplus.com

Pogosto zastavljena vprašanja - MHSC2000E EGO

Kako sestaviti nastavek za škarje za obrezovanje na motorni blok?

Ustavite motor in odstranite baterijo. Odvijte krilni gumb, poravnajte puščice na gredi nastavka in sklopki, nato potisnite do klika. Trdno privijte krilni gumb.

Kako nastaviti kot rezila škarj za obrezovanje?

Pritisnite sprožilec nastavitvene ročice, premaknite ročico, da izberete med 12 položaji (0° do 45° navzgor, 0° do 90° navzdol). Spustite sprožilec, dokler ne slišite klika za zaklepanje.

Katero olje uporabiti za mazanje verige obrezovalnika vej?

Uporabite olje za verigo in vodilo OREGON za optimalne rezultate. Ne uporabljajte umazanih ali rabljenih olj. Rezervoar ima prostornino 20 ml.

Kako zamenjati rezalno nitko obrezovalnika robov?

Odstranite baterijo. Zavrtite ohišje koluta, da poravnate črte LOAD z ušesci. Vstavite 5 m nitke premera 2,4 mm, navijte z vrtenjem v smeri puščice, dokler ne ostane 14 cm nitke. Ponovno namestite ohišje.

Katere baterije so združljive z MHSC2000E?

Naslednje baterije EGO: BA1120E, BA2240E, BA2800, BA3360, BA4200. Uporabljajte polnilnika CH2100E ali CH5500E.

Kako vklopiti in izklopiti motorni blok?

Za vklop pritisnite in držite gumb za sprostitev, nato pritisnite sprožilno stikalo. Za izklop spustite sprožilec.

Kaj storiti v primeru prekomernih vibracij?

Takoj ustavite orodje in odstranite baterijo. Preverite rezila (korozija, zvijanje, popuščanje) in po potrebi namažite. Če težave ne odpravite, se obrnite na servisni center EGO.

Kako shraniti orodje po uporabi?

Odstranite baterijo. Očistite orodje, pokrijte rezilo z zaščito. Pri škarjah za obrezovanje zložite v položaj za shranjevanje. Shranjujte na suhem, zaklenjenem mestu, izven dosega otrok.

Ali lahko orodje uporabljam v dežju?

Ne. Orodja ne uporabljajte v dežju ali vlažnih pogojih. Baterije ne polnite v dežju. To lahko povzroči električni udar.

Kako očistiti rezila škarj za obrezovanje?

Uporabite mehko krtačo za odstranitev ostankov. Za smolo poškropite topilo za smolo na rezila in na kratko zaženite motor. Ne uporabljajte vode ali agresivnih topil.

NAVODILA ZA UPORABO MHSC2000E EGO

Elektricne opreme, polnilnika baterij in baterij/baterij, ki jih je mogoce polniti, ne odvrzite med gospodinjske opadke!

V skladu z evropskim zakonom 2012/19/ EU glede elektricne in elektronske opreme, ki ni vec uporabna, in v skladu z evropskim zakonom 2006/66/EC gledePokvarjenih ali izrabljenih baterijskih sklopop/baterij, je treba baterije zbrati ločeno.

Cé elektrïne naprave odvržete na smetisca, lahko nevarne snovi pronicajo v podtalnico in takto pridejo v prehranjevalno verigo, s cimer ogrozijo vase zdravje in dobro počutje.

EK MEGFELELOSEGI NYILATKOZAT

Mi,EGO EUROPE GMBH

Preostalo tveganje! Pred uporabo izdelka se morajo osebe z elektronskimi napravami, kot je srconi spodbujevalnik, posvetovati s vojim zdravnikom. Delovanje elektricne opreme v blizini srcnega spodbujevalnika lahko povzroci motnje ali okvaro srcnega spodbujevalnka.
A OPOZORILO: Za zagotovitev varnosti in zanesljivosti mora vsa popravila izvesti usposobljen serviser.

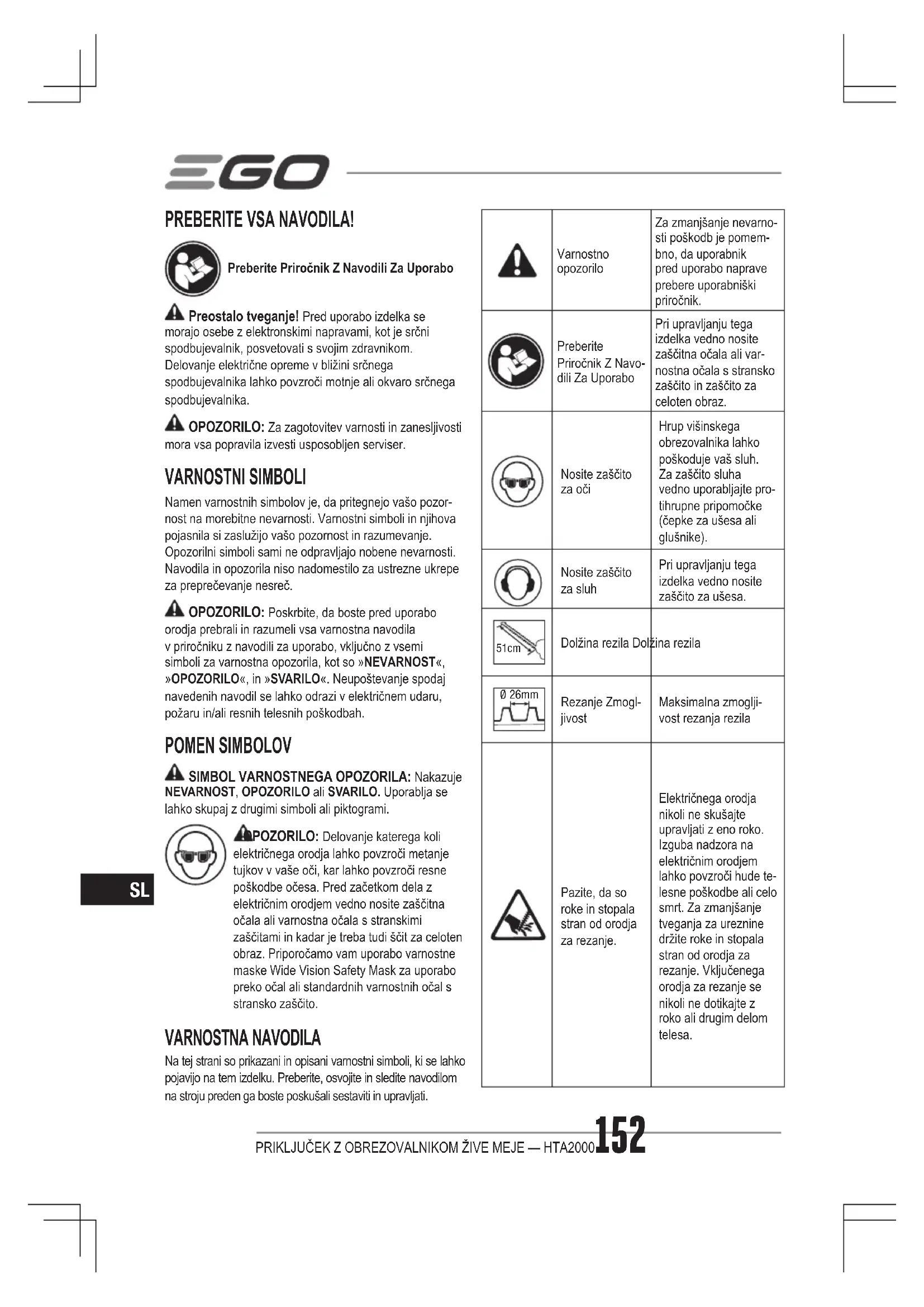

VARNOSTNI SIMBOLI

Namen varnostnih simbolov je, da pritegnejo va so pozornost na morebitne nevarnosti. Varnostni simboli in njihova pojasnila si zasluzijo va so pozornost in razumevanje. Oporozilni simboli sami ne odpravljao nobene nevarnosti. Navodila in opozorila niso nadomestilo za ustrezne ukrepe za preprecevanje nasreč.

A OPOZORILO: Poskrbite, da boste pred uporabo orodja prebrali in razumeli vsa varnostna navodila v prirocniku z navodili za uporabo, vklučno z vsemi symboli za varnostna opozorila, kot so «NEVARNOST «, «OPOZORILO «, in «SVARILO «. Neuostoševanje spodaj navedenih navodil se lahko odrazi v elektricnem udaru, požaru in/ali resnih telesnih poskodbah.

POMEN SIMBOLOV

SIMBOL VARNOSTNEGA OPOZORILA: Nakazuje NEVARNOST, OPOZORILO ali SVARILO. Uporablja se Iahko skupaj z drugimi symboli ali pikogrami.

APOZORILO: Delovanje katerea koli elektricega orodja lahko povzroci metanje tujkov v vase oci, kar lahko povzroci resne poskodbe ocesa. Pred zaetkom dela z elektrinom orodjem vedno nosite zacitna ocala ali varmostna ocala s stranskimi zacitami in kadar je treba tudi sCit za celoten obraz. Priporocamo vam uporabo varnostne maske Wide Vision Safety Mask za uporabo preko ocal ali standardnih varmostnih ocal s stransko zacitvo.

VARNOSTNA NAVODILA

Na tej strani so prikazani in opisani varmostni simboli, ki se lahko pojavijo na tem izdelku. Preberite, osvojite in sledite navodilom na stroju preden ga boste poskusali sestaviti in upravljiati.

A	Varnostno opozorilo	Za zmanjišanje nevarno-sti poškodb je pomem-bno, da uporabnik pred uporabo naprave prebere uporabniški priročnik.
B	Preberite Priročnik Z Navo-dili Za Uporabo	Pri upravljanju tega izdelka vedno nosite zašcitna očala ali var-nostna očala s stransko zašcitno in zašcitno za celoten obraz.
C	Nosite zašcitno za oči	Hrup višinskega obrezovalnika lahko poskoduje vaš sluh. Za zašcitno sluha vedno uporabljaje pro-tihrupne pripomošće (çepke za ušesa ali glušnike).
D	Nosite zašcitno za sluh	Pri upravljanju tega izdelka vedno nosite zašcitno za ušesa.
E	51cm	Dolžina rezila Dolžina rezila
F	Ø 26mm	Rezanje Zmogljivost
G	Pazite, da so roke in stopala stran od orodja za rezanje.	Elektricnegа orodja nikoli ne skušajte upravljati za eno roko. Izguba nadzora na elektricnim orodjem lahko povzroči hude te-lesne poškodbe ali celo smrt. Za zmanjišanje tveganja za ureznine držite roke in stopala stran od orodja za rezanje. Vključenegа orodja za rezanje se nikoli ne dotikajte za roko ali drugim delom telesa.
15m	Opazovalci naj\ bodo varno oddjeni.	Poskrbite, da bodo drugi ljudje in hišni lijublenčki vsaj 15 m stran od obrezovalnikaŽive meije na palici, ko je v uporabi.
	Ne izpostavljaje dežju	Naprave ne uporabljaje v dežju ali je pušćajte zunaj, ko dežuje.
CE	CE	Ta izdelek je v skladu z veljavnimi direktivami ES.
	Odpadna elektrčna in elektronska opre- ma (OEEO)	Odpadnih elektrčnih izdelkov se ne sme odlagati med gospodin- jske odpadke. Odnesite jih k pooblašćenemu izvajalcu postopka recikiranja.
XX	Hrup	Zajaměcena raven zvočnegā tlaka. Emisije hrupa v okolico so v skladu z direktivo Evropske skupnosti.
V	Volt Napetost
mm	Milimeter Dolžina	ali velikost
cm	Centimeter Dolžina	ali velikost
in.	Palec Dolžina ali	velikost
kg	Kilogram Teža

POMEMBNA VARNOSTNA NAVODILA

A OPOZORILO! Pri uporabi vrtnarskih elektricnih naprav morate vedno upostevati osnovne previdnostne ukrepe, saj lahko le takozmanjsate nevarnost pozara, elektricega udara, opeklin in telesnih poskodb, vkljucno s sledecim:

PRED UPORABO NATANCNO PREBERITE

SHRANITE ZA PRIHODNJO UPORABO

NEVARNOST! Naprave ne upravlajte v blizini elektricnih kablov. Enota ni bilazasnovana za zagotavljanje zašcite pred elektricim udarom v primeru stika z nadzemniemi elektricimi vodi, zato pred uporabo orodja preglejte lokalne predpise za varne razdalje od nadzemnih elektrichnihvodov in zagotovite, da je delovni položaj varen in zavarovan.

VARNOSTNA OPOZORILA ZA OBREZOVALNIK ŽIVE MEJE

NEVARNOST! Roke drzite stran od rezila. Stik z rezilom povzroca hude telesne poškodbe.

Delov telesa nikoli ne izpostavlijate rezilu. Ne odstranjujte odrezanega ali zagozdenega materiala, medtem ko se rezila premikajo. Prepričajte se, da je naprava izklopljena, ko odstranjujete zagozden material. Trenutek nepazljivosti med uporabo obrezovalnikaŽive(mej lahko povzroci hude telesne poskodbe.
- Pri napravah s predpisanim transportnim položajem (rezilo je zloženo ob držalo obrezovalnikaŽive.meje): Naprave nikoli ne vkljucite, ko je vtransportnem položaju, saj rezila v tem položaju nisoaktivirana in tak o ne boste mogli vizualno preveriti,ali se Bodiesustavla v prostem teku, ko začnete rezilonastavljati vŽeleni položaj rezanja (pri katerem so rezilaktaktivirana).
- Obrezovalnik zive(mejeprenasajte tako,da gadrziteza rocaj,rezilo panjabopri temustavljeno.Medtransportomali skladiischenjem obrezovalnika zive mejevednouporabljatepokrovznapravozrezanje.Pravilno ravnanje zobrezovalnikom zive(mejzmanjsa tveganje telesnih poskodbaradi rezil.
Pri dvigovanju ali drzanju obrezovalnika zive meje ne prijemajte izpostavljenih rezil ali robov rezil.
Elektricno orodje drzite le za izolirane prijemne poursine, saj se lahko rezilo dotika skrite napeljave. Ce se rezila dotaknejo ziice, ki je pod elektricno napetostjo, se lahko izpostavljeni kovinski deli elektricnegara odja naelektrijo in povzrocio elektrici ni udar.
Pazite, da kabel ni v območju rezanja. Med delom se kabel lahko skrije v vejevje, zato ga lahko nehote prerežete.
Predrezanjem zivo mejo preglejte za prisotnost tujkov, kot so zične ograje.

三GO

Za zmanjsanje tveganja telesnih poskodb zaradi izgube nadzora se obvezno prepricajte, da je rezilo oddaljeno od vas in vseh drugih ovir in predmetov, vklučno s tlemi. Ko orodje VKljučite, bo hitrost motorja namreć dovolj visoka, da se bo rezilo orodja vklučilo in premaknilo.

Druge osebe se ne smejo nahajati v splosnem delovnem okolju. Poskrbite, da bodo drugi ljudje in hišni lijublenčki vsaj 15 m stran od obrezovalnikaŽive meje na palici, ko je v uporabi.

Nikoli ne dovolite otrokom upravljati obrezovalnika zive meje.

Pri upravljanju obrezovalnika zive meje uporabljaje obe roki. Ce ga uporabljate samo z eno roko, lahko izgubite nadzor in se hudo telesno poskodujete.

Ne stegujte se prevec. Pazite, da stojite stabilno in imate ravnotezje. Posebej previdni bodite v spolzkih pogojih (mokra tla, snug) in na tezavnem, zarascenem terenu. Pazite na skrite ovire, kot so stori, korenine in jarki, da ne padete. Bodite izjemno previdni pri delu na pobocijih ali neravnih tleh.

• Naprave ne uporabljaje, ko ste na lestvi, vrhu strehe, drevesu ali ko stojite na drugi nestabilni podlagi.
  Stabilna opora na trdni povrsini omogoca boljsi nadzor nad obrezovalnikom zeive meje v nepredvidenih situacijah.

• Rezila ves cas nadzorujte - ne rezite nobenega dela zive meje, ki ga ne vidite. Ko obrezujete vrh visoke zive meje, se veckrat prepriajte, da na drugi strani zive meje ni opazovalcev, zivali in ovir.

Pred nadaljnjo uporabo obrezovalnika zive(mej preglejte poskodovane dele.Preverite nastavitev premikajocih se delov, njihove povezave, morebitne lome, namestitev in druge pogoje, ki bi lahko vplivali na delovanje naprave.

Redno preverjaje, ali so vijaki za namestitev rezila in motorja dovolj trdno priviti. Prav takto vizualno preglejte rezilo za poskodbe (npr. upognjenost, razpoke in obraba). Rezilo zamenjajeismo zrezilom proizvajalca EGO

• Ce je rezilupognjeno ali razpokano, ga zamenjaje. Neuravnotezeno rezil o pvzroca vibracije, ki lahko poškodujejo motorno pogonsko enoto ali povzrocijo telesne poškodbe.

• Ce začne oprema nenormalno vibrirati, ustavite motor in takoj poskusajte ugotoviti vzrok. Vibracije obicajno opozarjano na težave.

• Obrezovalnik se lahko uporablja za rezanje stebel debeline manj kot 26 mm.

• Obrezujte le podnevi ali ob dobri umetni svetlobi.

Baterjskega obrezovalnika zive moyen ne uporablajte v dezju.

DODATNA OPOZORILA

Baterijskega sklopa ne polnite v dezju ali na vlažnih mestih.
- Napravo uporabljaje le z baterijskimi sklopi in polnilniki EGO.

BATERIJA POLNILNIK
BA1120E, BA2240E, BA2800, BA3360, BA4200	CH2100E CH5500E

Preden napravo zavrzejote, morate iz nje odstriniti baterijski sklop.
Baterijo morate varno odvreci.

Baterije ne odstranite v ogenj. Celice lahko ekspldirajo. Preverite lokalne predpise za morebitna posebna navodila glede odstranjevanja.
Baterije ne odpirajte ali poskodujte. Sproscni elektroliti so korozivni in lahko poskodujejo oci ali kozo. Lahko so strupeni, ce jih zauzijete.

SVARILO! Elektrolit je razredcena zveplova kislina, ki je skodljiva za kozo in oci. Elektrolit je elektroprevoden in koroziven.

Pri ravnju z baterijami bodite previdni in pazite, da ne povzrocite katkega stika s prevodnimi materiali, kot so prstani, zapestnice in kluci. Baterija ali prevodnik se lahko pregrejeta in povzrocite opekline.
Baterijskih orodij ni potrebno priklopiti v elektricno vticnico, zato so vedno v stanju delovanja. Zavedajte se mogocih nevarnosti tudi, ko orodje ne deluje. Bodite previdni pri vzdrievaunju ali servisiranju.
Pred servisiranjem, ciscenjem ali odstranjevanjem materiala iz orodja odstranite baterijski sklop.
Nadomestni deli - Pri servisiranju uporabljale le idente nadomestne dele EGO. Uporaba drugih dodatkov ali prikluckov lahko povec nevamost poskodb.
- Elektricno orodje naj servisira usposobljeno servisno osebj, ki uporablja le enake nadomestne dele. To bo zagotovilo ochranjanje vamosti elektricnega orodja.
- Naprave ne umivajte s cevjo. Voda nj ne pride v motor ali elektricne prikljucke.
- Orodje hranite na suhem in nekoliko dvignjenem ali zaklenjenem mestu, da ni v dosegu其中之一.
- Ce pride do situacij, ki niso zajete v tem prirocniku, bodite pazljivi in uporabite dobro presojo. Za pomoc stopite v stik servisnim centrom EGO.
Ta navodila shranite. Pogosto jih preberite in jih uporabite za poucevanje drugih, ki uporabljajo to orodje. Ce to orodje komu posodite, posodite tudi ta navodila, da preprecite nepravilno uporabo izdelka in moznosti poškodb.

TA NAVODILA SHRANITE

OPOMBA: DODATNA SPECIFICNA VARNOSTNA PRAVILA NAJDETE V PRIROČNIKU Z NAVODILI POGONSKE ENOTE.

TEHNICNI PODATKI

Dolžina rezila 51 cm
Zmogljivost rezanja 26 mm
Teža (brez baterijskega sklopa,Pokrova verige)		2,28 kg
Izmerjena raven zvočnegа tlaka LWA		92,3 dB(A)K=2,72 dB(A)
Raven zvočnega tlaka v ušesuupravljavca LPA		80,4 dB(A)K=3 dB(A)
Zajamčena raven zvočnega tlaka LwA(glede na 2000/14/EC)		95 dB(A)
Vibracije an	Nastavljić sprednji ročaj za prijem	2,8 m/s2K=1,5 m/s2
	Zadnji ročaj	3,0 m/s2K=1,5 m/s2

Zgornji parametri so preskušeni in izmerjeni z namešćeno pogonsko enoto PH1400E.
Deklarirana skupna vrednost vibracij je bila izmerjena v skladu s standardno preskusno metod in se lahko uporabi za medsebojno primerjavrozalichi orodij.
Navedena skupna vrednost vibracij se lahko uporabi predhodne ocene izpostavljenosti.

OPOMBA: Emisije vibracij se lahko med devansko uporabo elektricnega orodja razlikujejo od deklarirane vrednosti, pri kateri se orodje uporablja. Z namenom zašite upravljavca mora uporabnik v dejansikh pogojih uporabe nositi rokavice in zašito za ušesa.

SEZNAM PAKIRANJA

IME DELA KOLICINA
Priključek z obrezovalnikomŽive.meje na palici	1
Kljuc 1
Nožnica za rezilo 1
Priročnik z navodili za uporabo 1

OPIS

SPOZNAJE SVOJ PRIKLJUČEK Z OBREZOVALNIKOM ZIVE MEJE NA PALICI (slika A)

1. Rezilo
   2.Zobnik
2. Sprozilec
3. Drzalo obrezovalnikaŽive.meje na palici
4. Mehak rokav
5. Pokrovček
6. Nastavitveni vzvod
7. Ohisej zobnikov
8. Kliguc
9. Noznica za rezilo
10. Zašcita za konico (izbimo, NA PRODAJ POSEBEJ)

SESTAVLJANJE

A OPOZORILO: ce so deli poskodovani ali manjkajo, izdelka ne uporabljaje, dokler deli niso zamenjani. Ce ta izdelek uporabljate s poskodovanimi ali manjkajcimi deli, se lahko resno poskodujete.
A OPOZORILO: tegazdelka ne poskusajte spreminjati in ne poskusajte izdelovati dodatkov, ki niso primerni za uporabo s tem visinskim obrezovalnikom. Vsako takospreminajte je zloraba in lahko privede do tveganj, ta pa do Hudih telesnih poskodb.
a OPOZORILO: Nikoli ne priključujte ali prisagajte priključkov, Če pogonska glava deluje oz. je baterija namescena. Če ne zaustavite motorja in odstranite baterije, lahko pride do Hudih telesnih poskodb.

NASTAVITEV REZILA

Ko obrezovalnik zive meje na palici vzamete iz embalaze, je zlozen v položaju za shranjevanje z rezilom ob drzalu (slika B). Priporocljivo je, da rezilo nameite v ustrezen delovni položaj, preden orodje prikljucite na pogonsko glavo.

Na voljo imate 12 delovnih polozajev. Kot rezila lahko nastavite navzgor v 4 stopnjah od 0^ (naravnost) do 45^ in navzdol v 7 stopnjah od 0^ do 90^ (pravi kot navzdol) (slika C).

1. Pritisnite sprozilec na nastavitvenem vzvodu in hkrati vrite nastavitveni vzvod, da nastavite rezilov zeleni položaj rezanja (slika D).
2. Ko dosezete zeleni polozaj, spustite sprozilec. Kozaslisi klik, pomeni, da se je v zobniku aktiviral zaklepni zatic in se zaskooi (sika D).

Sika D: za opis delov glejte spodaj:

D-1 Zcbnik
D-2 Zaklepni zatic

A OPOZORILO: Za zmanjsanje tveganja za telesne poskodbe nastavitev izvedite šele, ko se rezila povsem ustavijo. Med nastavitvjo se nikoli ne dotikajte rezil.
A OPOZORILO: Za zmanjsanje tveganja za telesne poskodbe orodje vedno ustavite in namestite noznico za rezilo, preden rezilo premaknete v položaj za shranjevanje ali iz položaja za shranjevanje v obicajni delovni položaj.

NAMESTITEV/ODSTRANITEV PRIKLJUČKA Z OBREZOVALNIKOM ZIVE MEJE NA PALICI NA POGONSKO GLAVO

Ta prikljucek z obrezovalnikom zive meje na palici jezasnovan za uporabo s 56-voltno litij-ionsko pogonsko glavo EGO PH1400E. Poleg zgornega poloza rezanja ne ja drzalu teleskopskega obrezovalnika zive meje tudi stranski pozaj rezanja za priklop pogonske glave (slika E). Za podrobnosti o delovnih tehnikah glejte razdelek «DELOVNE TEHNIKE« v tem prirocniku.

Za priklop teleskopskega obrezovalnika zive meje na pogonsko glavo gleje razdelek NAMESTITEV PRIKLJUCKA NA POGONSKO GLAVO v uporabniiskem prirocniku pogonske glave PH1400E.

Za odstranjevanje obrezovalnika zeve meje na palici s pogonske glave gleje razdelek ODSTRANITEV PRIKLJUČKA S POGONSKE GLAVE « v uporabniškem priročniku pogonske glave PH1400E.

NAMESTITEV ZASCTE ZAKONICO (izbirno)

1. Uporabite 3-mm imbusni ključ, da odstranite kratki vijak, navadno podložko, pušo in matico na koncu rezila (slika F). Shranite navadno podložko, pušo in matico za ponovno sestavljanje.

Slika F: za opis delov glejte spodaj:

F-1 Matica F-3 Matica
F-2 Puša F-4 Puša

1. Poravnajte zašcito za konico z izboklino na rezilu ter jo namestite na ustrezno mesto. Pritrdite jo z novim dolgim vijakom in matico ter s shranjeno podložko, pušo in matico (slika G).

Sika G: za opis delov glejte spodaj:

G-1 Matica G-4 Puša
G-2 Žašcita za konico G-5 Navadna podložka
G-3 Matica G-6 Dolgi vijak

DELOVANJE

NEVARNOST: Nikoli ne obrezujte v blizini

elektrinih vodov, kablov ali drugih virov napajanja.

Ce se rezilo zagozdi v elektrici nvd ali kabel, SE NE DOTIKAJTE REZILA ALI ALUMINIJAste PALICE!

LAHKO POSTANETA ELEKTRICNO NAPETA IN ZELO NEVARNA. Obrezovalnik zive meje na palici se naprej drzite za izoliran zadnji rocaj ali ga varno odlozite na tla in stran od sebe. Preden skušate rezilo osvoboditi iz voda ali kabla, prekinite napajanke poskodovanega voda ali kabla. Stik z rezilom, drugimi prevodnimi deli obrezovalnika zive meje na palici ali elektricnimi vodi in kabli pod napetostjo lahko povzroci smrt zaradi elektrichega udara ali hude telesne poskodbe.

A OPOZORILO: Cetudi se dodobra seznanite s tem izdelkom, pri rokovanju z njim ne postanite neprevidni.

Pomnite, da je brezskrbni delec sekunde dovolj za resno poskodbo.

A OPOZORILO: Vedno nosite zašćito za oči, ki imavarovanje tudi strani. Če tega ne storite, vam lahko v oči priletijo predmeti ali pa se lahko zgodijo druge hude poskodbe.

Pred vsako uporabo celoten izdelek preverite glede poskodovanih, manjkajocih ali odvitih delov, kot so vijaki, matice,Pokrovcki itd. Dobro privijte vsa zapenjala in Pokrovcke ter izdelka ne uporabljaje, dokler manjkajoci ali poskodovani del ni namešcen.

A OPOZORILO: da preprecite resno telesno poskodbo, pred servisiranjem, ciscenjem, zamenjavo priklučkov ali odstranjevanjem materiala iz enote odstranine baterijski sklop iz enote.

Orodje po vsaki uporabi očistite.

Navodila za cisicenje najdete v razdelku »Vzdrzevanje«.

APLIKACije

Ta izdelek lahko uporabljate za obrezovanje zive.meje, grmov, grmieveja in podobnih materialov s premerom vej do 26 mm.

OPOMBA: orodje se lahko uporabija samo za predpisan namen. Kakrsna koli druga uporaba se smatra za nepravilno uporabo.

UPORABA OBREZOVALNIKA ZIVE MEJE NA PALICIS POGONSKO GLAVO

A OPOZORILO: Za upravljanje tega orodja se primerno oblecite, da zmanjsate nevarnost poškodb. Ne nosite ohlapnih oblacil ali nakita. Nosite zašcito za oci in ušesa. Nosite robustne dolge hlac, škornje in rokavice. Ne nosite katkih hlac, sandal in ne bodite bosi.

PRIPRAVA ZA REZANJE:

1. Rezilo nastavite vŽeleni delovni položaj.
2. Odstranite noznico z rezila.
3. Za varno in boljse upravljanje si preko rame nadenite ramenski pas. Ramenski pas nastavite v udoben položaj za upravljanje. Pri namestitvi ramenskega pasu na pogonsko glavo upostevajte navodila v razdelku >NAMESTITEV RAMENSKEGA PASU « v uporabnišekm priročniku pogonske glave PH1400E.

A OPOZORILO: Ramenski pas je tudi hiter mehanizem za sprostitev v nevamih situacijah. V nujnih primerih ga nemudoma smelite z rame, ne glede na to, kako je vstavljen.

DELOVNE TEHNIKE

Vodoravno rezanje (zrezilom pod kotom): Režite v stojecem položaju tik nad tlemi, npr. nizko grmieje.
Rezilo premikajte rahlo gor in dol, medtem ko se pomikate vzdolž zeve meje - uporabljate obe strani rezila. Rezila ne odlagajte na tla (sika H).
Vodoravno rezanje (z ravnim rezilom):
Rezilo držite pod kotom od 0^ do 10^ ter obrezovalnik
žive meje na palici premikajte vodoravno. Rezilo
premkajte v loku proti zunanji straniŽive meje, da
odrezan material pada na tla (sliki I J in K).
Priporocilo: V tem delovnem položaju obrezujte samo
živo mojo, ki ni visja od visine vasega prsega koša.
Navpicno rezanje (z rezilom pod kotom): Obrezujite tako, da ne stojite neposredno ob zivi meji, med upravljavcem in zivo mejo naj bo nthc vctliica greda.
V tem položaju rezanja je za boljši nadzor nad obrezovalnikomŽive.meje priporošljivo, da obrezovalnikŽive.meje priključite na pogonsko glavo v stranskempoložaju rezanja (glejte sliko E).
Rezilo premikajte rahlo gor in dol v loku, medtem ko se pomikate vzdolž Žive meje - uporabljajte obe strani rezila (sika L).
Navpicno rezanje (z ravnim rezilom):

Zelo dolg doseg brez pomoci drugih pripomockov.

Rezilo premikajte rahlo gor in dol v loku, medtem ko se pomikate vzdolž Žive meje - uporabljajte obe strani rezila (sika M).

Obrezovalnik zive meje drzite navpico in ga premikajte v loku, da maksimalno izkoristene njegov doseg (sika N). Pri zelo visoki zivi mi si lahko pri rezanju pomagate z razsritveno palico.

A OPOZORILO: Vsak delovni položaj nad visino glave je utrujaoč. Za zmanjsanje tveganja nezgod v teh položajih delaje le kratek ās. Kot nastavljivega rezila nestavite na najevecjo vrednost, da lahko orodje držite v nižjem, manj utrujaočem položaju (z ramenskim pasom), oben pa imate še vedno ustrezen doseg.

ZAGON/ZAUSTAVITEV ORODJA

Glejte razdelek ZAGON/ZAUSTAVITEV POGONSKE ENOTE v pirocniku z navodili pogonske enote PH1400E.

VZDRZEVENJE

A OPOZORILO: pred pregledom, ciscenjem ali popravilom enote zaustavite motor, počakajte, da se zaustavijo vsi premikajovi se deli in odstranite baterijski sklop. Neupostevanje teh navodil lahko povzroci hude telesne poskodbe ali materialno škodo.
A OPOZORILO: Za popravila uporabljajte le identične nadomestne delie. Uporaba drugih delov je tvegana in lahko poskoduje izdelek. Za zagotovitev varmosti in zanesljivosti mora vsa popravila izvesti usposobljen serviser.

SPLOSNO VZDRZEVANJE

Pri ciščenju plasticnih delov se izogibajte uporabi topil.
Večina vrst plastike se lahko pri uporabi razlčnih komercialnih topil poskoduje. Za odstranjevanje umazanje, prahu, olja, masti itd. uporabite ciste krpe.

CISCENJE ENOTE

Z mehko krtaco odstranite delce iz vseh odprtin za dovod zraka in z rezila.
- Za odstranjevanje smole in drugih lepljivih ostankov rezila poprsite s topiom za smolo. Za kratek cas zazenite motor, da se bo topilo enakomerno porazdelilo.
Za cisicenje plasticnega ohisja ali rocaja ne uporabljaje mochnih cistilnih sredstev. Poškodujejo ga lahko dolocena aromatica olja, kot sta olje bora in limone, ter topila, kot je kerozin. Vlaga prav takolahko ustvari nevarnost elektricnega udara. Vlago obrisite z mehko in suho krpo. Orodja nikoli ne cistite z vodo.

OSTRENJE REZILA

Ko se učinkovitost rezanja in vedenje orodja poslabšata, njr. ko se rezila pogosto zataknejo v vejah: nabusite rezila.

Priporoclivo je, da rezila nabrusi usposobljen serviser.

OPOMBA: Ne uporablajte obrezovalnika zive meje s topim ali poškodovanim rezilom. To lahko povzroci preobremenitev in nezadovoljive rezultate rezanja.

MAZANJE REZILA

Da preprecite nastanek rje med daljism shranjevanjem, je priporocljivo, da rezila namazete z oljem proti rji.

A OPOZORILO: Rezila so ostra. Pri sestavljanju rezil si nadenite nedrsece, robustne zašcitne rokavice. Prstov in dlani ne postavljaje med rezila ali na mesta, kjer bi jih orodje lahko stisnilo ali odrezalo. NE dotikajte se rezil ali popravljaje enote, ko je baterijski sklop namešen.

MAZANJE ZOBNIKOV

Zobnike v ohisju te treba redno mazati z mazivom za zobnike. Raven maziva preverite po vsakih 50 urah delovanja, takdo odstranite tesnilni vijak na ohisju zobnikov.Odviti morate tri tesnilne vijake, enega ob strani in dva na vrhu.

Če pri strani zobnikov ne vidite maziva, sledite spodnjim korakom in ohišje napolnite z mazivom do 3/4 prostornine.

Zobnikov ne napolnite povsem.

1. Glede na to, kateri vijak odstranjujete, drzite obrezovalnik zive meje na palici ob strani ali ga položite na zadnjo stran, da je tesnilni vijak obrjen navzgor (sliki O in P).
2. S prilozenim klučem odvjte tesnilni vijak in ga odstranite.
3. Z brizgalko (ni priložena) vbrizgajte nekaj maziva v luknjovojaka. Ne napolnite več kot 3/4 prostornine.
4. Po vbrizganju privijte tesnili vjak.

SHRANJEVANJE ENOTE

• Odstranite baterijski sklop z orodja.
• Orodje pred shranjevanjem temeljito očistite.

Pred skladischenjem ali transportom na rezilo namestite noznico. Bodite previdni, da se izogene ostrim zobem rezila. Da bo obrezovalnik zeive meje na palici zavzel cim manj prostora, je priporoclivo, da ga zlozite v polozaj za shranjevanje (glejte sliko B).

• Če obrezovalnik Žive meje ni namesčen na pogonsko glavo in je shranjen ločeno, namestitePokrovček na držalo prikljúčka, da umazanija ne pride v spojnik.
  Enoto shranite v suhem in dobro zračenem prostoru, k01/12/2016 se zaklepa ali je dvignjen, da ne bo na dosegu otrok. Enote ne shranjujte na ali v blizini gnojil, bencina ali drugih kemikalij.

Varovanje okolja

Elektricne opreme, polnilnika baterij in baterij/baterij, ki jih je mogoce poliniti, ne odvrzite med gospodinjske opadke!

V skladu z evropskim zakonom 2012/19/ EU glede elektricne in elektronske opreme, ki ni vec uporabna, in v skladu z evropskim zakonom 2006/66/EC gledePokvarjenih ali izrabljenih baterjsikh sklopv/baterij, je treba baterije zbrati loceno.

Ce elektricne naprave odvrzete na smetišca, lahko nevarne snovi pronicajo v podtalnico in takopridejo v prehranjevalno verigo, s cimer ogrozijo vase zdravje in dobro počutje.

IZJAVA ES O SKLADNOSTI

DRUZBA EGO EUROPE GMBH

v skladu s klučnimi zdravstvenimi in varnostnimi zahtevami naslednjih direktiv:

2006/42/ES, 2014/30/EU, 2011/65/EU, 2000/14/ES

Upostevani standardi in tehniche specifikacije:

EN 60745-1, EN ISO 10517, EN 55014-1, EN 55014-2

zmerjena raven zvočega tlaka: 92,3 dB(A)

Zajamcena raven zvočega tlaka: 95 dB(A)

* (Zgomji parametri so preskušeni in Izmerjeni z namešćeno pogonsko glavo.)

Peter Melrose Dong Jianxun

Generalni direktor druzbe Vodja kakovosti pri druzbi GO Europe GmbH Chervon

* (Pooblaen predstavnik dru2be CHERVON in odgovorni za tehnico dokumentaojo.)

ODPRAVLJANJE TEZAV

TEŽAVA	VZROK REŠITEV
ObrezovalnikŽive meje na palici ne deluje.	Baterijski sklop ni pritrjen na obrezovalnikŽive.meje.Med obrezovalnikomŽive.meje in bateri ni elektricnegastika.Baterijski sklop je izpraznjen.Gumb za odklepanje ni sprošćen pred pritiskom sprožilca stikala.Baterijski sklop ali pogonska glava je prevroča.Rezilo je zagozdeno.ObrezovalnikŽive.meje na palici ni dobrosprikljucen na pogonsko glavo.	Baterijski sklop pritrdite na obrezovalnikŽive.meje.Odstranite baterijo, preverite kontakte inponomvo namestite baterijski sklop.Napolnite baterijski sklop.Vzvod za odklepanje pritsinite navzdolinpridžite, nato pritsinite sprožilec, da vkljuciteorodje.Počakajte, da se baterijski sklop ali pogonska enota ohladi do temperature pod67 °C.Odstranite baterijski sklop z orodja.Oviroprevidno odstranite, nato ponomvo vstavitebaterijo in zaženite orodje.ObrezovalnikŽive.meje na palici odstranspogonske glave. Ponomvo ga prkljucite vskladu z navodili v razdelku «NAMESITEVPRIKLJUCKA NA POGONSKO GLAVO»v uporabniškem priročniku pogonske glavePH1400E.
Prevelike vibracijeali hrup.	Suha ali razjuredena rezila.Rezilo ali podpora za rezilo je upognjena.Zobje so upognjeni ali poškodovani.Zrahljani vijaki rezila.	Namažite rezila.Nameesti novo rezilo ali podporo za rezilo.Za zamenjavo rezila ali podpore za rezilosebrnite na servisni center EGO.Nameesti novo rezilo ali podporo za rezilo.Za zamenjavo rezila ali podpore za rezilosebrnite na servisni center EGO.Privilje vijake rezila. S 3-mm ključem (nigrlozen) vijak obrnite v smeri urnega kazalca, da ga privijete.

SL

GARANCIJA

GARANCIJSKA POLITIKA DRUZBE EGO

Za popolne pogoje garancjske politike druzbe EGO obisite splteiro stran egopowerplus.com.

PERSKAITYKITE VISA INSTRUKCIJA!

PERSKAITYKITE NAUDOJIMO INSTRUKCIJA

Preostalo tveganje! Pred uporabo izdelka se morajo osebe z elektronskimi napravami, kot je srčni spodbujevalnik, posvetovati s svojim zdravnikom. Delovanje elektricne opreme v blizini srčega spodbujevalnika lahko povzroci motnje ali okvaro srčega spodbujevalnika.
A OPOZORILO: Za zagotovitev varnosti in zanesljivosti mora vsa popravila izvesti usposobljen serviser.

VARNOSTNI SIMBOLI

Namen varnostnih simbolov je, da pritegnejo va so pozornost na morebitne nevarnosti. Varnostni simboli in njihova pojasnila si zasluzijo va so pozornost in razumevanje. Oporzilni simboli sami ne odpravljajo nobene nevarnosti. Navodila in opozorila niso nadomestilo za ustrezne ukrepe za preprecevanje nesreč.

A OPOZORILO: Poskrbite, da boste pred uporabo orodja prebrali in razumeli vsa varnostna navodila v prirocniku z navodili za uporabo, vklucho n z vsemi simboli za varnostna opozorila, kot so NEVARNOST «, «OPOZORILO«, in «SVARILO». Neuostoceanje spodaj navenenih navodil se lahko odrazi v elektricnem udaru, pozaru in/ali resnih telesnih poskodbah.

POMEN SIMBOLOV

SIMBOL VARNOSTNEGA OPOZORILA: Nakazuje NEVARNOST, OPOZORILO ali SVARILO. Uporablja se Iahko skupaj z drugimi simobili ali piktogrami.

A OPOZORILO: Delovanje kateregakoli elektricega orodja lahko povzroci metanje tujkov v vase oci, kar lahko povzroci resne poskodbe ocesa. Pred zaetkom dela z elektrnicn orodjem vedno nosite zacitna ocala ali varnostna ocala s stranskimi zacitami in kadar je treba tudi sCit za celoten obraz. Priporocamo vom uporabo varnostne maske Wide Vision Safety Mask za uporabo preko ocal ali standardnih varnostnih ocal s stransko zacitvo.

VARNOSTNA NAVODILA

Na tej strani so prikazani in opisani varnostni symboli, ki se lahko pojavijo na tem izdelku. Preberite, osvojite in sledite navodilom na stroju preden ga boste poskusali sestaviti in upravljati.

A	Varnostno opozorilo	Oznacuje potencialn nevarnost telesnih poškodb.
	Preberite priročnik z navodili za uporabo	Za zmanjišanje nevamno- sti poškodb je pomem- bno, da si uporabnik pred uporabo naprave prebere uporabniški priročnik.
	Nosite zašćito za oči	Pri upravljanju tega izdelka vedno nosite zašćitna očala ali var- nostna očala s stransko zašćito in zašćito za celoten obraz.
CE	CE	Ta izdelek je v skladu z veljavnimi direktivami ES.
	Odpadna elektricna in elek- tronska oprema (OEEO)	Odpadnih elektric- nih izdelkov se ne sme odlagati med gospodinjske opradke. Odnesite jih k poob- laščenemu izvajalcu postopka recikliranja.
	Ne izpostavljaje dežu	Naprave ne uporabljaje v dežu ali je pušćajte zunaj, ko dežuje.
V	Volt Napetost
mm	Millimeter Dolžina ali velikost
cm	Centimeter Dolžina ali velikost
in.	Palec Dolžina ali velikost
kg	Kilogram Teža
lb	Funt Teža
	Enosmerni tok Vrsta	ali značilnost toka

SPLOsNA VARNOSTNA OPOZORILA ZA ELEKTRICNA ORODJA

OPOZORILO: preberite vsa varnostna opozorila in navodila. Zaradi neupostevanja opozoril in navodil lahko pride do elektricega udara, pozara in/ali resnih poskodb.

Shranite vsa opozorila in navodila za bodoco referenceco.

Izraz «elektricno orode« v opororilih se nana sa na orodja, ki jih poganja elektrici tok (zična) in se napajao iz elektricnega omreža, ali na akumulatorska (brežična) orodja.

VARNOST DELOVNEGA OBMOCJA

Delovno obmoje naj bo cisto in dobro osvetljeno. V neurejenih in temnih obmojih se rade zgodijo nasrece.
Elektricnegarodja neupravljaje veksplzivnih atmosferah, kot npr. ob prisotnosti vnetljivtekeocin, goriva ali prahu.Elektrico orodje ustvarjaiskre,ki lahko zanetijo prah ali hlape.
Med uporabo elektricega orodja v blizino ne pustite otrok in drugih ljudi. Zaradi motenj pozornosti lahko izgubite nadzor.

ELEKTRICNA VARNOST

Vtici elektricih noodij se morajo prilegati vticnicam. Vtica ne smete nikoli spreminjati na kakrsen koli nacin. Z ozemljenimi elektrici nimori odji ne uporabljate adapterjev. Nespremenjeni vtici in pripadajce vticnice bodo zmanjsali tveganje elektricnega udara.
- Izogibajte se telesnemu stiku z ozemljenimi povrsinami, kot so cevi, radiatorji, stedilniki in hladilniki. Ce je vaše telo ozemljeno, obstaja povečano tveganje elektricnegu udara.
Elektrichnih orodij ne izpostavljaje dezju ali vlaznim pogojem. Voda v elektrichem orodju znatno poveca tveganje elektrichega udara.
Kabla ne uporabljaje za neustrezne namene. Kabla nikoli ne uporabljaje za nosenje, vlecenje ali odklaplanje elektricnega orodja. Kabel hranite stran od vrocin, olja, ostrih robov ali premikajochi delov. Poškodovani ali zapleteni kabli zvišije tveganje elektricnega udara.
Med zunanjo uporabo elektricnega orodja uporabljate podajsek, ki je primeren za zunanjo uporabo. Uporaba kabla, primernaega za zunanjo uporabo,znizujte tveganje elektricnega udara.
- Ce je uporaba elektricega orodja na vlaznem mestu neizogibna, uporabite stikalo za prekinitev napajanja pri najmanjem okvarnem toku. Uporaba stikala bo zmanjsala nevarmost elektricega udara.

OSEBNA VARNOST

Med uporabo elektricnega orodja bodite pozorni, spremlajte potek dela in uporabljate zdrav razum. Elektricnega orodja ne uporabljate, ce ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Trenutek nepazljivosti med uporabo elektricnega orodja lahko privede do resnih telesnih poskodb.
- Uporabljaje osebno varovaln opremo. Vedno nosite zašcitno za oci. Če v razlichih okolisčinah nosite ustrezno zašcitno opremo, npr. masko proti prahu, obutev z nedrsečim podplatom, trdnoPokrivalo glave ali zašcitno za sluh, zmanjsate možnost telesnih poskodb.
Preprecite nezelen zagon. Pred priklopom napajania in/ali baterijskega sklopa, pred dvigovanjem ali nosenjem orodja se prepriacjte, da je stikalo v polozaju za izklop. Prenašanje elektrichnih orodij s prstom na stikalu ali dovajanje napajanja elektrichnim orodjem, pri katerih je stikalo v polozaju za vklop, poveca tveganje nesrec.
Pred vklopom elektricega orodja odstranite morebitne prerilagojevalne kljuce ali izvijač. Izvijač ali ključ, ki je pritjen na vrtljivi del elektricega orodja, lahko povzroci telesne poskodbe.
Ne segajte preko dosega. Pazite, da stojite stabilno in da ohranjate ravnotezje. To omogoca boljsi nadzor nad elektrichim orodjem v nepriakovanih situacijah.
Bodite primerno obleceni. Ne nosite ohlapnih oblačil ali nakita. Pazite, da lasje, oblačila in rokavice ne pridejo v blžino gibljivih delov. Ohlapna oblačila, nakit ali dolgi lasje se lahko zapletejo v gibljive dele.
- Ce imate na voljo naprave za sesanje in zbiranje prahu, preverite, ali so prikrjucene in ali se ustrezno uporabljajo. Uporaba naprav za odstranjevanje prahu lahko zmanjsa nevarnosti, povezane s prahom.

UPORABA IN NEGA ELEKTRICNEGA ORODJA

Elektricnega orodja ne preobremenjute. Uporabite elektricno orodje, ki ustreza vasemu delu. Ustrezno elektricno orodje bo nalogo opravilo bolje in varneje prizmogljivosti, za katero je bilo zasnovano.
Ne uporabljate elektricnega orodja, ce ga stikalo ne vklopi ali izklopi. Kakrsno koli elektricno orodje, ki ga ni mogoce nadzirati s stikalom, je nevarno in ga je potrebno popraviti.
- Odklopite vtic iz vira napajanja in/ali baterije, preden opravite kakrsne koli prisagoditve,menjate dodatke ali shranjujete elektricno orodje. Tovrsti preventivni varnostni ukrepi zmanjsujujo tveganje nakljucega zagona elektricnega orodja.

Elektrica orodja, ki niso v uporabi, shranjute izven dosega otrok in ne dovolite, da bi elektricno orodje uporabljale osebe, ki niso seznanjene z elektricnim orodjem ali s temi navodili. Elektrica orodja so v rokah neusposobljenih uporabnikov nevarna.
Elektricna orodja redno vzdrujte. Preverite, ali so glibjivi deli morda napacno pritrjeni ali poskodovani, oz. ali obstaja kakrsno koli drugo stanje, ki bi lahko vplivalo na delovanje elektricnega orodja. Ce je elektrico orodje poskodovano, ga pred ponovno uporabo dajte v popravilo. Mnogo nesre se pripeti zaradi slabo vzdruzevanih elektrichnih orodij.
- Rezalna orodja naj bodo vedno nabruse na in cista. Pravilno vzdhrzevana rezalna orodja z ostrimi rezili se teje zaskocijo in jih je lajne nadzirati.
Elektricno orodje, dodatke in dele orodja itd. uporabljaje v skladu s temi navodili, pri tem pa upostevajte delovne pogoje in delo, ki ga boste opravljali. Ce boste elektricno orodje uporabljali za neustrezne namene, lahko pride do nevarnih situacij.
To 56-voltno pogonsko enoto PH1400E lahko uporabljateismoznaslednjimi prikljucki EGO:

TIP PRIKLJUČKA ŠTEVILKA	MODELA
Obrezovalnik robov EA0800
Motorna kosa BCA1200
Kosilnica z nitko STA1500
Višinski obrezovalnik PSA1000
Teleskopski obrezovalnikŽive meje	HTA2000

UPORABA IN VZDRZEVANJE BATERIJSKEGA ORODJA

Baterijo polnite le s polnilnikom, ki ga doloca proizvajalec. Polnilnik, ki ustreza eni vrsti baterij, morda lahko povzroci pozar, ceznjim polnite drugo vrsto baterij.
- Elektrica orodja uporabljaje samo s predpisanimi vrstami baterij, ki so navedene spodaj. Uporaba katerih koli drugih baterij lahko povzroci tveganje poškodb in požara.

BATERIJSKI SKLOP	POLNILNIK
BA1120E, BA2240E, BA2800, BA3360, BA4200 (BA3360 in BA4200 nista primerna, Če sta opremljena s prikljuckom z obrezovalnikom grmiečevja)	CH5500E, CH2100E

• Ko baterijski sklop ni v uporabi, ga hranite ločeno od kovinskih predmetov, kot so sponke za papir, kovanci, kljuci,Žeblji,vijaki ali drugi majhni kovinski predmeti,ki lahko povzrocijo stik med enim in drugim terminalom. Kratek stik med terminali baterije lahko povzroci opekline ali požar.
• Ob zlorabi baterije lahko iz nje steče tekocina. Če se nakljucno dotaknete tekocine, mesto dotika sperite z vodo. Če pride tekocina v stik z očmi, pošićte zdravstveno pomoč. Tekocina, ki izteče iz baterije, lahko povzroči draženje ali opekline.

SERVIS

• Elektricno orodje naj servisira kvalificirano servisno osebj, ki uporablja le enake nadomestne dele. To bo zagotovilo ochrananje varnosti elektricnega orodja.
• Če pride do situacij, ki niso zajete v tem priročniku, bodite pazljivi in uporabite dobro presojo. Za pomoč stopite v stik servisnim centrom EGO.

TA NAVODILA SHRANITE

DODATNA SPECIFICNA VARNOSTNA PRAVILA NAJDETETPRIROCNIKU ZNAVODILI USTREZNEGAPRIKLJUCKA

TEHNICNI PODATKI

Napetost	56 V = =
Teža (baterijskega sklopa)	2,73 kg

SEZNAM PAKIRANJA

IME DELA KOLICINA
Pogonska enota	1
Nastavljiv sprednji ročaj za prijem	1
Ramenski pas	1
Priročnik z navodili za uporabo	1

OPIS

SPOZNAJTE SVOJO POGONSKO ENOTO (slika A)

1. Odprtina za izhod zraka
2. Dovod zraka
3. Zadnji ročaj
4. Gumb za odklepanje
5. Stikalo za preklop hitrosti
6. Mejni obroč
7. Nastavljiv sprechnji ročaj za prijem
8. Spojnik
9. Gumb za sprostitev gredi
10. Krilni vijak
11. Pregradni drog
12. Sprozilec
13. Gumb za sprostitev baterije
14. Zaščitna gumijasta blazinica
15. Zaklep
16. Elektrčni kontakti
17. Mehanizem za izmet
18. Naramnica (poseben dodatek)

SESTAVA

A OPOZORILO: Ce so deli poskodovani ali manjkajo, izdelka ne uporabljaje, dokler deli niso zamenjani. Ce ta izdelek uporabljate s poskodovanimi ali manjkajocimi deli, se lahko resno poskodujete.
A OPOZORILO: pri namešćanju delov, opravljanju prilagoditev, cisćenju ali kadar izdelek ni v uporabi vedno odstranite baterijski sklop.

SL

NAMESCANJE PRIKLJUCKA NA POGONSKO ENOTO

A OPOZORILO: prebrati in razumeti morate celoten prirocnik z navodili ter upostevali vsa opozorila in navodila za vsak izbirni priključek, ki ga uporabite s to pogonsko enoto. Zaradi neupostevanja navodil lahko pride do elektricnega udara, požara in/ali resnih telesnih poskodb.

A OPOZORILO: ta 56-voltna pogonska enota PH1400E je zasnovana za uporabo samo z modeli prikljuckov EGO, ki so navedeni v tem prirocniku z navodili ali navodili, ki jih je podjetje EGO objavilo naknadno. Uporaba drugih nepooblasenih prikljuckov lahko povzroci hude telesne posskodbe ali materialno skodo.

A OPOZORILO: nikoli ne namescajte, odstranjujte ali prisagajte prikljuckov, ce pogonska enota deluje oz. je namescena baterija. Ce ne zaustavite motorja in odstranite baterije, lahko pride do Hudih telesnih poškodb. POGONSKE ENOTE NIKOLI NE UPORABLJAJTE BREZ PRIKLJUČKA.

Prikljucek je prikljucen na pogonsko enoto s pomocjo spojnika.

1. Ustavite motor in odstranite baterijski sklop.
2. Odvijte krilni vijak.
3. Pokrovček odstranite s prikljúčka. Poravnajte pusčico na prikljúčni gredi s pusčico na spojniku in potiskajte prikljúčno gredi v spojnik, dokler ne zaslisiše jasnega »klika«, ki pomeni, da je prikljúčna gredi na svojem mestu (sika B).

Sika B: za opis delov glejte spodaj:

B-1	Prikljucna gred	B-4	Puščica na spojniku
B-2	Puščica na prikljucni gredi	B-5	Gumb za sprostitev gredi
B-3	Krilni vijak	B-6	Gred pogonske enote

1. Povlecite gred prikljucka, da se prepri cate, ali je cvrsto namescena v spojniku. Ce ni, jo v spojniku obračajte zene strani na drugo, dokler se ne zaskovi.
2. Cvrsto privijte krilni vijk.

A OPOZORILO: pred uporabo opreme preverite, ali je krilni vijak pavsem privit. Med uporabo opreme redno preverjaje, ali je vijak dovolj privit, da preprecite hude telesne poskodbe.

ODSTRANJEVANJE PRIKLJUČKA S POGONSKE ENOTE

1. Ustavite motor in odstranite baterijski sklop.
2. Odvijte krilni vijak.
3. Pritisnite gumb za sprostitev gredi, in ko je gumb pritisjen, izvlecite prikjuček iz spojnika.

MONTAZAINPRILAGAJANJESPREDNJEGA ROCAJA ZA PRIJEM

1. Ustavite motor in odstranite baterijski sklop, ce je namescen.
2. Odvijte krilni vijk, da odstranite nastavljiv sprednji ročaj za prijem (sika C).

Sika C: za opis delov glejte spodaj:

C-1	Zaklepni zatič	C-3	Nastavljić sprednji ročaj za prijem s pregradnim drogom
C-2	Pritrdilni bloc	C-4	Krlna matica

1. Nastavljiv sprednji ročaj za prijem potisnite na gred med seinen obroč in spojnik (slika D).
2. Vstavite pritridiln bloc v rezo rocaja (slika E).
3. Namestite zaklepni zatic in ga privijte s krilno matico. Preverite, ali je nestavlji sprednji rocaj za priem obrnjen navzgor v smeri zgornega dela zadnjega rocaja (sika F).
4. Nastavlijiv sprendnji ročaj za prijem namestite med seinen obroč in spojnik, da se preprićate, da je vaša sprednja roka med delom iztegnjena (slika G).

Slika G: za opis delov glejte spodaj:

Pritisnite kavelj pasu, da ga odprete, in ga pričvrstite na držalo ramenskega pasu na pogonski enoti (sika l).

DELOVANJE

A OPOZORILO: Cetudi se dodobraseznanite s tem izdelkom, pri rokovanju z njim ne postanite neprevidni. Pomnite, da je brezskrbni delec sekunde dovolj za resno poskodbo.

A OPOZORILO: vedno nosite zašcito za oci. Če tegane storite, vam lahko v oci priletijo predmeti ali pride do drugih Hudih poskodb.

A OPOZORILO: ne uporabljate priključkov ali dodatkov, ki jih proizvajalec tega izdelka ne priporoča. Uporaba priključkov ali dodatkov, ki niso priporočeni, lahko privede do Hudih telesnih poskodb.

A OPOZORILO: POGONSKE ENOTE NIKOLINE UPORABLJAJTE BREZ PRIKLJUČKA.

NAMESCANJE/ODSTRANJEVANJE BATERIJSKEGA SKLOPA

OPOMBA: pred prvo uporabo popolnama napolnite baterijski sklop.

Namestitev

Rebra baterije poravnajte z režami za namestitev in baterijski sklop potisnite navzdol, dazaslisiè «klik« (slika J).

Slika J: za opis delov glejte spodaj:

J-1	Reža za namestitev
J-2	Rebro

Odstranitev

Pritisnite gumb za sprostitev baterije in izvlecite baterijski sklop (slika K).

OPOZORILO: med prenašanjem ali transportom orodja vedno odstranite baterijski sklop in se z rokami ne priblizujte gumbu za odklepanje in sprožilu, da se izognete hudim telesnim poskodbam.

ZAGON/ZAUSTEVITEV POGONSKE ENOTE (slika L)

Zagon

Pritisnite in pridrzite gumb za odklepanje. Pritisnite sprozilec, da vklopite pogonsko enoto. Z mojo pritska na sprozilec lahko spreminjate hitrost vrtenja pogonske enote. Močnejsi pritisk pomeni visjo hitrost.

Zaustavitev

Spustite sprozilec.

OPOMBA: Motor teče le, kadar pritisnete na vzvod za odklepanje in sprožilec.

Funkcija prerlagoditve hitrosti (slika L)

Pogonska enota ima dve hitrosti. Polozaj 1 je za nizko hitrost, polozaj 2 pa za visoko hitrost. Potisnite ali povlecite stikalo za nastavljanje hitrosti, da izberete ustrezno hitrost delovanja.

L-1	Stikalo za nastavljanje hitrosti
L-2	Gumb za odklepanje
L-3	Sprožilec

VZDRZEVENJE

A OPOZORILO: Pred pregledom, cischenjem ali popravilom enote zaustavite motor, počakajte, da se zaustavijo vsi premikajovi se deli odstranite baterijski sklop. Neuostoševanje teh navodil lahko povzroci hude telesne poskodbe ali materialno škodo.
A OPOZORILO: Pri servisiranju uporabljaje le identicne nadomestne dele. Uporaba drugih delov je tvegana in lahko povzroci skodo na izdelku. Za zagotovitev varosti in zanesljivosti mora vsa popravila izvesti usposobljen serviser.

OPOMBA: pred vsako uporabo celoten izdelek preverite glede poskodovanih, manjkajocih ali odvitih delov, kot so vijaki, matice, Pokrovcki itd. Dobro privije vsa zapenjala inPokrovcke ter izdelka ne uporablajte, dokler manjkajci ali poskodovani del ni namescen. Obrnite se na sluzbo za pomoč strankam ali kvalificiranega serviserja.

SPLOSNO VZDRZEVANJE

Pri cischenju plasticih delov se izogibajte uporabi topil. Ve-cina vrst plastike se lahko pri uporabi razlichih komercialnih topil poskoduje. Za odstranjevanje prahu, umazanje, olja, masti itd. uporabite ciste krpe.

CISCENJE POGONSKE ENOTE

1. Ustavite motor in odstranite baterijski sklop.
2. Ocistite umazanijo in ostanke s pogonske enote z vlaznko krpo in blagim detergentom.

OPOMBA: za ciscenje plasticnegela dela rocaja ne uporabljaje mochnih cisilnih sredstev. Poškodujejo ga lahko dolocena aromatica olja, kot sta olje bora in limone.

SKLADIŠCENJE POGONSKE ENOTE

1. Pred skladischenjem pogonske enote odstranite baterijski sklop.
2. S pogonske enote odstranite vse tujke.
3. Skladiščite jo v suhem prostoru, ki je nedostopen otrokom.
4. Enote ne shranjujte v blizini korozivnih sredstev, kot so vtne kemikalije in soli za topljenje ledu.

Varovanje okolja

Elektricne opreme, polnilnika baterij in baterij/baterij, ki jih je mogoce poliniti, ne odvrzite med gospodinjske opadke!

V skladu z evropskim zakonom 2012/19/ EU glede elektricne in elektronske opreme, ki ni vec uporabna, in v skladu z evropskim zakonom 2006/66/EC gledePokvarjenih ali izrabljenih baterjsikh sklopov/baterij, je treba baterije zbrati locen.

Ce elektricne naprave odvrzete na smetišca, lahko nevarne snovi pronicajo v podtalnico in takopridejo v prehranjevalno verigo, s cimer ogrozijo vase zdravje in dobro počutje.

ODPRAVLJANJE TEZAV

Oglejtsi prirocnik z navodili ustreznegapriklucka.

GARANCIJA

GARANCIJSKA POLITIKA DRUZBE EGO

Za popolne pogoje garancjske politike druzbe EGO obiscite splte no stran egopowerplus.com.

01/12/2016

PERSKAITYKITE VISA INSTRUKCIJA!

PERSKAITYKITE NAUDO JIMO INSTRUKCIJA

Elektricne opreme, polnilnika baterij in baterij/baterij, ki jih je mogoce poliniti, odvrzite med gospodinjske opadke!

V skladu z evropskim zakonom 2012/19/ EU glede elektricne in elektronske opreme, ki ni vec uporabna, in v skladu z evropskim zakonom 2006/66/EC gledePokvarjenih ali izrabljenih baterijskih sklopopov/baterij, je treba baterije zbrati loceno.

Ce elektricne naprave odvrzete na smetišca, lahko nevarne snovi pronicajo v podtalnico in takopridejo v prehranjevalno verigo, s cimer ogrozijo vase zdravje in dobro počutje.

EK MEGFELELOSEGI NYILATKOZAT

Mi,EGO EUROPE GMBH

Preostalo tveganje! Pred uporabo izdelka se morajo osebe z elektronskimi napravami, kot je srconi spodbujevalnik, posvetovati s svojim zdravnikom. Delovanje elektricne opreme v blizini srcnega spodbujevalnika lahko povzroci motnje ali okvaro srcnega spodbujevalnka.
A OPOZORILO: Za zagotovitev varnosti in zanesljivosti mora vsa popravila izvesti usposobljen serviser.

VARNOSTNI SIMBOLI

Namen varnostnih simbolov je, da pritegnejo va so pozornost na morebitne nevarnosti. Varnostni simboli in njihova pojasnila si zasluzijo va so pozornost in razumevanje. Oporozilni simboli sami ne odpravljajo nobene nevarnosti. Navodila in opozorila niso nadomestilo za ustrezne ukrepe za preprecevanje nesrc.

A OPOZORILO: Poskrbite, da boste pred uporabo orodja prebrali in razumeli vsa varnostna navodila v prirocniku z navodili za uporabo, vklučno z vsemi symboli za varnostna opozorila, kot so «NEVARNOST «, «OPOZORILO «, in «SVARILO «. Neuostovanje spodaj navedenih navodil se lahko odrazi v elektrichem udaru, požaru in/ali resnih telesnih poskodbah.

POMEN SIMBOLOV

SIBBOL VARNOSTNEGA OPOZORILA: Nakazuje NEVARNOST, OPOZORILO ali SVARILO. Uporablja se lahko skupaj z drugimi simboli ali piktogrami.

A POZORILO: Delovanje katerega koli elektricega orodja lahko povzroci metanje tujkov v vase oci, kar lahko povzroci resne poskodbe ocesa. Pred začetkom dela z elektricim orodjem vedno nosite zašcitna ocala ali varnostna ocala s stranskimi zašitami in kadar je treba tudi šcit za celoten obraz. Priporocamo vom uporabo varnostne maske Wide Vision Safety Mask za uporabo preko ocal ali standardnih varnostnih ocal s stransko zašcitvo.

VARNOSTNA NAVODILA

Na tej strani so prikazani in opisani varnostni symboli, ki se lahko pojavijo na tem izdelku. Preberite, osvojite in sledite navodilom na stroju preden ga boste poskusali sestaviti in upravljati.

A	Varnostno opozorilo	Oznacuje potencialn nevarmost telesnih poškodb.
	Preberite priročnik z navodili za uporabo	Za zmanjšanje nevarosti poškodb je pomembno, da uporabnik pred upo- rabo naprave prebere uporabniški priročnik.
	Nosite zaščito za oči	Pri upravljanju tega izdelka vedno nosite zaščitna očala ali varmostna očala s stransko zaščito in zaščito za celoten obraz.
	Nosite zaščito za ušesa	Hrup višinskega obrezovalnika lahko poškoduje vaš sluh. Za zaščito sulha vedno uporabljaje pro- tihrupne pripomošće (čepke za ušesa ali glušnike).
	Nosite zaščito za glavo	Za zašćito glace nosite odobreno varnostno čelado.
	Nosite zaščitne rokavice	Pri rokovanju z Žago in njeno verigo dlani zašćitete z rokavi- cami. Robustne in protizdrnsne rokavice izboljsajo vaš prijem in zašćitijo vaše dlani.
	Nosite zaščit- no obutev	Nosite nedrsno zašćitno obutev, ko uporabljate to opremo.
4	Ohranite zadostno razdaljo od elektricnih kablov	Da preprečite nevarnost elektricnega udara, bodite pri up- ravljanju naprave vsaj 15 metrov oddaljeni od nadzemnih elek- trčnih vodov. Stik z elektricnihi kabli ali up- oraba naprave v njihovi blžini lahko povzroči resne poškodbe ali elektricnih udar, kar lahko povzroči smrt.
	Ne izpostavl- jaje dežju	Naprave ne uporablajte v dežju ali je pušćajte zunaj, ko dežuje.
CE	CE	Ta izdelek je v skladu z veljavnimi direktivami ES.
	Odpadna elektrica in elektronika oprema (OEEO)	Odpadnih elek- trčnih izdelkov se ne sme odlagati med gospodinjske odpadke. Odnesite jih k pooblasčenemu izvajalcu postopka recikliranja.
XXB	Hrup	Zajamčena raven zvočnega tlaka. Emisije hrupa v okolico so v skladu z direktivo Evropske skuposti.
V	Volt Napetost
mm	Millimeter Dolžina	ali velikost
cm	Centimeter Dolžina	ali velikost
in.	Palec Dolžina	ali velikost
kg	Kilogram Teža
n0	Št. vrtljajev v prostem teku	Hitrost vrtenja, brez obrenimenitve
... /min	Na minuto Vrtljajev	ny na minuto.
-	Enosmerni tok	Vrsta ali značilnost toka

POMEMBNA VARNOSTNA NAVODILA

A OPOZORILO! Pri uporabi vrtnarskih elektrichnih naprav morate vedno upostevati osnovne previdnostne ukrepe, saj laho le tako zmanjsate nevarnost pozara, elektrichega udara, opeklin in telesnih poskodb, vklucho s sledecim:

PRED UPORABO NATANČNO PREBERITE

SHRANITE ZA PRIHODNJO UPORABO

NEVARNOST! Naprave ne upravlajte v blizini elektrichnih kablov. Enota ni bilazasnovana za zagotavljanje zašcite pred elektrichnim udarom v primeru stika z nadzemniemi elektrichnimi vodi, zato pred uporabo orodja preglejte lokalne predpise za varne razdalje od nadzemnih elektrichnihvodov in zagotovite, da je delovni položaj varen in zavarovan.

VARNOSTNA NAVODILA ZA VISINSKI OBREZOVALNIK

Med delovanjem visinskega obrezovalnika imejte vse dele telesa stran od verige. Pred zagonom visinskega obrezovalnka se prepricaje, da se veriga zage nicesar dotika. Trenutek nepazljivosti med delovanjem visinskega obrezovalnika lahko povzroci zapletanje oblačil ali telesa zžago.
- Izognite se nakljucnemu stiku s stacionarno verigo ali zobniki meça. Lahko so zelo ostri. Pri delu z visinskim obrezovalnikom, verigo ali mecem vedno nosite rokavice in dolge hlac.
- Visinski obrezovalnik vedno držite z desno roko na zadnjem ročaju in levo roko na sprednjem ročaju.
Zaradi uporabe z eno roko lahko pride do resnih poskodb upravljavca, pomočnikov in/ali opazovalcev.
Elektricno orodje drzite le za izolirane prijemalne povrsine, saj se lahko veriga dotika skrite napeljave. Ce se veriga zage dotakne ziice, ki je pod elektricno napetostjo, se lahko izpostavljeni kovinski deli elektricnega orodja naelektrijo in povrozico elektrici ni udar.
- Nosite zašcitna očala in zašcitno za sluh. Priporočljiva je tudi uporaba zašcitne opreme za glavo, roke, noge in stopala. Ustrezna zašcitna oblačila bodo zmanjsala telesne poskodbe zaradi letech delcev ali nakljucnega stika z verigoŽage.
Viisinskega obrezovalnika ne uporabljaje na drevesu. Ce viisinski obrezovalnik uporabljate, ko ste na drevesu, se lahko poskodujete.

Vedno poskrbite za primerno oporo in visinski obrezovalnik upravljaje le, kadar stojite na fiksni, varni in ravni povrsini. Spolzke ali nestabilne povrsine, kot so lestve, lahko povzrocijo izgubo ravnotezja ali nadzora nad visiskim obrezovalnikom.
Nikoli ne uporabljaje visinskega obrezovalnika, ki je poskodovana ali neprimerno nastvljen oziroma ni popolnama in varno sestvljen. Prepričajte se, da se veriga preneha premikati, ko sprostite sprožilec stikala.
Pred zaganjem obdelovanec pregleje za prisotnost zebljev, zinc in drugih tujkov.
Pri zaganju veje, ki je pod napetostjo, bodite pozorni na povratni udarec. Ko je napetost v lesnih vlaknih sprosca, lahko veja, ki je bila pod pritiskom, udari upravljavca in/ali vrze visinski obrezovalnik izpod nadzora.
Pri zaganju podrasti in mladih dreves bodite previdni. Tanek material se lahko zaplete v verigo zage in vas lahko udari ali vrze iz ravnotezja.
Agresivno ali grdo zaganje ali nepravilna uporaba visinskega obrezovalnika lahko povzroci predcasno obrabo meca, verige in/ali zobnika, prav toku tudi pretrganje verige ali meca, to pa lahko vodi do povratnega udarca, meta verige ali izmeta materiala.
- Meça nikoli ne uporabljaje kot vzvod. Upogjen meč lahko povzroči predčasno obrabo meča, verige in/ali zobnika, prav tako tudi pretrganje verige ali meča, to pa lahko vodi do povratnega udarca, meta verige ali izmeta materiala.
Višinski obrezovalnik nosite z obema rokama na ročajih, obrezovalnik pa njao izklopljen. Med transportom ali skladisčejem višinskega obrezovalnika vedno uporabljatePokrov za meč zage. Primerno ravnanje z višinskim obrezovalnikom bo zmanjsalo verjetnost niklučega stika s premikajoco se verigo.
Ne odstranjujte zagozdenega materiala medtem, ko se rezilo premika. Prepricajte se, da je naprava izklopljena, ko odstranjujete zagozden material. Veriga se tudi po izklopu stikala se vedno premika. Trenutek nepazljivosti med uporabo obrezovalnegadroga lahko povzroci resne telesne poskodbe.
Zamazanje in napenjanje verige ter menjanedelov sledite navodilom. Neustrezno napeta ali namazana veriga se lahko strga,ali pa poveca moznost povratnega udarca.Za najboljse rezultate in zmanjsanje tveganja poskodb Naj bo rob rezila oster in cist.
- Ročaji naj bodo suhi, Čisti in brez madežev olja ali masti. Mastni ročaji so spelžki in povzroćijo izgubo nadzora.

Zagajte sam les. Visinskega obrezovalnka ne uporabljate za nepredvidene namene. Na primer: visinskega obrezovalnka ne uporabljate za zaganje plastike, opek ali gradbenih materialov, ki niso iz lesa. Ce boste visinski obrezovalnik uporabljali za nepredvidene namene, lahko pride do nevarbih situacij.
- Izogibajte se uporabi visinskega obrezovalnika v slabih vremensikh razmerah, zlasti ce obstaja nevarnost strele. S tem boste zmanjsali moznost udara strele.
- Vsakičko zapustite orodje, ustavite motor in odstranite baterijski skloρ.

• Nedelujoče naprave shranite v zaprtih prostorih.
  Kadar naprav ne uporabljaje, jim odstranite baterijski sklop in jih shranite v zaptem prostoru, ki je suh in nekoliko dvignjen ali zaklenjen ter izven dosega otrok.
• Pregleje poskodovane del. Pred nadaljinno uporabo izdelka morate poskodovan šcitnik ali kateri koli drug del je natančno pregledati in dolociti, ali bo pravilno deloval in izvajal svjo predvideno funkcijo. Preverite nastavitev premikajocih se delov, njihove povezave, morebitne lome, namestitev in druge pogoje, ki bi lahko vplivala na delovanje naprave. Poskodovan šcitnik ali drug poskodovan del morajo ustrezno popraviti ali nadomesti na pooblascenem servisem centru, razen ce je v tem prirocniku navedeno drugace.

DODATNA OPOZORILA

Baterijskega sklopa ne polnite v dezju ali na VLCznih mestih.
- Napravo uporabljaje le z baterijskimi sklopi in polnilniki EGO.

BATERIJA POLNILNIK
BA1120E, BA2240E, BA2800	CH2100E
BA3360, BA4200	CH5500E

Preden napravo zavrzejote, morate iz nje odstraniti baterijski sklop.
Baterijo morate varno odvreci.

Baterije ne odstranite v ogenj. Celice lahko eksplodirajo. Preverite lokalne predpise za morebitna posebna navodila glede odstranjevanja.
Baterije ne odpirajte ali poskodujte. Sprosnci elektroliti so korozivni in lahko poskodujejo oci ali kozo. Lahko so strupeni, ce jih zauzijete.

ASVARILO! Elektrolit je razredcena zveplova kislna, ki je skodljiva za kozo in oci. Elektrolit je elektroprevoden in koroziven.

Pri ravnaju z baterijami bodite previdni in pazite, da ne povzrocite katkega stika s prevodnimi materiali, kot so prstani, zapestnice in kljuci. Baterija ali prevodnik se lahko pregrejeta in povzrocite opekline.
Baterijskih orodij ni potrebno priklopiti v elektricn vtichico, zato so vedno v stanju delovanja. Zavedajte se mogocih nearnosti tudi, ko orodje ne deluje. Bodite previdni pri vzdrrzevanju ali servisiranju.
Pred servisiranjem, ciscenjem ali odstranjevanjem materiala iz orodja odstranite baterijski sklop.

Nadomestni deli - Pri servisiranju uporabljaje le identicne nadomestne dele EGO. Uporaba drugih dodatkov ali priključkov lahko poveča nevarnost poškodb.

• Naprave ne umivajte s cevjo. Voda naj ne pride v motor ali elektricne prikljucke.
• Če pride do situacij, ki niso zajete v tem priročniku, bodite pazljivi in uporabite dobro presojo. Za pomoc stopite v stik servisnim centrom EGO.
• Ta navodila shranite. Pogosto jih preberite in jih uporabite za poucevanje drugih, ki uporabljajo to orodje. Ce to orodje komu posodite, posodite tudi ta navodila, da preprecite nepravilno uporabo izdelka in moznosti poškodb.

TA NAVODILA SHRANITE

OPOMBA: DODATNA SPECIFICNA VARNOSTNA PRAVILA NAJDETE V PRIROCNIKU Z NAVODILI POGONSKE ENOTE.

TEHNICNI PODATKI

Dolžina meča		250 mm
Delitev verige		9,5 mm
Širina utora		1,1 mm
Vrsta verige		90PX040X (Oregon)
Vrsta meča		104MLEA041 (Oregon)
Kapaciteta rezervaorja za olje verige		220 ml
Teža (z zašćito za verigo)		1,89 kg
Izmerjena raven zvočnegа tlaka LwA		101,4 dB(A) K= 2,36 dB(A)
Raven zvočnegа tlaka v ušesu upravljavca LPA		87,0 dB(A) K=3 dB(A)
Zajamčena raven zvočnegа tlaka LwA (glede na 2000/14/EC)		104 dB(A)
Vibracije ah	Nastavlji sprednji ročaj za prijem	2,1 m/s2 K=1,5 m/s2
	Zadnji ročaj	2,5 m/s2 K=1,5 m/s2

Zgornji parametri so preskušeni in izmerjeni z namešćeno pogonsko enoto PH1400E.
Deklarirana skupna vrednost vibracij je bila izmerjena v skladu s standardno preskusno metod in se lahko uporabi za medsebojno primerjavo razlichnih orodij.
- Navedena skupna vrednost vibracij se lahko uporabi za predhodne ocene izpostavljenosti.

OPOMBA: Emisije vibracij se lahko med dejansko uporabo elektricna orodja razlukije od deklarirane vrednosti, pri kateri se orodje uporablja. Z namenom zašite upravljacma mora uporabnik v dejanskih pogojih uporabe nositi rokavice in zašito za ušesa.

SEZNAM PAKIRANJA

IME DELA KOLICINA
Prikljucek za višinski obrezovalnik	1
Pokrov verige	1
Kljuc z dvojno glavo	1
Priročnik z navodili za uporabo	1

Priporoceni mec in veriga za ta visinski obrezovalnik

IME DELAŠTEVILKA MODELA
Meč	AG1000
Veriga	AC1000

OPIS

SPOZNAJTE SVOJ PRIKLJUČEK ZA VISINSKI OBREZOVALNIK (slika A)

1. Pokrovček
2. Mehek rokav
3. Gred viiskega obrezovalnika
4. Kljuc z dvojno glavo
5. Nosilec ključa
6. Vstavnijak
7. Pokrov zobnika verige
   8.Drog za podaljisanje (izbirno, NA PRODAJ POSEBEJ)

8. Pokrov verige

9. Veriga

10. Mecr

11. Napenjalni vijak za verigo
12. Pokrov rezervaarja za olje
13. Rezervoor za olje
14. Zobniki za krojenje

SESTAVLJANJE

A OPOZORILO: ce so deli poskodovani ali manjkajo, izdelka ne uporablajte, dokler deli niso zamenjani. Ce ta izdelek uporabljate s poskodovanimi ali manjkajocimi deli, se lahko resno poskodujete.

A OPOZORILO: tega izdelka ne poskusajte spreminjati in ne poskusajte izdelovati dodatkov, ki niso primerni za uporabo s tem visinskim obrezovalnikom. Vsako tako spreminjaje je zloraba in lahko privede do tveganj, ta pa do Hudih telesnih poskodb.

NAMESCANJE PRIKLJUCKA ZA VISINSKI OBREZOVALNIK NA POGONSKO ENOTO

Ta priključek za visinski obrezovalnik je zasnovan za uporabo s 56-voltno litj-ionsko pogonsko enoto EGO PH1400E.

Glejte razdek 喜 NAMESCANJE PRIKLJUCKA NA POGONSKO ENOTO v prirocniku z navodili pogonske enote PH1400E.

PRIKLJUČEVANJE DROGA ZA PODALJSANJE MED POGONSKO ENOTO IN PRIKLJUČEK ZA VISINSKI OBREZOVALNIK (izbirno)

Drog za podaljisanje povecra razpon obrezovanja.
Namescen mora biti med pogonsko enoto in prikljucek za visinski obrezovalnik.

Sledite postopku v razdelku >NAMESCANJE PRIKLJUČKA ZA VIŠINSKI OBREZOVALNIK NA POGONSKO ENOTO «, Čeželite namesti in pričvrstiti drog za podaljsanje med prikljucek za višinski obrezovalnik in pogonsko enoto (slika C).

A OPOZORILO: ce priključek in pogonska enota/ drog za podaljišanje nista namescena v skladu z zgornjimi navodili, lahko pride do hudih poskodb ali celo smrti.

A OPOZORILO: nikoli ne priključujte ali prisagajte prikrljučkov, Če pogonska enota deluje oz. je namescena baterija. Če ne zaustavite motorja in odstranite baterije, lahko pride do Hudih telesnih poškodb.

DELOVANJE

NEVARNOST: nikoli ne obrezujte v blizini elektricnihvodov, kablov ali drugih virov napajanja. Ce se mec in veriga zagozdata v elektrici vod ali kabel, SE NE DOTIKAJTE MECA, VERIGE ALI ALUMINIJASTEGA DROGAI LAHKO SO POD ELEKTRICNO NAPETOSTJO IN ZELO NEVARNI. Višinski obrezovalnik še napraj držite za izolirani zdnji ročaj ali ga varno połožite na tla in stran od sebe. Pred osvoboditvijo meca in verige iz poskodovanega kabela prekinite napajanje obrezovalnika. Stik z mečem, verigo, drugimi prevodnimi deli višinskega obrezovalnika ali elektrici nimi vodi ali kabli pod napetostjo lahko povzroči smrt zaradi elektricnega udara ali hude poskodbe.
A OPOZORILO: Cetudi se dodobra seznanite s tem izdelkom, pri rokovanju z njim ne postanite neprevidni. Pomnite, da je brezskrbni delec sekunde dovolj za resno poskodbo.
A OPOZORILO: Vedno nosite zašcito za oči, ki ima varovanje tudi s strani. Če tega ne storite, vam lahko v oči priletijo predmeti ali pa se lahko zgodijo druge hude poskodbe.

三GO

Pred vsako uporabo celoten izdelek preverite glede poskodovanih, manjkajochi ali odvitih delov, kot so vijaki, matice,Pokrovcki itd. Dobro privijte vsa zapenjala inPokrovcke ter izdelka ne uporabljajte, dokler manjkajochi ali poskodovani del ni namešcen.

A OPOZORILO: da preprecite resno telesno poškodbo, pred servisiranjem, cisčenjem, zamenjavo priključkov ali odstranjevanjem materiala iz enote odstranite baterijski sklop iz enote.

APLIKACIJE

Ta izdelek laho opurabljate za naslednje namene:

Klešcenje
Obrezovanie

OPOMBA: orodje se lahko uporabljaismo za predpisan namen. Kakrsna koli druga uporaba se smatra za nepravilno uporabo.

POLNJENJE REZERVOARJA ZA OLJE Z MAZIVOM ZA MEC IN VERIGO

A OPOZORILO: ne kadite in ne uporablajte ognja ali plamenov v blizini olja ali visinskega obrezovalnika. Olje se lahko razljie in povzroci pozar.

OPOMBA: ob nakupu v visinskem obrezovalniku ni olja. Izjemno pomembno je, da pred uporabo rezervaar napolnite z oljem za verigo. Živiljenjska doba verige inzmogljivost rezanja sta odvisni od optimalna gmananja. Med delovanjem je veriga samodejno namazana z oljem za verigo. Raven olja morate preveriti vsakih 20 minut uporabe in olje po potrebi doliti.

1. Odstranite baterijski sklop iz pogonske enote.
2. OcistitePokrovrezervaorja za olje in obmocejokoli njega, da preprecite vstop umazanje v rezervaor.
3. Priključek za visinski obrezovalnik položite v navpični položaj in obračajtePokrov rezervaorja za olje v obratni smeri urinega kazalca, da ga odstranite (slika D).
4. Olje za mec in verigo previdno nalivajte do vratu rezervaarja. Pazite, da olja ne polijete izven odprtine. Odvecno olje obrisite in zapritePokrov rezervaarja za olje.

OPOMBA:

• za njaboljse rezultate uporabite olje za mec in verigo OREGON. To olje je posebej zasnovano za zagotavljanje manjsega trenja in hitrejsega rezanja.
  Ne uporabljate umazanih, ze uporabljenih ali drugih onesnazenih olj. To lahko poskoduje meci ali verigo.

PRIPRAVA NA REZANJE (sika B)

Za ustrezno varnostno opremo gleje «Pomembna varnost-na navodila« v prejsnjem delu tega priročnika.

Dvignite konico meca, da preverite morebitno povesanje verige. Veriga je pravilno napeta, ko na spodnji strani meca ni ohlapna in se prilega, vendar jo je mogoce obriniti z roko brez zatikanja. Ce je napetost verige potrebno prerligoditi, si za navodila oglejte razdelek >ZAMENJAVA MECA IN VERIGE « v poglavju >VZDRZEVARANJE « tega prirocnika.
Pred uporabo preverite privitje vstavnega vijaka. Ce je odvit, ga varno privijte z obračanjem v smeri urinega kazalca.
Preverite ostrino rezalnih zob na verigi in se prepriçajte, da je veriga dobro podmazana.
Za najboljsi prijem in zašcitno nosite nedrsne rokavice. Nikoli ne stojte neposredno pod vejo, ki jerezete. Poskrbite, da stojite varno in stabilno. Bodite pozorni na ovire, kot so drevesni štrcji, korenine in jarki, zaradi katerih bi se lahko spotaknili ali opotekli.
Poskrbite, da enoto primerno drzite, vedno ko motor deluje. Enoto cvrsto drzite z obema rokama.
Za varno in boljse upravljanje si preko rame nadenite ramenski pas. Ramenski pas nastavite v udoben položaj za upravljanje. Pri namestitvi ramenskega pasu na pogonsko glavo upostevajte navodila v razdelku NAMESTITEV RAMENSKEGA PASU «v uporabnišekem priročniku pogonske glave PH1400E.

A OPOZORILO: Ramenski pas je tudi hiter mehanizem za sprostitev v nevarnih situacijah. V nujnih primerih ga nemudoma smemite z rame, ne glede na to, kako je vstavljen.ZAGON/ZAUSTAVITEV ORODJA

Gleje razdelek ZAGON/ZAUSTAVITEV POGONSKE ENOTEv pirocniku z navodili pogonske enote PH1400E.

OSNOVNI POSTOPEK REZANJA (sliki E in F)

Sledite spodnjim korakom, da preprecite poškodbe lubja dreves ali grmovja. Med rezanjem orodja ne premikajte naprej in nazaj.

1. Prvi rez naj bo plitev (1/4 premera veje) na spodnji strani veje ob glavni veji ali deblu.
2. Drugi rez naj bo z zgornje strani veje navzven proti prvemu rezu. Nadalujte z rezanjem veje, dokler je ne ločite od drevesa. Pripravite se, da boste zadržali ravnoteže, ko veja opade.
3. Zadnji rez naj bo ob deblu.

OPOMBA: pri drugih in zadnjih rezih (z zgornje strani veje) naslonite zobnike za krojenje ob vejo, ki jo rezete (sika F). S tem boste umirili vejo in si olajsali rezanje med blagim potiskanjem navzdol. Ce boste rezali na silo, lahko poskodujete mec, verigo ali motor.

1. Po zakljukcu rezanja takoj sprostite sprozilec na pogonski enoti.

OPOMBA: zaradi neupostevanja ustreznih postopkov rezanja se bosta ukrivila mec in veriga in se zagozdila v vejo. V tem primuru:

1. Ustavite motor in odstranite baterijski sklop.
2. Ce vejo lahko dosezete s tal, drzite obrezovalnik in dvignite vejo. Tako boste sprostili obrezovalnik.
3. Če je obrezovalnik še vedno zagozden,Poklicite strokovno pomoc.

KLESCENJE IN OBREZOVANJE

Prikluček za visinski obrezovalnik je zasnovan za obrezovanje manših vej do premera 20 cm. Za njabolše rezultate sledite naslednjim previdnostnim ukrepom.

1. Previdno načrtujte rezanje. Bodite pozorni na smer padca veje.

A OPOZORILO: veje lahko padejo v nepričakovanih smereh. Ne stojte neposredno pod vejo, ki jo režete.
2. Najbolj obicajen položaj rezanja je z enoto pod kotom 60^ ali manj (sika G).Veoj kot je kot gredi visinskega obrezovalnika glede na tla, tezji je prvi rez (s spodnje strani veje).
3. Dolge veje odstranite v vec korakah.
4. Najprej odrezite spodnje veje, da imajo zgornje veje več prostora pri padanju.
5. Delajte počasi in z obema rokama Čvsto držite obrezovalnik. Ves ācas stojte varno in stabilno.
6. Ne rezite na lestvi, ker je zelo nevarno. To prepustite strokovjakom.
7. Ne naredite ravnega reza ob glavni veji ali deblu, dokler ne odrezete vecino veje in takozmanjsate tezo. Upoštevanje ustreznih postopkov rezanja bo prepreci louscenje lubja z glavne veje.
8. Visinskega obrezovalnika ne uporabljajte za sekanje ali krojenje.
9. Da preprecite nevarnost elektricnega udara, bodite pri upravljanju naprave vsaj 15 metrov stran od nadzemnih elektrichnih vodov in opazovalcev (sika G).

VZDRZEVENJE

A OPOZORILO: pred pregledom, ciscenjem ali popravilom enote zaustavite motor, počakajte, da se zaustavijo vsi premikajci se deli in odstranite baterijski sklop. Neupostevanje teh navodil lahko povzroci hude telesne poskodbe ali materialno škodo.
A OPOZORILO: pri servisiranju uporabljaje le identne nadomestne dele. Uporaba drugih delov je tvegana in lahko poskoduje izdelek. Za zagotovitev varosti in zanesljivosti mora vsa popravila, razen tistih, ki so navedena v navodilih za vzdrijevanje, izvesti usposobljen serviser.

SPLOŠNO VZDRŽEVANJE

Pri ciščenju plastićnih delov se izogibajte uporabi topil.
Većina vrst plastike se lahko pri uporabi razlicnih komerciænih topil poskoduje. Za odstranjevanje umazanje, prahu, olja, masti itd. uporabite Čiste krpe.

CISCENJE ENOTE

• Po vsaki uporabi odstranite baterijo in z mehko krtaco očistite ostanke zŽage in meça. Povrsino visinskega obrezovalnika obrisite s Čisto in vlažno krpo ter nekaj blage Čistilne raztopine.
• OdstranitePokrovzobnikaverige,natozmehko krtacodstranite delce zmeca,verige,zobnika inPokrova zobnika verige.
  Pri cišćenju verige vedno očistite delce lesa, Žagovino im umazanijo iz utora meça.

OPOMBA: za ciscenje plasticnegela dela rocaja ne uporabljaje mochnich cistilnih sredstev. Poškodujejo ga lahko dolocena aromaticna olja, kot sta olje bora in limone.

ZAMENJAVA MECA IN VERIGE

A OPOZORILO: Medtem ko motor teče, se ne dotikajte ali prilagajte verige. Veriga je zelo ostra; Pri vzdřevanje verige vedno nosite zašitne rokavice.

OPOMBA: pri ponovnem namescanju meca ali verige vedno uporabite doloceno kombinacijo meca in verige, ki je navedena v razdelku »Priporočeni mec in veriga za ta visinski obrezovalnik «.

Odstranjevanje obrjenega meca in verige

1. Odstranite baterijo, počakajte, da se visinski obrezovalnik ohladi in privijtePokrov rezervaarja za olje.
2. Prikluček za višinski obrezovalnik položite na stran sPokrovom zobnika verige obrjenim navzgor.

三GO

1. Nosite rokavice. S prilozhenim kljuem z dvojno glavo odvijte vstavni vijak ter odstranite vijak inPokrov zobnika verige. Pokrov zobnika verige očistite s suho krpo in shranite za ponovno montažo (slika H).
2. Meč in verigo odstranite z namestitvene povrsine. Izrabljeno verigo odstranite z meça.

OPOMBA: ce je meč in verigo težko odstraniti z namestitvene povrsine, položite visinski obrezovalnik vPokončni polojazj. Z eno roko držite meč, z drugo pa napenjalni vijak za verigo odvjte v nasprotni smeri urinega kazalca (sika l) in nato odstranite meč z verigo.

OPOMBA: Ob tem je dobro, da preverite zobnik pogona za pretirano obrabo ali poškodbe.

Namescanje novega meca in verige

1. Novo verigo v obliki zanke položite na ravno povrsino in poravnajte morebitne zgibe (sika J).
2. Povezave pogona verige namestite v utor meca. Verigo namestite takto, da jo na zadnji strani meca oblikujte v zanko (sika K).

Slika K: za opis delov glejte spodaj:

K-1 Povezave pogona verige
K-2 Utor meca

1. Verigo držite v položaju na mecu in zanko namestite okoli zobnika visinskega obrezovalnika.

OPOMBA: v verigo so vgravirane majhne smerne puscice. Se ena smerna puscica je vtisnjena tudi v ohisje orodja (slika L). Pri namešcanju verige na zobnik poskrbite, da bo smer puscic na verigi SKLADNA s amerjo puscice na ohisju orodja. Ce so obrnjene v nasprotne strani, obrnite verigo in sklop meca (slika M).

Slika L: za opis delov glejte spodaj:

L-1 Zobnik

L-2 $ponka za uravnavanje napetosti

L-3 Izbokline za poravnavo

L-4 Napenjalni vijak za verigo

L-5 Reža meča

1. Meč položite na namestitveno povrsino, takdo režo meča potisnite preko izboklin za poravnavo, dokler sponka za uravnavanje napetosti ni vstavljena v spodnjio luknjno na zadnjem delu meča (slika L).

OPOMBA: Če je sponko za uravnavanje napetosti težko vstaviti v luknjno, ustrezno privijte napenjalni vijak za verigo, dokler se sponka za uravnavanje napetosti ne nahaja natančno nad luknjno.

1. ZamenjaltePokrov zobnika verige in vstavni vjak. Rahlo ju privije.
2. Odstranite ohlapnost verige z obračanjem napenjalnega vijaka za verigo v smeri urinega kazalca, dokler se veriga ne prerilega meču in so povezave pogona v utoru meça ter nato dvignite konico meça in preverite napetost. Sprostite konico meça in napenjalni vijak za verigo obrnite za en obrat v smeri urinega kazalca. Postopek ponavljajte, dokler povešanje ne izgine (sika N).
3. Pridržite konico meča in dobro privijte vstavni vjakPokrova zobnika verige.

OPOMBA: za podaljsanjeŽivljenjske dobe meča, mec obcasno zasucite.

OPOMBA: ce je veriga pretesna, se ne bo obračala.
Rahlo odvjte vstavni vijakPokrova zobnika verige in napenjalni vijak za verigo obrnite za 1/4 obrata v nasprotni smeri urinega kazalca.Dvignite konico meča in znova dobro privijte vstavni vijakPokrova zobnika verige.
Zagotovite, da se bo veriga obračala brez ustavljanja.

PRILAGAJANJE NAPETOSTI VERIGE

SVARILO: pred uporabo mora biti veriga ustrezno napeta.

1. Ustavite motor in odstranite baterijski sklop preden prilagodite napetost verige.
2. Vstavni vijak odvijte, dokler ne bo privit takto, kot ce bi ga privili s prsti.
3. Napenjalni vijak za verigo obrnite v smeri urinega kazalca, da napnete verigo. Dodatne informacije so na voljo v razdelku «ZAMENJAVA MEČA IN VERIGE«.

Hladna veriga je pravilno napeta, ko na spodnji strani meca ni ohlapna in se prilega, vendar jo je mogoce obriniti z roko brez zatikanja. Verigo je treba ponovno napeti, kadar ploskve na povezavah pogona niso v utoru meca (sika O).
Med normalim delovanjem zage bo temperatura zage narasla. Povezave pogona pravilno napete tople verige bodo iz utora meca gledale priblizno 1,3 mm (sika P).

OPOMBA: nove verige se rade raztegnejo, zato napetost verige redno preverjaje in jo po potrebi preragodite.

OPOMBA: Če verigo napete, ko je topla, bo morda prekratka, ko se ohladi. Pred naslednjo uporabo preverite hladno napetost.

MAZANJE ZOBNIKOV

Zobnike v ohisju je potrebno redno mazati z mazivom za zobnike. Raven maziva preverite priblizno vsakh 50 ur delovanja, takao odstranite tesnilni vjak pri strani ohisja.

Če pri strani zobnikov ne vidite maziva, sledite spodnjim korakom in ohišje napolnite z mazivom do 3/4 prostornine.

Ohisza z zobniki ne napolnite povsem.

1. Priključek za visišinski obrezovalnik položite na stran s tesnilim vijakom obrjenim navzgor (sika Q).
2. S prilozhenim kjuem z dvojno glavo odvijte vbrizgalni vijak in ga odstranite.
3. Z brizgalko (ni priložena) vbrizgajte nekaj maziva v luknjovija. Ne napolnite več kot 3/4 prostornine ohišja.
4. Privijte tesnilini vijak.

Sika R: za opis delov glejte spodaj:

R-1 Luknjza mazanje

R-2 Zobnik v konici meca

TRANSPORT IN SKLADISÇENJE

1. Priključka za visinski obrezovalnik ne prenašajte ali shranjujte, kadar deluje. Pred skladišcenjem ali transportom vedno odstrinite baterijsk sklop.
2. Pred skladischenjem ali transportom priključka za visinski obrezovalnik vedno namestitePokrov na meč in verigo. Bodite previdni, da se izognete ostrim zobem verige.
3. Pred skladischenjem priključek za višinski obrezovalnik temeljito očistite. Priključek za višinski obrezovalnik shranite v zaptrtem prostoru, ki je zaklenjen in/ali nedostopen otrokom. Poskrbite, ne bo v blžini korozivnih sredstev, kot so vrtne kemikalije in soli za topljenje ledu.
4. Če priključek za višinski obrezovalnik ni namesčen na pogonsko enoto in je shranjen ločeno, namestitePokrov na gred priključka, da umazanija ne pride v spojnik.

Varovanje okolja

Elektricne opreme, polnilnika baterij in baterij/baterij, ki jih je mogoce polniti, ne odvrzite med gospodinjske opadke!

V skladu z evropskim zakonom 2012/19/ EU glede elektrichiene in elektronske opreme, ki ni vec uporabna, in v skladu z evropskim zakonom 2006/66/EC gledePokvarjenih ali izrabljenih baterijskih sklopopov/baterij, je treba baterije zbrati loceno.

Ce elektriche naprave odvrzete na smetišca, lahko nevarne snovi pronicajo v podtalnico in takopridejo v prehranjevalno verigo, s cimer ogrozijo vaše zdravje in dobro počutje.

IZJAVA ES O SKLADNOSTI

DRUZBA EGO EUROPE GMBH

v skladu s klučnimi zdravstvenimi in varnostnimi zahtevami naslednjih direktiv:

2006/42/ES, 2014/30/EU, 2011/65/EU, 2000/14/ES

Upostevani standardi in tehniche specifikacije:

EN ISO 11680-1, EN 60745-1, EN 55014-1, EN 55014-2

zmerjena raven zvočega tlaka: 101,4 dB(A),

Zajamcena raven zvochnega tlaka: 104 dB(A)

Dong jiong.

Peter Melrose Dong Jianxun

Generali dirktor druzbe Vodja kakovosti pri druzbi

EGO Europe GmbH Chervon

*Pocla5den pradstavnik druzeBER CHERVON in odgovom i za tehnifno dokumentacjo.)

01/12/2016

ODPRAVLJANJE TEZAV

TEžAVA VZROK	REŠITEV
Motor ne teče	Baterijski sklop ni pritrjen na višobrezovalnik.MedŽago in baterijo ni elektrichne stika.Baterijski sklop je izpraznjen.Gumb za odklepanje ni sprešćenpred pritiskom sprežilica stikala.Baterijski sklop ali pogonska eneta.Prečakajte, da se baterijski sklop ali pogonska enota ohladi do temperature pod 67 °C.Veriga je zataknjena v lesu.Delci v meču.Delci v Pokrovu zobnika verige.	nsk Baterijski sklop pritrdite na višinski obrezovalnik.Odstranite baterijo, preverite kontakte in ponovno namestite baterijski sklop.Napolnite baterijski sklop.Vzvod za odklepanje pritisnite navzdol in ga pridržite, nato pa pritisnite sprežilec, da vljučite višinski obrezovalnik.Počakajte, da se baterijski sklop ali pogonska enota ohladi do temperature pod 67 °C.Sprostite sprežilec, izvlecite verigo in mec iz lesa, nato višinski obrezovalnik ponovno vljučite.Verigo pritisnite ob les ter višinski obrezovalnik premikajte naprej in nazaj, da odstranite delce.Odstranite baterijski sklop, nato odstranitePokrov zobnika verige in očistite delce.
Motor teče, vendarese veriga ne vrti	Veriga ne aktivira pogonskega zobnika.	Odstranite baterijski sklop in znova namestite verigo.Prepričajte se, da so pogonske povezave na verigi popolnoma nameščene na zobniku.
Višinskiobrezovalnik reže pravlno.	Nezadostna napetost verige.Topa veriga.Veriga je nameščena v nasprotni smeri.Obrabljena veriga.Suha ali prevecraztegnjena veriga.Veriga ni v utoru meča.	Odstranite baterijski sklop in prilagodite napetost verige v skladu z razdelkom «PRILAGAJANJE NAPETOSTI VERIGE«.Usposobljen serviser njabrusi rezila verige.Odstranite baterijski sklop in znova namestite verigo v skladu z razdelkom «ZAMENJAVA MEČA IN VERIGE«.Odstranite baterijski sklop in zamenjajte verigo v skladu z razdelkom «ZAMENJAVA MEČA IN VERIGE«.Preverite nivo olja. Če je treba napolnite rezervoor za olje.Odstranite baterijski sklop in znova namestite verigo v skladu z razdelkom «ZAMENJAVA MEČA IN VERIGE«.
Ob delovanju sta meč in verigavroča, prisoten je dim	Preverite napetost verige za morebitno preveliko napetost.Rezervoor na olje je prazen.Delci v utoru meča.	Odstranite baterijski sklop in prilagodite napetost verige v skladu z razdelkom «PRILAGAJANJE NAPETOSTI VERIGE«.Polnjenje maziva za meč in verigo.Iz utora očistite delce.

GARANCIJA

GARANCIJSKA POLITIKA DRUZBE EGO

Za popolne pogoje garancjske politike druzbe EGO obiščite splteatro stran egopowerplus.com.

PERSKAITYKITE VISA INSTRUKCIJA!

PERSKAITYKITE NAUDOJIMO INSTRUKCIA

SL Prikjuček za kosilnico z nitko 171

LT Zoliapjovs itaisas 180

LV Auklas trimera pierice 190

GR Pooaptnma xlookotikou e vna 200

TR Misinali Cim Bieme Aparati 211

Preostalo tveganje! Pred uporabo izdelka se morajo osebe z elektronskimi napravami, kot je srconi spodbujevalnik, posvetovati s vojim zdravnikom. Delovanje elektricne opreme v blizini srcega spodbujevalnika lahko povzroci motnje ali okvaro srcega spodbujevalnka.
A OPOZORILO: Za zagotovitev varnosti in zanesljivosti mora vsa popravila izvesti usposobljen serviser.

VARNOSTNI SIMBOLI

Namen varnostnih simbolov je, da pritegnejo va so pozornost na morebitne nevarosti. Varnostni simboli in njihova pojasnila si zasluzijo va so pozornost in razumevanje. Opozorilni simboli sami ne odpravljajo nobene nevarosti. Navodila in opozorila niso nadomestilo za ustrezne ukrepe za preprecevanje nasreč.

A OPOZORILO: Poskrbite, da boste pred uporabo orodja prebrali in razumeli vsa varmostna navodila v prirocniku z navodili za uporabo, vklucho n vsemi symboli za varnostna opozorila, kot so NEVARNOST « OPOZORILO «, in «SVARILO «. Neuostoceanje spodaj navenenih navodil se lahko odrazi v elektricnem udaru, pozaru in/ali resnih telesnih poškodbah.

POMEN SIMBOLOV

ASIMBOL VARNOSTNEGA OPOZORILA: Nakazuje NEVARNOST, OPOZORILO ali SVARILO. Uporablja se lahko skupaj z drugimi symboli ali piktogrami.

APOZORILO: Delovanje katerega koli elektricega orodja lahko povzroci metanje tujkov v vase oci, kar lahko povzroci resne poskodbe ocesa. Pred zaetkom dela z elektrnicm orodjem vedno nosite za scitna ocala ali varmostna ocala s stranskimi za scitami in kadar je treba tudi scit za celoten obraz. Priporocamo vom uporabo varostnemaske Wide Vision Safety Mask za uporabo preko ocal ali standardnih varostnih ocal s stransko za scito.

VARNOSTNA NAVODILA

Na tej strani so prikazani in opisani varmostni symboli, ki se lahko pojavijo na tem izdelku. Preberite, osvojite in sledite navodilom na stroju preden ga boste poskusali sestaviti in upravljati.

	Varnostno opozorilo	Oznacuje potencialno nevarnost telesnih poskodb.
	Citiţi manualul de instrukturi	Za zmanjšanje nevarnosti poskodb je pomenbno, da si uporabnik pred uporabo naprave prebere uporabniški priročnik.
	Nosite zašćito za oči	Pri upravljanju tega izdelka vedno nosite zašćtna očala ali varnostna očala s stransko zašćito in zašćito za celoten obraz.
	Nosite zašćito za sluh	Pri upravljanju tega izdelka vedno nosite zašćto za ušesa.
	Širina košnje	Najvećja širina košnje kosilnice z nitko
	Premer nitke: Premer najlonske nitke
	Ni rezila	Ne namešćajte kovinskih ali plastićnih rezil.
	Prisotni raj bodo varno oddaljeni	Poskrbite, da bodo drugi ljudje in hišni ljubljenčki vsaj 15 m stran od kosilnice z nitko, ko je v uporabi.
	Prisotni raj bodo varno oddaljeni	Poskrbite, da bodo drugi ljudje in hišni ljubljenčki vsaj 15 m stran od kosilnice z nitko, ko je v uporabi.
	Ne izpostavlujte dežju	Naprave ne uporabljaje v dežju ali je pušćajte zunaj, ko dežuje.
CE	CE	Ta izdelek je v skladu z veljavnimi direktivami ES.
	Odpadna elektricna in elektronska oprema (OEEO)	Odpadnih elektrichnih izdelkov se ne sme odlagati med gospodinjske odpadke. Odnesite jih k pooblašćenemu izvajalcu postopka recikiranja.
XX 8	Hrup	Zajamčena raven zvočnega tlaka. Emisije hrupa v okolico so v skladu z direktivo Evropske skuposti.
V	Volt Voltaj
mm	Milimeter Dolžina	ali velikost
cm	Centimeter Dolžina	ali velikost
in.	Palec Dolžina ali	velikost
kg	Kilogram Teža

POMEMBNA VARNOSTNA NAVODILA

A OPOZORILO: Pri uporabi kosilnic z nitko morate vedno upostevati osnovne previdnostne ukrepe, saj le takolo lahko zmanjsate nearnost pozara, elektricega udara, opeklin in telesnih poskodb, vklučno s sledećim:

PRED UPORABO NATANCNO PREBERITE.

SHRANITE ZA PRIHODNJO UPORABO.

NEVARNOST: Ne zanašajte se na izolacijo orodja za zašito pred elektrčnim udarom. Da zmanjsate nevarnost elektrčnega udara, stroja nikoli ne upravlajte v bliziniŽic in kablov (napajanje itd.), ki so lahko pod napetostjo.

SVARILO: Med uporabo nosite primerno zašcito za sluh. Pod nikaterimi pogoji in dolžino uporabe lahko ta izdelek prispeva k izgubi sluha.

URJENJE

Pazljivo preberite navodila. Seznanite se s kontrolami in pravilno uporabo naprave.
- Naprave nikoli ne smejo uporabljati otroci ali osebe, ki s to napravo niso seesnanjene. Krajevni predpis iahko omejujeo starostno mejo upravljavcev.

Zapomnite si, da je uporabnik ali upravljavec odgovoren za vse nesrece ali nevarnosti, ki bi se lahko zgodile prisotnim ali njihovi lastnini.

PRIPRAVA

• Cesov blizini ljudje,se posebej otroci ali domace zivali, naprave ne uporabljajte.
• Nosite zašcito za oči in robustne Čevlje ves Čas upravljanja stroja.
  Razdalja med strojem in opazovalci mora biti vsaj 15 m.

DELOVANJE

Stroj uporabljaite le podnevi ali ob dobri umetni svetlobi.
Stroja nikoli ne upravlajte, ce so scitniki poskodovani, ali ce niso na mestu.

Stroj vedno odklopite iz vira napajanja (vtic odstranite iz vticnice ali odstranite napravo za ustavljanje),

• kadar koli pustite stroj brez nadzora;
  pred ciiscenjem blokade;
  pred pregledom, ciščenjem ali delom na naprvi;
  potem, ko zadenete ob tujek;
• kadar koli začne stroj nenormalno vibrirati.

Pazite na morebitne poškodbe dlani iz stopal z rezili.
Vedno poskrbite, da so odprtine za zračenje ČiSTE.

VZDRZEVANJE IN SHRANJEVANJE

Stroj vedno odklopite iz vira napajanja (vtic odstranite iz vticnice ali odstranite napravo za ustavljanje) pred vrzvanjem ali ciscenjem.
- Uporabljajte samo originalne dele in dodatke ter upostevajte priporocila proizvajalca.
Stroj redno preverajte in vzdrujte. Stroj naj popravla le pooblasen serviser.
- Ko ni v uporabi, stroj pospravite izven dosega otrok.

DRUGA VARNOSTNA OPOZORILA

• Izogajte se nevarnim okoljem. Kosilnic z nitko ne uporabljaje v vraznih ali mokrih okoljih.
  Kadar pustite kosilnico z nitko brez nadzora, jo vedno izklučite ali odstranite baterijski sklop.
• Naprave ne uporablajte v dezju.
• Otroci naj se ne približujejo napravi. Vsi obiskovalci morajo biti na primerni razdalji od delovnega območja.

• Primerno se oblocite. Ne nosite ohlapnih oblačil ali nakita. To lahko povzroči ujetje med premikajće dele. Uporabite gumijaste rokavice in delovn obutev, predpisano za zunanja dela. Če imate dolge lase, nosite tudi zašćitnoPokrivalo.

• Uporablajte varnostna ocala. Pri prasnem delu vedn no site masko za obraz ali protiprasno masko.

• Uporabite pravo napravo. Orodje uporabljaje izklučno za dela, za katera je namenjeno.
  Kosilnice z nitko ne uporabljajte s silo. Svoje delo bo opravljala bolje in z manjso verjetnostjo poskodb pri hitrosti, za katero je bilazasnovana.
  Ne segaje predalec. Pazite, da stojite stabilno in da imate ravnoteze.
  Ostanite pozomi. Pazite, kaj delate. Uporabite zdrav razum. Kadar ste utrujeni, kosilnice z nitko ne uporablijaje.
  Kosilnice z nitko ne upravljajte, ce ste pod vplivom alkohola ali drog.
• Sčitniki naj bodo na mestu in delujoci.
  Kosilnico z nitko shranjujte v notranjem prostoru. Kadar je ne uporabljajte, jo shrantee v notranjem prostoru, ki je suh in nekoliko dvignjen ali zaklenjen, da ni v dosegu otrok. Baterijski sklop pred shranjevanjem odstranite.
• Skrbno vzdružujte kosilnico z nitko. Prikjuček za kosnjod naj bo Čist, saj tako omogoca najboljse rezultate in zmanjsuje tveganje za poskodbe. Sledite navodilom za menjavno prikljuckov. Rocaji naj bodo suhi, Čisti in brez madežev olja ali masti.
  Preglejtze za morebitne poskodovane dele. Pred nadaljnjo uporabo je treba poskodovan scitnik ali kateri koli drug del je treba natancno pregledati in dolociti, ce bo pravilno izvajal svojo prevideno fungcijo. Preverite nestavitev premikajocih se delov, njihove povezave, morebitne lome, namestitev in druge pogoje, ki bi lahko vplvali na delovanje naprave. Scitnik ali drug del. ki je poskodovan, morajo ustrezno popraviti ali nadomestiti na pooblascenem servisnem centru, razen ce je v tem prirocniku navedeno drugace.
• Obmoje rezanja pred vsako uporabo počistite. Odstranite vse predmete, kot so kamni, zdrobljeno steklo,Žeblj,žica ali vrv,ki jih lahko vrze ali se zapletejo v prikljucek za košnjo. Poskrbite, da bodr duge osebe in hišni liubljenčki vsaj 15 m stran.
  Pred uporabo stroja in po morebitnih udarcih stroj pregleje za poskodbe in obrajene dele.
  Med upravljanjem kosilnico z nitko vedno drzite trdno z obema rokama na rocaijh. Prste ovijte okoli rocajev.

• Izognite se nenamernemu zagonu. Kosilnice z nitko ne prenaajte s prstom na sprozilcu.
  Kosilnice z nitko ne uporabljate v eksplzivnih atmosferah. Motorji v teh napravah obicajno oddajajo iskrice in iskrice lahko zanetijo hlape.

• Poškodbe kosilnice z nitko: Če udarite ob tujek ali se kosilnica zaplete, jo takoj ustavite, odstranite baterijski sklop, preglejte za poškodbe in morebitne poškodbe odpravite pred nadaljinjo uporabo. Izdelka ne uporabljate z zlomljinem šcitnikom ali yretenom.

• Ce začne oprema nenormalno vibrirati, ustavite motor in odstranite baterijski sklop. Napravo takoj preglejte za vzrok. Vibracije so obiciajno opozorilo pred težavami. Vibracije lahko povzroča zrahljana glava, razpoka, odlomljenje rezila, kar lahko vodi v resné telesne poskodbe ali celo smrt. Prepričajte se, da je prikrljuček za kosnjo pravilno namescen na mestu. Če se glava zrahlja potem, ko ste jo pričvrstili na mesto, jo nemudoma zamenjajte. Nikoli ne uporablijte kosilnice z nitko, ki ima zrahljan prikrljuček za kosnjo.
  Razpokano, poskodovano ali izrabljeno glavo za kosnjomnedumoda zamenjaje, tudi ce gre le za povrsinskerazpoke. Taksnipriklucki se lahko pri visokih hitrostihrazletijo in poyzroci redno ali smrtno poskodbo.
  Preverite priključek za košnjo v rednih katkih intervalih med delovanjem oziroma takoj, ko opazite spremembo v obnašanje pri košnji.
  S tem orodjem uporablajte le ustrezne polimerne dodatke za nitko in nitke, ki so oblikovane za to orodje proizvajalca EGO™. Kjub temu, da lahko na kosilnico z nitko EGO™ namestite tudi neoriginalne prikljucke, je taksa na uporaba lahko nevarna in/ali povzroci poskodbe na orodju.
  Da zmanjsate nearnost za resno poskodbo, nikoli ne uporablajte ziice ali kovinsko ojacane nitke namesto najlonsikh nitk. Delci ziice lahko odlomijo in z veliko hitrostjo odletijo proti upravljavcu ali opazovalcev.
  Da zmanjsate nearnost poskodb zaradi izgubednzora, naprave nikoli ne uporablajte na lestvi alidrugih nestabilinih podporah. Prikljucka za kosnjo nikoli ne drzite nad visino pasu.
• Če pride do situacij, ki jih ta priročnik ne prevedeva, bodite pazljivi in uporabite dobro presojo. Za pomoč stopite v stik servisinim centrom EGO.
  Baterijskega sklopa ne polnite v dezju ali na VLCznih mestih.
• Napravo uporabljajte le z baterijskimi sklopi in polnilniki, navedenimi spodaj.

BATERIJSKI SKLOP	POLNILNIK
BA1120E, BA2240E, BA2800, BA3360, BA4200	CH5500E, CH2100E

Preden napravo zavrzejote, morate iz nje odstraniti baterijski sklop.
Baterijo morate varno odvreci.

Baterije ne odstranite v ogenj. Celice lahko eksplodiraj Preverite lokalne predpise za morebitna posebna navodila glede odstranjevanja.
Baterije ne odpirajte ali poskodujte. Sprošćeni elektrólì so korozivni in lahko poskodujejo oči ali kožo. Lahko so strupeni, Če jih zauzijete.
Pri ravnju z baterijami bodite previdni in pazite, da ne povzrocite kratkega stika s prevodnimi materiali, kot so prstani, zaestnice in kljuci. Baterija ali prevodnik se lahko pregrejeta in povzrocite opekline.
Pri servisiranju uporablajte le identiche nadomestne dele EGO™. Uporaba drugih dodatkov ali prikljuškov lahko poveča nevarmost poskodb.
Baterijskh orodij ni potrebno vključiti v elektricno vtčnico, zato so vedno v stanju delovanja. Zavedajte se mogocih nevarnosti tudi, ko orodje ne deluje. Bodite previdni pri vzdřevanju ali servisiranju.
- Naprave ne umivajte s cevjo. Voda naj ne pride v moto ali elektricne prikljuche.
Pri upravljanju stroja vedno nosite primerno obutev in dolge hlace.
Vedno poskrbite za oporo na pobocjih in pri hoji. Nikoli ne tecite.
Ta navodila shranite. Pogosto jih preberite in jih uporabite za poucevanje drugih, ki uporabljajo to orodje. Ce to orodje komu posodite, mu posodite tudi ta navodila, da preprecite nepravilno uporabo izdelka in morebitne poškodbe.

TA NAVODILA SHRANITE

OPOMBA: DODATNA SPECIFICNA VARNOSTNA PRAVILA NAJDETE V PRIROCNIKU Z NAVODILI POGONSKE ENOTE.

TEHNIÇNI PODATKI

Mehanizem za košnjo Udarna glava
Premer nitke		2,4 mm najlonska zavita nitka
Širina košnje 38 cm
Hitrost brez obretenitve 5000/6000 min		-1
Teža (baterijskega sklopa) 1,59 kg
Izmerjena raven zvočnegа tlaka LwA		94,6 dB(A)K=1,80 dB(A)
Raven zvočnegа tlaka v ušesu upravljacva LPA		83,2 dB(A)K=3 dB(A)
Zajamčena raven zvočnegа tlaka LwA (glede na 2000/14/EC)		96 dB(A)
Vibracije ah	Sprednji ročaj za prijem	1,1 m/s2K=1,5 m/s2
	Zadnji ročaj	1,4 m/s2K=1,5 m/s2

Zgornji parametri so preskušeni in izmerjeni z namešćeno pogonsko enoto PH1400E.
Deklarirana skupna vrednost vibracij je bila izmerjena v skladu s standardno preskusno metod in se lahko uporabi za medsebojno primerjavo razlichnih orodij;
- Navedena skupna vrednost vibracij se lahko uporabi za predhodne ocene izpostavljenosti.

OPOMBA: Emisije vibracij se lahko med dejanso uporabo elektricega orodja razlikujejo od deklarirane vrednosti, pri kateri se orodje uporablja. Z namenom zašcite upravljavca mora uporabnik v dejansikh pogojih uporabe nositi rokavice in zašcito za ušesa.

SEZNAM PAKIRANJA

IME DELA KOLICINA
Prikljucek za kosilnico z nitko 1
Šcitnik 1
Šestrobi klujč 1
Večnamenski klujč 1
Priročnik z navodili za uporabo 1

Za priporočene nitke za košnjo obišće splétrno mesto egopowerplus.com ali si oglejte katalog izdelkov EGO.

OPIS

SPOZNAJTE DODATKE ZA SVOJO NITNO KOSILNICO (slika A)

1. Pokrovček
2. Gred kosilnice z nitko
3. Nitka za košnjo
4. Glava kosilnice z nitko (udarna glava)
5. Jeziček za sprostitev
6. Rezilo z nitko
7. Ščitnik
8. Imbus ključ
9. Večnamenski kljuc

A OPOZORILO: orodja nikoli ne upravljaje brez

šcitnika trdno namescena gn mestu. Šcitnik mora biti vedno namescen na orodju za zašito uporabnika.

SESTAVA

A OPOZORILO: Ce so deli poskodovani ali manjkajo, izdelka ne uporablajte, dokler deli niso zamenjani. Ce ta izdelek uporabljate s poskodovanimi ali manjkajcimi deli, se lahko resno poskodujete.

A OPOZORILO: Tega izdelka ne poskušajte spreminjati in ne poskušajte izdelovati dodatkov, ki niso priporočeni za uporabo s to kosilnico z nitko. Vsako takto spreminjajie je zloraba in lahko privede do tveganj, ta pa do Hudih telesnih poskodb.

OPOZORILO: ne prikljucite na pogonsko enoto do zakljucka montaze. Neuostevanje tega navodila lahko povzroci nenamerni zagon in resno telesno poskodbo.

MONTAZA SCTNIKA

A OPOZORILO: pri montaizi ali zamenjavi scitnika vedno nosite rokavice. Pazite na rezilo na scitniku in zašcitite dlani, da se ne poskodujete.

1. Glavo kosilnice dvignite in jo obrnite navzdol. Dve luknji za namesitev v sctitiku poravnajte z dvema vijakoma, ki sta predhodno namescena na podnozju gredi. Poskrbite, da bo notranja povrsina sctitika obrjena proti glavi kosilnice z nitko (slika C).
2. S prilozenim imbus kligem in dvema vijakoma pričvrstite šcitnik (slika D).

NAMESCANJE PRIKLJUCKA ZAKOSILNICO Z NITKO NA POGONSKO ENOTO

Ta priklujeck za kosilnico z nitko je zasnovan za uporabo s pogonsko enoto EGO PH1400E.

Glejte razdek 喜 NAMEsCANJE PRIKLJUCKA NA POGONSKO ENOTOv prirocniku z navodili pogonske enote PH1400E.

DELOVANJE

A OPOZORILO: Cetudi se dodobra seznanite s tem izdelkom, pri rokovanju z njim ne postanite neprevidni. Pomnite, da je brezskrbni delec sekunde dovolj za resno poskodbo.
A OPOZORILO: vedno nosite zašcito za oči in ušesa. Če tega ne storite, vam lahko v oči priletijo predmeti ali pride do drugih Hudih poskodb.

APLIKACije

Ta izdelek lahko uporabljate za naslednej namene:

ko snja trave in plevela okoli verand, ograj in poti.

OPOMBA: orodje se lahko uporablja samo za predpisan namen. Kakrsna koli druga uporaba se smatra za nepravilno uporabo.

Pred vsako uporabo napravo pregleje za poskodovane/obrabljene dele

Pregleje glavo kosilnice, šcitnik in sprednjri ročaj za prijem ter zamenjaje dele, ki so razpokani, zviti, upognjeni ali kakor koli poškodovani.

Rezilo z nitko na robu šcitnika lahko scasoma postane topo. Priporočljivo je, da ga redno ostrite s pilo ali ga zamenjate z novim rezilom.

A OPOZORILO: pri montaži ali zamenjavi šcitnika oziroma ostrenju ali zamenjavi rezila vedno nosite rokavice. Bodite pozorni na položaj rezila na šcitniku in zašitite dlan, da se ne poskodujete.
A OPOZORILO: da preprecite resno telesno poskodbo, pred servisiranjem, ciscenjem, zamenjavo priključkov ali odstranjevanjem materiala iz enote odstranite baterijski sklop iz pogonske enote.

UPORABLJANJE KOSILNICE Z NITKO S POGONSKO ENOTO

A OPOZORILO: za upravljanje tega orodja se primerno oblecite, da zmanjsate nevarnost poskodb. Ne nosite ohlapnih oblačil ali nakita. Nosite zašćito za oci in ušesa. Nosite robustne dolge hlac, škomje in rokavice. Ne nosite katkih hlac, sandal ali bodite bosi.
A OPOZORILO: obmoce je rezanja pred vsako uporabo poicistite. Odstranite vse predmete, kot so kamni,

三GO

zdrobljen steklo, zeblji, zica ali vrvica, ki jih lahko vrze ali se zapletejo v prikljucek za kosnjo. Na območju nj ne bo otrok, opazovalcev in hišnih lijublenčkov. Otroci, opazovalci in hišni lijublenčki nj Bodo oddaljeni vsaj 15 m. Še vedno lahko obstaja nevamost letecih predmetov za opazovalce. Prisotni nj tudi uporabljajo zašito za oci. Če pristopite, takoj ustavite motor in prikljucek za kosnjo.

Za varno in boljse upravljane si preko rame nadenite ramenski pas. Ramenski pas nastavite v udoben položaj za upravljane. Kosilnico z nitko drzite z eno roko na zadnjem rocaju in drugo roko na sprednjem rocaju. Med upravljanem orodje Čvrsto drzite z obema rokama. Kosilnico z nitko drzite v udobnem položaju z zadnjim rocajem prblizno v visini pusu. Glava kosilnice mora biti vzporedna s tlemi, da brez težav pride v stik z materialom za kosnjo, ne da bi se upravljavec moral prikloniti (sika B).

A OPOZORILO: ramenski pas je tudi hiter mehanizem za sprostitev v nevamih situacijah. V nujnih primerih ga nemudoma smelite z rame, ne glede na to, kako je vstvljen.

Kosilnico z nitko po vsaki uporabi očistite

Navodila za Čišćenje majdete v razdelku «VZDRŽEVANJE«.

ZAGON/ZAUSTAVITEV ORODJA

Gleje razdelek ZAGON/ZAUSTAVITEV POGONSKE ENOTE v piročniku z navodili pogonske enote PH1400E.

PRILAGAJANJE DOLZINE NITKE

Glava kosilnice z nitko upravljavcu omogoca sprostitev vec nitke za kosnjbroz zaustavitve motorja. Ko se nitka scefra ali obrabi, lahko sprostite dodatno nitko takto, da narahlo potolcete z glavo kosilnice ob tla med delovanjem kosilnice (slika E).

OPOMBA: sprošćanje nitke bo postalo težje, ko bo nitka postajala krajša.

A OPOZORILO: sklopa rezila ne odstranjujte ali spreminjaje. Prevelika dolzina nitke bo povzroci la pregrevanje motorja, ki lahko povzroci resno telesno poskodbo.

ZAMENJAVA NITKE

OPOMBA: vedn uporablajte priporoćeno najlonsko nitko za kosnoj s premerom, ki ni večji od 2,4 mm. Uporaba drugačne nitke lahko povzroci pregretje ali poskodbe kosilnice z nitko.

A OPOZORILO: nikoli ne uporabljaje nitke s kovinski ojacitvjo ali ziice, vrvi itd. Lahko se odtrgajo in postanejo nevarne.

1. Odstranite baterijski sklop
2. Ce je treba, odstranite preostalo nitko za kosnjo.
   Enostavno jo izvlecite z roko.
3. Drzalo vretena po potrebi zasucite v smeri puscice, da poravnate crto LOAD na drzalu vretena z vstavitvenimi odprtinami na podnozju vretena (sika F).
4. Odrezite 5 m dolgo nitko za kosnjo, v priblizno 5-kratni dolzini aluminijaste gredi kosilnice z nitko. Nitko vstavite v luknjno za namestitev v vystavitveni odprtini (sika G). Potisnite in na drugi strani povlecite nitko ven, takao da bosta na obeh straneh vretena enaki dolzini nitke.
5. Med vrtenjem drzala vretena v smeri puscice pritiskajte, da nitko navijete na vreteno in je na vsaki strani vretena pribliznio 14 cm nitke (sika H).
6. Držalo vretena potiskajte navzdol, medtem ko ročno vlečete nitko za ročno namestitev nitke, in da preverite pravilno namestitev glave kosilnice z nitko.

Ce se nitka za kosnjno odlimi iz izhoda za nitko ali ce se nitka ne sprosti, ko potolcete z glavo kosilnice, sledite spodnjim korakom:

1. Odstranite baterijski sklop.
2. Pritisnite jezičke za sprostitev držala vretena in odstranite držalo vretena tako, da ga izvlečete naravnost ven (sliki I in J).
3. Nitko za kośnjo odstranite iz drżala vretena.
4. Z eno roko drzite podnozje vretena, z drugo roko pa primite drzalo vretena in poravnajte jezicke na drzalu vretena z luknjami na podnozju vretena (sika K). Z dlano pritsnite in obračaje drzalo vretena v levo in desno, da se jezički zaklenejo s podnozjem vretena (sika L).
5. Za ponovno namestitev nitke za kosnjo sledite navodilom v razdelku «ZAMENJAVA NITKE«

Kadar zeite orodje uporabljati kot obrezovalnik grmiečevja, sledite korakom na slikah M in N za razstavitev glave obrezovalnika z nitko.

VZDRZEVENJE

A OPOZORILO: pred pregledom, ciscenjem ali popravilom enote zaustavite motor, pocakajte, da se zaustavijo vsi premikajosci deli in odstranite baterjski sklop. Neuopostevanje teh navodil lahko povzroci hude telesne poskodbe ali materialno skodo.

A OPOZORILO: pri servisiranju uporablajte le identne nadomestne dele. Uporaba drugih delov je tvegana in lahko poskoduje izdelek. Za zagotovitev varosti in zanesljivosti mora vsa popravila, razen tistih, ki so navedena v navodilih za vzdhrzevanje, izvesti usposobljen serviser.

SPLOsNO VZDRZEVANJE

Pri ciscenju plastichnih delov se izogibajte uporabi topil. Veica vrst plastike se laho pri uporabi razlichnih komercialnih topil poskoduje. Za odstranjevanje umazanjne, prahu, olja, masti itd. uporabite ciste krpe.

CISCENJE ENOTE

Očistite vso travo, ki se je ovila okoli gredi motorja ali glave kosilnice.
Zračne odprtine v zadnjem delu ohíša očistite z majhno krtaco ali majhnim sesalnikom.
Enoto očistite z vlažno krpo in blagim detergentom.
- za cisicenje plasticnegela rocaja ne uporabljate mochnih cistilinh sredstev. Poškodujego ga lahko dolocena aromatica olja, kot sta olje bora in limone, ter topila, kot je kerozin. Vlaga prav toko lahko ustvari nevarnost elektricnega udara. Vlago obrisite z mehko in suho krpo.

MAZANJE ZOBNIKOV

Zobnike v ohisju je potrebno redno mazati z mazivom za zobnike. Raven maziva preverite približno vsakh 50 ur delovanja, takao odstranite tesnilni vijak pri strani ohisja.

Če pri strani zobnikov ne vidite maziva, sledite spodnjim korakom in ohišje napolnite z mazivom do 3/4 prostornine.

Ohiša z zobniki ne napolnite povsem.

1. Kosilnico z nitko obrnite na stran, da je tesnilni vijak obrjen navzgor (slika O).
2. S prilozenim večnamenskim klučem odvjte vijak in ga odstranite.
3. Z brizgalko (ni priložena) vbrizgajte nekaj maziva v luknjovija. Ne napolnite več kot 3/4 prostornine ohišja.
4. Privijte tesnilini vijak.

SHRANJEVANJE ENOTE

• Iz kosilnica odstranite baterijski sklop.
• Orodje pred shranjevanjem temeljito očistite.
• Če priključek za kosilnico z nitko odstranite in shranite loćeno od pogonske enote: namestitePokrov na gred priključka, da umazanija ne pride v spojnik.
  Shranite ga v suhem in dobro zracenem prostoru, ki se zaklepa ali je dvignjen, da ne bo na dosegu otrok. Enote ne shranjujte na ali v blizini gnojil, bencina ali drugih kemikalij.

Varovanje okolja

Elektricne opreme, polnilnika baterij in baterij/baterij, ki jih je mogoce polniti, ne odvrzite med gospodinjske opadke!

V skladu z evropskim zakonom 2012/19/EU glede elektriche in elektronske opreme, ki ni vec uporabna, in v skladu z evropskim zakonom 2006/66/EC gledePokvarjenih ali izrabljenih baterijskih sklopopov/baterij, je treba baterije zbrati ločeno.

Ce elektriche naprave odvrzete na smetišca, lahko nevarne snovi pronicajo v podtalnico in takopeidejo v prehranjevalno verigo, s cimer ogrozijo vaše zdrazje in dobro počutje.

IZJAVA ES O SKLADNOSTI

DRUZBA EGO EUROPE LTD.

v skladu s klučnimi zdravstvenimi in varnostimi zahtevami naslednjih direktiv:

2006/42/ES, 2014/30/EU, 2011/65/EU, 2000/14/ES

Upostevani standardi in tehniche specifikacije:

EN 60335-1, EN 50636-2-91, EN ISO 11806-1, EN ISO

12100, EN ISO 60745-1, EN 55014-1, EN 55014-2

Izmerjena raven zvočnega tlaka: 94,6 dB(A).

Zajamcena raven zvočega tlaka: 96 dB(A).

Postopek ugotavlanja skladnosti dodatka VI je v skladu z 2000/14/EC.

Priglašeni organ: Société Nationale de Certification et d'Homologation

Stevila prigla Senega organa: 0036

Dong jiong.

Peter Melrose Dong Jianxun

Generalni direktor druzbe Vodja kakovosti pr druzbi

EGO Europe GmbH Chervon

* (Poclaaen predstavnik drzbe CHERVON in odgovom i za tehnino dokumentacjo.)

01/12/2016

ODPRAVLJANJE TEZAV

TEžAVA VZROK REŠITEV
Kosilnica z nitko se ne vkljuci.	Baterijski sklop ni namešćen na pogonsko enoto.Med pogonsko enoto in baterijskim sklopom ni elektrčnega stika.Baterijski sklop je izpraznjen.Vzvod za odklepanje in sprežilec nista bila pritsnjena hkrati.	Baterijski sklop namestite na pogonsko enoto.Odstranite baterijo, preverite kontakte in ponovno namestite baterijski sklop, tak do sa zaskovi.Baterijske sklope polnite s polnilniki EGO, ki so navedeni v tem priročniku.Vzvod za odklepanje pritisnite navzdol in ga pridržite, nato pritsnite sprežilec, da vljucite kosilnico z nitko.
Kosilnica z nitko se med delovanjem ustavi.	Na kosilnici z nitko ni namešćenega šćitnika, kar je povzroćilo predolgo nitko in preobremenjenost motorja.Uporabljate težko nitko za košnjo.Gred motorja ali glava kosilnice nitke je zamašena s travo.Motor je preobremenjen.Baterijski sklop ali kosilnica z nitko je prevoča.Baterijski sklope je odklopljen iz orodja.Baterijski sklop je izpraznjen.	Odstranite baterijski sklop in šćitnik namestite na kosilnico z nitko.Uporabljate standardno najlonsko nitko za košnjo premerom do 2,4 mm.Ustavite kosilnico z nitko, odstranite baterijo in odstranite travo iz gredi motorja in glave kosilnice z nitko.Glavo kosilnice z nitko odstranite iz trave. Motor bo zopet deloval, ko boste odstranili obremenitev.Pri košnji premikajte glavo kosilnice z nitko v in iz trave ter je ne ob enam rezu ne premaknite več kot 20 cm.Baterijski sklop ali kosilnico z nitko ohladite do temperature, ki je nižja od 67 °C.Ponovno namestite baterijski sklop.Baterijske sklope polnite s polnilniki EGO, ki so navedeni v tem priročniku.
Glava kosilnice z nitko ne podaja nitke.	■ Gred motorja ali glava kosilnici nitke je zamašena s travo. ■ Na vretenu ni dovolj nitke. ■ Glava kosilnice z nitko je umazana. ■ Nitka je zavozlana v držalu vretena. ■ Nitka je prekratka.	■ Ustavite kosilnico z nitko, odstranite baterijo in odstranite travo iz gredi motorja in glave kosilnice z nitko. ■ Odstranite baterijo in namestite nitko. Pri tem sledite navodilom v razdelku «ZAMENJAVA NITKE» tega priročnika. ■ Odstranite baterijo in očistite vreteno, držalo vretena in podnožje vretena. ■ Odstranite baterijo, odstranite nitko z vretena in jo ponomno navijte. Pri tem sledite navodilom v razdelku «ZAMENJAVA NITKE» tega priročnika. ■ Odstranite baterijo in povlćite nitko, medtem ko izmenićno pritiskate in sprostite gumb udarne glave.
Trava se ovija okrog glave kosilnice z nitko in ohišja motorja.	■ Travo režite pri tleh.	■ Visoko travco kosite z vrha navzdol in je naenkat nePokosite več kot 20 cm, da preprečite ovijanje.
Rezilo ne reže nitke za košnjo.	■ Rezilo z nitko na robu šcitnika postalo topo.	je■ Rezilo za rezanje nitke za košnjo naostrite s pilo ali ga zamenjate z novim rezilom.
Razpoke na glavi kosilnice z nitko ali pa se je držalo vretena zrahljalo s podnožja vretena.	■ Glava kosilnice z nitko je izrabljena.	■ Glavo kosilnice takoj zamenjajte; glejte poglavje „ZAMENJAVA GLAVE KOSILNICE“ v tem priročniku.
Med zamenjavo nitke slednje ni mogоće pravlno namestiti v glavo kosilnice z nitko.	■ Črta LOAD na držalu vretena ni poravnana z vostavitvenimi odprtinami na podnožju vretena. ■ Nitka ni pravilno nameščena v luknjno za namestitev v vostavitveni odprtinii.	■ Držalo vretena zasačite v smeri puščice, da poravnate Črte LOAD na držalu vretena z vostavitvenimi odprtinami na podnožju vretena. ■ Najprej poravnajte Črte LOAD z vostavitvenimi odprtinami, nato vostavitne nitko v odprtino za namestitev v vostavitveni odprtinii.

GARANCIJA

GARANCIJSKA POLITIKA DRUZBE EGO

Za popolne pogoje garancijske politike druzbe EGO obišcite splte no stran egopowerplus.com.

SL

PERSKAITYKITE VISA INSTRUKCIAJ!

PERSKAITYKITE NAUDIOJIMO INSTRUKCIJA

A Liekamoji rizika! Zmones, kuriems implantuoti elektroninaii prietaaisai, pvz. sirdies stimuliatorialia, pries pradedami naudoti si gaminj turetu pasikonsultuoti su saver gydytoju (-ais). Salia sirdies stimuliatoriaus veikianti elektros i rangea gali sukelti sirdies stimuliatoriaus veikimo trukdzius arba gedima.

ISPÉJIMAS: Norint uztkrinti saugir patikimagaminio naudojima, visus remonto ir keitimo darbus turi atlkiti kvalifikuotas techninés prieziuros especialistas.

SAUGOS SIMBOLIAI

Siu symboliu paskirtis - atkreipti demesi i galimus pavojus. Gerai susipazinkite su saugos simboliais bei ju paaiskinimais ir juos isidemekite. Simboliu jspjimai patys savaime negali apsaugoti nuo pavoju. Jais zymimi nurodymair ir jspjimai neatstoja tinkamu nelaimingu atsitikmu prevencios priemoniu.

ISPJIMAS: Pries pradedami naudoti si gamin perskaity kite visus sioje naudojimo instrukcijoe pateiktus saugos nurodymus, taip pat susipazinkite su visais saugcispjaamaisiais simboliais, tokiais kaip ,PAVOJUS", "IPEJIMAS",ir,PERSPEJIMAS",irjsitiknine, kad juos supratote. Nesilaikant visu toliau iestysttu nurodymugalima patirti elektros smugi, sukelti gaisra ir (arba) sunkisusizeisti.

SIMPOLIO REIKSME

SAUGOS ISPEJAMASIS SIMBOLIS: nurodo PAVOJU, ISPEJIMA, arba PERSPJIMA. Gali buti panaudotas su kitais simboliais arba piktogramomis
