NAUDOJIMO INSTRUKCIJA MHSC2000E EGO

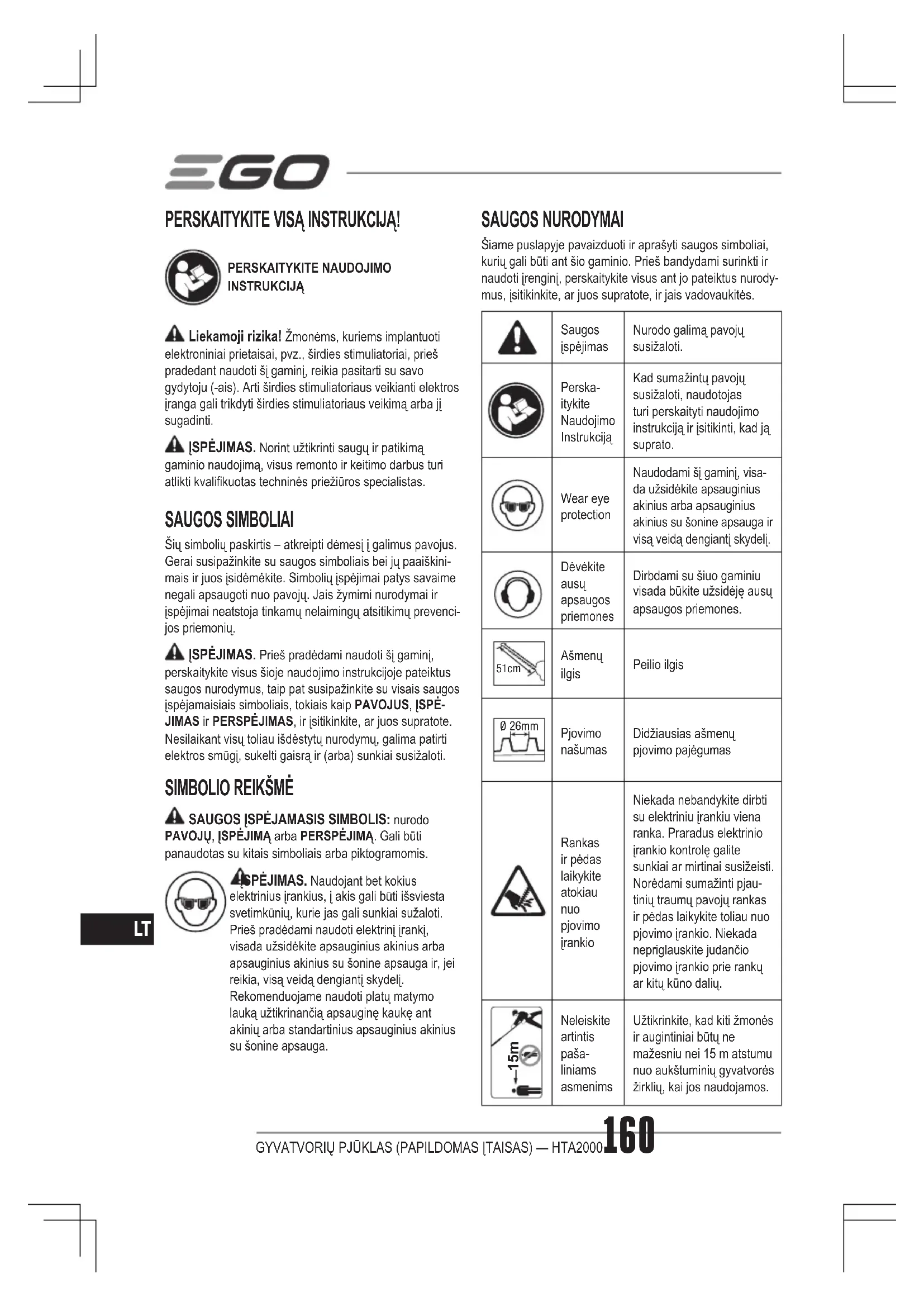

Liekamoji rizika! Žmonėms, kuriems implantuoti elektroniniai prietaisai, pvz., širdies stimuliatoriai, prieš pradedant naudoti šį gaminį, reikia pasitarti su savo gydytoju (-ais). Arti širdies stimuliatoriaus veikianti elektros įranga gali trikdyti širdies stimuliatoriaus veikimą arba jį sugadinti. ĮSPĖJIMAS. Norint užtikrinti saugų ir patikimą gaminio naudojimą, visus remonto ir keitimo darbus turi atlikti kvalikuotas techninės priežiūros specialistas. SAUGOS SIMBOLIAI Šių simbolių paskirtis – atkreipti dėmesį į galimus pavojus. Gerai susipažinkite su saugos simboliais bei jų paaiškini-mais ir juos įsidėmėkite. Simbolių įspėjimai patys savaime negali apsaugoti nuo pavojų. Jais žymimi nurodymai ir įspėjimai neatstoja tinkamų nelaimingų atsitikimų prevenci-jos priemonių. ĮSPĖJIMAS. Prieš pradėdami naudoti šį gaminį, perskaitykite visus šioje naudojimo instrukcijoje pateiktus saugos nurodymus, taip pat susipažinkite su visais saugos įspėjamaisiais simboliais, tokiais kaip PAVOJUS, ĮSPĖ-JIMAS ir PERSPĖJIMAS, ir įsitikinkite, ar juos supratote. Nesilaikant visų toliau išdėstytų nurodymų, galima patirti elektros smūgį, sukelti gaisrą ir (arba) sunkiai susižaloti.

SAUGOS ĮSPĖJAMASIS SIMBOLIS: nurodo PAVOJŲ, ĮSPĖJIMĄ arba PERSPĖJIMĄ. Gali būti panaudotas su kitais simboliais arba piktogramomis. ĮSPĖJIMAS. Naudojant bet kokius elektrinius įrankius, į akis gali būti išsviesta svetimkūnių, kurie jas gali sunkiai sužaloti. Prieš pradėdami naudoti elektrinį įrankį, visada užsidėkite apsauginius akinius arba apsauginius akinius su šonine apsauga ir, jei reikia, visą veidą dengiantį skydelį. Rekomenduojame naudoti platų matymo lauką užtikrinančią apsauginę kaukę ant akinių arba standartinius apsauginius akinius su šonine apsauga. SAUGOS NURODYMAI Šiame puslapyje pavaizduoti ir aprašyti saugos simboliai, kurių gali būti ant šio gaminio. Prieš bandydami surinkti ir naudoti įrenginį, perskaitykite visus ant jo pateiktus nurody-mus, įsitikinkite, ar juos supratote, ir jais vadovaukitės.Saugos įspėjimasNurodo galimą pavojų susižaloti.Perska-itykite Naudojimo InstrukcijąKad sumažintų pavojų susižaloti, naudotojas turi perskaityti naudojimo instrukciją ir įsitikinti, kad ją suprato.Wear eye protectionNaudodami šį gaminį, visa-da užsidėkite apsauginius akinius arba apsauginius akinius su šonine apsauga ir visą veidą dengiantį skydelį.Dėvėkite ausų apsaugos priemonesDirbdami su šiuo gaminiu visada būkite užsidėję ausų apsaugos priemones. 51cm Ašmenų ilgisPeilio ilgisØ 26mmPjovimo našumasDidžiausias ašmenų pjovimo pajėgumasRankas ir pėdas laikykite atokiau nuo pjovimo įrankioNiekada nebandykite dirbti su elektriniu įrankiu viena ranka. Praradus elektrinio įrankio kontrolę galite sunkiai ar mirtinai susižeisti. Norėdami sumažinti pjau-tinių traumų pavojų rankas ir pėdas laikykite toliau nuo pjovimo įrankio. Niekada nepriglauskite judančio pjovimo įrankio prie rankų ar kitų kūno dalių. 15m Neleiskite artintis paša-liniams asmenimsUžtikrinkite, kad kiti žmonės ir augintiniai būtų ne mažesniu nei 15 m atstumu nuo aukštuminių gyvatvorės žirklių, kai jos naudojamos.GYVATVORIŲ PJŪKLAS (PAPILDOMAS ĮTAISAS) — HTA2000 161

Užsidėkite apsau-ginius akiniusNedirbkite su žoliapjove ly-jant lietui, taip pat nepalikite lauke, kai lyja.

Šis gaminys atitinka taiko-mas EB direktyvas.

WEEE Elektros prietaisų atliekas draudžiama utilizuoti kartu su buitinėmis atliekomis. Perduoti įgaliotam perdir-bėjui.

TriukšmasGarantuojamas garso gali-os lygis. Triukšmo sklaida į aplinką atitinka Europos Bendrijos direktyvą.V Voltas Įtampamm Milimetras Ilgis arba dydis Centime- tras Ilgis arba dydisin. Colis Ilgis arba dydis Kilo-gramasSvorisSVARBŪS SAUGOS NURODYMAI ĮSPĖJIMAS. Naudodami elektrinius sodo prietaisus būtinai imkitės svarbiausių atsargumo priemonių, kad sumažintumėte gaisro, elektros smūgio ir susižalojimo pavojų, įskaitant: ATIDŽIAI PERSKAITYKITE PRIEŠ NAUDODAMIPASIDĖKITE, KAD PRIREIKUS GALĖTUMĖTE PASIŽIŪRĖTI PAVOJUS! Nedirbkite arti elektros linijų Palietus elektros oro linijas prietaisas neapsaugo nuo elektros smūgio. Išsiaiškinkite, kokie saugūs atstumai nuo elektros oro linijų nurodyti vietos reikalavimuose, ir prieš naudodami įrankį pasirūpinkite, kad darbo vieta būtų saugi.GYVATVORIŲ ŽIRKLIŲ SAUGOS ĮSPĖJIMAI PAVOJUS! Rankas laikykite toliau nuo ašmenų. Dėl sąlyčio su ašmenimis galite patirti sunkią traumą. ◾ Visas kūno dalis laikykite atokiau nuo gyvatvorės žirklių ašmenų. Kai ašmenys juda, nebandykite išimti nupjautų šakelių arba jas laikyti pjovimo metu. Kai šalinate įstrigusias šakeles, įsitikinkite, kad jungiklis yra išjungtas. Neatidžiai dirbdami su gyvatvorių žirklėmis, galite sunkiai susižaloti. ◾ Įrenginiuose su nustatyta transportavimo padėtimi (pjovimo ašmenys nulenkti prie žirklių veleno): Niekada neįjunkite įrenginio transportavimo padėtyje, nes šioje padėtyje ašmenys nesusikabinę ir dėl to negalėsite matyti, ar dirbant laisvąja eiga jos bus sustojusios, kai pradėsite reguliuoti pjovimo ašmenis į reikiamą pjovimo padėtį (kurioje ašmenys yra susikabinusios). ◾ Gyvatvorių žirkles neškite už rankenos, esant išjungtoms žirklių ašmenims. Kai gabenate arba sandėliuojate gyvatvorių žirkles, visada uždėkite ašmenų gaubtą. Tinkamas gyvatvorių žirklių naudojimas sumažins galimą susižalojimą į pjovimo ašmenis. ◾ Paimdami arba laikydami gyvatvorių žirkles, neimkite už neuždengtų ašmenų arba pjovimo briaunų. ◾ Elektrinį įrenginį laikykite tik už izoliuoto, laikymui skirto paviršiaus, nes kerpant žirklių ašmenys gali prisiliesti prie tarp šakų pasislėpusio elektros laido. Ašmenys, prisilietę prie laido, kuriuo teka elektros srovė, gali ją perduoti į kitas metalines įrenginio dalis ir operatoriui sukelti elektros smūgį. ◾ Laidą laikykite atokiau nuo pjovimo vietos. Darbo metu laidas gali pasislėpti krūmuose ir ašmenys gali jį atsitiktinai įpjauti. ◾ Prieš kirpdami, patikrinkite gyvatvorę ar nėra pašalinių objektų, pvz., vielinės tvoros. ◾ Norėdami sumažinti pavojų nesuvaldyti įrankio, visiškai įsitikinkite, kad ant pjovimo ašmenų nelaikote rankų, ant jų nėra jokių kliūčių ir daiktų, įskaitant žemę, nes įjungus įrankį variklio greitis bus pakankamas patraukti pjovimo ašmenis ant įrankio. ◾ Neleiskite kitiems asmenims būti pagrindinėje darbo zonoje. Užtikrinkite, kad kiti žmonės ir augintiniai būtų ne mažesniu nei 15 m atstumu nuo aukštuminių gyvatvorės žirklių, kai jos naudojamos. ◾ Niekada neleiskite vaikams naudoti gyvatvorių žirklių. ◾ Kai dirbate su gyvatvorių žirklėmis, laikykite jas abejomis rankomis. Laikydami tik viena ranka galite prarasti įrenginio valdymą ir sunkiai susižaloti. ◾ Nesiekite per toli. Dirbdami tvirtai stovėkite ir visada išlaikykite pusiausvyrą. Ypač atsargiai dirbkite esant slidžioms sąlygoms (ant šlapios žemės, sniego) ir sunkioje, smarkiai apaugusioje vietovėje. Žiūrėkite, ar nėra slypinčių kliūčių, pavyzdžiui, medžių kelmų, šaknų ir griovių, kad išvengtumėte nukritusių šakų, krūmų ir nuopjovų. Būkite ypač atsargūs dirbdami ant šlaitų ar nelygios žemės.GYVATVORIŲ PJŪKLAS (PAPILDOMAS ĮTAISAS) — HTA2000162

◾ Nenaudokite įrankio ant kopėčių, stogo, medžio arba kito nestabilaus paviršiaus. Stabili stovėsena ir tvirtas paviršius užtikrina geresnį gyvatvorių žirklių valdymą netikėtose situacijose. ◾ Nuolat stebėkite pjovimo ašmenis – nepjaukite gyvatvorės vietos, kurios nematote. Pjaudami aukštesnės gyvatvorės viršų dažnai patikrinkite, ar kitoje gyvatvorės pusėje nėra pašalinių asmenų, gyvūnų ir kliūčių. ◾ Prieš pradėdami naudoti gyvatvorių žirkles, patikrinkite ar nėra sugadintų dalių. Patikrinkite, ar judamos dalys suderintos, judamos dalys pritvirtintos, ar nėra dalių, jungčių pažeidimų, be to, ar nėra kitų sąlygų, kurios gali turėti įtakos jos veikimui. ◾ Dažnai patikrinkite, ar peilio ir variklio tvirtinimo varžtai tinkamai priveržti. Taip pat, apžiūrėkite, ar peilis nepažeistas (pvz., neįlenktas, neįtrūkęs ir nesusidėvėjęs). Ašmenis keiskite tik kitomis EGO

ašmenimis. ◾ Jeigu ašmenys yra sulenkti arba įtrūkę, pakeiskite juos. Nesubalansuoti ašmenys sukelia vibracijas, kurios gali sugadinti elektros variklį arba sužaloti operatorių. ◾ Jei įrenginys pradeda neįprastai vibruoti, nedelsdami išjunkite variklį ir nustatykite priežastį. Vibracija paprastai įspėja apie problemą. ◾ Gyvatvorių žirklės skirtos karpyti iki 26 mm storio stiebams. ◾ Kirpkite tik dienos metu arba esant geram dirbtiniam apšvietimui. ◾ Nenaudokite akumuliatorinių gyvatvorių žirklių lyjant lietui.

◾ Akumuliatorių bloko nekraukite lietuje arba esant drėgnoms sąlygoms. ◾ Naudokite tik EGO akumuliatorius ir įkroviklius. AKUMULIATORIUS ĮKROVIKLIS BA1120E, BA2240E, BA2800, BA3360, BA4200 CH2100E CH5500E ◾ Prieš atiduodant įrenginį į metalo laužą, būtina išimti akumuliatorių. ◾ Akumuliatorių reikia išmesti saugiai. ◾ Nemeskite akumuliatoriaus į ugnį. Elementai gali sprogti. Susipažinkite su vietoje galiojančiais teisės aktais, kuriuose gali būti pateikti specialūs šalinimo nurodymai. ◾ Draudžiama atidaryti arba gadinti bateriją. Išbėgęs elektrolitas sukelia koroziją ir gali pakenkti akims ar odai. Jis gali būti toksiškas prarijus. DĖMESIO! Elektrolitas yra atskiesta sieros rūgštis, kuri pavojinga odai ir akims. Ji laidi elektrai ir ėsdinanti. ◾ Siekdami išvengti trumpojo jungimo atsargiai elkitės su akumuliatoriais: venkite tokių laidininkų, kaip žiedai, apyrankės ir raktai. Baterija arba laidininkas gali įkaisti ir sukelti nudegimus. ◾ Baterijų nereikia įjungti į elektros lizdą; jos visada yra darbinės būsenos. Net įrankiui neveikiant neužmirškite apie jo keliamus pavojus. Atlikdami remonto arba techninės priežiūros darbus, būkite atidūs. ◾ Prieš atlikdami techninės priežiūros darbus, valydami arba šalindami medžiagas iš įrankio, išimkite akumuliatorių. ◾ Atsarginės dalys. Atlikdami techninės priežiūros darbus naudokite tik originalias „EGO“ atsargines dalis. Bet kokio kito priedo arba prietaiso naudojimas kelia sužalojimo riziką. ◾ Užtikrinkite, kad elektrinio įrankio techninės priežiūros darbus atliktų kvalikuotas remonto meistras ir kad būtų naudojamos tik identiškos atsarginės dalys. Taip bus užtikrinta, jog prietaisas išliks saugus. ◾ Neplaukite žoliapjovės vandens žarna. Saugokite, kad vandens nepatektų ant variklio ir elektros jungčių. ◾ Įrankį laikykite sausoje pakeltoje arba užrakinamoje vaikams nepasiekiamoje vietoje. ◾ Susidarius šioje instrukcijoje neaprašytai situacijai, būkite atsargūs ir vadovaukitės sveika nuovoka. Pagalbos kreipkitės į EGO techninės priežiūros centrą. ◾ Išsaugokite šias instrukcijas. Dažnai jas pavartykite ir naudokitės jomis mokydami kitus asmenis, kurie gali naudoti šį įrankį. Skolindami šį prietaisą kam nors kitam, taip pat paskolinkite ir šias instrukcijas, kad būtų išvengta netinkamo produkto naudojimo arba galimo susižeidimo.

SPECIFIKACIJA Ašmenų ilgis 51 cmPjovimo charakteristikos 26 mmSvoris (be sudėtinės baterijos) 2,28 kgIšmatuotas garso galios lygis L 92,3 dB(A) K=2,72 dB(A)Garso slėgio lygis ties operatoriaus ausimi L 80,4 dB(A) K=3 dB(A)Garantuojamas garso galios lygis L

(pagal 2000/14/EB)95 dB(A)Vibracija a Priekinė pagalbinė rankena2,8 m/s2 K=1,5 m/s Galinė rankena3,0 m/s2 K=1,5 m/s

◾ Pirmiau nurodyti parametrai išbandyti ir išmatuoti naudojant elektrinę galvutę PH1400E. ◾ Nurodyta bendroji vibracijos vertė išmatuota taikant standartinį bandymo metodą, todėl pagal ją galima palyginti skirtingus įrenginius. ◾ Nurodytą bendrąją vibracijos vertę taip pat galima naudoti pirminiam poveikio vertinimui. PASTABA. Naudojant įrankį realiomis sąlygomis, skleidžiamos vibracijos stiprumo vertė gali skirtis nuo nurodytos. Kad apsisaugotų dirbdamas realiomis sąlygomis, naudotojas turi mūvėti pirštines ir naudoti ausų apsaugos priemones.

PAKUOTĖS TURINIO SĄRAŠAS

DALIES PAVADINIMAS SKAIČIUSAukštuminių gyvatvorės žirklių įtaisas 1Veržliaraktis 1Ašmenų makštis 1Naudojimo instrukcija 1 APRAŠAS PAŽINKITE AUKŠTUMINIŲ GYVATVORĖS ŽIRKLIŲ ĮTAISĄ (A pav.) 1. Pjovimo ašmenys2. Gitaros mechanizmas3. Gaidukas4. Aukštuminių gyvatvorės žirklių velenas 5. Minkšta mova6. Kamštelis7. Reguliavimo svirtis8. Reduktoriaus korpusas9. Veržliaraktis10. Ašmenų makštis11. Galo apsaugos elementas (pasirenkamas, PARDUODAMAS ATSKIRAI) SURINKIMAS ĮSPĖJIMAS: Jei kurios nors dalys pažeistos arba jų nėra, nenaudokite šio gaminio tol, kol tos dalys nebus pakeistos. Naudojant šį gaminį, kai dalys pažeistos arba jų trūksta, galima sunkiai susižaloti. ĮSPĖJIMAS: Nebandykite modikuoti šio gaminio arba sukurti priedų, nerekomenduojamų naudoti su šiuo aukštuminiu pjūklu. Visi tokie pakeitimai ir modikacijos laikomi netinkamu naudojimu. Jie gali lemti pavojingas aplinkybes, dėl kurių galima sunkiai susižaloti. ĮSPĖJIMAS: Jokiu būdu nemontuokite, neišmontuokite ir nereguliuokite įtaisų, kol veikia elektrinė galvutė arba įdėtas akumuliatorius. Nesustabdę variklio ir neišėmę akumuliatoriaus galite sunkiai susižeisti.

PJOVIMO AŠMENŲ REGULIAVIMAS

Išimtos iš įpakavimo aukštuminės gyvatvorės žirklės su-lankstomos į sandėliavimo padėtį, kurioje pjovimo ašmenys yra prie veleno (B pav.). Rekomenduojama sureguliuoti pjovimo ašmenis į tinkamą darbinę padėtį prieš sujungiant jas su elektrine galvute.Numatyta 12 galimų darbinių padėčių. Pjovimo ašmenų kampą 4 etapais galima sureguliuoti aukštyn nuo 0° (tiesios žirklės) iki 45° ir žemyn 7 etapais nuo 0° iki 90° (stačiu kampu žemyn) (C pav.).1. Paspauskite gaiduką, esantį ant reguliavimo svirties, ir tuo pačiu metu sukdami reguliavimo svirtį nustatykite pjovimo ašmenis į reikiamą pjovimo padėtį (D pav.). Pasiekę reikiamą padėtį atleiskite gaiduką. Pasigirdęs spragtelėjimas reiškia, kad ksavimo kaištis įsmuko į gitaros mechanizmą ir yra reikiamoje vietoje (D pav.).GYVATVORIŲ PJŪKLAS (PAPILDOMAS ĮTAISAS) — HTA2000164

Toliau pateiktas D pav. parodytų dalių sąrašas. D-1 Gitaros mechanizmas D-2 Fiksavimo kaištis ĮSPĖJIMAS: Kad sumažintumėte traumų pavojų, ašmenis reguliuokite tik joms visiškai nejudant. Reguliuodami niekada nelieskite ašmenų. ĮSPĖJIMAS: Kad sumažintumėte traumų pavojų, visada prieš nulenkdami pjovimo ašmenis į sandėliavimo padėtį ar iš sandėliavimo padėties atlenkdami į įprastą darbinę padėtį sustabdykite įrankį ir užmaukite ašmenų makštį.

GALVUTĖS Šis aukštuminių gyvatvorės žirklių įtaisas skirtas naudoti su EGO gamybos 56 V LIČIO JONŲ elektrine galvute PH1400E. Ant aukštuminių gyvatvorės žirklių veleno be gy- vatvorės viršaus pjovimo padėties yra šono pjovimo padėtis, skirta sujungti su elektrine galvute (F pav.). Išsamiai apie pjovimo būdus žr. šio vadovo skyriuje „DARBO METODAI“. Toliau pateiktas E pav. parodytų dalių sąrašas. E-1 Viršaus pjovimo padėtis E-2 Šono pjovimo padėtis Kaip sujungti aukštumines gyvatvorės žirkles su elektrine galvute, skaitykite elektrinės galvutės operatoriaus vadovo skyriuje „ĮTAISO SUJUNGIMAS SU ELEKTRINE GALVUTE“. Kaip atjungti aukštumines gyvatvorės žirkles nuo elektrinės galvutės, skaitykite elektrinės galvutės operatoriaus vado- vo skyriuje „ĮTAISO ATJUNGIMAS NUO ELEKTRINĖS GALVUTĖS“.

1. 3 mm šešiabriauniu veržliarakčiu išsukite trumpą

varžtą, nuimkite plokščią poveržlę, įvorę ir veržlę, esančius pjovimo ašmenų gale (F pav.). Nepameskite poveržlės, įvorės ir veržlės, kad galėtumėte vėl sumontuoti. Toliau pateiktas F pav. parodytų dalių sąrašas. F-1 Veržlė F-3 Plokščia poveržlė F-2 Įvorė F-4 Trumpas varžtas

2. Sutapdinkite galo apsaugos elementą su išsikišimu

ant pjovimo ašmenų ir uždėkite jį. Pritvirtinkite elementą nauju ilgu varžtu ir veržle bei išsaugota poveržle, įvore ir veržle (G pav.). Toliau pateiktas G pav. parodytų dalių sąrašas. G-1 Veržlė G-4 Įvorė G-2 Galo apsaugos elementas G-5 Plokščia poveržlė G-3 Veržlė G-6 Ilgas varžtas NAUDOJIMAS PAVOJUS: Griežtai draudžiama pjauti šalia elektros linijų, elektros laidų arba kitų elektros įtampos šaltinių. Jeigu pjovimo ašmenys įstrigtų elektros laide arba linijoje JOKIU BŪDU NELIESKITE PJOVIMO JUOSTOS, GRANDINĖS ARBA ALIUMININIO KOTO! JAIS GALI TEKĖTI ELEKTROS SROVĖ, TAI GALI BŪTI LABAI PAVOJINGA. Laikykite aukštumines gyvatvorių žirkles už izoliuotų rankenų arba padėkite toliau nuo savęs saugiu būdu. Prieš bandydami išlaisvinti pjovimo ašmenis, atjunkite pažeistą laidą arba elektros tiekimo liniją. Palietę pjovimo ašmenis, grandinę, kitas elektrai laidžias aukštuminių gyvatvorių žirklių dalis, elektros laidus ir linijas, kuriomis teka srovė, galite patirti elektros iškrovą ir žūti arba sunkiai susižeisti. ĮSPĖJIMAS. Net ir susipažinę su šiuo gaminiu, būkite atsargūs. Atminkite, kad net ir sekundės dalį trunkantis neatsargumas gali lemti sunkų sužalojimą. ĮSPĖJIMAS. Visada užsidėkite apsauginius akinius su šonine apsauga. To nepadarius, išsviesti daiktai gali pataikyti į akis arba galite kitaip sunkiai susižaloti. Prieš kiekvieną naudojimą patikrinkite visą įrenginį – ar jis nesugedęs, ar netrūksta dalių arba jos nėra atsilaisvinusios (sraigtai, veržlės, varžtai, dangteliai ir pan.). Priveržkite visus tvirtinimo elementus ir uždėkite dangtelius. Nenau- dokite įrenginio, kol nebus sumontuotos trūkstamos arba pakeistos sugadintos dalys. ĮSPĖJIMAS. Kad išvengtumėte sunkių traumų, prieš atlikdami techninę priežiūrą, valydami įrankį, keisdami priedus arba valydami žolės likučius iš įrenginio išimkite akumuliatorių. Kaskart baigę naudoti išvalykite įrankį Valymo nurodymus žr. skyriuje „Priežiūra“. NAUDOJIMAS Šį gaminį galite naudoti apkirpti gyvatvorėms, krūmokšniams, krūmams ir panašioms medžiagoms, kurių šakų storis mažesnis kaip Ø26 mm. PASTABA. Įrankį galima naudoti tik pagal nurodytą paskirtį. Naudojimas bet kokiu kitu tikslu laikomas netinkamu naudojimu.GYVATVORIŲ PJŪKLAS (PAPILDOMAS ĮTAISAS) — HTA2000 165

ELEKTRINE GALVUTE ĮSPĖJIMAS. dirbdami su šiuo įrankiu tinkamai apsirenkite, kad sumažintumėte traumų pavojų. Nedėvėkite laisvų drabužių ir nenešiokite laisvai kabančių papuošalų. Būkite užsidėję akių ir ausų / klausos organų apsaugos priemones. Mūvėkite tvirtos medžiagos ilgas kelnes ir pirštines, avėkite tinkamus batus. Nedirbkite su trumpomis kelnėmis, su sandalais ar basomis. PARUOŠIMAS PJAUTI: 1. Pjovimo ašmenų sureguliavimas į reikiamą darbinę padėtį.2. Nuo pjovimo ašmenų nuimkite makštį.3. Kad dirbti būtų saugiau ir geriau, peties diržą uždėkite skersai peties. Pareguliuokite diržą per petį, kad jis būtų patogioje darbinėje padėtyje. Laikydamiesi instrukcijų, pateiktų PH1400E operatoriaus vadovo skyriuje „PETIES DIRŽO TVIRTINIMAS“ pritvirtinkite peties diržą prie elektrinės galvutės. ĮSPĖJIMAS. Peties diržas kartu yra greitai atjung- iamas mechanizmas pavojingoje situacijoje. Susidarius krit-inei situacijai nedelsiant nuimkite peties diržą, nepaisydami kokioje padėtyje jis yra. DARBO METODAI ◾ Pjovimas horizontaliai (kai pjovimo ašmenys palenktos kampu): stovėdami pjaukite arti žemės paviršiaus, pvz., žemus krūmokšnius. Eidami išilgai gyvatvorės mosuokite pjovimo ašmenimis aukštyn ir žemyn – pjaukite abiem pjovimo ašmenų pusėmis (H pav.). ◾ Pjovimas horizontaliai (tiesiomis pjovimo ašmenimis): Mosuodami aukštuminėmis gyvatvorių žirklėmis horizontaliai laikykite pjovimo ašmenis pakreipę 0°–10° kampu. Mosuokite pjovimo ašmenimis lanku link gyvatvorės išorės taip, kad nuopjovos kristų ant žemės (I, J ir K pav.). Rekomendacija: Šioje darbinėje padėtyje pjaukite tik gyvatvores, kurios ne aukštesnės, kaip iki krūtinės. ◾ Pjovimas vertikaliai (kai pjovimo ašmenys palenktos kampu): Pjovimas nestovint tiesiai prie gyvatvorės, pvz., kai tarp operatoriaus ir gyvatvorės yra gėlių lysvė. Šioje pjovimo padėtyje, kad geriau valdytumėte aukštumines gyvatvorių žirkles, rekomenduojama sujungti gyvatvorių žirkles su elektrine galvute šono pjovimo padėtyje (E pav.). Eidami išilgai gyvatvorės mosuokite pjovimo ašmenimis lanku aukštyn ir žemyn – pjaukite abiem pjovimo ašmenų pusėmis (L pav.). ◾ Pjovimas vertikaliai (tiesiomis pjovimo ašmenimis): Be kitų pagalbos pasieksite ypač toli. Eidami išilgai gyvatvorės mosuokite pjovimo ašmenimis lanku aukštyn ir žemyn – pjaukite abiem pjovimo ašmenų pusėmis (M pav.). ◾ Pjovimas virš galvos (kai pjovimo ašmenys palenktos kampu): Laikydami gyvatvorių žirkles vertikaliai mosuokite jomis lanku, kad maksimaliai išnaudotumėte mostą (N pav.). Kai gyvatvorė itin aukšta, ją apipjauti padės pailginimo kotas. ĮSPĖJIMAS: Bet kokia darbinė padėtis virš galvos aukščio yra varginanti. Norėdami sumažinti nelaimingų įvykių pavojų tokiose padėtyse dirbkite tik trumpais laiko intervalais. Reguliuojamų ašmenų kampą nustatykite į didžiausią padėtį taip, kad įrankį būtų galima laikyti žemesnėje, mažiau varginančioje padėtyje (naudojant peties diržą) ir kartu užtikrinti tinkamą mostą.

ĮRANKIO PALEIDIMAS IR STABDYMAS

Žr. elektrinės galvutės PH1400E naudojimo instrukcijos skyriuje ELEKTRINĖS GALVUTĖS PALEIDIMAS IR STABDYMAS.

ĮSPĖJIMAS: Prieš atlikdami įrenginio patikrą, valymą ar techninę priežiūrą, sustabdykite variklį, palaukite, kol visos judančios dalys sustos, ir išimkite akumuliatorių. Nesilaikydami šių nurodymų galite sunkiai arba net mirtinai susižaloti arba sugadinti turtą. ĮSPĖJIMAS: Atlikdami techninės priežiūros darbus, naudokite tik identiškas atsargines dalis. Naudojant bet kokias kitas dalis gali kilti pavojus arba sugesti gaminys. Norint užtikrinti saugų ir patikimą gaminio naudojimą visus remonto darbus turi atlikti kvalikuotas techninės priežiūros specialistas.

Plastikinių dalių nevalykite tirpikliais. Įvairūs komerciniai tirpikliai gali pažeisti daugelį plastikų ir neturėtų būti naudojami, nes gali sugadinti gaminį. Purvą, dulkes, tepalus, riebalus ir panašius nešvarumus valykite švariomis šluostėmis.GYVATVORIŲ PJŪKLAS (PAPILDOMAS ĮTAISAS) — HTA2000166

ĮRENGINIO VALYMAS ◾ Nešvarumų nuo ašmenų ir oro įsiurbimo angų šalinimui naudokite minkštą šepetėlį. ◾ Dervos arba kitų lipnių nešvarumų šalinimui užpurkškite dervos tirpiklio ant ašmenų. Trumpam įjunkite variklį, kad tirpiklis tolygiai pasiskirstytų. ◾ Plastikinėms korpuso arba rankenos dalims valyti nenaudokite jokių stiprių ploviklių. Aromatinės alyvos (pušies arba citrinų kvapo) ir tirpikliai , pvz., žibalas, gali jas sugadinti. Drėgmė taip pat gali kelti elektros smūgio pavojų. Bet kokią drėgmę nuvalykite minkštu sausu audeklu. Niekada įrankiui valyti nenaudokite vandens.

Pablogėjus pjovimo charakteristikoms ir funkcionalumui, t. y. kai ašmenys pradeda dažnai kliūti už šakų: pagaląskite pjovimo ašmenis. Rekomenduojama, kad pjovimo ašmenis galąstų kvalikuo- tas techninės priežiūros specialistas. PASTABA: nenaudokite gyvatvorių žirklių, jeigu ašmenys atbukę arba sugadinti. Dėl to įrenginys gali būti perkrautas ir suprastėti kirpimo rezultatai.

Kai įrankis ilgai laikomas sandėlyje, siekiant apsaugoti nuo rūdžių rekomenduojama patepti ašmenis apsaugos nuo rūdžių alyva. ĮSPĖJIMAS: ašmenys yra aštrūs. Atlikdami veiksmus su ašmenimis, mūvėkite neslidžias ir tvirtas apsaugines pirštines. Nekiškite rankos arba pirštų tarp ašmenų arba tokioje padėtyje, kur jie gali būti sugnybti arba įpjauti. NIEKADA nelieskite ašmenų arba neatlikite techninės priežiūros, jeigu į įrenginį įstatyta sudėtinė baterija.

TRANSMISIJOS PAVARŲ TEPIMAS

Reduktoriaus korpuse sumontuotus perdavimo krumpliarači- us būtina reguliariai tepti reduktorių tepalu. Tepalo lygį re- duktoriaus korpuse tikrinkite kas 50 darbo valandų; tai galite atlikti išsukdami korpuso šone esantį sandarinimo varžtą. Yra trys sandarinimo varžtai: vienas šone ir du viršuje. Jei pavarų šonuose nėra jokių tepalo požymių, pripilkite 3/4 talpos pavarų tepalo pagal toliau pateiktus nurodymus: Visiškai nepripildykite perdavimo reduktoriaus.

1. Priklausomai nuo to, kurį varžtą išsuksite, laikykite

aukštumines gyvatvorių žirkles paverstą ant šono arba paguldykite ant apatinės pusės taip, kad išsukamas varžtas būtų viršuje (O ir P pav.).

Veržliarakčiu atlaisvinkite ir išsukite sandarinimo varžtą.

3. Naudodami tepalo švirkštą (nepridedamas) įšvirkškite

tepalo į varžto angą. Neviršykite 3/4 talpos.

4. Baigę priveržkite sandarinimo varžtą.

ĮRENGINIO SANDĖLIAVIMAS

◾ Nuo įrankio nuimkite akumuliatorių bateriją. ◾ Prieš sandėliavimą kruopščiai nuvalykite įrenginį. ◾ Prieš padėdami žirkles į sandėlį ar transportuodami ant ašmenų užmaukite makštį. Būkite atsargūs ir nesilieskite prie aštrių ašmenų dantukų. Kad sutaupytumėte vietos, rekomenduojama sulankstyti aukštumines gyvatvorių žirkles į sandėliavimo padėtį (B pav.). ◾ Jei gyvatvorių žirklės nuimtos nuo elektrinės galvutės ir padėtos atskirai, ant įtaiso veleno uždėkite kamštelį, kad į jungiamąją movą nepatektų purvas. ◾ Įrenginį laikykite sausoje, gerai vėdinamoje, rakinamoje patalpoje arba aukštai, vaikams nepasiekiamoje vietoje. Nelaikykite įrankio ant arba prie trąšų, benzino ar kitų cheminių medžiagų.GYVATVORIŲ PJŪKLAS (PAPILDOMAS ĮTAISAS) — HTA2000 167

Aplinkos apsauga Neišmeskite elektros įrangos, akumuliatoriaus įkroviklio ir baterijų / akumuliatorių su buitinėmis atliekomis! Pagal Europos Parlamento ir Tarybos direktyvas 2012/19/EB ir 2006/66/EB nenaudojama elektros bei elektronikos įranga ir nenaudojami arba sugedę akumuliatoriai ir (arba) baterijos turi būti surenkami atskirai. Jei elektriniai prietaisai išmetami į užkasamuosius arba atviruosius sąvartynus, kenksmingos medžiagos gali prasisunkti iki gruntinio vandens, patekti į mitybos grandinę ir kenkti jūsų sveikatai bei gerovei.

EB ATITIKTIES DEKLARACIJA

Mes, EGO EUROPE GMBH Wahlwiesenstrasse 1, D-71711 Steinheim an der Murr Deutschland Pareiškiame, kad gaminys belaidis žoliapjovės įtaisas HTA2000 su 56 V ličio jonų baterija ir elektrine galvute PH1400E atitinka esminius toliau nurodytų direktyvų sveikatos ir saugos reikalavimus: 2006/42/EB, 2014/30/ES, 2011/65/ES, 2000/14/EB Standartai ir techninės specikacijos, kuriais remiamasi: EN 60745-1, EN ISO 10517, EN 55014-1, EN 55014-2 Išmatuotas garso galios lygis: 92,3 dB(A) Garantuojamas garso galios lygis: 95 dB(A)

• (Pirmiau nurodyti parametrai išbandyti ir išmatuoti naudojant elektrinę galvutę) Peter Melrose Dong Jianxun „EGO Europe GmbH“ „Chervon“ vykdomasis direktorius kokybės vadovas * (CHERVON įgaliotasis atstovas ir už techninę dokumentaciją atsakingas asmuo)

01/12/2016GYVATVORIŲ PJŪKLAS (PAPILDOMAS ĮTAISAS) — HTA2000168

Aukštuminės gyvat-vorių žirklės neveikia. ◾ Akumuliatorių baterija neprijungta prie aukštuminių gyvatvorių žirklių. ◾ Prijunkite akumuliatorių bateriją prie aukštuminių gyvatvorių žirklių. ◾ Nėra elektrinio kontakto tarp gyvatvorių žirklių ir baterijos. ◾ Išimkite akumuliatorių, patikrinkite kontaktus ir vėl įdėkite akumuliatorių. ◾ Akumuliatorius visiškai išsekęs. ◾ Įkraukite akumuliatorių bateriją. ◾ Prieš paspaudžiant gaiduką, nepaspaudžiamas blokuotės išjungimo mygtukas. ◾ Norėdami įjungti įrankį nuspauskite ir laikykite ksavimo svirtelę ir po to nuspauskite gaiduką. ◾ Akumuliatorius arba elektrinė galvutė pernelyg įkaitusi. ◾ Leiskite akumuliatoriui arba elektrinei galvutei atvėsti, kol temperatūra nukris žemiau 67 °C (152 °F). ◾ Įstrigę ašmenys. ◾ Nuo įrankio nuimkite akumuliatorių bateriją. Atsargiai pašalinkite kliūtis ir įdėkite atgal bateriją bei įjunkite įrankį iš naujo. ◾ Aukštuminės gyvatvorių žirklės netinkamai sujungtos su elektrine galvute. ◾ Atjunkite aukštumines gyvatvorių žirkles nuo elektrinės galvutės. Sujunkite jas vėl pagal PH1400E operatoriaus vadovo skyrių „ĮTAISO SUJUNGIMAS SU ELEKTRINE GALVUTE“.Per didelė vibracija arba triukšmas. ◾ Nesutepti arba korozijos pažeisti ašmenys. ◾ Patepkite ašmenis. ◾ Ašmenys arba ašmenų atrama yra sulankstyta. ◾ Ašmenis arba atramą pakeiskite nauja. Dėl ašmenų ar atramos pakeitimo kreipkitės į EGO klientų aptarnavimo centrą. ◾ Sulankstyti arba sugadinti dantukai. ◾ Ašmenis arba atramą pakeiskite nauja. Dėl ašmenų ar atramos pakeitimo kreipkitės į EGO klientų aptarnavimo centrą. ◾ Atsileidę ašmenų varžtai. ◾ Priveržkite peilio varžtus. 3 mm veržliarakčiu (nepridedamas) priveržkite varžtą pagal laikrodžio rodyklę. GARANTIJA

EGO GARANTINIS POLISAS

Norėdami sužinoti visas „EGO“ garantinio poliso sąlygas, apsilankykite interneto svetainėje egopowerplus.com.DZĪVŽOGU ŠĶĒRU PALĪGIERĪCE — HTA2000 169

PERSKAITYKITE VISĄ INSTRUKCIJĄ! PERSKAITYKITE NAUDO JIMO INSTRUKCIJĄ Liekamoji rizika! Žmonės, kuriems implantuoti elektroniniai prietaisai, pvz., širdies stimuliatoriai, prieš pradėdami naudoti šį gaminį turėtų pasikonsultuoti su savo gydytoju (-ais). Šalia širdies stimuliatoriaus veikianti elektros įranga gali sukelti širdies stimuliatoriaus veikimo trukdžius arba gedimą. ĮSPĖJIMAS: Norint užtikrinti saugų ir patikimą gaminio naudojimą, visus remonto ir keitimo darbus turi atlikti kvalikuotas techninės priežiūros specialistas. SAUGOS SIMBOLIAI Šių simbolių paskirtis – atkreipti dėmesį į galimus pavojus. Gerai susipažinkite su saugos simboliais bei jų paaiškini- mais ir juos įsidėmėkite. Simbolių įspėjimai patys savaime negali apsaugoti nuo pavojų. Jais žymimi nurodymai ir įspėjimai neatstoja tinkamų nelaimingų atsitikimų prevenci- jos priemonių. ĮSPĖJIMAS: Prieš pradėdami naudoti šį gaminį perskaitykite visus šioje naudojimo instrukcijoje pateiktus saugos nurodymus, taip pat susipažinkite su visais saugos įspėjamaisiais simboliais, tokiais kaip „PAVOJUS“, „ĮSPĖJIMAS“, ir „PERSPĖJIMAS“, ir įsitikinkite, kad juos supratote. Nesilaikant visų toliau išdėstytų nurodymų galima patirti elektros smūgį, sukelti gaisrą ir (arba) sunkiai susižeisti.

SAUGOS ĮSPĖJAMASIS SIMBOLIS: nurodo PAVOJŲ, ĮSPĖJIMĄ, arba PERSPĖJIMĄ. Gali būti panau- dotas su kitais simboliais arba piktogramomis. ĮSPĖJIMAS: Naudojant bet kokius elek- tros prietaisus gali būti išsviesti ir pataikyti į akis pašaliniai objektai, galintys sunkiai sužeisti akis. Prieš pradėdami naudoti elek- tros prietaisą, visada užsidėkite apsauginius akinius arba apsauginius akinius su šonine apsauga ir, kai reikia, visą veidą dengiantį skydelį. Rekomenduojame naudoti platų matymo lauką užtikrinančią apsauginę kaukę ant akinių arba standartinius apsauginius akinius su šonine apsauga. SAUGOS NURODYMAI Šiame puslapyje pavaizduoti ir aprašyti saugos simboliai, kurių gali būti ant šio gaminio. Prieš pradėdami surinkti ir naudoti prietaisą, perskaitykite visus ant jo pateiktus nuro- dymus, įsitikinkite, kad juos supratote, ir jais vadovaukitės. Saugos įspėjimas Nurodo galimą sužaloji- mo pavojų. Perskaitykite nau- dojimo instrukciją Kad sumažintų pavojų susižaloti, naudotojas turi perskaityti naudoji- mo instrukciją ir įsitikinti, kad ją suprato. Dėvėkite akių ap- saugos priemones Naudodami šį gaminį visada užsidėkite apsau- ginius akinius arba apsauginius akinius su šonine apsauga ir visą veidą dengiantį skydelį.

Šis gaminys atitinka tai- komas EB direktyvas. WEEE Elektros prietaisų atliekas draudžiama utilizuoti kartu su buitinėmis atliekomis. Perduoti įgaliotam perdirbėjui. Nenaudokite lyjant lietui Nedirbkite su žoliapjove lyjant lietui, taip pat nepalikite lauke, kai lyja.

Milimetras Ilgis arba dydis

Centimetras Ilgis arba dydis in. Colis Ilgis arba dydis

Svaras Svoris Nuolatinė elek- tros srovė Srovės tipas arba charakteristika

BENDRIEJI ELEKTRINIO ĮRANKIO SAUGOS

NURODYMAI ĮSPĖJIMAS. Perskaitykite visus saugos įspėjimus ir instrukcijas. Nesilaikant visų toliau pateiktų įspėjimų ir nurodymų, galima patirti elektros smūgį, sukelti gaisrą ir (arba) sunkiai susižaloti.56 V LIČIO GALIOS GALVUTĖ — PH1400E

Išsaugokite visus įspėjimus ir nurodymus, kad prireikus galėtumėte pasižiūrėti. Įspėjimuose vartojamu terminu „elektrinis įrankis“ nuro- domas iš elektros lizdo maitinamas (laidinis) arba akumuli- atoriumi maitinamas (akumuliatorinis) elektrinis įrankis.

◾ Darbo vieta turi būti švari ir gerai apšviesta. Jei darbo vieta netvarkinga ar blogai apšviesta, gali įvykti nelaimingas atsitikimas. ◾ Nedirbkite su elektriniais įrankiais sprogioje aplinkoje, pvz., ten, kur yra degiųjų skysčių, benzino arba dulkių. Elektriniai įrankiai kibirkščiuoja, o kibirkštys gali uždegti dulkes arba garus. ◾ Dirbdami su elektriniu įrankiu, liepkite vaikams ir pašaliniams asmenims būti atokiau. Dėl dėmesio blaškymo galite nesuvaldyti įrankio. ELEKTROS SAUGA ◾ Elektrinio įrankio kištukas turi tikti elektros lizdui. Niekada jokiu būdu nemodikuokite kištuko. Įžemintiems elektriniams įrankiams nenaudokite jokių kištukų adapterių. Originalūs kištukai, tiksliai tinkantys elektros tinklo lizdui, sumažina elektros smūgio pavojų. ◾ Venkite kūno kontakto su įžemintais paviršiais, tokiais kaip vamzdžiai, šildytuvai, viryklės ir šaldytuvai. Jei jūsų kūnas bus įžemintas, padidės elektros smūgio pavojus. ◾ Saugokite elektrinius įrankius nuo lietaus ir drėgmės. Į elektrinio įrankio vidų patekus vandens padidėja elektros smūgio pavojus. ◾ Nenaudokite netinkamai laido. Neneškite ir netempkite elektrinio įrankio paėmę už laido, netraukite už laido, norėdami ištraukti kištuką iš lizdo. Laidą nutieskite taip, kad jo neveiktų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeidus arba supainiojus laidus kyla didesnė rizika patirti elektros smūgį. ◾ Naudodamiesi elektriniu įrankiu lauke, naudokite laukui skirtą laido ilgintuvą. Naudojantis laukui skirtu laidu sumažėja rizika patirti elektros smūgį. ◾ Jei nėra galimybės išvengti elektrinio įrankio naudojimo drėgnoje vietoje, naudokite maitinimo šaltinį, apsaugotą nuotėkio rele. Nuotėkio relė sumažina pavojų patirti elektros smūgį. ASMENINĖ SAUGA ◾ Dirbdami su elektriniu įrankiu, būkite budrūs, stebėkite, ką darote, ir vadovaukitės sveika nuovoka. Nedirbkite su elektriniu įrankiu, jei esate pavargę, apsvaigę nuo narkotinių medžiagų, alkoholio arba vaistų. Neatidumo akimirka dirbant su elektriniu įrankiu gali lemti sunkią traumą. ◾ Naudokite asmenines apsaugos priemones. Visada būkite su apsauginiais akiniais. Tinkamomis sąlygomis naudojamos apsaugos priemonės, pvz., respiratorius, neslidūs apsauginiai batai, šalmas arba ausinės, sumažina pavojų susižaloti. ◾ Saugokitės atsitiktinio paleidimo. Prieš jungdami prie maitinimo šaltinio ir (arba) akumuliatoriaus, prieš pakeldami arba nešdami įrankį, įsitikinkite, kad jungiklis yra išjungimo padėtyje. Nešant elektrinius įrankius uždėjus pirštą ant jungiklio arba prijungiant elektrinių įrankių maitinimą, kai jungiklis įjungtas, gali įvykti nelaimingas atsitikimas. ◾ Prieš įjungdami elektrinį įrankį, patraukite šalin visus reguliavimo raktus ir veržliarakčius. Palikus veržliaraktį arba raktą uždėtą ant sukamosios elektrinio įrankio dalies, galima susižaloti. ◾ Nepraraskite pusiausvyros. Visada stovėkite tvirtai ir išlaikykite pusiausvyrą. Tuomet geriau suvaldysite elektrinį įrankį netikėtose situacijose. ◾ Tinkamai apsirenkite. Nedėvėkite laisvų drabužių ir nenešiokite laisvai kabančių papuošalų. Plaukus, drabužius ir pirštines laikykite toliau nuo judamųjų dalių. Judamosios dalys gali įtraukti laisvus drabužius, papuošalus arba ilgus plaukus. ◾ Jei yra įtaisai, skirti dulkių išsiurbimo ir surinkimo įrenginiams prijungti, tinkamai prijunkite ir naudokite tuos įrenginius. Naudojant dulkių surinkimo įrenginius, gali sumažėti su dulkėmis susijusių pavojų. ELEKTRINIO ĮRANKIO NAUDOJIMAS IR PRIEŽIŪRA ◾ Nesudarykite per didelės apkrovos elektriniam įrankiui. Naudokite atliekamam darbui tinkamą elektrinį įrankį. Veikdamas numatytuoju greičiu, tinkamas elektrinis įrankis darbą atlieka veiksmingiau ir saugiau. ◾ Nenaudokite elektrinio įrankio, jei jungiklis jo neįjungia arba neišjungia. Bet koks elektrinis įrankis, kurio jungiklis neveikia, yra pavojingas, tad jį būtina sutaisyti. ◾ Prieš reguliuodami elektrinį įrankį, keisdami jo priedus arba padėdami jį į laikymo vietą, atjunkite kištuką nuo maitinimo šaltinio ir (arba) akumuliatorių nuo įrankio. Tokios prevencinės saugos priemonės sumažina pavojų atsitiktinai įjungti elektrinį įrankį.56 V LIČIO GALIOS GALVUTĖ — PH1400E

◾ Nenaudojamus elektrinius įrankius laikykite vaikams nepasiekiamoje vietoje. Su elektriniu įrankiu neleiskite dirbti asmenims, nesusipažinusiems su įrankiu arba šia instrukcija. Neišmokytų naudotojų naudojami elektriniai įrankiai kelia pavojų. ◾ Prižiūrėkite elektrinius įrankius. Patikrinkite, ar judamosios dalys sulygiuotos ir nestringa, ar nėra lūžusių dalių ir kitų sąlygų, galinčių turėti įtakos elektrinio įrankio veikimui. Jei elektrinis įrankis sugedęs, prieš naudodami jį sutaisykite. Dauguma nelaimingų atsitikimų įvyksta dėl prastai prižiūrimų elektrinių įrankių. ◾ Prižiūrėkite, kad pjovimo įrankiai būtų aštrūs ir švarūs. Tinkamai prižiūrimi pjovimo įrankiai su aštriais ašmenimis rečiau stringa ir lengviau valdomi. ◾ Elektrinį įrankį, priedus, antgalius ir kitas dalis naudokite pagal šią instrukciją, atsižvelgdami į darbo sąlygas ir atliekamą darbą. Elektrinį įrankį naudojant ne pagal numatytąją paskirtį, gali susidaryti pavojinga situacija. ◾ 56 V ličio jonų elektrinę galvutę PH1400E galima naudoti su tik šiais EGO įtaisais:ĮTAISO TIPAS MODELIO NUMERISKraštų pjoviklis EA0800Krūmapjovė BCA1200Žoliapjovė STA1500Aukštuminis pjūklas PSA1000Aukštuminės gyvatvorių žirklėsHTA2000

BATERIJŲ NAUDOJIMAS IR PRIEŽIŪRA

◾ Pakartotinai kraukite tik naudodami gamintojo nurodytą įkroviklį. Naudojant kitam akumuliatoriaus tipui tinkamą įkroviklį gali kilti gaisro rizika. ◾ Elektrinius įrankius naudokite tik su jiems skirtomis toliau išvardytomis sudėtinėmis baterijomis. Naudojant kitokias sudėtines baterijas gali kilti sužalojimų ir gaisro pavojus.BATERIJAĮKROVIKLISBA1120E, BA2240E, BA2800, BA3360, BA4200 (BA3360 ir BA4200 netinka, jeigu sumontuotas krūmapjo-vės priedas)CH5500E, CH2100E ◾ Nenaudojama sudėtinė baterija turi būti laikoma atokiau nuo metalinių objektų, tokių kaip sąvaržėlės, monetos, raktai, vinys, varžtai ar kiti metaliniai objektai, galintys sujungti abu baterijos gnybtus. Įvykus trumpajam jungimui tarp baterijos gnybtų, galima nusideginti arba gali kilti gaisras. ◾ Dėl netinkamų sąlygų iš akumuliatoriaus gali ištekėti skystis – nelieskite jo. Atsitiktinai patekus ant odos, iškart nuplaukite vandeniu. Jeigu skysčio pateko į akis, papildomai kreipkitės pagalbos į gydytojus. Iš akumuliatoriaus ištekėjęs skystis gali dirginti arba nudeginti.

◾ Užtikrinkite, kad elektrinio įrankio techninės priežiūros darbus atliktų kvalikuotas remonto meistras ir kad būtų naudojamos tik identiškos atsarginės dalys. Tuomet elektrinis įrankis išliks saugus. ◾ Susidarius šioje instrukcijoje neaprašytai situacijai, būkite atsargūs ir vadovaukitės sveika nuovoka. Pagalbos kreipkitės į EGO techninės priežiūros centrą. IŠSAUGOKITE ŠIAS INSTRUKCIJAS!

INSTRUKCIJOJE TECHNINIAI DUOMENYS Įtampa56 V Svoris (be sudėtinės baterijos)2,73 kg

PAKUOTĖS TURINIO SĄRAŠAS

DALIES PAVADINIMAS SKAIČIUSElektrinė galvutė Reguliuojamoji priekinė pa-galbinė rankena Peties diržas Naudojimo instrukcija 156 V LIČIO GALIOS GALVUTĖ — PH1400E

4. Fiksavimo mygtukas

Didelio ir mažo greičio jungiklis Tarpinis žiedas

Reguliuojama priekinė pagalbinė rankena

Veleno atleidimo mygtukas Sparnuotoji rankena Užšovas

13. Akumuliatoriaus atlaisvinimo mygtukas14. Apsauginė guminė trinkelė

16. Elektros kontaktai17. Išstūmimo mechanizmas18. Dirželis per petį (specialus priedas)

SURINKIMAS ĮSPĖJIMAS: jeigu bet kuri dalis yra sugadinta arba jos trūksta, nenaudokite šio įrenginio, kol ji nebus pakeista. Jeigu įrenginys naudojamas, kai dalys yra sugadintos arba jų trūksta, galima sunkiai susižeisti. ĮSPĖJIMAS. Montuojant gaminio dalis, atliekant jo pakeitimus, jį valant arba jo nenaudojant sudėtinė baterija visada turi būti išimta.

ĮTAISO MONTAVIMAS ANT ELEKTRINĖS

GALVUTĖS ĮSPĖJIMAS. Atidžiai perskaitykite ir išnagrinėkite kiekvieno papildomo įtaiso, naudojamo su elektrine galvute, naudojimo instrukciją, laikykitės visų įspėjimų ir nurodymų. Nesilaikant visų nurodymų galima patirti elektros smūgį, sukelti gaisrą ir (arba) sunkiai susižaloti. ĮSPĖJIMAS. Ši 56 V elektrinė galvutė PH1400E skirta naudoti tik su EGO įtaisų modeliais, nurodytais naudojimo instrukcijoje arba EGO rekomenduojamais naudoti su šia elektrine galvute. Naudodami kitus, nerekomenduojamus įtaisus galite sunkiai susižaloti arba sugadinti turtą. ĮSPĖJIMAS. Niekada nemontuokite, neišmontuokite ir nereguliuokite įtaisų, kol veikia elektrinė galvutė arba yra įdėta baterija. Nesustabdę variklio ir neišėmę baterijos galite sunkiai susižaloti. NIEKADA NENAUDOKITE ELEKTRINĖS GALVUTĖS BE ĮTAISO.Įtaisą prie elektrinės galvutės galite prijungti naudodami jungiamąją movą.1. Išjunkite variklį ir išimkite akumuliatorių.2. Atsukite sparnuotąją rankeną.3. Nuimkite nuo įtaiso kamštelį. Sulygiuokite ant įtaiso veleno esančią rodyklę su jungiamosios movos rodykle, tada įstumkite įtaiso veleną į jungiamąją movą, kol išgirsite spragtelėjimą, kuris reikš, kad įtaiso velenas patikimai užsiksavo (B pav.).Toliau pateiktas B pav. parodytų dalių aprašas. B-1 Įtaiso velenas B-4 Rodyklė ant jungiamo- sios movos B-2 Rodyklė ant įtaiso veleno B-5 Veleno atleidimo mygtukas B-3 Sparnuotoji rankena B-6 Elektrinės galvutės velenas 4. Truktelėkite įtaiso veleną, kad įsitikintumėte, jog jis patikimai užsiksavo. Jei neužsiksavo, pasukinėkite įtaiso veleną abiem kryptimis, kol jis užsiksuos jungiamojoje movoje.5. Tvirtai užveržkite sparnuotąją rankeną. ĮSPĖJIMAS. Prieš įjungdami prietaisą įsitikinkite, kad sparnuotoji rankena tvirtai užveržta. Naudodami reguliariai tikrinkite užveržimą, kad išvengtumėte sužalojimų. ĮTAISO NUĖMIMAS NUO ELEKTRINĖS GALVUTĖS 1. Išjunkite variklį ir išimkite akumuliatorių.2. Atsukite sparnuotąją rankeną.3. Paspauskite veleno atleidimo mygtuką, atleidę ištraukite arba išsukite įtaiso veleną iš jungiamosios movos.

PRIEKINĖS PAGALBINĖS RANKENOS

MONTAVIMAS IR REGULIAVIMAS

1. Išjunkite variklį ir išimkite akumuliatorių, jei įdėtas.2. Atlaisvinkite sparnuotąją veržlę, kad galėtumėte atjungti priekinę pagalbinę rankeną (C pav.).56 V LIČIO GALIOS GALVUTĖ — PH1400E

C pav. pateiktų dalių aprašas: C-1 Užsukamoji fiksavi- mo rankena C-3 Priekinė pagalbinė rankena su užšovu C-2 Suspaudimo trinkelė C-4 Sparnuotoji veržlė 3. Užstumkite priekinę pagalbinę rankeną ant veleno tarp tarpinio žiedo ir jungiamosios movos (D pav.).4. Įdėkite suspaudimo trinkelę į rankenos angą (E pav.).5. Prijunkite užsukamąją ksavimo rankeną, užveržkite sparnuotąją veržlę. Įsitikinkite, kad priekinė pagalbinė rankena nukreipta į galinės rankenos viršutinę dalį (F pav.). Sureguliuokite priekinę pagalbinę rankeną taip, kad ji būtų tarp tarpinio žiedo ir jungiamosios movos – taip užtikrinsite, kad dirbant (G pav.).Toliau pateiktas G pav. parodytų dalių aprašas.G-1 Rodyklė G-2 Ribojimo diapazonas Jūsų priekinė ranka bus tiesi, tada užveržkite užsukamąją ksavimo rankeną. (H pav.) ĮSPĖJIMAS. Niekada nenaudokite įrankio, kai jo priekinė pagalbinė rankena nėra tvirtai užksuota tinkamoje padėtyje. ĮSPĖJIMAS. Priekinę pagalbinę rankeną tvirtinkite tik tarp tarpinio žiedo ir jungiamosios movos.

DIRŽO PER PETĮ MONTAVIMAS

Spausdami atidarykite diržo kablį ir prikabinkite prie elek-trinės galvutės peties diržo pakabos (I pav.). NAUDOJIMAS ĮSPĖJIMAS. mokėjimas naudotis įrenginiu nesuteikia teisės dirbti nerūpestingai. Atsiminkite, kad trumpam atitraukę dėmesį galite sunkiai susižaloti. ĮSPĖJIMAS. Visada būkite su apsauginiais akiniais. Antraip išsviesti daiktai gali pataikyti į akis arba galite kitaip sunkiai susižaloti. ĮSPĖJIMAS. Nenaudokite priedų arba įtaisų, kurių nerekomendavo šio įrenginio gamintojas. Naudodami nerekomenduojamus priedus arba įtaisus galite sunkiai susižaloti.

ĮSPĖJIMAS. NIEKADA NENAUDOKITE

ELEKTRINĖS GALVUTĖS BE ĮTAISO. SUDĖTINĖS BATERIJOS ĮDĖJIMAS IR IŠĖMIMAS PASTABA. Prieš naudodami akumuliatorių pirmą kartą jį visiškai įkraukite. Įdėjimas Sulygiuokite akumuliatoriaus briauneles su tvirtinimo grioveliais ir spauskite akumuliatorių žemyn, kol išgirsite spragtelėjimą (J pav.).Toliau pateiktas J pav. parodytų dalių aprašas. J-1 Tvirtinimo griovelis J-2 Briaunelė Išėmimas Paspauskite akumuliatoriaus atlaisvinimo mygtuką ir ištraukite akumuliatorių (K pav.). ĮSPĖJIMAS. Kad išvengtumėte rimtų sužalojimų, nešdami ar transportuodami įrankį visada išimkite akumuliatorių ir patraukite rankas nuo ksavimo mygtuko ir trigerio.

ELEKTRINĖS GALVUTĖS PALEIDIMAS IR

SUSTABDYMAS (L pav.) Paleidžiant Nuspauskite fiksavimo mygtuką ir laikykite jį toje padėtyje. Norėdami paleisti elektrinę galvutę, nuspauskite trigerį. Trigerį spaudžiant skirtingu stiprumu keičiasi elektrinės galvutės sukimosi greitis. Stipresnis paspaudimas – didesnis greitis. Stabdant Atleiskite trigerį. PASTABA: variklis veikia tik tada, kai ksavimo svirtis ir gaidukas yra kartu nuspausti. Greičio reguliavimo funkcija (L pav.) Elektrinė galvutė turi dvi greičio nuostatas. 1 padėtis – mažas greitis, 2 padėtis – didelis greitis. Norėdami darbo metu pasirinkti tinkamą greitį, stumkite arba traukite didelio ir mažo greičio jungiklį.Toliau pateiktas L pav. parodytų dalių aprašas: L-1 Didelio ir mažo greičio jungiklis L-2 Fiksavimo mygtukas L-3 Trigeris56 V LIČIO GALIOS GALVUTĖ — PH1400E

ĮSPĖJIMAS. Prieš atlikdami įrenginio patikrą, valymą ar techninę priežiūrą, sustabdykite variklį, palaukite, kol visos judančios dalys sustos, ir išimkite akumuliatorių. Nesilaikydami šių nurodymų galite sunkiai arba net mirtinai susižaloti arba sugadinti turtą. ĮSPĖJIMAS: Atlikdami techninės priežiūros darbus, naudokite tik identiškas atsargines dalis. Įrenginį reguliariai apžiūrėkite ir tvarkykite. Norint užtikrinti saugų ir patikimą gaminio naudojimą visus remonto darbus turi atlikti kvalikuotas techninės priežiūros specialistas. PASTABA. Prieš kiekvieną naudojimą patikrinkite visą įrenginį – ar jis nesugedęs, ar netrūksta dalių arba jos nėra atsilaisvinusios (sraigtai, veržlės, varžtai, dangteliai ir pan.). Priveržkite visus tvirtinimo elementus ir uždėkite dangtelius. Nenaudokite įrenginio, kol nebus sumontuotos trūkstamos arba pakeistos sugadintos dalys. Susisiekite su klientų aptarnavimo centru arba kvalikuotu techninės priežiūros specialistu.

BENDROJI TECHNINĖ PRIEŽIŪRA

Valydami plastikines dalis nenaudokite tirpiklių. Įvairūs komerciniai tirpikliai gali pažeisti daugelį plastikų ir neturėtų būti naudojami, nes gali sugadinti gaminį. Norėdami nuvalyti purvą, dulkes, tepalus, riebalus ir pan., naudokite švarias šluostes.

ELEKTRINĖS GALVUTĖS VALYMAS

1. Išjunkite variklį ir išimkite akumuliatorių.

2. Drėgna šluoste ir švelniu plovikliu nuvalykite nuo

elektrinės galvutės nešvarumus. PASTABA. Plastikinėms korpuso arba rankenos dalims valyti nenaudokite jokių stiprių ploviklių. Kai kurios aromatinės alyvos (pušies arba citrinų kvapo) gali jas sugadinti.

ELEKTRINĖS GALVUTĖS LAIKYMAS

1. Prieš padėdami, kai nenaudojate, išimkite iš elektrinės

galvutės akumuliatorių.

2. Nuvalykite nuo elektrinės galvutės pašalines

3. Laikykite patalpoje, vaikams nepasiekiamoje vietoje.

4. Laikykite toliau nuo ėsdinančių medžiagų, pvz., sodo

chemikalų ir ledo tirpdymo druskų. Aplinkos apsauga Neišmeskite elektros įrangos, akumuliatoriaus įkroviklio ir baterijų / akumuliatorių su buitinėmis atliekomis! Pagal Europos Parlamento ir Tarybos direktyvas 2012/19/EB ir 2006/66/EB nenaudojama elektros bei elektronikos įranga ir nenaudojami arba sugedę akumuliatoriai ir (arba) baterijos turi būti surenkami atskirai. Elektros prietaisus užkasus su atliekomis arba išmetus sąvartynuose, pavojingos medžiagos gali patekti į gruntinį vandenį ir į maisto grandinę, taip pakenkti jūsų sveikatai ir gerovei.

TRIKČIŲ DIAGNOSTIKA IR JŲ ŠALINIMAS

Žr. atitinkamo įtaiso naudojimo instrukciją. GARANTIJA

EGO GARANTINIS POLISAS

Norėdami sužinoti visas „EGO“ garantinio poliso sąlygas, apsilankykite interneto svetainėje egopowerplus.com.

CIJĄ Liekamoji rizika! Žmonėms, kuriems implantuoti elektroniniai prietaisai, pvz., širdies stimuliatoriai, prieš pradedant naudoti šį gaminį, reikia pasitarti su savo gydytoju (-ais). Arti širdies stimuliatoriaus veikianti elektros įranga gali trikdyti širdies stimuliatoriaus veikimą arba jį sugadinti. ĮSPĖJIMAS. Norint užtikrinti saugų ir patikimą gaminio naudojimą, visus remonto ir keitimo darbus turi atlikti kvalikuotas techninės priežiūros specialistas. SAUGOS SIMBOLIAI Šių simbolių paskirtis – atkreipti dėmesį į galimus pavojus. Gerai susipažinkite su saugos simboliais bei jų paaiškini- mais ir juos įsidėmėkite. Simbolių įspėjimai patys savaime negali apsaugoti nuo pavojų. Jais žymimi nurodymai ir įspėjimai neatstoja tinkamų nelaimingų atsitikimų prevenci- jos priemonių. ĮSPĖJIMAS. Prieš pradėdami naudoti šį gaminį, perskaitykite visus šioje naudojimo instrukcijoje pateiktus saugos nurodymus, taip pat susipažinkite su visais saugos įspėjamaisiais simboliais, tokiais kaip PAVOJUS, ĮSPĖJIMAS ir PERSPĖJIMAS, ir įsitikinkite, ar juos supratote. Nesilaikant visų toliau išdėstytų nurodymų, galima patirti elektros smūgį, sukelti gaisrą ir (arba) sunkiai susižaloti.

SAUGOS ĮSPĖJAMASIS SIMBOLIS: nurodo PAVOJŲ, ĮSPĖJIMĄ arba PERSPĖJIMĄ. Gali būti panaudotas su kitais simboliais arba piktogramomis. ĮSPĖJIMAS. Naudojant bet kokius elektrinius įrankius, į akis gali būti išsviesta svetimkūnių, kurie jas gali sunkiai sužaloti. Prieš pradėdami naudoti elektrinį įrankį, visada užsidėkite apsauginius akinius arba apsauginius akinius su šonine apsauga ir, jei reikia, visą veidą dengiantį skydelį. Rekomenduojame naudoti platų matymo lauką užtikrinančią apsauginę kaukę ant akinių arba standartinius apsauginius akinius su šonine apsauga. SAUGOS NURODYMAI Šiame puslapyje pavaizduoti ir aprašyti saugos simboliai, kurių gali būti ant šio gaminio. Prieš bandydami surinkti ir naudoti įrenginį, perskaitykite visus ant jo pateiktus nurody- mus, įsitikinkite, ar juos supratote, ir jais vadovaukitės. Saugos įspėjimas Nurodo galimą pavojų susižaloti. Perskaitykite naudojimo instrukciją Kad sumažintų pavojų susižaloti, naudo- tojas turi perskaityti naudojimo instrukciją ir įsitikinti, kad ją suprato. Užsidėkite apsauginius akinius Naudodami šį gaminį, visada užsidėkite ap- sauginius akinius arba apsauginius akinius su šonine apsauga ir visą veidą dengiantį skydelį. Užsidėkite apsaugines ausines Dėl aukštuminio pjūklo keliamo triukšmo gali būti pažeista klausa. Būtinai naudokite klau- sos organų apsaugą (ausų kamštelius arba apsaugines ausines). Užsidėkite galvos apsaugos priemonę Galvai apsaugoti užsidėkite patvirtintą apsauginį šalmą. Mūvėkite apsaugines pirštines Kai dirbate su grandininiu pjūklu arba tvarkote grandinę, apsaugokite rankas pirštinėmis. Tvirtos neslidžios pirštinės leidžia geriau suimti ir apsaugo rankas. Avėkite apsauginę avalynę Dirbdami šia įranga avėkite neslidžią apsauginę avalynę.AUKŠTUMINIO PJŪKLO ĮTAISAS — PSA1000

Laikykitės pakankamu atstumu nuo elektros linijųKad negautumėte elek-tros smūgio, nedirbkite arčiau nei 15 m (50 pėd.) nuo elektros oro linijų. Palietę elektros liniją arba dirbdami šalia jos galite gauti elektros smūgį ir susižeisti arba žūti.Saugokite nuo lietausNedirbkite su žoliapjove lyjant lietui, taip pat nepalikite lauke, kai lyja. Šis gaminys atitinka tai-komas EB direktyvas. WEEE Elektros prietaisų atliekas draudžiama utilizuoti kartu su buitinėmis atliekomis. Perduoti įgaliotam perdirbėjui.

TriukšmasGarantuojamas garso galios lygis. Triukšmo sklaida į aplinką atitinka Europos Bendrijos direktyvą. Voltas Įtampa Milimetras Ilgis arba dydis Centimetras Ilgis arba dydis in. Colis Ilgis arba dydis Kilogramas Svoris

Sūkiai be apkrovosSukimosi greitis, kai nėra apkrovos... /minPer minutę Apsisukimai per minutęNuolatinė elektros srovėSrovės tipas arba charakteristikaSVARBŪS SAUGOS NURODYMAI ĮSPĖJIMAS. Naudodami elektrinius sodo prietaisus būtinai imkitės svarbiausių atsargumo priemonių, kad sumažintumėte gaisro, elektros smūgio ir susižalojimo pavojų, įskaitant: ATIDŽIAI PERSKAITYKITE PRIEŠ NAUDODAMIPASIDĖKITE, KAD PRIREIKUS GALĖTUMĖTE PASIŽIŪRĖTI PAVOJUS! Nedirbkite arti elektros linijų Palietus elektros oro linijas prietaisas neapsaugo nuo elektros smūgio. Išsiaiškinkite, kokie saugūs atstumai nuo elektros oro linijų nurodyti vietos reikalavimuose, ir prieš naudodami įrankį pasirūpinkite, kad darbo vieta būtų saugi.ĮSPĖJIMAI DĖL AUKŠTUMINIO PJŪKLO SAUGOS ◾ Visas kūno dalis laikykite atokiau veikiančio aukštuminio pjūklo. Prieš įjungdami aukštuminį pjūklą įsitikinkite, kad jis nieko neliečia. Neatidumo akimirka dirbant su aukštuminiu pjūklu gali lemti aplinkybes, kuriomis grandinė įtraukia drabužį arba kūno dalį. ◾ Saugokitės, kad atsitiktinai nepaliestumėte nejudančios pjūklo grandinės arba pjovimo juostos bėgelių. Jie gali būti labai aštrūs. Kai dirbate su aukštuminiu pjūklu, tvarkote pjūklo grandinę arba pjovimo juostą, būtinai mūvėkite pirštines ir vilkėkite ilgas kelnes arba kojų apsaugas. ◾ Aukštuminį pjūklą visada laikykite vieną ranką uždėję ant galinės rankenos, o kitą – ant priekinės rankenos. Laikant viena ranka, gali būti sunkiai sužalotas operatorius, pagalbininkai ir (arba) pašaliniai asmenys. ◾ Elektrinį įrankį laikykite tik už izoliuoto, laikymui skirto paviršiaus, nes grandininio pjūklo grandinė gali priliesti paslėptą elektros laidą. Pjūklo grandinei prilietus laidą, kuriame yra įtampa, neizoliuotose metalinėse elektrinio įrankio dalyse taip pat gali atsirasti įtampa, dėl kurios operatorius gali patirti elektros smūgį. ◾ Užsidėkite apsauginius akinius ir ausines. Taip pat rekomenduojama naudoti galvos, rankų, kojų ir pėdų apsaugos priemones. Tinkami apsauginiai drabužiai sumažina pavojų susižaloti dėl skriejančių nuolaužų arba atsitiktinai palietus pjūklo grandinę. ◾ Nenaudokite aukštuminio pjūklo įlipę į medį. Naudojant aukštuminį pjūklą įlipus į medį, galima susižaloti. ◾ Būtinai tvirtai stovėkite ir aukštuminiu pjūklu dirbkite tik tada, kai stovite ant stabilaus, tvirto ir lygaus paviršiaus. Stovint ant slidaus arba nestabilaus paviršiaus, pvz., kopėčių, galima prarasti pusiausvyrą arba nesuvaldyti aukštuminio pjūklo.AUKŠTUMINIO PJŪKLO ĮTAISAS — PSA1000

◾ Aukštuminiu pjūklu nedirbkite, jei jis sugadintas, netinkamai sureguliuotas, ne visiškai arba nesaugiai surinktas. Patikrinkite, ar atleidus gaiduką pjūklo grandinė sustoja. ◾ Prieš pjaudami patikrinkite, ar ruošinyje nėra vinių, laido arba kitų pašalinių elementų. ◾ Pjaudami šaką būkite atsargūs, nes ji gali atšokti atgal. Kai pašalinamas medienos plaušus veikiantis įtempimas, įtempta šaka gali atšokti ir atsitrenkti į operatorių ir (arba) išmušti aukštuminį pjūklą iš rankų. ◾ Būkite itin atsargūs, kai pjaunate krūmus ir medelius. Laibas stiebas gali įstrigti pjūklo grandinėje ir būti blokštas į jus arba sutrikdyti jūsų pusiausvyrą. ◾ Pernelyg energingai arba netinkamai pjaunant, netinkamai naudojant aukštuminį pjūklą gali pirma laiko susidėvėti pjovimo juosta, grandinė ir (arba) žvaigždutė, taip pat gali trūkti grandinė arba lūžti pjovimo juosta, įvykti atatranka, gali būti išsviesta grandinė arba medžiaga. ◾ Niekada nenaudokite pjovimo juostos kaip sverto. Įlenkus pjovimo juostą, gali pirma laiko susidėvėti pjovimo juosta, grandinė ir (arba) žvaigždutė, taip pat gali trūkti grandinė arba lūžti pjovimo juosta, įvykti atatranka, gali būti išsviesta grandinė arba medžiaga. ◾ Nešamą aukštuminį pjūklą abiem rankomis laikykite už rankenų, pjūklas turi būti išjungtas. Kai transportuojate aukštuminį pjūklą arba paliekate jį laikymo vietoje, būtinai uždėkite pjovimo juostos gaubtą. Tinkamai naudojant aukštuminį pjūklą sumažėja pavojus atsitiktinai paliesti judančią pjūklo grandinę. ◾ Kai ašmenys juda, nebandykite išimti nupjautų šakelių arba jas laikyti pjovimo metu. Kai šalinate įstrigusias šakeles, įsitikinkite, kad jungiklis yra išjungtas. Išjungus jungiklį pjūklo grandinė tebejuda. Neatidžiai dirbdami su aukštuminiu genėjimo pjūklu galite sunkiai susižaloti. ◾ Laikykitės nurodymų dėl tepimo, grandinės įtempimo ir priedų keitimo. Netinkamai įtempta ar sutepta grandinė gali trūkti arba padidinti tikimybę, kad įvyks atatranka. Kad įrankis geriausiai veiktų ir sumažėtų pavojus susižeisti, pasirūpinkite, kad ašmenys būtų aštrūs ir švarūs. ◾ Pasirūpinkite, kad rankenos būtų sausos, švarios ir nesuteptos alyva arba tepalu. Tepalu ar alyva suteptos rankenos yra slidžios, todėl galite nesuvaldyti įrankio. ◾ Pjaukite tik medieną. Nenaudokite aukštuminio pjūklo ne pagal paskirtį. Pavyzdžiui, aukštuminiu pjūklu nepjaukite plastiko, mūro arba statybinių medžiagų, pagamintų ne iš medienos. Naudojant aukštuminį pjūklą ne pagal paskirtį, gali susidaryti pavojinga situacija. ◾ Aukštuminiu pjūklu nedirbkite prastu oru, ypač esant žaibo pavojui. Laikantis šios taisyklės sumažėja žaibo smūgio pavojus. ◾ Prieš palikdami įrankį išjunkite variklį ir išimkite akumuliatorių. ◾ Nenaudojamus prietaisus laikykite patalpoje. Nenaudojamus prietaisus laikykite išėmę akumuliatorių, patalpose, sausoje ir aukštoje arba užrakintoje vietoje, kurios nepasiektų vaikai. ◾ Tikrinkite pažeistas dalis. Prieš toliau naudodami gaminį atidžiai patikrinkite pažeistas apsaugas arba kitas dalis ir nustatykite, jos veiks tinkamai ir atliks savo paskirtį. Patikrinkite, ar judamos dalys suderintos, judamos dalys pritvirtintos, ar nėra dalių, jungčių pažeidimų, be to, ar nėra kitų sąlygų, kurios gali turėti įtakos jos veikimui. Pažeistos apsaugos priemonės ar kitos dalys turėtų būti tinkamai suremontuotos arba pakeistos įgaliotame techninės priežiūros centre, jei šiame vadove nenurodyta kitaip.

◾ Akumuliatorių bloko nekraukite lietuje arba esant drėgnoms sąlygoms. ◾ Naudokite tik EGO akumuliatorius ir įkroviklius. AKUMULIATORIUS ĮKROVIKLIS BA1120E, BA2240E, BA2800 BA3360, BA4200 CH2100E CH5500E ◾ Prieš atiduodant įrenginį į metalo laužą, būtina išimti akumuliatorių. ◾ Akumuliatorių reikia išmesti saugiai. ◾ Nemeskite akumuliatoriaus į ugnį. Elementai gali sprogti. Susipažinkite su vietoje galiojančiais teisės aktais, kuriuose gali būti pateikti specialūs šalinimo nurodymai. ◾ Draudžiama atidaryti arba gadinti bateriją. Išbėgęs elektrolitas sukelia koroziją ir gali pakenkti akims ar odai. Jis gali būti toksiškas prarijus. DĖMESIO! Elektrolitas yra atskiesta sieros rūgštis, kuri pavojinga odai ir akims. Ji laidi elektrai ir ėsdinanti. ◾ Siekdami išvengti trumpojo jungimo atsargiai elkitės su akumuliatoriais: venkite tokių laidininkų, kaip žiedai, apyrankės ir raktai. Baterija arba laidininkas gali įkaisti ir sukelti nudegimus. ◾ Baterijų nereikia įjungti į elektros lizdą; jos visada yra darbinės būsenos. Net įrankiui neveikiant neužmirškite apie jo keliamus pavojus. Atlikdami remonto arba techninės priežiūros darbus, būkite atidūs.AUKŠTUMINIO PJŪKLO ĮTAISAS — PSA1000

◾ Prieš atlikdami techninės priežiūros darbus, valydami arba šalindami medžiagas iš įrankio, išimkite akumuliatorių. ◾ Atsarginės dalys. Atlikdami techninės priežiūros darbus naudokite tik originalias „EGO“ atsargines dalis. Bet kokio kito priedo arba prietaiso naudojimas kelia sužalojimo riziką. ◾ Neplaukite žoliapjovės vandens žarna. Saugokite, kad vandens nepatektų ant variklio ir elektros jungčių. ◾ Susidarius šioje instrukcijoje neaprašytai situacijai, būkite atsargūs ir vadovaukitės sveika nuovoka. Pagalbos kreipkitės į EGO techninės priežiūros centrą. ◾ Išsaugokite šias instrukcijas. Dažnai jas pavartykite ir naudokitės jomis mokydami kitus asmenis, kurie gali naudoti šį įrankį. Skolindami šį prietaisą kam nors kitam, taip pat paskolinkite ir šias instrukcijas, kad būtų išvengta netinkamo produkto naudojimo arba galimo susižeidimo.

INSTRUKCIJOJE. SPECIFIKACIJA Pjovimo juostos ilgis250 mmGrandinės žingsnis9,5 mmPjovimo gylio ribotuvas1,1 mmPjūklo grandinės tipas90PX040X (Oregon)Pjovimo juostos tipas104MLEA041 (Oregon)Grandinės alyvos bakelio talpa220 mlSvoris (su grandinės dėklu)1,89 kgIšmatuotas garso galios lygis L 101,4 dB(A)K=2,36 dB(A)Garso slėgio lygis ties operatoriaus ausimi L 87,0 dB(A)K=3 dB(A)Garantuojamas garso galios lygis L

(pagal 2000/14/EB)104 dB(A)Vibracija a Priekinė pagalbinė rankena2,1 m/s K=1,5 m/s Galinė rankena2,5 m/s

◾ Pirmiau nurodyti parametrai išbandyti ir išmatuoti naudojant elektrinę galvutę PH1400E. ◾ Nurodyta bendroji vibracijos vertė išmatuota taikant standartinį bandymo metodą, todėl pagal ją galima palyginti skirtingus įrenginius. ◾ Nurodytą bendrąją vibracijos vertę taip pat galima naudoti pirminiam poveikio vertinimui. PASTABA. Naudojant įrankį realiomis sąlygomis, skleidžiamos vibracijos stiprumo vertė gali skirtis nuo nurodytos. Kad apsisaugotų dirbdamas realiomis sąlygomis, naudotojas turi mūvėti pirštines ir naudoti ausų apsaugos priemones.

PAKUOTĖS TURINIO SĄRAŠAS

DALIES PAVADINIMAS SKAIČIUSAukštuminio pjūklo įtaisas Grandinės užmova Dvipusis veržliaraktis Naudojimo instrukcija

Šiam aukštuminiam pjūklui rekomenduojama juosta ir grandinė

3. Aukštuminio pjūklo velenas

4. Dvipusis veržliaraktis

5. Veržliarakčio laikiklis

7. Grandinės ir žvaigždės gaubtas

12. Grandinės įtempimo varžtas

SURINKIMAS ĮSPĖJIMAS: Jei kurios nors dalys pažeistos arba jų nėra, nenaudokite šio gaminio tol, kol tos dalys nebus pakeistos. Naudojant šį gaminį, kai dalys pažeistos arba jų trūksta, galima sunkiai susižaloti. ĮSPĖJIMAS: Nebandykite modikuoti šio gaminio arba sukurti priedų, nerekomenduojamų naudoti su šiuo aukštuminiu pjūklu. Visi tokie pakeitimai ir modikacijos laikomi netinkamu naudojimu. Jie gali lemti pavojingas aplinkybes, dėl kurių galima sunkiai susižaloti. AUKŠTUMINIO PJŪKLO ĮTAISO JUNGIMAS PRIE

Šis aukštuminio pjūklo įtaisas skirtas naudoti su EGO gamybos 56 V LIČIO JONŲ elektrine galvute PH1400E. Žr. elektrinės galvutės PH1400E naudojimo instrukci- jos skyrių ĮTAISO MONTAVIMAS ANT ELEKTRINĖS GALVUTĖS.

ILGIKLIO MONTAVIMAS TARP ELEKTRINĖS

GALVUTĖS IR AUKŠTUMINIO PJŪKLO ĮTAISO (nebūtina) Naudojant ilgiklį padidėja pjovimo atstumas. Ilgiklis montu- ojamas tarp elektrinės galvutės ir aukštuminio pjūklo įtaiso. Kad sumontuotumėte ir įtvirtintumėte ilgiklį tarp aukštu- minio pjūklo įtaiso ir elektrinės galvutės (C pav.), atlikite skyriuje AUKŠTUMINIO PJŪKLO ĮTAISO JUNGIMAS PRIE ELEKTRINĖS GALVUTĖS aprašytą procedūrą. ĮSPĖJIMAS. Nesilaikant įtaiso ir elektrinės galvutės arba ilgiklio montavimo nurodymų galima sunkiai susižeisti arba žūti. ĮSPĖJIMAS. Jokiu būdu nemontuokite, neišmontuokite ir nereguliuokite įtaisų, kol veikia elektrinė galvutė arba įdėtas akumuliatorius. Nesustabdę variklio ir neišėmę akumuliatoriaus galite sunkiai susižeisti. NAUDOJIMAS PAVOJUS. Griežtai draudžiama pjauti šalia elektros linijų, elektros laidų arba kitų elektros įtampos šaltinių. Jeigu pjovimo juosta arba grandinė įstrigtų elektros laide arba linijoje JOKIU BŪDU NELIESKITE PJOVIMO JUOSTOS, GRANDINĖS ARBA ALIUMININIO KOTO! JAIS GALI TEKĖTI ELEKTROS SROVĖ, TAI GALI BŪTI LABAI PAVOJINGA. Laikykite aukštuminį pjūklą už izoliuotų rankenų arba padėkite toliau nuo savęs saugiu būdu. Prieš bandydami išlaisvinti pjovimo juostą ir grandinę, išjunkite pažeistos elektros linijos arba laido įtampą. Palietę pjovimo juostą, grandinę, kitas elektrai laidžias aukštuminio pjūklo dalis, elektros laidus ir linijas, kuriomis teka srovė, galite gauti elektros smūgį ir žūti arba sunkiai susižeisti. ĮSPĖJIMAS. Net ir susipažinę su šiuo gaminiu, būkite atsargūs. Atminkite, kad net ir sekundės dalį trunkantis neatsargumas gali lemti sunkų sužalojimą. ĮSPĖJIMAS. Visada užsidėkite apsauginius akinius su šonine apsauga. To nepadarius, išsviesti daiktai gali pataikyti į akis arba galite kitaip sunkiai susižaloti. Prieš kiekvieną naudojimą patikrinkite visą įrenginį – ar jis nesugedęs, ar netrūksta dalių arba jos nėra atsilaisvinusios (sraigtai, veržlės, varžtai, dangteliai ir pan.). Priveržkite visus tvirtinimo elementus ir uždėkite dangtelius. Nenau- dokite įrenginio, kol nebus sumontuotos trūkstamos arba pakeistos sugadintos dalys. ĮSPĖJIMAS. Kad išvengtumėte sunkių traumų, prieš atlikdami techninę priežiūrą, valydami įrankį, keisdami priedus arba valydami žolės likučius iš įrenginio išimkite akumuliatorių.AUKŠTUMINIO PJŪKLO ĮTAISAS — PSA1000

NAUDOJIMAS Gaminį galima naudoti toliau išvardytais tikslais. ◾ Šakų pjaustymas ◾ Genėjimas PASTABA. Įrankį galima naudoti tik pagal nurodytą paskirtį. Naudojimas bet kokiu kitu tikslu laikomas netinkamu naudojimu.

PJOVIMO JUOSTOS IR GRANDINĖS ALYVOS

BAKELIO PILDYMAS ĮSPĖJIMAS. Nerūkykite ir nenaudokite ugnies ar liepsnos arti alyvos arba aukštuminio pjūklo. Alyva gali išsilieti ir sukelti gaisrą. PASTABA. Naujas aukštuminis pjūklas pristatomas be alyvos. Prieš naudojant bakelį būtina pripildyti grandinių alyvos. Grandinės eksploatavimo trukmė ir pjovimo našumas priklauso nuo to, ar gerai tepama. Dirbant grandinė automatiškai tepama grandinių alyva. Dirbdami kas 20 minučių tikrinkite alyvos lygį, prireikus įpilkite daugiau alyvos.

Iš elektrinės galvutės išimkite akumuliatorių.

Kad į alyvos bakelį nepatektų nešvarumų, nuvalykite jo dangtelį ir plotą aplink dangtelį.

3. Padėkite aukštuminio pjūklo įtaisą statmeną ir

sukdami prieš laikrodžio rodyklę nuimkite alyvos bakelio dangtelį (D pav.).

Į bakelį iki pat kakliuko atsargiai pripilkite pjovimo juostų ir grandinių alyvos. Saugokitės, kad alyvos neišsilietų iš angos. Nušluostykite alyvos perteklių ir uždarykite alyvos bakelio dangtelį. PASTABA. ◾ Kad darbo rezultatai būtų kuo geresni, naudokite pjovimo juostų ir grandinių alyvą OREGON

. Ji specialiai skirta trinčiai sumažinti ir pjovimui paspartinti. ◾ Nenaudokite nešvarios, panaudotos arba kitaip užterštos alyvos. Nepaisant šio nurodymo galima sugadinti pjovimo juostą arba grandinę. PARENGIMAS PJAUTI (B PAV.) Žr. šios instrukcijos skyriuje „Svarbūs saugos nurodymai“, kur aprašomos reikiamos apsaugos priemonės. ◾ Pakelkite pjovimo juostos viršūnę ir patikrinkite, ar grandinė nėra laisva. Grandinė tinkamai įtempta, kai nėra laisvumo pjovimo juostos apačioje ir kai grandinė gerai prigludusi, tačiau ją galima pasukti ranka ir ji nestringa. Jeigu reikia reguliuoti įtemptį, žr. šios instrukcijos skyriaus PRIEŽIŪRA dalyje PJOVIMO JUOSTOS IR GRANDINĖS KEITIMAS pateiktus reguliavimo nurodymus. ◾ Prieš naudodami patikrinkite, ar priveržtas gaubto varžtas. Jeigu gaubto varžtas atsileidęs, jį gerai priveržkite pagal laikrodžio rodyklę. ◾ Patikrinkite, ar aštrūs pjūklo grandinės dantys ir pasirūpinkite, kad grandinė būtų gerai sutepta. ◾ Mūvėkite neslidžias pirštines, užtikrinančias stipriausią suėmimą ir apsaugą. Jokiu būdu nestovėkite po pjaunama šaka. Stovėkite tvirtai, išlaikydami pusiausvyrą. Stebėkite, ar nėra kliūčių, pavyzdžiui, kelmų, šaknų arba griovelių, už kurių užkliuvę galėtumėte prarasti pusiausvyrą arba pargriūti. ◾ Varikliui veikiant visada tinkamai laikykite prietaisą. Prietaisą tvirtai laikykite abiem rankomis. ◾ Kad dirbti būtų saugiau ir geriau, peties diržą uždėkite skersai peties. Pareguliuokite diržą per petį, kad jis būtų patogioje darbinėje padėtyje. Laikydamiesi instrukcijų, pateiktų PH1400E operatoriaus vadovo skyriuje „PETIES DIRŽO TVIRTINIMAS“ pritvirtinkite peties diržą prie elektrinės galvutės. ĮSPĖJIMAS: Peties diržas kartu yra greitai atjungiamas mechanizmas pavojingoje situacijoje. Susidarius kritinei situacijai nedelsiant nuimkite peties diržą, nepaisydami kokioje padėtyje jis yra.

ĮRANKIO PALEIDIMAS IR STABDYMAS

Žr. elektrinės galvutės PH1400E naudojimo instrukcijos skyriuje ELEKTRINĖS GALVUTĖS PALEIDIMAS IR STABDYMAS. PAGRINDINĖ PJOVIMO PROCEDŪRA (E ir F pav.) Kad nepažeistumėte medžių arba krūmų žievės, atlikite toliau aprašomus veiksmus. Pjaudami nejudinkite pjūklo pirmyn ir atgal.

Visų pirma negiliai įpjaukite (1/4 šakos skersmens gyliu) šakos apatinę pusę arti pagrindinės šakos arba kamieno.

Dabar pjaukite šakos viršutinę pusę, truputį toliau nuo pirmojo pjūvio. Pjaukite šaką, kol ji atsiskirs nuo medžio. Būkite pasiruošę išlaikyti įrankio svorį, kai šaka pradės kristi.

3. Paskutinį pjūvį padarykite arti kamieno.

PASTABA. Darydami antrąjį ir paskutinįjį pjūvius (iš šakos viršutinės pusės), pjaustymo smaigus atremkite į pjaunamą šaką (F pav.). Šiuo būdu pjaunama šaka stabilesnė ir lengviau pjauti, nestipriai spaudžiant žemyn. Pernelyg stipriai spaudžiant galima sugadinti pjovimo juostą, grandinę arba variklį.AUKŠTUMINIO PJŪKLO ĮTAISAS — PSA1000

4. Baigę pjauti tuojau pat atleiskite elektrinės galvutės gaiduką.

PASTABA. Nesilaikant tinkamų pjovimo procedūrų, pjovimo juosta ir grandinė gali įstrigti pjaunamoje šakoje. Jeigu taip nutiktų, atlikite toliau aprašomus veiksmus.1. Išjunkite variklį ir išimkite akumuliatorių. 2. Jeigu šaką galite pasiekti nuo žemės, laikydami pjūklą ją pakelkite. Šiuo būdu turėtumėte atlaisvinti ir ištraukti pjūklą. 3. Nepavykus ištraukti pjūklo kreipkitės pagalbos į specialistą.

ŠAKŲ PJAUSTYMAS IR GENĖJIMAS

Šis aukštuminio pjūklo įtaisas skirtas šakelėmis ir ne storesnėms kaip 20 cm šakoms pjaustyti ir genėti. Kad darbo rezultatai būtų kuo geresni, imkitės toliau pateikiamų atsargumo priemonių.1. Atidžiai planuokite pjūvį. Žinokite, kuria kryptimi kris šaka. ĮSPĖJIMAS. Šaka gali kristi nenumatyta kryptimi. Nestovėkite tiesiai po pjaunama šaka. Pjaunant įrankis dažniausiai laikomas 60° arba mažesniu kampu (G pav.). Juo didesnis pjūklo veleno kampas žemės atžvilgiu, juo sunkiau pradėti pjauti (iš šakos apatinės pusės). Ilgas šakas pjaustykite dalimis. Visų pirma nupjaukite apatines šakas, kad paskui būtų daugiau vietos kristi pjaunamoms viršutinėms šakoms. 5. Dirbkite neskubėdami, abiem rankomis tvirtai laikydami pjūklą. Visada tvirtai stovėkite ir išlaikykite pusiausvyrą. Nepjaukite stovėdami ant kopėčių – tai nepaprastai pavojinga. Tokius darbus patikėkite specialistams.7. Prie pagrindinės šakos arba kamieno pjaukite tik nupjovę pakankamą dalį šakos, kad sumažėtų likusios dalies svoris. Tinkamai pjaudami nenuplėšite žievės nuo pagrindinės šakos arba kamieno. 8. Aukštuminio pjūklo nenaudokite medžiams leisti arba rąstams pjaustyti. 9. Kad negautumėte elektros smūgio, nedirbkite arčiau nei 15 m nuo elektros oro linijų ir pasirūpinkite, kad arčiau nei 15 m atstumu nebūtų pašalinių (G pav.).

ĮSPĖJIMAS. Prieš atlikdami įrenginio patikrą, valymą ar techninę priežiūrą, sustabdykite variklį, palaukite, kol visos judančios dalys sustos, ir išimkite akumuliatorių. Nesilaikydami šių nurodymų galite sunkiai arba net mirtinai susižaloti arba sugadinti turtą. ĮSPĖJIMAS. Atlikdami techninės priežiūros darbus, naudokite tik identiškas atsargines dalis. Naudojant bet kokias kitas dalis gali kilti pavojus arba sugesti gaminys. Kad gaminys būtų saugus ir patikimas, visus šioje priežiūros instrukcijoje neaprašytus remonto darbus turi atlikti kvalikuotas techninės priežiūros technikas.

Plastikinių dalių nevalykite tirpikliais. Įvairūs komerciniai tirpikliai gali pažeisti daugelį plastikų ir neturėtų būti naudojami, nes gali sugadinti gaminį. Purvą, dulkes, tepalus, riebalus ir panašius nešvarumus valykite švariomis šluostėmis. ĮRENGINIO VALYMAS ◾ Kaskart baigę naudoti išimkite akumuliatorių ir minkštu šepetėliu nuvalykite nešvarumus nuo grandinės ir pjovimo juostos. Aukštuminio pjūklo paviršių valykite švaria šluoste, sudrėkinta silpnu muilo tirpalu. ◾ Nuimkite grandinės ir žvaigždės gaubtą ir minkštu šepetėliu pašalinkite nešvarumus nuo pjovimo juostos, pjūklo grandinės, žvaigždės ir šoninio gaubto. ◾ Keisdami pjūklo grandinę iš pjovimo juostos griovelio būtinai išvalykite medienos skiedras, pjuvenas ir nešvarumus. PASTABA. Plastikinėms korpuso arba rankenos dalims valyti nenaudokite jokių stiprių ploviklių. Kai kurios aromatinės alyvos (pušies arba citrinų kvapo) gali jas sugadinti.

PJOVIMO JUOSTOS IR GRANDINĖS PAKEITIMAS

ĮSPĖJIMAS. Niekada nelieskite ir nereguliuokite grandinės, kai variklis paleistas. Pjūklo grandinė yra labai aštri. Atlikdami grandininio pjūklo priežiūros darbus būtinai mūvėkite apsaugines pirštines. PASTABA. Pjovimo juostą ir grandinę visada keiskite pjovimo juostos ir grandinės deriniu, nurodytu skyriuje Šiam aukštuminiam pjūklui rekomenduojama juosta ir grandinė.AUKŠTUMINIO PJŪKLO ĮTAISAS — PSA1000

Susidėvėjusios pjovimo juostos ir grandinės išmontavimas

1. Išimkite akumuliatorių, palaukite, kol aukštuminis

pjūklas atvės, tada priveržkite alyvos bakelio dangtelį.

2. Padėkite aukštuminio pjūklo įtaisą ant šono, kad

grandinės ir žvaigždės gaubtas būtų nukreiptas į viršų.

3. Mūvėkite pirštines. Pateiktu dvipusiu veržliarakčiu

išsukite gaubto varžtą ir nuimkite grandinės ir žvaigždės gaubtą. Grandinės ir žvaigždės gaubtą nuvalykite sausa šluoste ir pasidėkite, kol reikės vėl uždėti (H pav.).

4. Nuo montavimo paviršiaus nuimkite pjovimo juostą

ir grandinę. Iš pjovimo juostos išimkite nusidėvėjusią grandinę. PASTABA. Jeigu sunku nuo montavimo paviršiaus nuimti pjovimo juostą ir grandinę, padėkite aukštuminį pjūklą stačią. Viena ranka prilaikykite pjovimo juostą, kita prieš laikrodžio rodyklę sukdami atleiskite grandinės įtempimo varžtą (I pav.), tada nuimkite pjovimo juostą su grandine. PASTABA. Tuo pačiu galite patikrinti, ar varančioji žvaigždutė nėra pernelyg susidėvėjusi arba pažeista. Naujos pjovimo juostos ir grandinės sumontavimas

1. Padėkite naujos pjūklo grandinės kilpą ant lygaus

paviršiaus ir ištiesinkite sulenktas vietas (J pav.).

2. Grandinės varančiuosius narelius įstatykite į pjovimo

juostos griovelį. Grandinė padėkite taip, kad pjovimo juostos gale susidarytų kilpa (K pav.). Toliau pateiktas K pav. parodytų dalių sąrašas. K-1 Grandinės varantieji nareliai K-2 Pjovimo juostos griovelis

Nejudamai laikykite grandinę ant pjovimo juostos ir uždėkite kilpą ant aukštuminio pjūklo žvaigždės. PASTABA. Pjūklo grandinėje išgraviruotos mažos krypčių rodyklės. Įrankio korpuse įspausta dar viena krypties rodyklė (L pav.). Dėdami pjūklo grandinę ant žvaigždės pasirūpinkite, kad pjūklo grandinėje esančių rodyklių ir ant korpuso esančios rodyklės rodomos kryptys sutaptų. Jeigu kryptys priešingos, apverskite pjūklo grandinės ir pjovimo juostos mazgą (M pav.). Toliau pateiktas L pav. parodytų dalių sąrašas. L-1 Žvaigždė L-2 Įtempties reguliavimo kaištis L-3 Lygiavimo iškyšos L-4 Grandinės įtempimo varžtas L-5 Pjovimo juostos išpjova

4. Ant montavimo paviršiaus uždėkite pjovimo juostą,

kad lygiavimo iškyšos atsidurtų juostos išpjovoje, o įtempties reguliavimo kaištis įsistatytų į apatinę angą pjovimo juostos gale (L pav.). PASTABA. Jeigu sunku įstatyti įtempties reguliavimo kaištį į angą, tinkamai sureguliuokite grandinės įtempimo varžtą, kad įtempties reguliavimo kaištis atsidurtų tiksliai angoje.

5. Uždėkite grandinės ir žvaigždės gaubtą ir įsukite

gaubto varžtą. Šiek tiek priveržkite.

6. Pagal laikrodžio rodyklę sukdami grandinės įtempimo

varžtą pašalinkite grandinės laisvumą, kad grandinė būtų prigludusi prie pjovimo juostos, o varantieji nareliai būtų pjovimo juostos griovelyje. Pakelkite pjovimo juostą ir patikrinkite, ar grandinė nėra laisva. Paleiskite pjovimo juostos viršūnę ir pagal laikrodžio rodyklę vieną apsuką pasukite grandinės įtempimo varžtą. Kartokite šį veiksmą tol, kol neliks laisvumo (N pav.).

7. Laikykite pakėlę pjovimo juostos viršūnę ir gerai

priveržkite grandinės ir žvaigždės gaubto varžtą. PASTABA. Norėdami prailginti pjovimo juostos naudojimo trukmę, retkarčiais ją apverskite. PASTABA. Jei grandinė pernelyg įtempta, ji nesisuka. Šiek tiek atleiskite grandinės ir žvaigždės gaubto varžtą, tada prieš laikrodžio rodyklę 1/4 apsukos pasukite įtempimo varžtą. Pakelkite pjovimo juostos viršūnę ir vėl gerai priveržkite grandinės ir žvaigždės gaubto varžtą. Patikrinkite, ar grandinė sukasi nestrigdama.

GRANDINĖS ĮTEMPIMO REGULIAVIMAS

DĖMESIO. Prieš dirbant reikia tinkamai įtempti pjūklo grandinę.

1. Prieš reguliuodami grandinės įtempimą išjunkite variklį

ir išimkite akumuliatorių.

2. Ranka priveržkite gaubto varžtą.

3. Pagal laikrodžio rodyklę sukdami grandinės įtempimo

varžtą įtempkite grandinę. Daugiau žr. šios instrukcijos skyriuje PJOVIMO JUOSTOS IR GRANDINĖS KEITIMAS. ◾ Atvėsusi grandinė yra tinkamai įtempta, kai nėra laisvumo pjovimo juostos apačioje ir kai grandinė gerai prigludusi, tačiau ją galima pasukti ranka ir ji nestringa. Jei varančiųjų narelių plokštumos neįstatytos į pjovimo juostos griovelį, grandinę reikia įtempti iš naujo (O pav.). ◾ Įprastai dirbant su pjūklu, pakyla grandinės temperatūra. Įkaitusios grandinės, kuri yra tinkamai įtempta, varantieji nareliai maždaug 1,3 mm išlenda iš pjovimo juostos griovelio (P pav.).AUKŠTUMINIO PJŪKLO ĮTAISAS — PSA1000

PASTABA. Naujos grandinės dažnai išsitempia. Dažnai patikrinkite grandinės įtempimą ir, jei reikia, įtempkite. PASTABA. Jei įtempiama įkaitusi grandinė, atvėsusi ji gali būti įtempta per stipriai. Prieš naudodami kitą kartą, patikrinkite atvėsusios grandinės įtempimą.

TRANSMISIJOS PAVARŲ TEPIMAS

Pavarų dėžėje įrengtas transmisijos pavaras būtina reguliariai tepti pavarų tepalu. Kas 50 veikimo valandų, atsukę dėžės šone esantį sandarinimo varžtą, tikrinkite pavarų dėžės tepalo lygį. Jei pavarų šonuose nėra jokių tepalo požymių, pripilkite 3/4 talpos pavarų tepalo pagal toliau pateiktus nurodymus: Nepripildykite transmisijos pavarų dėžės iki galo.

1. Padėkite aukštuminio pjūklo įtaisą ant šono, kad

sandarinimo varžtas būtų nukreiptas į viršų (Q pav.).

2. Pateiktu dvipusiu veržliarakčiu atleiskite ir išsukite

3. Tepalo švirkštu (nepateikiamas) į varžto angą

įšvirkškite tepalo. Neviršykite 3/4 talpos.

4. Baigę užveržkite sandarinimo varžtą.

PJOVIMO JUOSTOS ŽVAIGŽDĖS TEPIMAS

Pjovimo juostos viršūnėje yra žvaigždė. Kad pjovimo juostos eksploatavimo trukmė būtų kuo ilgesnė, žvaigždę reikia kas savaitę tepti grandinių alyva, kuri tepalo švirkštu (nepateikiamas) švirkščiama į tepimo angą (R pav.). Pasukite pjovimo juostą ir patikrinkite, ar tepimo skylutėse ir grandinės griovelyje nėra nešvarumų. Toliau pateiktas R pav. parodytų dalių sąrašas. R-1 Tepimo anga R-2 Žvaigždė pjovimo juostos viršūnėje

TRANSPORTAVIMAS IR LAIKYMAS

1. Nepalikite ir negabenkite veikiančio aukštuminio pjūklo

įtaiso. Prieš padėdami laikyti arba gabendami būtinai išimkite akumuliatorių.

2. Prieš padėdami aukštuminio pjūklo įtaisą laikyti arba

gabendami ant pjovimo juostos ir grandinės būtinai uždėkite pjovimo juostos užmovą. Būkite atsargūs, kad nepaliestumėte aštrių grandinės dantukų.

3. Prieš padėdami laikyti kruopščiai nuvalykite

aukštuminį pjūklą. Aukštuminį pjūklą laikykite patalpoje, sausoje vietoje, kuri būtų užrakinta ir (arba) nepasiekiama vaikams. Saugokite nuo ėsdinančiųjų medžiagų, pavyzdžiui, sodo chemikalų ir ledui tirpdyti naudojamų druskų.

Jei aukštuminio pjūklo įtaisas nuimtas nuo elektrinės galvutės ir padėtas atskirai, ant įtaiso veleno uždėkite kamštelį, kad į jungiamąją movą nepatektų nešvarumų.AUKŠTUMINIO PJŪKLO ĮTAISAS — PSA1000

Aplinkos apsauga Neišmeskite elektros įrangos, akumuliatoriaus įkroviklio ir baterijų / akumuliatorių su buitinėmis atliekomis! Pagal Europos Parlamento ir Tarybos direktyvas 2012/19/EB ir 2006/66/EB nenaudojama elektros bei elektronikos įranga ir nenaudojami arba sugedę akumuliatoriai ir (arba) baterijos turi būti surenkami atskirai. Jei elektriniai prietaisai išmetami į užkasamuosius arba atviruosius sąvartynus, kenksmingos medžiagos gali prasisunkti iki gruntinio vandens, patekti į mitybos grandinę ir kenkti jūsų sveikatai bei gerovei.

EB ATITIKTIES DEKLARACIJA

Mes, EGO EUROPE GMBH Wahlwiesenstrasse 1, D-71711 Steinheim an der Murr Deutschland Deklaruoja, kad gaminys 56 V ličio jonų belaidis aukštuminio pjūklo įtaisas PSA1000 su elektrine galvute PH1400E atitinka esminius toliau nurodytų direktyvų sveikatos ir saugos reikalavimus: 2006/42/EB, 2014/30/ES, 2011/65/ES, 2000/14/EB Standartai ir techninės specikacijos, kuriais remiamasi: EN ISO 11680-1, EN 60745-1, EN 55014-1, EN 55014-2. Išmatuotas garso galios lygis: 101,4 dB(A), Garantuojamas garso galios lygis 104 dB(A). Peter Melrose Dong Jianxun „EGO Europe GmbH“ „Chervon“ kokybės vadovas vykdomasis direktorius * (CHERVON įgaliotasis atstovas ir už techninę dokumentaciją atsakingas asmuo)

Neveikia variklis ◾ Akumuliatorius neprijungtas prie aukštuminio pjūklo. ◾ Prie aukštuminio pjūklo prijunkite akumuliatorių. ◾ Nėra elektrinio kontakto tarp pjūklo ir akumuliatoriaus. ◾ Išimkite akumuliatorių, patikrinkite kontaktus ir vėl įdėkite akumuliatorių. ◾ Akumuliatorius visiškai išsekęs. ◾ Įkraukite akumuliatorių. ◾ Prieš paspaudžiant gaiduką, nepaspaudžiamas blokuotės išjungimo mygtukas. ◾ Kad įjungtumėte aukštuminį pjūklą, nuspauskite ir laikykite ksavimo svirtelę, tada nuspauskite gaiduką. ◾ Akumuliatorius arba elektrinė galvutė pernelyg įkaitusi. ◾ Leiskite akumuliatoriui arba elektrinei galvutei atvėsti, kol temperatūra nukris žemiau 67 °C (152 °F). ◾ Pjūklo grandinė įstrigo medienoje. ◾ Atleiskite gaiduką, ištraukite grandinę ir pjovimo juostą iš medienos, tada vėl paleiskite grandininį pjūklą. ◾ Nešvarumai pjovimo juostos griovelyje. ◾ Spauskite pjūklo grandinę į medį ir stumdykite aukštuminį pjūklą pirmyn bei atgal, kad pjuvenos pasišalintų. ◾ Grandinės ir žvaigždės gaubte yra nešvarumų. ◾ Išimkite akumuliatorių, nuimkite grandinės ir žvaigždės gaubtą ir išvalykite nešvarumus.Variklis veikia, tačiau grandinė nesisuka ◾ Grandinė nesusikabina su varančiąja žvaigždute. ◾ Išimkite akumuliatorių ir iš naujo uždėkite grandinę; pasirūpinkite, kad grandinės varantieji nareliai būtų visiškai uždėti ant žvaigždės.Aukštuminis pjūklas netinka-mai pjauna ◾ Nepakankamai įtempta grandinė. ◾ Išimkite akumuliatorių ir pagal skyriuje GRANDINĖS ĮTEMPTIES REGULIAVIMAS pateiktus nurodymus sureguliuokite grandinės įtemptį. ◾ Atšipusi grandinė. ◾ Kreipkitės į kvalikuotą techninės priežiūros techniką, kad pagaląstų grandinę. ◾ Grandinė uždėta atvirkščiai. ◾ Išimkite akumuliatorių ir pagal skyriuje PJOVIMO JUOSTOS IR GRANDINĖS KEITIMAS pateiktus nurodymus vėl uždėkite pjūklo grandinę. ◾ Susidėvėjusi grandinė. ◾ Išimkite akumuliatorių ir pagal skyriuje PJOVIMO JUOSTOS IR GRANDINĖS KEITIMAS pateiktus nurodymus pakeiskite grandinę. ◾ Sausa arba per daug įtempta grandinė. ◾ Patikrinkite alyvos lygį. Jei reikia, pripildykite alyvos bakelį. ◾ Grandinė neįstatyta į pjovimo juostos griovelį. ◾ Išimkite akumuliatorių ir pagal skyriuje PJOVIMO JUOSTOS IR GRANDINĖS KEITIMAS pateiktus nurodymus vėl uždėkite pjūklo grandinę.AUKŠTUMINIO PJŪKLO ĮTAISAS — PSA1000

Pjovimo juosta ir grandinė įkaista bei rūksta ◾ Patikrinkite, ar grandinė nėra pernelyg įtempta. ◾ Išimkite akumuliatorių ir pagal skyriuje GRANDINĖS ĮTEMPTIES REGULIAVIMAS pateiktus nurodymus iš naujo įtempkite grandinę. ◾ Grandinės alyvos bakelis yra tuščias. ◾ Įpilkite pjovimo juostos ir grandinės alyvos. ◾ Nešvarumai pjovimo juostos griovelyje. ◾ Išvalykite nešvarumus iš griovelio. GARANTIJA

EGO GARANTINIS POLISAS

Norėdami sužinoti visas „EGO“ garantinio poliso sąlygas, apsilankykite interneto svetainėje egopowerplus.com.ZARU ZĀĢA PIERĪCE — PSA1000 221

Liekamoji rizika! Žmonės, kuriems implantuoti elektroniniai prietaisai, pvz., širdies stimuliatoriai, prieš pradėdami naudoti šį gaminį turėtų pasikonsultuoti su savo gydytoju (-ais). Šalia širdies stimuliatoriaus veikianti elektros įranga gali sukelti širdies stimuliatoriaus veikimo trukdžius arba gedimą. ĮSPĖJIMAS: Norint užtikrinti saugų ir patikimą gaminio naudojimą, visus remonto ir keitimo darbus turi atlikti kvalikuotas techninės priežiūros specialistas. SAUGOS SIMBOLIAI Šių simbolių paskirtis – atkreipti dėmesį į galimus pavojus. Gerai susipažinkite su saugos simboliais bei jų paaiškinimais ir juos įsidėmėkite. Simbolių įspėjimai patys savaime negali apsaugoti nuo pavojų. Jais žymimi nurodymai ir įspėjimai neatstoja tinkamų nelaimingų atsitikimų prevencijos priemonių. ĮSPĖJIMAS: Prieš pradėdami naudoti šį gaminį perskaitykite visus šioje naudojimo instrukcijoje pateiktus saugos nurodymus, taip pat susipažinkite su visais saugos įspėjamaisiais simboliais, tokiais kaip „PAVOJUS“, „ĮSPĖJIMAS“, ir „PERSPĖJIMAS“, ir įsitikinkite, kad juos supratote. Nesilaikant visų toliau išdėstytų nurodymų galima patirti elektros smūgį, sukelti gaisrą ir (arba) sunkiai susižeisti.

SAUGOS ĮSPĖJAMASIS SIMBOLIS: nurodo PAVOJŲ, ĮSPĖJIMĄ, arba PERSPĖJIMĄ. Gali būti panaudotas su kitais simboliais arba piktogramomis. ĮSPĖJIMAS: Naudojant bet kokius elektros prietaisus gali būti išsviesti ir pataikyti į akis pašaliniai objektai, galintys sunkiai sužeisti akis. Prieš pradėdami naudoti elektros prietaisą, visada užsidėkite apsauginius akinius arba apsauginius akinius su šonine apsauga ir, kai reikia, visą veidą dengiantį skydelį. Rekomenduojame naudoti platų matymo lauką užtikrinančią apsauginę kaukę ant akinių arba standartinius apsauginius akinius su šonine apsauga. SAUGOS NURODYMAI Šiame puslapyje pavaizduoti ir aprašyti saugos simboliai, kurių gali būti ant šio gaminio. Prieš pradėdami surinkti ir naudoti prietaisą, perskaitykite visus ant jo pateiktus nurodymus, įsitikinkite, kad juos supratote, ir jais vadovaukitės.Saugos įspėjimasNurodo galimą sužalojimo pavojų.Perskaitykite naudojimo instrukcijąKad sumažintų pavojų susižaloti, naudotojas turi perskaityti naudojimo instrukciją ir įsitikinti, kad ją suprato.Dėvėkite akių apsaugos priemonesNaudodami šį gaminį visada užsidėkite apsauginius akinius arba apsauginius akinius su šonine apsauga ir visą veidą dengiantį skydelį.Dėvėkite ausų apsaugos priemonesNaudodami šį gaminį visada dėvėkite ausų apsaugos priemones. 38cm Pjovimo plotisDidžiausiasis žoliapjovės pjovimo tako plotis 2.4mmLinijos skersmuoNailoninio pjovimo valo skersmuoBe pjovimo ašmenųNediekite metalo arba plastiko pjovimo ašmenųNeleiskite artintis pašaliniams asmenimsUžtikrinkite, kad kiti žmonės ir augintiniai būtų ne mažesniu nei 15 m atstumu nuo žoliapjovės, kai ji naudojama. 15m Neleiskite artintis pašaliniams asmenimsUžtikrinkite, kad kiti žmonės ir augintiniai būtų ne mažesniu nei 15 m atstumu nuo žoliapjovės, kai ji naudojama.Nenaudokite lyjant lietuiLyjant nenaudokite ir nepalikite lauke.

WEEE Elektros prietaisų atliekas draudžiama utilizuoti kartu su buitinėmis atliekomis. Perduoti įgaliotam perdirbėjui.

triukšmasGarantuojamas garso galios lygis. Triukšmo sklaida į aplinką atitinka Europos Bendrijos direktyvą. Voltas Įtampa Milimetras Ilgis arba dydis Centimetras Ilgis arba dydis in. Colis Ilgis arba dydis Kilogramas SvorisSVARBŪS SAUGOS NURODYM AI ĮSPĖJIMAS: Naudodami akumuliatorines žoliapjoves, visada imkitės svarbiausių atsargumo priemonių, kad sumažintumėte gaisro, elektros smūgio ir susižalojimo pavojų, įskaitant:ATIDŽIAI PERSKAITYKITE PRIEŠ NAUDODAMIPASIDĖKITE, KAD PRIREIKUS GALĖTUMĖTE PASIŽIŪRĖTI PAVOJUS. Nepasikliaukite įrenginio izoliacija nuo elektros smūgio. Norėdami sumažinti elektros smūgio riziką, niekada neeksploatuokite įrenginio netoli bet kokių laidų arba kabelių (elektros ir pan.), kuriais gali tekėti elektros srovė. PERSPĖJIMAS: Eksploatacijos metu dėvėkite tinkamas asmenines klausos apsaugos priemones. Tam tikromis sąlygomis ir dėl naudojimo trukmės šio gaminio keliamas triukšmas gali prisidėti prie klausos netekimo.MOKYMAS ◾ Atidžiai perskaitykite instrukciją. Susipažinkite su valdikliais ir nurodymais, kaip tinkamai naudoti įrenginį. ◾ Įrenginio niekada neleiskite naudoti vaikams arba žmonėms, nesusipažinusiems su šia instrukcija. Vietiniai teisės aktai gali riboti operatoriaus amžių. ◾ Turėkite omenyje, kad operatorius arba naudotojas atsako už nelaimingus atsitikimus ir pavojus, keliamus kitiems žmonėms ir jų nuosavybei.PASIRUOŠIMAS ◾ Niekada neeksploatuokite įrenginio, kai netoliese yra žmonių, ypač vaikų, arba augintinių. ◾ Visada eksploatuodami įrenginį dėvėkite akių apsaugos priemones ir patvarius batus. ◾ Visi pašaliniai asmenys turi būti mažiausiai 15 m atstumu nuo įrenginio.NAUDOJIMAS ◾ Veją pjaukite tik dieną arba esant tinkamam dirbtiniam apšvietimui. ◾ Niekada nenaudokite įrenginio, kai saugos priemonės ar skydeliai sugadinti arba kai jie neuždėti. ◾ Variklį įjunkite tik patraukę rankas ir kojas nuo pjovimo dalies. ◾ Visada atjunkite įrenginį nuo maitinimo šaltinio (t. y. ištraukite kištuką iš elektros lizdo arba nuimkite saugos įtaisą). ◾ visada, kai paliekate vejapjovę be priežiūros; ◾ prieš patraukdami kliūtį; ◾ prieš tikrindami, valydami įrenginį arba dirbdami prie jo; ◾ kliudę pašalinį daiktą; ◾ jei įrenginys pradeda neįprastai vibruoti. ◾ Būkite atsargūs, kad pjovimo priemonėmis nesusižalotumėte kojų ir rankų. ◾ Visada užtikrinkite kad ventiliacijos angose niekada nebūtų apnašų.TECHNINĖ PRIEŽIŪRA IR LAIKYMAS ◾ Prieš pradėdami techninės priežiūros arba valymo darbus atjunkite įrenginį nuo maitinimo šaltinio (t. y. ištraukite kištuką iš elektros lizdo arba nuimkite saugos įtaisą). ◾ Naudokite tik gamintojo rekomenduojamas atsargines dalis ir priedus. ◾ Įrenginį reguliariai apžiūrėkite ir tvarkykite. Įrenginio remontą patikėkite tik įgaliotam remontininkui. ◾ Kai nenaudojamas, laikykite įrenginį vaikams nepasiekiamoje vietoje.KITI SAUGOS ĮSPĖJIMAI ◾ Venkite pavojingos aplinkos – nenaudokite žoliapjovių drėgnose arba šlapiose vietose.ŽOLIAPJOVĖS ĮTAISAS — STA1500182

◾ Visada, kai paliekate žoliapjovę be priežiūros, ją išjunkite arba išimkite sudėtines baterijas. ◾ Nenaudokite lyjant lietui. ◾ Neleiskite artyn vaikų – visi lankytojai turi būti tam tikru atstumu nuo darbo zonos. ◾ Tinkamai apsirenkite – nedėvėkite laisvų drabužių ir nenešiokite laisvai kabančių papuošalų. Judamosios dalys gali juos įtraukti. Dirbant lauke rekomenduojama mūvėti gumines pirštines ir avėti tvirtą avalynę. Dėvėkite apsauginį plaukų apdangalą, po kuriuo galima būtų paslėpti ilgus plaukus. ◾ Dėvėkite apsauginius akinius – jei dirbant kyla daug dulkių, visada užsidėkite kaukę arba respiratorių. ◾ Naudokite tinkamą įrenginį – nenaudokite įrenginio jokiems darbams, išskyrus numatytąjį. ◾ Neperkraukite žoliapjovės – ji atliks darbą geriau ir kils mažesnė pavojaus susižaloti tikimybė, kuri atitiks projekto koncepciją. ◾ Nepraraskite pusiausvyros – visada tvirtai stovėkite ant kojų ir išlaikykite pusiausvyrą. ◾ Būkite budrūs – stebėkite, ką darote. Vadovaukitės sveika nuovoka. Nedirbkite su žoliapjove, kai esate pavargę. ◾ Nedirbkite su žoliapjove, jei esate apsvaigę nuo alkoholio arba vaistų. ◾ Naudokite uždėtas techniškai tvarkingas saugos priemones. ◾ Laikykite žoliapjovę patalpoje – kai žoliapjovė nenaudojama, laikykite ją su nuimta sudėtine baterija patalpose, sausoje ir aukštoje arba užrakintoje vietoje, taip pat vaikams nepasiekiamoje vietoje. ◾ Žoliapjovės techninės priežiūros darbus atlikite atsargiai – pjovimo įtaisas turi būti švarus, kad žoliapjovė efektyviai pjautų ir būtų išvengta sužalojimų. Laikykitės nurodymų dėl priedų keitimo. Pasirūpinkite, kad rankenos būtų sausos, švarios ir nesuteptos alyva arba tepalu. ◾ Patikrinkite pažeistas dalis – prieš tolesnį žoliapjovės naudojimą, reikia atidžiai patikrinti, ar nepažeistos apsaugos priemonės ar kitos dalys, siekiant nustatyti, ar jos veiks tinkamai ir atliks savo paskirtį. Patikrinkite, ar judamos dalys suderintos, judamos dalys pritvirtintos, ar nėra dalių, jungčių pažeidimų, be to, ar nėra kitų sąlygų, kurios gali turėti įtakos jos veikimui. Pažeistos apsaugos priemonės ar kitos dalys turėtų būti tinkamai suremontuotos arba pakeistos įgaliotame techninės priežiūros centre, jei šiame vadove nenurodyta kitaip. ◾ Prieš kiekvieną naudojimą išvalykite pjaunamą plotą. Pašalinkite viską, pavyzdžiui, akmenis, stiklo duženas, vinis, vielas arba virves, t. y. objektus, kurie pjovimo įtaiso gali būti sviesti į šoną arba jame įsipainioti. Užtikrinkite, kad kiti žmonės ir augintiniai būtų ne mažesniu nei 15 m atstumu. ◾ Prieš naudodami įrenginį ir po bet kokio smūgio patikrinkite, ar nėra susidėvėjimo ar pažeidimo požymių ir, jei reikia, jį suremontuokite. ◾ Visada tvirtai laikykite žoliapjovę abiem rankomis už rankenų, kai ji veikia. Sugniaužkite pirštus ir nykščius aplink rankenas. ◾ Saugokitės atsitiktinio paleidimo – draudžiama nešioti žoliapjovę su pirštu ant gaiduko. ◾ Nenaudokite greta degalų arba sprogioje aplinkoje. Šių įrenginių varikliai paprastai kibirkščiuoja, o kibirkštys gali uždegti garus. ◾ Žoliapjovės pažeidimas – jei žoliapjovė atsitrenkia į pašalinį objektą arba jis joje įsipainioja, nedelsdami išjunkite įrenginį, išimkite iš žoliapjovės sudėtinę bateriją, patikrinkite, ar kas nors nepažeista (bet kokie pažeidimai prieš tolesnį darbą turi būti suremontuoti). Nedirbkite su pažeista apsaugos priemone ar rite. ◾ Jei įrenginys pradeda neįprastai vibruoti, nedelsdami išjunkite variklį, išimkite iš žoliapjovės sudėtinę bateriją ir nustatykite priežastį. Vibracija paprastai įspėja apie problemą. Palaida galvutė gali vibruoti, įskilti, lūžti arba nukristi nuo žoliapjovės, todėl gali sukelti sunkių arba mirtinų sužalojimų. Įsitikinkite, kad pjovimo įtaisas yra pritvirtintas tinkamoje padėtyje. Jeigu galvutė atsipalaiduoja po to, kai ji pritvirtinama toje padėtyje, ją iš karto pakeiskite. Niekada nenaudokite žoliapjovės su palaidu pjovimo įtaisu. ◾ Nedelsdami pakeiskite pjovimo galvutę, jei ji įtrūkusi, pažeista arba susidėvėjusi, net jei tai tik paviršiniai įtrūkimai. Tokie priedai sukdamiesi dideliu greičiu gali subyrėti ir sukelti sunkių arba mirtinų sužalojimų. ◾ Tikrinkite pjovimo įtaisą reguliariais trumpais intervalais darbo metu arba tuoj pat, jei yra pastebimas pjovimo pobūdžio pokytis. ◾ Naudokite tik EGO

patvirtintą polimerinį pjovimo valą ir žoliapjovių pjovimo valą, skirtus naudoti su šiais įrankiais. Nors EGO

žoliapjovei gali tikti ir kai kurie nepatvirtinti priedai, jų naudojimas kelia didelį pavojų ir (arba) gali sugadinti įrenginį. ◾ Siekdami sumažinti sužalojimų pavojų, niekada nenaudokite vielos arba metalu armuoto pjovimo valo ar kitų medžiagų vietoje nailoninio pjovimo valo. Viela gali nutrūkti ir dideliu greičiu būti sviedžiama į naudotoją arba pašalinius asmenis. ◾ Siekdami sumažinti sužalojimų pavojų dėl kontrolės praradimo, niekada nedirbkite stovėdami ant kopėčių arba kito nestabilaus pagrindo. Niekada nelaikykite pjovimo prietaiso virš juosmens.ŽOLIAPJOVĖS ĮTAISAS — CS1400E/CS1600E

◾ Susidarius šioje instrukcijoje neaprašytai situacijai, būkite atsargūs ir vadovaukitės sveika nuovoka. Pagalbos kreipkitės į EGO aptarnavimo centrą. ◾ Nekraukite sudėtinės baterijos lietuje arba esant drėgnoms sąlygoms. ◾ Naudokite tik toliau nurodytas sudėtines baterijas ir įkroviklius:BATERIJAĮKROVIKLISBA1120E, BA2240E, BA2800, BA3360, BA4200CH5500E, CH2100E ◾ Prieš atiduodant įrenginį į metalo laužą, būtina išimti akumuliatorių. ◾ Akumuliatorių reikia išmesti saugiai. ◾ Nemeskite baterijos į ugnį. Elementai gali sprogti. Susipažinkite su vietoje galiojančiais teisės aktais, kuriuose gali būti pateikti specialūs šalinimo nurodymai. ◾ Draudžiama atidaryti arba gadinti bateriją. Išbėgęs elektrolitas sukelia koroziją ir gali pakenkti akims ar odai. Jis gali būti toksiškas prarijus. ◾ Siekdami išvengti trumpojo jungimo atsargiai elkitės su žoliapjovės baterijomis: venkite tokių laidininkų, kaip žiedai, apyrankės ir raktai. Baterija arba laidininkas gali įkaisti ir sukelti nudegimus. ◾ Atlikdami techninės priežiūros darbus, naudokite tik originalias EGO atsargines dalis. Bet kokio kito priedo arba prietaiso naudojimas kelia sužalojimo riziką. ◾ Baterijų nereikia įjungti į elektros lizdą; jos visada yra darbinės būsenos. Net įrenginiui neveikiant neužmirškite apie jo keliamus pavojus. Atlikdami remonto arba techninės priežiūros darbus, būkite atidūs. ◾ Neplaukite žoliapjovės su vandens žarna. Saugokite, kad vandens nepatektų ant variklio ir elektros jungčių. ◾ Dirbdami su įrenginiu, visada avėkite tvirtą avalynę ir mūvėkite ilgas kelnes. ◾ Dirbdami nuokalnėse judėkite įprastu žingsniu, niekada nebėkite. ◾ Saugokite šią instrukciją. Dažnai ją pavartykite ir naudokitės ja mokydami kitus asmenis, kurie gali naudoti šį įrenginį. Skolindami šį prietaisą kam nors kitam, taip pat paskolinkite ir šias instrukcijas, kad būtų išvengta netinkamo produkto naudojimo arba galimo susižeidimo.

INSTRUKCIJOJE TECHNINIAI DUOMENYS Pjovimo mechanizmas Pjovimo galvutėValo skersmuo2,4 mm nailoninis susuktas valasPjovimo plotis 38 cmSūkiai be apkrovos 5000/6000 min Svoris (be sudėtinės baterijos) 1,59 kgIšmatuotas garso galios lygis L 94,6 dB(A) K=1,80 dB(A)Garso slėgio lygis ties operatoriaus ausimi L 83,2 dB(A) K=3 dB(A)Garantuojamas garso galios lygis L

(išmatuotas pagal 2000/14/EB)96 dB(A)Vibracija a Priekinė pagalbinė rankena1,1 m/s

K=1,5 m/s Galinė rankena1,4 m/s

◾ Pirmiau nurodyti parametrai išbandyti ir išmatuoti naudojant elektrinę galvutę PH1400E. ◾ Nurodyta bendroji vibracijos vertė išmatuota taikant standartinį bandymo metodą, todėl pagal ją galima palyginti skirtingus įrenginius. ◾ Nurodytą bendrąją vibracijos vertę taip pat galima naudoti pirminiam poveikio vertinimui. PASTABA: Naudojant įrenginį realiomis sąlygomis, skleidžiamos vibracijos stiprumo vertė gali skirtis nuo nurodytos. Kad apsisaugotų dirbdamas realiomis sąlygomis, naudotojas turi mūvėti pirštines ir naudoti ausų apsaugos priemones.

PAKUOTĖS TURINIO SĄRAŠAS

DALIES PAVADINIMAS SKAIČIUSŽoliapjovės įtaisas 1Apsaugos priemonė 1Šešiakampis Raktas 1Daugiafunkcis veržliaraktis 1Naudojimo instrukcija 1Norėdami sužinoti, koks valas rekomenduojamas, apsilankykite interneto svetainėje egopowerplus.com arba žr. EGO gaminių katalogąŽOLIAPJOVĖS ĮTAISAS — STA1500184

APRAŠAS PAŽINKITE ŽOLIAPJOVĖS ĮTAISĄ (A pav.)1. Kamštelis2. Žoliapjovės velenas 3. Pjovimo valas4. Žoliapjovės galvutė (Bump Head)5. Atlaisvinimo auselė6. Valo nukirtimo peilis7. Apsaugos priemonė8. Šešiabriaunis raktas9. Daugiafunkcis veržliaraktis ĮSPĖJIMAS. niekada nenaudokite įrenginio, kai jo apsaugos priemonė nėra tvirtai užksuota tinkamoje padėtyje. Kad apsaugotų naudotoją, apsauga visada turi būti uždėta ant įrankio. SURINKIMAS ĮSPĖJIMAS: jeigu bet kuri dalis yra sugadinta arba jos trūksta, nenaudokite šio įrenginio, kol ji nebus pakeista. Jeigu įrenginys naudojamas, kai dalys yra sugadintos arba jų trūksta, galima sunkiai susižeisti. ĮSPĖJIMAS: nebandykite keisti šio įrenginio arba kurti priedus, kurių nerekomenduojama naudoti su šia žoliapjove. Bet koks pakeitimas arba modikavimas yra laikomas netinkamu naudojimu, dėl kurio gali susidaryti pavojingos sąlygos, kurių metu galite sunkiai susižaloti. ĮSPĖJIMAS. Prie elektrinės galvutės junkite tik visiškai surinkę. Nesilaikant šio nurodymo gali būti netyčia įjungtas įrankis ir sunkiai sužeisti žmonės.

APSAUGOS PRIEMONĖS MONTAVIMAS

ĮSPĖJIMAS. Montuodami arba keisdami apsaugą būtinai mūvėkite pirštines. Atidžiai elkitės su ant apsaugos esančiu peiliu ir saugokite rankas, kad neįsipjautumėte.1. Pakelkite žoliapjovės galvutę ir pakreipkite ją žemyn; sutapdinkite dvi apsaugos elemento tvirtinimo kiaurymes su dviem varžtais, kurie iš anksto sumontuoti ant ašies pagrindo. Pasirūpinkite, kad vidinis apsaugos paviršius būtų atsuktas į žoliapjovės galvutę (C pav.).2. Varžtais ir pateiktu šešiabriauniu veržliarakčiu (D pav.) įtvirtinkite apsaugą.

Šis žoliapjovės įtaisas skirtas naudoti su EGO gamybos elektrine galvute PH1400E.Žr. elektrinės galvutės PH1400E naudojimo instrukcijos skyrių ĮTAISO MONTAVIMAS ANT ELEKTRINĖS GALVUTĖS. NAUDOJIMAS ĮSPĖJIMAS: mokėjimas naudotis įrenginiu nesuteikia teisės dirbti nerūpestingai. Atsiminkite, kad trumpam atitraukę dėmesį galite sunkiai susižaloti. ĮSPĖJIMAS. Būtinai naudokite akių ir klausos organų apsaugos priemones. Nesilaikant šio nurodymo į akis gali pataikyti išsviestų daiktų arba galite kitaip sunkiai susižeisti. NAUDOJIMAS Gaminį galima naudoti toliau išvardytais tikslais. ◾ Žolės ir piktžolių pjovimas aplink verandas, tvoras ir terasas. PASTABA. Įrankį galima naudoti tik pagal nurodytą paskirtį. Naudojimas bet kokiu kitu tikslu laikomas netinkamu naudojimu. Kaskart prieš naudodami tikrinkite, ar nėra sugadintų arba nusidėvėjusių dalių Apžiūrėkite žoliapjovės galvutę, apsaugos priemonę ir priekinę pagalbinę rankeną. Pakeiskite sutrūkinėjusias, pakeitusias formą, sulinkusias arba bet kaip kitaip pažeistas dalis.Valo nukirtimo peilis, esantis apsaugos pakraštyje, laikui bėgant gali atšipti. Rekomenduojama reguliariai galąsti jį dilde arba pakeisti nauju. ĮSPĖJIMAS. Montuodami arba keisdami apsaugą, galąsdami arba keisdami peilį būtinai mūvėkite pirštines. Nepamirškite, kurioje vietoje ant apsaugos yra peilis, ir saugokite rankas, kad neįsipjautumėte. ĮSPĖJIMAS. Kad išvengtumėte sunkių traumų, prieš atlikdami techninę priežiūrą, valydami įrankį, keisdami priedus arba valydami žolės likučius iš elektrinės galvutės išimkite akumuliatorių.ŽOLIAPJOVĖS ĮTAISAS — CS1400E/CS1600E

GALVUTE ĮSPĖJIMAS. Siekdami sumažinti susižeidimo riziką, įrankį naudokite tinkamai apsirengę. Nedėvėkite laisvų drabužių ir nenešiokite laisvai kabančių papuošalų. Naudokite akių ir ausų apsaugas. Mūvėkite tvirtos medžiagos ilgas kelnes ir pirštines, avėkite tinkamus batus. Nedirbkite su trumpomis kelnėmis, su sandalais ar basomis. ĮSPĖJIMAS. Kaskart prieš naudodami išvalykite pjaunamą plotą. Pašalinkite visus daiktus, pvz., akmenis, stiklo duženas, vinis, vielas arba virveles, kuriuos pjovimo įtaisas gali išsviesti arba kurie gali įstrigti įtaise. Pasirūpinkite, kad darbo zonoje nebūtų vaikų, pašalinių asmenų bei naminių gyvūnų. Vaikai, pašaliniai asmenys bei naminiai gyvūnai turi būti nutolę ne mažesniu kaip 15 m atstumu; net ir laikantis šio atstumo, žoliapjovės sviedžiamų objektų pavojus pašaliniams asmenims išlieka. Šalia esantys asmenys turėtų dėvėti akių apsaugą. Jeigu matote jūsų link artėjantį asmenį, nedelsdami išjunkite įrenginį. Kad darbas būtų saugesnis ir efektyvesnis, užsidėkite diržą per petį. Pakoreguokite diržą per petį, kad jis atsidurtų patogioje darbinėje padėtyje. Žoliapjovę pjūklą visada laikykite vieną ranką uždėję ant galinės rankenos, o kitą – ant priekinės pagalbinės rankenos. Dirbdami abiem rankomis tvirtai laikykite įrankį. Žoliapjovė turi būti laikoma patogioje padėtyje, galinė rankena turi būti maždaug klubų aukštyje (B pav.). Žoliapjovės galvutė turi būti lygiagreti žemės paviršiui, kad patogiai liestų pjaunamą medžiagą ir operatoriui nereikėtų lenktis (B pav.). ĮSPĖJIMAS. Diržas per petį yra greitai atkabinamas mechanizmas pavojingoje situacijoje. Kritinėje situacijoje nedelsiant nusiimkite diržą nuo peties nesvarbu kokiu būdu. Kaskart baigę naudoti išvalykite žoliapjovę Valymo nurodymus žr. skyriuje PRIEŽIŪRA.

ĮRANKIO PALEIDIMAS IR STABDYMAS

Žr. elektrinės galvutės PH1400E naudojimo instrukcijos skyriuje ELEKTRINĖS GALVUTĖS PALEIDIMAS IR STABDYMAS.

PJOVIMO VALO ILGIO REGULIAVIMAS

Naudotojas gali pailginti žoliapjovės galvutės pjovimo valą nestabdydamas variklio. Pjovimo valui atspurus ar sudilus, daugiau valo galima ištraukti, žoliapjovei veikiant nestipriai stuktelėjus žoliapjovės galvutę į žemės paviršių (E pav.). PASTABA. Kuo pjovimo valas trumpesnis, tuo sunkiau jį pailginti. ĮSPĖJIMAS. Neišimkite ir nekeiskite pjovimo valo nukirtimo peilio konstrukcijos. Jeigu valas per ilgas, gali perkaisti variklis ir galite sunkiai susižeisti. VALO KEITIMAS PASTABA: visada naudokite rekomenduojamą nailoninį pjovimo valą, kurio skersmuo neviršija 2,4 mm. Naudojant kitokį, nei nurodyta, pjovimą valą žoliapjovė gali perkaisti arba sugesti. ĮSPĖJIMAS. Niekada nenaudokite metalu armuoto valo, vielos, virvės ar pan. Jie gali nutrūkti ir būti pavojingai išsviesti.

1. Išimkite akumuliatorių.

2. Jei reikia, ištraukite likusį pjovimo valą. Tiesiog

ištraukite jį ranka.

3. Pasukite ritės laikiklį rodyklės kryptimi taip, kad

sutapdintumėte ritės laikiklio „LOAD“ liniją su ritės pagrindo plyšeliais (F pav.)

4. Atkirpkite 5 m pjovimo valo – maždaug 5 kartus

daugiau už aliumininę žoliapjovės ašį. Įkiškite valą į plyšelyje esančią montavimo angą (G pav.). Pastumkite valą ir ištraukite kitoje pusėje; traukite, kol abiejose pusėse bus vienodas valo ilgis.

5. Paspaudę ir sukdami rodyklės kryptimi sukdami ritės

laikiklį suvyniokite valą ant ritės, kol abiejose pusėse liks maždaug po 14 cm valo (H pav.).

6. Norėdami ištraukti valą nuspauskite ritės laikiklį žemyn

ir ranka patraukite valo galus bei patikrinkite, ar tinkamai sumontuota žoliapjovės galvutė. Jeigu pjovimo valas nutrūksta prie valo išleidimo angos arba stuktelėjus žoliapjovės galvutę į žemę nepailginamas, atlikite toliau aprašomus veiksmus.

1. Išimkite akumuliatorių.

2. Nuspauskite ritės laikiklio atkabinimo auseles ir tiesiai

patraukdami išimkite ritės laikiklį (I ir J pav.).

3. Ištraukite pjovimo valą iš ritės laikiklio.

4. Viena ranka laikydami ritės pagrindą kita suimkite

ritės laikiklį ir sutapdinkite atkabinimo auseles su ritės pagrinde esančiomis angomis (K pav.); delnu nuspauskite ir sukite ritės laikiklį, kol atkabinimo auselės užsiksuos ritės pagrinde (L pav.).

5. Norėdami pakeisti pjovimo valą, laikykitės skyriuje

VALO KEITIMAS pateiktų nurodymų. Jeigu įrankį planuojate naudoti kaip krūmapjovę, norėdami išardyti žoliapjovės galvutę laikykitės M & N paveiksle parodytų žingsnių.ŽOLIAPJOVĖS ĮTAISAS — STA1500186

ĮSPĖJIMAS. Prieš atlikdami įrenginio patikrą, valymą ar techninę priežiūrą, sustabdykite variklį, palaukite, kol visos judančios dalys sustos, ir išimkite akumuliatorių. Nesilaikydami šių nurodymų galite sunkiai arba net mirtinai susižaloti arba sugadinti turtą. ĮSPĖJIMAS. Atlikdami techninės priežiūros darbus, naudokite tik identiškas atsargines dalis. Naudojant bet kokias kitas dalis gali kilti pavojus arba sugesti gaminys. Kad gaminys būtų saugus ir patikimas, visus šioje priežiūros instrukcijoje neaprašytus remonto darbus turi atlikti kvalikuotas techninės priežiūros technikas.

Plastikinių dalių nevalykite tirpikliais. Įvairūs komerciniai tirpikliai gali pažeisti daugelį plastikų ir neturėtų būti naudojami, nes gali sugadinti gaminį. Purvą, dulkes, tepalus, riebalus ir panašius nešvarumus valykite švariomis šluostėmis. ĮRENGINIO VALYMAS ◾ Nuimkite aplink variklio veleną arba žoliapjovės galvutę apsivyniojusią žolę. ◾ Šepetėliu arba mažu dulkių siurbliu išvalykite korpuso galinėje dalyje esančias vėdinimo angas. ◾ Įrenginį valykite silpnu plovikliu suvilgyta šluoste. ◾ Nenaudokite jokių stiprių ploviklių plastikinių korpuso arba rankenos dalių valymui. Aromatinės alyvos (pušies arba citrinų kvapo) ir tirpikliai , pvz., žibalas, gali jas sugadinti. Drėgmė taip pat gali kelti elektros smūgio pavojų. Bet kokią drėgmę nuvalykite minkštu sausu skudurėliu.

TRANSMISIJOS PAVARŲ TEPIMAS

Pavarų dėžėje įrengtas transmisijos pavaras būtina reguliariai tepti pavarų tepalu. Kas 50 veikimo valandų, atsukę dėžės šone esantį sandarinimo varžtą, tikrinkite pavarų dėžės tepalo lygį. Jei pavarų šonuose nėra jokių tepalo požymių, pripilkite 3/4 talpos pavarų tepalo pagal toliau pateiktus nurodymus:Nepripildykite transmisijos pavarų dėžės iki galo.1. Padėkite žoliapjovės įtaisą ant šono, kad sandarinimo varžtas būtų nukreiptas aukštyn (O pav.).2. Pateiktu esančiu daugiafunkciu veržliarakčiu atleiskite ir išsukite sandarinimo varžtą.3. Tepalo švirkštu (nepateikiamas) į varžto angą įšvirkškite tepalo. Neviršykite 3/4 talpos. Baigę užveržkite sandarinimo varžtą.

ĮRENGINIO SANDĖLIAVIMAS

◾ Iš žoliapjovės išimkite akumuliatorių. ◾ Prieš sandėliavimą kruopščiai nuvalykite įrenginį. ◾ Jeigu žoliapjovės įtaisas nuimtas nuo elektrinės galvutės ir laikomas atskirai, ant įtaiso veleno uždėkite kamštelį, kad į jungiamąją movą nepatektų nešvarumų. ◾ Įrenginį laikykite sausoje, gerai vėdinamoje, rakinamoje patalpoje arba aukštai, vaikams nepasiekiamoje vietoje. Nelaikykite įrenginio ant arba šalia trąšų, benzino arba kitų chemikalų.ŽOLIAPJOVĖS ĮTAISAS — CS1400E/CS1600E

Aplinkos apsauga Neišmeskite elektros įrangos, akumuliatoriaus įkroviklio ir baterijų / akumuliatorių su buitinėmis atliekomis! Pagal Europos Parlamento ir Tarybos direktyvas 2012/19/EB ir 2006/66/EB nenaudojama elektros bei elektronikos įranga ir nenaudojami arba sugedę akumuliatoriai ir (arba) baterijos turi būti surenkami atskirai. Elektros prietaisus užkasus su atliekomis arba išmetus sąvartynuose, pavojingos medžiagos gali patekti į gruntinį vandenį ir į maisto grandinę, taip pakenkti jūsų sveikatai ir gerovei.

EB ATITIKTIES DEKLARACIJA

Mes, EGO EUROPE GMBH Wahlwiesenstrasse 1, D-71711 Steinheim an der Murr Deutschland Deklaruoja, kad gaminys 56 V ličio jonų belaidis žoliapjovės įtaisas STA1500 su elektrine galvute PH1400E atitinka esminius toliau nurodytų direktyvų sveikatos ir saugos reikalavimus: 2006/42/EB, 2014/30/ES, 2011/65/ES, 2000/14/EB Standartai ir techninės specikacijos, kuriais remiamasi: EN 60335-1, EN 50636-2-91, EN ISO 11806-1, EN ISO 12100, EN ISO 60745-1, EN 55014-1, EN 55014-2. Išmatuotas garso galios lygis: 94,6 dB(A). Garantuojamas garso galios lygis: 96 dB(A). VI priede pateiktos atitikties įvertinimo procedūra atitinka 2000/14/EB direktyvą. Paskelbtoji įstaiga: Société Nationale de Certication et d’Homologation Paskelbtosios įstaigos numeris: 0036 Peter Melrose Dong Jianxun „EGO Europe GmbH“ „Chervon“ kokybės vadovas vykdomasis direktorius * (CHERVON įgaliotasis atstovas ir už techninę dokumentaciją atsakingas asmuo)

Žoliapjovės nepavyksta paleisti. ◾ Akumuliatorius neprijungtas prie elektrinės galvutės. ◾ Prijunkite akumuliatorių prie elektrinės galvutės. ◾ Nėra elektros kontakto tarp elektrinės galvutės ir akumuliatoriaus. ◾ Išimkite akumuliatorių, patikrinkite kontaktus ir vėl įdėkite akumuliatorių, kol užsiksuos vietoje. ◾ Sudėtinė baterija visiškai išsikrovusi. ◾ Įkraukite akumuliatorių šioje naudojimo instrukcijoje nurodytais EGO įkrovikliais. ◾ Nenuspausta ksavimo svirtis ir gaidukas. ◾ Kad įjungtumėte žoliapjovę, nuspauskite ksavimo svirtį ir ją laikykite, o tada nuspauskite gaiduką.Žoliapjovė sustoja darbo metu. ◾ Nesumontuota žoliapjovės apsaugos priemonė, todėl per ilgas pjovimo valas perkrauna variklį. ◾ Išimkite sudėtinę bateriją ir sumontuokite žoliapjovės apsaugos priemonę. ◾ Naudojamas per tvirtas pjovimo valas. ◾ Naudokite rekomenduojamą pjovimo valą, kurio skersmuo ne didesnis kaip 2,4 mm (0,095 col.). ◾ Ant variklio veleno arba žoliapjovės galvutės apsivyniojusi žolė. ◾ Sustabdykite žoliapjovę, išimkite sudėtinę bateriją, tada pašalinkite žolę nuo variklio veleno arba žoliapjovės galvutės. ◾ Perkrautas variklis. ◾ Pašalinkite žolę nuo žoliapjovės galvutės. Kai tik bus pašalinta apkrova, variklis pradės veikti kaip įprasta. Pjaudami judinkite pjovimo galvutę link ir nuo pjaunamos žolės, bei vienu kartu nenupjaukite daugiau kaip 20 cm. ◾ Sudėtinė baterija arba žoliapjovė yra per daug įkaitusios. ◾ Leiskite sudėtinei baterijai arba žoliapjovei atvėsti, iki temperatūra nukris žemiau 67°C. ◾ Sudėtinė baterija yra atjungta nuo įrenginio. ◾ Vėl įstatykite akumuliatorių. ◾ Sudėtinė baterija visiškai išsikrovusi. ◾ Įkraukite akumuliatorių šioje naudojimo instrukcijoje nurodytais EGO įkrovikliais.ŽOLIAPJOVĖS ĮTAISAS — CS1400E/CS1600E

Žoliapjovės galvutė nepaduoda pjovimo valo. ◾ Ant variklio veleno arba žoliapjovės galvutės apsivyniojusi žolė. ◾ Sustabdykite žoliapjovę, išimkite sudėtinę bateriją, tada pašalinkite žolę nuo variklio veleno arba žoliapjovės galvutės. ◾ Ritėje nepakanka pjovimo valo. ◾ Išimkite sudėtinę bateriją ir pakeiskite pjovimo valą; vadovaukitės šio vadovo skyriumi „VALO KEITIMAS“. ◾ Purvina žoliapjovės galvutė. ◾ Išimkite sudėtinę bateriją ir išvalykite ritę, ritės laikiklį ir ritės pagrindą. ◾ Pjovimo valas susipainiojo ant ritės. ◾ Išimkite sudėtinę bateriją, nuvyniokite pjovimo valą ir iš naujo jį užvyniokite; vadovaukitės šio vadovo skyriumi „VALO KEITIMAS“. ◾ Pjovimo valas per trumpas. ◾ Išimkite sudėtinę bateriją ir patraukite pjovimo valo galus į priešingas puses spausdami ir atleisdami pjovimo valo atleidimo mygtuką.Žolė apsivynioja aplink žoliapjovės galvutę ir variklio korpusą. ◾ Aukštą žolę pjaukite palei žemę. ◾ Kad ant žoliapjovės galvutės neapsivyniotų žolė, aukštą žolę pjaukite iš viršaus į apačią, vienu kartu pjaudami ne daugiau kaip 20 cm (8 colius).Ašmenys nenupjauna valo.. ◾ Atšipo pjovimo valo nukirtimo peilis, esantis ant apsaugos priemonės krašto. ◾ Valo nukirtimo peilį pagaląskite dilde arba pakeiskite nauju peiliu.Žoliapjovės galvutės įtrūkimai arba ritės pagrinde atsilaisvino ritės laikiklis. ◾ Sudilo žoliapjovės galvutė. ◾ Nedelsdami pakeiskite žoliapjovės galvutę; žr. šios instrukcijos skyriuje ŽOLIAPJOVĖS GALVUTĖS KEITIMASKeičiant valą neįmanoma tinkamai jo suvynioti žoliapjovės galvutėje. ◾ Ritės laikiklio „LOAD“ linija nesutampa su ritės pagrindo plyšeliais. ◾ Pasukite ritės laikiklį rodyklės kryptimi taip, kad sutapdintumėte ritės laikiklio „LOAD“ linijas su ritės pagrindo plyšeliais. ◾ Pjovimo valas netinkamai įkištas į plyšelyje esančią montavimo kiaurymę. ◾ Pirmiau sutapdinkite „LOAD“ linijas su plyšeliais, tada įkiškite valą į plyšelyje esančią montavimo kiaurymę. GARANTIJA

EGO GARANTINIS POLISAS

Norėdami sužinoti visas „EGO“ garantinio poliso sąlygas, apsilankykite interneto svetainėje egopowerplus.com.AUKLAS TRIMERA PIERĪCE — STA1500 190
