NAVODILA ZA UPORABO M18 FOPHCSA MILWAUKEE

N sliki je prikazana natična naprava M18 FOPH-CSA v povezavi s pogonsko enoto Milwaukee M18 FOPH2. To natično napravo je dovoljeno uporabljati samo v povezavi s tukaj prikazano pogonsko enoto. Odvisno od paketa opreme ste dobili različne natčne naprave. Dodatne natične naprave in pogonske enote lahko kupite ločeno.

Naslednja navodila za uporabo pogonske enote v povezavi s to nastavno napravo najdela v posebnih navodilh pogonske anote.

- Prikjučiti nastavno napravo s pogonsko enoto

• Vklopis-izklopit

- Nastaviti hitrost

• Zamanjati baterijo

Upoštevajte 15 m najmí. razdaljo do električnih napeljav in drugin oseb! Održavati najmanje 15 m razmaka prema električnim vodovima i drugim osobama! levěrojiet 15 m minimálo aitálumu no elektr’bas vadiem un citám personám! Laikykitės ne mažesnio nei 15 m astumo ki elekros laidu ir klų asmenų! Kaugus elektrilinidest ja teistest inimestest peab olema vähemalt 15 ml

Previdno pri žaganju napetega lesa – za informacije glejte del besedila.

Oprez kod piljenja napetog drva - informacije vdi dio teksta.

Uzmanieties, zăgăjot nospriegtu koku – informaciju skatři teksta dala.

Vrstni red rezanja pri obrezovanju.

Reposljed režanja kdo boreživanja. Grišenas sečba apcrišarai.

Pjovimo ellés tvarka genint.

Lokamise Jarjekord Karpimsel.

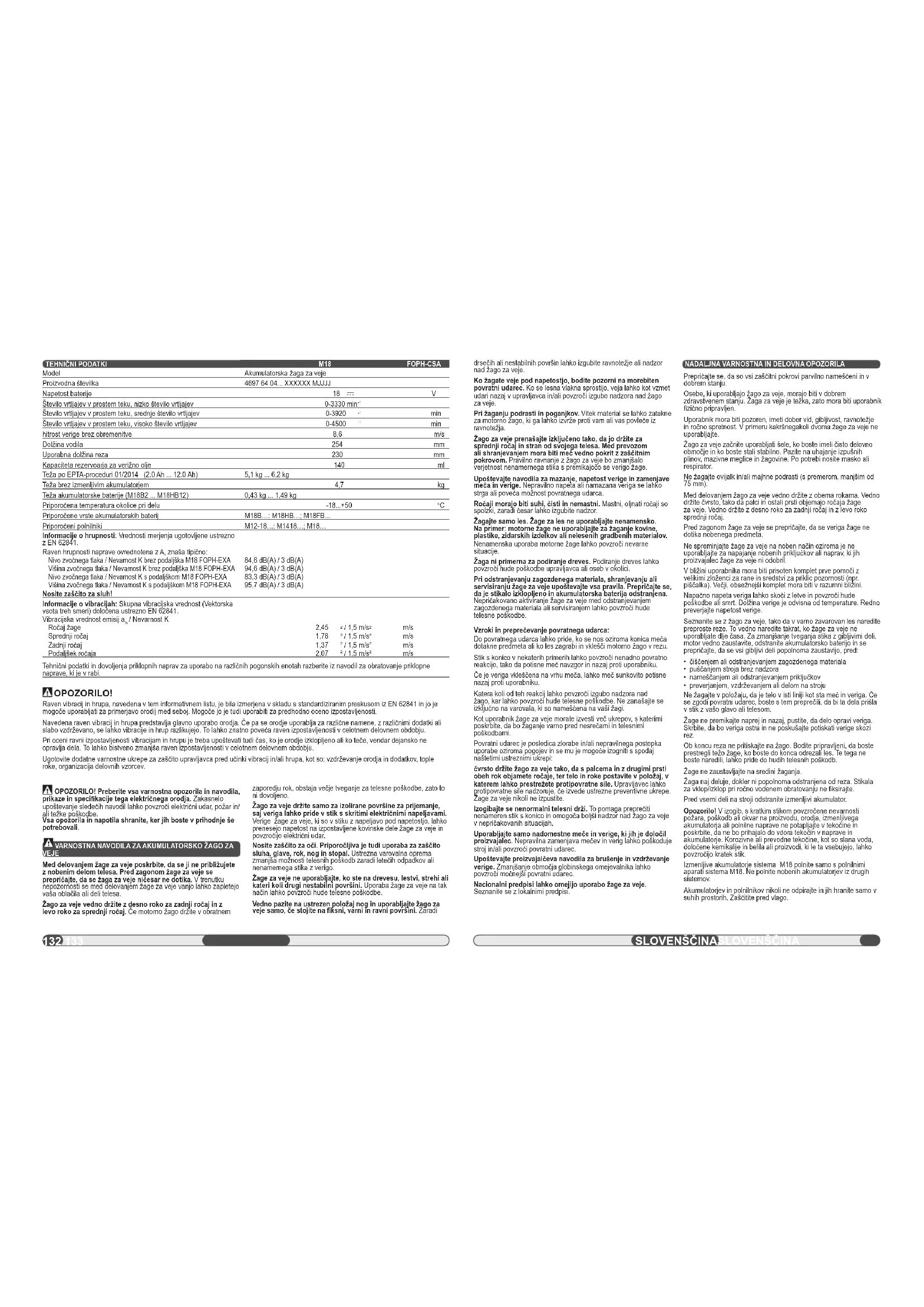

TEHNIČNI PODATKI		M18		FOPH.CSA
Model	Akumulatorska zaga za voje
Proizvodna številka	4697 64 04...XXXXXX MJJJJ
Napetost baterije		18 ---		V
Število vrtlajev v prostem leku, nizko število vrtlajev		0-3330 min ^-1
Število vrtlajev v prostem leku, srednje število vrtlajev		0-3920	^-1	min
Število vrtlajev v prostem leku, visoko število vrtlajev		0-4500	^-1	min
hibrost verige brez obremenitve		8,6		m/s
Dolžina vodila		254		mm
Uporabna dotžina reza		230		mm
Kapaciteta rezervojarja za verižno cijie		140		ml
Teža pu EPTA-proozduri 01/2014 (2.0 Ah ... 12.0 Ah)	5,1 kg ... 6,2 kg
Teža brez izmenljivim akumulatorjem		4,7		kg
Teža akumulatorske baterije (M18B2 ... M18HB12)	0,43 kg ... 1,49 kg
Priporočena temperatura okolice pri delu		-18...+50		°C
Priporočene vrste akumulatorskih baterij	M18B... M18HB... M18FB...
Priporočeni poliniki	M12-18... M1418... M18...
Informacije o hrupnosti: Vrednosti merjenja ugotovljene ustrezno z EN 62841.
Ravon hrupnosti naprave cvrednotena z A, znaša tpično:
Nivo zvočnega tlaka / Nevarnost K brez podaljiska M18 FOPH-EXA	84,6 dB(A) / 3 dB(A)
Višna zvočnega tlaka / Nevarnost K brez podaljiska M18 FOPH-EXA	94,6 dB(A) / 3 dB(A)
Nivo zvočnega tlaka / Nevarnost K s podaljikom M18 FOPH-EXA	83,3 dB(A) / 3 dB(A)
Višna zvočnega tlaka / Nevarnost K s podaljikom M18 FOPH-EXA	95,7 dB(A) / 3 dB(A)
Nosite zaščito za sluh!
Informacije o vibracijah: Skupna vibracijiska vrednost (Vektorska vsola treh smen) določena ustrezno EN 62841.
Vibracijska vrednost emisji a, / Nevarnost K
Ročaj žage		2,45	^1/1.5 m/s ^-1	m/s
Sprednji ročaj		1,78	^1/1.5 m/s ^-1	m/s
Zadnji ročaj		1,37	^1/1.5 m/s ^-1	m/s
Podalšek ročaja		2,07	^1/1.5 m/s ^-1	m/s

Tehnični podatki in dovoljenja priklopnih naprav za uporabo na različnih pogonskih enotah razberite iz navodil za obratovanje priklopnepnaprave, ki je v rabi.

OPOZORILO!

Raven vibracij in hrupa, navedena v tem informativnem listu, je bila izmerjena v skladu s standardiziranim preskusom iz EN 62841 in jo je mogoče uporabljati za primerjavo orodlj med seboj. Mogoče jo je tudi uporabiti za predhodno oceno izpostavljenosti.

Navedena raven vibracij in hrupa predstavlja glavno uporabo orodja. Če pa se orodje uporabla za različne namene, z različnimi dodalki ali slabo vzdrževano, se lahko vibracije in hrup razlikujejo. To lahko znatno poveća raven izpostavljenosti v celotnem delovnem obdobju. Pri oceni ravi izpostavljenosti vibracijam in hrupu je treba upoštevati tudi čas, ko je orodje izklopljeno ali ko teće, vendar dejansko ne opravlja dela. To lahko bistveno zmjanja raven izpostavljenosti v celotnem delovnem obdobju.

Ugotovite dodatne varnostne ukrepe za zaščito upravljavca pred učinki vibracij in'ali hrupa, kot so: vzdrževanje orodja in dodatkov, tople roke, organizacija delovnih vzorcev,

OPOZORILO! Preberite vsa varnostna opozorila in navodila, prikaze in specifikacije tega električnega orodja. Zakasnelo upoštevanje sledećih navodil lahko povzroči električni udar, požar in' ali težke poškodbe. Vsa opozorila in napotila shranite, ker jih boste v prihodnje še potrebovali.

VARNOSTNA NAVODILA ZA AKUMULATORSKO ŽAGO ZA VEJE

Med delovanjem žage za veje poskrbite, da se ji ne približujete z nobenim delom telesa. Pred zagonom žage za veje se prepričajte, da se žaga za veje ničesar ne dotika. V trenutku nepozornosti se med delovanjem žage za veje vanjo lahko zapletejo vaša oblačila ali deli telesa.

Žago za veje vedno držite z desno roko za zadnji ročaj in z levo roko za sprednji ročaj. Če motomo žago držite v obratnem

zaporedju rok, obstaja vecje tveganje za telesne poškodbe, zato to ni dovoljeno.

Žago za veje držite samo za izolirane površine za prijemanje, saj verlga lahko pride v stik s skritimi električnimi napeljavami. Verige žage za veje, ki so v stiku z napeljavo pod napetostjo, lahko prenesejo napetost na izpostavljene kovinske dele žage za veje in povzročijo električni udar.

Nosite zaščito za oči. Priporočljiva je tudi uporaba za zaščito sluha, glave, rok, nog in stopal. Ustrezna varovalna oprema zmanša možnosti telesnih poškodb zaradi letećih odpadkov ali nenamernega stika z verigo.

Žage za veje ne uporabljajte, ko ste na drevesu, lestvi, strehi ali kateri koli drugi nestabilni površini. Uporaba žage za veje na tak način lahko povzroči hude telesne poškodbe.

Vedno pazite na ustrezen položaj nog in uporabljajte žago za veje samo, će stojite na fiksni, varni in ravni površini. Zaradi

drsećih ali nestabilnih površin lahko izgubite ravnoleže ali nadzor nad žago za veje.
Ko žagate veje pod napetostjo, bodite pozorni na moreblten povratni udarec. Ko se lesna vlakna sprostijo, veja lahko kot vzmet udari nazaj v upravljavca in'ali povzroči izgubo nadzora nad žago za veje.
Pri žaganju podrasti in poganjkov. Vitek material se lahko zatakne za motomo žago, ki ga lahko izvrže proti vam ali vas povleče iz ravnotežja.
Žago za voje prenašajte izključeno tako, da jo držite za sprednji ročaj in stran od svojega telesa. Med prevozom ali shranjevanjem mora biti meč vedno pokrit z zaščitnim pokrovom. Pravilno ravnanje z žago za veje bo zmanjšako venjetnost nenamemega slika s premikajčo se verigo žage.
Upoštevajte navodila za mazanje, napetost verige in zamenjave meča in verige. Nepravilno napela ali namazana veriga se lahko strga ali poveča možnost povratnega udarca.
Ročaji morajo biti suhi, čisti in nemastni. Mastni, oljnati ročaji so spolzki, zaradi česar lahko izgubite nadzor.
Zagajte samo les. Žage za les ne uporabljajte nenamensko. Na primer: motorne žage ne uporabljajte za žaganje kovine, plastike, zidarskih izdelkov ali nelesenih gradbenih materialov. Nenamenska uporaba motorne žage lahko povzroči nevarne situacije.
Žaga ni primerna za podiranje dreves. Podiranje dreves lahko povzroči hude poškodbe upravljavca ali oseb v okolici.
Pri odstranjevanju zagozdenega materiala, shranjevanju ali servisiranju žage za veje upoštevajte vsa pravila. Prepričajte se, da je stilkalo izklopljeno in akumulatorska baterlja odstranjena. Nepničakovano aktiviranje žage za veje med odstranjevanjem zagozdenega materiala ali servisiranjem lahko povzroči hude telesne poškodbe.
Do povratnega udarca lahko pride, ko se nos oziroma konica meča dotakne predmela ali ko les zagrabi in vklešči motormo žago v rezu. Stik s konico v nekaterih primerih lahko povzroći nenadno povratno reakcijo, tako da potisne meč navzgor in nazai proti upcrabniku.
Če je venga vkleščena na vrhu meča, lahko meč sunkovilo potisne nazaj proti uporabniku.
Katera koli od teh reakcij lahko povzroči izgubo nadzora nad žago. kar lahko povzroči hude telesne poškodbe. Ne zanašajte se izključno na varovala, ki so nameščena na vaši žagi.
Kot uporabnik žage za veje morate izvesti več ukrepov, s katerimi poskrbile, da bo žaganje vamo pred nesrečarni in telesnimi poškodbami.
Povratni udarec je posledica zlorabe invali nepravilnega postopka uporabe oziroma pogojev in se mu je mogoče izogniti s spodaj naštetimi ustreznimi ukrepi;
čvrsto držite žago za veje tako, da s palcema in z drugiml prsti obeh rok objamete ročaje, ter telo in roke postavite v položaj, v katerem lahko prestrežete protipovratne sile. Upravljavać lahko protipovratne sile nadzoruje, će izvede ustrezne preventivne ukrepe. Zage za veje nikoli ne izpustite.
Izogibajte se nenormalni telesni drži. To pomaga preprečiti nenameren slik s konico in omogoča boljši nadzor nad žago za veje v nepričakovanih situacijah.
Uporabljajte samo nadomestne meče in verige, ki jih je določil proizvajalec. Nepravilna zamenjava mečev in verig lahko poškoduje stroj inlali povzroči povratni udarec.
Upoštevajte proizvajalčeva navodila za brušenje in vzdrževanje verige. Zmanjšanje območja globinskega omejevalnika lahko povzroči močnejši povratni udarec.
Nacionalni predpisi lahko omejijo uporabo žage za veje. Seznanite se z lokalnimi predpisi.

Vzroki in preprečevanje povratnega udarca:

NADALJNA VARNOSTNA IN DELOVNA OPOZORILA

Prepričajle se, da so vsi zaščlni pokrovi parvilno nameščeni in v dobrem stanju.

Osebe, ki uporabljajo žago za veje, morajo biti v dobrem zdravstvenem sianju. Žaga za veje je ležka, zalo mora bili uporabnik fizično pripravljen.

Uporabnik mora bili pozoren, imeti dober vid, gibljivost, ravnotežje in ročno spretnost. V primeru kakršnegakoli dvoma žage za veje ne uporabljajte.

Žago za veje začnite uporabljati šele, ko boste imeli čisto delovno območje in ko boste stali stabilno. Pazide na uhajanje izpušnih plinov, mazivne meglice in žagovine. Po potrebi nosite masko ali respirator.

Ne žagajte ovljalk in'ali majhne podrasti (s premerom, manjšim od 75 mm).

Med celovanjem žago za veje vedno držite z obema rokama. Vedno držite čvrsto, tako da palci in ostali prst objemajo ročaja žage za veje. Vedno držite z desno roko za zadnji ročaj in z levo roko sprednji ročaj.

Pred zagonom žage za veje se prepričajte, da se verga žage ne dobka nobenega predmeta.

Ne spreminjajte žage za veje na noben način oziroma je ne uporabijajte za napajanje nobenih priključkov ali naprav, ki jih proizvajalec žage za veje ni odcbril.

V bližini uporabnika mora bili prisolen komplet prve pomoči z velikimi zloženci za rane in sredstvi za priklic pozomosti (npr. piščalka). Večji, obsežnejši komplet mora bili v razumni bližini.

Napačno napeta veriga lahko skoči z letve in povzroči hude poškodbe ali smrt. Dolžina verige je odvisna od temperature. Redno preverjajte napetost verige.

Seznanite se z žago za veje, tako da v varno zavarovan les naredite preproste reze. To vedno naredite takrat, ko žage za veje ne uporabijate dije časa. Za zmanjšanje tveganja stika z glibljivimi deli, motor vedno zaustavite, odstranite akumulstorsko balerijo in se prepricajte, da se vsi glibjivi deli popolnoma zaustavijo, pred:

- čiščenjem ali odstranjevanjem zagozdenega materiala - puščanjem stroja broz nadzora

- nameščanjem ali odstranjevanjem priključkov - preverjanjem, vzdrževanjem ali delom na stroju

Ne žagajte v položaju, da je telo v isti liniji kot sta meč in veriga. Če se zgodí povratni udarec, boste s tem preprečili, da bi ta dela prišla v slik z vašo glavo ali telesom.

Žage ne premikajle naprej in nazaj, pustile, da delo opravi veriga. Skrbite, da bo veriga ostra in ne poskušajle potiskati verige skozi rez.

Ob koncu reza ne pritiskajte na žago. Bodite pripravljeni, da boste prestregli težo žage, ko boste do konca odrezali les. Te tega ne boste naredili, lahko pride do hudih telesnih poškodb.

Žaga naj deluje. dokler ni popolnoma odstranjena od reza. Stikala za vkloplizklop pri ročno vodenem obratovanju ne fiksirajte.

Pred vsemi deli na stroji odstranite izmenljivi akumulator.

Opozorilo! V izogib, s kratkim stikom povzročene nevarnosti požara, poškodb ali okvar na proizvodu, orodja, izmenljivega akumulatorja ali polnilne naprave ne potapljate v tekoćine in poskrbite, da ne bo prihajalo do vdora tekoćin v naprave in akumulatorje. Korozivne ali prevodne tekoćine, kot so slana voda, doloćene kemikalije in bella ali proizvodi, ki le ta vsebujejo, lanko povzročijo kratek stik.

Izmenljive akumulatorje sistema M18 polnite samo s polnilnimi aparati sistema M18. Ne polnite nobenih akumulatorjev iz drugih sistemov.

Akumulatorjev in polnilnikov nikoli ne odpirajte in jih hranite samo v suhih prostorih. Zaščitite pred vlago.

Potisk in vlek

Reakcijska sila je vedno nasprotna smeri gibanja verige. Zato mora biti uporabnik pripravljen, da obvlada tendenco stroja k vleku vstran (gib naprej), ko žaga na zgomjem robu meča in polisku nazaj (proti uporabniku), ko žaga ob zgomjem robu.

Reacija Smer vrlenja Smer vrlenja Reacija

Zagozdena žaga v rezu

Zaustavite žago za veje in poskrbite, da bo varna. Ne poskušajte izvleči verige in meča iz reza na silo, prij larn obstaja velika verjetnost, da boste stirgali verigo, ki lahko udari nazaj in udari uporabnika. Do te situacije občajno pride, ker les ni pravilno podgrt, kar prisili raz, de sa zaprže pod pritskom in pri tem vklešič rezilo. Če prilagajanje podpore ne sprosti meča in verga, uporabite lesene klade ali zvžvod in razprite rez ter sprostilte žago. Nikoli ne zaganjalte žago za veje, ko je meč že v rezu oziroma zarezi.

Zdrs/odboj

Ko se motoma žaga ne poglobi v rež, lahko meč začne poskakovati ali nevamo zdrsne ob površini debla ali veje, zaradi česar lahko izgubite nadzor nad motorno žago. Zdrs ali odboj lahko prepročite tako, da žago vedno držite z obema rokama in poskroite, da motorna žaga zareže uto za rezanje. Z motorno žago nikoli ne žagalte majnih, elastičnih vej ali grmov. Zaradi majhne velikosti in elastičnosti se žaga zlahka lahko odbije v vas ali pa pridobi dovolj moči, da udari nazaj. Najbolješe orodje za takšna dela so ročna žaga, škarje za živo mejo, sekira ali druga ročna orodra.Z177

Osebna varovalna oprema (glej stran 16)

Ves čas uporabe stroja nosite čelado. Čelada, opremljena za mrežastim vizirjem, lahko pomaga pri zmanševanju tveganja za poškodbe obraza in glave v primeru povratnega udarca. Nosite zaščito za sluh. Hrup lahko povzroči izgubo sluha.

Kakovostna csebna varovalna oprema, ki jo uporabljajo profesionalci, pomaga zmanjšati Iveganje poškodb uporabnika. Pri uporabi stroja je treba uporabiti spodaj nastete predmete:

varnostna čelada

mora biti skladno z EN 397 in označeno z znakom CE

zaščita za sluh

mora biti skladno z EN 352-1 in označeno z znakom CE

zaščita za oči in obraz

mora biti označeno z znakom CE in skladno z EN 166 (za varnostna očala) ali EN 1731 (za mrežaste vizirje)

Rokavice

mora biti skladno z EN381-7 in oznaćeno z znakom CE

zaščita za noge (ščitniki)

mora biti skladno z EN 381-5, označeno z znakom CE in omogočati zaščito z vseh smeri

varnostni škornji za delo z motorno žago

mora biti skladno z EN ISO 20345:2004 in označeno s tablico, ki prikazuje motorno žago, s dimer izkazuje skladnost z EN 381-3. (Občasni uporabniki smejo uporabljati zaščitne čevlje s kovinsko kapico z zaščitnimi garnašami, skladnimi z EN 381-9, će so tla ravna in obstalja malhno tveganje za spotik ali zapletanje v podrast.)

jakne za zaščito zgornjega dela telesa med delom z motorno

zago mora biti skladno z EN 381-11 in oznašeno z znakom CE

Varovala

1 OPOZORILO! Posledice neustreznega vzdrževanja, odstranjevanja in spreminjanja varmostnih naprav, kot so lovilec verige, meč, zaščita verige proti povratnim udarcem

Iahko povzročijo nepravilno delovanje varnostnih lastnosti in zato povečajo tveganje za hude poškodbe.

Zaščita verige proti povratnim udarcem

Zaščita verige proli povratnim udarcem popača zmanjasti verjetnost za nastlanek povravnega udarcu. Vgreznjeni zobci (voldbine) pred posameznim rezlom lahko zmanjšajo silo reakcije s povratnim udarcom tako. da preprecijio pregloboko vorgezanje rezil. Uporabljajte samo kombinacije nadomestnih mečev in verig, ki jih priporoča provizajalc. Verige z brušenjem izgubljajo del lastnosti za zaščito proli povratnemu udarcu, zaito je potrebna posebna previdnost. Za svojo varnost zamenjajte verigo, ko se zmanjaša njena rezalna zmogljivost.

Meč

Praviloma velja, da imejo meči s konico manjšega prenera nekoliko manjiće verjetnost za povratni udarec. Uporabljajte meč in ustrezno verigo, ki sta ravno pravšnje dolžine za delo, ki ga želite opraviti. Daljsi meči povećajo tveganje za izgubo nadzora nad žaganjem. Redno preverjajte napetost verige. Ko žagate manjše veje (manj kot celotna dolžina meča), obstaja večja verjetnost, da se bo ob nepravilni napetosti snela veriga.

NAVODILA ZA PRAVILNE TEHNIKE REZANJA VEJ IN PREČNIH REZOV

Razumevanje sil znotraj lesa

Če razumete smeri pritskov in napetosti znotraj lesa, lahko manjšate število «xpenjanja» ali ga vsaj pričakujete med rezanjem. Napelosci v lesu pomoni, da vlakna vleče narazen in će prerežele to področje, se bo «zareza» oziroma rest med žaganjem razpria. Če je debio poderto s kozo, konec pa nepodprt visi će rob, se zaradi teže visečega dela, ki razlegne vlakna, ustvari napeloti na zgomji površini. Hikrati je spodnja stran debla. In s tem tudi vlakna, slisjnena. Če zarežete v tem obmoju, bo zareza med rezanjem stiremela k zapiranju, kar pa bi vkleščilo mec.

Obrezovanje (glejte slike)

OPOZORILO! Če so veje za rezanje zunaj dosega žage za veje, potem za obrezovanje naročite profesionalnega skrbnika dreves. Slicer obstaja tveganje resnih telesnih poškodb.

Kot obrezovanje je mišljeno odrezovanje vej živega drevesa

Delajte počasi in napravo držite za ročaj z obema rekama. Prepricajte se, da imate varno stojišče in da je vaša teža enakomerno porazdeljena na obe nogi.
Med obrezovanjem ne stojte na lestvi, ker je to zelo nevamo. Obrezovanje po potrebi prepustite profesionalnemu skrbniku dreves.
Med uporabo desna roka, ki drži pogonsko enoto, ne sme biti dvignjena nad višino prsi. Če pogonsko enoto držite višje, je težje nadzirati povratne udarce. Pri obrezovanju dreves je pomembro, da zadnji rez na glavni veji ali v bližni debla izvedete šele takrat, ko ste odrezali moleči del veje, da zmanjšate njegovo težo. Tako preprečite krušenje lubja z glavne veje.
Pri prvem rezu urežite vejo do ene tretjine od spodaj.
Drogi rez je tiča izvesti od zgoraj, da odzagate vejo. Nato zadnji rez izvedite tik ob glavni veji in natančno odrežite, da se lahko skorja zaraste in rana zapre.

Vlečni kavelj

Uporabite vlečni kavelj, da primete odrezane veje in jih izvlečete iz krošnie.

Kleščenje vej

Kleščenje pomeni odstranjevanje vej podrtega drevesa. Pri kleščenju pustite spodnje većje veje za oporo, da bodo držale drevo nad tiemi. Manjše veje odstranite z enim rezom. Veje, ki so pod napelostjo, odrežite od spodaj navzgor, da preprečite zagozdenje motorne žags.

Žaganje napetega lesa

Napet les je deblo. veja, zaraščen štor ali poganjek, ki ga je pod napetostjo upognil drug les in udari nazaj, ko odžagamo ali odstranimo drug les.

OPOZORILO! Napet les je nevaren in lahko udari uporabnika, zaradi česar uporabnik lahko izgubi nadzor nad žago za veje. To lahko povzroči hude ali usodne telesne poškodbe uporabnika. To smejo izvajati samo ustrezno usposoblijeni uporabniki.

DODATNA VARNOSTNA NAVODILA

V neksterih regijah lahko predpisi omejujejo uporabo tega stroja. Posvelujte se z lokalnimi oblastmi.

Nikoli ne dovolite uporabe otrokom ali osebam, ki niso seznanjene s temi navodili. Lokalna zakonodaja določa minimalno starost uporabnika.

Pred vsako uporabo poskrbite, da vsi gumbi in varovala delujejo pravilno. Stroja ne uporabljajte, će stikalo za izklop ne zaustavi motorja.

Ne nosite ohlapnih oblačil, kratkih hlač ali kakršnega koli nakita. Dolge lase si spnite nad rameni in tako preprečite njihovo ujetje v premikajoče se dele.

Bodite pozorni na izvržene, letoče ali padajoče predmete. Prisotne osebe, otroci in živali morajo biti od območja dela cddaljeni vsaj 15 m.

Ne uporabljajle v mraku. Uporabnik mora dobro videti območje dela, da lahko prepozna morebitna tveganja.

Uporaba zaščite za sluh zmanjša možnost slišanja opozoril (kriki ali alarmi). Uporabnik mora biti še posebej pozoren na to, kaj se dogaja okoli obmoćja dela.

Uporaba podobnih orodij v bližini poveča tveganje za poškodbe sluha in verjetnosi, da bi druge osebe stopile v vaše obrnočje dela.

Zaradi seganja naprej lahko izgubite ravnotežje in povečate tveganje za povratni udarec.

Noben del vašega telesa ne sme biti v bližini gibljivih delov.

Pred vsako uporabo pregijte žago za veje. Preverile pravilno delovanje vseh gumbov. Preverile ohlapne dele za pritrditev, prepricajte se, da so pravilno in varmo namešćena vsa varovala in ročaji. Pred uporabo zamenjajte vse poškodovane dele. Stroja ne spreminjajte na noben način ne un uporabljajte pripomočkov, ki ih ni priporoči proizvajalec.

OPOZORILO! Če vam stroj pade, če utrpl močan udarec ali začne nenormalno vibrirati, takoj zaustavite stroj in preverite, da ni poškodovan ter poiščite vzrok vibriranja. Vsakršno poškodbo mora ustrezno popraviti ali zamenjati del servis MILWAUKEE.

Izrabljenih izmenljivih akumulatorjev ne mečite v ogenj ali v gospodinjske odpadke. Milwaukee nudi okolju prijazno odlaganje starih izmenljivih akumulatorjev; prosimo povprašajte vašega strokovnega trgovca.

Izmenljivih akumulatorjev ne hranite skupaj s kovinskimi predmeti (nevarnost kratkega stika).

Izmenljive akumulatorje sistema M18 polnite samo s polnilnimi aparati sistema M18. Ne polnite nobenih akumulatorjev iz drugin sistemov.

Pod ekstremno obremenitvijo ali ob ekstremni temperaturi iz poškodovanega izmenilvega akumulatorja lahko izbeka akumulatorska tekočna. Po stiku z akumulatorsko tekočino prizadeto mesto takoj izperite z vodo in milom. Po stiku z očmi takoj najmanj 10 minut dolgo temeljito izpirajte in nemudoma obiščite zdravnika.

ZMANJŠEVANJE TVEGANJ

Obstajajo poročila o tem, da vibracije ročnih crođij pri nekaterih posamezniki lahko prispevajo k obclenju, imenovanem Raynaudov sindrom. Simptomi so lahko mravljičenje, otopelost in obeljenje prstov, običajno vidno ob izpostavljenosti mrazu. Dejavniki dednosti, izpostavljenost hladu in vlagi, prehrana. kajenje in delovna praksa še dodatno prispevajo k razvoju teh simptomov. Uporabnik lahko izvede ukrepe, s katerimii lahko zmanjša vplive vibracij:

poskrbile, da bo telo toplo v hladnem vremenu. Med uporabo stroja nosite rokavice, da ohranite toploto rok in zapestij.

Po vsakem obdobju delovanja izvedite razgibalne vaje, da povečale kroženje krvi.

Izvajajte redne premore med delom. Omejite količino izpostavljenosti na dan.

Zaščitne rokavice profesionalnih prodajalcev motomih žag so zasnovane prav za uporabo skupaj z motomimi žagami in omogočajo zaščito, dober oprijem, pa tudi zmanjšajo učinek vibraciji na ročajih. Te rokavice morajo biti skladne z EN 381-7 in označene z oznako CE.

Če opazite kalerega koli od simptomov takoj prenehajte z uporabo in se posveluile z zdravnikom.

OPOZORILO! Če uporabljate orodje dje časa, lahko pride do telesnih poškodb ali pa se te poslabšajo. Če uporabljate katero koli orodje dje časa, poskrbile za redne premore.

PREVAŽANJE IN SKLADIŠČENJE

Ustavite napravo in pustite, da se ohladi, preden jo shranite ali prevažate. Iz izdelka odsranite batenijo.

Očislite vse tujke z izdelka. Shranite jo na suhem in dobro prezračenem mestu, ki ni na došegu otrok. Za dodatno varnost baterijo shranite ločeno od izdelka. Hranite proć od jedkih sredstev, kot so kernikalije za vrtnarjenje in soli za odmrzovanje. Ne shranjujte na prostem.

Za transport in sklediščenje priklopne naprave namestite meč Pri transportiranju napravo zavarujte tako, da se ne bo premikala ali padla, in tako preprečite poškodbe oseb ali naprave.

PREOSTALA TVEGANJA

Tudi pri pravilni uporabi vseh pretalih tveganj ni mogoče izključiti. Pri uporabi lahko pride do sledećih nevarnosti, na katere naj bo uporabnik zmeraj pozoren:

- Telesne poškodbe ob dotiku žaginega lista. Dotik žaginega lista lahko povzroči hude telesne poškodbe. Zagin list držite stran od sebe in drugih oseb. Zagin list prekrijte s ščitnikom za verigo, ko naprave ne uporablate.

- Vsled vibracil povzročene poškodbe.

Napravo držite za temu namenu predvidene ročaje in omejite čas dela in izpostavljenosti.

- Obremenitev s hrupom lahko privede do poškodb sluha.

Nosite zaščito sluha in omejite dovo izpostavljenosti.

- Vsled delcev nečisloč povzročene poškodbe oči. Nosite zmeraj zaščitna očala, močne dolge hlače, rokavice in močno obutev.

Iz varnostnih razlogov je treba žago za veje med uporabo vedno držati z oberna rokama.

Žaga za veje je zasnovana za rezanje vej, debel, polen in tramov s premerom, ki se ravna po dolžini reza vodilne timice. Žaga za veje je zasnovana samo za rezanje lesa.

Žage za veje ni dovoljeno uporabljati za namene, za katere navedeni pogoji uporabe ne veljajo. Ni je dovoljeno uporabljati za dela, ki jih morajo izvesti profesionalni skrbniki dreves. Žage za veje ne smejo uporabljati otroci ali osebe, ki nimajo primeme osebne varovalna opreme ali oblieke.

OPOZORILO! Pri uporabi te žage za veje je treba upoštevati varnostna pravila. Za lastno varnost in varnost drugih oseb preberite ta navodila pred uporabo žage za veje. Obiščite organiziran strokovní tečaj vamega ravnanja, preventivnih ukrepov, prve pomoči in vzdrževanja žage za veje. Navodila shranite za poznejše branje.

OPOZORILO! Žago za veje so potencialno nevarna orodja. Posledica nesreć zaradi uporabe žago za veje so pogosto izguba udov ali smrt. Tveganja ne predstavlja le sama žaga za veje. Padajoče veje, vrhovi dreves in kotaleča se debla so lahko smrtonosni. Dodatna tveganja predstavlja bolan ali gnil les. Ocenite svojo sposobnost za opravljanje tega opravila. V primeru dvoma delo raje prepustite profesionalnemu gozdnemu dolavcu.

Tega izdelka ne uporabljajte na noben drug način, kot je navedeno za namensko uporabo.

NAPOTKI ZA LITIJ-IONSKE AKUMULATORJE

Uporaba litij-ionskih akumulatorjev

Akumulatorje, ki jih daljši čas niste uporabljali, pred uporabo naknadno napolinite.

Temperatura nad 50°C zmanjuje zmocljivost akumulatorja. Izogibajte se daljšemu segrevanju zaradi sončnih žarkov ali gretja. Pazite, da oslanejo priključni kontakti na polnilnem aparatu in izmenljivem akumulatoru čisti.

za optimalno življenjsko dobo je potrebno akumulatorje po uporabi do konca napolniti.

Za čim daljšo žvljenjsko dobo naj se akumulatorji po napolnitvi vzamejo ven iz naprave za polnjenje.

Pri skladiščenju akumulatorjev dalj kot 30 dni: Akumulator hranite na suhem mestu pri temperaturi pod 27 °C. Akumulator skladiščiti pri 30%-50% stanja polnjenja. Akumulator spet napolnit i vsakih 6 mesecev.

Preobremenitvena zaščita litij-ionskih akumulatorjev

V primeru preobremenitve akumulatorja zaradi visoke porabe toka, npr. ekstremno visokih vrtilnih momentov, nenadne zaustavitve ali kratkega stika. elektrčno brodje 5 sekund vibrita, prikazovalnik polnjenja utripa, elektrčno orodju po se samodejno izklopi. Za ponoven vklop izpustte pritsno stikalo in nato zhova vklopite. Pod ekstremnimi obremenitvami se akumulator premočno segreva. V tem primeru utripajo vse lučke prikazovalnika polnjenja dokler se akumulator ne ohladi. Za tem, ko prikazovalnik polnjenja ugasne lahko z delom nadalujemo.

Transport litij-ionskih akumulatorjev

Litij-ionski akumulatorji so podvrženi zakonskim določbam transporta nevarnih snovi.

Transport teh akumulatorjev se mora izvajati upoštevajoč lokalne, nacionalne in mednarodne predpise in določbe.

- Potrošniki lahko te akumulatorje še nadalje transportirajo po cesti. - Komercjalni transporti libj-ionskih akumulatorjev s strani špediterskih podjeti je podvržen določbam transporta nevarnih snovi. Prorava odpreme in transporta se lahko vrši izključno s strani ustrezno izšolanih oseb. Celoten proces je potrebno strokovno sprenljali.

Pri transportu akumulatorjev je potrebno upoštevatí sledeče točke:

• V izogib kratkim slikom zagotovite, da bodo kontakli zaščteni in izolirani

- Bodite pozomi na to, da paket akumulatorja v notranjosti embalaže ne bo mogel zdrsniti.

- Poškodovanih ali iztekajočih akumulatorjev ni dovoljeno transportirali.

Za nadaljnja navodila se obrnite na vaše šeditersko podjetje.

VZDRŽEVANJE

Dodajanje verižnega olja (glejte slike)

OPOZORILO! Nikoli ne delaje brez verižnega olja. Če veriga teče brez olja, se lahko poškoduje, prav tako pa tudi meč. Pomembno je, da redno preverjate raven olja v inšpekcijskem okencu za olje in pred začelkom uporabe žage za veje.

Rezervoar naj bo napolnjen za več kot ¼, da bo za opravilo na voljo dovolj olija.

Napotek: Za obrezovanje dreves je priporočena uporaba venižnega olja na rastlinski osnovi. Mineralno olje lahko škoduje drevesom. Nikoli ne uporabljajte odpadnega motomega olja ali zelo gostih olj. Lahko poškodujejo žago za veje.

Površino okrog pokrova rezervoanja cčislite, da preprečite nastajanje nečisloč.

Prilagajanje napetosti verige. (glejte slike)

OPOZORILOI Veriga je ostra. Pri opravljanju vzdrževalnih del na vengi vedno nosite rokavice.

Napetost verige je pravilna, će vrzel med rezili v verigi in mečem znaša približno 3 mm. Poviecile verigo na sredini spodnje strani meča navzdol (stran od meča) in izmerite razdalo med mečem in rezili v verigi.

Zategnite matice za namestilev meća, tako da jih zavrlite v nasprotni smen urinega kazalca.

Napotek: Verige ne napenjate preveč – pretirana napetost povzroči pretirano obraco in skraša življensko dobo venge ter lahko poškoduje mec. Pri prví uporabi se neve venge lahko raztegnojo ali zramljajo. V privh dven uran uporabe redno odstranjave akumulatorsko batenjo in preverjajte napelost venge. Med običajnim dolovanjem se vorge sogreju, kar povzroči raztezanje. Redno preverjajte napetost venge in jo po potrebi plnagodite. Veriga, ki jo napelné toplo, bo ohlajena lahko prenapeta. Prepricajte se, da je napelost venge skladna s temi navodili.

Veriga in vodilo

Po nekaj urah uporabe snemite pokrov pogona, vodilno timico in vergo ter očistite s ščetko. Preprićajte se, da mazalna odprtina na vodilu ni umazana. Pri menjavi verige je priporodljivo, da vodilo verige poklopite od spodaj navzgor.

Urnik vzdrževanja

Dela, navedena v nadaljevanju, jelreba izvesti najmanj enkral dnevno

Podmazanost meča Pred vsako uporabo

Napetost verige Pred vsako uporabo, in pogosto

Ostrina verige Pred vsako uporabo. Vizualno

prevenanje

Pojav poškodovanih delov Pred vsako uporabo, Vizualno preverjanje

Pojav razrahljanosti sredstev za pritrditev Pred vsako uporabo, Preverjanje in čiščenje

Meč Po vsaki uporabi. Preverjanje in

čiščenje

Celotna žaga Po vsakih 5 delovnih urah je treba

preveriti naslednje

OPREMA

Uporabljajte samo Milwaukee pribor in Milwaukee nadomestne dele. Poskrbite, da sestavne dele, katerih zamenjava ni opisana, zamenjajo v Milwaukee servisni službi (upoštevajte brošuro Garancija aslovi servisnih služb).

Po potrebi je mogoče pri vašem servisnem mestu ali neposredno pri Techtronic Industries GmbH, Max-Eyth-Straße 10. 71364 Winnenden. Germany, narcčili eksplozijsko risbo naprave ob navedbi tipa stroja in na tablici navedene šestmestne številke.

Nadomestni deli (meč in veriga)

veriga 4932471329

mec 4932480170

SIMBOLI

Proximo, da pred uporabo pozorno preberete to navodilo za uporabo.

POZOR! OPOZORILO! NEVARNOST!

Pred vsemi deli na stroji odstranite izmenljivi akumulator.

Nositi zaščilne rokavice

Nosite zmeraj zaščitna oblačila in močno obutev.

Nosite zaščilno čelado. Nosite zaščito za varovanje sluha. Nosite zaščitna očala.

Žago med uporabo vedno vodite z obema rokama

Nosile zaščilo za zgomji del telesa.

Nosite ščitnike za noge.

Osebe, ki stojo poleg. morajo med uporabo upoštevat najm. razdaljo 15 m.

Napravo je treba od električnih napeljav držati stran najmanj 15 m.

Če je mogoče, se konice vodila ne dotikajte.

NEVARNOST Pozor, povratni udarec.

Posoda za olje za verigo:

Smer teka verige.

Nastavitev napetosti verige.

Ne uporabljajte v dežju in ne pustite ležati na dežju.

Odpadnih baterij, odpadne električne in elektronske opreme ne odstranjulje kot nesortirani komunalni odpadek. Odpadne baterije ter odpadno električno in elektronsko opremo je treba zbirati ločeno.

Odpadne balerija, odpadne akumulatorje in svetobne vire je treba odstraniti iz opreme. Za nasvei glede recikliranja in zbirnih mest se obrnite na lokalno oblast ali trgovca.

V skladu z lokalnimi predpisi so lahko trgovci na drobno obvezani, da morajo brezplačno vzeti nazaj odpadne batenje ter odpadno električno in elektronsko opremo.

Vaš prispevek k ponovni uporabi in recikliranju odpadnih baterij ter odpadne električne in elektronske opreme pomaga pri zmanjševanju povoraševania po surovinah.

Odpadne baferije, še posebej tiste, ki vsebujejo litij, ter odpadna električna in elektronska oprema vsebujejo dragocene materiale, primeme za reckliranje, ki imajo lahko, će niso odstranjeni na okoju prijazen način, škodljive posledica za okolje in zdravje liudi.

Z odpadne opreme izbrišite osebne podatke. će obstajajo.

Število vriljajev v prostem teku

Napetost

Enosmemi tok

Evropski znak składnosti

Britanska oznaka o skladnosti

Ukrajinska oznaka za združljivost

EurAsian oznaka o skladnosti.

TEHNIČKI PODATCI	M18		FOPH-CSA
Vrsta izvedbe	Akumulatoriska pile za grane
Broj proizvodnje	4697 64 04... XXXXXX MJJJ
Napon baterije	18 ---		V
Broj okretaja praznog hoda, nizak broj okretaja	0-3330 min ^-1
Broj okretaja praznog hoda, srednji broj okretaja	0-3920	^-1	min
Broj okretaja praznog hoda, visoki broj okretaja	0-4500	^-1	min
Brzina lanca bez opterećenja	8,6		m/s
Duljina vodlice	254		mm
Korisna dužina reza	230		mm
Kapacitet spremnika za ulje za lanac	140		ml
Težina po EPTA-proceduri 01/2014 (2.0 Ah ... 12.0 Ah)	5,1 kg ... 6,2 kg
Težina bez sa baterijom	4,7		kg
Težina baterije (M18B2 ... M18HB12)	0,43 kg ... 1,49 kg
Preporučena temperatura okoline kod rads	-18...+50		°C
Preporučeni tipovi akumulatora	M18B...: M18HB...: M18F8...
Preporučeni puniaci	M12-18...: M1418...: M18...
Informacije o buči: Mjemo vrijednosti utvrdjene odgovarajuće EN 62841.
A-ocijenjeni nivo buke aparata iznosi tipično:
Nivo priliska zvuka / Nesigurnost K bez produžetka M18 FOPH-EXA	64,6 dB(A) / 3 dB(A)
Nivo učinka zvuka / Nesigurnost K bez produžetka M18 FOPH-EXA	94,6 dB(A) / 3 dB(A)
Nivo priliska zvuka / Nesigurnost K s produžetkom M18 FOPH-EXA	83,3 dB(A) / 3 dB(A)
Nivo učinka zvuka / Nesigurnost K s produžetkom M18 FOPH-EXA	95,7 dB(A) / 3 dB(A)
Nositi zaštitu sluha!
Informacije o vibracijama: Ukupne vrijednosti vibracije (Vektor suma ti smjera) su odmjerene odgovarajuće EN 62841.
Vrijednost emisije vibracije a, / Nesigurnost K
Ručka pile	2,45	^2/1.5 m/s ^-1	m/s
Prednja ručka	1,78	^2/1.5 m/s ^-1	m/s
Stražnja ručka	1,37	^2/1.5 m/s ^-1	m/s
Proširenje ručke	2,07	^2/1.5 m/s ^-1	m/s

Klizanje / odskakivanje

Ako se pila za grane za vrijeme rezanja ne ukopa, vodilica može početi poskakivati ili opasno kliziti duž površine debla ili grane, uslijed čoga može doći do gubilna kontrole nad pilom za grane. Kako bi se klizanje ili odskaviranje sprječilo ili smanjilo, pilu uvijek držite o sobe ruke i provjenje stvara ili lanac brazdu za rezanje. Pilom za grane nikada nemojte rezati male, savitljive grane ili grmlje. Uslijed njove veladine i savitljivosti pila tako može odskočiti prema vama ili povezati granje u snop dovoljnom silom da dođe do povratnog trazaja pile. Najbolji ali ta zu vrstu posla je ručna pila, škare za obrezivanje, sjekira i ostali ručni alati.

Osobna zaštitna oprema (vidi stranu 16)

Klizanje / odskakanje

Ako se testera za orezivanje tokom reza ne može zahvatili, šina za vođenje može početi poskakivati ili opasno kližu duž površine trupca ili grane, što dovodi do mogućeg gubitka kontrode nad testerom za orezivanje. Kabo biste sprekliti ili smanji kližanje poskakivanje, motomu testaru uvak oskislise sa će ruke. Uveni se da lanac tosteno formira želo za sobonjen. Nemojlo nikada seda male, neksibilne francice ili gmije sa Vašom testerom za orezivanje, vila a lava na tava obovate si ločovesti do baga da testera oskod do vus ili se pomoču dovoljne sile podigne i izazove povratni udar. Najbolji alat za ovaku vrusu posla je račna testera, baštense makaze, sekili ili drugi ručni alat.

Zaštita za noge (štitnik za noge)

treba ispunjavati EN381-5, i imati CE oznaku i pružati svestranu zaštitu

Ukrajinski znak uskladenosti

Pooblaščen za izdelavo spisov tehnične dokumentacije.

Ovlašten za formiranje tehničke dokumentacije.
