Tekniske specifikationer	Trådløs kædesav M18 FOPHCSA, kompatibel med M18-batterier
Klinge længde	30,5 cm (12 tommer)
Kædehastighed	0-3,1 m/s
Skærekapacitet	Ideel til grene og små stammer
Vægt	3,5 kg
Anvendelse	Ideel til beskæring, vedligeholdelse af haver og grønne områder
Vedligeholdelse	Kontroller regelmæssigt kædespændingen og smør kæden
Sikkerhed	Udstyret med kædebremse og modslagssikring
Generelle oplysninger	Fungerer med M18-batterier, opladningstiden varierer afhængigt af opladerens model

Ofte stillede spørgsmål - M18 FOPHCSA MILWAUKEE

Hvordan skifter jeg klingen på min MILWAUKEE M18 FOPHCSA sav?

For at skifte klingen skal du afbryde saven og derefter bruge den medfølgende nøgle til at skrue skruen, der holder klingen, af. Fjern den brugte klinge og erstat den med en ny, og stram derefter skruen.

Saven virker ikke, hvad skal jeg gøre?

Kontroller først, at batteriet er korrekt opladet og installeret. Sørg også for, at sikkerhedskontakten ikke er aktiveret. Hvis problemet fortsætter, kontakt kundeservice.

Hvad er den maksimale skæredybde på MILWAUKEE M18 FOPHCSA?

Den maksimale skæredybde på MILWAUKEE M18 FOPHCSA saven er 50 mm.

Hvordan rengør jeg min sav efter brug?

Afbryd saven og brug en tør klud til at fjerne støv og snavs. Undgå at bruge vand eller aggressive kemikalier.

Hvilke materialer kan jeg skære med MILWAUKEE M18 FOPHCSA?

Denne sav er designet til at skære forskellige materialer, herunder træ, plastik og visse lette metaller. Sørg for at bruge den rigtige klinge til hver materialetype.

Kan jeg bruge min sav i regnvejr?

Nej, det anbefales ikke at bruge saven i regnvejr eller under fugtige forhold, da det kan beskadige værktøjet og udgøre en sikkerhedsrisiko.

Hvordan forlænges batteriets levetid på min sav?

For at forlænge batteriets levetid skal du undgå at lade det blive helt afladet, oplade det efter hver brug og opbevare det på et køligt og tørt sted.

Er der anbefalede tilbehør til MILWAUKEE M18 FOPHCSA?

Ja, det anbefales at bruge klinger, der er specielt designet til M18 FOPHCSA saven for at sikre optimal ydeevne og holdbarhed.

Hvor kan jeg finde en brugervejledning til MILWAUKEE M18 FOPHCSA?

Brugervejledningen findes på Milwaukees hjemmeside under sektionen "Support" eller "Downloads".

Hvad skal jeg gøre, hvis savens motor overopheder?

Hvis motoren overopheder, skal du straks slukke saven og lade den køle af. Sørg for, at ventilationsåbningerne ikke er blokerede, og undgå at overbelaste værktøjet under brug.

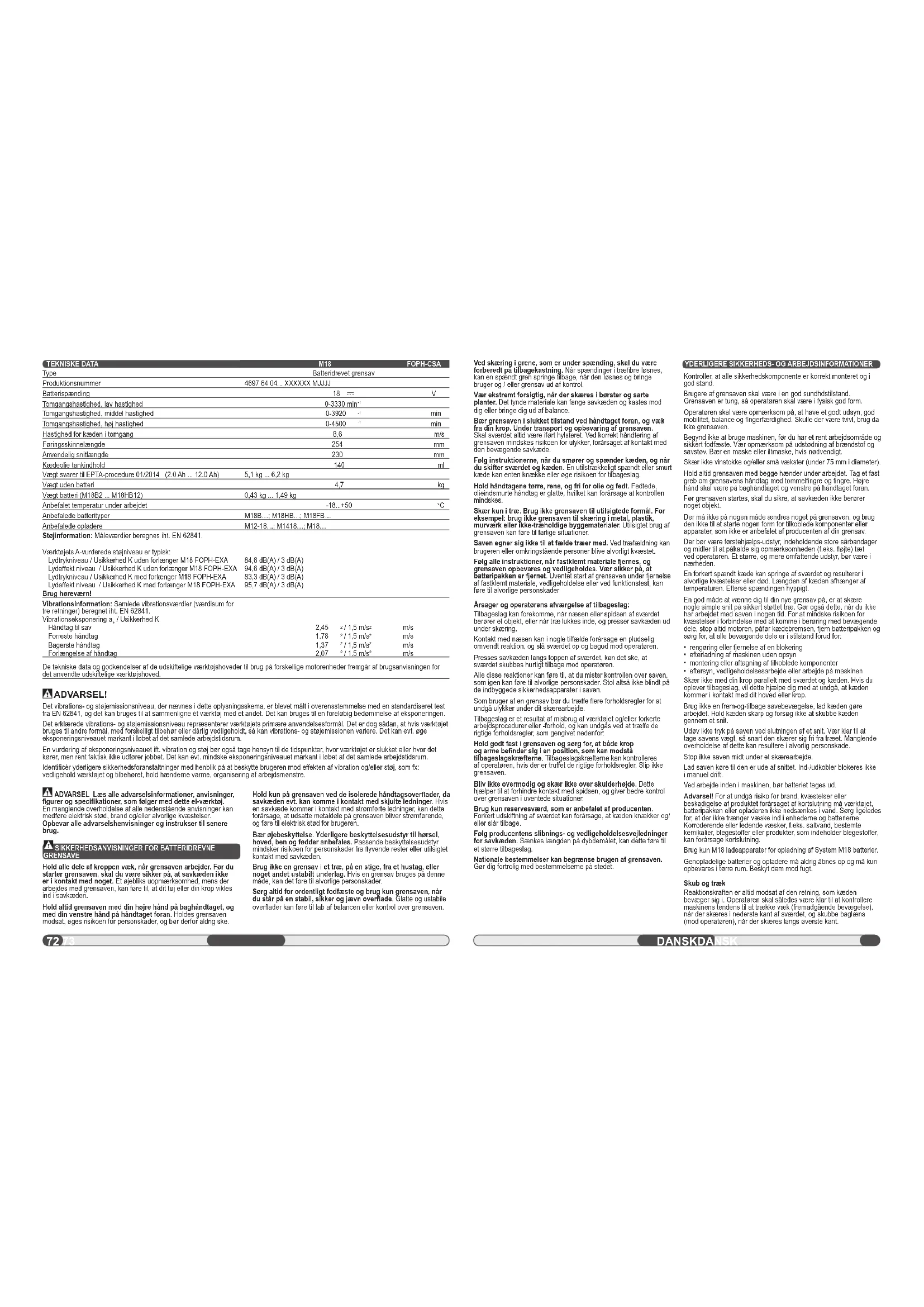

BRUGSANVISNING M18 FOPHCSA MILWAUKEE

Billedet viser det udskiftelige værktøjshoved M18 FOPH-CSA i kombination med Milwaukee-motorenheden M18 FOPH2. Debe udskiftelige værktøjshoved må kun anvendes i kombination med den viste motorenhed. Afhængigt af den pågældende udstyrspakke har du modtaget forskellige udskiftelige værktøjshoveder. Det er muligt at købe udskiftelige værktøjshoveder og motorenheder separat.

De følgende betjeningsinstrukser til motorenheden i forbindelse med det udskiftelige værktajshoved fremgår af den separate vejledning for motorenheden.

I tillælde af overhængende fare skal du hurtigt frigøre dig fra maskinen. For at gøre dette skal du åbne låsen og sætte maskinen ned. ∅v dig i hurtig frigørelse fra maskinen. Du må ikke smide maskinen fra dig, när du øver!

Hurtigbortkast:

Må ikke bruges til træfældning!

Stå ikke på stiger under arbeidet!

Savklingen skal være størne end træem

Arbedsraekkeløge írn. beskaaring.

THIS Osteobeholden der Finland und Kraft fyldt, efterfides kædeolie.

Stojinformation: Måleværdier beregnes iht. EN 62841.

Værktøjets A-vunderede stojniveau er typisk:

Lydtrykniveau / Usikkerhed K uden forlanger M18 FOPH-EXA	84,6 dB(A) / 3 dB(A)
Lydeffekt niveau / Usikkerhed K uden forlanger M18 FOPH-EXA	94,6 dB(A) / 3 dB(A)
Lydtrykniveau / Usikkerhed K med forlanger M18 FOPH-EXA	83,3 dB(A) / 3 dB(A)
Lydeffekt niveau / Usikkerhed K med forlanger M18 FOPH-EXA	95,7 dB(A) / 3 dB(A)

Brug hørevæml

Vibrationsinformation: Samlede vibrationsværdier (værdisum for

tre relninger) beregnet int. EN 62841.Vibrationsekspønering a, / Usikkerhed K
Handtag til sav	2,45	12 / 1,5 m/s ^2	m/s
Forreste håndlag	1,78	12 / 1,5 m/s ^2	m/s
Bøgerste håndlag	1,37	12 / 1,5 m/s ^2	m/s
Fortængelse af håndlag	2,07	12 / 1,5 m/s ^2	m/s

De tekniske data og godkendelser af de udskiftelige værktøjshoveder til brug på forskellige motorenheder fremgar af brugsanvisningen for det anvendte udskiftelige værktøjshoved.

ADVARSEL!

Det vibrations- og stojemissionsniveau, der novenes i dette opslenningskema, er blevet målt i overensstemmelse med en standardiseret test fra EN 62841, og det kan bruges til at sammenligne et værktal med et andet. Det kan bruges til en forelåbig bedømmelse af eksponeringen. Det erklærede vibrations- og stojemissionsniveau repræsenterer værktajets primære anvendelsesformål. Det er dog sådan, at hvis værktøjet bruges til andre format, med forskelligt bilbeher eller dagiv vedgeholdid, så kan vibrations- og stojemissionen variere. Det kan evt. øge eksponeringsniveauat markant i lebet af det samlode arbejdtsidrum.

En vurdering af eksponeringsniveauet i.l. vibration og støj ber også tage hensyn til de tidspunkter, hvor værktajet er slukket eller hvor del kører, men rent faktisk ikke udfører jobbet. Det kan evt. mindiske eksponeringsniveauet markant i løbet af det samlede arbejdstidernum. Identificier yderligere sikkerhedrsforanstaltninger med henblik på at beskytte brugeren som effekten af vibration ogfeller støj som fix: vedligeholé værktajet og tilbeharet, hold hændeme varne, organisering af arbejdsmønstre.

ADVARSEL Læs alle advarselsinformationer, anvisninger, figurer og specifikationer, som følger med dette el-værktøj. En manglende overholdelse af alle nedenstående anvisninger kan medføre elektrisk stad, brand ogsløker alvorlige kvæstelser. Opbevar alle advarselshenvisninger og instrukser til senere brug.

SIKKERHEDSANVISNINGER FOR BATTERIDREVNE GRENSAVE

Hold alle dele af kroppen væk, når grensaven arbejder. Far du starter grensaven, skal du være sikker på, at savkæden ikke er i kontakt med noget. Et øjebliks uopmærksomhed, mens der arbejdes med grensaven, kan føre til, at dit tøj eller din krop vikles ind i savkæden.

Hold altid grensaven med din højre hånd på baghåndtaget, og med din venstre hånd på håndtaget foran. Holdes grensaven modsat, øges nsikoen for personskader, og bør derfor aldrig ske.

Hold kun på grensaven ved de isolerede håndtagsoverflader, da savkæden evt. kan komme i kontakt med skjulte ledninger. Hvis en savkæde kommer i kontakt med stromforte ledninger, kan dette forårsage, at udsalte metaldele på grensaven bliver strømferende, og føre til elektrisk stad for brugeren.

Bær øjebeskyttelse. Yderligere beskyttelsesudstyr til hørsel, hoved, ben og fødder anbefales. Passende beskyttelsesudstyr mindsker risikoen for personskader fra flyvende rester eller utilsigtet kontakt med savkæden.

Brug ikke en grensav i et træ, på en stige, fra et hustag, eller noget andet ustabilt underlag. Hvis en grensav bruges på denne måde, kan det føre til alvorlige personskader.

Sørg altid for ordentligt fodfæste og brug kun grensaven, når du står på en stabil, sikker og jævn overflade. Glatte og ustabile overflader kan føre til tab af balancen eller kontrol over grensaven.

Ved skæring i grene, som er under spænding, skal du være forberedt på tilbagekastning. Når spændinger i trælibre løsnes, kan en spændt gren springe tilbage, når den løsnes og bringe bruger og i eller grensav ud af kontrol.

Vær ekstremt forsigtig, når der skæres i børster og sarte planter. Det tynde materiale kan fange savkæden og kastes mod dig eller bringe dig ud af balance.

Bær grensaven i slukket tilstand ved håndtaget foran, og væk fra din krop. Under transport og opbevarling af grensaven. Skal sværdet allid være iført hylsteret. Ved korekt handtering af grensaven mindskes risikoen for ulykker, forårsaget af kontakt med den bevægende savkæde.

Følg instruktionerne, når du smører og spænder kæden, og når du skifter sværdet og kæden. En utilstrækkeligt spændt eller smurt kæde kan enten knække eller øge risikoen for tilbageslag.

Hold håndtagene tørre, rene, og fri for olie og fedt. Fedtede, clielindsmurte håndtag er glatte, hviket kan forårsage at kontrollen mindskes.

Skær kun i træ. Brug ikke grensaven til utilsigtede formål. For eksempel: brug ikke grensaven til skæring i metal, plastik, murværk eller ikke-tråholdige byggematerialer. Utilsigtet brug af grensaven kan føre til farlige situationer.

Saven egner sig ikke til at fælde træer med. Ved træfældning kan brugeren eller omkringstående perscner blive alvorligt kvæstet.

Følg alle instruktioner, når fastklemt materiale fjernes, og grensaven opbevares og vedligeholdes. Vær sikker på, at batteripakken er fjornet. Uventel start af grensaven under fjernelse af fastklemt materiale, vedligeholdelse eller ved funktionstest, kan føre til alvorlige personskader

Årsager og operatørens afværgelse af tilbageslag:

Tilbageslag kan forekomme, när næsen eller spidsen af sværdet berører et objekt, eller när træ lukkes inde, og presser savkaeden ud under skæring.

Kontakt med näsen kan i nogle tilfælde forårsage en pludselig

omvendt reaktion, og sle sværdet op og bagud mod operatøre Presses savkæden langs toppen af sværdet, kan det ske, at sværdet skubbes hurtgt tilbage mod operatøren.

Alle disse reaktioner kan føre til, at du misler kontrollen over saven, som igen kan føre til alvorige personskader. Stol altså ikke blindt på de indbyggede sikkerhedsapparater i saven.

Som bruger af en grensav bør du træfle flere forholdsregler for at undgå ulykker under dit skærearbejde.

Tilbageslag er et resultat af misbrug af værktøjet ogrieller forkerte arbejdsprocedurer eller -forhold, og kan undgas ved at træffe de rigtge forholdsregler, som gengivet nedenfor.

og armie betindet sig fel position, som kan modsta tilbageslagskræfterne. Tilbageslagskræfterne kan kontrolleres af operatøren, hvis der er buffet de riglige forholdsregler. Slip ikke grensaven.

Bliv ikke overmodig og skær ikke over skulderhøjde. Dette hjælper til at forhindre kontakt med spidsen, og giver bedre kontrol over grensaven i uventede situationer.

Brug kun reservesværd, som er anbefalet af producenten. Forkert udskiftning af sværdet kan forårsage, at kæden knækker og/eller slår tilbage.

Følg producentens silbnings- og vedligeholdelsesvejledninger for savkæden. Sænkes længden på dyödemålet, kan dette føre til et stærre tilbageslag.

Nationale bestemmelser kan begrænse brugen af grensaven. Gør dig fortrolig med bestemmelserne på sledel.

YDERLIGERE SIKKERHEDS- OG ARBEJDSINFORMATIONER

Kontroller, at alle sikkerhedskomponente er korrekl monterel og i god stand.

Brugere af grensaven skal være i en god sundhdstilstand. Grensaven er lung, så operatøren skal være i fysisk god form.

Operstøren skal være opmærksom på, at have et godt udsyn, god mobilitet, balance og fingerfærdighed. Skulle der være tvivl, brug da ikke grensaven.

Begynd ikke at bruge maskinen, før du har et rent arbejdsområde og sikkert fodfæste. Vær opmærksom på udstødning af brændstof og savstøv. Bær en maske eller illmaske, hvis nødvendigt.

Skær ikke vinstokke og/eller små væksler (under 75 mm i diameter). Hold altid grensaven med begge hånder under arbejdet. Tag et fast greb om grensavens håndlag med tommelfingre og fingre. Højre hånd skal være på baghåndlaget og venstre på håndlaget foran.

Før grensaven startes, skal du sikre, at saykæden ikke berører nogel objekt.

Der må ikke på nogen måde ændres noget på grensaven, og brug den ikke til at starte nogen form for tilkoblede komponenter eller apparater, som ikke er anbefalet af producenten af din grensav.

Der bør være førstehjælps-udstyr. indeholdende store sårbandager og midler til at påkalde sig opmærksomheden (f.eks. fløjte) tæt ved operatøren. Et større, og mere omfattende udstyr, bør være i nærheden.

En forkert spændt kade kan springe af sværdet og resulterer i alvorlige kvæstelser eller død. Længden af kæden afnænger af temperaturen. Eftersé spændingen hyppigt.

En god mace at vænne dig til din nye grensav på, er at skære nogle simple snit på sikkert støttet træ. Gør også dette, når du ikke har arbejdel med saven i nogen tid. For at mindske risikoen for kvæstelser i forbindelse med at komme i berning med bevægende dele, stop atlid motoren, påfor kædebremsen, fjern batteripakken og sarg for, at alle bevægende dele er i stlistand forud for;

- rengøring eller fjemelse af en blokering - efterladning af maskinen uden opsyn

- montering eller aftagning af tilkoblede komponenter - eftersyn, vedligeholdelsesarbejde eller arbejde på maskinen Skær ikke med din krop parallellt med sværdet og kæden. Hvis du oplever tilbageslag, vil dette hjælpe dig med at undgå, at kæden kommer i kontakt med dit hoved eller krop.

Brug ikke en frem-og-tilbage savebevægelse, lad kæden gøre arbejctet. Hold kæden skarp og forsøg ikke at skubbe kæden gennem et snit.

Udav ikke tryk på saven ved slutningen af el snil. Vær klar til at tage savens vægt, så snart den skærer sig fri fra træet. Manglende overholdelse af dette kan resultere i alvorlig personskade.

Stop ikke saven midl under et skaerearbejde.

Lad saven køre til den er ude af snittet. Ind-ludkobler blokeres ikke i manuel drift.

Ved arbejde inden i maskinen, bar batteriet tages ud.

Advarsell For at undgå risiko for brand, kvæstelser eller beskadigelse af produktet forårsaget af kortslutning må værktøjet, batteripakken eller opladeren ikke nedsænkes i vand. Sørg ligeledes for, at der ikke trænger væske ind i enhederne og batterlerne. Korroderende eller ledende væsker, fiks. saltvand, bestemte kemikalier, blegestoffer eller produkder, som indeholder blegestoffer, kan forårsage kortslutning.

Brug kun M18 ladeapparater for opladning af System M18 batterier. Genopladelige batterier og opladere må aldning åbnes op og må kun opbevares i tørre rum. Beskyl dem mod fugt.

Skub og træk

Reaktionskraften er altid modsat af den retning, som kæden bevæger sig i. Operatøren skal således være klar til at kontrollere maskinens tendens til at frække væk (fremadgående bevægelse), når der skæres i nederste kant af sværdet, og skubbe bagløns (mod operatøren), når der skæres langs øverste kant.

F 20mm Reaktion rotationsrelming F 20mm Reaktion

Sav fastklemt under skærearbejdet

Stop grensen saven og der den sikker. Forsreg ikke at tvinge kæde og sværd ud af snittel, da kæden risikerer at knække, som sa kan svinge tilbage og ramme operåten. Denne situation forekommer normalt, fordi træst er støttel ukorrekt, hvilket vtinger snittet till at lukke under komprimering, hvorved klingerne klemmes. Hvis en justering af støllen ikke løsner sværd og kæden, sa brug traskiler eller en løflestang til at frigere saven. Forsreg aldrig at starte grensen, hvis sværdet allerede befinder sig i et snit eller i snitlugen.

Skøjtning / Slag

Hvis grensaven ikke borer sig ind i materialet under skærearbejdet, kan sværdet begynde at hoppe eller på farlig vis glide langs overf alden på stammen eller grønen, hvilket kan føre til kontroltab over grensaven. For at mindiske skøtning og slag, skal sæven altid bruges med begge hænder, samt der dannes en snitrille. Skær ærdrig sma, elaslike grene eller berster med din grensav. Deres stærnelse og it eksibilitet kan nemt forårsage, at sæven slår i mod dig, eller binder tilstrækkelig kraft til at forårsage et tilbageslag. Det bedste værktøj til den slags arbejde er en håndsav, beskæringsaals en øksø eller andet håndværktøj.

Personligt beskyttelsesudstyr (se side 16)

Bær altid en hjelm, når der arbejdes med maskinen. En hjelm, udstyret med et trådvisir kan mindske risikoen for skader på ansigt og hoved i tilfælde af tilbageslag. Bær høreværn. Støjen kan føre b i nedsat hørelse.

Personligt beskyitelsesudstyr i god kvalitet, som også bruges af professionelle håndværkere. kan mindske risikoen for skader på operatøren. De følgende dele bør bruges under arbejdet med maskinen:

Sikkerhedshjelm

∅jen- og ansigtsbeskyttelse

bør være CE-certili ceret og iht. EN 166 (for sikkerhedsbriller) eller EN 1731 (svejsevisirer)

Handsker

Benbeskyttelse (læderbenklæder)

bør være iht. EN 381-5, være CE-certifi ceret og yde allround beskyttelse

Kædesav sikkerhedsstøyler

bør være i ht, EN ISO 20345:2004 og være markeret med et skilt, som viser en kædesav, som er iht. EN 381-3. (Lejlighedsvise brugere bør være følt sikkerhedsstavler med gamacher og stålkapper til beskyttelse af tærne iht. EN 381-9, hvis underlaget er jævnt, og der derfor er en lille risiko for at snuble eller miste fodfæstet)

Kædesav jakker til beskyttelse af overkroppen

1 ADVARSEL! Følger af ukorrekt vedligeholdelse, fjernelse eller ændringer af sikkerhedsfunktioner som kædefanger, sværdet, lav-tilbageslag savkæden kan føre til, at

sikkerhedsfunktionerne ikke virker rigligt, og føre til øget fare for alvorlige kvæstelser.

Kæde med lavt tilbageslag

En kæde med lille tendens til bilageslag hjælper med at afværge situationer med bilageslag. Riveme (dyblemalene) foran på hver tak kan minimere kraften ved en tilbageslagsreaktion ved at forhindre takkene i at grave for dybt ind. Brug kun de reservesværd og kædekombinationer, som er anbefalet af producenten. Da savkæder er slebne, mister de noget af tendensen til bilageslag, og derfor bør ekstra forsighliged udvises. For din sikkerheds skyld, udskift savkæden, så snart skæreydelsen falder.

Sværd

Generelt udgør sværdnæser med ringe diametre en mindre risiko for tilbageslag. Du bar bruge et sværd og passende kæde, som lige præcis har den blstrækkelige længde til arbejdet. Længere sværd øger risikoen for kontrollab under savearbejdet. Eftersé kædespændingen jævnigt. Når der skæres små grene (kortere end sværdets fulde længde) har kæden tendens til at blive smidt af ved ukomekt spænding.

VEJLEDNING OM KORREKTE AFGRENINGS- OG TVÆRSNITSTEKNIKKER

Forståelse for kræfterne i træet

Nar man förslår de rindingsbestelte trykkrafter og belastninger inde i traet, kan man begrænse "fastklemningerne" eller i det mindste være forbredt på dem under savearbejdet. Spændinger i traet befyder, at fi brene trækkes fra und hannden, og hvis man saver i dotto område, vil "savillerilken" eller snittet være llibejelig til at abone sig, når saven går igennem. Hvis en stämme underståtes på en savbuk, og enden rager ud over enden uden understattelse, og der dereiter gensøres spænding på den ævensle overli adte som følge med åsning av åsning med åsning, vil fi brene blivu trukket. På samme måde vil stammets underside blive sammenpresset, så fi brene presses sammen. Hisv der forelages el snid i delte område, vil savillerilken have tendens til at lukke sig sammen under savmingen. Herved vil klingen blive fastklemt.

Beskæring (se billeder)

ADVARSEL! Hvis grenene, der skal beskæres, befinder sig uden for grensavens rækkevidde, skal du tilkalde en professionel gartner til at udføre beskæringen, da der ellers foreligger alvorlig risiko for personskade.

Beskæring er, når man skærer grene af et levende træ.

- Arbejd langsomt og hold altid maskinen fast med begge hænder om håndtaget. Sørg for at have sikkert fodfæste, og at vægten er ligeligt fordeit på begge ben.

- Stå aldrig på en stige under beskæringen, da dette er forbundet med eksirem fare. Överlad i så fald beskæringen til en professionel gartner.

- Under brug må over højre hånd, som holder motorenheden, ikke være hævet over brysthøjde. Hvis motorenheden holds højere end brysthøjde, er det svæt at kontrellere tilbageslag. Når du beskærer et træ, er det vigtigt først at save den del af grenen af, som rager ud, for at reducere grenens vægt, inden du lægger an til at save hovedgrenen af eller de grene, som sløber inde ved slammen. På den mæde undgår man, at barken på hovedgrenen solintrer.

- Det første snit udføres ved at save grenen en tredjedel over nedefra.

- Det andet snit bør udføres oppefra med henblik på at save grenen helt af. Det sidste snit lægges helt inde ved hovedgrenen og udføres rent, så barken kan vokse ud over såret og lukke det.

Trækkrog

Brug trækkrogen til at gribe fat om de afskårne grene og trække dem ud af trækronen.

Afgrening af et træ

Afgrening er at fjeme grene fra et fældet træ. Når der afgrenes, så lad lavere liggende store grene være til støtte af stammen over

jorden. Fjørn små grene i ét snit. Grene under spænding skal afskæres nede fra bunden for at undgå at fastklemme saven.

Savning af træ i spænd

Træ i spænd kan være alle former for stamme- og grenstykker, slubbe på rødder eller unge træer, som er spændt under vægten af nogel andet træ, således at del springer tilbage, hvis træel, der tynger fældes eller fjernes.

ADVARSEL! Spændt træ er farligt og kan ramme operatøren, og forårsage, at denne mister kontrollen over grensaven. Dette kan føre til alvorlige kvæstelser eller døden for operatøren. Dette skal udføres af uddannede brugere.

YDERLIGERE SIKKERHEDSOPLYSNINGER

I nogle regioner er der regler mod benytlelsen af maskinen. Kontakt dine lokale myndigheder for vejledning.

Lad aldrig børn eller ukyndige personer uden instruktioner bruge maskinen. Der kan være lokale bestemmelser for brugerens alder. Kontrollér før hver brug, at alle kontrol- og sikkerhedsapparater fungerer komplekt. Brug ikke maskinen, hvis "OFF" kontakten ikke stopper motoren.

Bær ikke løstsiddende tøj, korte bukser, eller smykker af nogen art. Langt har skal bindes op over skulderniveau, så det ikke risikerer at vikle sig ind i bevægelige dele.

Pas på udslyngede, fl yvende eller nedfaldende objekter. Hold alle omkringstående, som og dyr mindst 15 m væk fra arbejdsområdet. Uclær ikke arbejdet ved ringe lysforhold. Operatøren kræver et klart udsyn over arbejdsområdet for at identifi cere potentielle farer. Brugen af høreværn mindsker evnen til at høre adversler (rab eller alarmer). Operatøren skal være ekstra cprmærksom på, hvad der sker på arbejdsområdet.

Hvis der arbejdes med lignende værktæjer i nærheden, vil dette øge både risikoen for høreskader og for at andre personer kommer ind på dit arbejdsområde.

Sørg for godt fodfæste og balance. Arbejd ikke over hovedhøjde. Hvis der arbejdes over hovedhøjde, er der risiko for at miste balancen, og for tilbageslag.

Hold alle dele af din krop væk fra alle bevægende dele.

Eftersé grensaven før hver brug. Eftersé beljeningen af alle kontrollfunktioner. Eftersé for læse bolte, møtrikker osv, og kontrollér om alle sikkerhedskomponenter og håndtag sidder korrekt og sikkert. Udskift ødelagte dele før brug.

Ombyg ikke på nogen måde maskinen, eller bruge dele og tilbehør, som ikke er anbefalet af producenten.

ADVARSEL! Hvis maskinen tabes, og får et kraftigt slag eller hvis den begynder at vibrerere unormalt, skal den stoppes øjeblikkeligt og efterses for skader eller årsagen til rystelserne skal fi ndes. Alle ødelagte komponenter skal repareres korrekt eller udskiftes på en MILWAUKEE service station.

Opbrugte udskiltningsbatterier må ikke brændes eller kasseres sammen med alm. husholdningdaff ald. Milwaukee har en miljørigtig bortskaff else af gamle udskiltningsbatterier, henvend Dem til Deres forhandler.

Opbevar ikke udskiftningsbatterier sammen med metalgenstandeaf fare for korlslutning.

Brug kun M18 ladeapparater for opladning af System M18 batterier I tilfælde af en ekstrem belastning elle ekstrem temperatur kan der flyde batterivæske ud af at beskadiget batteri. Hvis De kommer i berøring med batterivæsken, skal den vaskes godt og grundigt af med vand og sæbe. I tilfælde af ejenkontakt, skal man mindst skylle ojneene godt og grundigt igennem i 10 minutter og omgående opsage en læge.

NEDSÆTTELSE AF RISIKO

Det er påvist, at vibrationer fra håndholdle værktejer kan bidrage til det såkaldte Raynaud's Syndrom hos nogle mennesker. Symptomerne omfætter rystelse, førelsløshed og hvide fi ngre, som normalt er synligt ved kulde. Arvelige faktorer, udsættelse for kulde og damp, kure, rygning og arbejdssudevelse tønkes alt sammen at bidrage til udviklingen af disse symptomer. Der kan forelages visse tillag for operatøren til mulig minimering af vibrationseffekterne:

Hold din krop varn, när det er koldt. Bær håndsker, när der arbejdes med enheden for at holde hænder og håndled varme.

Efter hver arbejdsperiode, skal der laves øvelser for at stimulere blodomlobet.

Tag hyppige pauser under arbejdet. Begræns maengden af udsætlielse pr. dag.

Beskyttelseshandsker fra professionelle kædesavsforhandlere er specielt designet til kædesavsbrug, og yder beskyttelse, et godt greb, samt mindskerr følgeme af håndtagsvibration. Disse handsker skal være iht. EN 381-7 og være CE-certifi cerede.

Hvis du oplever nogle af symptomerne på denne tilstand, skal brugen ophøre øjeblikkeligt og en læge opsøges.

ADVARSEL! Skader kan forårsages, eller forværes af forlængel brug af et værkløj. Når el værkløj bruges længere end tilsigtet, så hold jævnlige pauser.

TRANSPORT OG OPBEVARING

Slop maskinen. og lad den køle af, inden den opbevares eller transporteres. Tag batteriet ud af produktet.

Afrens alle fremmedlegemer fra produktet. Opbevar den på et køligt, tør og godt ventileret sled utigængeligt for børn. For at være på den sikre side, skal batteriet opbevares separat fra produktet. Opbevar motorsaven på afstand af ætsende midler som f.eks. havekemikalier og optøningssalt. Må ikke opbevares udendørs.

Sæt sværdets beskyttelsesskærm på det udskiftelige værktøjshoved til opbevaring eller under transport.

Til transport skal man sikre maskinen, så den ikke kan bevæge sig eller vælle; dette for at forebygge personskader eller skader på maskinen.

RESTRISICI

Selv ved korrekl brug kan alle restrisici ikke udelukkes. Brugen kan medføre følgende farer, som operatøren bør være særlig opmærksom på:

- Risiko for personskade ved kontakt med savklingen. Kontakt med savklingen kan forårsage alvorlig personskade. Lad ikke savklingen ligge i nærheden af dig selv eller andre personer. Sæt kædebeskytlølsen på savklingen, när saven ikke er i brug.

- Kvæstelser, som forarsages af vioration. Hold maskinen fast i de dertil beregnede greb og begræns arbeids- og ekspositionsliden.

• Støjbelastning kan medføre høreskader.

Brug hørevæm og begræns ekspositionstiden.

- ∅jenskader på grund af snavsparlikler. Brug altid beskyttelsesbriller, faste lange bukser, handsker og fast fodtøj.

TILTÄENKT FORMAL

Den batteridrevne grensav er udelukkende beregnet til anvendelse i del fri.

Grensaven egner sig ikke til træfaeldning!

Af sikkerhedsmæssige årsager skal du altid holde grensaven fast mod begge hænder, nár den er i brug.

Grensaven er beregnet til skæring af kviste, stammer, brændeknuder og bjælker med en diameter, som passer til sværdets skærelængde. Grensaven er kun beregnet til skæring af træ.

Grensaven må ikke anvendes til formål, som ikke er omfattet af de anførte betingelser for anvendelse. Den må ikke anvendes til arbejde, som skal udføres af professionelle gartnere. Grensaven

ma ikke anvendes af børn eller personer, som ikke bærer passende personligt sikkerhedsudstyr eller beklædning.

ADVARSELI Når grensaven bruges, skal sikkerhedsbestemmelserne folges. Mht. din egen og omkringstäendes sikkerhed, skal du læse og helt forstå denne vejledning, før der arbejdes med grensaven. Du ber deltage i professionelle sikkerhedskurser vedr. brugen, præventionstiltag, forstehjælp, og vedligeholdelse af grensave. Opbevar venligst denne vejledning på et sikkert sted for senere brug.

ADVARSEL! Grensave er potentielt farligt værktøj. Ulykker i forbindelse med brugen af grensave resulterer ofte i tab af lemmer og liv. Det er ikke kun grensaven, som er en kilde til fare. Nødfaldende grene, omstyrtende træor, og rullende stammer kan alt sammen slå ihjel. Tommer med sygdom eller råd udgør en yderligere fare. Du skal vurdere din evne til at fuldføre din opgave sikkert. Ved nogen tvivl, skal opgaven overlades til en ekspert.

Dette produkt må kun anvendes i overensstemmelse med forskriftsmæssig brug.

BEMÆRKNINGER VEDR∅RENDE LI-ION-BATTERIER

Brug af Li-ion-batterier

Batterier, der ikke har været brugt i længere tid, efterlades inden brug.

Ved temperaturer over 50°C forminskes batteriets effekt. Undga direkte sollys og stærk varme.

Tislulningskontakterne på cplader og udkiftningsbaltener skal holdes rene.

For at opnå en optimal levetid skal de genopladelige batterier oplades fuidt efter brug.

For at sikre en så lang levetid som muligt skal batterierne tages ud af opladeren, nar de er fuldt opladet.

Skal batterierne opbevares længere end 30 dage: Opbevar batteriet på et sied med en temperatur under 27 °C. Opbevares ved ca. 30%-50% af ladetilstanden. Batteri skal genoplades hver 6, måned.

Overbelastningsbeskyttelse vedrørende Li-lon-batterier

Overbelastes batteret på grund af meget hajt strømforbrug, f.eks. som følge af ekstremt haje drejningsmomenter, pludseligt stop eller kortslutning, vibrerer el-værktæjet i 5 sekunder, ladeindikatoren blinker, og el-værktæjet slukker af sig selv. For at tænder igen slippes trykknappen, hvorefter du tænder el-værktæjet igen.

Ved ekstreme belasninger bliver batteriet for varmt. I så fald blinker alle lamper på ladeindikatoren, indtil batteriet er kølet af. Når ladeindikatoren går ud, kan arbejdet genoptages.

Transport af Li-ion-batterier

Lithium-batterier er omfattet af lovgivningen om transport af farligt gods.

Transporten af disse batterier skal ske under overholdelse af lokale, nationale og internationale regler og bestemmelser.

- Forbrugere må transportere disse batterier på veje uden yderligere krav. - Den kommercielle transport af lithium-batterier ved speditionsli rmaer er omfattet af regleme for transport af farligt gods. Forberedelsen af forsendelse og transport må kun udføres af tilsvarende trænede personer. Den samlede proces skal følges af faqfolk.

Følgende punkter skal overholdes ved transport af batterier:

- Sørg for at batteripakken ikke kan bevæge sig inden for omballagen.

- Beskadigede eller lækkende batterier må ikke transporteres.

Kontakt dit speditionsfirma for at få yderligere oplysninger

VEDLIGEHOLDELSE

Indsmøring af kæden med olie (se billeder)

ADVARSEL! Arbejd aldrig uden kædesmøremiddel. Hvis savkæden løber uden smøremiddel, kan sværd og savkæde blive ødelagt. Det er vigtigt at kontrollere olieniveauet i beholderen jævnligt, og før grensaven bruges.

Sørg for, at tanken er mindsl 1/4 fyldt. for at sikre, at der er nok olie til arbejdet.

Bemærk: Det anbefales at anvende en vegetabilsk baseret kædeolie ved beskaering af træer. Mineraloilie kan skade træeme. Brug aldrig spildolie, clie til køretøjer eller meget tykke olier. Disse kan ædelægge grensavon.

Renger overfl aden omkring tankdækslet for at undga urenheder. Justering af kædespændingen (se billeder)

ADVARSEL! Savkæden er skarn. Bær altid

beskyttelseshandsker när der udføres vedligeholdelsesarbejde på kæden.

Kædespændingen er korrekt, hvis afstanden mellem takkerne i kæden og sværdet er på ca. 3 mm. Træk kæden ned mod midten af den lavere side af sværdet (væk fra sværdet) og mål afstanden mellem sværd og kædetakker.

Tighten monteringsmotrikkeme til sværdel ved at dreje mod urels retrning.

Bemærk: Køden må ikke overspændes - for meget spænding kan føre overbelasning og føre til forkortalse al kædens levelid og ødeleggelse af sværdet. Nye kæder kan evt. strække og lesne sig under den første brug. Fjør batteripakken og efterse kædspeændingen hyppget i løbel af de første timers brug. Kædens temporatur stiger ved almindeligt arbejde, hvilket får kædon til at strække sig. Eftersé kædspeændingen jævnligt og justör som påkrævet. Spændes kæden, mens den er varm, er den måske for siram efter afkeling. Varer sikker på, at kædspeændingen er korrukt justeret, som specifi ceret i disse instruktioner.

Kæde og skinne

Nogle timer efter brug tages motorafskæmningen, styreskinnen og kæden af og rengøres med en blød børste. Sørg for, at smøreåbningen på skinnen ikke er snavset. Nar kæden udskilles, anbefales det at klappe kædeskinnen ud nedefra og op.

Vedligeholdelsesskema

Nedenstående arbejde skal gennemferes mindst én gang om dagen.

Kædesmøremiddel Før hver brug

Kædespænding Før hver brug, og hypolgt

Kædeskarphed For hver brug, synskontrol

For beskadigede dele For hver brug, synskontrol

For løse Før hver brug. Eftersé og rens fastgøreleskomponenter

Sværd Efter hver brug. Eftersø og rens

Hele saven Hver gang grensaven har været i

brug i 5 timer, skal følgende punkter kontrolleres

TILBEH∅R

Brug kun Milwaukee-übehør og Milwaukee-reservedele. Komponenter, hvor udskiftningsproceduren ikke er beskrevet, skal skifties ud hos et Milwaukee-servicested (se brochure garanti/ kundeserviceadresser).

Hvis del er nødvendigt, kan der bestilles en sprængskilse af værktøjet. Angiv herved venligst maskintypen samt det sekscilrede nummer på mærkepladen og bestil tegningen hos din ickale kundeserviceafdeling eller direkte hos Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Tyskland.

Reservedele (sværd og kæde)

Kæde 4932471329 Sværd 4932450170

SYMBOLER

Laas brugsanvisningen omhyggeligt inden bruglagning.
BEMAERK! ADVARSEL! FARE!
Ved arbejde inden i maskinen, bør batteriet tages ud.
Brug beskytlelseshandsker!
Brug altid sikkerhedstoj og fast fodtøj.
Brug sikkerhedshjelm. Brug hørevæm. Brug beskyttelsesbriller
Hold altid saven fast med begge hænder om handtagene, nar den er i brug.
Anvend beskyttelsestoj på overkroppen.
Anvend benbeskyttelse.
Ornkringstaende personer skal overholde en sikkerhedsafstand på mindst 15 m. når grensaven er i brug.
Saven skal altid være mindst 15 m væk fra strømledninger.
Undgå at røre ved spischen på skinnen.
FARE Pas på tilbageslag.
Kædeoliebeholder.

+0 - n₀ V CE UK CA 001 EAC

Kædens løberetning.

Indstilling af kædespaending.

Må ikke anvendes i regnvejr og lad aldrig enheden ligge ude i regnvejr.

Udtjente batterier, aff ald af elektrisk og elektronisk udstyr må ikke bortskaffes sammen med husafald. Udtjente batterier, aff ald af elektrisk og elektronisk udstyr skal insdamles og bortskaff es særskilt. Fjern udjtente batterier, udjtente akkumulatoror og lysmøller fra udstyr. indel del bortskaff es. Spørg eller engrgstationlser og insdamlingssteder hos de lokale myndigheder eller din fagforhandler. Alt efter de lokale bestenmelser kan detailhandling være forpliglede til gratis at tage brugte batterier, aff ald af elektrisk og elektronisk udstyr tilbage. Bidrag til at nedbringe behovet for ræmataler ved at genbruge og genanvende dine udjtente batterier, aff ald af elektrisk og elektronisk udstyr. Udtjente batterier (lesar lithium-cn-batterier), aff ald af elektrisk og elektronisk udstyr indeholder værdifulde, genanvendeige materialer, som kan have en negativ eff ekt på miljøet og dit helbred ved ikke miljønglig bortskaffelse. Slet inden bortskaff eisen personrelaterede data, som målle finde sende sig da til afdald af udstyr.

Omdrejningstal, ubelastet

Spænding

Javnström

Europæisk overensstemmelsosmærke

Britisk overensstemmelsesmaerkning

Ukrainsk konformitetsmærke

EurAsian overensstemmelsesmærke.

brug i 5 timer, skal følgende punkter kontrolleres

2、本次股东大会的召集人和召集人

[Non-Text]

[Non-Text]

[Non-Text]

(2)

(1) AD = BD = 1

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

Indsmøring af kæden med olle (se b)

ADVARSEL! Arbejd aldrig uden kædesmæremiddel. Hvis savkæden løber uden smæremiddel, kan sværd og savkæde blive ødelagt. Det

er vigtigt at Konsolidare ostenveadet Tue

grensaven druges.

Sara for, at napkan or mindel 1/4 bildt. Ic

tál arbeidet

e. arcsjoc.

Bemærk: Det anbefales at anvende en vegetabilsk baseret

kædeolie ved beskæring af træer. Mineraloilie kan skade træeme.

Brun aldri spildolie, clie til karaleier eller menet bikkaplier. Disse

kan adelavage orensaven

Rengør overfl. aden omkring tankdækslet for at undoa urenheder.

Justening at Kædospændingen (se Billeder)

■

ADVARSEL! Savkæden er skarn. Bær altid

bealottelagbondeker sär des väferes vedligeboldelagesreide på

Kædespændingen er korrekt, hvis afstanden mellem takkerne

karden on sværdel er på ra 3 mm. Træk karden ned mod midten

Hellen avord og mobelakke.

Tighten monteringsmotrikkene til sværdel ved at dreie mod urels

reluing

•

Bemærk: Kæden må ikke overspænces - for meget spænding

kan føre overbelasning og føre til forkortelse af kædens leveli

og odelængelse af sværdet. Nve kæder kan evt. strække og

lesne sig under den første brug. Fiern batterinakken og efterse

kandorsandirvan hyponat i label ai de fremtaj limper knup. Kandens

at stuckke sig. Enteret kækcsplendigen jøvningt og juster som

pakrævet. Spændes Kaden, liens den er van, er den maske for

strain eller ankeling. Vær sikker på, at kædespaendingen er komrek

og korden af og rengaros mod en blad barre. Sare for, et

og kalden af og tengbrde med en slid børste. Ostig for, at

Smbredlingen på skinnem links of shavset. Val. Kadden auskitas,

andetales det at Kappé Kædeskinnen og Nedeira og op.

(二) 本次股东大会的召集和召开程序

Vedligenholdelsesskema

Nedenstående arbeide skal gennemferes mindst én gang om

doses

dagen.

Kædesmøremiddel For hver brug

(No text)

Kædespænding Før hver brug, og hvos

(1) (2) (3)

Det typiske A-bedømte støynivæt for maskinen er:

Lydtrykknivä / Usikkerhet K uten forlengelse M18 FOPH-EXA	84,6 dB(A) / 3 dB(A)
Lydeffektnivä / Usikkerhet K uten forlengelse M18 FOPH-EXA	94,6 dB(A) / 3 dB(A)
Lydtrykknivä / Usikkerhet K med forlengelse M18 FOPH-EXA	83,3 dB(A) / 3 dB(A)
Lydeffektnivä / Usikkerhet K med forlengelse M18 FOPH-EXA	95,7 dB(A) / 3 dB(A)

Bruk hørselsvern!

Ta ut vekselbatteriet før du arbeider på maskinen

Kiede med lay risiko for kast

Lagre batteripakken på et törl sled ved en lernperatur på under 27 °C.

Lagre batteriet ved en oppladningstilstand på ca. 30%-50%.

Følgende punkter skal tas hensyn til ved transport:

OBS: Det anbefales à bruke vegetabilsk kjedeolje när du beskjærer trær. Mineralsk olje kan skade træme. Bruk aldri spillolje, bilolje eller veldig tykk olje. Dette kan ødelegge grensagen.

følgende punkter kontrolleres

TILBEH∅R

Bruk kun Milwaukee tilbehør og Milwaukee reservedeler. Komponenter der utskilfning ikke er beskrevet skal skiftes ut hos Milwaukee kundeservice (se brosjyre garantikundeserviceadresser). Ved behov kan det fås en eksplosjonstegning av apparatet hos kundeservice eller direkte hos Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnendon, Germany ved angivelse av maskinens type og det sekstallige nummeret på maskinens skilt.

Ta ut vekselbatteriet før du arbeider på maskinen

Bruk vemehansker!

Utstyret má holdes på minst 15 m avstand fra

strømledninger.

Vi erklærer som producent og eneansvarlig, at produktet, der er beskrevel under "Tekniske data", opfylder kravene i alle relevante forordninger og direktver som navnt nedenfor og at nedenstående harmoniserede standarder er blevet anvendt.

EU-SAMSVARSERKLÆRING
