| Produkttype | Trådløs metalsav |
| Mærke | Milwaukee |
| Model | M18 FMCS502X |
| Batterispænding | 18 V (Li-ion) |
| Tomgangshastighed | 3900 min⁻¹ |
| Klingediameter | 150 mm |
| Klingeboring | 20 mm |
| Klingetykkelse | 1,3 mm |
| Antal tænder | 34 |
| Maksimal skærekapacitet (stål) | 6,5 mm |
| Maksimal skærekapacitet (rør) | ∅ 57 mm |
| Maksimal skærekapacitet (profiler) | 57 mm |
| Vægt (med batteri 2,0-9,0 Ah) | 2,5 - 3,2 kg |
| Driftstemperatur | -18°C til +50°C |
| Lydtryksniveau | 98,1 dB(A) (K=3 dB) |
| Lydeffektsniveau | 109,1 dB(A) (K=3 dB) |
| Vibration (metalskæring) | 2,37 m/s² (K=1,5 m/s²) |
| Elektrisk bremse | Ja (stop på ca. 3 sekunder) |
| Kompatible batterier | M18B... (Li-Ion) |
| Kompatible opladere | M12-18..., M1418 C6 |
| Skærematerialer | Stål, metalrør, profiler, aluminium, plader |
| Vedligeholdelse | Rengør med en tør klud, fjern savsmuld regelmæssigt |
| Sikkerhed | Nedre beskyttelseskappe, isolerede grebsoverflader, tændingslås |
Ofte stillede spørgsmål - M18 FMCS502X MILWAUKEE
Brugerspørgsmål om M18 FMCS502X MILWAUKEE
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Elektrisk sav i PDF-format gratis! Find din vejledning M18 FMCS502X - MILWAUKEE og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. M18 FMCS502X af mærket MILWAUKEE.
BRUGSANVISNING M18 FMCS502X MILWAUKEE
Isolerede gribeflader
Isolert gripeflate
Isolerad greppyta
Eristetty tarttumapinta

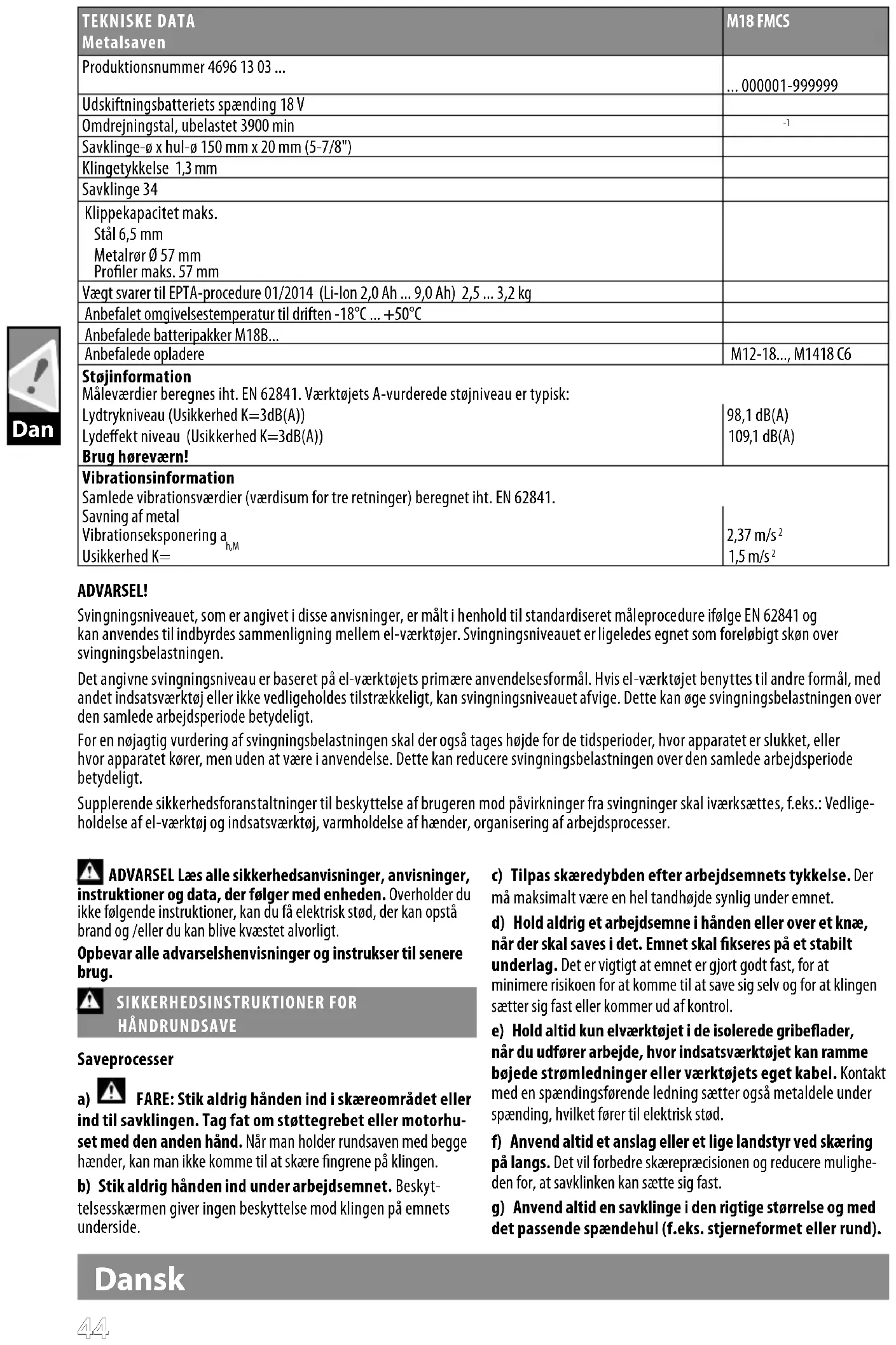

| TEKNISKE DATAMetalsaven | M18 FMCS |
| Produktionsnummer 4696 13 03 ... | ... 000001-999999 |
| Udskiftningsbatteriets spænding 18 V | |
| Omdrejningstal, ubelastet 3900 min | -1 |
| Savklinge-ø x hul-ø 150 mm x 20 mm (5-7/8") | |
| Klingetykkelse 1,3 mm | |
| Savklinge 34 | |
| Klippekapacitet maks.Stål 6,5 mmMetalrør ∅ 57 mmProfiler maks. 57 mm | |
| Vægt svarer til EPTA-procedure 01/2014 (Li-lon 2,0 Ah ... 9,0 Ah) 2,5 ... 3,2 kg | |
| Anbefalet omgivelsestemperatur til driften -18°C ... +50°C | |
| Anbefalede batteripakker M18B... | |
| Anbefalede opladere | M12-18..., M1418 C6 |
| StøjinformationMåleværdier beregnes iht. EN 62841. Værktøjets A-vurderede støjniveau er typisk: | |
| Lydtrykniveau (Usikkerhed K=3dB(A)) | 98,1 dB(A) |
| Lydeffekt niveau (Usikkerhed K=3dB(A)) | 109,1 dB(A) |
| Brug høreværn! | |
| VibrationsinformationSamlede vibrationsværdier (værdisum for tre retninger) beregnet iht. EN 62841.Savning af metalVibrationseksponering a_h,M Usikkerhed K= | 2,37 m/s ^2 1,5 m/s ^2 |
ADVARSEL!
Svingningsniveauet, som er angivet i disse anvisninger, er målt i henhold til standardiseret måleprocedure ifølge EN 62841 og kan anvendes til indbyrdes sammenligning mellem el-værktøjer. Svingningsniveauet er ligeledes egnet som foreløbigt skøn over svingningsbelastningen.
Det angivne svingningsniveau er baseret på el-værktøjets primære anvendelsesformål. Hvis el-værktøjet benyttes til andre formål, med andet indsatsværktøj eller ikke vedligeholdes tilstrækkeligt, kan svingningsniveauet afvige. Dette kan øge svingningsbelastningen over den samlede arbejdsperiode betydeligt.
For en nøjagtig vurdering af svingningsbelastningen skal der også tages højde for de tidsperioder, hvor apparatet er slukket, eller hvor apparatet kører, men uden at være i anvendelse. Dette kan reducere svingningsbelastningen over den samlede arbejdsperiode betydeligt.
Supplerende sikkerhedsforanstaltninger til beskyttelse af brugeren mod påvirkninger fra svingninger skal iværksættes, f.eks.: Vedligeholdelse af el-værktøj og indsatsværktøj, varmholdelse af hænder, organisering af arbejdsprocesser.
ADVARSEL Læs alle sikkerhedsanvisninger, anvisninger, ruktioner og data, der følger med enheden. Overholder du følgende instruktioner, kan du få elektrisk stød, der kan opstå d og /eller du kan blive kvæstet alvorligt.
Opbevar alle advarselshenvisninger og instrukser til senere brug.
SIKKERHEDSINSTRUKTIONER FOR HÅNDRUNDSAVE
Saveprocesser
a) FARE: Stik aldrig hånden ind i skæreområdet eller ind til savklingen. Tag fat om støttegrebet eller motorhuset med den anden hånd. Når man holder rundsaven med begge hænder, kan man ikke komme til at skære fingrene på klingen.
b) Stik aldrig hånden ind under arbejdsemnet. Beskyttelsesskærmen giver ingen beskyttelse mod klingen på emnets underside.
c) Tilpas skæredybden efter arbejdsemnets tykkelse. Der må maksimalt være en hel tandhøjde synlig under emnet.
d) Hold aldrig et arbejdsemne i hånden eller over et knæ, när der skal saves i det. Emnet skal fikseres på et stabilt underlag. Det er vigtigt at emnet er gjort godt fast, for at minimere risikoen for at komme til at save sig selv og for at klingen sætter sig fast eller kommer ud af kontrol.
e) Hold altid kun elværktøjet i de isolerede gribeflader, när du udfører arbejde, hvor indsatsværktøjet kan ramme bøjede strømledninger eller værktøjets eget kabel. Kontakt med en spændingsførende ledning sætter også metaldele under spænding, hvilket fører til elektrisk stød.
f) Anvend altid et anslag eller et lige landstyr ved skæring på langs. Det vil forbedre skærepræcisionen og reducere muligheden for, at savklinken kan sætte sig fast.
g) Anvend altid en savklinge i den rigtige størrelse og med det passende spændehul (f.eks. stjerneformet eller rund).
Dansk
Savklinger, der ikke passer til monteringsdele på saven, vil køre ujævnt og kan nemt få maskinen til at gå ud af kontrol.
h) Anvend aldrig beskadigede eller forkerte underlagsskiver eller skruer til savklingen. Underlagsskiver og skruer til savklinger bliver konstrueret specielt til den enkelte sav, så man opnår optimal ydelse og driftssikkerhed.
Årsager til og undgåelse af kast (kickback):
- kast betyder en pludselig reaktion på grund af at savklingen er klemt fast, sætter sig fast eller er monteret forkert, og som bevirker, at man mister kontroller over saven, der bliver løftet opad og ud af arbejdsemnet og bliver slynget op mod brugeren;
- hvis klingen binder eller sætter sig fast i savsnittet, der lukker sig, bliver den blokeret, og motorkraften slynger maskinen tilbage mod brugeren;
- hvis savklingen drejes eller rettes forkert ind i savsnittet, kan tænderne i den bageste del af savklingen bide sig fast i arbejdsemnets overflade, og derefter vil klingen arbejde sig ud af snittet og saven blive slynget tilbage mod brugeren.
Et kast (kickback) opstår som følge af forkert brug eller misbrug af maskinen. Det kan undgås ved at tage nedenstående forholdsregler.
a) Hold fast på saven med begge hænder og hold armene i en stilling, hvor De kan opfange styrken fra et kast. Stå altid på den ene side af savklingen, savklingen må aldrig stå på linje med kroppen. Ved et kast kan rundsaven springe bagud, men brugeren kan opfange tilbageslagskraften, hvis man forholder sig rigtigt.
b) Hvis savklingen binder eller savningen skal afbrydes af en anden grund, så slip start-/stop-kontakten og lad saven blive siddende i emnet, indtil savklingen står helt stille. Prøv aldrig på at tage saven ud af emnet eller at trække den tilbage, så længe savklingen bevæger sig eller der er risiko for kast. Find ud af, hvorfor savklingen har sat sig fast, og træf egnede forholdsregler, så det ikke kan ske igen.
c) Når man igen vil starte en sav, som har sat sig fast i emnet, skal savklingen centreres i savsnittet, hvorefter man kontrollerer, at savtænderne ikke har sat sig fast i emnet. Hvis savklingen binder, kan den arbejde sig ud af arbejdsemnet og forårsage et kast, når man starter saven igen.
d) Store plader skal afstøttes for at mindske risikoen for kast, på grund af at savklingen sætter sig fast. Store plader har en tendens til at bøje ned i midten på grund af deres egenvægt. Plader skal afstøttes på begge sider, både i nærheden af savsnittet og ved pladens kant.
e) Anvend aldrig en sløv eller beskadiget savklinge. En savklinge med sløve eller forkert rettede tænder giver et smal savsnit, som kan give en for høj friktion, få klingen til at sætte sig fast og forårsage kast.
f) Skæredybden og skærevinklen skal indstilles og spændes fast, før man begynder at save. Hvis indstillingen ændres under savningen, kan savklingen sætte sig fast og der kan opstå kast.
g) Vær især forsigtig, hvis der skal udføres et „dyksnit“ i et uoverskueligt område, f.eks. i en eksisterende væg. Savklingen, der skal dykke ned, kan blive blokeret i skjulte genstande og give kast.
Den nederste beskyttelsesskærm funktion
a) Kontroller først, om den nederste beskyttelseskappe lukker korrekt, hver gang maskinen skal bruges. Anvend aldrig saven, hvis den nederste beskyttelseskappe ikke kan bevæges frit og ikke lukker sig øjeblikkeligt. Den nederste beskyttelseskappe må aldrig klemmes eller bindes fast i åbnet stilling. Hvis saven falder ned ved et uheld, kan den nederste beskyttelseskappe blive bøjet. Åbn beskyttelseskappen med tilbagetrækshåndtaget og overbevis Dem om, at den kan bevæges frit og hverken berører savklingen eller andre dele ved alle skærevinkler og -dybder.
b) Kontroller af fjedrene til den nederste beskyttelses-kappe fungerer ordentlig. Få udført service på maskinen, før den bruges igen, hvis den nederste beskyttelseskappe og fjederen ikke fungerer korrekt. Den nederste beskyttelseskappe kan gå trægt, hvis der er beskadigede dele, klæbrige rester eller
c) Den nederste beskyttelseskappe må kun åbnes manuelt i forbindelse med specielle snit, f.eks. „dyk – og vinkelsnit“. Åbn den nederste beskyttelseskappe med tilbagetræks-håndtaget og slip håndtaget igen, så snart savklingen er trængt ned i arbejdsemnet. Ved alle andre former for savning skal den nederste beskyttelseskappe fungere automatisk.
d) Læg aldrig saven fra Dem på et arbejdsbord eller på jorden, uden at den nederste beskyttelseskappe dækker savklingen. En ubeskyttet savklinge med efterløb vil få saven til at flytte sig baglæns og vil save i alting, der kommer i vejen for den. Derfor er det vigtigt at holde øje med savens efterløbstid.
Yderligere sikkerheds- og arbejdsinformationer
Bær høreværn. Støjen kan føre til nedsat hørelse.
Brug beskyttelsesudstyr. Bær altid sikkerhedsbriller, når du arbejder med maskinen. Vi anbefaler desuden brug af personlig beskyttelsesudrustning, såsom støvmaske, sikkerhedshandsker, fast og skridsikkert skotøj, hjelm og høreværn.
Støv, som opstår under arbejdet, er ofte sundhedsfarligt og bør ikke trænge ind i kroppen. Benyt egnet åndedrætsværn.
Savklinger, som ikke svarer til data i denne brugsanvisning, må ikke anvendes.
Vælg en savklinge, som passer til det emne, der skal skæres over.
Den tilladte hastighed for indsatsværktøjet skal mindst være så høj som den maksimale hastighed, der er angivet på elektroværktøjet. Slibeskiver må ikke indsættes
Ind-/udkobler blokeres ikke i manuel drift.
Undgå ved en tilpasset fremføringshastighed en overopvarmning af savklingens tænder.
Brug kun M18 ladeapparater for opladning af System M18 batterier. Udskiftningsbatterier og opladere må ikke åbnes og skal opbevares i tørre rum. Beskyt dem mod fugtighed.
ADVARSEL! For at undgå risiko for brand, kvæstelser eller beskadigelse af produktet forårsaget af kortslutning må værktøjet, batteripakken eller opladeren ikke nedsænkes i vand. Sørg ligeledes for, at der ikke trænger væske ind i enhederne og batterierne. Korroderende eller ledende væsker, f.eks. saltvand, bestemte kemikalier, blegestoffer eller produkter, som indeholder blegestoffer, kan forårsage kortslutning.
ELEKTRISK BREMSE
Når trykkontakten slippes, stoppes savklingen i løbet af ca. 3 sekunder af den elektriske bremse.
Der kan imidlertid være en forsinkelse fra det tidspunkt, hvor du udløser aftrækkeren, og til bremserne slår til. Maskinen kan ikke bremse, hvis strømmen afbrydes.
Først når savklingen er standset helt, må saven trækkes ud af emnet.
TILTÄENKT FORMÅL
Metalsaven benyttes til at save lige snit i forskellige former for metal som f.eks. metalprofiler (UniStrut), rør, stativkonstruktioner til gipsplader, kabelkanaler, aluminiumsprofiler osv.
BATTERI
Udskiftningsbat terier, der ikke har været brugt i længere tid, efterlades inden brug.
Ved temperaturer over 50°C forminskes batteriets effekt. Undgå direkte sollys og stærk varme.
Tilslutningskontakterne på oplader og udkiftningsbatterier skal holdes rene.
For at opnå en optimal levetid skal de genopladelige batterier oplades fuldt efter brug. Udskiftningsbat terier, der ikke har været brugt i længere tid, efterlades inden brug.
For at sikre en så lang levetid som muligt skal batterierne tages ud af ladeaggregatet efter opladning.
Skal batterierne opbevares længere end 30 dage:, Temperatur ca. 27°C i tørre omgivelser., Opbevares ved ca. 30%-50% af ladetilstanden., Batteri skal genoplades hver 6. måned.
Opbrugte udskiftningsbatterier må ikke brændes eller kasseres sammen med alm. husholdningdaffald. Milwaukee har en miljørigtig bortskaffelse af gamle udskiftningsbatterier, henvend Dem til Deres forhandler.
Udskiftningsbatterier og opladere må ikke åbnes og skal opbevares i tørre rum. Beskyt dem mod fugtighed.
I tilfælde af en ekstrem belastning elle ekstrem temperatur kan der flyde batterivæske ud af et beskadiget batteri. Hvis De kommer i berøring med batterivæsken, skal den vaskes godt og grundigt af med vand og sæbe. I tilfælde af øjenkontakt, skal man mindst skylle øjnene godt og grundigt igennem i 10 minutter og omgående opsøge en læge.
Metaldele o.lign må ikke komme i berøring med rummet beregnet for udskiftningsbatteriet (kortslutningsfare).
TRANSPORT AF LITHIUM-BATTERIER
Lithium-batterier er omfattet af lovgivningen om transport af farligt gods.
Transporten af disse batterier skal ske under overholdelse af lokale, nationale og internationale regler og bestemmelser.
Forbrugere må transportere disse batterier på veje uden yderligere krav.
Den kommercielle transport af lithium-batterier ved speditionsfirmaer er omfattet af reglerne for transport af farligt gods. Forbere-delsen af forsendelse og transport må kun udføres af tilsvarende trænede personer. Den samlede proces skal følges af fagfolk.
Følgende punkter skal overholdes ved transport af batterier:
Sørg for at kontakterne er beskyttet og isoleret for at forhindre kortslutninger. Sørg for at batteripakken ikke kan bevæge sig inden for emballagen. Beskadigede eller lækkende batterier må ikke transporteres. Kontakt dit speditionsfirma for at få yderligere oplysninger.
VEDLIGEHOLDELSE
Ved arbejde inden i maskinen, bør batteriet tages ud.
Husk at afbryde værktøjet fra strømforsyningen inden montering eller udtagning af savklingen.
Rengør maskinen og beskyttelsesudstyret med en tør klud. Nogle rengøringsmidler beskadiger plast eller andre isolerede dele.
Hold altid maskinens ventilationsåbninger rene.
Fjern regelmæssigt støvet. Fjern savspånerne, der har samlet sig inde i saven, for at undgå risici for brand.
Maskinen skal holdes ren og tør samt fri for olie og fedt, der er løbet ud.
Tjek beskyttelsesskærmenes funktion.
Regelmæssig vedligeholdelse og rengøring sørger for en lang holdbarhed og en sikker håndtering.
Hvis elværktøjets tilslutningsledning er beskadiget, skal den erstattes med en specielt forberedt tilslutningsledning, der kan fås via kundeservicens organisation.
Komponenter, hvor udskiftningsproceduren ikke er beskrevet, skal skiftes ud hos et Milwaukee-servicested (se brochure garanti/kundeserviceadresser).
Ved opgivelse af type nr. der er angivet på maskinens effektskilt, kan de rekvirere en reservedelstegning, ved henvendelse til: Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.
CE-KONFORMITETSERKLÆRING
Vi erklærer som eneansvarlige, at produktet, som beskrives under "Tekniske data", opfylder alle de relevante bestemmelser i direktiverne
2011/65/EU (RoHS)
2006/42/EF
2014/30/EU
og følgende harmoniserede standarder er blevet anvendt.
EN 62841-1:2015
EN 62841-2-5:2014
EN 55014-1:2017+A11:2020
EN 55014-2:2015
EN IEC 63000:2018
Autoriseret til at udarbejde de tekniske dokumenter.
Techtronic Industries GmbH
Læs brugsanvisningen nøje før ibrugtagning.
Når der arbejdes med maskinen, skal man have beskyttelsesbriller på.
Ved arbejde inden i maskinen, bør batteriet tages ud.
Tilbehør - Ikke inkluderet i leveringsomfanget, kab købes som tilbehør.
Elektrisk udstyr eller (genopladelige) batterier må ikke bortskaffes sammen med det almindelige husholdningsaffald. Elektrisk udstyr og genopladelige batterier skal indsamles særskilt og afleveres hos en genbrugsvirksomhed til en miljømæssig forsvarlig bortskaffelse. Spørg de lokale myndigheder eller din forhandler om genbrugsstationer og indsamlingssteder til sådant affald.
n_0
Omdrejningstal, ubelastet
V
Spænding
Jævnstrøm
Europæisk konformitetsmærke
Britisk konformitetsmærke
Ukrainsk konformitetsmærke
Eurasisk konformitetsmærke
