| Produkttyp | Trådlös metallkapmaskin |
| Varumärke | Milwaukee |
| Modell | M18 FMCS502X |
| Batterispänning | 18 V (Li-jon) |
| Tomgångsvarvtal | 3900 min⁻¹ |
| Bladdiameter | 150 mm |
| Bladets axelhål | 20 mm |
| Bladets tjocklek | 1,3 mm |
| Antal tänder | 34 |
| Maximal skärkapacitet (stål) | 6,5 mm |
| Maximal skärkapacitet (rör) | ∅ 57 mm |
| Maximal skärkapacitet (profiler) | 57 mm |
| Vikt (med batteri 2,0-9,0 Ah) | 2,5 - 3,2 kg |
| Drifttemperatur | -18°C till +50°C |
| Ljudtrycksnivå | 98,1 dB(A) (K=3 dB) |
| Ljudeffektsnivå | 109,1 dB(A) (K=3 dB) |
| Vibration (sågning av metall) | 2,37 m/s² (K=1,5 m/s²) |
| Elektrisk broms | Ja (stopp på ~3 sekunder) |
| Kompatibla batterier | M18B... (Li-jon) |
| Kompatibla laddare | M12-18..., M1418 C6 |
| Skärbara material | Stål, metallrör, profiler, aluminium, plåtar |
| Underhåll | Rengör med en torr trasa, avlägsna sågspån regelbundet |
| Säkerhet | Nedre skyddskåpa, isolerade greppytor, startspärr |
Vanliga frågor - M18 FMCS502X MILWAUKEE
Användarfrågor om M18 FMCS502X MILWAUKEE
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Elektrisk såg i PDF-format gratis! Hitta din manual M18 FMCS502X - MILWAUKEE och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. M18 FMCS502X av märket MILWAUKEE.
BRUKSANVISNING M18 FMCS502X MILWAUKEE
För Din säkerhet är maskinen utrustad med läsknapp så strömbrytaren ej kan tryckas in.
Bruk alltid vernebrille när du arbeider med maskinen.

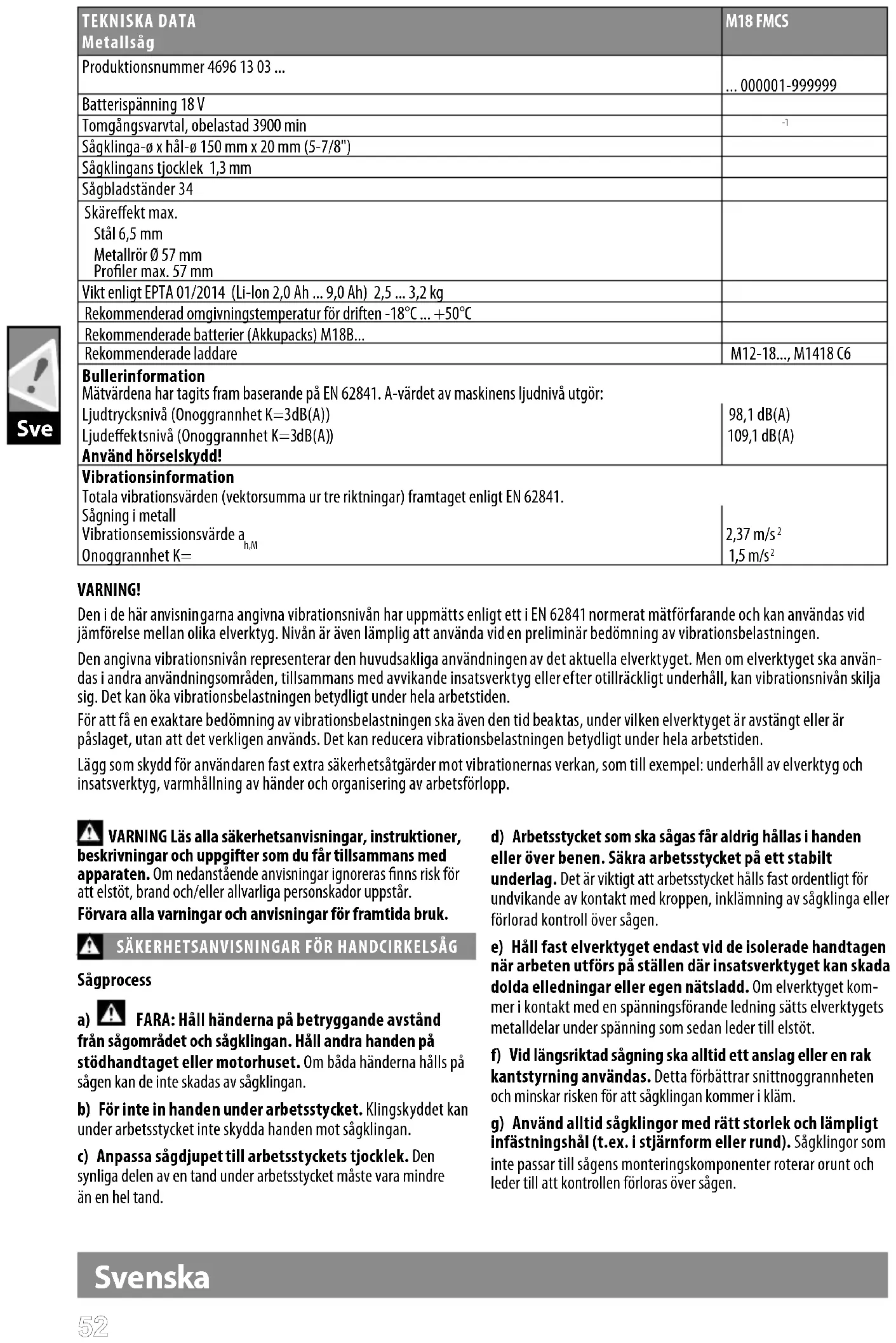

| TEKNISKA DATAMetallsåg | M18 FMCS |
| Produktionsnummer 4696 13 03 ... | ... 000001-999999 |
| Batterispänning 18 V | |
| Tomgångsvarvtal, obelastad 3900 min | -1 |
| Sågklinga-ø x hål-ø 150 mm x 20 mm (5-7/8") | |
| Sågklingans tjocklek 1,3 mm | |
| Sågbladständer 34 | |
| Skäreffekt max.Stål 6,5 mmMetallrör ∅ 57 mmProfiler max. 57 mm | |
| Vikt enligt EPTA 01/2014 (Li-Ion 2,0 Ah ... 9,0 Ah) 2,5 ... 3,2 kg | |
| Rekommenderad omgivningstemperatur för driften -18°C ... +50°C | |
| Rekommenderade batterier (Akkupacks) M18B... | |
| Rekommenderade laddare | M12-18..., M1418 C6 |
| BullerinformationMätvärdena har tagits fram baserande på EN 62841. A-värdet av maskinens ljudnivå utgör:Ljudtrycksnivå (Onoggrannhet K=3dB(A))Ljudeffektsnivå (Onoggrannhet K=3dB(A))Använd hörselskydd! | 98,1 dB(A)109,1 dB(A) |
| VibrationsinformationTotala vibrationsvärden (vektorsumma ur tre riktningar) framtaget enligt EN 62841.Sågning i metallVibrationsemissionsvärde a_h,M Onoggrannhet K= | 2,37 m/s ^2 1,5 m/s ^2 |
WARNING!
Den i de här anvisningarna angivna vibrationsnivån har uppmätts enligt ett i EN 62841 normerat mätförfarande och kan användas vid jämförelse mellan olika elverktyg. Nivån är även lämplig att använda vid en preliminär bedömning av vibrationsbelastningen.
Den angivna vibrationsnivån representerar den huvudsakliga användningen av det aktuella elverktyget. Men om elverktyget ska användas i andra användningsområden, tillsammans med avvikande insatsverktyg eller efter otillräckligt underhåll, kan vibrationsnivån skilja sig. Det kan öka vibrationsbelastningen betydligt under hela arbetstiden.
För att få en exaktare bedömning av vibrationsbelastningen ska även den tid beaktas, under vilken elverktyget är avstängt eller är påslaget, utan att det verkligen används. Det kan reducera vibrationsbelastningen betydligt under hela arbetstiden.
Lägg som skydd för användaren fast extra säkerhetsåtgärder mot vibrationernas verkan, som till exempel: underhåll av elverktyg och insatsverktyg, varmhållning av händer och organisering av arbetsförlopp.
WARNING Läs alla säkerhetsanvisningar, instruktioner, krivningar och uppgifter som du får tillsammans med araten. Om nedanstående anvisningar ignoreras finns risk för Istöt, brand och/eller allvarliga personskador uppstår.
Förvara alla varningar och anvisningar för framtida bruk.
SÄKERHETSANVISNINGAR FÖR HANDCIRKELSÅG
Sågprocess
a) FARA: Håll händerna på betryggande avständ från sågområdet och sågklingan. Håll andra handen på stödhandtaget eller motorhuset. Om båda händerna hålls på sågen kan de inte skadas av sågklingan.
b) För inte in handen under arbetsstycket. Klingskyddet kan under arbetsstycket inte skydda handen mot sågklingan.
c) Anpassa sågdjupet till arbetsstyckets tjocklek. Den synliga delen av en tand under arbetsstycket måste vara mindre än en hel tand.
d) Arbetsstycket som ska sågas får aldrig hållas i handen eller över benen. Säkra arbetsstycket på ett stabilt underlag. Det är viktigt att arbetsstycket hålls fast ordentligt för undvikande av kontakt med kroppen, inklämning av sågklinga eller förlorad kontroll över sågen.
e) Håll fast elverktyget endast vid de isolerade handtagen när arbeten utförs på ställen där insatsverktyget kan skada dolda elledningar eller egen nätsladd. Om elverktyget kommer i kontakt med en spänningsförande ledning sätts elverktygets metalldelar under spänning som sedan leder till elstöt.
f) Vid längsriktad sågning ska alltid ett anslag eller en rak kantstyrning användas. Detta förbättrar snittnoggrannheten och minskar risken för att sågklingan kommer i kläm.
g) Använd alltid sågklingor med rätt storlek och lämpligt infästningshål (t.ex. i stjärnform eller rund). Sågklingor som inte passar till sågens monteringskomponenter roterar orunt och leder till att kontrollen förloras över sågen.
Svenska
h) Använd aldrig skadade eller felaktiga underläggsbrickor eller skruvar för sågklingan. Underläggsbrickorna och skruvarna för sågklingan har konstruerats speciellt för denna såg för optimal effekt och driftsäkerhet.
Orsaker för och eliminering av bakslag:
- ett bakslag är en plötslig reaktion hos en sågklinga som hakat upp sig, klämts fast eller är fel inriktad och som leder till att sågen okontrollerat lyfts upp ur arbetsstycket och kastas mot användaren;
- om sågklingan hakar upp sig eller kläms fast i sågspåret som går ihop, kommer klingan att blockera varefter motorkraften kastar sågen i riktning mot användaren;
- om sågklingan snedvrids i sågspåret eller är fel inriktad, kan tänderna på sågklingans bakre kant haka upp sig i arbetsstyckets yta varvid sågklingan går ur sågspåret och hoppar bakåt mot användaren.
Bakslag uppstår till följd av missbruk eller felaktig hantering av sågen. Detta kan undvikas genom skyddsåtgärder som beskrivs nedan.
a) Håll stadigt i sågen med båda händerna och håll armarna i ett läge som möjliggör att hålla ständ mot de bakslagskrafter som eventuellt uppstår. Stå alltid på sidan om sågklingan; håll aldrig sågklingan i linje med kroppen. Vid ett bakslag kan cirkelsågen hoppa bakåt men användaren kan behärska bakslagskraften om lämpliga åtgärder vidtagits.
b) Om sågklingan kommer i kläm eller sågning avbryts av annan orsak, släpp Till-Från strömställaren och håll kvar sågen i arbetsstycket tills sågklingan stannat fullständigt. Försök aldrig dra sågen ur arbetsstycket eller bakåt så länge sågklingan roterar eller risk finns för att bakslag uppstår. Lokalisera orsaken för inklämd sågklinga och avhjälp felet.
c) Vill du återstarta en såg som sitter i arbetsstycket centrera sågklingan i sågspåret och kontrollera att sågklingans tänder inte hakat upp sig i arbetsstycket. År sågklingan inklämd kan den gå upp ur arbetsstycket eller orsaka bakslag vid återstart av sågen.
d) Stöd stora skivor för att reducera risken för ett bakslag till följd av inklämd sågklinga. Stora och tunga skivor kan böjas ut. Skivorna måste därför stödas på båda sidorna både i närheten av sågspåret och vid skivans kanter.
e) Använd inte oskarpa eller skadade sågklingor. Sågklingor med oskarpa eller fel inriktade tänder medför till följd av ett för smalt sågspår ökad friktion, inklämning av sågklingan och bakslag.
f) Före sågning påbörjas dra stadigt fast inställningsanordningarna för sågdjup och snittvinkel. Om inställningarna förändras under sågning kan sågklingan klämmas fast och orsaka bakslag.
g) Var speciellt försiktig vid „insågning“ på ett dolt område, t.ex. i en färdig vägg. Den inträngande sågklingan kan blockera vid sågning i dolda objekt och förorsaka bakslag.
Funktion för den nedre skyddshuven
a) Kontrollera innan sågen används att det undre klingskyddet stänger felfritt. Sågen får inte tas i bruk om det undre klingskyddet inte är fritt rörligt och inte stängs omedelbart. Kläm eller bind inte fast det undre klingskyddet i öppet läge. Om sågen av misstag faller ner på golvet finns risk att det undre klingskyddet
deformeras. Öppna klingskyddet med återdragningsspaken och kontrollera att det är fritt rörligt och att det vid alla snittvinklar och snittdjup varken berör sågklingan eller andra delar.
b) Kontrollera funktionen på fjädern till det undre klingskyddet. Låt sågen repareras innan den tas i bruk om undre klingskyddet eller fjädern inte fungerar felfritt. Skadade delar, klibbiga avlagringar eller anhopning av spån kan hindra det undre klingskyddets rörelse.
c) Öppna det undre klingskyddet för hand endast vid speciella snitt som t.ex. „Insågning och vinkelsnitt“. Öppna det undre klingskyddet med återdragningsspaken och släpp den så fort sågklingan gått in i arbetsstycket. Vid all annan sågning måste det undre klingskyddet fungera automatiskt.
d) Se till att sågklingan skyddas av det undre klingskyddet när sågen läggs bort på arbetsbänk eller golv. En oskyddad och roterande sågklinga förflyttar sågen bakåt och kan såga allt som är i vägen. Beakta även sågens eftergång.
Övriga säkerhets- och användningsinstruktioner
Bär hörselskydd. Buller kan leda till att du förlorar hörseln.
Använd skyddsutrustning. Använd alltid skyddsglasögon när du använder maskinen. Som skyddsutrsutning rekommenderar vi t ex en dammskyddsmask, skyddshandskar, stabila och halksäkra skor, hjälm och hörselskydd.
Det damm som bildas under arbetets gång är ofta hälsofarligt och det ska inte komma in i kroppen. Bär därför lämplig skyddmask.
Sågklinga, vars värden inte överensstämmer med data i denna bruksanvisning, får ej användas.
Välj en sågklinga som lämpar sig för materialet som ska sågas.
Det tillåtna varvtalet för insatsverktyget måste minst vara så högt som angivet högsta varvtal på elektroverktyget.
Slipskivor får inte användas!
Lås ej strömbrytaren vid sågning för hand.
Se till att matningshastigheten inte är för hög för att förhindra att sågbladets kuggar blir för varma.
System M18 batterier laddas endast i System M18 laddare. Ladda inte batterier från andra system.
Batterier lagras torrt och skyddas för fukt.
VARNING! För att undvika den fara för brand, personskador eller produktskador som orsakas av en kortslutning, doppa inte ner verktyget, utbytesbatteriet eller laddaren i vätskor och se till att ingen vätska kan tränga in i apparaterna eller batterierna. Korroderande eller ledande vätskor, som saltvatten, vissa kemikalier, blekningsmedel eller produkter som innehåller blekmedel, kan orsaka en kortslutning.
ELEKTRISK BROMS
När man släpper brytarknappen stoppas sågklingan av den elektroniska bromsen inom ca 3 sekunder.
Det kan emellertid existera en fördröjning mellan den tid när du släpper avtryckaren och tidpunkten när bromsen griper in. Vid ett strömavbrott och fortfarande påslagen maskin står bromsfunktionen inte till förfogande.
Dra först ut sågen ur arbetsstycket när sågbladet har stannat helt.
ANVÄND MASKINEN ENLIGT ANVISNINGARNA
Metallsåg för rak kapning och geringssågning i olika typer av metall som profiler, rör, metallstång, kanaler, aluminiumprofiler, plåtar etc.
BATTERIER
Batteri som ej använts på länge måste laddas före nytt bruk.
En temperatur över 50°C reducerar batteriets effekt. Undvik längre uppvärmning tex i solen eller nära ett element.
Se till att anslutningskontakterna i laddaren och på batteriet är rena.
För att batterierna ska få lång livslängd ska de laddas fulla efter användning. Batteri som ej använts på länge måste laddas före nytt bruk.
För att få en så lång livslängs som möjligt bör laddningsbara batterier avlägsnas från laddaren när de är laddade.
Om laddningsbara batterier lagras längre än 30 dagar:, Lagra batteriet torrt och vid ca 27°C., Lagra batteriet vid ca 30%-50% av laddningskapaciteten., Ladda batterierna på nytt var 6:e månad.
Kasta inte förbrukade batterier. Lämna dem till Milwaukee Tools för återvinning.
Förvara ej batteriet ihop med metallföremål, kortslutning kan uppstå.
Batterier lagras torrt och skyddas för fukt.
Under extrem belastning eller extrem temperatur kan batterivätska tränga ut ur skadade utbytesbatterier. Vid beröring med batterivätska tvätta genast av med vatten och tvål. Vid ögonkontakt spola genast i minst 10 minuter och kontakta genast läkare.
Se upp så att inga metallföremål hamnar i laddarens batterischakt, kortslutning kan uppstå.
TRANSPORTERA LITIUMJON-BATTERIER
För litiumjon-batterier gäller de lagliga föreskrifterna för transport av farligt gods på väg.
Därför får dessa batterier endast transporteras enligt gällande lokala, nationella och internationella föreskrifter och bestämmelser.
Konsumenter får transportera dessa batterier på allmän väg utan att behöva beakta särskilda föreskrifter.
För kommersiell transport av litiumjon-batterier genom en speditionsfirma gäller emellertid bestämmelserna för transport av farligt gods på väg. Endast personal som känner till alla tillämpliga föreskrifter och bestämmelser får förbereda och genomföra transporten. Hela processen ska följas upp på fackmässigt sätt.
Följande ska beaktas i samband med transporten av batterier:
Säkerställ att alla kontakter är skyddade och isolerade för att undvika kortslutning. Se till att batteripacken inte kan glida fram och tillbaka i förpackningen. Transportera aldrig batterier som läcker, har runnit ut eller är skadade. För mer information vänligen kontakta din speditionsfirma.
SKÖTSEL
Drag ur batteripaket innan arbete utföres på maskinen.
Koppla alltid bort verktyget från eluttaget innan du sätter dit eller tar bort sågklingan.
Rengör både verktyget och skyddsanordningen med en torr trasa. En del rengöringsmedel skadar plastmaterialet eller andra isolerade delar på verktyget.
Se till att motorhöljets luftslitsar är rena.
Avlägsna dammet regelbundet. Avlägsna sågspånen inne i sågen för att förhindra brandrisk.
Se till att verktyget alltid är rent och torrt samt fri från olja eller fett.
Kontrollera alltid skyddskåparnas felfria funktion.
Regelbundet underhåll och regelbunden rengöring är förutsättning för en lång livslängd och säker användning.
Om elverktygets anslutningskabel är skadad så ska den bytas ut mot en speciell förmonterad anslutningskabel som kundtjänsten tillhandahåller.
Använd endast Milwaukee-tillbehör och Milwaukee-reservdelar. Komponenter, för vilka inget byte beskrivs, skall bytas ut hos Milwaukee-kundtjänst (se broschyren garanti-/kundtjänstadresser).
Vid behov av sprängskiss, kan en sådan, genom att uppge maskinens art. nr. (som finns på typskylten) erhållas från: Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.
CE-FÖRSÄKRAN
Vi tar på vårt ansvar att produkten som har beskrivits under
Tekniska data uppfyller alla relevanta villkor i direktiven 2011/65/EU (RoHS)
2006/42/EG
2014/30/EU
samt att följande harmoniserade standarder har använts.
EN 62841-1:2015
EN 62841-2-5:2014
EN 55014-1:2017+A11:2020
EN 55014-2:2015
EN IEC 63000:2018
Befullmäktigad att sammanställa teknisk dokumentation.
Techtronic Industries GmbH
Använd alltid skyddsglasögon.
Drag ur batteripaket innan arbete utföres på maskinen.
Tillbehör - Ingår ej i leveransomfånget, erhålles som tillbehör.
Elektriska maskiner, batterier/uppladdningsbara batterier och får inte slängas tillsammans med de vanliga hushållssoporna. Elektriska maskiner och uppladdningsbara batterier ka samlas separat och lämnas till en avfallsstation för miljövänlig avfallshantering. Kontakta den lokala myndigheten respektive kommunen eller fråga återförsäljare var det finns speciella avfallsstationer för elskrot.
n_0
Tomgångsvarvtal, obelastad
V
Volts
三
Likström
Europeiskt konformitetsmärke
Britiskt konformitetsmärke
EAC
Ukrainskt konformitetsmärke
Euroasiatiskt konformitetsmärke
