MANUALE UTENTE M18 FMCS502X MILWAUKEE

Dati tecnici,Norme di sicurezza,Utilizzo conforme, Dicharazione di Conformità CE, Batterie, Manutenzione, Simboli Si prega di leggere e conservare le istruzioni! Italiano

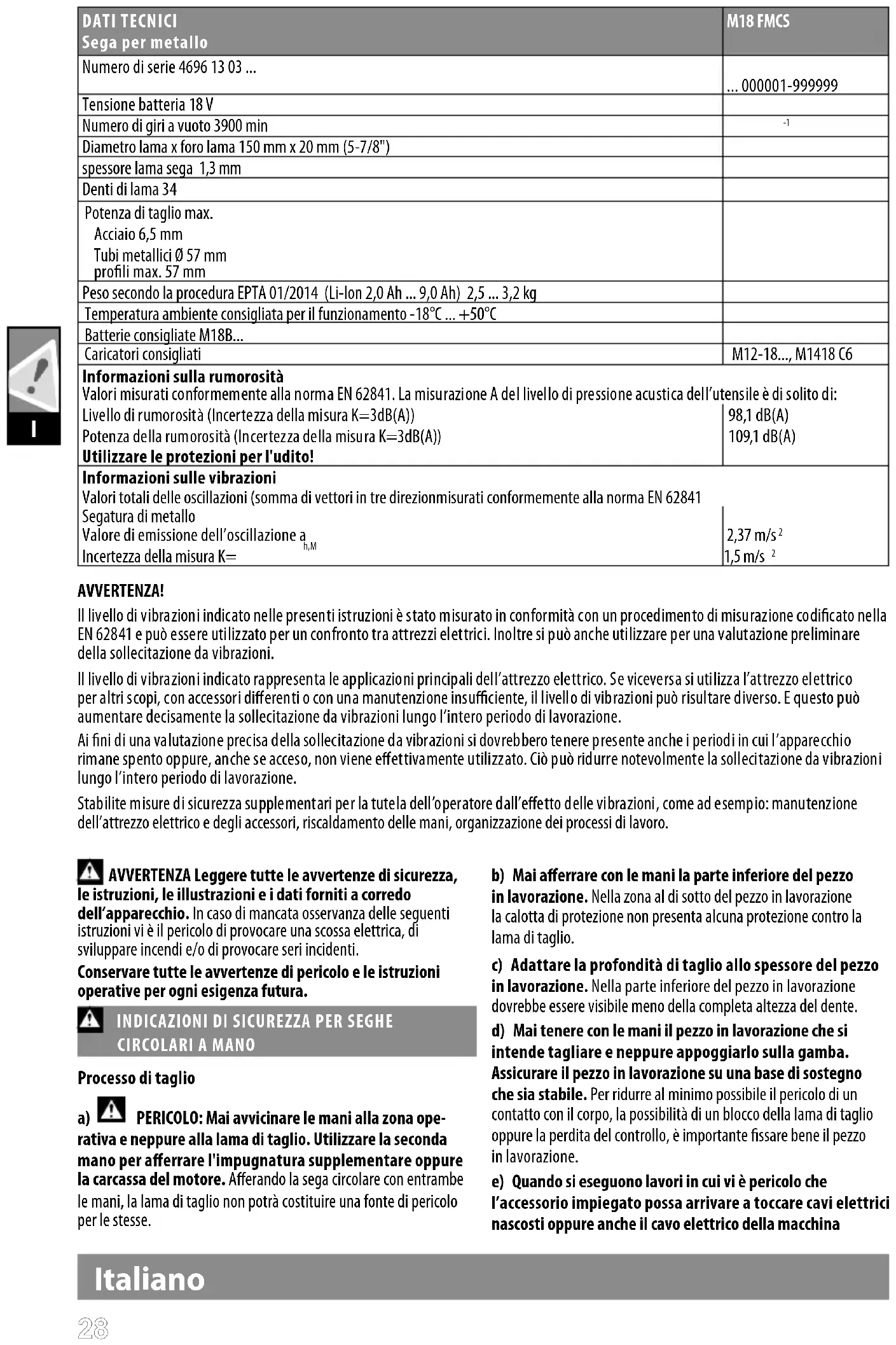

DATI TECNICI Sega per metallo M18 FMCS Numero di serie 4696 13 03 ... ... 000001-999999 Tensione batteria 18 V Numero di giri a vuoto 3900 min

Diametro lama x foro lama 150 mm x 20 mm (5-7/8") spessore lama sega 1,3 mm Denti di lama 34 Potenza di taglio max. Acciaio 6,5 mm Tubi metallici Ø 57 mm proli max. 57 mm Peso secondo la procedura EPTA 01/2014 (Li-Ion 2,0 Ah ... 9,0 Ah) 2,5 ... 3,2 kg Temperatura ambiente consigliata per il funzionamento -18°C ... +50°C Batterie consigliate M18B... Caricatori consigliati M12-18..., M1418 C6 Informazioni sulla rumorosità Valori misurati conformemente alla norma EN 62841. La misurazione A del livello di pressione acustica dell’utensile è di solito di: Livello di rumorosità (Incertezza della misura K=3dB(A)) 98,1 dB(A) Potenza della rumorosità (Incertezza della misura K=3dB(A)) 109,1 dB(A) Utilizzare le protezioni per l'udito! Informazioni sulle vibrazioni Valori totali delle oscillazioni (somma di vettori in tre direzionmisurati conformemente alla norma EN 62841 Segatura di metallo Valore di emissione dell’oscillazione a h,M 2,37 m/s

Incertezza della misura K= 1,5 m/s

AVVERTENZA! Il livello di vibrazioni indicato nelle presenti istruzioni è stato misurato in conformità con un procedimento di misurazione codicato nella EN 62841 e può essere utilizzato per un confronto tra attrezzi elettrici. Inoltre si può anche utilizzare per una valutazione preliminare della sollecitazione da vibrazioni. Il livello di vibrazioni indicato rappresenta le applicazioni principali dell’attrezzo elettrico. Se viceversa si utilizza l’attrezzo elettrico per altri scopi, con accessori dierenti o con una manutenzione insuciente, il livello di vibrazioni può risultare diverso. E questo può aumentare decisamente la sollecitazione da vibrazioni lungo l’intero periodo di lavorazione. Ai ni di una valutazione precisa della sollecitazione da vibrazioni si dovrebbero tenere presente anche i periodi in cui l’apparecchio rimane spento oppure, anche se acceso, non viene eettivamente utilizzato. Ciò può ridurre notevolmente la sollecitazione da vibrazioni lungo l’intero periodo di lavorazione. Stabilite misure di sicurezza supplementari per la tutela dell’operatore dall’eetto delle vibrazioni, come ad esempio: manutenzione dell’attrezzo elettrico e degli accessori, riscaldamento delle mani, organizzazione dei processi di lavoro. AVVERTENZA Leggere tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e i dati forniti a corredo dell’apparecchio. In caso di mancata osservanza delle seguenti istruzioni vi è il pericolo di provocare una scossa elettrica, di sviluppare incendi e/o di provocare seri incidenti. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.

INDICAZIONI DI SICUREZZA PER SEGHE

PERICOLO: Mai avvicinare le mani alla zona ope- rativa e neppure alla lama di taglio. Utilizzare la seconda mano per aerrare l'impugnatura supplementare oppure la carcassa del motore. Aerando la sega circolare con entrambe le mani, la lama di taglio non potrà costituire una fonte di pericolo per le stesse. b) Mai aerrare con le mani la parte inferiore del pezzo in lavorazione. Nella zona al di sotto del pezzo in lavorazione la calotta di protezione non presenta alcuna protezione contro la lama di taglio. c) Adattare la profondità di taglio allo spessore del pezzo in lavorazione. Nella parte inferiore del pezzo in lavorazione dovrebbe essere visibile meno della completa altezza del dente. d) Mai tenere con le mani il pezzo in lavorazione che si intende tagliare e neppure appoggiarlo sulla gamba. Assicurare il pezzo in lavorazione su una base di sostegno che sia stabile. Per ridurre al minimo possibile il pericolo di un contatto con il corpo, la possibilità di un blocco della lama di taglio oppure la perdita del controllo, è importante ssare bene il pezzo in lavorazione. e) Quando si eseguono lavori in cui vi è pericolo che l’accessorio impiegato possa arrivare a toccare cavi elettrici nascosti oppure anche il cavo elettrico della macchina ItalianoDeutsch

stessa, tenere l’elettroutensile aerrandolo sempre alle superci di impugnatura isolate. Un contatto con un cavo elettrico mette sotto tensione anche le parti in metallo dell’elettroutensile e provoca quindi una scossa elettrica. f) In caso di taglio longitudinale utilizzare sempre una battuta oppure una guida angolare diritta. In questo modo è possibile migliorare la precisone del taglio riducendo il pericolo che la lama di taglio possa incepparsi. g) Utilizzare sempre lame per segatrice che abbiano la misura corretta ed il foro di montaggio adatto (p.es. a stella oppure rotondo. In caso di lame per segatrice inadatte ai relativi pezzi di montaggio non hanno una rotazione perfettamente circolare e comportano il pericolo di una perdita del controllo. h) Mai utilizzare rondelle oppure viti per lama di taglio che non dovessero essere in perfetto stato o che non dovessero essere adatte. Le rondelle e le viti per lama di taglio sono apposi- tamente previste per la Vostra segatrice e sono state realizzate per raggiungere ottimali prestazioni e massima sicurezza di utilizzo. Possibile causa ed accorgimenti per impedire un contraccolpo: - Un contraccolpo è la reazione improvvisa provocata da una lama di taglio rimasta agganciata, che si blocca oppure che non è stata regolata correttamente comportando un movimento incontrol- lato della sega che sbalza dal pezzo in lavorazione e si sposta in direzione dell'operatore. - Quando la lama di taglio rimane agganciata oppure si inceppa nella fessura di taglio che si restringe, si provoca un blocco e la potenza del motore fa balzare la macchina indietro in direzione dell'operatore; - Torcendo la lama nella fessura di taglio oppure regolandola in maniera non appropriata vi è il pericolo che i denti del bordo posteriore della lama restano agganciati nella supercie del pezzo in lavorazione provocando una reazione della lama di taglio che sbalza dalla fessura di taglio e la segatrice salta indietro in direzione dell'operatore. Un contraccolpo è la conseguenza di un utilizzo non appropriato oppure non corretto della sega. Esso può essere evitato soltanto prendendo misure adatte di sicurezza come dalla descrizione che segue. a) Tenere la sega ben ferma aerrandola con entrambe le mani e portare le braccia in una posizione che Vi permetta di resistere bene alla forza di contraccolpi. Tenere sempre una posizione laterale rispetto alla lama di taglio e mai mettere la lama di taglio in una linea con il Vostro corpo. In caso di un contraccolpo la sega circolare può balzare all'indietro; comunque, prendendo delle misure adatte l'operatore può essere in grado di controllare il contraccolpo. b) Nel caso in cui la lama di taglio dovesse incepparsi oppure per un qualunque altro motivo l'operazione di taglio con la segatrice dovesse essere interrotta, rilasciare l'interruttore di avvio/arresto e tenere la segatrice in posi- zione nel materiale no a quando la lama di taglio non si sarà fermata completamente. Non tentare mai di togliere la segatrice dal pezzo in lavorazione e neppure tirarla all'indietro ntanto che la lama di taglio si muove oppure vi dovesse essere ancora la possibilità di un contraccolpo. Individuare la possibile causa del blocco della lama di taglio ed eliminarla attraverso interventi adatti. c) Volendo avviare nuovamente una segatrice che ancora si trova nel pezzo in lavorazione, centrare la lama nella fessura di taglio ed accertarsi che la dentatura della segatrice non sia rimasta agganciata nel pezzo in lavorazione. Una lama di taglio inceppata può balzare fuori dal pezzo in lavorazione oppure provocare un contraccolpo nel momento in cui si avvia nuovamente la segatrice. d) Per eliminare il rischio di un contraccolpo dovuto al blocco di una lama di taglio, assicurare bene pannelli di dimensioni maggiori.Pannelli di dimensioni maggiori possono piegarsi sotto il peso proprio. In caso di pannelli è necessario munirli di supporti adatti su entrambi i lati, sia in vicinanza della fessura di taglio che a margine. e) Non utilizzare mai lame per segatrice che non siano più alate oppure il cui stato generale non dovesse essere più perfetto. Lame per segatrice non più alate oppure deformate implicano un maggiore attrito nella fessura di taglio aumentando il pericolo di blocchi e di contraccolpi della lama di taglio. f) Prima di eseguire l'operazione di taglio, determinare la profondità e l'angolatura del taglio. Se durante l'operazione di taglio si modicano le registrazioni è possibile che la lama di taglio si blocchi e che si abbia un contraccolpo. g) Si prega di operare con particolare attenzione quando si è in procinto di eseguire un "taglio dal centro“ in una zona nascosta come potrebbe per esempio essere una parete. La lama di taglio che inizia il taglio su oggetti nascosti può bloccarsi e provocare un contraccolpo. Funzione della cappa protettiva inferiore a) Prima di ogni intervento operativo accertarsi che la calotta di protezione chiuda perfettamente. Non utilizzare la segatrice in caso non fosse possibile muovere liberamente la calotta di pro- tezione inferiore e non potesse essere chiusa immediatamente. Mai bloccare oppure legare la calotta di protezione inferiore in posizione aperta. Se la segatrice dovesse accidentalmente cadere a terra è possibile che la calotta di protezione inferiore subisca una deformazione. Operando con la leva di ritorno, aprire la calotta di protezione ed accertarsi che possa muoversi liberamente in ogni angolazione e profondità di taglio senza toccare né lama né nessun altro pezzo. b) Controllare il funzionamento della molla per la calotta di protezione inferiore. Qualora la calotta di protezione e la molla non dovessero funzionare correttamente, sotto- porre la macchina ad un servizio di manutenzione prima di utilizzarla. Componenti danneggiati, depositi di sporcizia appiccicosi oppure accumuli di trucioli comportano una riduzione della funzionalità della calotta inferiore di protezione. c) Aprire manualmente la calotta inferiore di protezione solo in caso di tagli particolari come potrebbero essere "tagli dal centro e tagli ad angolo“. Aprire la calotta inferiore di protezione mediante la leva di ritorno e rila- sciare questa non appena la lama di taglio sarà penetrata nel pezzo in lavorazione. Nel caso di ogni altra operazione di taglio la calotta inferiore di protezione deve funzionare automaticamente. d) Non poggiare la segatrice sul banco di lavoro oppure sul pavimento se la calotta inferiore di protezione non copre completamente la lama di taglio. Una lama di taglio nonDeutsch

Italiano protetta ed ancora in fase di arresto sposta la segatrice in senso contrario a quello della direzione di taglio e taglia tutto ciò che incontra. Tenere quindi sempre in considerazione la fase di arresto della segatrice. Ulteriori avvisi di sicurezza e di lavoro Indossare protezioni acustiche adeguate. L’esposizione al rumore potrebbe comportare una riduzione dell’udito. Usare dispositivi di protezione. Durante il lavoro con la macchina bisogna sempre portare occhiali di protezione. Si consiglia di indossare indumenti di protezione come maschera antipolvere, guanti di protezione, scarpe antiscivolo robuste, casco e cue di protezione acustica. La polvere che si produce durante il lavoro è spesso dannosa per la salute e non dovrebbe essere aspirata. Portare un´adeguata mascherina protettiva. Non utilizzare lame non corrispondenti alle speciche riportate in queste instruzioni d'uso. Scegliere una lama di sega adatta al materiale da tagliare. Il numero di giri ammesso dell’accessorio impiegato deve essere almeno tanto alto quanto il numero massimo di giri riportato sull’elettroutensile. Per favore non utilizzare dischi abrasivi Non bloccare l'interruttore durante il funzionamento manuale. Adeguare la velocità di avanzamento per evitare il surriscalda- mento dei denti della lama. Le batterie del System M18 sono ricaricabili esclusivamente con i caricatori del System M18. Le batterie di altri sistemi non possono essere ricaricate. Non aprire nè la batteria nè il caricatore e conservarli solo in luogo asciutto. Proteggerli dalla umidità. AVVERTENZA!Per ridurre il rischio d'incendio, di lesioni o di danni al prodotto causati da corto circuito, non immergere mai l'utensile, la batteria ricaricabile o il carica batterie in un liquido e non lasciare mai penetrare alcun liquido all'interno dei dispositivi e delle batterie. I uidi corrosivi o conduttori come acqua salata, alcuni agenti chimici, agenti candeggianti o prodotti contenenti agenti candeggianti potrebbero provocare un corto circuito. FRENO ELETTRICO Rilasciando l'interruttore a pressione la lama della sega viene arrestata entro ca. 3 secondi tramite il freno elettrico. Tuttavia, può esservi un ritardo fra il momento in cui si attiva l'innesco e quello in cui s'innesta il freno. Con l'alimentazione interrotta e la macchina ancora accesa, la funzione di frenata non è disponibile. Estrarre la sega dal pezzo da lavorare soltanto dopo l'arresto della lama. UTILIZZO CONFORME La sega per metallo è adatta per lunghi tagli su diversi tipi di metallo come per esempio prolati metallici (UniStrut), tubi, canaline, prolati in alluminio, lamiere ecc. BATTERIE Batterie non utilizzate per molto tempo devone essere ricaricate prima dell’uso. A temperature superiori ai 50°C , la potenza della batteria si riduce. Evitare di esporre l’accumulatore a surriscaldamento pro- lungato, dovuto ad esempio ai raggi del sole o ad un impianto di riscaldamento. Per una ottimale vita utile è necessario ricaricare completamente le batterie dopo l'uso. Batterie non utilizzate per molto tempo devone essere ricaricate prima dell’uso. Per una più lunga durata, rimuovere le batterie dal caricabatterie quando saranno cariche. In caso di immagazzinaggio della batteria per più di 30 giorni:, Immagazzinare la batteria a circa 27°C in ambiente asciutto., Immagazzinare la batteria con carica di circa il 30% - 50%., Ricari- care la batteria ogni 6 mesi. Non gettare le batterie esaurite sul fuoco o nella spazzatura di casa. La Milwaukee ore infatti un servizio di recupero batterie usate. Nel vano d’innesto per la batteria del caricatore non devono entrare parti metalliche.(pericolo di cortocircuito). Non aprire nè la batteria nè il caricatore e conservarli solo in luogo asciutto. Proteggerli dalla umidità. Nel caso di batterie danneggiate da un carico eccessivo o da temperature alte, l'acido di queste potrebbe fuoriuscire. In caso di contatto con l'acido delle batterie lavarsi immediatamente con acqua e sapone. In caso di contatto con gli occhi risciacquare immediatamente con acqua per almeno 10 minuti e contattare subito un medico. Non conservare le batterie con oggetti metallici (pericolo di cortocircuito). TRASPORTO DI BATTERIE AGLI IONI DI LITIO Le batterie agli ioni di litio sono soggette alle disposizioni di legge sul trasporto di merce pericolosa. Il trasporto di queste batterie deve avvenire rispettando le disposi- zioni e norme locali, nazionali ed internazionali. Gli utilizzatori possono trasportare queste batterie su strada senza alcuna restrizione. Il trasporto commerciale di batterie agli ioni di litio è regolato dalle disposizioni sul trasporto di merce pericolosa. Le preparazioni al trasporto ed il trasporto stesso devono essere svolti esclusivamente da persone idoneamente istruite. Tutto il processo deve essere gestito in maniera professionale. Durante il trasporto di batterie occorre tenere conto di quanto segue: Assicurarsi che i contatti siano protetti ed isolati per evitare corto circuiti. Accertarsi che il gruppo di batterie non possa spostarsi all´interno dell'imballaggio. Batterie danneggiate o batterie che perdono liquido non devono essere trasportate. Per ulteriori informazioni si prega di contattare il proprio trasportatore. MANUTENZIONE Prima di iniziare togliere la batteria dalla apparecchio. Assicurarsi di aver scollegato l’utensile dall’alimentazione prima di collegarlo o prima di rimuovere la lama. Pulire l'apparecchio ed il dispositivo di protezione con un panno asciutto. Alcuni detergenti danneggiano materiali sintetici o altre parti isolanti. Tener sempre ben pulite le fessure di ventilazione dell'apparecchio. Eliminare regolarmente la polvere. Eliminare i trucioli accumulati all'interno della sega, onde evitare pericoli d'incendio Tenere l'apparecchio pulito ed asciutto, nonché libero da oli e grassi fuoriusciti. Controllare il funzionamento delle cue di protezione. Una regolare manutenzione e pulizia permettono una lunga vita utile ed un uso sicuro.3131 English

In caso di danneggiamento del cavo di alimentazione dell'utensile elettrico, il cavo dovrà essere sostituito con apposito cavo di alimentazione disponibile presso l'organizzazione di assistenza tecnica. Usare solo accessori Milwaukee e pezzi di ricambio Milwaukee. Gruppi costruttivi la cui sostituzione non è stata descritta, devono essere fatti cambiare da un punto di servizio di assistenza tecnica al cliente Milwaukee (vedi depliant garanzia/indirizzi assistenza tecnica ai clienti). In caso di mancanza del disegno esploso, può essere richie- sto al seguente indirizzo: Techtronic Industries GmbH, Max-Eyth-Straße10, 71364Winnenden, Germany.

DICHARAZIONE DI CONFORMITÀ CE

Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei “Dati tecnici” è conforme alle pertinenti disposizioni delle direttive 2011/65/UE (RoHS) 2006/42/CE 2014/30/UE e che sono state applicate le seguenti norme armonizzate EN 62841-1:2015 EN 62841-2-5:2014 EN 55014-1:2017+A11:2020 EN 55014-2:2015 EN IEC 63000:2018 Winnenden, 2020-11-11 Alexander Krug / Managing Director Autorizzato alla preparazione della documentazione tecnica Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany SIMBOLI ATTENZIONE! AVVERTENZA! PERICOLO! Leggere attentamente le istruzioni per l'uso prima di mettere in funzione l'elettroutensile. Durante l'uso dell'apparecchio utilizzare sempre gli occhiali di protezione. Prima di iniziare togliere la batteria dalla apparecchio. Accessorio - Non incluso nella dotazione standard, disponibile a parte come accessorio. I dispositivi elettrici, le batterie e le batterie ricaricabili non devono essere smaltiti con i riuti domestici. I dispositivi elettrici e le batterie devono essere raccolti separatamente e devono essere conferiti ad un centro di riciclaggio per lo smaltimento rispettoso dell'ambiente. Chiedere alle autorità locali o al rivenditore specializzato dove si trovano i centri di riciclaggio e i punti di raccolta.

Numero di giri a vuoto

Volt Corrente continua Marchio di conformità europeo Marchio di conformità britannico Marchio di conformità ucraino Marchio di conformità euroasiaticoDeutsch
