| Toote tüüp | Juhtmeta metallisaag |
| Mark | Milwaukee |
| Mudel | M18 FMCS502X |
| Aku pinge | 18 V (Li-ion) |
| Tühikäigu kiirus | 3900 min⁻¹ |
| Saetera läbimõõt | 150 mm |
| Saetera ava | 20 mm |
| Saetera paksus | 1,3 mm |
| Hammaste arv | 34 |
| Maksimaalne lõikevõime (teras) | 6,5 mm |
| Maksimaalne lõikevõime (torud) | ∅ 57 mm |
| Maksimaalne lõikevõime (profiilid) | 57 mm |
| Kaal (aku 2,0-9,0 Ah) | 2,5 - 3,2 kg |
| Töötemperatuur | -18°C kuni +50°C |
| Helirõhu tase | 98,1 dB(A) (K=3 dB) |
| Helivõimsuse tase | 109,1 dB(A) (K=3 dB) |
| Vibratsioon (metallide lõikamine) | 2,37 m/s² (K=1,5 m/s²) |
| Elektriline pidur | Jah (seiskumine ~3 sekundiga) |
| Ühilduvad akud | M18B... (Li-ion) |
| Ühilduvad laadijad | M12-18..., M1418 C6 |
| Lõigatavad materjalid | Teras, metalltorud, profiilid, alumiinium, plekid |
| Hooldus | Puhastada kuiva lapiga, eemaldada saepuru regulaarselt |
| Ohutus | Alumine kaitsekate, isoleeritud käepinded, sisselülituse lukustus |
Korduma kippuvad küsimused - M18 FMCS502X MILWAUKEE
Kasutajate küsimused teemal M18 FMCS502X MILWAUKEE
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Elektrisaag PDF-formaadis tasuta! Leidke oma juhend M18 FMCS502X - MILWAUKEE ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. M18 FMCS502X kaubamärgi MILWAUKEE.
KASUTUSJUHEND M18 FMCS502X MILWAUKEE
Algupärane kasutusjuhend
Turvakaalutlustel on elektritööriist varustatud sisselülitusblokeeringuga ning sisse-välja lülitit pole võimalik fikseerida.
Isoleeritud pideme piirkond
Kohandage lõikesügavus tooriku paksusega. Saeketas võib tooriku alt vähem kui ühe täishamba võrra välja ulatuda.

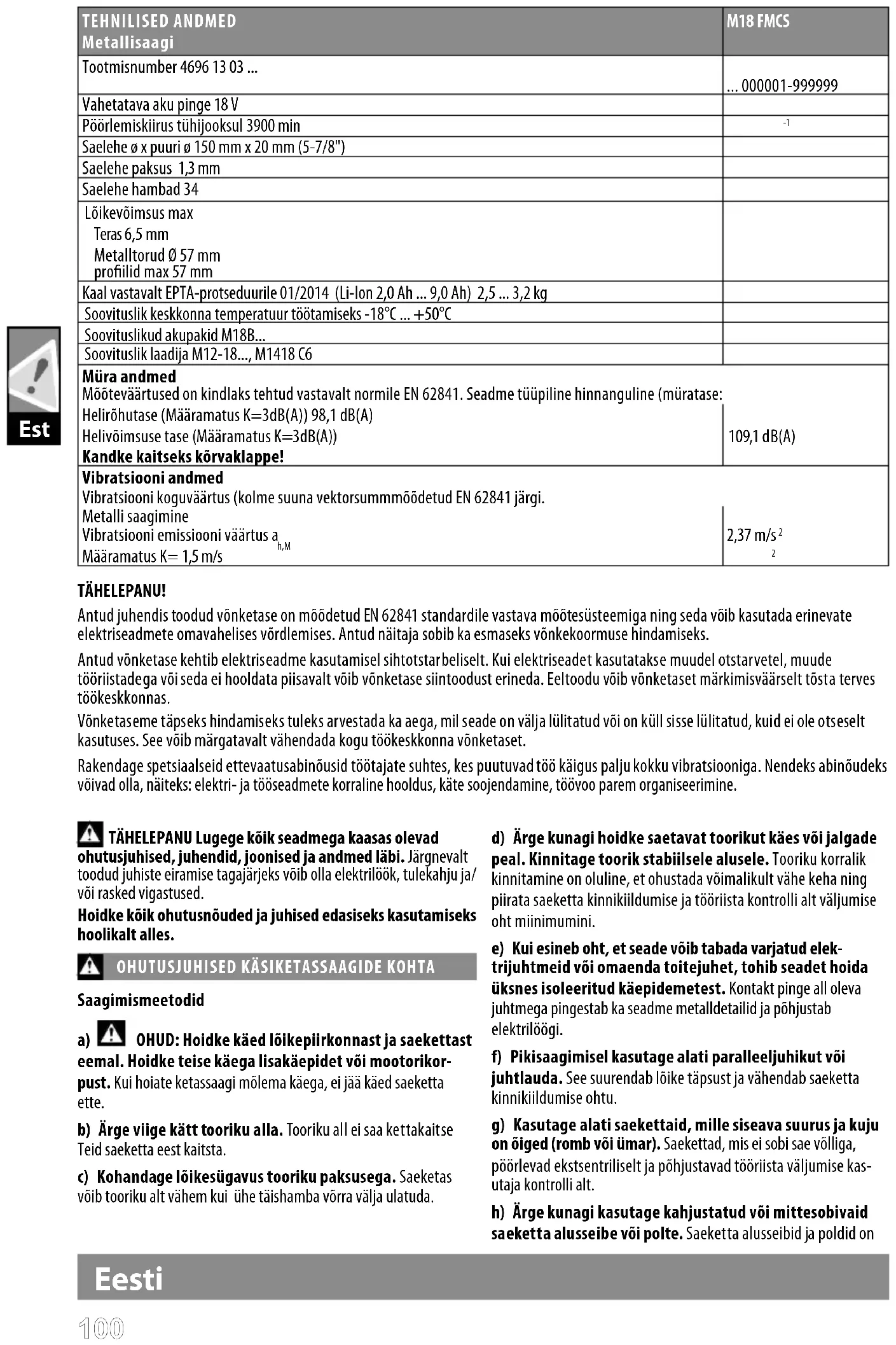

| TEHNILISED ANDMEDMetallisaagi | M18 FMCS |
| Tootmisnumber 4696 13 03 ... | ... 000001-999999 |
| Vahetatava aku pinge 18 V | |
| Pöörlemiskiirus tühijooksul 3900 min | -1 |
| Saelehe ø x puuri ø 150 mm x 20 mm (5-7/8") | |
| Saelehe paksus 1,3 mm | |
| Saelehe hambad 34 | |
| Lõikevõimsus maxTeras 6,5 mmMetalltorud ø 57 mmprofilid max 57 mm | |
| Kaal vastavalt EPTA-protseduurile 01/2014 (Li-Ion 2,0 Ah ... 9,0 Ah) 2,5 ... 3,2 kg | |
| Soovituslik keskkonna temperatuur töötamiseks -18°C ... +50°C | |
| Soovituslikud akupakid M18B... | |
| Soovituslik laadija M12-18..., M1418 C6 | |
| Müra andmedMõõtevärtused on kindlaks tehtud vastavalt normile EN 62841. Seadme tüüpiline hinnanguline (müratase: Helirõhutase (Määramatus K=3dB(A)) 98,1 dB(A)Helivõimsuse tase (Määramatus K=3dB(A))Kandke kaitseks kõrvaklappe! | 109,1 dB(A) |
| Vibratsiooni andmedVibratsiooni koguväärtus (kolme suuna vektorsummmõõdetud EN 62841 järgi.Metalli saagimineVibratsiooni emissiooni väärtus ah,MMääramatus K= 1,5 m/s | 2,37 m/s ^2 2 |
TÄHELEPANU!
Antud juhendis toodud võnketase on mõõdetud EN 62841 standardile vastava mõõtesüsteemiga ning seda võib kasutada erinevate elektriseadmete omavahelises võrdlemises. Antud näitaja sobib ka esmaseks võnkekoormuse hindamiseks.
Antud võnketase kehtib elektriseadme kasutamisel sihtotstarbeliselt. Kui elektriseadet kasutatakse muudel otstarvetel, muude tööriistadega või seda ei hooldata piisavalt võib võnketase siintoodust erineda. Eeltoodu võib võnketaset märkimisväärselt tõsta terves töökeskkonnas.
Vönketaseme täpseks hindamiseks tuleks arvestada ka aega, mil seade on välja lülitatud või on küll sisse lülitatud, kuid ei ole otseselt kasutuses. See võib märgatavalt vähendada kogu töökeskkonna vönketaset.
Rakendage spetsiaalseid ettevaatusabinõusid töötajate suhtes, kes puutuvad töö käigus palju kokku vibratsiooniga. Nendeks abinõudeks võivad olla, näiteks: elektri- ja tööseadmete korraline hooldus, käte soojendamine, töövoo parem organiseerimine.
TÄHELEPANU Lugege köik seadmega kaasas olevad
ohutusjuhised, juhendid, joonised ja andmed läbi. Järgnevalt toodud juhiste eiramise tagajärjeks vöib olla elektrilöök, tulekahju ja/vöi rasked vigastused.
Hoidke kõik ohutusnõuded ja juhised edasiseks kasutamiseks hoolikalt alles.
OHUTUSJUHISED KÄSIKETASSAAGIDE KOHTA
Saagimismeetodid
OHUD: Hoidke käed lõikepiirkonnast ja saekettast
eemal. Hoidke teise käega lisakäepidet või mootorikorpust. Kui hoiate ketassaagi mõlema käega, ei jää käed saeketta ette.
b) Ärge viige kätt tooriku alla. Tooriku all ei saa kettakaitse Teid saeketta eest kaitsta.
c) Kohandage lõikesügavus tooriku paksusega. Saeketas võib tooriku alt vähem kui ühe täishamba võrra välja ulatuda.
d) Ärge kunagi hoidke saetavat toorikut käes või jalgade peal. Kinnitage toorik stabiilsele alusele. Tooriku korralik kinnitamine on oluline, et ohustada võimalikult vähe keha ning piirata saeketta kinnikiildumise ja tööriista kontrolli alt väljumise oht miinimumini.
e) Kui esineb oht, et seade võib tabada varjatud elektrijuhtmeid või omaenda toitejuhet, tohib seadet hoida üksnes isoleeritud käepidemetest. Kontakt pinge all oleva juhtmega pingestab ka seadme metalldetailid ja põhjustab elektrilöögi.
f) Pikisaagimisel kasutage alati paralleeljuhikut või juhtlauda. See suurendab lõike täpsust ja vähendab saeketta kinnikiildumise ohtu.
g) Kasutage alati saekettaid, mille siseava suurus ja kuju on öiged (romb vöi ümar). Saekettad, mis ei sobi sae völliga, pöörlevad ekstsentriliselt ja pöhjustavad tööriista väljumise kasutaja kontrolli alt.
h) Ärge kunagi kasutage kahjustatud või mittesobivaid saeketta alusseibe või polte. Saeketta alusseibid ja poldid on
Eesti
konstrueeritud spetsiaalselt Teie sae jaoks, tagamaks selle optimaalset jõudlust ja tööohutust.
Tagasilöögi põhjused ja vältimine:
- tagasilöök on sae ootamatu vastureaktsioon, mis tekib, kui saeketas on kinnikiildunud, köver dunud vöi selle liikumine on takistatud ning mille tagajärjel töuseb saag kontrollimatult töö-deldavast detailist välja ja „hüppab“ sae kasutaja poole;
- kui sulguv lõikejälg saeketta kinni kiilub või selle liikumist takistab, aeglustub saeketta pöör lemine ja mootori vastumõju tulemusel liigub saag kiiresti kasutaja poole;
- kui saeketas lõikejäljes väändub või kõverdub, võivad saeketta tagumised hambad jääda puidu pealmisse kihti kinni, mille tagajärjel tuleb saeketas lõikejäljest välja ja „hüppab“ tagasi sae kasutajapoole.
Tagasilöök on tööriista väärkasutamise ja/või valede töövõtete tagajärg. Seda saab vältida, võt tes tarvitusele sobivad ettevaatusabinõud, mis on toodud allpool.
a) Hoidke saagi tugevalt mõlema käega ja asetage käed selliselt, et suudaksite seista vastu tagasilöögiga kaasnevatele jõududele. Seiske nii, et Teie keha oleks saekettast paremal või vasakul, kuid mitte sellega ühel joonel. Tagasilöögi mõjul võib saag hüpata tagasi, kuid kas utajal on võimalik tagasilöögiga kaasnevaid jõude kontrollida, vöttes tarvitusele sobivad ette vaatusabinõud.
b) Saeketta kinnikiildumisel või lõikamise katkemisel mingil teisel põhjusel vabastage lüli ti ja hoidke saagi toorikus liikumatult, kuni saeketas täielikult seiskub. Ärge kunagi püüd ke saagi toorikust eemaldada või tagasi tömmata, kui saeketas pöörleb või kui võib toimuda tagasilöök.Selgitage välja saeketta kinnikiildumise põhjus ja võtke tarvitusele so bivad meetmed.
c) Kui soovite tooriku sees olevat saagi uuesti käivitada, sättige saag lõikejälje keskele ja kontrollige, et saehambad ei ole toorikusse haardunud. Kinnikiildunud saeketas võib liikuda üles või tekitada tagasilöögi, kui saag uuesti käivitatakse.
d) Selleks, et piirata saeketta kinnikiildumise ja tagasi- löögi ohtu miinimumini, peab su ured plaadid toestama.
Suured plaacid kipuvad omaenda kaalu all painduma. Toestused tuleb paigutada plaadi alla mölemale küljele, lõikejälje lähedale ja plaadi serva äärde.
f) Enne lõike tegemist peavad lõikesügavuse ja -nurga reguleerimise lukustushoovad ole ma kindlalt kinnitatud.
e) Ärge kasutage nüri vöi kahjustatud saeketast. Teritamata vöi valesti paigaldatud sa ekettast tekib kitsas löikejälg, mis pöh-justab liigset hõõrdumist, saeketta kinnikiildumist ja tag asilööke.
Kui saeketta seadistused saagimise ajal muutuvad, võib see põhjustada kinnikiildumise ja tagasilöögi.
g) Olge eriti tähelepanelik, kui teete uputuslõikeid seintes või muudes varjatud piirkonda des. Esileulatuv saeketas võib varjatud objektide lõikamisel blokeeruda, mille tagajärjeks on tagasilöök.
Alumise kaitsekatte funktsioon
a) Iga kord enne kasutamist kontrollige, kas alumine ketta- kaitse sulgub korralikult. Ärge kasutage saagi, kui alumine kettakaitse ei liigu vabalt ega sulgu koheselt. Alumist ketta- kaitset ei tohi avatud asendis kinni kiiluda ega siduda. Kui saag
kogemata maha kukub, vöib alumine kettakaitse väänduda. Töstke alumine kettakaitse tagasitömmatavast käepidemest üles ning veenduge, et see liigub vabalt ja ei puuduta saeketast ega muid detaile mistahes löikenur kade ja -sügavuste juures.
b) Kontrollige alumise kettakaitsme vedru funktsioneerimist. Kui alumine kettakaitse ja vedru ei funktsioneeri korralikult, tuleb need enne kasutamist parandada lasta.
Kahjusta tud osade, kleepuvate sadestuste või saepuru kuhjumise töttu võib alumise kettakaitse töö aeglu studa.
c) Alumist kettakaitset tuleks käsitsi tagasi tömmata ainult erilöigete "nagu uputuslöigete ja nurklöigete tegemiseks". Avage alumine kettakaitse tagasitömmatava hoovaga ja va bastage see kohe, kui saeketas on toorikusse sisse tunginud. Köikide teiste saagimistööde ajal peaks alumine kettakaitse toimima automaatselt.
d) Enne sae asetamist tööpingile või põrandale jälgige alati, et alumine kettakaitse saeke tast katab. Kaitsmata, järelpõörlev saeketas põhjustab sae liikumise tagasi, lõigates kõike, mis teele jääb. Pöörake tähelepanu sae järelpöörlemise ajale.
Edasised ohutus- ja tööjuhised
Kandke kaitseks kõrvaklappe. Müra toime võib põhjustada kuulmiskadu.
Kasutada kaitsevarustust. Masinaga töötamisel kanda alati kaitseprille. Kaitseriietusena soovitatakse kasutada tolmumaski kaitsekindaid, kinniseid ja libisemisvastase tallaga jalanõusid, kiivrit ja kuulmisteede kaitset.
Töö ajal tekkiv tolm on sageli tervistkahjustav ning ei tohiks sattuda organismi. Kanda sobivat kaitsemaski.
Saelehti, mis ei vasta käesoleva kasutamisjuhendi karakteristikutele, ei tohi kasutada.
Lõigatava materjali jaoks valida välja sobiv saeleht.
Instrumenti lubatud pöörete arv peab olema vähemalt sama suur kui elektritööriistal märgitud maksimaalne pöörete arv.
Lihvimiskettaid ei tohi kasutada!
Käsitsi juhtides käitamisel ärge kiiluge sisse-välja lülitit kinni.
Vältige sobitatud etteandekiirusega saeketta hammaste ülekuumenemist.
Laadige süsteemi M18 vahetatavaid akusid ainult süsteemi M18 laadijatega. Ärge laadige nendega teiste süsteemide akusid.
Ärge avage vahetatavaid akusid ega laadijaid ning ladustage neid ainult kuivades ruumides. Kaitske niiskuse eest.
TÄHELEPANU! Lühisest põhjustatud tuleohu, vigastuste või toote kahjustuste vältimiseks ärge kastke tööriista, vahetusakut ega laadimisseadet vedelikku ning jälgige, et vedelikke ei tungiks seadmetesse ega akusse. Korrodeeruvad või elektrit juhtivad vedelikud, nagu solvesi, teatud kemikaalid ja pleegitusained või pleegitusaineid sisaldavad tooted, võivad põhjustada lühist.
ELEKTRILINE PIDUR
Lülitinupust lahtilaskmisel peatatakse saeketas umbes 3 sekundi jooksul elektrilise piduri abil.
Käiviti aktiveerimise ja piduri rakendumise vahel võib tekkida viivitus. Kui masin on sisse lülitatud ja tekib toitekatkestus, ei ole pidurdusfunktsioon kasutatav.
Enne saagi eemaldamist toorikust, alati oota tera täieliku peatumiseni.
KASUTAMINE VASTAVALT OTSTARBELE
Metallisaagi saab rakendada sirgjooneliste lõigete saagimiseks erinevatesse metalliliikidesse, nagu nt metallprofilidesse (UniStrut), torudesse, kuivehituse alusraamidesse, kaablikanalitesse, alumiiniumprofilidesse, plekkidesse jt.
AKUD
Pikemat aega mittekasutatud akusid laadige veel enne kasutamist.
Temperatuur üle 50 °C vähendab vahetatava aku töövõimet. Vältige pikemat soojenemist päikese või kütteseadme mõjul.
Hoidke laadija ja vahetatava aku ühenduskontaktid puhtad.
Optimaalse patarei eluea tagamiseks, pärast kasutamist lae pata-reiplokk täielikult. Pikemat aega mittekasutatud akusid laadige veel enne kasutamist.
Akud tuleks võimalikult pika kasutusea saavutamiseks pärast täislaadimist laadijast välja võtta.
Aku ladustamisel üle 30 päeva:, Ladustage akut kuivas kohas u 27°C juures., Ladustage akut u 30-50% laetusseisundis., Laadige aku iga 6 kuu tagant täis.
Ärge visake tarvitatud vahetatavaid akusid tulle ega olmeprügisse. Milwaukee pakub vanade akude keskkonnahoidlikku käitlust; palun küsige oma erialaselt tarnijalt.
Ärge säilitage vahetatavaid akusid koos metallesemetega (lühiseoht).
Ärge avage vahetatavaid akusid ega laadijaid ning ladustage neid ainult kuivades ruumides. Kaitske niiskuse eest.
Äärmuslikul koormusel või äärmuslikul temperatuuril võib kahjustatud vahetatavast akust akuvedelik välja voolata. Akuvedelikuga kokkupuutumise korral peske kohe vee ja seebiga. Silma sattumise korral loputage kiiresti põhjalikult vähemalt 10 minutit ning pöörduge viivitamatult arsti poole.
Laadijal olevasse vahetatava aku ühenduskambrisse ei tohi sattuda metallosi (lühiseoht).
LIITIUMIOONAKUDE TRANSPORTIMINE
Liitiumioonakud on allutatud ohtlike ainete transportimisega seonduvatele õigusaktidele.
Nende akude transportimine peab toimuma kohalikest, sise-riiklikest ja rahvusvahelistest eeskirjadest ning määrustest kinni pidades.
Tarbijad tohivad neid akusid edasiste piiranguteta tänaval transportida.
Liitiumioonakude kommertstransport ekspedeerimisettevõtete kaudu on allutatud ohtlike ainete transportimisega seonduvatele õigusaktidele. Tarne-ettevalmistusi ja transporti tohivad teostada eranditult vastavalt koolitatud isikud. Kogu protsessi tuleb asjatundlikult jälgida.
Akude transportimisel tuleb järgida järgmisi punkte:
Tehke kindlaks, et kontaktid on lühiste vältimiseks kaitstud ja isoleeritud. Pöörake tähelepanu sellele, et akupakk ei saaks pakendis nihkuda. Kahjustatud või välja voolanud akusid ei tohi kasutada. Pöörduge edasiste juhiste saamiseks ekspedeerimisettevõtte poole.
HOOLDUS
Enne kõiki töid masina kallal võtke vahetatav aku välja.
Enne saeketta kinnitamist või eemaldamist veenduge, et sae toide on lahti ühendatud.
Puhastage seadet ja kaitseseadist kuiva lapiga. Osad puhastusvahendid kahjustavad plastmassi või muid isoleeritud detaile.
Hoidke masina õhutuspilud alati puhtad.
Eemaldage regulaarselt tolm. Tuleohu vältimiseks eemaldage sae sisemusse kogunenud saepuru.
Hoidke seade puhas ja kuiv ning eemaldage väljatunginud öli ja määre.
Kontrollige kaitsekatte talitlust.
Regulaarne hooldus ja puhastamine tagavad pika eluea ning ohutu käsitsemise.
Kui elektritööriista ühendusjuhe on kahjustatud, siis tuleb see spetsiaalselt ettevalmistatud ühendusjuhtmega asendada, mis on saadaval klienditeenindusorganisatsiooni kaudu.
Kasutage ainult Milwaukee tarvikuid ja Milwaukee tagavaraosi. Detailid, mille väljavahetamist pole kirjeldatud, laske välja vahetada Milwaukee klienditeeninduspunktis (vaadake brošüüri garantii / klienditeeninduste aadressid).
Vajaduse korral võite tellida seadme läbilõikejoonise, näidates ära masina tüübi ja andmesildil oleva numbri. Selleks pöörduge klienditeeninduspunkti või otse: Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.
EÜ VASTAVUSAVALDUS
Kinnitame oma ainuvastutusel, et „Tehniliste andmete“ all kirjeldatud toode vastab direktiivide köigile asjakohastele sätetele 2011/65/EU (RoHS)
2006/42/EÜ
2014/30/EU
ning täidetud on järgmiste ühtlustatud standardite nõuded.
EN 62841-1:2015
EN 62841-2-5:2014
EN 55014-1:2017+A11:2020
EN 55014-2:2015
EN IEC 63000:2018
On volitatud koostama tehnilist dokumentatsiooni.
Techtronic Industries GmbH
Palun lugege enne käikulaskmist kasutamisjuhend hoolikalt läbi.
Masinaga töötades kandke alati kaitseprille.
Enne kõiki töid masina kallal võtke vahetatav aku välja.
Tarvikud - ei kuulu tarne komplekti, soovitatav täiendus on saadaval tarvikute programmis.
Elektriseadmeid, patareisid/akusid ei tohi utiliseerida koos majapidamisprügiga. Elektriseadmed ja akud tuleb eraldi kokku koguda ning körvaldada keskkonnasöbralikul moel töötlemiskeskusesse. Küsige infot jäätmekäitlusjaamade ja kogumispunktide kohta oma kohalike ametnike või edasimüuja käest.
n_0
Pöörlemiskiirus tühijooksul
V
Pinge
三
Alalisvool
Euroopa vastavusmärk
Ühendkuningriigi vastavusmärk
Ukraina vastavusmärk
EAC
