M18 FMCS502X - Elektrikli testere MILWAUKEE - Ücretsiz kullanım kılavuzu

Ürün Tipi	Akülü Demir Testeresi
Marka	Milwaukee
Model	M18 FMCS502X
Akü Gerilimi	18 V (Li-iyon)
Boşta Devir	3900 dk⁻¹
Testere Çapı	150 mm
Testere Göbek Deliği	20 mm
Testere Kalınlığı	1,3 mm
Diş Sayısı	34
Maksimum Kesme Kapasitesi (Çelik)	6,5 mm
Maksimum Kesme Kapasitesi (Borular)	∅ 57 mm
Maksimum Kesme Kapasitesi (Profiller)	57 mm
Ağırlık (2,0-9,0 Ah akü ile)	2,5 - 3,2 kg
Çalışma Sıcaklığı	-18°C ila +50°C
Ses Basıncı Seviyesi	98,1 dB(A) (K=3 dB)
Ses Gücü Seviyesi	109,1 dB(A) (K=3 dB)
Titreşim (Metallerin Kesilmesi)	2,37 m/s² (K=1,5 m/s²)
Elektrikli Fren	Evet (~3 saniyede durma)
Uyumlu Aküler	M18B... (Li-İyon)
Uyumlu Şarj Cihazları	M12-18..., M1418 C6
Kesilen Malzemeler	Çelik, metal borular, profiller, alüminyum, sac metal
Bakım	Kuru bir bezle temizleyin, talaşları düzenli olarak boşaltın
Güvenlik	Alt koruma kapağı, yalıtımlı kavrama yüzeyleri, çalıştırma kilidi

Sık sorulan sorular - M18 FMCS502X MILWAUKEE

M18 FMCS502X testere ile hangi akü kullanılır?

Milwaukee M18B... (Li-İyon) aküleri kullanın. Uyumlu şarj cihazları M12-18... ve M1418 C6'dır.

Testere bıçağı nasıl değiştirilir?

Herhangi bir müdahaleden önce aküyü çıkarın. Testere bıçağı vidasını gevşetmek için verilen anahtarı kullanın. Bıçağı değiştirin ve sıkıca sıkın.

Maksimum kesme derinliği nedir?

Kesme derinliği parça kalınlığına göre ayarlanmalıdır. Parçanın altında bir tam dişten az görünmelidir. Çelikte maksimum kapasite 6,5 mm'dir.

Testerede elektrikli fren var mı?

Evet, testere, anahtarı bıraktıktan sonra bıçağı yaklaşık 3 saniyede durduran bir elektrikli fren ile donatılmıştır. Dikkat: elektrik kesintisi durumunda fren kullanılamaz.

Bu testere ile hangi malzemeler kesilebilir?

Bu demir testeresi çeşitli metalleri kesmek için tasarlanmıştır: çelik, metal borular (∅ 57 mm'ye kadar), profiller, alüminyum, sac metal vb.

Testere nasıl bakım yapılır?

Cihazı düzenli olarak kuru bir bezle temizleyin. Yangın riskini önlemek için içeride biriken talaşları boşaltın. Havalandırma deliklerini temiz tutun.

Kullanım sırasında hangi koruyucu ekipman giyilmelidir?

Her zaman koruyucu gözlük, kulak koruyucu, toz maskesi, eldiven ve kaymaz ayakkabı giyin.

Uzun süre kullanılmayacaksa akü nasıl saklanır?

30 günden uzun süreli saklama için aküyü kuru bir yerde, yaklaşık 27°C'de, %30-50 şarj seviyesinde tutun. Her 6 ayda bir şarj edin.

Bıçak geri tepmesi durumunda ne yapılmalı?

Testereyi iki elinizle sıkıca tutun, vücudunuzu bıçağa yanlamasına konumlandırın. Bıçak sıkışırsa, anahtarı bırakın ve testereyi çıkarmadan önce tamamen durmasını bekleyin.

Bu testere için yedek parçalar nereden bulunur?

Yalnızca Milwaukee aksesuarları ve yedek parçaları kullanın. Onarımlar için bir Milwaukee satış sonrası servis merkezine başvurun. Talep üzerine patlatılmış görünüm sağlanabilir.

KULLANIM KILAVUZU M18 FMCS502X MILWAUKEE

Orijinal işletme talimatı

izolasyonlu tutma yüzeyi

Kesme derinliğini iş parçasının kalınlığına göre ayarlayın. İş parçası altında tam diş uzunluğunun daha azı görünmelidir.

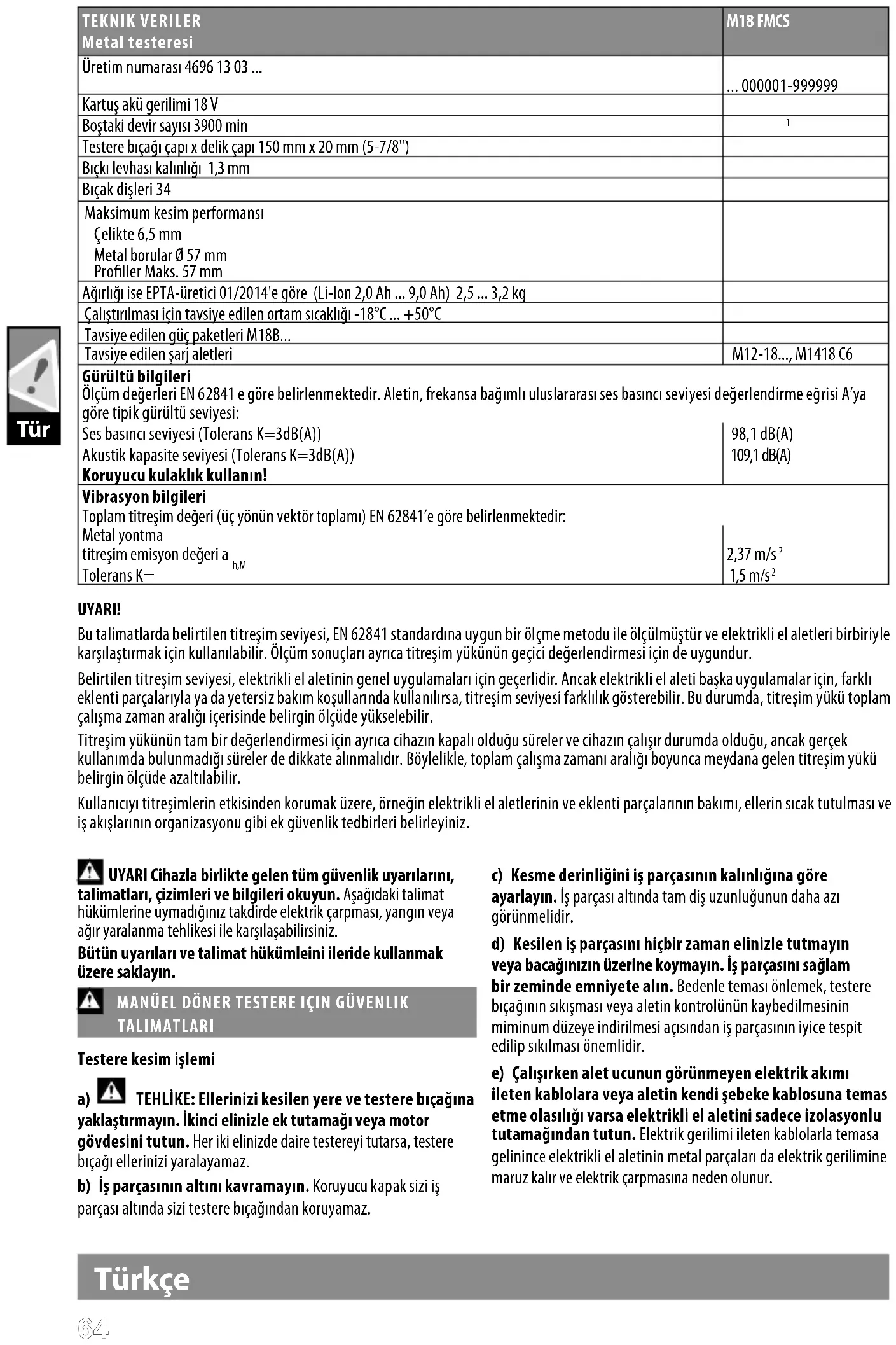

TEKNIK VERILERMetal testeresi	M18 FMCS
Üretim numarası 4696 13 03 ...	... 000001-999999
Kartuş akü gerilimi 18 V
Boştaki devir sayısı 3900 min	-1
Testere bıçağı çapı x delik çapı 150 mm x 20 mm (5-7/8")
Bıçkı levhası kalınlığı 1,3 mm
Bıçak dişleri 34
Maksimum kesim performansıÇelikte 6,5 mmMetal borular ∅ 57 mmProfiler Maks. 57 mm
Ağırlığı ise EPTA-üretici 01/2014'e göre (Li-lon 2,0 Ah ... 9,0 Ah) 2,5 ... 3,2 kg
Çalıştırılması için tavsiye edilen ortam sıcaklığı -18°C ... +50°C
Tavsiye edilen güç paketleri M18B...
Tavsiye edilen şarj aletleri	M12-18..., M1418 C6
Gürültü bilgileriÖlçüm değerleri EN 62841 e göre belirlenmektedir. Aletin, frekansa bağımlı uluslararası ses basıncı seviyesi değerlendirme eğrisi A'ya göre tipik gürültü seviyesi:Ses basıncı seviyesi (Tolerans K=3dB(A))Akustik kapasite seviyesi (Tolerans K=3dB(A))Koruyucu kulaklık kullanın!	98,1 dB(A)109,1 dB(A)
Vibrasyon bilgileriToplam titreşim değeri (üç yönün vektör toplamı) EN 62841'e göre belirlenmektedir:Metal yontmatitreşim emisyon değeri a_h,M Tolerans K=	2,37 m/ s^2 1,5 m/ s^2

UYARI!

Bu talimatlarda belirtilen titreşim seviyesi, EN 62841 standardına uygun bir ölçme metodu ile ölçülmüştür ve elektrikli el aletleri birbiriyle karşılaştırmak için kullanılabilir. Ölçüm sonuçları ayrıca titreşim yükünün geçici değerlendirmesi için de uygundur.

Belirtilen titreşim seviyesi, elektrikli el aletinin genel uygulamaları için geçerlidir. Ancak elektrikli el aleti başka uygulamalar için, farklı eklenti parçalarıyla ya da yetersiz bakım koşullarında kullanılırsa, titreşim seviyesi farklılık gösterebilir. Bu durumda, titreşim yükü toplam çalışma zaman aralığı içerisinde belirgin ölçüde yükselebilir.

Titreşim yükünün tam bir değerlendirmesi için ayrıca cihazın kapalı olduğu süreler ve cihazın çalışır durumda olduğu, ancak gerçek kullanımda bulunmadığı süreler de dikkate alınmalıdır. Böylelikle, toplam çalışma zamanı aralığı boyunca meydana gelen titreşim yükü belirgin ölçüde azaltılabilir.

Kullanıcıyı titreşimlerin etkisinden korumak üzere, örneğin elektrikli el aletlerinin ve eklenti parçalarının bakımı, ellerin sıcak tutulması ve iş akışlarının organizasyonu gibi ek güvenlik tedbirleri belirleyiniz.

UYARI Cihazla birlikte gelen tüm güvenlik uyarılarını, matları, çizimleri ve bilgileri okuyun. Aşağıdaki talimat imlerine uymadığınız takdirde elektrik çarpması, yangın veya yaralanma tehlikesi ile karşılaşabilirsiniz.

Bütün uyarıları ve talimat hükümetleini ileride kullanmak üzere saklayın.

MANÜEL DÖNER TESTERE IÇIN GÜVENLIK TALIMATLARI

Testere kesim işlemi

a) TEHLIKE: Ellerinizi kesilen yere ve testere bıçağına yaklaştırmayın. İkinci elinizle ek tutamağı veya motor gövdesini tutun. Her iki elinizde daire testereyi tutarsa, testere bıçağı ellerinizi yaralayamaz.
b) İş parçasının altını kavramayın. Koruyucu kapak sizi iş parçası altında sizi testere biçagından koruyamaz.

c) Kesme derinliğini iş parçasının kalınlığına göre ayarlayın. İş parçası altında tam diş uzunluğunun daha azı görünmelidir.

d) Kesilen iş parçasını hiçbir zaman elinizle tutmayın veya bacağınızın üzerine koymayın. İş parçasını sağlam bir zeminde emniyete alın. Bedenle teması önlemek, testere bıçağının sıkışması veya aletin kontrolünün kaybedilmesinin miminum düzeye indirilmesi açısından iş parçasının iyice tespit edilip sıkılması önemlidir.

e) Çalışırken alet ucunun görüneyen elektrik akımı ileten kablolara veya aletin kendi şebeke kablosuna temas etme olasılığı varsa elektrikli el aletini sadece izolasyonlu tutamağından tutun. Elektrik gerilimi ileten kablolarla temasa gelinince elektrikli el aletinin metal parçaları da elektrik gerilimine maruz kalır ve elektrik çarpmasına neden olunur.

Türkçe

f) Uzunlamasına kesme yaparken daima bir dayamak veya düz bir kenar kılavuzu kullanın. Bu, kesme hassasiyetini iyileştirir ve testere bıçağının sıkışma olasılığını azaltır.
g) Daima doğru büyüklükte ve biçimi bağlama flanşına uygun testere bıçakları kullanın (ağ şeklinde veya yuvarlak). Testerenin montaj parçalarına uymayan testere bıçaklar, balanssız çalışır ve aletin kontrol dışına çıkma olasılığını artırır.
h) Hiçbir zaman hasarlı testere bıçağı alt besleme diski veya vida kullanmayın. Testere bıçağı alt besleme diski ve vidalar, işletme güvenliğini optimum düzeye getirmek üzere özel olarak tasarlanmış ve üretilmiştir.

Geri tepme kuvvetinin nedenleri ve buna karşı alıncak önlemler:

• Bir geri tepme kuvveti, takılan, sıkışan veya yanlış doğrultulan bir testere bıçağının beklenmedik reaksiyonudur. Bu durum, aletin kontrolden ve iş parçasından çıkarak kullanıcıya doğru harket etmesine neden olabilir;
• Testere bicağı kesilen hat içinde takılır veya sıkışırsa, bloke olur. Böyle bir durumda motor kuvveti aleti kullanıcıya doğru geri iter;
• Testere bicağı kesme hattında açılanma yapar veya yanlış doğrultulursa, testere bicağının arka tarafından dişler iş parçasının üst yüzeyine takılabilir ve bunun sonucunda da testere bicağı kesme hattından dışarı çıkarak, geriyi doğru kullanıcıya doğru sıçrama yapyar.

Bir geri tepme kuvvet, testerenin yanlış veya hatalı kullanımı sonucu ortaya çıkar. Geri tepme kuvvetleri aşağıda açıklanan uygun önlemlerle önlenebilir.

a) Testereyi iki elinizle birlikte sıkıca tutun ve ellerinizi geri tepme kuvvetini karşılayabilecek konumda tutun. Daima testere bıçağının yan tarafından durun, hiçbir zaman testere bıçağı ile aynı hatta bulunmayın. Geri tepme halinde daire testere geri doğru sıçrar, ancak kullanıcı personel uygun önlemleri almışsa bu geri tepme kuvvetlerini tehlikesiz biçimde karşılayabilir.
b) Testere bicağı sıkışır veya kesme işlemi başka herhangi bir nedenle kesilirse, açma/kapama şalterini bırakın ve testere bicağı tam duruncaya kadar testereyi malzeme içinde sakince tutun. Testere bicağı hareket ettiği sürece ve geri tepme kuvveti kendini hissettirdiği sürece hiçbir zaman testereyi iş parçasından dışarı çıkarmayı denemeyin veya geri çekmeyin. Testere bicağının sıkışma nedenini bulun ve bunu uygun önlemlerle giderin.
c) İş parçası içinde bulunan bir testereyi tekrar çalıştırmak isterseniz, testere bıçağını kesme hattında içinde merkezleyin ve testere dişlerinin iş parçasına takılı olup olmadığını kontrol edin. Testere bıçağı sıkışır (bloke olur) ve tekrar çalıştırılacak olursa iş parçasından dışarı çıkabilir veya bir geri tepme kuvvetine neden olabilir.
d) Testere bicağının sıkışıp geri tepme tehlikesi yaratmaması için büyük boyutlu levhaları keserken güvenli bir biçimde destekleyin. Büyük boyutlu levhalar kendi ağırlıkları nedeniyle büyülebilir. Bu levhalar her iki yandtan, hem kesme hattının yakınından hem de kenardan desteklenmelidir.
e) Körelmiş veya hasarlı testere bıçakları kullanımayın. Körelmiş veya yanlış doğurultulmuş testere bıçakları dar kesme hattında büyük bir sürtünme kuvvetinin oluşmasına, testere

biçağının sıkışmasına ve geri tepme kuvvetlerinin oluşmasına neden olurlar.

f) Kesme işlemine başlamadan önce kesme derinliği ve kesme hızı ayarlarını tam ve hassas biçimde ayarlayarak tespit edin. Kesme sırasında ayarlar değişcek olursa, testere bicağı sıkışabilir ve geri tepme kuvveti oluşabilir.
g) İçini görmediğiniz bir yerde, örneğin bir duvarda "içten kesme" işlerinde özellikle dikkatli olun. Malzeme içine dalan testere bıçağı görünleyen nesneler nedeniyle bloke olabilir ve geri tepme kuvvetlerine neden olabilir.

Alt koruyucu kapağın fonksiyonu

a) Her kullanimdan önce alt koruyucu kapağın kusursuz biçimde kapanıp kapanmadığını kontrol edin. Alt koruyucu kapak serbestçe hareket etmiyorsa ve hemen kapanmıyorsa testereyi kullanmayın. Alt koruyucu kapağı açık konumda iken hiçbir zaman sıkmayın veya yapıştırmayın. Testere yanlışlıkla yere düşecek olursa, alt koruyucu kapak bükülebilir. Koruyucu kapağı geri çekme kolu ile açın ve serbest hareket edip etmediğini ve bütün kesme açısı ve kesme derinliklerinde ne testere bıçağına ne de diğer parçalara temas edip etmediğini kontrol edin.
b) Alt koruyucu kapağın yayını kontrol edin. Eğer alt koruyucu kapak ve yayı kusursuz olarak çalışmıyorsa aletinizi bakıma gönderin. Hasarlı parçalar, yapışkan birikintiler veya talaş birikmeleri alt koruyucu kapağın gecikmeli olarak işlev görmesine neden olur.
c) Alt koruyucu kapağı elinizle sadece "Malzeme içine dalmalı veya açılı" kesme gibi özel durumlarda açın. Alt koruyucu kapağı geri çekme kolu ile açın ve testere bicağı malzeme içine girince serbest bırakın. Bütün diğer kesme işlerinde alt koruyucu kapak otomatik olarak çalışmalıdır.
d) Alt koruyucu kapak testere biçagını kapatmadığı sürece testereyi tezgaha veya yere bırakmayın. Korunmayan ve serbest dönüşteki testere biçagı testereyi kesme yönünün tersine hareket ettirir ve önüne gelen malzemeyi keser. Bu sırada testerenin serbest dönüş süresine dikkat edin.

Ek güvenlik ve çalışma talimatları

Koruyucu kulaklık kullanın. Gürültü etkisi işitme kaybını etkiler. Koruma teçhizatı kullanın. Makinada çalışırken devamlı surette koruyucu gözlük takın. Koruyucu elbise ve tozlardan korunma maskesi, emniyet eldivenleri ve sağlam ve kaymaya mukavim ayakkabı giyin. Başlık ve kulaklık tavsiye edilir.

Çalışma sırasında ortaya çıkan toz genellikle sağlığa zararlıdır ve bedeninize temas etmemelidir. Uygun bir koruyucu toz maskesi kullanın
Tanıtım verileri bu kullanım kılavuzunda belirtilmemiş tertere bıçaklarını kullanmayın.
Kesilecek malzeme için uygun biçki levhası seçin.
Kullanılan takımın izin verilen devri, en az elektrikli cihaz üzerinde yazılı azami devir kadar yüksek olmalıdır.
Lütfen cihazların içinde taşlama levhaları (diskleri) monte ederek kullanmayın!
Aleti elle kullanırken açma/kapama şalterini kilitlemeyin.
Besleme hızını ayarlayarak testere diski dişlerinin aşırı ısınmasını önleyiniz.
M18 sistemli kartuş aküleri sadece M18 sistemli şarj cihazları ile şarj edin. Başka sistemli aküleri şarj etmeyin.

Kartuş aküleri ve şarj cihazını açmayın ve sadece kuru yerlerde saklayın. Neme ve ıslanmaya karşı koruyun.

UYARI! Bir kısa devreden kaynaklanan yangın, yaralanma veya ürün hasarları tehlikesini önlemek için aleti, güç paketini veya şarj cihazını asla sıvıların içine daldırmayınız ve cihazların ve pillerin içine sıvı girmesini önleyiniz. Tuzlu su, belirli kimyasallar, ağartıcı madde veya ağartıcı madde içeren ürünler gibi korozif veya iletken sıvılar kısa devreye neden olabilir.

ELEKTRİKLİ FREN

Basmalı şalter bırakıldığında, testere diski yakl. 3 saniye içinde elektrikli fren tarafından durdurulmaktadır.

Ancak, tetiği serbest bıraktığınız ve frenin devreye girdiği an arasında gecikme olabilir. Güç kesintisinde ve makine halen açıkken frenleme işlevi kullanılamaz.

Testere levhası ancak durduktan sonra testerenin aparatından çekilmesi gerekir.

KULLANIM

Bu metal testeresi metal profiller (UniStrut), borular, kuru yapı kalıpları, kablo kanalları, alüminyum prfofiller gibi çok çeşitli metal malzemede düz hatlı kesme işleri için geliştirilmiştir.

AKÜ

Uzun süre kullanım dışı kalmış kartuş aküleri kullanmadan önce şarj edin.

50°C üzerindeki sıcaklıklar kartuş akünün performansını düşürür. Akünün güneş ışığı veya mekân sıcaklığı altında uzun süre ısınmamasına dikkat edin.

Şarj cihazı ve kartuş aküdeki bağlantı kontaklarını temiz tutun.

Akünün ömrünün mükemmel bir şekilde uzun olması için kullandıktan sonra tamamen doldurulması gerekir. Uzun süre kullanım dışı kalmış kartuş aküleri kullanmadan önce şarj edin.

Ömrünün mümkün olduğu kadar uzun olması için akülerin yükleme yapıldıktan sonra doldurma cihazından uzaklaştırılması gerekir.

Akünün 30 günden daha fazla depolanması halinde:, Aküyü takriben 27°C'de kuru olarak depolayın., Aküyü yükleme durumunun takriben % 30 - %50 olarak depolayın., Aküyü her 6 ay yeniden doldurun.

Kullanılmış kartuş aküleri ateşe veya ev çöplerine atmayın. Milwaukee, kartuş akülerin çevreye zarar vermeyecek biçimde tasfiye edilmesine olanak sağlayan hizmet sunar; lütfen bu konuda yetkili satıcınızdan bilgi alın.

Kartuş aküleri metal parça veya eşyalarla birlikte saklamayın (kısa devre tehlikesi).

Kartuş aküleri ve şarj cihazını açmayın ve sadece kuru yerlerde saklayın. Neme ve ıslanmaya karşı koruyun.

Aşırı zorlanma veya aşırı ısınma sonucu hasar gören kartuş akülerden batarya sıvısı dışarı akabilir. Batarya sıvısı ile temasa gelen yeri hemen bol su ve sabunla yıkayın. Batarya sıvısı gözünüze kaçacak olursa en azından 10 dakika yıkayın ve zaman geçirmeden bir hekime başvurun.

Şarj cihazının kartuş akü yuvasına hiçbir şekilde metal parçalar kaçmamalıdır (kısa devre tehlikesi).

LITYUM IYON PILLERIN TAŞINMASI

Lityum iyon piller tehlikeli madde taşımacılığı hakkındaki yasal hükümler tabidir.

Bu piller, bölgesel, ulusal ve uluslararası yönetmeliklere ve hükümlere uyularak taşınmak zorundadır.

Tüketiciler bu pilleri herhangi bir özel şart aranmaksızın karayoluyla taşıyabilirler.

Lityum iyon pillerin nakliye şirketleri tarafından ticari taşımacılığı için tehlikeli madde taşımacılığının hükümleri geçerlidir. Sevk hazırlığı ve taşıma sadece ilgili eğitimi görmüş personel tarafından gerçekleştirilebilir. Bütün süreç uzmanca bir refakatçilik altında gerçekleştirilmek zorundadır.

Pillerin taşınması sırasında aşağıdaki hususlara dikkat edilmesi gerekmektedir:

Kısa devre oluşmasını önlemek için kontakların korunmuş ve izole edilmiş olmasını sağlayınız. Pil paketinin ambalajı içinde kaymamasına dikkat ediniz. Hasarlı veya akmış pillerin taşınması yasaktır. Ayrıca bilgiler için nakliye şirketinize başvurunuz.

BAKIM

Aletin kendinde bir çalışma yapmadan önce kartuş aküyü çıkarın.

Testere bıçağını takmadan veya çıkarmadan önce aletin fisini güç kaynağından çektiğinizden emin olun.

Cihazı ve koruyucu tertibatı kuru bir bezle temizleyiniz. Bazı temizlik maddeleri plastik veya başka izole parçalara zarar verebilir.

Aletin havalandırma aralıklarını daima temiz tutun.

Tozu düzenli olarak alınız. Yangın riskini önlemek için testerenin içinde biriken talaşları temizleyiniz.

Cihazı temiz ve kuru tutunuz ve dışına taşan sıvı yağları ve gresleri temizleyiniz

Koruyucu kapakların fonksiyonunu kontrol ediniz.

Düzenli aralıklarda yapılan bakım ve temizlik, uzun bir dayanma ömrü ve güvenli bir kullanım sağlar.

Elektrikli aletin elektrik kablosu hasarlıysa, müşteri hizmeti organizasyonu üzerinden temin edilebilen önceden özel olarak hazırlanmış bir elektrik kablosu ile değiştirilmesi gerekmektedir.

Sadece Milwaukee aksesuarı ve yedek parçası kullanın. Nasıl değiştirileceği açıklanmamış olan yapı parçalarını bir Milwaukee müşteri servisinde değiştirin (Garanti ve servis adresi broşürüne dikkat edin).

Gerektiği takdirde aletin dağınık görünüş şeması, alet tipinin ve tip etiketi üzerindeki sayının bildirilmesi koşuluyla müşteri servisinden veya doğrudan Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany adresinden istenebilir.

CE UYGUNLUK BEYANI

"Teknik veriler" başlığı altında tanımlanan ürünün, sayılı direktiflerdeki tüm hükümleri

2011/65/EU (RoHS)

2006/42/EC

2014/30/EU

uyumlaştırılmış standartları

EN 62841-1:2015

EN 62841-2-5:2014

EN 55014-1:2017+A11:2020

EN 55014-2:2015

EN IEC 63000:2018

Teknik evrakları hazırlamakla görevlendirilmiştir.

Techtronic Industries GmbH

Lütfen aleti çalıştırmadan önce kullanma kılavuzunu dikkatli biçimde okuyun.

Aletle çalışırken daima koruyucu gözlük kullanın.

Aletin kendinde bir çalışma yapmadan önce kartuş aküyü çıkarın.

Aksesuar - Teslimat kapsamında değildir, önerilen tamamlamalar aksesuar programında.

Elektrikli cihazların, pillerin/akülerin evsel atıklarla birlikte bertaraf edilmesi yasaktır. Elektrikli cihazlar ve aküler ayrılarak biriktirilmeli ve çevreye zarar vermeden bertaraf edilmeleri için bir atık değerlendirme tesisine götürülmelidirler. Yerel makamlara veya satıcınıza geri dönüşüm tesisleri ve atık toplama merkezlerinin yerlerini danışınız.

n_0

Boştaki devir sayısı

V

Voltaj

Doğru akım

Avrupa uyumluluk işareti

Britanya uyumluluk işareti

Ukrayna uyumluluk işareti

Avrasya uyumluluk işareti
