| Vrsta izdelka | Brezžična kovinska žaga |
| Znamka | Milwaukee |
| Model | M18 FMCS502X |
| Napetost baterije | 18 V (Li-ion) |
| Hitrost brez obremenitve | 3900 min⁻¹ |
| Premer lista | 150 mm |
| Premer izvrtine lista | 20 mm |
| Debelina lista | 1,3 mm |
| Število zob | 34 |
| Največja zmogljivost rezanja (jeklo) | 6,5 mm |
| Največja zmogljivost rezanja (cevi) | ∅ 57 mm |
| Največja zmogljivost rezanja (profili) | 57 mm |
| Teža (z baterijo 2,0-9,0 Ah) | 2,5 - 3,2 kg |
| Delovna temperatura | -18°C do +50°C |
| Raven zvočnega tlaka | 98,1 dB(A) (K=3 dB) |
| Raven zvočne moči | 109,1 dB(A) (K=3 dB) |
| Vibracije (rezanje kovin) | 2,37 m/s² (K=1,5 m/s²) |
| Električna zavora | Da (ustavitev v ~3 sekundah) |
| Združljive baterije | M18B... (Li-Ion) |
| Združljivi polnilniki | M12-18..., M1418 C6 |
| Rezalni materiali | Jeklo, kovinske cevi, profili, aluminij, pločevina |
| Vzdrževanje | Čistite s suho krpo, redno odstranjujte ostružke |
| Varnost | Spodnji zaščitni pokrov, izolirane prijemalne površine, zaklepanje vklopa |
Pogosto zastavljena vprašanja - M18 FMCS502X MILWAUKEE
Vprašanja uporabnikov o M18 FMCS502X MILWAUKEE
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Električna žaga v formatu PDF brezplačno! Poiščite svoja navodila M18 FMCS502X - MILWAUKEE in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. M18 FMCS502X znamke MILWAUKEE.
NAVODILA ZA UPORABO M18 FMCS502X MILWAUKEE
Iz varnostnih razlogov je električno orodje opremljeno z zaporo vklopa in stikalo za vklop/izklop se ne da kiksi rati.
Iz sigurnosnih razloga električni alat je predviđen jednim zatvaračem za uključivanje i prekidač za uključivanje i isključivanje se ne može aretirati.
Prosimo, da globino reza prilagodite debelini obdelovanca. Znaša naj manj kot višina zoba, ki je vidna pod obdelovancem.
Prilagodite dubinu rezanja debljini izratka. Ispod izratka treba biti vidljiv manje od jedan puni zub.
Izvçlieties zâiçõanas dziīumu, kas atbilst zâiçjamâ priekõmeta biezumam. Zâiçõanas dziīumam jâbût tik lielam, lai zem zâiçjamâ priekõmeta redzamâs asmens daïas augstums bûtu mazâks par asmens zobu augstumu.
Pjovimo gylá tinkamai nustatykite pagal ruoðinio storá. Ruoðinio apaèioje turi matytis õiek tiek maßiau, nei per visà pjūklo dainties aukõtá, iõlindusi disko dalis.

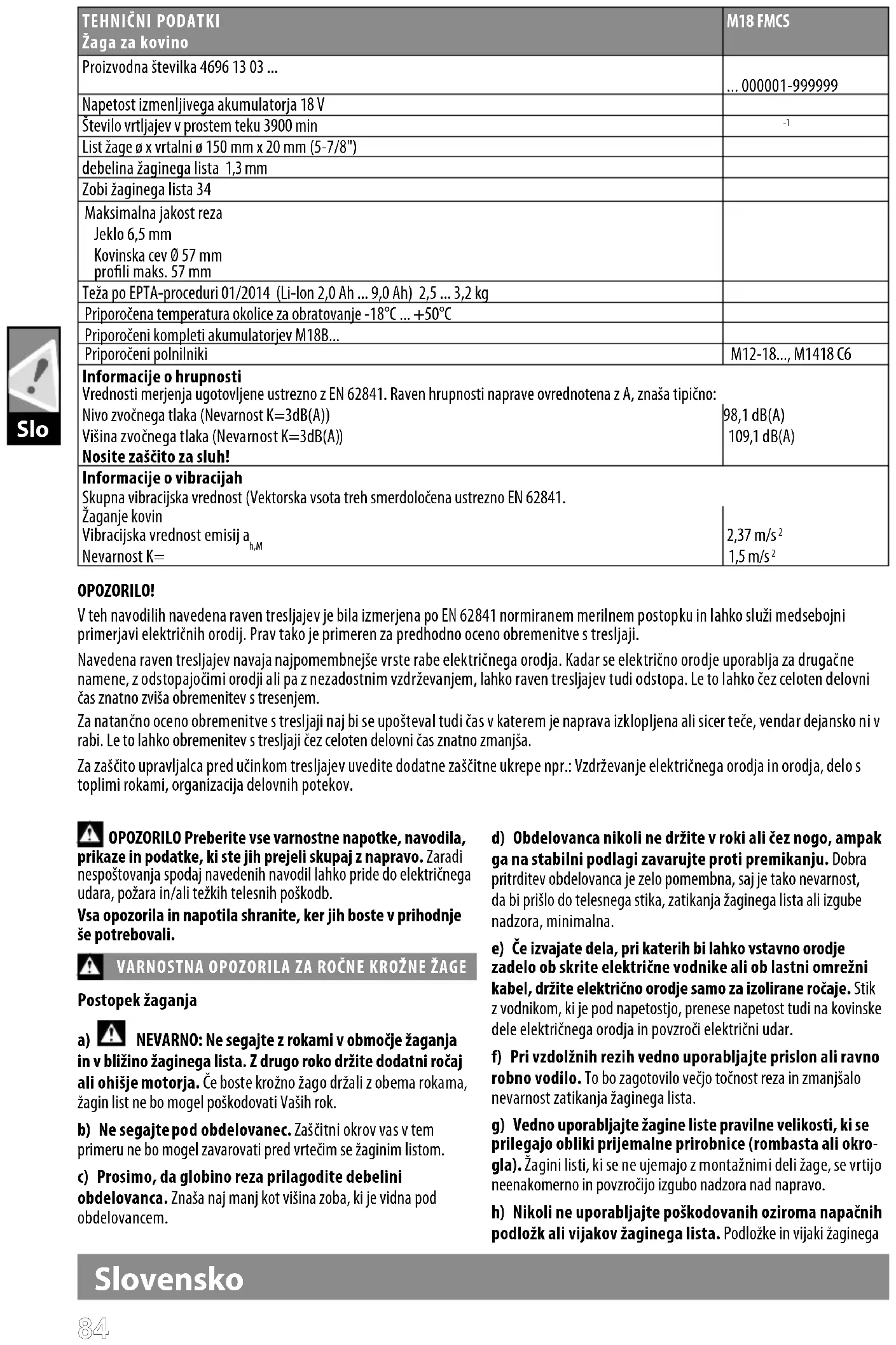

| TEHNIČNI PODATKIŽaga za kovino | M18 FMCS |
| Proizvodna številka 4696 13 03 ... | ... 000001-999999 |
| Napetost izmenljivega akumulatorja 18 V | |
| Število vrtljajev v prostem teku 3900 min | -1 |
| List žage ø x vrtalni ø 150 mm x 20 mm (5-7/8") | |
| debelina žaginega lista 1,3 mm | |
| Zobi žaginega lista 34 | |
| Maksimalna jakost rezaJeklo 6,5 mmKovinska cev ∅ 57 mmprofili maks. 57 mm | |
| Teža po EPTA-proceduri 01/2014 (Li-lon 2,0 Ah ... 9,0 Ah) 2,5 ... 3,2 kg | |
| Priporočena temperatura okolice za obratovanje -18°C ... +50°C | |
| Priporočeni kompleti akumulatorjev M18B... | |
| Priporočeni polnilniki | M12-18..., M1418 C6 |
| Informacije o hrupnostiVrednosti merjenja ugotovljene ustrezno z EN 62841. Raven hrupnosti naprave ovrednotena z A, znaša tipično:Nivo zvočnega tlaka (Nevarnost K=3dB(A))Višina zvočnega tlaka (Nevarnost K=3dB(A))Nosite zaščito za sluh! | 98,1 dB(A)109,1 dB(A) |
| Informacije o vibracijahSkupna vibracijska vrednost (Vektorska vsota treh smerdoločena ustrezno EN 62841.Žaganje kovinVibracijska vrednost emisij ah,MNevarnost K= | 2,37 m/s ^2 1,5 m/s ^2 |
OPOZORILO!
V teh navodilih navedena raven tresljajev je bila izmerjena po EN 62841 normiranem merilnem postopku in lahko služi medsebojni primerjavi električnih orodij. Prav tako je primeren za predhodno oceno obremenitve s tresljaji.
Navedena raven tresljajev navaja najpomembnejše vrste rabe električnega orodja. Kadar se električno orodje uporablja za drugačne namene, z odstopajočimi orodji ali pa z nezadostnim vzdrževanjem, lahko raven tresljajev tudi odstopa. Le to lahko čez celoten delovni čas znatno zviša obremenitev s tresenjem.
Za natančno oceno obremenitve s tresljaji naj bi se upošteval tudi čas v katerem je naprava izklopljena ali sicer teče, vendar dejansko ni v rabi. Le to lahko obremenitev s tresljaji čez celoten delovni čas znatno zmanjša.
Za zaščito upravljalca pred učinkom tresljajev uvedite dodatne zaščitne ukrepe npr.: Vzdrževanje električnega orodja in orodja, delo s toplimi rokami, organizacija delovnih potekov.
OPOZORILO Preberite vse varnostne napotke, navodila, aze in podatke, ki ste jih prejeli skupaj z napravo. Zaradi oštovanja spodaj navedenih navodil lahko pride do električnega a, požara in/ali težkih telesnih poškodb.
Vsa opozorila in napotila shranite, ker jih boste v prihodnje še potrebovali.
VARNOSTNA OPOZORILA ZA ROČNE KROŽNE ŽAGE
Postopek žaganja
a) NEVARNO: Ne segajte z rokami v območje žaganja in v bližino žaginega lista. Z drugo roko držite dodatni ročaj ali ohišje motorja. Če boste krožno žago držali z obema rokama, žagin list ne bo mogel poškodovati Vaših rok.
b) Ne segajte pod obdelovanec. Zaščitni okrov vas v tem primeru ne bo mogel zavarovati pred vrtečim se žaginim listom.
c) Prosimo, da globino reza prilagodite debelini obdelovanca. Znaša naj manj kot višina zoba, ki je vidna pod obdelovancem.
d) Obdelovanca nikoli ne držite v roki ali čez nogo, ampak ga na stabilni podlagi zavarujte proti premikanju. Dobra pritrditev obdelovanca je zelo pomembna, saj je tako nevarnost, da bi prišlo do telesnega stika, zatikanja žaginega lista ali izgube nadzora, minimalna.
e) Če izvajate dela, pri katerih bi lahko vstavno orodje zadelo ob skrite električne vodnike ali ob lastni omrežni kabel, držite električno orodje samo za izolirane ročaje. Stik z vodnikom, ki je pod napetostjo, prenese napetost tudi na kovinske dele električnega orodja in povzroči električni udar.
f) Pri vzdolžnih rezih vedno uporabljajte prislon ali ravno robno vodilo. To bo zagotovilo večjo točnost reza in zmanjšalo nevarnost zatikanja žaginega lista.
g) Vedno uporabljajte žagine liste pravilne velikosti, ki se prilegajo obliki prijemalne prirobnice (rombasta ali okrogla). Žagini listi, ki se ne ujemajo z montažnimi deli žage, se vrtijo neenakomerno in povzročijo izgubo nadzora nad napravo.
h) Nikoli ne uporabljajte poškodovanih oziroma napačnih podložk ali vijakov žaginega lista. Podložke in vijaki žaginega
Slovensko
lista so bili konstruirani posebej za Vašo žago, z namenom dose-ganja njene optimalne zmogljivost in varnega delovanja.
Vzroki in preprečevanje povratnega udarca:
- povratni udarec je nepričakovana reakcija zagozdenega, zataknjenega ali napačno poravnanega žaginega lista, zaradi česar se lahko žaga, ki ni več pod nadzorom, premakne iz obdelovanca proti osebi, ki upravlja z žago;
- žagin list se lahko zatakne ali zagozdi v rezu, kar povzroči njegovo blokiranje, moč motorja pa potisne napravo nazaj, proti osebi, ki z njo upravlja;
- će žagin list, ki se nahaja v rezu, zasukate ali će žagin list ni bil pravilno naravnan, se lahko zobje zadnjega roba žaginega lista zataknejo, žagin list skoči iz zareze in odleti vzvratno proti osebi, ki upravlja z žago.
Povratni udarec je posledica napačne uporabe žage. Preprečite ga lahko s primernimi previdnostnimi ukrepi, ki so opisani v nadaljevanju besedila.
a) Z obema rokama trdno držite žago. Roke premaknite v položaj, v katerem boste lahko kljubovali povratnim udarcem. Vedno stojite ob strani žaginega lista in se nikoli ne premaknite v položaj, v katerem bi bila Vaše telo in žagin list v isti črti. Pri povratnem udarcu lahko krožna žaga skoči nazaj, vendar pa lahko upravljalec povratne udarce obvlada, će je prej primerno ukrepal.
b) Če žagin list obtiči ali se žaganje prekine iz drugega razloga, spustite vklopno-izklopno stikalo in mirno držite žago v obdelovancu, dokler se žagin list popolnoma ne ustavi. Nikoli ne poskušajte žage odstraniti iz obdelovanca ali jo potegniti nazaj, dokler se žagin list premika ali dokler bi lahko prišlo do povratnega udarca. Poiščite vzrok za zatikanje žaginega lista in ga na ustrezen način odstranite.
c) Če želite žago, ki je obtičala v obdelovancu, ponovno zagnati, centrirajte žagin list v rezu in preverite, če niso obje zatakjeni v obdelovancu. Zatakjen žagin list se lahko izmakne iz obdelovanca in povzroči povratni udarec v trenutku, ko žago ponovno zaženete.
d) Večje plošče ustrezno podprite in tako zmanjšajte tveganje za nastanek povratnega udarca zaradi zatakjenega žaginega lista. Velike plošče se zaradi lastne teže lahko upognejo, zato jih morate podpreti na obeh straneh, torej blizu reza in na robu.
e) Ne uporabljajte topih ali poškodovanih žaginih listov. Žagini listi s topimi ali napačno poravnanimi zobmi zaradi preozkega reza povzročajo večje trenje, zatikanje žaginega lista in povratni udarec.
f) Pred žaganjem trdno privijte nastavitve za globino reza in rezalni kot. Če se nastavitve med rezanjem spremenijo, se lahko žagin list zatakne in povzroči povratni udarec.
g) Še posebno previdni bodite pri »potopnem žaganju« v skrito področje, na primer v obstoječo steno. Žagin list lahko pri potopnem žaganju skritih predmetov blokira in povzroči povratni udarec.
Funkcija spodnjega zaščitnega pokrova
a) Pred vsako uporabo naprave preverite brezhibno zapiranje spodnjega zaščitnega okrova. Ne uporabljajte žage, će spodnji zaščitni okrov ni prosto gibljiv in se takoj ne zapre. Spodnjega
zaščitnega okrova nikoli ne zatikajte ali fiksirajte v odprtem položaju. Če pade žaga nenamerno na tla, se lahko spodnji zaščitni okrov zvije. Odprite ga z ročico za odmik in se prepričajte ali je prosto gibljiv. Zaščitni okrov se pri vseh rezalnih kotih in vseh globinah reza ne sme dotikati niti žaginega lista niti drugih delov žage.
b) Preglejte delovanje vzmeti za spodnji zaščitni okrov. Če spodnji zaščitni okrov in vzmeti ne delujejo brezhibno, oddajte napravo v popravilo. Poškodovani deli, lepljive obloge ali nabiranje ostružkov so vzrok za upočasnjeno delovanje spodnjega zaščitnega okrova.
c) Ročno odpiranje spodnjega zaščitnega okrova je dovoljeno samo pri posebnih rezih, kakršna sta »potopno žaganje in žaganje pod kotom«. Z ročico za odmik odprite spodnji zaščitni okrov in jo spustite takoj, ko žagin list prodre v obdelovanec. Pri vseh drugih rezih mora spodnji zaščitni okrov delovati samodejno.
d) Ne odlagajte žage na delovno mizo ali na tla, če spodnji zaščitni okrov ne pokriva žaginega lista. Nezavarovan, vrteč se žagin list premakne žago v protismeri reza in žaga vse, kar mu je na poti. Upoštevajte čas izteka žage.
Nadaljna varnostna in delovna opozorila
Nosite zaščito za sluh. Hrup lahko povzroči izgubo sluha.
Uporabite zaščitno opremo. Pri delu s strojem vedno nosite zaščitna očala. Priporočajo se zaščitka oblačila, kot npr. maska za zaščito proti prahu, zaščitne rokavice, trdno in nedrseče obuvalo, čelada in zaščita za sluh.
Prah, ki nastaja pri delu, je pogosto zdravju škodljiv in naj ne zaide v telo. Nosite ustrezno masko proti prahu.
Listi za žago, ki ne odgovarjajo podatkom o značilnosti v tem navodilu za uporabo, se ne smejo uporabiti.
Izberite rezanemu materialu ustrezen žagin list.
Dovoljeno število vrtljajev uporabljenega orodja mora biti vsaj tako visoko, kot je največje število vrtljajev električnega orodja.
Ne uporabljati brusne plošče
Stikala za vklop/izklop pri ročno vodenem obratovanju ne fiksirajte.
S primerno hitrostjo podajanja se izogibajte pregrevanju zob žaginega lista.
Izmenljive akumulatorje sistema M18 polnite samo s polnilnimi aparati sistema M18. Ne polnite nobenih akumulatorjev iz drugih sistemov.
Izmenljivih akumulatorjev in polnilnih aparatov ne odpirajte in jih hranite samo v suhih prostorih. Zaščitite jih pred mokroto.
OPOZORILO!V izogib, s kratkim stikom povzročene nevarnosti požara, poškodb ali okvar na proizvodu, orodja, izmenljivega akumulatorja ali polnilne naprave ne potapljajte v tekočine in poskrbite, da ne bo prihajalo do vdora tekočin v naprave in akumulatorje. Korozivne ali prevodne tekočine, kot so slana voda, določene kemikalije in belila ali proizvodi, ki le ta vsebujejo, lahko povzročijo kratek stik.
ELEKTRIČNA ZAVORA
Pri sprostitvi pritisnega stikala se žagin list v ca. 3 sekundah s pomočjo električne zavore ustavi.
Vendar pa lahko pride do zamika med sprostitvijo sprožilca in sprožitvijo zavore. Ob prekinitvi napajanja in še vedno vklopljenem stroju, zavorna funkcija ni na voljo.
Žago izvlečemo iz obdelovanca šele po zaustaviti žaginega lista.
Žaga za kovino je uporabna za žaganje ravnih rezov v različne vrste kovin kot npr. kovinski profili (UniStrut), cevi, suha gradbena stojala, kanali za kable, aluminijski profili, pločevina in drugo.
AKUMULATORJI
Izmenljive akumulatorje, ki jih daljši čas niste uporabljali, pred uporabo naknadno napolnite.
Temperatura nad 50°C zmanjšuje zmogljivost izmenljivega akumulatorja. Izogibajte se daljšemu segrevanju zaradi sončnih žarkov ali gretja.
Pazite, da ostanejo priključni kontakti na polnilnem aparatu in izmenljivem akumulatorju čisti.
za optimalno življenjsko dobo je potrebno akumulatorje po uporabi do konca napolniti. Izmenljive akumulatorje, ki jih daljši čas niste uporabljali, pred uporabo naknadno napolnite.
Za čim daljšo življensko dobo naj se akumulatorji po napolnitvi vzamejo ven iz naprave za polnjenje.
Pri skladiščenju akumulatorjev dalj kot 30 dni:, Akumulator skladiščiti pri 27°C in na suhem., Akumulator skladiščiti pri 30%-50% stanja polnjenja., Akumulator spet napolniti vsakih 6 mesecev.
Izrabljenih izmenljivih akumulatorjev ne mečite v ogenj ali v gospodinjske odpadke. Milwaukee nudi okolju prijazno odlaganje starih izmenljivih akumulatorjev; prosimo povprašajte vašega strokovnega trgovca.
Izmenljivih akumulatorjev ne hranite skupaj s kovinskimi predmeti (nevarnost kratkega stika).
Izmenljivih akumulatorjev in polnilnih aparatov ne odpirajte in jih hranite samo v suhih prostorih. Zaščitite jih pred mokroto.
Pod ekstremno obremenitvijo ali ob ekstremni temperaturi iz poškodovanega izmenljivega akumulatorja lahko izteka akumulatorska tekočina. Po stiku z akumulatorsko tekočino prizadeto mesto takoj izperite z vodo in milom. Po stiku z očmi takoj najmanj 10 minut dolgo temeljito izpirajte in nemudoma obiščite zdravnika.
V odprtino za nameščanje izmenljivih akumulatorjev na polnilnih aparatih ne smejo zaiti nikakršni kovinski deli (nevarnost kratkega stika).
TRANSPORT LITIJ-IONSKIH AKUMULATORJEV
Litij-ionski akumulatorji so podvrženi zakonskim določbam transporta nevarnih snovi.
Transport teh akumulatorjev se mora izvajati upoštevajoč lokalne, nacionalne in mednarodne predpise in določbe.
Potrošniki lahko te akumulatorje še nadalje transportirajo po cesti.
Komercialni transport litij-ionskih akumulatorjev s strani špediterskih podjetij je podvržen določbam transporta nevarnih snovi. Priprava odpreme in transporta se lahko vrši izključno s strani ustrezno izšolanih oseb. Celoten proces je potrebno strokovno spremljati.
Pri transportu akumulatorjev je potrebno upoštevati sledeče točke: V izogib kratkim stikom zagotovite, da bodo kontakti zaščiteni in izolirani. Bodite pozorni na to, da paket akumulatorja v notranjosti embalaže ne bo mogel zdrsniti. Poškodovanih ali iztekajočih akumulatorjev ni dovoljeno transportirati. Za nadaljnja navodila se obrnite na vaše špeditersko podjetje.
VZDRŽEVANJE
Pred vsemi deli na stroji odstranite izmenljivi akumulator.
Pred nameščanjem ali odstranjevanjem rezila žage se prepričajte, da ste orodje odklopili z napajanja.
Napravo in zaščitno pripravo čistite s suho krpo. Mnoga čistilna sredstva poškodujejo umetne mase ali druge izolirane dele.
Pazite na to, da so prezračevalne reže stroja vedno čiste.
Redno odstranite prah. Odstranite v notranjosti žage nakopičeno žagovino, kako bi preprečili rizik vnetja
Napravo vzdržujte čisto in suho kakor tudi prosto uhajajočega olja in masti.
Preverite delovanje ščitnikov.
Redno vzdrževanje in čiščenje poskrbita za dolgo življenjsko dobo in varno rokovanje.
V kolikor je priključna napeljava električnega orodja poškodovana, jo je potrebno nadomestiti s posebej pripravljeno priključno napeljavo, ki je dobavljiva preko servisne organizacije.
Uporabljajte samo Milwaukee pribor in Milwaukee nadomestne dele. Poskrbite, da sestavne dele, katerih zamenjava ni opisana, zamenjajo v Milwaukee servisni službi (upoštevajte brošuro Garancija aslovi servisnih služb).
Po potrebi se lahko pri vaši servisni službi ali direktno pri Techtronic Industries GmbH naroči eksplozijska risba naprave ob navedbi tipa stroja in številke s tipske ploščice Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.
CE-IZJAVA O KONFORMNOSTI
S polno odgovornostjo izjavljamo, da izdelek, opisan pod „Tehnični podatki” izpolnjuje vse ustrezne določbe direktiv 2011/65/EU (RoHS)
2006/42/ES
2014/30/EU
ter da so bili uporabljeni naslednji harmonizirani standardi
EN 62841-1:2015
EN 62841-2-5:2014
EN 55014-1:2017+A11:2020
EN 55014-2:2015
EN IEC 63000:2018
Pooblaščen za izdelavo spisov tehnične dokumentacije.
Techtronic Industries GmbH
Pri delu s strojem vedno nosite zaščitna očala.
Pred vsemi deli na stroji odstranite izmenljivi akumulator.
Oprema – ni vsebovana v obsegu dobave, priporočeno dopolnilo iz programa opreme.
Električnih naprav, baterij/akumulatorjev ni dovoljeno odstranjevati skupaj z gospodinjskimi odpadki. Električne naprave in akumulatorje je potrebno zbirati ločeno in za okolju prijazno odstranitev, oddati podjetju za reciklažo. Pri krajevnem uradu ali vašem strokovnem prodajalcu se pozanimajte glede reciklažnih dvorišč in zbirnih mest.
n_0
Število vrtljajev v prostem teku
V
Napetost
三
Enosmerni tok
Evropska oznaka za združljivost
Britanska oznaka za združljivost
EAC
Ukrajinska oznaka za združljivost
Evrazijska oznaka za združljivost
Ukrajinska oznaka za združljivost Evrazijska oznaka za združljivost
| TEHNIČKI PODACIMetalna pila | M18 FMCS |
| Broj proizvodnje 4696 13 03 ... | ... 000001-999999 |
| Napon baterije za zamjenu 18 V | |
| Broj okretaja praznog hoda 3900 min | -1 |
| List pile-ø x Bušenje-ø 150 mm x 20 mm (5-7/8") | |
| Debljina lista pile 1,3 mm | |
| Zupci lista 34 | |
| Učinak rezanja max.Čelik 6,5 mmMetalne cijevi ∅ 57 mmProfili max. 57 mm | |
| Težina po EPTA-proceduri 01/2014 (Li-lon 2,0 Ah ... 9,0 Ah) 2,5 ... 3,2 kg | |
| Preporučena temperatura okoline za pogon -18°C ... +50°C | |
| Preporučeni akumulatorski paket M18B... | |
| Preporučeni punjači M12-18..., M1418 C6 | |
| Informacije o bucIMjerne vrijednosti utvrdjene odgovarajuće EN 62841. A-ocijenjeni nivo buke aparata iznosi tipično:Nivo pritiska zvuka (Nesigurnost K=3dB(A))Nivo učinka zvuka (Nesigurnost K=3dB(A)) 109,1 dB(A)Nositi zaštitu sluha! | 98,1 dB(A) |
| Informacije o vibracijamaUkupne vrijednosti vibracije (Vektor suma tri smjersu odmjerene odgovarajuće EN 62841Rezanje metalaVrijednost emisije vibracije a_h,M Nesigurnost K= | 2,37 m/s ^2 1,5 m/s ^2 |
UPOZORENIE!
Ova u ovim uputama navedena razina titranja je bila izmjerena odgovarajuće jednom u EN 62841 normiranom mjernom postupku i može se upotrijebiti za usporedbu električnog alata međusobno. Ona je prikladna i za privremenu procjenu titrajnog opterećenja.
Navedena razina titranja reprezentira glavne primjene električnog alata. Ukoliko se električni alat upotrebljava u druge svrhe sa odstupajućim primijenjenim alatima ili nedovoljnim održavanjem, onda razina titranja može odstupati. To može titrajno opterećenje kroz cijeli period rada bitno povisiti.
