Typ produktu	Bezdrôtová píla na kov
Značka	Milwaukee
Model	M18 FMCS502X
Napätie batérie	18 V (Li-ion)
Voľnobežné otáčky	3900 min⁻¹
Priemer kotúča	150 mm
Upínací otvor kotúča	20 mm
Hrúbka kotúča	1,3 mm
Počet zubov	34
Maximálna kapacita rezu (oceľ)	6,5 mm
Maximálna kapacita rezu (rúry)	∅ 57 mm
Maximálna kapacita rezu (profily)	57 mm
Hmotnosť (s batériou 2,0-9,0 Ah)	2,5 - 3,2 kg
Prevádzková teplota	-18°C až +50°C
Hladina akustického tlaku	98,1 dB(A) (K=3 dB)
Hladina akustického výkonu	109,1 dB(A) (K=3 dB)
Vibrácie (rezanie kovov)	2,37 m/s² (K=1,5 m/s²)
Elektrická brzda	Áno (zastavenie približne za 3 sekundy)
Kompatibilné batérie	M18B... (Li-Ion)
Kompatibilné nabíjačky	M12-18..., M1418 C6
Rezané materiály	Oceľ, kovové rúry, profily, hliník, plechy
Údržba	Čistiť suchou handričkou, pravidelne odstraňovať piliny
Bezpečnosť	Spodný ochranný kryt, izolované úchopové plochy, blokovanie spustenia

Často kladené otázky - M18 FMCS502X MILWAUKEE

Akú batériu použiť s pílou M18 FMCS502X ?

Používajte batérie Milwaukee M18B... (Li-Ion). Kompatibilné nabíjačky sú M12-18... a M1418 C6.

Ako vymeniť pílový kotúč ?

Pred akýmkoľvek zásahom vyberte batériu. Použite priložený kľúč na uvoľnenie skrutky kotúča. Vymeňte kotúč a pevne utiahnite.

Aká je maximálna hĺbka rezu ?

Hĺbka rezu musí byť prispôsobená hrúbke obrobku. Pod obrobkom by sa mal objaviť menej ako jeden celý zub. Maximálna kapacita v oceli je 6,5 mm.

Má píla elektrickú brzdu ?

Áno, píla je vybavená elektrickou brzdou, ktorá zastaví kotúč približne za 3 sekundy po uvoľnení spínača. Pozor, v prípade výpadku prúdu brzda nie je k dispozícii.

Aké materiály je možné rezať touto pílou ?

Táto píla na kov je určená na rezanie rôznych kovov: oceľ, kovové rúry (∅ do 57 mm), profily, hliník, plechy atď.

Ako udržiavať pílu ?

Pravidelne čistite zariadenie suchou handričkou. Odstráňte nahromadené piliny vo vnútri, aby ste predišli riziku požiaru. Udržujte vetracie otvory čisté.

Aké ochranné vybavenie nosiť pri používaní ?

Vždy noste ochranné okuliare, chrániče sluchu, protiprachovú masku, rukavice a protišmykovú obuv.

Ako skladovať batériu, ak sa dlhšie nepoužíva ?

Pri skladovaní dlhšom ako 30 dní uchovávajte batériu na suchom mieste pri teplote približne 27°C s nabitím 30 až 50 %. Nabíjajte ju každých 6 mesiacov.

Čo robiť v prípade spätného rázu kotúča ?

Držte pílu pevne oboma rukami, umiestnite svoje telo bokom od kotúča. Ak sa kotúč zasekne, uvoľnite spínač a počkajte na úplné zastavenie pred vybratím píly.

Kde nájsť náhradné diely pre túto pílu ?

Používajte iba príslušenstvo a náhradné diely Milwaukee. Pre opravy kontaktujte servisné stredisko Milwaukee. Rozložený pohľad je možné poskytnúť na vyžiadanie.

NÁVOD NA OBSLUHU M18 FMCS502X MILWAUKEE

Pôvodný návod na použitie

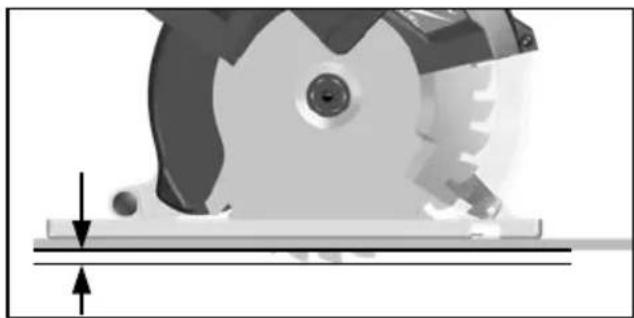

Hrúbku rezu prispôsobte hrúbke obrobka. Pod obrobkom by malo byt'vidiet'menej pílového listu ako plnú výšku zuba píly.

TECHNICKÉ ÚDAJEPíla na kov	M18 FMCS
Výrobné číslo 4696 13 03 ...	... 000001-999999
Napätie výmenného akumulátora 18 V
Otáčky naprázdno 3900 min	-1
Priemer pílového listu x priemer diery 150 mm x 20 mm (5-7/8")
hrúbka pílového listu 1,3 mm
Ozubenie čepele 34
Max. strihový výkonOcel6,5 mmKovová rúra ∅ 57 mmprofily max. 57 mm
Hmotnosť podľa vykonávacieho predpisu EPTA 01/2014 (Li-Ion 2,0 Ah ... 9,0 Ah)	2,5 ... 3,2 kg
Odporúčaná teplota okolia pre prevádzku -18°C ... +50°C
Odporúčané akupaky M18B...
Odporúčané nabijačky	M12-18..., M1418 C6
Informácia o hlukuNamerané hodnoty určené v súlade s EN 62841. V triede A posudzovaná hladina hluku prístroja činí typicky:Hladina akustického tlaku (Kolísavosť K=3dB(A))Hladina akustického výkonu (Kolísavosť K=3dB(A))Používajte ochranu sluchu!	98,1 dB(A)109,1 dB(A)
Informácie o vibráciáchCelkové hodnoty vibrácií (vektorový súčet troch smerov) zistenév zmysle EN 62841.Rezanie kovovHodnota vibračných emisií ah,MKolísavosť K=	2,37 m/s ^2 1,5 m/s ^2

POZOR!

Úroveň vibrácií uvedená v týchto pokynoch bola nameraná meracou metódou, ktorú stanovuje norma EN 62841 a je možné ju použit na vzájomné porovnanie elektrického náradia. Hodí sa aj na predbežné posúdenie kmitavého namáhania.

Uvedená úroveň vibrácií reprezentuje hlavné aplikácie elektrického náradia. Ak sa však elektrické náradie používa pre iné aplikácie, s odlišnými vloženými nástrojmi alebo s nedostatočnou údržbou, môže sa úroveň vibrácií líšit'. Toto môže kmitavé namáhanie v priebehu celej pracovnej doby podstatne zvýšit'.

Pre presný odhad kmitavého namáhania by sa mali tiež zohl'adnit'doby, v ktorých je náradie vypnuté alebo je síce v chode, ale v skutočnosti sa nepoužíva. Toto môže kmitavé namáhanie v priebehu celej pracovnej doby zretelne redukovať.

Stanovte dodatočné bezpečnostné opatrenia pre ochranu obsluhy pred účinkami vibrácií, ako napríklad: údržba elektrického náradia a vložených nástrojov, udržiavanie teploty rúk, organizácia pracovných postupov.

POZOR Prečítajte si všetky bezpečnostné upozornenia,yny, vyobrazenia a údaje, ktoré dostanete spolu s

prístrojom. Ak by ste nedodržali nasledujúce pokyny, mohlo by to mať za následok zásah elektrickým prúdom, vznik požiaru a/alebo vážne poranenie.

Tieto Výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie.

BEZPEČNOSTNÉ POKYNY PRE RUČNÉ KOTÚČOVÉ PÍLY

Proces pílenia

NEBEZPEČENSTVO: Nedávajte ruky do pracovného priestoru píly ani k pílovému listu. Druhou rukou držte prídavnú rukováť alebo teleso motora. Ak kotúčovú pílu držia obe ruky, pílový list ich nemôže poranit.

b) Nesiahajte pod obrobok. Ochranný kryt vás pod obrobkom nemôže ochraňovať pred pílovým listom.

c) Hrúbku rezu prispôsobte hrúbke obrobka. Pod obrobkom by malo byt'vidiet'menej pilového listu ako plnú výšku zuba píly.

d) Nikdy nedržte pri rezaní obrobok v ruke ani ho nepridržiavajte nad nohou. Zabezpečte obrobok na stabilnom podklade. Je dôležité, aby bol obrobok dobre upevnený, aby sa na minimum zmenšilo nebezpečenstvo kontaktu s telom, zablokovania pílového listu alebo straty kontroly.
e) Elektrické náradie držte za izolované plochy rukováti pri vykonávaní takej práce, pri ktorej by mohol rezací nástroj natrafit na skryté elektrické vedenia alebo zasiahnut' vlastnú prívodnú šnúru náradia. Kontakt s vedením, ktoré je pod napätím, spôsobí, že aj kovové súčiastky náradia sa dostanú pod napätie, čo má za následok zásah obsluhujúcej osoby elektrickým prúdom.
f) Pri pozdížnom rezaní vždy používajte doraz, alebo vedte náradie pozdíž rovnej hrany. To zlepšuje presnosť rezu a znižuje možnosť zablokovania pilového listu.
g) Používajte vždy pílové listy správnej veľkosti a s vhodným upínacím otvorom (napríklad hviezdicovým alebo okrúhlym). Pílové listy, ktoré sa nehodia k montážnym súčiastkam

Slovensky

píly, nebežia celkom rotačne a spôsobia stratu kontroly obsluhy na náradí.

h) Nikdy nepoužívajte poškodené podložky alebo nesprávne upevňovacie skrutky pílových listov. Podložky a upevňovacie skrutky pílových listov boli skonštruované špeciálne pre túto pílu, aby dosahovala optimálny výkon a mala optimálnu bezpečnosť prevádzky.

Dôvody spätných rázov a predchádzanie spätným rázom:

• spätný ráz je náhlou reakciou zablokovaného, vzpriečeného alebo nesprávne nastaveného pílového listu, ktorý má za následok nekontrolované zdvihnutie píly a jej pohyb od obrobku smerom k obsluhujúcej osobe;
• keď sa pílový list zasekne alebo vzpriči v uzavierajúcej sa štrbine rezu, zablokuje sa a sila motora vyhodí náradie smerom na obsluhujúcu osobu;
• keď je pílový list v reze natočený alebo nesprávne nastavený, môžu sa zuby zadnej hrany pílového listu zahryznút do povrchovej plochy obrobku, čím sa pílový list vysunie z rezacej štrbiny a píla poskočí smerom k obsluhujúcej osobe.

Spätný ráz je následkom nesprávného a chybného používania píly. Vhodnými preventivnymi opatrenia, ktoré popisujeme v nasledujú-com texte, mu možno zabránit.

a) Držte pílu dobre oboma rukami a majte paže v takej polohe, v ktorej budete vedieť prípadnú silu spätného rázu zvládnut. Vždy stojte v bočnej polohe k rovine pílového listu, nikdy nedávajte pílový list do jednej línie so svojím telom. Pri spätnom ráze môže píla skočit smerom dozadu, avšak ked'sa urobia potrebné opatrenia, môže obsluhujúca osoba silu spätného rázu zvládnut.
b) Ak sa pílový list zablokuje alebo ak sa pílenie preruší z iného dôvodu, uvolnite vypínač a držte pílu v materiáli obrobku dovtedy, kým sa pílový list celkom zastaví. Nikdy sa nepokúšajte vyberať pílu z obrobku alebo ju t'ahat' smerom dozadu, kým sa pílový list pohybuje alebo kým môže vzniknút spätný ráz. Nájdite príčinu zablokovania pílového listu a pomocou vhodných opatrení ju odstráňte.
c) Ked'chete znova spustit' pílu, ktorá je v obrobku, vycentrujte pílový list v štrbine rezu a skontrolujte, či nie sú zuby píly zaseknuté v materiáli obrobku. Ked'je pílový list zablokovaný, nedá sa v obrobku pohnút', alebo môže spôsobit' spätný ráz, ak by sa píla znova spustila.
d) Velké platne pri pílení podoprite, aby ste znížili riziko spätného rázu zablokovaním pílového listu. Velké platne sa môžu následkom vlastnej hmotnosti prehnút. Platne treba podpierať na oboch stranách, aj v blízkosti štrbiny rezu aj na kraji.
e) Nepožívajte tupé ani poškodené pílové listy. Pílové listy s otupenými zubami alebo s nesprávne nastavenými zubami vytvárajú príliš úzku štrbinu rezu a tým spôsobujú zvýšené trenie, blokovanie pílového listu alebo vyvolanie spätného
f) Pred pílením dobre utiahnite nastavenia híbky rezu a uhla rezu. Ked'sa počas pílenia nastavenie zmení, môže sa pílový list zablokovat' a spôsobit' spätný ráz náradia.
g) Osobitne opatrný budte pri používaní rezania "zapichovaním" (zanorovaním) do skrytého priestoru, napríklad do existujúcej steny. Zapichovaný pilový list môžu pri pílení zablokovat' rôzne skryté objekty, čo môže spôsobit' spätný ráz.

Funkcia spodného ochranného krytu

a) Pred každým použitím náradia skontrolujte, či bezchybne pracuje spodný ochranný kryt. Nepoužívajte kotúčovú pílu, ked' sa dolný ochranný kryt nedá volhe pohybovať a ked' okamžite automaticky neuzatvára. Nikdy nezablokujte a neprivázujte dolný ochranný kryt v otvorenej polohe. Ak vám píla neúmyselne spadla na zem, mohol by sa dolný ochranný kryt skrivít. Pomocou vratnej páčky otvorte ochranný kryt a zabezpečte, aby sa volne pohyboval a pri žiadnom z nastavitelných uhlov rezu a žiadnej z nastavitelných híbok rezu sa nedotýkal ani pílového listu ani ostatných súčiastok náradia.
b) Skontrolujte činnosť pružiny dolného ochranného krytu. Dajte vykonat na náradí pred jeho použitím opravu, ak dolný ochranný kryt a pružina nepracujú bezchybne.

Poškodené súčiastky, lepkavé usadeniny alebo nakopenia triesok spôsobujú, že dolný ochranný kryt pracuje spomalene.

c) Otvorte dolný ochranný kryt rukou len pri špeciálnych rezoch, ako sú "rezanie zapichnutím" a "rezanie šikmých rezov". Dolný ochranný kryt otvárajte pomocou vratnej páčky a len čo pílový list vnikol do obrábaného materiálu, páčku pustite. Pri všetkých ostatných prácach musí pracovať dolný ochranný kryt automaticky.
d) Nikdy nekladte pílu na pracovný stôl ani na podlahu bez toho, aby bol pílový list krytý dolným ochranným krytom.

Nechránený dobiehajúci pílový list spôsobí pohyb píly proti smeru rezu a reže všetko, čo mu stojí v ceste. Všímajte si dobu dobehu pílového listu.

Đalšie bezpečnostné a pracovné pokyny

Používajte ochranu sluchu. Nadmerný hluk môže viest'k strate sluchu.

Použite ochranné vybavenie. Pri práci s elektrickým náradím používajte vždy ochranné okuliare. Doporučujeme taktiež použitie súčastí ochranného odevu a ochrannej obuvi, ako sú protiprašná maska, ochranné rukavice, pevná a neklzajúca obuv, ochranná prilba a ochrana sluchu.

Prach vznikajúci pri práci môže byť škodlivý zdraviu. Pri práci nosit' vhodnú ochrannú masku, aby sa nedostal do ľudského organizmu.

Pílové listy, ktoré nezodpovedajú charakteristikám uvedeným v návode na použitie, nesmú sa použit.

Vyberte si pílový list vhodný na rezanie vybraného materiálu.

Prípustné otáčky pracovného nástroja musia byť minimálne také vysoké ako najvyššie otáčky uvedené na elektrickom náradí.

Nepoužívajte prosím s brusnými kotúči!

Prostredníctvom primeranej rýchlosti posuvu zamedzte prehriatiu zubov pílového listu.

Výmenné akumulátory systému M18 nabíjať len nabíjacími zariadeniami systému M18. Akumulátory iných systémov týmto zariadením nenabíjať.

Výmenné akumulátory a nabíjacie zariadenia neotvárat'a skladovat' len v suchých priestoroch. Chránit' pred vlhkostou.

POZOR!Aby ste zabránili nebezpečenstvu požiaru spôsobeného skratom, poraneniam alebo poškodeniam výrobku, neponárajte náradie, výmennú batériu alebo nabíjačku do kvapalín a postarajte sa o to, aby do zariadení a akumulátorov nevnikli žiadne tekutiny. Korodujúce alebo vodivé kvapaliny, ako je slaná voda, určité

chemikálie a bieliace prostriedky alebo výrobky, ktoré obsahujú bielidlo, môžu spôsobit' skrat.

ELEKTRICKÁ BRZDA

Ked' pustíte tlačidlo vypínača, list píly sa v priebehu približne 3 sekúnd pomocou elektrickej brzdy zastaví.

Avšak môže dôjst'k oneskoreniu medzi okamihom uvolnenia spúšťača a uvedenia brzdy do záberu. Pri výpadku napájania a stále zapnutom stroji nie je funkcia brzdenia k dispozícii.

Píla na kov je určená na robenie priamych rezov do rozličných druhov kovov ako napr. kovových profilov (Uni Strut), rúr, výstuh sádrokartónových stien, káblových kanálov, hliníkových profilov, plechov, a.i.

AKUMULÁTORY

Dlhší čas nepoužívané výmenné akumulátory pred použitím dobit.

Teplota vyššia ako 50°C znižuje výkon výmenného akumulátora. Zabráňte dlhšiemu ohriatiu slnkom alebo kúrením.

Pripájacie kontakty na nabíjacom zariadení a výmennom akumulá- tore udržovať čisté.

Pre optimálnu životnosť je nutné akumulátory po použití plne dobit. Dlhší čas nepouživané výmenné akumulátory pred použitím dobit.

Pri skladovaní akumulátora po dobu dlhšiu než 30 dní:, Skladujte akumulátor v suchu pri cca 27°C., Skladujte akumulátor pri cca 30%-50% nabíjacej kapacity., Opakujte nabíjanie akumulátora každých 6 mesiacov.

Opotrebované výmenné akumulátory nezahadzujte do ohňa alebo medzi domový odpad. Milwaukee ponúka likvidáciu starých výmenných akumulátorov, ktorá je v súlade s ochranou životného prostredia; informujte sa u Vášho predajcu.

Výmenné akumulátory neskladovať spolu s kovovými predmentmi (nebezpečenstvo skratu).

Výmenné akumulátory a nabíjacie zariadenia neotvárat' a skladovat' len v suchých priestoroch. Chránit' pred vlhkostou.

Pri extrémnych záťažiach alebo extrémnych teplotách môže dôjst'k vytekaniu batériovej tekutiny z poškodeného výmenného akumulátora. Ak dôjte ku kontaktu pokožky s roztokom, postihnuté miesto umyť vodou a mydlom. Ak sa roztok dostane do očí, okamžite ich dôkladne vypláchnut' po dobu min. 10 min a bezodkladne vyhládat' lekára.

Do zasúvacieho otvoru pre výmenné akumulátory na nabíjacom zariadení, sa nesmú dostať žiadne kovové predmety (nebezpečenstvo skratu).

Lítiovo-iónové batérie podľa zákonných ustanovení spadajú pod prepravu nebezpečného nákladu.

Preprava týchto batérií sa musí realizovat's dodržiavaním lokálnych, vnútroštátnych a medzinárodných predpisov a ustanovení.

Spotrebitelia môžu tieto batérie bez problémov prepravovať po cestách.

Komerčná preprava lítiovo-iónových batérií prostredníctvom špedičných firiem podlieha ustanoveniam o preprave nebezpečného nákladu. Prípravu k vyexpedovaniu a samotnú

prepravu smú vykonávať iba adekvátne vyškolené osoby. Na celý proces sa musí odborne dohliadat'.

Pri preprave batérií treba dodržiavať nasledovné:

Zabezpečte, aby boli kontakty chránené a izolované, aby sa zamedzilo skratom. Dávajte pozor na to, aby sa zväzok batérii v rámci balenia nemohol zošmyknúť. Poškodené a vytečené batérie sa nesmú prepravovat. Kvôli ďalším informáciám sa obrátte na vašu špedičnú firmu.

ÚDRZBA

Pred každou prácou na stroji výmenný akumulátor vytiahnuť.

Vždy odpojte nástroj od elektrickej siete pred montázou alebo demontázou ostria píly.

Prístroj a ochranné zariadenie čistite suchou handričkou. Niektoré čistiace prostriedky poškodzujú plast alebo iné izolované časti.

Vetracie otvory udržovať stale v čistote.

Pravidelne odstraňujte prach. Odstráňte piliny nahromadené vo vnútri píly, aby ste zamedzili riziká vzniku požiaru.

Prístroj udržiavajte čistý a suchý, ako aj bez uniknutého oleja a maziva.

Skontrolujte funkčnost ochranných krytov.

Pravidelná údržba a čistenie sa postará o dlhú životnosť a bezpečnú manipuláciu.

Ak je prípojný kábel elektrického prístroja poškodený, tak musí byť nahradený špeciálne upraveným prípojným káblom, ktorý je možné získat’ prostredníctvom organizácie servisu pre zákazníkov.

Použivať len Milwaukee príslušenstvo a Milwaukee náhradné diely. Súčiastky bez návodu na výmenu treba dat vymenit’ v jednom z Milwaukee zákazníckych centier (viď brožúru Záruka/Adresy zákazníckych centier).

Pri udani typu stroja a čísla nachádzajúceho sa na štítku dá sa v prípade potreby vyžiadat explozívna schéma prístroja od vášho zákazníckého centra alebo priamo v Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.

Na našu výhradnú zodpovednosť vyhlasujeme, že produkt popísaný v časti „Technické údaje“ splňa všetky príslušné ustanovenia smerníc

2011/65/EÚ (RoHS)

2006/42/ES

2014/30/EÚ

Splnomocnený zostavit technické podklady.

Techtronic Industries GmbH

Pred prvým použitím prístroja si pozorne prečítajte návod na obsluhu.

Príslušenstvo - nie je súčastou štandardnej výbavy, odporúčané doplnenie z programu príslušenstva.

Elektrické zariadenia, batérie/akumulátory sa nesmú likvidovať spolu s odpadom z domácností. Elektrické zariadenia, batérie/akumulátory treba zbierať oddelene a odovzdat’ich v recyklačnom podniku na ekologickú likvidáciu. Na miestnych úradoch alebo u vášho špecializovaného predajcu sa spýtajte na recyklačné podníky a zberné dvory.
