M18 FMCS502X - Elektrická pila MILWAUKEE - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma M18 FMCS502X MILWAUKEE ve formátu PDF.
| Typ výrobku | Bezdrátová pila na kov |
| Značka | Milwaukee |
| Model | M18 FMCS502X |
| Napětí baterie | 18 V (Li-ion) |
| Otáčky naprázdno | 3900 min⁻¹ |
| Průměr kotouče | 150 mm |
| Upínací otvor kotouče | 20 mm |
| Tloušťka kotouče | 1,3 mm |
| Počet zubů | 34 |
| Maximální řezná kapacita (ocel) | 6,5 mm |
| Maximální řezná kapacita (trubky) | ∅ 57 mm |
| Maximální řezná kapacita (profily) | 57 mm |
| Hmotnost (s baterií 2,0-9,0 Ah) | 2,5 - 3,2 kg |
| Provozní teplota | -18°C až +50°C |
| Hladina akustického tlaku | 98,1 dB(A) (K=3 dB) |
| Hladina akustického výkonu | 109,1 dB(A) (K=3 dB) |
| Vibrace (řezání kovů) | 2,37 m/s² (K=1,5 m/s²) |
| Elektrická brzda | Ano (zastavení za ~3 sekundy) |
| Kompatibilní baterie | M18B... (Li-Ion) |
| Kompatibilní nabíječky | M12-18..., M1418 C6 |
| Řezané materiály | Ocel, kovové trubky, profily, hliník, plechy |
| Údržba | Čistěte suchým hadříkem, pravidelně odstraňujte piliny |
| Bezpečnost | Spodní ochranný kryt, izolované úchopové plochy, blokování spuštění |
Často kladené otázky - M18 FMCS502X MILWAUKEE
Dotazy uživatelů ohledně M18 FMCS502X MILWAUKEE
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Elektrická pila ve formátu PDF zdarma! Najděte svůj návod M18 FMCS502X - MILWAUKEE a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. M18 FMCS502X značky MILWAUKEE.
NÁVOD K OBSLUZE M18 FMCS502X MILWAUKEE
Původním návodem k používání
Instrukcijâm oriěinálvalodâ
Originali instrukcija
Z bezpečnostních důvodů nelze zaaretovat vypínač v poloze ZAPNUTO.
Z bezpečnostých dôvodov je toto elektrické náradie vybavené blokovacím zariadením spúštania a aretácia vypínača nie je možná.


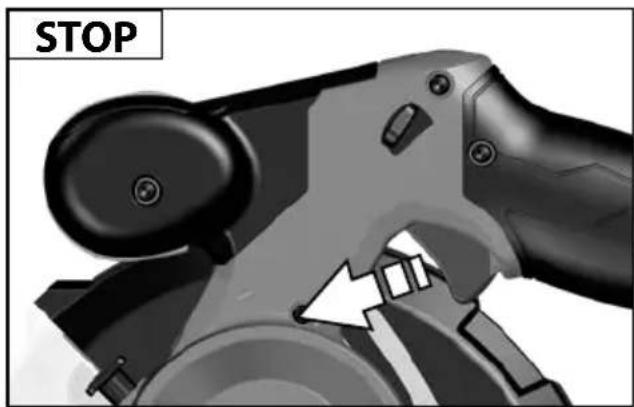

STOPIzolovaná uchopovací plocha
Izolovaná úchopná plocha
Přizpůsobte hloubku řezu tlouštče obrobku. Pod obrobkem by měla být viditelná méně než celá výška zubu.

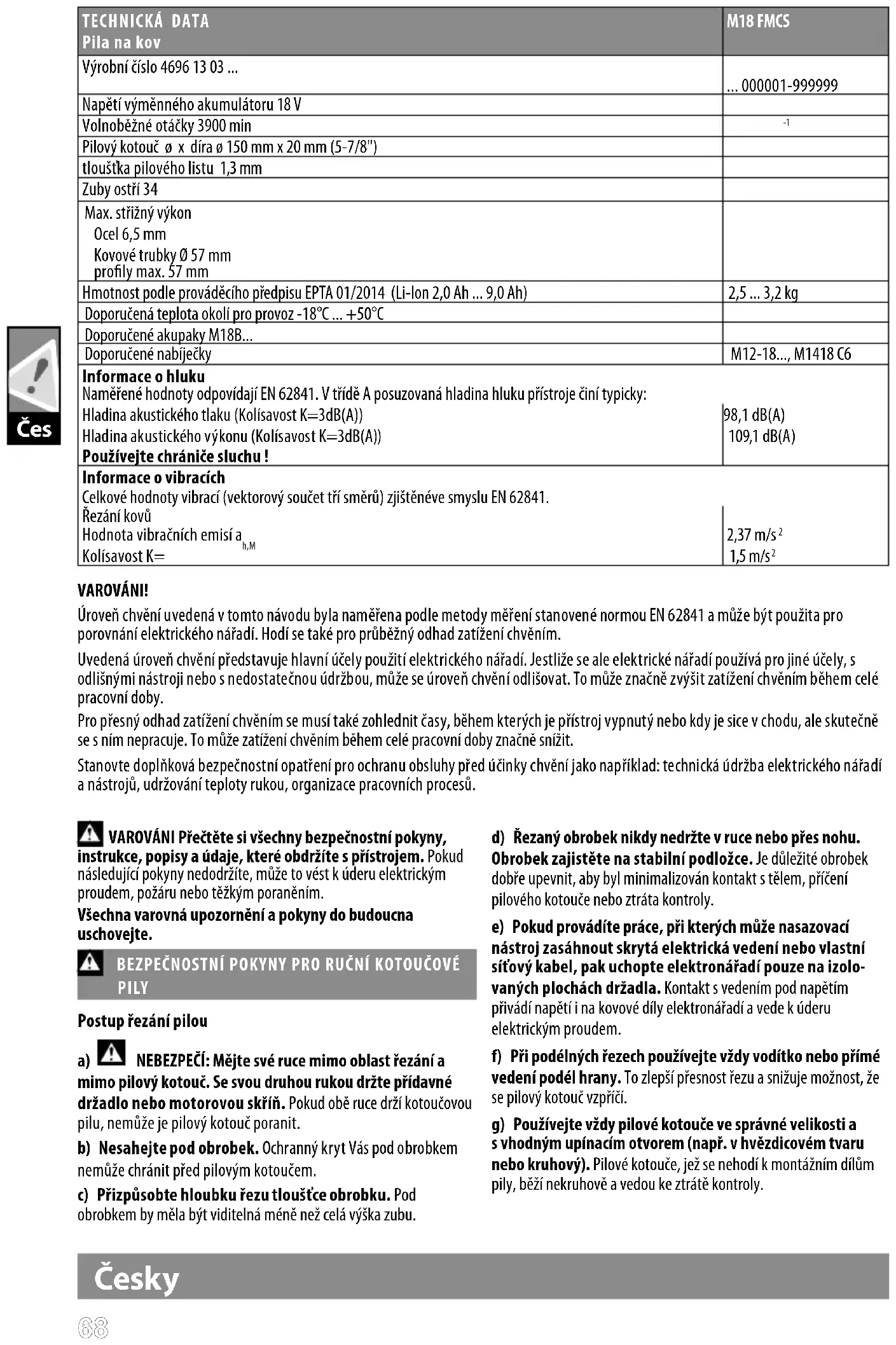

| TECHNICKÁ DATAPila na kov | M18 FMCS |
| Výrobní číslo 4696 13 03 ... | ... 000001-999999 |
| Napětí výměnného akumulátoru 18 V | |
| Volnoběžné otáčky 3900 min | -1 |
| Pilový kotouč ø x díra ø 150 mm x 20 mm (5-7/8") | |
| tlouštka pilového listu 1,3 mm | |
| Zuby ostří 34 | |
| Max. střižný výkonOcel 6,5 mmKovové trubky ∅ 57 mmprofily max. 57 mm | |
| Hmotnost podle prováděcího předpisu EPTA 01/2014 (Li-Ion 2,0 Ah ... 9,0 Ah) | 2,5 ... 3,2 kg |
| Doporučená teplota okolí pro provoz -18°C ... +50°C | |
| Doporučené akupaky M18B... | |
| Doporučené nabíječky | M12-18..., M1418 C6 |
| Informace o hlukuNaměřené hodnoty odpovídají EN 62841. V třídě A posuzovaná hladina hluku přístroje činí typicky:Hladina akustického tlaku (Kolísavost K=3dB(A))Hladina akustického výkonu (Kolísavost K=3dB(A))Používejte chrániče sluchu ! | 98,1 dB(A)109,1 dB(A) |
| Informace o vibracíchCelkové hodnoty vibrací (vektorový součet tří směrů) zjištěnéve smyslu EN 62841.Řezání kovůHodnota vibračních emisí a_h,M Kolísavost K= | 2,37 m/ s^2 1,5 m/ s^2 |
VAROVÁNI!
Úroveň chvění uvedená v tomto návodu byla naměřena podle metody měření stanovené normou EN 62841 a může být použita pro porovnání elektrického nářadí. Hodí se také pro průběžný odhad zatížení chvěním.
Uvedená úroveň chvění představuje hlavní účely použití elektrického nářadí. Jestliže se ale elektrické nářadí používá pro jiné účely, s odlišnými nástroji nebo s nedostatečnou údržbou, může se úroveň chvění odlišovat. To může značně zvýšit zatížení chvěním během celé pracovní doby.
Pro přesný odhad zatížení chvěním se musí také zohlednit časy, během kterých je přístroj vypnutý nebo kdy je sice v chodu, ale skutečně se s ním nepracuje. To může zatížení chvěním během celé pracovní doby značně snížit.
Stanovte doplňková bezpečnostní opatření pro ochranu obsluhy před účinky chvění jako například: technická údržba elektrického nářadí a nástrojů, udržování teploty rukou, organizace pracovních procesů.
VAROVÁNI Přečtěte si všechny bezpečnostní pokyny, rukce, popisy a údaje, které obdržíte s přístrojem. Pokud edující pokyny nedodržíte, může to vést k úderu elektrickým dem, požáru nebo těžkým poraněním.
Všechna varovná upozornění a pokyny do budoucna uschovejte.
BEZPEČNOSTNÍ POKYNY PRO RUČNÍ KOTOUČOVÉ PILY
Postup řezání pilou
a) NEBEZPEČÍ: Mějte své ruce mimo oblast řezání a mimo pilový kotouč. Se svou druhou rukou držte přídavné držadlo nebo motorovou skřín. Pokud obě ruce drží kotoučovou pilu, nemůže je pilový kotouč poranit.
b) Nesahejte pod obrobek. Ochranný kryt Vás pod obrobkem nemůže chránit před pilovým kotoučem.
c) Přizpůsobte hloubku řezu tlouštce obrobku. Pod obrobkem by měla být viditelná méně než celá výška zubu.
d) Řezaný obrobek nikdy nedržte v ruce nebo přes nohu. Obrobek zajistěte na stabilní podložce. Je důležité obrobek dobře upevnit, aby byl minimalizován kontakt s tělem, příčení pilového kotouče nebo ztráta kontroly.
e) Pokud provádíte práce, při kterých může nasazovací nástroj zasáhnout skrytá elektrická vedení nebo vlastní síťový kabel, pak uchopte elektronářadí pouze na izolovaných plochách držadla. Kontakt s vedením pod napětím přivádí napětí i na kovové díly elektronářadí a vede k úderu elektrickým proudem.
f) Při podélných řezech používejte vždy vodítko nebo přímé vedení podél hrany. To zlepší přesnost řezu a snižuje možnost, že se pilový kotouč vzpříčí.
g) Používejte vždy pilové kotouče ve správné velikosti a s vhodným upínacím otvorem (např. v hvězdicovém tvaru nebo kruhový). Pilové kotouče, jež se nehodí k montážním dílům pily, běží nekruhově a vedou ke ztrátě kontroly.
h) Nikdy nepoužívejte poškozené nebo špatné podložky nebo šrouby kotouče. Podložky a šrouby pilových kotoučů byly zkonstruovány speciálně pro Vaši pilu, pro optimální výkon a provozní bezpečnost.
Příčiny a vyvarování se zpětného rázu:
- zpětný ráz je náhlá reakce v důsledku zaseknutí, vzpríčení nebo špatného vyrovnání pilového kotouče, která vede k tomu, že se pila nekontrolovatelně nadzdvihne z obrobku a pohybuje se ve směru obsluhující osoby;
- když se pilový kotouč zasekne nebo vzpříčí do svírající se řezané mezery, zablokuje se a síla motoru udeří strojem zpět ve směru obsluhující osoby;
- pokud se pilový kotouč v řezu stočí nebo je špatně vyrovnán, mohou se zuby zadní hrany pilového kotouče zaseknout do povrchu obrobku, čímž se pilový kotouč nadzvedne z řezané mezery a pila vyskočí zpět ve směru obsluhující osoby.
Zpětný ráz je důsledek špatného nebo chybného použití pily. Lze mu vhodnými preventivními opatřeními, jak je následovně popsáno, zabránit.
a) Pilu držte pevně oběma rukama a paže dejte do takové polohy, ve které můžete čelit síle zpětného rázu. Držte se vždy stranou pilového kotouče, nedávejte pilový kotouč do jedné přímky s Vaším tělem. Při zpětném rázu může kotoučová pila skočit vzad, ale obsluhující osoba může síly zpětného rázu překonat, pokud byla učiněna vhodná opatření.
b) Jestliže se pilový kotouč vzpríčí nebo je-li řezání prerušeno z jiného důvodu, uvolněte spínač a pilu držte klidně v materiálu, až se pilový kotouč zcela zastaví. Nikdy se nepokoušejte odstranit pilu z obrobku nebo ji stáhnout zpět, dokud se pilový kotouč pohybuje nebo by mohl nastat zpětný ráz. Najděte príčinu vzpríčení pilového kotouče a odstraňte jivhodnými opatřeními.
c) Pokud chcete pilu, která je vsazena do obrobku, znovu zapnout, vystřed'te pilový kotouč v řezané mezeře a zkontrolujte, zda nejsou pilové zuby zaseknuty v obrobku. Je-li pilový kotouč vzpríčený, může se, pokud se pila znovu zapne, pohnout ven z obrobku nebo způsobit zpětný ráz.
d) Velké desky podepřete, aby jste zabránili riziku zpětného rázu sevřením pilového kotouče. Velké desky se mohou vlastní vahou prohnout. Desky musí být podepřeny jak na obou stranách, tak i v blízkosti řezané mezery na kraji.
e) Nepoužívejte žádné tupé nebo poškozené pilové kotouče. Pilové kotouče s tupými nebo špatně vyrovnanými zuby způsobí díky úzké pilové mezeře zvýšené tření, svírání pilového kotouče a zpětný ráz.
f) Před řezáním utáhněte nastavení hloubky a úhlu řezu. Pokud se během řezání změní nastavení, může se pilový kotouč vzpříčit a nastat zpětný ráz.
g) Budte obzvlášť opatrní, pokud provádíte “zanořovací řez” do skrytých prostorů, např. stávající stěna. Zanořující se pilový kotouč se může při řezání zablokovat ve skrytých objektech a způsobit zpětný ráz.
Funkce spodního ochranného krytu
a) Před každým použitím zkontrolujte, zda se spodní ochranný kryt bezvadně uzavírá. Pilu nepoužívejte, pokud se spodní ochranný kryt nepohybuje volně a neuzavře-li se okamžitě. Spodní ochranný kryt nikdy neupevňujte nebo nepřivazujte napevno v otevřené poloze. Pokud pila neúmyslně upadne na podlahu, může se spodní ochranný kryt zprohýbat. Otevrte ochranný kryt pomocí páčky pro zpětné vytažení a zajistěte, aby se volně pohyboval a nedotýkal se pilového kotouče ani jiných dílů při všech řezných úhlech a hloubkách.
b) Zkontrolujte funkci pružiny pro spodní ochranný kryt. Nechte stroj před použitím zkontrolovat, pokud spodní ochranný kryt a pružina nepracují bezvadně. Poškozené díly, lepkavé usazeniny nebo nahromadění třísek brzdí spodní ochranný kryt při práci.
c) Rukou otevřte spodní ochranný kryt pouze u výjimečných řezů, jako jsou "zanořovací řezy a řezy pod úhlem". Otevřte spodní ochranný kryt pomocí páčky pro zpětné vytažení a uvolněte jej, jakmile pilový kotouč vnikl do obrobku. U všech ostatních řezacích prací musí spodní ochranný kryt pracovat automaticky.
d) Pilu neodkládejte na pracovní stůl nebo podlahu bez toho, aby spodní ochranný kryt zakrýval pilový kotouč.
Nechráněný, dobíhající pilový kotouč pohybuje pilou proti směru řezání a řeže vše co mu stojí v cestě. Respektujte při tom dobu doběhu pily.
Další bezpečnostní a pracovní pokyny
Používejte chrániče sluchu. Nadměrný hluk může vést ke ztrátě sluchu.
Použijte ochranné vybavení. Při práci s elektrickým nářadím používejte vždy ochranné brýle. Doporučujeme rovněž použití součástí ochranného oděvu a ochranné obuvi, jako protiprašné masky, ochranných rukavic, pevné a neklouzající obuvi, ochranné přilby a ochrany sluchu.
Prach vznikající při práci s tímto nářadím může být zdraví škodlivý. Proto by neměl prijít do styku s tělem. Používejte při práci vhodnou ochranou masku.
Pilové kotouče, které neodpovídají požadavkům podle tohoto návodu se nesmí používat.
Vyberte pilový list vhodný k řezání vybraného materiálu Přípustný počet otáček vkládaného nástroje musí být minimálně stejně vysoký jako maximální počet otáček uvedený na elektrickém nářadí.
Nepoužívejte prosím s brusnými kotouči!
Při ručním vedení pily nearetujte vypínač.
Pomocí přiměřené rychlosti posuvu zabraňte přehřátí zubů pilového listu.
Akumulátor systému M18 nabíjejte pouze nabíječkou systému M18. Nenabíjejte akumulátory jiných systémů.
Náhradní akumulátory ani nabíječku neotvírejte, skladujte je v suchu, chraňte před vlhkem.
VAROVÁNI! Abyste zabránili nebezpečí požáru způsobeného zkratem, poraněním nebo poškozením výrobku, neponořujte nářadí, výměnnou baterii nebo nabíječku do kapalin a zajistěte, aby do zařízení a akumulátorů nevnikly žádné tekutiny. Korodující nebo vodivé kapaliny, jako je slaná voda, určité chemikálie a bělicí prostředky nebo výrobky, které obsahují bělidlo, mohou způsobit zkrat.
ELEKTRICKÁ BRZDA
Když pustíte tlačitko vypínače, list pily se v průběhu přibližně 3 sekund zastaví pomocí elektrické brzdy.
Nicméně může dojít ke zpoždění mezi okamžikem uvolnění spouštěče a uvedení brzdy do záběru. Při výpadku napájení a stále zapnutém stroji není funkce brzdění k dispozici.
Pilu z řezaného dílu vyjměte teprve po zastavení pilového listu.
OBLAST VYUŽITÍ
Pila na kov je vhodná k prímému rezání v různých kovových materiálech jako např. kovové prifily, trubky, kabelové kanály, alu-profily, plechy atd.
AKUMULÁTORY
Déle nepoužívané akumulátory je nutné před použitím znovu nabít.
Teplota přes 50°C snižuje výkon akumulátoru. Chraňte před dlouhým přehříváním na slunci či u topení.
Kontakty nabíječky a akumulátoru udržujte v čistotě.
Pro optimální životnost je nutné akumulátory po použití plně dobít. Déle nepoužívané akumulátory je nutné před použitím znovu nabít.
K zabezpečení dlouhé životnosti by se akumulátory měly po nabití vyjmout z nabíječky.
Při skladování akumulátoru po dobu delší než 30 dní:, Skladujte akumulátor v suchu při cca 27°C., Skladujte akumulátor při cca 30%-50% nabíjecí kapacity., Opakujte nabíjení akumulátoru každých 6 měsíců.
Použité nevyhazujte do domovního odpadu nebo do ohně. Milwaukee nabízí ekologickou likvidaci starých článků, ptejte se u vašeho obchodníka s nářadím.
Náhradní akumulátor neskladujte s kovovými předměty, nebezpečí zkratu.
Náhradní akumulátory ani nabíječku neotvírejte, skladujte je v suchu, chraňte před vlhkem.
Při extrémní zátěži či vysoké teplotě může z akumulátoru vytékat kapalina. Při zasažení touto kapalinou okamžitě zasažená místa omyjte vodou a mýdlem. Při zasažení očí okamžitě důkladně po dobu alespoň 10min.omývat a neodkladně vyhledat lékaře.
V nabíjecím postu nabíječky neskladujte kovové předměty, nebezpečí zkratu.
PŘEPRAVA LITHIUM-IONTOVÝCH BATERIÍ
Lithium-iontové baterie spadají podle zákonných ustanovení pod přepravu nebezpečného nákladu.
Přeprava těchto baterií se musí realizovat s dodržováním lokálních, vnitrostátních a mezinárodních předpisů a ustanovení.
Spotřebitelé mohou tyto baterie bez problémů přepravovat po komunikacích.
Komerční přeprava lithium-iontových baterií prostřednictvím přepravních firem podléhá ustanovením o přepravě nebezpečného nákladu. Přípravu k vyexpedování a samotnou přepravu smějí vykonávat jen příslušně vyškolené osoby. Na celý proces se musí odborně dohlížet.
Při přepravě baterií je třeba dodržovat následující:
Zajistěte, aby kontakty byly chráněné a izolované, aby se zamezilo zkratům. Dávejte pozor na to, aby se svazek baterií v rámci balení nemohl sesmeknout. Poškozené a vyteklé baterie se nesmějí přepravovat. Ohledně dalších informací se obratte na vaši přepravní firmu.
ÚDRŽBA
Před zahájením veškerých prací na vrtacím šroubováku vyjmout výměnný akumulátor.
Ujistěte se, že jste pilu odpojily od zdroje napájení před montáží a demontáží pilového kotouče.
Přístroj a ochranný kryt čistěte suchým hadříkem. Některé čistící prostředky poškozují plast nebo jiné izolované části.
Větrací štěrbiny nářadí udržujeme stále čisté.
Pravidelně odstraňujte prach. Odstraňujte piliny nashromážděné uvnitř pily, abyste tak zamezili riziku vzniku požáru.
Přístroj udržujte čistý, suchý a očištěný od vyteklého oleje a maziva.
Zkontrolujte funkčnost ochranných krytů.
Pravidelná údržba a čištění zajistí dlouhou životnost a bezpečnou manipulaci.
Pokud je připojovací kabel elektrického přístroje poškozený, musí být nahrazený speciálně upraveným připojovacím kabelem, který je možné získat prostřednictvím firmy poskytující servis pro zákazníky.
Používat výhradně příslušenství Milwaukee a náhradní díly Milwaukee. Díly jejichž výměny nebyla popsána, nechte vyměnit v autorizovaném servisu (viz."Záruky / Seznam servisních míst)
Při potřebě podrobného rozkresu konstrukce, oslovte informací o typu a čísle přímo servis a nebo výrobce, Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.
CE-PROHLÁŠENÍ O SHODĚ
Prohlašujeme na naši výhradní odpovědnost, že produkt popsán v části „Technické údaje“ splňuje všechna příslušná ustanovení směrnic
2011/65/EU (RoHS)
2006/42/ES
2014/30/EU
a byly použity následující harmonizované normy
EN 62841-1:2015
EN 62841-2-5:2014
EN 55014-1:2017+A11:2020
EN 55014-2:2015
EN IEC 63000:2018
Zplnomocněn k sestavování technických podkladů.
Techtronic Industries GmbH
Před spuštěnám stroje si pečlivě pročtěte návod k používání.
Při práci se strojem neustále nosit ochranné brýle.
Před zahájením veškerých prací na vrtacím šroubováku vyjmout výměnný akumulátor.
Příslušenství není součástí dodávky, viz program příslušenství.
Elektrická zařízení, baterie/akumulátory se nesmí likvidovat společně s odpadem z domácností. Elektrická zařízení, baterie/akumulátory je třeba sbírat odděleně a odevzdat je v recyklačním podniku na ekologickou likvidaci. Na místních úřadech nebo u vašeho specializovaného prodejce se informujte na recyklační podniky a sběrné dvory.
n_0
Volnoběžné otáčky
V
Napájení
三
Stejnosměrný proud
Značka shody v Evropě
Značka shody v Británii
Značka shody na Ukrajině
Značka shody pro oblast Eurasie
Pri ručnom vedení vypínač nearetovat.
Pílu z rezaného dielu vyberte až po zastavení pílového listu.
POUŽITIE PODLA PREDPISOV
K zabezpečeniu dlhej životnosti by sa akumulátory mali po nabití vybrat' z nabíjačky.
a boli použité nasledovné harmonizované normy
EN 62841-1:2015
EN 62841-2-5:2014
EN 55014-1:2017+A11:2020
EN 55014-2:2015
EN IEC 63000:2018
Pri práci so strojom vždy noste ochranné okuliare.
Pred každou prácou na stroji výmenný akumulátor vytiahnut.
Značka zhody v Británii
Značka zhody na Ukrajine
Značka zhody pre oblast' Eurázie
