M18 FMCS502X - Fierăstrău electric MILWAUKEE - Manual de utilizare gratuit
Găsiți gratuit manualul dispozitivului M18 FMCS502X MILWAUKEE în format PDF.
| Tip produs | Ferăstrău metalic fără fir |
| Marcă | Milwaukee |
| Model | M18 FMCS502X |
| Tensiunea bateriei | 18 V (Li-ion) |
| Viteză de mers în gol | 3900 min⁻¹ |
| Diametrul pânzei | 150 mm |
| Alezajul pânzei | 20 mm |
| Grosimea pânzei | 1,3 mm |
| Număr de dinți | 34 |
| Capacitate maximă de tăiere (oțel) | 6,5 mm |
| Capacitate maximă de tăiere (țevi) | ∅ 57 mm |
| Capacitate maximă de tăiere (profile) | 57 mm |
| Greutate (cu baterie 2,0-9,0 Ah) | 2,5 - 3,2 kg |
| Temperatură de funcționare | -18°C până la +50°C |
| Nivel de presiune sonoră | 98,1 dB(A) (K=3 dB) |
| Nivel de putere sonoră | 109,1 dB(A) (K=3 dB) |
| Vibrații (tăierea metalelor) | 2,37 m/s² (K=1,5 m/s²) |
| Frână electrică | Da (oprire în ~3 secunde) |
| Baterii compatibile | M18B... (Li-Ion) |
| Încărcătoare compatibile | M12-18..., M1418 C6 |
| Materiale tăiate | Oțel, țevi metalice, profile, aluminiu, table |
| Întreținere | Curățați cu o cârpă uscată, îndepărtați rumegușul în mod regulat |
| Siguranță | Capot de protecție inferior, suprafețe de prindere izolate, blocare a pornirii |
Întrebări frecvente - M18 FMCS502X MILWAUKEE
Întrebările utilizatorilor despre M18 FMCS502X MILWAUKEE
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Fierăstrău electric în format PDF gratuit! Găsiți manualul dvs. M18 FMCS502X - MILWAUKEE și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. M18 FMCS502X mărcii MILWAUKEE.
MANUAL DE UTILIZARE M18 FMCS502X MILWAUKEE
Instrucțiuni de folosire originale
Din motive de securitate aceasta scula electrică este dotată cu un blocaj pe comutator iar comutatorul Pornire / Opire nu poate fi blocat în poziția „Pornit“
Suprafață de prindere izolată

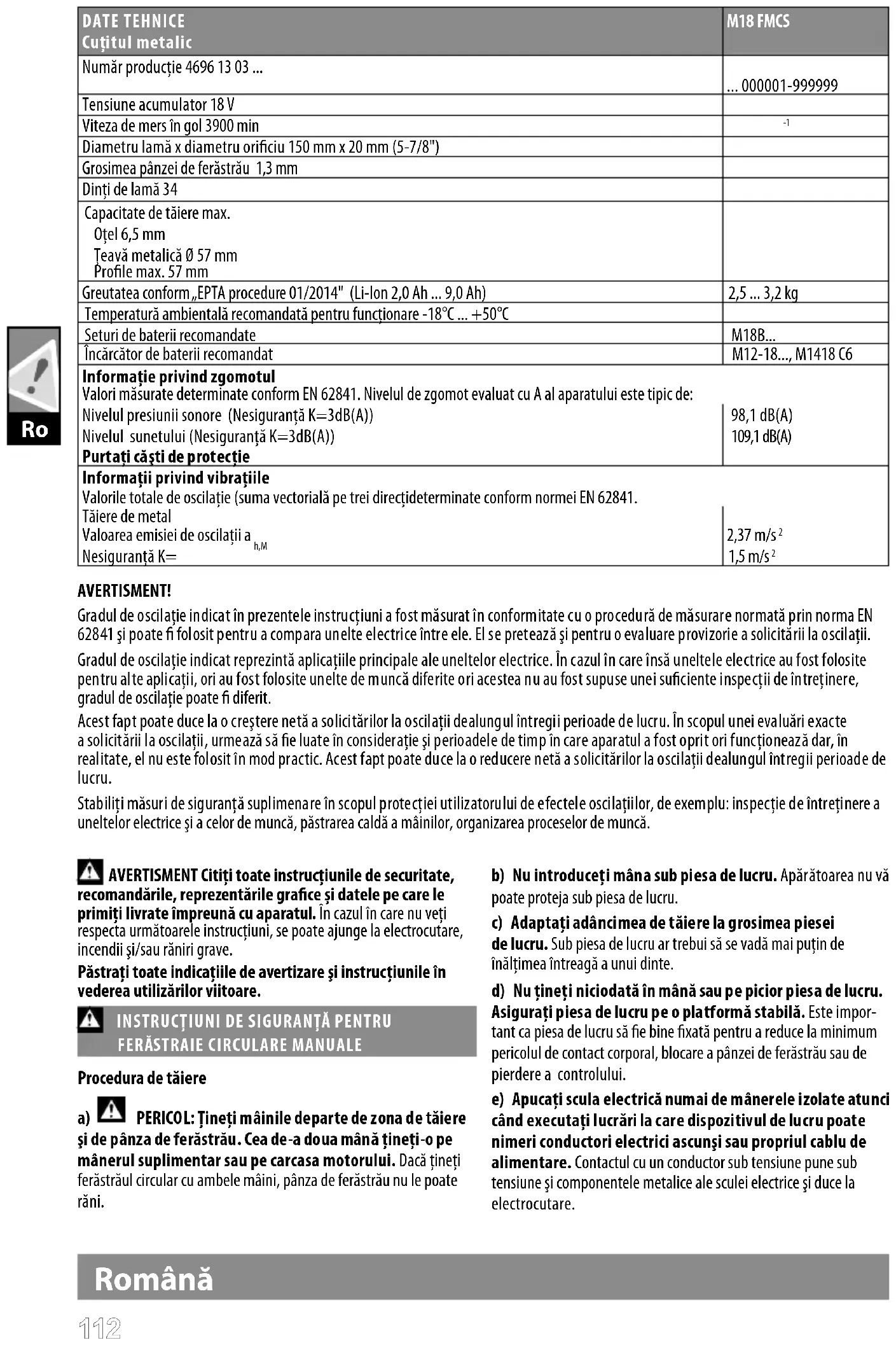

| DATE TEHNICECuțitul metallic | M18 FMCS |
| Număr producție 4696 13 03 ... | ... 000001-999999 |
| Tensiune accumulator 18 V | |
| Viteza de mers în gol 3900 min | -1 |
| Diametru lamă x diametru orificiu 150 mm x 20 mm (5-7/8") | |
| Grosimea pânzei de ferăstrău 1,3 mm | |
| Dinți de lamă 34 | |
| Capacitate de tăiere max. Oțel 6,5 mmTeavă metalică ∅ 57 mmProfile max. 57 mm | |
| Greutatea conform „EPTA procedure 01/2014" (Li-lon 2,0 Ah ... 9,0 Ah) | 2,5 ... 3,2 kg |
| Temperatură ambientală recomandată pentru funcționare -18°C ... +50°C | |
| Seturi de baterii recomandate | M18B... |
| Încărcător de baterii recomandat | M12-18..., M1418 C6 |
| Informație privind zgomotulValori măsurate determinate conform EN 62841. Nivelul de zgomot evaluat cu A al aparatului este tipic de:Nivelul presiunii sonore (Nesiguranță K=3dB(A))Nivelul sunetului (Nesiguranță K=3dB(A))Purtați căști de protecție | 98,1 dB(A)109,1 dB(A) |
| Informații privind vibrațiileValorile totale de oscilație (suma vectorială pe trei direcțideterminate conform normei EN 62841.Tăiere de metalValoarea emisiei de oscilații a _h,M Nesiguranță K= | 2,37 m/s ^2 1,5 m/s ^2 |
AVERTISMENT!
Gradul de oscilație indicat în prezentele instrucțiuni a fost măsurat în conformitate cu o procedură de măsurare normată prin norma EN 62841 și poate fi folosit pentru a compara unelte electrice între ele. El se pretează și pentru o evaluare provizorie a solicitării la oscilații.
Gradul de oscilație indicat reprezintă aplicațiile principale ale uneltelor electrice. În cazul în care însă uneltele electrice au fost folosite pentru alte aplicații, ori au fost folosite unelte de muncă diferite ori acestea nu au fost supuse unei suficiente inspecții de întreținere, gradul de oscilație poate fi diferit.
Acest fapt poate duce la o creștere netă a solicitărilor la oscilații dealungul întregii perioade de lucru. În scopul unei evaluări exacte a solicitării la oscilații, urmează să fie luate în considerație și perioadele de timp în care aparatul a fost oprit ori funcționează dar, în realitate, el nu este folosit în mod practic. Acest fapt poate duce la o reducere netă a solicitărilor la oscilații dealungul întregii perioade de lucru.
Stabiliți măsuri de siguranță suplimenare în scopul protecției utilizatorului de efectele oscilațiilor, de exemplu: inspecție de întreținere a uneltelor electrice și a celor de muncă, păstrarea caldă a mâinilor, organizarea proceselor de muncă.
AVERTISMENT Citiți toate instrucțiunile de securitate, mandările, reprezentările grafice și datele pe care le îniți livrate împreună cu aparatul. În cazul în care nu veți secta următoarele instrucțiuni, se poate ajunge la electrocutare, îndii și/sau răniri grave.
Păstrați toate indicațiile de avertizare și instrucțiunile în vederea utilizărilor viitoare.
INSTRUCTIUNI DE SIGURANTĂ PENTRU FERĂSTRAIE CIRCULARE MANUALE
Procedura de tăiere
PERICOL: Țineți mâinile departe de zona de tăiere le pânza de ferăstrău. Cea de-a doua mână țineți-o pe înerul suplimentar sau pe carcasa motorului. Dacă țineți ăstrăul circular cu ambele mâini, pânza de ferăstrău nu le poate i.
b) Nu introduceți mâna sub piesa de lucru. Apărătoarea nu vă poate proteja sub piesa de lucru.
c) Adaptați adâncimea de tăiere la grosimea piesei de lucru. Sub piesa de lucru ar trebui să se vadă mai puțin de înălțimea întreagă a unui dinte.
d) Nu țineți niciodată în mână sau pe picior piesa de lucru. Asigurați piesa de lucru pe o platformă stabilă. Este important ca piesa de lucru să fie bine fixată pentru a reduce la minimum pericolul de contact corporal, blocare a pânzei de ferăstrău sau de pierdere a controlului.
e) Apucați scula electrică numai de mânerele izolate atunci când executați lucrări la care dispozitivul de lucru poate nimeri conductori electrici ascunși sau propriul cablu de alimentare. Contactul cu un conductor sub tensiune pune sub tensiune și componentele metalice ale sculei electrice și duce la electrocutare.
Română
f) La tăierea longitudinală folosiți întotdeauna un opritor sau un limitator paralel pentru margini. Acesta sporește precizia de tăiere și diminuează posibilitatea blocării pânzei de ferăstrău.
g) Folosiți întotdeana pânze de ferăstrău de mărime corespunzătoare și cu orificiu de prindere adecvat (de ex în formă de stea sau rotund). Pânzele de ferăstrău care nu se potrivesc elementelor de montaj ale ferăstrăului, se vor roti excentric și vor duce la pierderea controlului.
h) Nu folosiți niciodată șaibe suport sau șuruburi deteriorate sau greșite pentru pânzele de ferăstrău. Șaibele suport și șuruburile pentru pânzele de ferăstrău au fost special construite pentru ferăstrăul dv., în vederea atingerii unor performanțe și a unei siguranțe optime în exploatare.
Cauzele și evitarea unui recul:
- reculul este o reacție bruscă provocată de o pânză de ferăstrău înțepenită, blocată sau aliniată greșit, care face ca un ferăstrău necontrolat să se ridice și să iasă afară din piesa de lucru deplasându-se în direcția operatorului;
-- dacă pânza de ferăstrău se agață sau se înțepenește în făgașul de tăiere, ea se blochează iar puterea motorului aruncă mașina înapoi, în direcția operatorului; - dacă pânza de ferăstrău se răsucește sau se aliniază greșit în tăietură, dinții muchiei posterioare a pânze de ferărstrău se apot agăța în suprafața piesei de lucru, ceea ce face ca pânza de ferăstrău să iasă afară din făgașul de tăiere iar ferăstrăul să sarà înapoi, în direcția operatorului.
Reculul este consecința utilizării greșite sau defectuoase a ferăstrăului. El poate fi împiedicat prin măsuri de prevedere adecvate, conform celor descrise în cele ce urmează.
a) Apucați întotdeauna strâns ferăstrăul cu ambele mâini și aduceți-vă brațele într-o poziție, în care să reziste forțelor de recul. Stați întotdeauna lateral față de pânza de ferăstrău, nu aduceți niciodată pânza de ferăstrău pe aceeași linie cu corpul dv. În caz de recul ferăstrăul circular poate sări înapoi, însă operatorul are posibilitatea de a stăpâni forțele de recul dacă au fost adoptate măsuri adecvate.
b) Dacă pânza de ferăstrău se înțepenește sau dacă tăierea este întreruptă dintr-un anumit motiv, eliberați întrerupătorul pornit-oprit și lăsați ferăstrăul nemișcat în materialul de prelucrat, până când pânza de ferăstrău se oprește complet. Nu încercați niciodată să îndepărtați ferăstrăul dn material sau să-l trageți înapoi, atât timp cât pânza de ferăstrău se mai mișcă sau cât mai există încă riscul producerii de recul. Găsiți cauza înțepenirii pânzei de ferăstrău și înlăturati-o prn măsuri adecvate.
c) Atunci când dorți să reporniți ferăstrăul rămas în piesa de lucru, centrați pânza de ferăstrău în făgașul de tăiere și verificați dacă dinții acesteia nu sunt agățați în piesa de lucru. Dacă pânza de ferăstrău este înțepenită, ea poate ieși afară din piesa de lucru sau provoca un recul la repornirea ferăstrăului.
d) Sprijiniți plăcile mari pentru a diminua riscul unui recul provocat de o pânză de ferăstrău înțepenită. Plăcile mari se pot îndoi sub propria lor greutate. Plăcile trebuie sprijinite pe ambele laturi, atât în apropierea făgașului de tăiere cât și la margine.
e) Nu folosiți pânze de ferăstrău tocite sau deteriorate.
Pânzele de ferăstrău cu dinții tociți sau aliniați greșit produc, din cauza fâgașului de tăiere prea îngust, o frecare crescută, întepenirea pânzei de ferăstrău și recul.
f) Înainte de tăiere fixați prin strângere dispozitivele de reglare a adâncimii și unghiului de tăiere. Dacă în timpul tăieriii reglajele se modifică, pânza de ferăstrău se poate înțepeni și provoca aparitția reculului.
g) Fiți foarte precauți atunci când executați o tăiere cu penetrare directă în material într—un sector ascuns, de ex. într-un perete. Pânza de ferăstrău care pătrunde în perete se poate bloca în obiecte ascunse și provoca recul.
Funcția capacului de protecție inferior
a) Înante de fiecare întrebuințare, verificați dacă apărătoarea inferioară nu se poate mișca liber și dacă nu se închide instantaneu. Nu fixați și nu legați niciodată apărătoarea inferioară în poziție deschisă. Dacă ferăstrăul cade accidental pe jos, apărătoarea inferioară se poate îndoi. Deschideți apărătoarea inferioară cu maneta de retragere și asigurați-vă că se poate mișca liber și că în toate unghiurile și adâncimile de tăiere nu atinge nici pânza de ferăstrău și nici celelalte componente.
b) Verificați funcționarea arcului apărătoarei inferioare. Înainte de întrebuințare întrețineți mașina în caz că apărătoarea inferioară și arcul nu lucrează impecabil. Componentele deterioate, depunerile vâscoase sau aglomerările de așchii duc la acțiunea lentă a apărătoarei inferioare.
c) Deschideți manual apărătoarea inferioară numai în cazul operațiilor speciale de tăiere ca „tăieri cu penetrare directă în material și tăieri unghiulare”. Deschideți apărătoarea inferioară cu maneta de retragere și eliberați-o, de îndată ce pânza de ferăstrău a pătruns în piesa de lucru. La toate celelalte lucrări de tăiere apărătoarea inferioară trebuie să funțoneze automat.
d) Nu puneți ferăstrăul pe bancul de lucru sau pe podea, fără ca apărătoarea inferioară să acopere pânza de ferăstrău. O pânză de ferăstrău neprotejată, care se mai învârte din inerție, mișcă ferăstrăul în sens contrar direcției de tăiere și taie tot ce îi stă în cale. Respectați timpul de oprire al ferăstrăului.
Instrucțiuni suplimentare de siguranță și de lucru
Purtați aparatoare de urechi. Expunerea la zgomot poate duce la pierderea auzului.
Folosiți echipament de protecție . Purtați întotdeauna ochelari de protecție când lucrați cu mașina . Se recomandă utilizarea hainelor de protecție ca de ex. Măști contra prafului, mănuși de protecție, încaltăminte stabilă nealunecoasă, cască și apărătoare de urechi.
Praful care apare când se lucrează cu această sculă poate fi dăunător sănătății și prin urmare nu trebuie să atinga corpul. Purtați o mască de protecție corespunzătoare împotriva prafului. Nu utilizati lamele care nu corespund datelor oferite în prezentele Instructiuni de utilizare.
Folosiți pânza de ferăstrău potrivită pentru materialul care urmează a fi tăiat.
Numărul de rotații admis pentru elementele de montat în aparat, trebuie să fie la fel de mare ca numărul de rotații înscris pe acesta.
Montarea unor discuri abrazive este interzisă!
Nu fixați comutatorul pornire / oprire în poziția "pornit" când se utilizează ferăstrăul de mână.
Prin utilizarea unei viteze de avans adecvate evitați supraîncălzirea dinților pânzei de ferăstrău.
Folosiți numai încărcătoare System M18 pentru încărcarea acumulatorilor System M18. Nu folosiți acumulatori din alte sisteme.
Nu deschideți niciodată acumulatorii și încărcătoarele și pastrați-le numai în încăperi uscate. Pastrați-le întotdeauna uscate.
AVERTISMENT! Pentru a reduce pericolul unui incendiu și evitarea rănirilor sau deteriorarea produsului în urma unui scurtcircuit nu imersați scula, accumulatorul de schimb sau încărcătorul în lichide și asigurați-vă să nu pătrundă lichide în aparate și acumulatori. Lichidele corosive sau cu conductibilitate, precum apa sărată, anumite substanțe chimice și înălbitori sau produse ce conțin înălbitori, pot provoca un scurtcircuit.
FRÂNA ELECTRICĂ
Dacă dati drumul la butonul comutator pânza de ferăstrău se oprește în circa 3 secunde ca urmare a acțiunii frânei electrice.
Cu toate acestea, poate exista o întârziere între momentul în care eliberați declanșatorul și cel în care frâna se cuplează. Funcția de frânare nu este disponibilă, în cazul unei întreruperi de alimentare cu energie electrică pe durata în care mașina este încă pornită.
Ferăstrăul se scoate din piesă de-abia după ce pânza de ferăstrău s-a oprit complet.
CONDITII DE UTILIZARE SPECIFICATE
Cuțitul metallic taie lungimi și unghiuri cu precizie în diferite tipuri de materiale cum ar fi profile metalice (UniStruT), țevi, stâlpi de metal, canale, profile de aluminiu, plăci metalice, etc.
ACUMULATORI
Accumulatorii care nu au fost utilizați o perioadă de timp trebuie reîncărcați înainte de utilizare
Temperatura mai mare de 50°C (122°F) reduce performanța accumulatorului. Evitați expunerea prelungită la căldură sau radiație solară (risc de supraâncălzire)
Contactele încărcătoarelor și accumulatorilor trebuie păstrate curate.
În scopul optimizării duratei de funcționare, bateriile trebuie reîncărcate complet după utilizare. Acumulatorii care nu au fost utilizați o perioadă de timp trebuie reîncărcați înainte de utilizare
Pentru o durată de viață cât mai lungă, accumulatorii ar trebui scoși din încărcător după încărcare.
La depozitarea accumulatorilor mai mult de 30 zile:, Acumulatorii se depozitează la cca. 27°C și la loc uscat., Acumulatorii se depozitează la nivelul de încărcare de cca. 30%-50%, Acumulatorii se încarcă din nou la fiecare 6 luni.
Nu aruncați acumulatorii uzați la containerul de reziduri menajere și nu îi ardeți. Milwaukee Distributors se oferă să recupereze acumulatorii vechi pentru protecția mediului înconjurător.
Nu depozitați acumulatorul împreună cu obiecte metalice (risc de scurtcircuit)
Nu deschideți niciodată acumulatorii și încărcătoarele și pastrați-le numai în încăperi uscate. Pastrați-le întotdeauna uscate.
Acidul se poate scurge din accumulatorii deteriorați la încărcături sau temperaturi extreme. În caz de contact cu acidul din accumulator, spălați imediat cu apă și săpun. În caz de contact cu ochii, clătiți cu atenție timp de cel puțin 10 minute și apelați imediat la ingrijire medicală.
Nu se permite introducerea nici unei piese metalice în locașul pentru acumulator al incarcatorului. (risc de scurtcircuit)
TRANSPORTUL ACUMULATORILOR CU IONI DE LITIU
Accumulatorii cu ioni de litiu cad sub incidenta prescripțiilor legale pentru transportul de mărfuri periculoase.
Transportul acestor acumulatori trebuie să se efectueze cu respectarea prescripțiilor și reglementărilor pe plan local, național și internațional.
Consumatorilor le este permis transportul rutier nerestricționat al acestui tip de acumulatori.
Transportul comercial al accumulatorilor cu ioni de litiu prin intermediul firmelor de expediție și transport este supus reglementărilor transportului de mărfuri periculoase. Pregătirile pentru expediție și transportul au voie să fie efectuate numai de către personal instruit corespunzător. Întregul proces trebuie asistat în mod competent.
Următoarele puncte trebuie avute în vedere la transportul acumulatorilor:
Pentru a se evita scurtcircuite, asigurați-vă de faptul că sunt protejate și izolate contactele. Aveți grijă ca pachetul de accumulatori să nu poată aluneca în altă poziție în interiorul ambalajului său. Este interzis transportarea unor accumulatori deteriorați sau care pierd lichid. Pentru indicații suplimentare adresați-vă firmei de expediție și transport cu care colaborați.
INTRETINERE
Îndepărtați acumulatorul înainte de începerea lucrului pe mașina Asigurați-vă că deconectați unealta de la sursa de alimentare înainte de atașarea sau înlăturarea lamei ferăstrăului.
Curățați aparatul și dispozitivul de protecție cu o lavetă uscată. Unii agenți de curățat deteriorează materialul plastic și alte componente izolate.
Fantele de aerisire ale maşinii trebuie să fie menținute libere tot timpul
Îndepărtați regulat praful. Pentru evitarea pericolului de incendiu, îndepărtați rumegușul acumulat în interiorul ferăstrăului.
Păstrați aparatul curat, uscat și ștergeți-I de uleiul și vaselina care s-au scurs.
Verificați funcționarea carcaselor de protecție.
Întreținerea și curățarea efectuate în mod regulat, asigură o durată de exploatare lungă și o manipulare în condiții de siguranță.
În cazul în care cablul de conectare al sculei electrice este deteriorat, acesta se înlocuiește cu un cablu special pregătit care se poate obține prin centrele de service.
Utilizați numai accesorii și piese de schimb Milwaukee. Dacă unele din componente care nu au fost descrise trebuie înlocuite, vă rugăm contactați unul din agenții de service Milwaukee (vezi lista noastră pentru service / garanți
Dacă este necesară, se poate comanda o imagine descompusă a sculei. Vă rugăm menționați numărul art. Precum și tipul mașinii tipărit pe etichetă și comandați desenul la agenții de service locali sau direct la Techtronic Industries GmbH, Max-Éyth-Straße 10, 71364 Winnenden, Germany.
Română
DECLARATIE DE CONFORMITATE
Declarăm pe propria răspundere că produsul descris în capitolul „Date tehnice” îndeplinește toate cerințele relevante ale directivelor
2011/65/UE (RoHS)
2006/42/CE
2014/30/UE
și au fost utilizate următoarele standarde armonizate
EN 62841-1:2015
EN 62841-2-5:2014
EN 55014-1:2017+A11:2020
EN 55014-2:2015
EN IEC 63000:2018
Împuternicit să elaboreze documentația tehnică.
Techtronic Industries GmbH
Va rugăm citiți cu atenție instrucțiunile înainte de pornirea mașinii
Purtați întotdeauna ochelari de protecție când utilizați mașina.
Îndepărtați accumulatorul înainte de începerea lucrului pe mașina
Accesoriu - Nu este inclus în echipamentul standard, disponibil ca accesoriu
Aparatele electrice, bateriile/acumulatorii nu se elimină împreună cu deșeurile menajere. Aparatele electrice și acumulatorii se colectează separat și se predau la un centru de reciclare, în vederea eliminării ecologice. Informați-vă de la autoritățile locale sau de la comercianții acreditați în legătură cu centrele de reciclare și de colectare.
n_0
Viteza de mers în gol
V
Tensiune
三
Curent continuu
Marcă de conformitate europeană
Marcă de conformitate britanică
Marcă de conformitate ucraineană
EAC
Marcă de conformitate eurasiatică
