| Produkttype | Trådløs metallsag |
| Merke | Milwaukee |
| Modell | M18 FMCS502X |
| Batterispenning | 18 V (Li-ion) |
| Tomgangshastighet | 3900 min⁻¹ |
| Bladdiameter | 150 mm |
| Bladets boring | 20 mm |
| Bladtykkelse | 1,3 mm |
| Antall tenner | 34 |
| Maksimal kappekapasitet (stål) | 6,5 mm |
| Maksimal kappekapasitet (rør) | ∅ 57 mm |
| Maksimal kappekapasitet (profiler) | 57 mm |
| Vekt (med batteri 2,0-9,0 Ah) | 2,5 - 3,2 kg |
| Driftstemperatur | -18°C til +50°C |
| Lydtrykknivå | 98,1 dB(A) (K=3 dB) |
| Lydeffektnivå | 109,1 dB(A) (K=3 dB) |
| Vibrasjon (metallskjæring) | 2,37 m/s² (K=1,5 m/s²) |
| Elektrisk brems | Ja (stopp på ~3 sekunder) |
| Kompatible batterier | M18B... (Li-Ion) |
| Kompatible ladere | M12-18..., M1418 C6 |
| Skjærematerialer | Stål, metallrør, profiler, aluminium, plater |
| Vedlikehold | Rengjør med tørr klut, fjern sagflis regelmessig |
| Sikkerhet | Nedre beskyttelsesdeksel, isolerte gripeflater, oppstartssperre |
Ofte stilte spørsmål - M18 FMCS502X MILWAUKEE
Brukerspørsmål om M18 FMCS502X MILWAUKEE
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Elektrisk sag i PDF-format gratis! Finn veiledningen din M18 FMCS502X - MILWAUKEE og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. M18 FMCS502X av merket MILWAUKEE.
BRUKSANVISNING M18 FMCS502X MILWAUKEE
Original bruksanvisning
Bruksanvisning i original
Alkuperäiset ohjeet
Tilpass skjæredybden til tykkelsen på arbeidsstykket. Det skal være mindre enn en full tannhøyde synlig under arbeidsstykket.
Opbevar ikke udskiftningsbatterier sammen med metalgenstandeaf fare for kortslutning.
Brug kun Milwaukee-tilbehør og Milwaukee-reservedele.

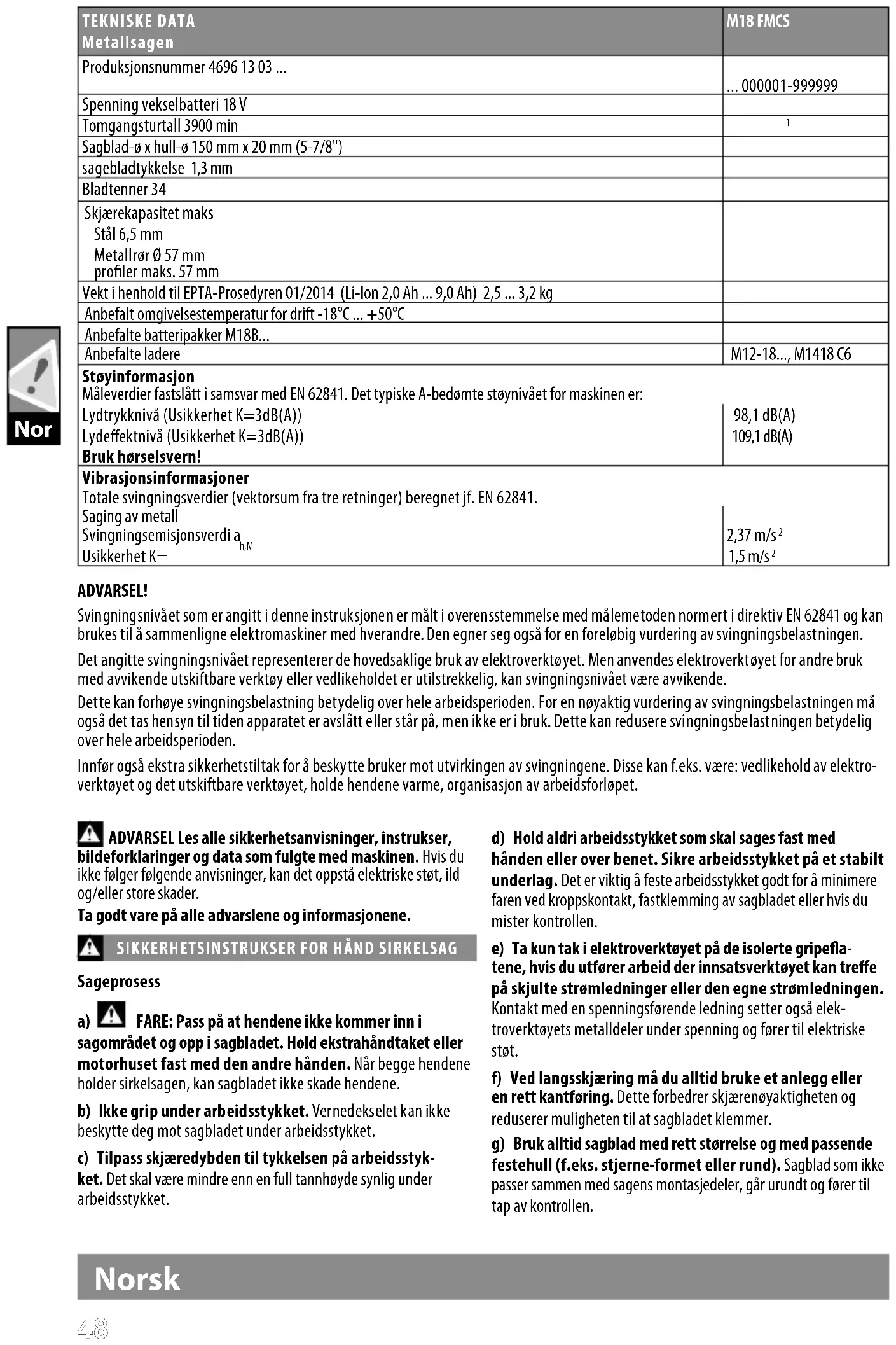

| TEKNISKE DATAMetallsagen | M18 FMCS |
| Produksjonsnummer 4696 13 03 ... | ... 000001-999999 |
| Spenning vekselbatteri 18 V | |
| Tomgangsturtall 3900 min | -1 |
| Sagblad-ø x hull-ø 150 mm x 20 mm (5-7/8") | |
| sagebladtykkelse 1,3 mm | |
| Bladtenner 34 | |
| Skjærekapasitet maksStål 6,5 mmMetallrør ∅ 57 mmprofiler maks. 57 mm | |
| Vekt i henhold til EPTA-Prosedyren 01/2014 (Li-lon 2,0 Ah ... 9,0 Ah) 2,5 ... 3,2 kg | |
| Anbefalt omgivelsestemperatur for drift -18°C ... +50°C | |
| Anbefalte batteripakker M18B... | |
| Anbefalte ladere | M12-18..., M1418 C6 |
| StøyinformasjonMåleverdier fastslått i samsvar med EN 62841. Det typiske A-bedømte støynivået for maskinen er: | |
| Lydtrykknivå (Usikkerhet K=3dB(A)) | 98,1 dB(A) |
| Lydeffektnivå (Usikkerhet K=3dB(A)) | 109,1 dB(A) |
| Bruk hørselsvern! | |
| VibrasjonsinformasjonerTotale svingningsverdier (vektorsum fra tre retninger) beregnet jf. EN 62841.Saging av metallSvingningsemisjonsverdi a_h,M Usikkerhet K= | 2,37 m/s ^2 1,5 m/s ^2 |
ADVARSEL!
Svingningsnivået som er angitt i denne instruksjonen er målt i overensstemmelse med målemetoden normert i direktiv EN 62841 og kan brukes til å sammenligne elektromaskiner med hverandre. Den egner seg også for en foreløbig vurdering av svingningsbelastningen.
Det angitte svingningsnivået representerer de hovedsaklige bruk av elektroverktøyet. Men anvendes elektroverktøyet for andre bruk med avvikende utskiftbare verktøy eller vedlikeholdet er utilstrekkelig, kan svingningsnivået være avvikende.
Dette kan forhøye svingningsbelastning betydelig over hele arbeidsperioden. For en nøyaktig vurdering av svingningsbelastningen må også det tas hensyn til tiden apparatet er avslått eller står på, men ikke er i bruk. Dette kan redusere svingningsbelastningen betydelig over hele arbeidsperioden.
Innfør også ekstra sikkerhetstiltak for å beskytte bruker mot utvirkingen av svingningene. Disse kan f.eks. være: vedlikehold av elektroverktøyet og det utskiftbare verktøyet, holde hendene varme, organisasjon av arbeidsforløpet.
Ta godt vare på alle advarslene og informasjonene.
SIKKERHETSINSTRUKSER FOR HÅND SIRKELSAG
Sageprosess
a) FARE: Pass på at hendene ikke kommer inn i sagområdet og opp i sagbladet. Hold ekstrahåndtaket eller motorhuset fast med den andre hånden. Når begge hendene holder sirkelsagen, kan sagbladet ikke skade hendene.
b) Ikke grip under arbeidsstykket. Vernedekselet kan ikke beskytte deg mot sagbladet under arbeidsstykket.
c) Tilpass skjæredybden til tykkelsen på arbeidsstykket. Det skal være mindre enn en full tannhøyde synlig under arbeidsstykket.
d) Hold aldri arbeidsstykket som skal sages fast med hånden eller over benet. Sikre arbeidsstykket på et stabilt underlag. Det er viktig å feste arbeidsstykket godt for å minimere faren ved kroppskontakt, fastklemming av sagbladet eller hvis du mister kontrollen.
e) Ta kun tak i elektroverktøyet på de isolerte gripeflatene, hvis du utfører arbeid der innsatsverktøyet kan treffe på skjulte strømledninger eller den egne strømledningen. Kontakt med en spenningsførende ledning setter også elektroverktøyets metalldeler under spenning og fører til elektriske støt.
f) Ved langsskjæring må du alltid bruke et anlegg eller en rett kantføring. Dette forbedrer skjærenøyaktigheten og reduserer muligheten til at sagbladet klemmer.
g) Bruk alltid sagblad med rett størrelse og med passende festehull (f.eks. stjerne-formet eller rund). Sagblad som ikke passer sammen med sagens montasjedeler, går urundt og fører til tap av kontrollen.
Norsk
h) Bruk aldri skadede eller gale sagblad-underlagsskiver eller -skruer. Sagblad-underlagsskivene og -skruene ble spesielt konstruert for denne sagen, slik at det oppnås en optimal ytelse og driftssikkerhet.
Årsaker til tilbakeslag og hvordan tilbakeslag kan unngås.
- Et tilbakeslag er en plutselig reaksjon fra et sagblad som har hengt seg opp, klemt seg fast eller er galt innrettet, og som fører til at en ukontrollert sag løftes opp og beveger seg ut av arbeidsstykket og i retning av brukeren.
- Hvis et sagblad henger seg opp eller klemmer seg fast i en sagespalte som lukkes, blokkerer sagen og motorkraften slår sagen tilbake i retning av brukeren.
- Hvis et sagblad dreies galt eller rettes galt opp i sagsnittet, kan tennene til bakre sagbladkant kile seg fast i overflaten til arbeidsstykket, slik at sagbladet beveger seg ut av sagespalten og sagen springer tilbake i retning av brukeren.
Et tilbakeslag er resultat av en gal eller feilaktig bruk av sagen. Det kan unngås ved å følge egnede sikkerhetstiltak som beskrevet nedenstående.
a) Hold sagen godt fast og plasser armene dine i en stilling som kan ta imot tilbakeslagskrefter. Opphold deg alltid på siden av et sagblad, la aldri sagbladet være i en linje med kroppen din. Ved et tilbakeslag kan sirkelsagen rykke bakover, men brukeren kan beherske tilbakeslagskreftene, hvis det ble utført egnede tiltak.
b) Hvis et sagblad klemmer fast eller sagingen avbrytes av andre grunner må du slippe på-/av-bryteren og holde sagen rolig i materialet til sagbladet står helt stille. Forsøk aldri å fjerne sagen fra et arbeidsstykke eller trekke den bakover så lenge sagbladet beveger seg eller det kan oppstå et tilbakeslag. Finn årsaken til at sagbladet er klemt fast og fjern denne årsaken med egnede tiltak.
c) Hvis du vil starte en sag som står fast i arbeidsstykket igjen, sentrerer du sagbladet i sagespalten og kontrollerer om sagtennene ikke har kilt seg fast i arbeidsstykket. Hvis sagbladet klemmer seg fast, kan det bevege seg ut av arbeidsstykket eller forårsake et tilbakeslag när sagen starter igjen.
d) Støtt store plater for å redusere risikoen for tilbakeslag fra et fastklemt sagblad. Store plater kan bøyes av sin egen vekt. Platene må støttes på begge sider, både i nærheten av sagespalten og på kanten.
e) Bruk ikke butte eller skadede sagblad. I en for smal sagespalte forårsaker sagblad med butte eller galt opprettede tenner stor friksjon, fastklemming av sagbladet eller tilbakeslag.
f) Trekk fast skjæredybde- og skjærevinkelinnstillingene fast før sagingen. Hvis innstillingene forandrer seg i løpet av sagingen, kan sagbladet klemmes fast og det kan oppstå et tilbakeslag.
g) Vær spesielt forsiktig når du utfører en „innstikksaging“ i et skjult område, f.eks. en eksisterende vegg. Det innstikkende sagbladet kan blokkere ved saging i skjulte objekter og forårsake et tilbakeslag.
vernedeksel aldri fast i åpnet posisjon. Hvis sagen skulle falle ned på bakken ved en feiltagelse, kan det nedre vernedekselet bøyes. Åpne vernedekselet med tilbaketrekkingsarmen og pass på at det kan beveges fritt og ikke berører verken sagblad eller andre deler i alle skjærevinkler og -dybder.
b) Kontroller fjærens funksjon for nedre vernedeksel. La maskinen gjennomgå service før bruk, hvis nedre vernedeksel og fjær ikke virker feilfritt. Skadede deler, klebrige avleiringer eller sponhauger medfører at nedre vernedeksel reagerer forsinket.
c) Åpne det nedre vernedekselet manuelt kun ved spesielle snitt, som „innstikk- og vinkelsnitt“. Åpne det nedre vernedekselet med tilbaketrekkingsarmen og slipp den när sagbladet er trengt inn i arbeidsstykket. Ved alle andre typer saging må det nedre vernedekselet fungere automatisk.
d) Legg ikke sagen på arbeidsbenken eller gulvet uten at nedre vernedeksel dekker over sagbladet. Et ubeskyttet sagblad som fortsatt roterer beveger sagen i motsatt retning av skjæreretningen og sager alt som er i veien. Ta hensyn til tiden sagen fortsatt roterer etter at den er slått av.
Ytterlige sikkerhets- og arbeidsinstruksjoner
Bruk hørselsvern. Støy kan føre til tap av hørselen.
Bruk vernebekledning. Ta alltid på vernebrille ved bruk av maskinen. Vernebekledning så vel som støvmaske, vernehansker, fast og sklisikkert skotøy, hjem og hørselsvern er anbefalt.
Støvet som oppstår ved arbeidet er ofte helsefarlig og skal ikke komme i kontakt med kroppen. Bruk derfor vernemaske som er egnet for støv.
Ikke bruk sagblad som ikke er i tråd med egenskapene i denne bruksanvisningen.
Bruk sagblad som er egnet for materialet som skal sages.
Det tillatte omdreiningstallet til elektroverktøyet må være minst så høyt som det maksimale omdreiningstallet som er oppgitt på elektroverktøyet.
På-/av-bryteren må ikke klemmes fast under håndholdt drift.
Unngå, ved bruk av en tilpasset starthastighet, overoppheting av sagbladets tenner.
Vekselbatterier av systemet M18 skal kun lades med lader av systemet M18. Ikke lad opp batterier fra andre systemer.
Ikke åpne vekselbatterier og ladere, de skal oppbevares i tørre rom. Beskyttes mot fuktighet.
ADVARSEL! For å unngå fare for en brann forårsaket av en kortslutning, av personskader eller skader av produktet, må det forhindres at batteripakken eller laderen dyppes i væsker og også sørges for at ingen væsker kan kommer inn i apparatene eller batteriene. Korroderende og ledende væsker som saltvann, visse kjemikalier og blekemidler eller produkt som inneholder blekemidler kan forårsake en kortslutning.
ELEKTRISK BREMSE
Ved å slippe løs trykkbryteren stoppes sagbladet i løpet av ca. 3 sekund av den elektriske bremsen.
Men vær oppmerksom på at det kan oppstå en forsinkelse fra du løser avtrekkeren til bremsene virker. Dersom maskinen er i bruk ved strømbrudd, virker ikke bremsefunksjonen.
Trekk sagen ut av arbeidsstykke etter at sagen står stille.
FORMÅLSMESSIG BRUK
Metallsagen brukes til saging av rette kutt i ulike typer metall som f. eks. metallprofiler (UniStrut), rør. bolter, kabelkanaler, aluminiumsprofiler, blikkplater o. a.
BATTERIER
Vekselbatterier som ikke er brukt over lengre tid skal etterlades før bruk.
En temperatur over 50°C reduserer vekselbatteriets kapasitet. Unngå oppvarming i sol eller ved varmeovner (fyring) i lengre tid. Hold tilkoplingskontaktene på lader og vekselbatteri rene.
For optimal holdbarhet må batteriene lades opp helt etter bruk. Vekselbatterier som ikke er brukt over lengre tid skal etterlades før bruk.
For å sikre en lengst mulig brukstid av batteriene skal disse etter oppladning taes ut av laderen.
Ved lagring av batteriene lengre enn 30 dager:, Lagre batteriet tört ved ca. 27°C., Lagre batteriet ved en oppladningstilstand på ca. 30%-50%. Lade opp batteriet igjen etter 6 måneder.
Ikke kast brukte vekselbatterier i varmen eller husholdningsavfallet. Milwaukee tilbyr en miljøriktig deponering av gamle vekselbatterier; vennligst spør din fagforhandler.
Ikke oppbevar vekselbatterier sammen med metallgjenstander (kortslutningsfare).
Ikke åpne vekselbatterier og ladere, de skal oppbevares i tørre rom. Beskyttes mot fuktighet.
Under ekstreme belastninger og ekstreme temperaturer kan det lekke ut batterivæske fra utskiftbare batterier. Ved berøring med batterivæske, vask umiddelbart med såpe og vann. Ved kontakt med øynene må øynene skylles grundig i rennende vann i minst 10 minutter. Oppsøk lege umiddelbart.
Metalldeler må ikke komme inn i innskyvningssjakten for vekselbatterier på ladere (kortslutningsfare).
TRANSPORT AV LITIUM-ION-BATTERI
Lithium-ion-batterier faller under de lovfestede forskriftene om transport av farlig gods.
Transporten av disse batteriene må rette seg etter lokale, nasjonale og internasjonale forskrifter og bestemmelser.
Forbruker har lov å transportere disse batteriene på gaten uten reglementering.
Den kommersielle transport av Litium-ion-batterier av spedisjonsfirma faller under bestemmelsene om transport av farlig gods. Forberedningene av forsendelsen og transport skal utelukkende gjennomføres av personer som har blitt skolert til dette. Hele prosessen skal følges opp av fagfolk.
Kontroller at kontaktene er beskyttet og isolert for å unngå kortslutninger. Pass på at batteripakken i forpakningen ikke kan skli fram og tilbake. Skadede eller batterier som lekker er det ikke lov å transportere. Ta kontakt med spedisjonsfirma for ytterlige henvisninger.
VEDLIKEHOLD
Vær sikker på at støpslet er trukket ut av strømkontakten før det demonteres eller monteres sagblad.
Rengjør apparatet og verneinnretningen med en tørr klut. Noen rensemidler skader plastikken eller andre isolerte deler.
Hold alltid lufteåpningene på maskinen rene.
Fjern støv regelmessig. For å unngå risikoen for brann må du fjerne sagspon som samler seg inne i sagen.
Hold apparatet rent, tørt og fritt for oljen og fettet som skilles ut.
Kontroller funksjonen til vernehettene.
Regelmessig vedlikehold og rengjøring sørger for lang levetid og sikker håndtering.
Er tilkoblingsledningen til elektroverktøyet skadet, må den skiftes ut med en spesielt laget tilkoblingsledning som er å få hos kunde-service organisasjonen.
Bruk kun Milwaukee tilbehør og Milwaukee reservedeler. Komponenter der utskiftning ikke er beskrevet skal skiftes ut hos Milwaukee kundeservice (se brosjyre garanti/kundeserviceadresser).
Ved behov kan du be om en eksplosjonstegning av apparatet hos din kundeservice eller direkte hos Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany. Oppgi maskin-type og det nummeret på typeskiltet.
CE-SAMSVARSERKLÆRING
Vi erklærer i alene ansvar at produktet beskrevet i „Teknisk data“ overensstemmer med alle relevante forskrifter til Eu direktiv 2011/65/EU (RoHS)
2006/42/EC
2014/30/EU
og de følgende harmoniserte normative dokumentene. fyrstikker
EN 62841-1:2015
EN 62841-2-5:2014
EN 55014-1:2017+A11:2020
EN 55014-2:2015
EN IEC 63000:2018
Autorisert til å utarbeide den tekniske dokumentasjonen
Techtronic Industries GmbH
Les nøye gjennom bruksanvisningen før maskinen tas i bruk.
Elektriske apparater, batterier/oppladbare batterier skal ikke kastes sammen med vanlig husholdningsavfall. Elektriske og elektroniske apparater og oppladbare batterier skal samles separat og leveres til miljøvennlig deponering hos en avfallsbedrift. Informer deg hos myndighetene på stedet eller hos din fagforhandler hvor det finnes recycling bedrifter og oppsamlingssteder.
n_0
Tomgangsturtall
V
Volt
Likestrøm
Europeisk samsvarsmerke
Britisk samsvarsmerke
Ukrainsk samsvarsmerke
Euroasiatisk samsvarsmerke
