Tehnilised andmed	M18 FOPHCSA juhtmevaba kettsaag, ühilduv M18 akudega
Terapikkus	30,5 cm (12 tolli)
Keti kiirus	0-3,1 m/s
Lõikamisvõime	Ideaalne okste ja väikeste tüvede jaoks
Kaal	3,5 kg
Kasutus	Ideaalne oksahoolduseks, aedade ja haljasalade hoolduseks
Hooldus	Kontrollige regulaarselt keti pinget ja määrige ketti
Ohutus	Varustatud ketipiduriga ja tagasilöögikaitsega
Üldinfo	Töötab M18 akudega, laadimisaeg sõltub laadija mudelist

Korduma kippuvad küsimused - M18 FOPHCSA MILWAUKEE

Kuidas ma saan vahetada oma MILWAUKEE M18 FOPHCSA saelehte?

Saelehe vahetamiseks lülitage saag välja ja kasutage kaasasolevat võtit saelehe kinnituskruvi lahtikeeramiseks. Eemaldage kulunud saeleht ja asendage see uuega, seejärel keerake kruvi kinni.

Saag ei tööta, mida ma peaksin tegema?

Kontrollige esmalt, kas aku on korralikult laetud ja paigaldatud. Veenduge ka, et turvalüliti pole aktiveeritud. Kui probleem püsib, võtke ühendust klienditeenindusega.

Mis on MILWAUKEE M18 FOPHCSA maksimaalne lõike sügavus?

MILWAUKEE M18 FOPHCSA saagi maksimaalne lõikesügavus on 50 mm.

Kuidas ma saan pärast kasutamist oma saagi puhastada?

Lülitage saag välja ja kasutage tolmu ja prahi eemaldamiseks kuiva lappi. Vältige vee või agressiivsete kemikaalide kasutamist.

Milliseid materjale ma saan MILWAUKEE M18 FOPHCSA-ga lõigata?

See saag on mõeldud erinevate materjalide lõikamiseks, sealhulgas puidu, plastiku ja mõnede kergete metallide jaoks. Veenduge, et kasutate iga materjali jaoks sobivat tera.

Kas ma võin kasutada oma saagi vihmas?

Ei, saagi kasutamine vihmas või niisketes tingimustes ei ole soovitatav, kuna see võib tööriista kahjustada ja ohutusrisk tekkida.

Kuidas pikendada oma saagi aku eluiga?

Aku eluiga pikendamiseks vältige selle täielikku tühjenemist, laadige see pärast iga kasutuskorda ja hoidke jahedas ja kuivas kohas.

Kas MILWAUKEE M18 FOPHCSA jaoks on soovitatavaid lisatarvikuid?

Jah, soovitatav on kasutada spetsiaalselt M18 FOPHCSA saele mõeldud terasid, et tagada optimaalne jõudlus ja vastupidavus.

Kus ma leian MILWAUKEE M18 FOPHCSA kasutusjuhendi?

Kasutusjuhend on saadaval Milwaukee veebisaidil jaotises "Tugi" või "Allalaadimised".

Mida teha, kui saagi mootor üle kuumeneb?

Kui mootor üle kuumeneb, lülitage saag kohe välja ja laske sellel jahtuda. Veenduge, et ventilatsiooniavad pole ummistunud ja ärge koormake tööriista liigselt kasutamise ajal.

KASUTUSJUHEND M18 FOPHCSA MILWAUKEE

Algupärane kasutusjuhend

Joonisel on tööpea M18 FOPH-CSA ühendatud Milwaukee mootorüksusega M18 FOPH2. Seda tööpead tohib kasutada ainult siin näkatud mootorüksusega. Sölluvalt varustuspaketist olele te ostinud mitu tööpead. Muid tööpäid ja mootorüksuseid saab osta eraldi.

Otsa pandava lisaseacmega ühendatud ajami alpocol nimetatud funktsiconide kirjelduse leiate ajami eraldisesivast juhencist.

• Otsa pandava lisaseadme ühendamine ajamiga

• Sisse-/väljalülitamine

- Kinuse seadistamine

- Aku vahetamine

Arge karcke kunagi samal ajal mitun turvavõõi jalvõi clarhma.

Kui cht on olsene, tuleb seade kiiresti maha panna. Selleks avage lukk ja pange seade maha. Harjutage kiiret mahapanekut. Harjutamise ajal arge seadet visake!

Быстрый сброс:

Isoleeritud pideme piirkond

Mitte kasutada puude langetamiseks!

Не валить деревья!

Olge pinge all elevate puudeiokste lökamisel etlevaatlik - vt Isaleavet tekstiosast.

Lötkamise járnekord kaasimise.

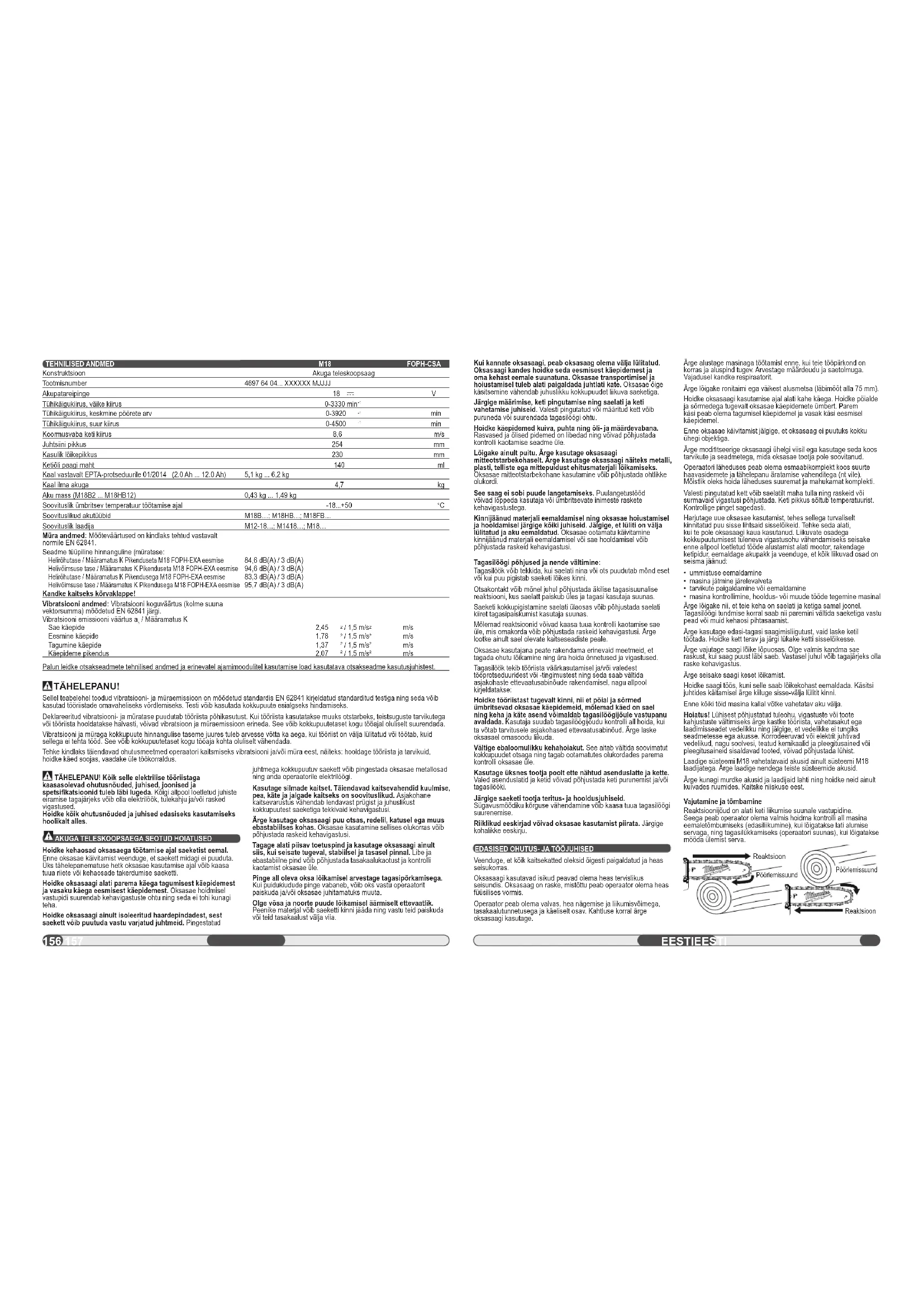

TEHNILISED ANDMED	M18		FOPH-CSA
Konstruktsioon	Akuga teleskoopsaag
Toctmisnumber	4697 64 04...XXXXXX MJJJ
Akupatareipinge	18 ---		V
Tühikäigukirus, väke kirus	0-3330 min-1
Tühikäigukirus, koskmine pörete arv	0-3920-1		min
Tühikäigukirus, suur kirus	0-4500-1		min
Koormusvaca keti kirus	8.6		m/s
Juhtsini pikkus	254		mm
Kasulik lökepikkus	230		mm
Kebölä paagi mäht	140		ml
Kaal vastavalt EPTA-protsoduurile 01/2014 (2.0 Ah ... 12.0 Ah)	5,1 kg ... 6,2 kg
Kaal ilma akuga	4,7		kg
Aku mass (M18B2 ... M18HB12)	0,43 kg ... 1,49 kg
Soovituslik ümbritsev temperatuur töötlamise ajal	-18...+50		°C
Soovituslikud akutülibid	M18B...: M18HB...: M18F8...
Soovituslik laadija	M12-18...: M1418...: M18...
Müra andmed: Mösteväartused on kindlaks tohtud vastavalt normile EN 62841.
Seadme tüöpiline hinnangulline (märatase):
Haltröhulse / Märamatus K Pikenduseta M18 FOPH-EXA eesmise	64,6 dB(A) / 3 dB(A)
Halvömsuse tase / Märamatus K Pikenduseta M18 FOPH-EXA eesmise	94,6 dB(A) / 3 dB(A)
Haltröhulse / Märamatus K Pikendusega M18 FOPH-EXA eesmise	63,3 dB(A) / 3 dB(A)
Halvömsuse tase / Märamatus K Pikendusega M18 FOPH-EXA eesmise	95,7 dB(A) / 3 dB(A)
Kandke kaltseks körvaklappel
Vibratsiooni andmed: Vibratsiooni koguväärtus (kolme suuna vektorsumma) möödetud EN 62841 järgi.
Vibratsiconi emissiooni värtus a, / Märamatus K
Sae käepide	2,45	12 1.5 m/s ^2	m/s
Eesmine käepide	1,78	12 1.5 m/s ^2	m/s
Tagumine käepde	1,37	12 1.5 m/s ^2	m/s
Käepdems pikendus	2,07	12 1.5 m/s ^2	m/s

Palun leidke olsakseadmete lehnilised andmed ia ennevatel ajamincodulitel kasulamise load kasulatava olsakseadime kasulusjuhistest.

TÄHELEPANU!

Sellel teabelehel toodud vibratsiooni- ja műraemissioon on mõõdetud standardis EN 62841 kirjeldatud standarditud testiga ning seda võib kasutad tööriistade omavaheliseks võrdlemiseks. Testi võib kasutada kokkupuute esialgseks hindamiseks.

Deklareeritud vibratsiconi- ja müratase puudutab töörista põhikasutust. Kul töörista kasutatakse muuks otstarbeks, teistssuguste tarvikutega või töörista hoolddatakse halvasti, võivad vibratsicon ja müraemission erineda. See võib kokkupuutetaset kogu tööajal oluliselt suurendada.

Vibratsiconi ja mūraga kokkupuute hinnangulise taseme juures tuleb arvesse võita ka aega, kui töörist on välja lūlitatud või töötab, kuid sellega ei tehta tööö. See võib kokkupuutelaset kogu tööaja kohta oluliselt vähendada.

Tehke kindlaks täiendavad ohutusmeetmed operaatori kaitsmisoks vibratsiooni ja/või mûra eest, näiteks: hooldage töörlista ja tarvikuid, holdke käed soojas, vaadake üle töókorraldus.

TÄHELEPANUI Köik selle elektrillise tööriistaga kaasasolevad ohutusnõuded, juhised, joonised ja

spetsifikatsioonid tuleb läbi lugeda. Köigi allpool loetletud juhiste eiramise tagajärjeks vöib olla elektrilöök, tulekahju ja/völ rasked vigastused.

Hõidke kõik ohutusnõuded ja juhised edasiseks kasutamiseks hoolikalt alles.

AKUGA TELESKOOPSAEGA SEOTUD HOIATUSED

Hoidke kehaosad oksasaega töötamise ajal saeketist eemal. Enne oksasae käivitamist veenduge, et sackett midagi ei puuduta Uks tähelepanematuse hetk oksasae kasutamise ajal võib kaasa tuua riete või kehaosade takerdumise saeketti.

Hoidke oksasaagi alati parema käega tagumisest käepidemest ja vasaku käega eesmisest käepidemest. Oksasae hoidmisel vastupidi suurendab kehavigastuste ohtu ning seda ei tohi kunagi teha.

Hoidke oksasaagi ainult isoleeritud haardepindadest, sest saekett võib puutuda vastu varjatud juhtmeid. Pingestatud

juhtmega kokkupuutuv saekett võib pingestada oksasae metallosad ning anda operaatorile elektrilõöci.

Kasutage silmade kaitset. Täiendavad kaitsevahendid kuulmise, pea, käte ja jalgade kaitseks on soovituslikud. Asjakohane kaitsevarustus vähendab lendavast prügist ja juhuslikust kokkupuutest saeketiga tekkivaid kehavigastusi.

Ärge kasutage oksasaagli puu otsas, redellil, katusel ega muus ebastabiilses kohas. Oksasae kasutamine sellises olukorras võõ põhjustada raskeid kehavigastusi.

Tagage alati piisav toetuspind ja kasutage oksasaagi ainult siis, kui seisate tugeval, stabiilsel ja tasasel pinnal. Libe ja ebastabillne pind võib põnjustada tasakaalukaotust ja kontrolli kaotamist oksasae üle.

Pinge all oleva oksa lõikamisel arvestage tagasipõrkamisega. Kui puidukiudude pinge vabaneb, võib oks vastu operaalorit paiskuda ja/või oksasae juhitamatuks muuta.

Olge võsa ja noorte puude lõikamisel äärmiselt ettevaatlik. Peenike materjal võib saeketti kinni jaäda ning vastu teid paiskuda või teid tasakaalust välja viia.

Kui kannate oksasaagi, peab oksasaag olema välja lūlitatud. Oksasaagi kandes holdke seda eesmisest käepidemest ja oma kehast eemale suunatuna. Oksasae transportimisel ja hoiustamisel tuleb alati paigaldata juhtlati kate. Oksasae öige käsilsomine vähendab juhuslikku kokkupuudet liikuva saeketiga.

Järgige määrimise, keti pingutamise ning saelati ja keti vahetamise juhiseid. Valesti pingutatud või määritud ketti võib puruneda või suurendada tagaslõogi ohtu.

Holdke käepidemed kuiva, puhta ning öli- ja määrdevabana. Rasvased ja ölised pidemed on libedad ning võivad põhjustada kontrolli kaotarnise seadme üle.

Lõigake ainult pultu. Ärge kasutage oksasaagi mitteotstarbekohaselt. Ärge kasutage oksasaagi näiteks metalli, plasti, telliste ega mittepuidust ehitusmaterjali lõikamiseks. Oksasae mitteotstarbekohane kasutamine võib põhjustada ohlikke clukcidi.

See saag ei sobi puude langetamiseks. Puulangetustööd võivad lõppeda kasutaja või ümbritsevate inimeste raskete kehavigastustega.

Kinnijäänud materjali eemaldamisel ning oksasae hoiustamisel ja hooldamisel järgige köiki juhiseid. Jälgige, et fülti on välja lülltatud ja aku eemaldatud. Oksasae ootamatu käivitamine kinnijäänud materjali eemaldamisel vöi sae hooldamisel vöib põhjustada raskeid kehavigaslusi.

Tagasilöögi põhjused ja nende vältiminc:

Tagasilöck võib tekkida, kui saelali nina või ots puudutab mõnd eset või kui puu pigistab saeketi lõikes kinni.

Otsakontakt võib mõnel juhul põhjustada äkilise tagasisuunalise reaktsiooni, kus saelatt paiskub üles ja tagasi kasutaja suunas. Saeketi kokkupigistamine saelati ülaosas võib põhjustada saelati kiiret tagasipaiskumisi kasutaja suunas.

Mõlemad reaktsiconid võivad kaasa tuua kontroll kaotamise sae üle, mis omakorda võib põhjustada raskeid kehavigastusi. Ärge lootke ainult sael olevate kaitseseadiste peale.

Oksasae kasutajana peate rakendama erinevaid meetmeid, et tagada ohutu löikamine ning åra hoida önnetused ja vigastused. Tagasilöök tekib tööriista värkarasutamisel javvõi valedest tööprotseduundest või -lingimustest ning seda saab vällida asakohaste otlevaatusabinõude rakendamisel. nagu allpool kirjeldatakse:

Hoidke töörlistast tugevalt kinni, nli et põlal ja sõrmed ümbritsevad oksasae käepidemeid, mõlemad käed on sael ning keha ja käte asend võimaldag tagasilõögijõule vastupanu avaldada. Kasutaja suudab tagasilõögijõudu kontrelli all hoida, kui ta võtab tarvitusele asjakohased ettevaatusabinõud. Ärge laske oksasael omasoodu ikkuda.

Vältige ebaloomulikku kehahoiakut. See aitab vältida soovimatut kokkupuudel otsaga ning tagab ootarnatules olukordades parema kontroll oksasae ule.

Kasutage üksnes tootja poolt ette nähtud asenduslatte ja kette. Valed asenduslatid ja ketid võivad põhjustada keti purunemist ja'või tagasilööki.

Järgige saeketi tootja teritus- ja hooldusjuhiseid.

Sügavusmöödiku körguse vähendamine vöb kaasa luua tagasilöögi suurenemise.

Riiklikud eeskirjad võivad oksasae kasutamist piirata. Järgige kohalikke eeskirju.

Veenduge, et kölk kaitsekatted oleksid õigesti paigaldatud ja heas seisukorras.

Oksasaagi kasutavad isikud peavad olema heas tervislikus seisundis. Oksasaag on raske, mistõltu peab operaator olema heas füüsilises vormis.

Operaator peab olema valvas, hea någernise ja likumisvõrnega, tasakaalutunnetusega ja käeliselt osav. Kahtluse korral årge oksasaagi kasutage.

Ärge aluslage masinaga töötarnist enne, kui teie tööpirkond on korras ja aluspind tugev. Arvestage määrdeudu ja saetolmuga. Vajadusel kandke respiraatorit.

Ärge lõigake ronitaimi ega väikest alusmetsa (läbimõõt alla 75 mm). Hoidke oksasaagi kasutamise ajal alati kahe käega. Hoidke põivalde ja sõrmedega lugevall oksasae käepidemele ümbert. Parem käsi peab olema tagumisel käepidemel ja vasak käsi eesmisel käepidemel.

Enne oksasae käivitamist jälgige, et oksasaag ei puutuks kokku ühegi objektiga.

Ärge modifitseerige oksasaagi ühelgi viisil ega kasutage seda kocs tarvikute ja seadmetega. mida oksasae toolja pole socvitanud.

Operatori läheduses peab clema esmaabikomplekt koos suurte haavasidemete ja lähelopanu áratamise vahenditega (nt ville). Möstlik oleks hoida läheduses suuremat ja mahukamat komplekti.

Valesti pingutatud kett võib saelatilt maha tulla ning raskeid või sumavaio vigastusi põhjustada. Keli pikkus sõltub temperaluurist. Kontrollige pingei sagedasti.

Harjutage uue oksasae kasutamist, tehes sellega turvalisellt kinnitulatu puu sisse ihtsaid sisselõikoid. Tehke seda alati, kui te pole oksasaagi kaua kasutanud. Liikuvate osadega kokkupuutumisesti tuleneva vigastuschu vähendamiseks seisake enne allpool loetletud tööde aluslamist alati mootcr, rakendage ketipidur, eemaldage akupakik ja veenduge, et köik likuvad osad on sesma jäänad:

- ummistuse eemaldamine

• masina jätmine järelevalveta

- tarvikute palgaldamine vol eemaldamine

- masina kontrollimine, hooldus-või muude tõõde tegemine masinal Ärge lõigake nii. et teie keha on saelati ja ketiga samal joonel.

Tagasiloogi tunémise korral saab nili paremini vältida saeketiga vastu pead või muid kehaosi pihtasaamist.

Ärgo kasutage edasi-tagasi saagimisligutust, vaid laske ketil töötada. Holdke kett terav ja järgi lükake ketti sisselõikesse.

Ärge vajutage saagi löike löpuosas. Olge valmis kandma sae raskust, kui saag puust läbi saeb. Vastasel juhul vöib tagajärjeks olla raske kehavigastus.

Ärge seisake saagi keset löikamist.

Hoidke saagi töös, kuni selle saab löikekohast eemaldada. Käsitsi juhtides kältamisel årge kiluge sisse-välja külitit kinni.

Enne kõiki töid masina kallal võlke vahelatav aku välja.

Hiatus! Lühisest põnjustatud tulechu, vigastuste või toole kahjustuste vältimiseks årge kastke töörlista, vahetusakut ega laadimisseadet vedelikku ning jälgke, et vedelikke ei tungiks seadmetasse ega akusse. Korrodeeruvad või elektril juhtvad vedelikud. nagu soolvesi, teatud kemikaalid ja pleegitusainede või pleegitusaineid sisaldavad tooted, võivad põnjustada lühist.

Laadige süsteemi M18 vahetatavaid akusid ainult süsteemi M18 laadijatega. Arge laadige nendega leiste süsteemide akusid.

Ärge kunagi murdke akusid ja laadijaid lahti ning hoidke neid ainult kuvades ruumides. Kailske niiskuse eest.

Vajutamine ja tömbamine

Reaklsconijõud on alati keli likumise suunale vastupdine. Seega peab operaator olema valmis holdma kontrolli all masina eemaletõmõumiseks (edasilikumine), kui lõigatakse lati alumise servaga, ning tagasilikkamiseks (operaatori suunas), kui lõigatakse mööda ülemist serva.

Reaktsoon Pödriemissuund Pödriemissuund F P Reaktsoon

Sae kinnijäämine sisselõikesse

Seisake oksasaag ja muutke see chutuks. Ärge püüdke ketti ja latti sisselöikei jõuga välja tömmata, sest ketti võib sis puruneda, tagasi paiskuda ja operatorit tabada. See olukord tekito lavaliselt seõtitu, et puitu toelatakse valesti, misõtitu sisselõige sulgub surve all ja pigistab juhltali kokku. Kui toe reguleerimine ei vabasta juhltati ja ketti, kasulage sisselõike avamiseks ja sae vabastamiseks puidukiile ja hooba. Ärge mitte kunagi provoigve käivitada oksasaagi, kui juhltali on juba sisselõikes või salgus.

Libisemine/hüppamine

Kui oksasaag ei haku lõkamise ajal sisselõikesse, võib juhtatt hakata hüpcarna või mõöda tüve või oksa libiserna, mis võib kaasa tua kontrolli kaotamise oksasae üle. Libisomise ja hüppamise ennelamiseks ja vähendamiseks kasutage saagi alati möbena käega ning veenduge, et saekelt teklab liõikescone. Arge mitte kunagi lõigako oksasaega välkosi, painduval oksi või põösidä. Nende suurus ja painduvõu võib põhjustada sve põirpaminee teile poole ne sidua jõudu nii, et teik tabasillõok. Selliste tööde jacks on kõige parem kasutada kästaagi, aikääre, kinvest võiv muid kästõöbnistu.

Isikukaitsevahendid (vt Ik 16)

Kandke masinaga töötamise ajal alati kivrit. Vörkvisiiriga kiiver vöib aidata vähendada tagasilöögi korral näö- ja peavigastuste ohtu. Kandke kaitseks körvaklappe. Mära toime vöib pöhjustada kuulmiskadu.

Professionaalidele möeldud kvaliteetsed kaitseseadised vähendavad operaatori vigastuste ohtu. Masinaga töötamisel tuleks kasutada järgmisi vahendeid:

Kaitsekiiver

peab vastama standardile EN 397 ja olema CE-mârgisega

Kuulmiskaitse

peab vastama standardile EN 352-1 ja clerma CE-märgisega

peab olema CE-märgisega ja vastama standardile EN 166 (kaitseprillid) või EN 1731 (vörkvisilirid)

Kindad

peab vastania standardile EN581-7 ja oleima CE-margisega

Jalgade kaitse (turvaninad)

peab vastama standardile EN 381-5, olerna CE-margisega ja pakkuma igakülgset kaitset

Kettsaekindlad turvajalatsid

peavad vastama standardile EN ISO 20345:2004 ja olema märgistatud kettseä sümibcliga kooskõlas standardiga EN 381-3. (Milesagedased kasulajad võivad kasulada lerasninaga turvajalatsseid, millel on standardile EN 381-9 vastavad säärekaitsmed, kui pinnas on ühtlane ja alusmetsa komistamise või takerdumise oht on väike)

Kettsaekindel jakk ülakeha kaitsmiseks

peab vastama standardile EN 381-11 ja olema CE-märgisega

Kaitseseadised

TÄHELEPANU! Ebaölge hoolduse ning kaitseseadiste, nagu nt ketipüüduri, juhtlati, vähese tagasilöögiga saeketi eemaldamise ja modifi tseerimise tagajarjel ei pruugi kaitseseadised öigesti töötada ning suureneda raskete vigastuste oht.

Vähese tagasilöögiga saekett

Vähese tagasilöögi gaekett vähendab tagasilöögi ohtu. Iga lõikun ees olevad pulgud (sügavusmöödikud) vähendavad tagasilöögireaktsiooni jõudu ning takistavad lõikurite liiga sügavale likumist. Kasutage öksnes tootja poolt soovtitatud saeläti ja saeke kombinatsioone. Saekettide tentamisel väheneb nende vähese tagasilöögi võimekus ning vajalik on täiendav ottevaatlikkus. Vahetage vähenenud lõikeomadustega saekett liseenda ohutuse huvides.

Saelatt

Üldiselt on väikese raadiusega otstega saelattidel veidi väiksem tagasilöögioht. Kasutage töö jaoks sobiva pikkusega saelatti ja selle juurde sobivat ketti. Pikemad latid suurendavad ohtu, et saagimise ajal kaob kontroll. Kontrollige regulaarselt keti pinget. Väiksemate okste lõikamisel (lühemad kui saelati täispikkus), paiskub kelt vale pinge korral suurema töenäosusega eemale.

ÕIGEID TÕÖVÕTTEID PUUDUTAVAD JUHISED LAASIMISEL JA RISTILÕIKAMISEL

Puidus tekkivad jõud

Puidus tekkivale sunuataud survele ja jõudue mõistmine aitab vähendaca kinnijämist või vähemalt aan saada, millal need fölikamise ajal tekkida vävad. Puiduisisene pinge tekb puidukiudude laialtõmbaniselin ning sellises pirkonnas iõgales kipub föikekcht see likumisel avanema. Kui tüvi loetub saepukile ja tüve ols alutub ilma toestuseta üle puksiserva, tekb üleulativa tüve raskuse tõttu ülemisel pinni kiude venimine. Samuti tekb surve tüve alumisel küljel, kus kiude suratusek kokku. Sellises kchas lõgales kipub föikekcht sulguma. Selle tõttu jääb saetera kinni.

Kärpimine (vt pilte)

HOIATUS! Kui oksad, mida soovite kärpida, jäävad teleskoopsae ulatusest välja, tellige kärpimine professionaalidelt. Selle soovituse eiramine võib tuua kaasa raskeid kehavigastusi.

Kärpimine tähendaö eluspuu okste lõikamist.

- Töötage aeglaselt, hoides tööriistast mölema käega kindlalt kinni. Jälgige alati, et teie jalgealune oleks kindel ja teie keharaskus jaotuks vårdsett mölemale jalale.

- Ärge lõigake redell seistes, kuna see on äärmiselt ohtlik. Valadusel iätke see töö professionaalidele.

• Töönista kasutamisel ei lchi mootoriosa hoidev parem käsi tõusta rinnast körgemale. Kui hoiate mototoriosa körgemal, on raske kontrollcia saagi tagaslõögi puhul. Puude kärpimisel ei tohi leha viimast tõiget põhicksa või tüve kõrvalt enne, kui olele oksa kaugema osa raskuse vähendamiseks maha lõiganud. See aitab vältida koore mahakiskumist põnioksa või tüve küljest.

- Esimese lõikega lõigake oks suunaga alt üles 1/3 ulatuses läbi. - Teine lõige tuleks teha suunaga ülevalt alla, et oks alla kukutada Nüüd saale teha viirnase lõike sujuvalt ja kenasti tüve kõrvalt, el vigastatud kohale saaks uuesti koor peale kasvada.

Tömbekonks

Kasutage tömbekonksu lõigatud okste haaramiseks ja võrast alla tömbamiseks.

Puu laasimine

Laasimise käigus eemaldatakse langetatult puult oksad. Laasimise ajal jätke suuremad alumised oksad alles, et need hoiaksid tüve maapinnast eemal. Eemaldage väiksemad oksad ühe löikega. Pinge all olevaid oksi tuleks lögata alt üles, et kettsaag kinni ei jäåks.

Pinge all olevate puude lõikamine

Pinge all olev puu on igasugune tūvi, oks, tūigas või võsu, mis on teise puu tõttu pinge all painutatud ja paiskub teise puu lõikamisel või eemaldarnisel lagasi.

TÄHELEPANU! Pinge all olev puu on ohtlik ja võib tabada kasutajat, mille tagajärjel kaotab too oksasae üle kontrolli. See omakorda võib kaasa tuua raskeid või sumavaid vigastusi. Selliseid töid tohivad teha väljaõppinud kasutajad.

TÄIENDAVAD OHUTUSJUHISED

Mõnes piirkonnas kehtivad nõuded piiravad masina kasutamist. Küsige nõu kohalikust omavalitsusest.

Ärge mitte kunagi lubage lastel ega täiskasvanutel, kes ei ole kasutusjuhendit lugenud, masinat kasutada. Kohalikes eeskirjades vöib olla kehtestatud kasutajale vanusepiirang.

Enne iga kasutamist tuleb kontrollida, kas köik juhtelemendid ja kaitseseadised töötavad korralikult. Årge kasutage masinat, kui mgtor ei seisku välialülitamislülti aktiveerimisel.

Ärge kandke avaraid rildeid, lühikesi pükse ega ehteid.

Kinnitage pikad juuksed ölgadest körgemale, et vältida nende takerdumist liikuvate osade vahele.

Arvestage laialipaiskuvate, lendavate ja kukkuvate objektidega. Hoidke köik körvalised isikud, lapsed ja locomad vähemalt 15 m kauqusel tööpiirkonnast.

Ärge töötage halvas valguses. Kasutaja peab tööpiirkonda hästi nägema, el tuvastada võimalikke ohte.

Kuulmiskaltse kasutamine vähendab holatuste (hlüuded või alarmid) kuulmist. Kasutaja peab eriti tähelepanelikult jälgima, mis tööpiirkonnas toimub.

Sarnaste tööriistade lähestikku kasutamine suurendab nii kuulmiskahjustuste ohtu kui ka seda, et teised isikud satuvad teie tööpiirkonda.

Hoidke oma asend stabilne ja tasakaalus. Ärge kūünitage kaugemale.

Kūünitamine võib kaasa tuua tasakaalu kaotarnise ning suurendada tagasilöögi ohtu.

Hoidke kehaosad liikuvatest osadest eemal.

Kontrollige oksasaagi enne iga kasutamist. Kontrollige, kas köik juhtelemendid töötavad korralikult. Kontrollige, ega kinnitused pole lahti tulnud, ja kas köik kaitsmed ja käepidemed on ögesti ja tugevalt kinnitalud. Vahetage kahjustunud osad enne kasutamist.

Ärge modifi tseerige kettsaagi ühelgi viisil oga kasutage osi ja tarvikuid, mida keftsae tootja pole soovitanud.

TÄHELEPANU! Kui masin on maha kukkunud, saanud tugeva lõögi või hakkab ebatavaliselt vibreerima, seisake masin kohe ja kontrollige, ega see pole kahjustunud, või tehke kindlaks vibratsiooni põhjus. Kõik kahjustused tuleb korrektselt kõrvaldada parandamise või väljavahetamise teel MILWAUKEE teeninduses.

Ärge visake tarvitatud vahelatavaid akusid tulle ega olmeprügisse. Milwaukee pakub vanade akude keskkonnahoidlikku käitlust; palun küsige oma erialaselt tamijalt.

Ärge säilitage vahetatavaid akusid koos metallesemetega (lühiseoht).

Laadige süsteemi M18 vahelatavaid akusid ainult süsteemi M18 laadijatega. Ärge laadige nendega teiste süsteemide akusid.

Äärmuslikul kormusel või äärmuslikul temperatuunil võib kahjustatud vahetatavast akust akuvedelik välja voolata. Akuvedelikuga kokkupuutumise korral peske kohe vee ja seebiga. Silma sattumise korral loputage kiiresti põhjalikult vähemalt 10 minutit ning põörduge viivilamatult arsti poole.

RISKI VÄHENDAMINE

Käsitööriistade vibratsioon võib teadaolevalt tekitada mönel inimesel Raynaud' sündroomi. Selle seisundi sümtcrniteks on sörmede kihelus, tuimus ja kahvatus, mis tavaliselt teikb kokkupuutel külmaga. Selle sündroomi teket mõjutavad pärilikud tegurid, kokkupuude külma ja niiskusega, toidusedel, suilselamine ja töövilis. Kasutaja saab võtta tarvitusele meetmeid vibratsiooni mõju vähendamiseks:

Hoidke keha külmas ilmas soojas. Kandke seadme kasutamisel kindaid, et kāsi ja randmeid soojas hoida.

Tehke pårast iga tööperiocdi harjutusi verevarustuse parandamiseks.

Tehke töös thti pause. Pirake päevast kokkupuudet vibratsiooniga. Profi saagide edasimütujate tootevalikus olevad kaitsekindad on mõeldud keitsae kasutamsel kaitse ja haarduvuse tagamiseks ning käepideme vibratsiooniefekti vähendamiseks. Kindad peavad vastama standardile EN 381-7 ning olema CE-märgisega.

Kui teil tekib selle sündroomi sümptomeid, löpetage kohe sae kasutamine ja pöörduge arsti poole.

TÄHELEPANU! Töörista pikaajaline kasutamine vöib pöhjustada vöi süvendada tervisekahjustusi. Ökskõik millise tööriista pikaajalisel järjestikusel kasutamisel tuleb teha regulaarseid pause.

TRANSPORT JA HOIUSTAMINE

Enne hoiule paneku või leisaldamise alustamist seisake moolor. Võtke akupakett muruniidukist välja.

Puhastage seade köikidest vöörkehadest. Hoidke kuivas ja hästi ventileentud kohas, mis on lastele juurdepääsmatu. Täiendava ohulusabinõuna hoidke akut seadmest eraldi. Hoidke keltsaagi cemal söövltavatest ainetest nagu aiakemikaalid ja jäätörjevahendid. Ärge hoistage ües.

Enne juhtlatile transportimist ja houstamist katke otsakseadmet kaitsekattega.

Vedamise ajal tökestage masin liikuma hakkamise ja alla kukkumise vastu. et vältida kehavigastusi ja masinacsade kahjustamist.

JÄÄKOHUD

Jääkohud ei ole välistatud ka otstarbekohase kasutamise korral. Kasutamisel vöivad tekkida järgmised ohud, millele kasutaja peab erillist tähelepanu pöörama:

- Kehavigastuste oht kokkupuutel teradega. Kokkupuude teradega võib põhjustada raskeid vigastusi. Hoidke tera endast ja teistest eemal. Kalke see terakaitsmega, kui te tööniista ei kasuta.

- Vibralsiconist pohjustatud vigastused. Hoidke seadet selleks ette nähtud käepidemetest ja plirake tööning toimeaega.

- Mūrasaaste võib põnjustada kuulmekahjustusi.

Kandke kuulmekaitset ja piirake toimeaega. - Mustuseosakeslesi põhjustalud silmavigastused. Kandke alati kaitseprille, vastupidavaaid pikki pükse, kindaid ning tugevaid jalatseid.

KASUTAMINE VASTAVALT OTSTARBELE

Akuga teleskoopoksasaag on mõeldud kasutamiseks ainult välistingimustes.

Teleskoopoksasaag ei sobi puude langetamiseks!

Ohutuse tagamiseks tuleb teleskocpoksasaagi alati käsitseda kahe käega.

Oksasaag on mõeldud selliste harude, okste, palkide ja talade lõikamiseks, mille läbirmõõt sobib juhtlati lõikepikkusega. See on mõeldud ainult puidu lõikamiseks.

Ärge kasutage oksasaagi ühelgi muul otstarbel, mida ei ole kasutustingmustes loetletud. Seda ei tohi kasutada professionaalse puuhooldusteenuse osutamiseks. Oksasaagi ei tohi kasutada lapsed ega isikud, kes ei kasuta sobivaid isikukaitsevahendeid ega kaitserlideid.

TÄHELEPANU! Oksasae kasutamisel tuleb järgida ohutuseeskirju. Tele enda ja läheduses viibijate ohutuse huvides tuleb kasutusjuhend enne oksasae kasutamist läbi lugeda ja selle sisust aru saada. Samuti tuleb osaleda professionaali poolt läbiviilidaval ohutuskoolitusel, millel käsitletakse oksasae kasutamist, ennetavaid tegevusi, esmaabi ja hooldust. Hoidke see juhend hilisemaks kasutamiseks alles.

TÄHELEPANU! Oksasaed on ohtlikud tööriistad. Oksasaagidega seotud önnetustega kaasneb tihtipeale jäsemete vöi elu kaotus. Mitte ainült oksasaag ise pole ohtlik. Ka langevad oksad, ümberkukkuvad puud ja veerevad tüved väöivad tappa. Haige ja pehkinud puit tekitab lisaohte. Hinnake oma vöimet tööülesanne ohutult tälta. Kahtluse korral tellige teenus professionaalselt arboristilt.

Ärge kasutage seda toodet muudel kui normaalseks kasutamiseks ette nähtud viisidel.

LIITIUMIOONAKUDE JUHISED

Liitiumioonakude kasutus

Pikemat aega mittekasutatud akusid laadige veel enne kasutamist. Temperatuur üle 50 °C vähendab aku töövõimet. Vältige pikemat soojenemist pälkese või kütteseadime mõjul.

Hoidke laadija ja vahetatava aku ühenduskontaktid puhtad.

Optimaalse patarei eluea tagamiseks, pärast kasutamist lae patareiplokk täielikult.

Akud tuleks võimalikult pika kasutusea saavutamiseks pârast täislaedimist laadijast välja võtta.

Aku ladustamisel üle 30 päeva:

Laadige aku iga 6 kuu tagant täis

Liitiumioonakude ülekoormuskaitse

Aku ülekoormamisel kõrge voolutarbimisega, nt puuri blokeerumisel, lühise tekkimisel või ülikõrgetel põöretel, vibreenb elektritööris! 5 sekundit, laadimistuli vilgub ja töörist lülitub automaatselt välja. Uuesti sisse lültamiseks tulob päästik esmalt vabastada ning seiärel questi alla suruda.

Ulisuurel koormusel võib aku kuumeneda kõrgele temperatuurideni Sellisel juhul vilguvad kõik laadimistulukesed kuni aku jahtumiseni. Peale laadimistulukeste kustumist võite tõõd jätkata.

Liitiumioonakude transport

Liitiumiconakud on allutatud ohtlike ainete transportimisega secnduvatele öigusaktidele.

Nende akude transportimine peab toimuma kohalikest, siseriklikest ja rahvusvahelistest eeskirjadest ning määrustest kinni pidades.

• Tarbijad tohivad neid akusid edasiste piirangutela tānaval transportida.

- Liitiumioonakude kommertstransport ekspedeerimisettevõlete kaudu on allutatud ohtlike ainete transportimisega seonduvatele õigusaktidele. Tarne-ettevalmistusi ja transporti tchivad teostada erandult vastavalt koolitatud isikud. Kogu protsessi tuleb asjatundlikult jälgida.

Akude transportimisel tuleb järgida järgmisi punkte:

- Tehke kindlaks, et kontaktid on lühiste vältimiseks kaitstud ja isoleeritvi

- Põõrake tähelepanu sellele, et akupakk ei saaks pakendis nihkuda.

• Kahjustatud või välja voolanud akusid ei tohi kasutada.

Pöörduge edasiste juhisle saamiseks ekspedeerimisetlevõtte poole.

HOOLDUS

Keti määrdeöli lisamine (vt pilte)

TÄHELEPANU! Ärge kunagi töötage ilma kelimäärdeta. Kui saekett liigub ilma määrdealneta, võivad juhtlatt ja saekett kahjustada saada. Oluline on kontrollida tinti ölitasememõõdikult ölitaset, sama tuleb leha enne oksasae kasutamist.

Hoidke mahuti rohkem kui ¼ tâis, et tagada töö jaoks vajalik ölikogus.

Märkus. Puude kärpimiseks on soovitatav kasutada taimset ketiöli. Mineraalöli võib puid kahjustada. Ärge kunagi kasutage autoöli jääke või väga viskoosset öli. Need võivad oksasaagi kahjustada.

Puhastage pealispinda paagi kaane ümbert, et vältida mäårdumisi.

Ketipinge reguleerimine (vt pilte)

TÄHELEPANU! Saekett on terav. Kasutage keti hoolduse ajal alati kaitsekindaid.

Ketipinge on čige, kui ketilõikuri ja lati vahe on umbes 3 mm. Tõmmake ketti lati alumisel külljel allapoole (latist cemale) ning möötke lati ja ketilõikurite vaheline kaugus.

Keerake latikinnitusmutrid vastupäeva kinni.

Märkus: Ärge pingutage ketti üle, sest liigne pinge tekilab liigset kulumist ning lühendab keti eluiga ja võib kahjustada latti. Uued kerid võivad kasutamise algul venda ja lõdvenea. Eemaldage akupakk ja kontrollige esimese kahe kasutustunni ajal tõhti ketipinget. Keti temperatuur tõuseb tõö ajal, põhjustades keti venmist. Kontrollige keti pinget tihti ja reguleerige seda vajadusel. Sooja keti pingeseadistus ei pruugi sobida jahtunud ketile. Jäigige, et ketipinge oleks kooskõlas selle juhendiga õigesti seadistatud.

Kett ja juhtplaat

Iga paari töötunni tagant eemaldage ajamikale, juhtplaat ja kett ning puhastage need pöhjalikult pehme harjaga. Veenduge, ei plaadil oleval ölitusaval ei ole mustust. Nürde kettide asendamisel teravate kettidega on hea tava juhtplaat ümber pöörata.

Hoolduskaya

Allpool loetletud töid tuleb teha vähemalt iga päev.

Lati määrimine Enne iga kasutamist

Keti pinge Enne iga kasutamist, ja tihti

Keti teravus Enne iga kasutamist, visuaalne kontroll

Kahjustunud osad Enne iga kasutamist, visuaalne kontroll

Lahtised kinnitused Enne iga kasutamist, Kontrollige ja puhastage

Saelatt Pärast iqa kasutamist, Kontrollige ja

puhastage

Kogu saag Kontrollige iga viie töötunni järel

TARVIKUD

Kasutage ainult Milwaukee tarvikuid ja Milwaukee tagavaraosi. Detailid, mille väljavahetamist pole kirjeldatud, laske välja vahetada Milwaukee klienditeeninduspunktis (vaadake brošūri garantii / klienditeeninduste sadressid).

Vajadusel saab nõuda seadme plahvatusjoonise võimsussildil oleva masinatüübi ja kuuekohalise numbri alusei klienditeeninduspunktist või vahetult firmalt Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.

Varuosad (juhtlatt ja kett)

Kett 4932471329

Juhtlatt 4932480170

SUMBOLID

Palun lugege enne kāikulaskmist kasutamisjuhend hoolikalt lábi.

TÄHELEPANU! HOIATUS! OHT!

Enne köiki töid masina kallal võtke vahetatav aku välja.

Kanda kaitsekindaid!

Kandke alati kaitseriietust ja tugevaid jalatseid.

Kandke kaitsekiivrit. Kandke kuulmekaitset. Kandke kaitseprille.

Kasutage töötamisel alati kaht kält.

Kasutace ülakeha kaitsevahendeid.

Kasutage jalgade kaitsevahendeid.

Hoidke kõrvalised isikud tööriista kasutamise ajal vähemalt 15 m kaugusel.

Kasutage töörlista elektriliinidest vähemalt 15 m kaugusel.

Vältige kokkupuudet juhtplaadi otsaga.

Årge kasutage töönista vihma käes ega jätke seda välja vihma kätte.

Ärge körvaldage patareide, elektri- ja elektroonikaseadmete jäätmeid sorteerimata clmeyäätmelena. Akude, elektri- ja elektroonikaseadmete jäätmed tuleb koguda eraldi. Äkude, akumulaatorite ja valgusallikate jäätmed tuleb seadmetest eemaldada.

Küsige orna kohalikust ornavalitsusest või jaemüüjalt nõuandeid ringlussevõtu ja kogumispunkti kohta. Olenevalt kohalikest määrustest võib jaemüüjal lasudia kohustus võitta akude, elektri- ja elektroponikaspadmeid vaslu lasuta

Tele panus akude, elektri- ja elektroonikaseadmete jäätmete korduskasutusse ja ringlussevõttu aitab vähendada nõudlust loorainete järele. Akud, eriti liitiumakud ning elektri- ja

elektroonikaseadmete jäätmed, sisaldavad väärtuslikke taaskasutatavaaid materjale, mis võivad kahjustada keskkonda ja inimeste tervisL kui neid ei kõrvaldata keskkonnasõbralikul viisil.

Kustutage körvaldatavatest seadmetest isiklikud andmed, kui neid seal on.

Pöörlemiskiirus tühijooksul

Pinge

Alalieyoo

Euroopa vastavusmärgis

Ühendkuningriigi vastavusmärgis

Ukraina vastavusmärk

Euraasia vastavusmärk.

Pinge

Alalisypol

Euroopa vastavusmärgis

Ukraina vastavusmärk

Kinnitame tootjana ainuisikuliselt vastutades, et jaotises „Tehnilised andmed“ kirjeldatud toode on kocsokõlas allpool nimetatud direktivide asjacrnaste eeskirjade ja ühlustatud normdokumentidega ning et on kasutatud järgmisi ühlustatud standardeid.

On volitatud koostama tehnilist dokumentatsiooni.
