BEDIENUNGSANLEITUNG M18 FOPHCSA MILWAUKEE

• change battery Die nachfolgenden Bedienungshinweise für die Antriebseinheit in Verbindung mit diesem Aufsatzgerät fi nden Sie in der separaten Anleitung der Antriebseinheit.

• Verbinden des Aufsatzgerätes mit der Antriebseinheit

• Geschwindigkeit einstellen

TECHNISCHE DATEN Bauart Produktionsnummer Batteriespannung Leerlaufdrehzahl, niedrige Drehzahl Leerlaufdrehzahl, mittlere Drehzahl Leerlaufdrehzahl, hohe Drehzahl Leerlauf-Kettengeschwindigkeit Führungsschienenlänge Nutzbare Schnittlänge Kettenöl Tankinhalt Gewicht nach EPTA-Prozedur 01/2014 (2.0 Ah ... 12.0 Ah) Gewicht ohne Wechselakku Gewicht Akku (M18B2 ... M18HB12) Empfohlene Umgebungstemperatur beim Arbeiten Empfohlene Akkutypen Empfohlene Ladegeräte Geräuschinformation: Messwerte ermittelt entsprechend EN 62841. Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise: Schalldruckpegel / Unsicherheit K ohne Verlängerung M18 FOPH-EXA Schallleistungspegel / Unsicherheit K ohne Verlängerung M18 FOPH-EXA Schalldruckpegel / Unsicherheit K mit Verlängerung M18 FOPH-EXA Schallleistungspegel / Unsicherheit K mit Verlängerung M18 FOPH-EXA Gehörschutz tragen! Vibrationsinformationen: Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 62841. Schwingungsemissionswert a

/ Unsicherheit K Säge Griff Vorderer Griff Hinterer Griff Handgriff Verlängerung WARNUNG! Lesen Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Spezifi kationen für dieses Elektrowerkzeug. Versäumnisse bei der Einhaltung der nachstehenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

SICHERHEITSHINWEISE FÜR AKKU-ASTSÄGE

Halten Sie bei laufender Astsäge alle Körperteile von der Sägekette fern. Vergewissern Sie sich vor dem Starten der Astsäge, dass die Sägekette nichts berührt. Beim Arbeiten mit einer Astsäge kann ein Moment der Unachtsamkeit dazu führen, dass Bekleidung oder Körperteile von der Sägekette erfasst werden. Halten Sie die Astsäge immer mit Ihrer rechten Hand am hinteren Griff und Ihrer linken Hand am vorderen Griff . Das Festhalten der Astsäge in umgekehrter Arbeitshaltung erhöht das Risiko von Verletzungen und darf nicht angewendet werden. Halten Sie die Astsäge nur an den isolierten Griff fl ächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen treff en kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile der Astsäge unter Spannung setzen und zu einem elektrischen Schlag führen. Tragen Sie Augenschutz. Weitere Schutzausrüstung für Gehör, Kopf, Hände, Beine und Füße wird empfohlen. Passende Schutzkleidung mindert die Verletzungsgefahr durch umherfl iegendes Spanmaterial und zufälliges Berühren der Sägekette. Arbeiten Sie mit der Astsäge nicht auf einem Baum, auf einer Leiter, von einem Dach oder einer instabilen Stütze. Der Betrieb einer Astsäge auf diese Weise kann zu ernsthaften Verletzungen führen. Achten Sie immer auf festen Stand und benutzen Sie die Astsäge nur, wenn Sie auf festem, sicherem und ebenem Grund stehen. Rutschiger Untergrund oder instabile Standfl ächen wie auf einer Leiter können zum Verlust des Gleichgewichts oder zum Verlust der Kontrolle über die Astsäge führen. Technische Daten und Zulassungen der Aufsatzgeräte für die Verwendung auf verschiedenen Antriebseinheiten entnehmen Sie bitte aus den Betriebsanweisungen des verwendeten Aufsatzgerätes. WARNUNG! Die angegebenen Schwingungsgesamtwerte und Geräuschemissionswerte wurden nach einem genormten Messverfahren gemäß EN 62841 gemessen und können für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Es kann für eine vorläufi ge Einschätzung der Belastung verwendet werden. Der angegebene Schwingungs- und Geräuschemissionspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, können sich die Schwingungs- und Geräuschemissionen unterscheiden. Dies kann deren Wirkung über den gesamten Arbeitszeitraum deutlich erhöhen. Bei der Abschätzung der Belastung durch Schwingungen und Lärm sollten auch die Zeiten berücksichtigt werden, in denen das Elektrowerkzeug ausgeschaltet ist oder zwar läuft, aber keine tatsächliche Arbeit verrichtet wird. Dies kann deren Wirkung über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor den Auswirkungen von Schwingungen- und / oder Lärm fest, wie z. B.: Wartung des Werkzeugs und des Zubehörs, Warmhalten der Hände, Organisation der Arbeitsabläufe. Rechnen Sie beim Schneiden eines unter Spannung stehenden Astes damit, dass dieser zurückfedert. Wenn die Spannung in den Holzfasern sich löst, kann der gespannte Ast die Bedienperson treff en und/oder die Astsäge der Kontrolle entreißen. Seien Sie besonders vorsichtig beim Schneiden von Unterholz und jungen Bäumen. Das dünne Material kann sich in der Sägekette verfangen und auf Sie schlagen oder Sie aus dem Gleichgewicht bringen. Tragen Sie die Astsäge am vorderen Griff im ausgeschalteten Zustand, die Sägekette von Ihrem Körper abgewandt. Bei Transport oder Aufbewahrung der Astsäge stets die Schutzabdeckung aufziehen. Sorgfältiger Umgang mit der Astsäge verringert die Wahrscheinlichkeit einer versehentlichen Berührung mit der laufenden Sägekette. Befolgen Sie Anweisungen für die Schmierung, die Kettenspannung und das Wechseln von Schwert und Kette. Eine unsachgemäß gespannte oder geschmierte Kette kann entweder reißen oder das Rückschlagrisiko erhöhen. Halten Sie Griff e trocken, sauber und frei von Öl und Fett. Fettige, ölige Griff e sind rutschig und führen zum Verlust der Kontrolle. Nur Holz sägen. Die Astsäge nicht für Arbeiten verwenden, für die sie nicht bestimmt ist – Beispiel: Verwenden Sie die Astsäge nicht zum Sägen von Metall, Plastik, Mauerwerk oder Baumaterialien, die nicht aus Holz sind. Die Verwendung der Astsäge für nicht bestimmungsgemäße Arbeiten kann zu gefährlichen Situationen führen. Diese Säge eignet sich nicht zum Fällen von Bäumen. Bei Baumfällarbeiten kann es zu schweren Verletzungen des Bedieners oder umstehender Personen kommen. Befolgen Sie alle Anweisungen zum Entfernen von verklemmtem Material, Lagern oder Warten der Astsäge. Stellen Sie sicher, dass der Schalter ausgeschaltet ist und der Akku entfernt ist. Unerwartetes Betätigen der Astsäge beim Entfernen von verklemmtem Material oder Wartungsarbeiten kann zu schweren Verletzungen führen. Ursachen und Vermeidung eines Rückschlags: Rückschlag kann auftreten, wenn die Spitze der Führungsschiene einen Gegenstand berührt oder wenn das Holz sich biegt und die Sägekette im Schnitt festklemmt. Eine Berührung mit der Schienenspitze kann in manchen Fällen zu einer unerwarteten nach hinten gerichteten Reaktion führen, bei der die Führungsschiene nach oben und in Richtung des Bedieners geschlagen wird. Das Verklemmen der Sägekette an der Oberkante der Führungsschiene kann die Schiene rasch in Bedienerrichtung zurückstoßen. Jeder dieser Reaktionen kann dazu führen, dass Sie die Kontrolle über die Säge verlieren und sich möglicherweise schwer verletzen. Verlassen Sie sich nicht ausschließlich auf die in der Kettensäge eingebauten Sicherheitseinrichtungen. Als Benutzer einer Astsäge sollten Sie verschiedene Maßnahmen ergreifen, um unfall- und verletzungsfrei arbeiten zu können. Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden: Halten Sie die Säge mit beiden Händen fest, wobei Daumen und Finger die Griff e der Astsäge umschließen. Bringen Sie Ihren Körper und die Arme in eine Stellung, in der Sie den Rückschlagkräften standhalten können. Wenn geeignete Maßnahmen getroff en werden, kann der Bediener die Rückschlagkräfte beherrschen. Niemals die Astsäge loslassen. Vermeiden Sie eine abnormale Körperhaltung. Dadurch wird ein unbeabsichtigtes Berühren mit der Schienenspitze vermieden und eine bessere Kontrolle der Astsäge in unerwarteten Situationen ermöglicht. Verwenden Sie stets vom Hersteller vorgeschriebene Ersatzschienen und Sägeketten. Falsche Ersatzschienen und Sägeketten können zum Reißen der Kette und/oder zu Rückschlag führen. Halten Sie sich an die Anweisungen des Herstellers für das Schärfen und die Wartung der Sägekette. Zu niedrige Tiefenbegrenzer erhöhen die Neigung zum Rückschlag. Nationale Vorschriften können den Einsatz der Astsäge beschränken. Machen Sie sich mit den örtlichen Vorschriften vertraut.

WEITERE SICHERHEITS- UND ARBEITSHINWEISE

Stellen Sie sicher, dass alle Schutzabdeckungen, ordnungsgemäß befestigt und in gutem Zustand sind. Personen, die die Astsäge benutzen, sollten bei guter Gesundheit sein. Die Astsäge ist ein schweres Gerät, deshalb sollte der Benutzer körperlich fit sein. Der Benutzer sollte aufmerksam sein, gutes Sehvermögen, Beweglichkeit, Balance und Handfertigkeit besitzen. Wenn irgendwelche Zweifel bestehen, benutzen Sie die Astsäge nicht. Fangen Sie nicht an die Maschine zu benutzen, bevor Sie über einen sauberen Arbeitsplatz, sicheren Stand verfügen. Nehmen Sie sich vor Abgasen, Schmieröldunst und Sägespänen in Acht. Tragen Sie, wenn nötig, eine Maske oder Atemgerät. Sägen Sie keine Rebstöcke und/oder kurzes Buschwerk (weniger als 75 mm Durchmesser). Halten Sie die Astsäge bei der Benutzung immer mit beiden Händen fest wobei Daumen und Finger die Griff e der Astsäge umschließen. Die rechte Hand muss an dem hinteren Griff sein und die linke Hand an dem vorderen Griff . Achten Sie vor dem Starten der Astsäge darauf, dass keine Gegenstände die Sägekette berühren. Verändern Sie Ihre Astsäge nicht auf irgendeine Weise und verwenden Sie sie nicht, um Anbauteile oder Geräte, die nicht vom Hersteller Ihrer Astsäge empfohlen sind, anzutreiben. Ein Verbandskasten mit Verbandsmaterial für große Wunden und einem Mittel, um Hilfe zu rufen (z.B. Pfeife) sollten bei dem Benutzer sein. Ein größerer, umfangreicherer Verbandskasten sollte in der Nähe ein. Eine falsch gespannte Kette kann von der Führungsschiene springen und zu schweren Verletzungen oder zum Tod führen. Die Länge der Kette ist von der Temperatur abhängig. Überprüfen Sie die Kettenspannung regelmäßig. Sie sollten sich mit Ihrer neuen Astsäge vertraut machen, indem Sie einfache Schnitte in sicher abgestütztem Holz machen. Machen Sie das immer dann, wenn Sie die Astsäge längere Zeit nicht benutzt haben. Damit die Gefahr durch bewegende Teile verringert wird, stoppen Sie immer den Motor, entfernen den Akku und stellen sicher, dass alle sich bewegenden Teile gestoppt haben, bevor Sie:

• die Kettensäge reinigen oder eine Blockierung entfernen

• die Kettensäge unbeaufsichtigt lassen

• Anbauteile montieren oder entfernen.

• die Maschine prüfen, warten oder daran arbeiten Sägen Sie nicht mit Ihrem Körper in einer Linie mit Führungsschiene und Kette. Wenn Sie einen Rückschlag erleben, verringert das die Chance, dass die Kette Ihren Kopf oder Körper triff t. Machen Sie keine Hin-und Her-Bewegungen beim Sägen, lassen Sie die Kette die Arbeit machen. Halten Sie die Kette scharf und versuchen Sie nicht die Kette durch den Schnitt zu drücken. Am Ende des Schnitts keinen Druck auf die Säge ausüben. Seien Sie bereit die Säge zu entlasten, wenn sie das Holz durchsägt hat. Nichtbeachtung kann zu schweren Verletzungen führen. Stoppen Sie die Säge nicht während des Sägevorgangs. Lassen Sie die Säge laufen, bis sie den Sägeschnitt beendet hat. Ein-/ Ausschalter im handgeführten Betrieb nicht festklemmen. Vor allen Arbeiten am Gerät den Wechselakku herausnehmen. Warnung! Um die durch einen Kurzschluss verursachte Gefahr eines Brandes, von Verletzungen oder Produktbeschädigungen zu vermeiden, tauchen Sie das Werkzeug, den Wechselakku oder das Ladegerät nicht in Flüssigkeiten ein und sorgen Sie dafür, dass keine Flüssigkeiten in die Geräte und Akkus eindringen. Korrodierende oder leitfähige Flüssigkeiten, wie Salzwasser, bestimmte Chemikalien und Bleichmittel oder Produkte, die Bleichmittel enthalten, können einen Kurzschluss verursachen. Wechselakkus des Systems M18 nur mit Ladegeräten des Systems M18 laden. Keine Akkus aus anderen Systemen laden. Akkus und Ladegeräte niemals aufbrechen und nur in trockenen Räumen aufbewahren. Vor Nässe schützen. Akku-Astsäge DEUTSCH DEUTSCH38 39 Drücken und ziehen Die Reaktionskraft wirkt immer in die entgegengesetzte Richtung der Kettenlaufrichtung. Deshalb muss der Benutzer bereit sein, die Tendenz der Kettensäge wegzuziehen (in einer Vorwärtsbewegung), wenn mit der Unterseite der Schiene gesägt wird, und rückwärts zu drücken (in Richtung Benutzer) wenn mit der Oberseite gesägt wird. Reaktion Reaktion Rotations- richtung Rotations richtung Säge in dem Sägespalt verklemmt Stoppen Sie die Astsäge und sichern Sie die Säge. Versuchen Sie nicht, die Kette und Führungsschiene mit Gewalt aus dem Sägespalt zu entfernen, weil dadurch die Kette zurückschnellen, und den Benutzer verletzen kann. Diese Situation entsteht meistens, weil das Holz falsch abgestützt wird und der Sägespalt zugedrückt wird und die Schiene einklemmt. Wenn die Verstellung der Stütze die Schiene und Kette nicht löst, benutzen Sie Holzkeile oder einen Hebel, um den Schnitt zu öff nen und die Säge zu lösen. Versuchen Sie niemals die Astsäge zu starten, wenn die Führungsschiene bereits in einem Schnitt oder einer Kerbe ist. Rutschen / Hüpfen Wenn sich die Astsäge während eines Schnitts nicht eingraben kann, kann die Führungsschiene anfangen zu hüpfen oder gefährlich entlang der Oberfl äche des Baumstamms oder Asts zu rutschen, was möglicherweise zum Verlust der Kontrolle über die Astsäge führt. Um Skaten oder Hüpfen zu verhindern oder zu reduzieren, verwenden Sie die Säge immer mit beiden Händen. Stellen Sie sicher, dass die Sägekette eine Nut zum Schneiden bildet. Schneiden Sie nie kleine, fl exible Zweige oder Gestrüpp mit Ihrer Astsäge. Größe und Flexibilität können leicht dazu führen, dass die Säge zu Ihnen springt oder sich mit ausreichend Kraft zusammenfrisst, um einen Rückschlag zu verursachen. Das beste Werkzeug für diese Art von Arbeit ist eine Handsäge, eine Gartenschere, eine Axt oder andere Handwerkzeuge. Persönliche Schutzausrüstung (siehe Seite 16) Tragen Sie immer einen Helm, wenn Sie die Maschine bedienen. Ein Helm, der mit einem Mesh-Visier ausgestattet ist, kann das Risiko einer Verletzung des Gesichts und des Kopfes reduzieren, wenn ein Rückschlag auftritt. Tragen Sie Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Persönliche Schutzausrüstung guter Qualität, wie sie von Profis benutzt wird, hilft die Gefahr von Verletzungen des Benutzers zu verringern. Die folgenden Artikel sollten beim Einsatz Ihrer Kettensäge benutzt werden. Sicherheitshelm sollte EN 397 erfüllen und CE gekennzeichnet sein Gehörschutz sollte EN 352-1 erfüllen und CE gekennzeichnet sein Augen- und Gesichtsschutz sollte CE gekennzeichnet sein und EN 166 erfüllen (für Sicherheitsbrillen) oder EN 1731 (für Gittervisiere) Handschuhe sollte EN 381-7 erfüllen und CE gekennzeichnet sein Beinschutz (Beinschützer) sollten EN381-5 erfüllen, CE gekennzeichnet sein und Rundumschutz bieten Kettensäge Sicherheitsschuhe sollten EN ISO 20345:2004 erfüllen und mit der Abbildung einer Kettensäge gekennzeichnet sein, um darzustellen, dass EN 381-3.erfüllt wird. (Gelegentliche Benutzer können Sicherheitsschuhe mit Stahl-Vorderkappen und Schutzgamaschen die EN 381-9 erfüllen benutzen, wenn der Boden eben ist und geringe Gefahr von Stolpern oder von Verfangen im Buschwerk besteht) Kettensägenjacken zum Schutz des Oberkörpers sollte EN 381-11 erfüllen und CE gekennzeichnet sein Schutzeinrichtungen WARNUNG! Folgen von unsachgemäßer Wartung, Ausbau oder Abänderung von Sicherheitseinrichtungen wie Kettenfänger, Führungsschiene, Sägekette mit geringem Rückschlag können dazu führen, dass die Sicherheitseinrichtungen nicht ordnungsgemäß funktionieren, dieses erhöht das Risiko für schwere Verletzungen. Sägekette mit geringem Rückschlag Eine Sägekette mit geringer Rückschlaggefahr kann die Wahrscheinlichkeit eines Rückschlags reduzieren.Die Räumzähne (Tiefenbegrenzer) vor jedem Sägezahn können die Stärke der Rückschlagreaktion gering halten, indem sie verhindern, dass die Sägezähne in der Rückschlagzone zu tief eingreifen. Verwenden Sie ausschließlich die durch den Hersteller empfohlenen Kombinationen von Ersatzschienen und -ketten. Beim Schleifen von Sägeketten verlieren diese etwas an den Qualitäten, die den Rückschlag gering halten, und es ist daher besondere Vorsicht geboten. Zu Ihrer eigenen Sicherheit, ersetzen Sie Sägeketten, wenn die Sägeleistung schwindet. Führungsschiene Im allgemeinen haben Führungsschienen mit Spitzen mit kleinem Radius ein geringeres Rückschlagspotenzial. Sie sollten eine Führungsschiene mit passender Kette benutzen, die gerade lange genug für die Aufgabe ist. Längere Führungsschienen erhöhen die Gefahr eines Kontrollverlustes beim Sägen. Überprüfen Sie die Kettenspannung regelmäßig. Beim Sägen kleinerer Äste (dünner als die volle Länge der Führungsschiene), ist die Gefahr, dass die Kette abgeworfen wird, wenn die Spannung nicht richtig ist, größer. ANLEITUNG FÜR DIE RICHTIGEN ENTASTUNGS- UND QUERSCHNITTTECHNIKEN Verstehen Sie die Kräfte im Holz Wenn Sie die gerichteten Drucke und Spannungen in dem Holz verstehen, können Sie die „Klemmungen“ verringern oder mindestens beim Sägen darauf vorbereitet sein. Spannung im Holz bedeutet, dass die Fasern auseinander gezogen werden, und wenn Sie in diesem Bereich sägen, wird die „Kerbe“ oder der Schnitt sich öff nen, während Sie sägen. Wenn ein Baumstamm auf einem Holzbock liegt und ein Ende nicht gestützt wird, dann entsteht Spannung an der Oberseite, weil das Gewicht des überhängenden Baumstamms die Fasern dehnt. Ähnlich wird die Unterseite des Baumstamms komprimiert und die Fasern zusammengedrückt. Wenn ein Schnitt in diesem Bereich gemacht wird, wird die Kerbe dazu tendieren, sich beim Sägen zu schließen. Das würde die Schiene einklemmen. Beschneiden (siehe Abbildungen) WARNUNG! Wenn sich die zu beschneidenden Äste außerhalb der Reichweite der Astsäge befi nden, beauftragen Sie einen professionellen Baumpfl eger mit dem Beschneiden. Andernfalls besteht ein ernst zu nehmendes Verletzungsrisiko. Als Beschneiden bezeichnet man das Abschneiden von Ästen eines lebenden Baumes.

• Arbeiten Sie langsam und halten Sie das Gerät mit beiden Händen am Griff fest. Vergewissern Sie sich, dass Sie einen sicheren Stand haben und Ihr Gewicht gleichmäßig auf beide Beine verteilt ist.

• Stehen Sie beim Beschneiden nicht auf einer Leiter, da dies extreme Gefahren beinhaltet. Überlassen Sie das Beschneiden gegebenenfalls einem professionellen Baumpfl eger.

• Während des Gebrauchs darf die rechte Hand, die die Antriebseinheit hält, nicht über Brusthöhe angehoben werden. Wird die Antriebseinheit höher gehalten, lassen sich Rückstöße nur schwer kontrollieren. Beim Beschneiden von Bäumen ist es wichtig, den letzten Schnitt am Hauptast oder in Stammnähe erst dann zu setzen, wenn der auskragende Teil des Astes bereits abgeschnitten wurde, um dessen Gewicht zu reduzieren. Dadurch lässt sich das Absplittern der Rinde vom Hauptast vermeiden.

• Beim ersten Schnitt den Ast zu einem Drittel von unten einschneiden.

• Der zweite Schnitt sollte von oben ausgeführt werden, um den Ast abzusägen. Dann den letzten Schnitt dicht am Hauptast ansetzen und glatt ausführen, damit die Rinde nachwachsen und die Wunde verschließen kann. Ziehhaken Verwenden Sie den Ziehhaken, um abgeschnittene Äste zu greifen und aus der Krone zu ziehen. Entlasten eines Baumes Entasten ist das Entfernen von Zweigen von einem gefällten Baum. Belassen Sie beim Entasten größere unten liegende Äste als Stützen, um den Baum über dem Boden zu halten. Entfernen Sie kleinere Äste in einem Schnitt. Äste, die unter Spannung stehen, sollten von unten nach oben geschnitten werden, um ein Einklemmen der Kettensäge zu vermeiden. Sägen von gespanntem Holz Gespanntes Holz ist ein Stamm, Ast, verwurzelter Stumpf oder Schößling, der von anderem Holz unter Spannung gebogen wird und zurückschnellt, wenn das andere Holz geschnitten oder entfernt wird. WARNUNG! Gespanntes Holz ist gefährlich und kann den Arbeiter treff en und zum Verlust der Kontrolle über die Astsäge führen. Das kann zu schweren oder tödlichen Verletzungen des Arbeiters führen. Das sollte von geschulten Benutzern durchgeführt werden.

ZUSÄTZLICHE SICHERHEITSHINWEISE

In einigen Regionen können Vorschriften die Benutzung dieser Maschine einschränken. Lassen Sie sich von Ihrer örtlichen Behörde beraten. Erlauben Sie niemals Kindern oder Personen, die mit diesen Anweisungen nicht vertraut sind, diese Maschine zu benutzen. Die lokale Gesetzgebung regelt das Mindestalter des Benutzers. Stellen Sie sicher, dass alle Bedienelemente und Sicherheitsvorrichtung ordnungsgemäß funktionieren. Benutzen sie die Maschine nicht, wenn das „Aus“ Schalter den Motor nicht stoppt. Tragen Sie keine weite Kleidung, kurze Hosen oder jeglichen Schmuck. Binden Sie lange Haare zurück, so dass diese sich über Schulterhöhe befi nden um zu verhindern, dass sie sich in beweglichen Teilen verfangen. Achten Sie auf geschleuderte oder fallende Objekte. Halten Sie unbeteiligte Personen (insbesondere Kinder und Tiere) mindestens 15m vom Arbeitsbereich fern. Nicht bei schlechter Beleuchtung verwenden. Der Benutzer braucht einen ungehinderten Blick auf den Arbeitsbereich, um mögliche Gefahren zu erkennen. Das Tragen von Gehörschutz verringert Ihre Fähigkeit Warnungen zu hören (Warnungen oder Zurufe). Der Benutzer muss dem Geschehen, was im Arbeitsbereich vor sich geht ganz besondere Beachtung schenken. Der Betrieb ähnlicher Werkzeuge in der Umgebung erhöht das Risiko von Gehörschäden und die Wahrscheinlichkeit, dass andere Personen Ihren Arbeitsbereich betreten. Halten Sie immer das Gleichgewicht. Nehmen Sie keine abnormale Körperhaltung ein. Überstrecken kann zu einem Verlust des Gleichgewichts führen und die Gefahr eines Rückschlags erhöhen. Halten Sie alle Körperteile von den sich bewegenden Teilen fern. Untersuchen Sie die Astsäge vor der Benutzung. Überprüfen Sie für den ordnungsgemäßen Betrieb alle Bedienungselementen. Überprüfen Sie auf lockere Befestigungselemente, stellen Sie sicher, dass alle Schutzvorrichtungen und Griff e ordnungsgemäß und sicher befestigt sind. Ersetzen Sie vor der Benutzung irgendwelche beschädigten Teile. Verändern Sie die Maschine nicht auf irgendeine Weise oder verwenden Teile oder Zubehör die nicht vom Hersteller empfohlen sind. WARNUNG! Wenn die Maschine fallen gelassen wurde oder einen schweren Schlag erlitt oder ungewöhnlich vibriert, stoppen sie die Maschine sofort und überprüfen sie auf Schäden oder identifizieren Sie die Ursache der Vibration. Jeder Schaden muß durch eine eine MILWAUKEE Kundendienststelle ordnungsgemäß repariert oder ausgetauscht werden. Verbrauchte Wechselakkus nicht ins Feuer oder in den Hausmüll werfen. Milwaukee bietet eine umweltgerechte Alt-Wechselakku-Entsorgung an; bitte fragen Sie Ihren Fachhändler. Akkus nicht zusammen mit Metallgegenständen aufbewahren (Kurzschlussgefahr). Wechselakkus des Systems M18 nur mit Ladegeräten des Systems M18 laden. Keine Akkus aus anderen Systemen laden. Unter extremer Belastung oder extremer Temperatur kann aus beschädigten Akkus Batteriefl üssigkeit auslaufen. Bei Berührung mit Batteriefl üssigkeit sofort mit Wasser und Seife abwaschen. Bei Augenkontakt sofort mindestens 10 Minuten gründlich spülen und unverzüglich einen Arzt aufsuchen. RISIKOVERRINGERUNG Vibrationen von in der Hand gehaltenen Werkzeugen können bei einigen Personen zu einem Zustand, der Raynaud-Syndrom genannt wird, führen. Symptome sind u.a. Kribbeln, Taubheitsgefühl und episodische Weißfärbung der Finger und treten normalerweise bei Kälte auf. Man geht davon aus, dass ererbte Faktoren, Kälte und Feuchtigkeit, Essgewohnheiten, Rauchen und Arbeitsweise zur Entwicklung dieser Symptome beitragen. Der Anwender kann Maßnahmen ergreifen, um die Auswirkungen der Vibrationen möglicherweise zu verringern: Halten Sie den Körper bei Kälte warm. Tragen Sie beim Betrieb des Geräts Handschuhe, um Hände und Handgelenke warm zu halten. Betätigen Sie sich nach jedem Einsatz körperlich, um den Blutkreislauf zu steigern. Machen Sie regelmäßig Pausen. Beschränken Sie die Beanspruchung pro Tag. Schutzhandschuhe die von professionellen Kettensägenhändlern erhältlich sind, sind speziell zur Benutzung mit Kettensägen entwickelt und bieten Schutz, sicheren Griff und reduzieren auch den Eff ekt des vibrierenden Griff s. Diese Handschuhe sollten EN 381-7 erfüllen und CE gekennzeichnet sein. Sollten bei Ihnen Symptome dieses Zustands auftreten, stellen Sie unverzüglich den Betrieb ein und suchen Sie in Hinsicht auf die Symptome einen Arzt auf. WARNUNG! Verletzungen können durch lange Benutzung eines Werkzeugs entstehen oder verschlimmert werden. Machen Sie regelmäßig Pause, wenn Sie ein Werkzeug für lange Zeit benutzen.

TRANSPORT UND LAGERUNG

Stoppen Sie die Maschine, entfernen Sie den Akku und lassen sie abkühlen, bevor Sie sie lagern oder transportieren. Entfernen Sie alle Fremdkörper vom Produkt. Lagern Sie das Gerät an einem trockenen und gut belüfteten Ort, der Kindern keinen Zugang bietet. Das Produkt von korrodierend wirkenden Stoff en, wie Gartenchemikalien und Enteisungssalzen, fernhalten. Nicht im Freien lagern. Setzen Sie die Abdeckung der Führungsschiene auf, bevor Sie das Aufsatzgerät lagern oder während des Transports. Sichern Sie die Maschine beim Transport gegen Bewegung oder fallen, um Verletzungen und Beschädigung der Maschine zu verhindern. RESTRISIKEN Auch bei ordnungsgemäßer Verwendung können nicht alle Restrisiken ausgeschlossen werden. Beim Gebrauch können folgende Gefahren entstehen, auf die der Bediener besonders achten sollte:

• Verletzungen bei Berührung des Sägeblatts. Die Berührung des Sägeblatts kann schwere Verletzungen zur Folge haben. Halten Sie das Sägeblatt von sich und anderen Personen fern. Decken Sie das Sägeblatt mit dem Kettenschutz ab, wenn Sie das Gerät nicht verwenden.

• Durch Vibration verursachte Verletzungen. Halten Sie das Gerät an den dafür vorgesehenen Griff en und begrenzen Sie die Arbeits- und Expositionszeit.

• Lärmbelastung kann zu Gehörschädigungen führen. Tragen Sie einen Gehörschutz und schränken Sie die Expositionsdauer ein.

• Durch Schmutzpartikel verursachte Augenverletzungen. Tragen Sie immer eine Schutzbrille, feste lange Hosen, Handschuhe und festes Schuhwerk. DEUTSCH DEUTSCH40 41

BESTIMMUNGSGEMÄSSE VERWENDUNG

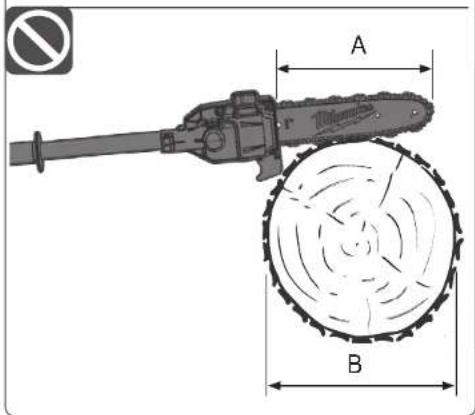

Die Akku-Astsäge ist nur für den Einsatz im Freien ausgelegt. Die Astsäge eignet sich nicht zum Fällen von Bäumen! Aus Sicherheitsgründen ist die Astsäge während des Gebrauchs immer mit beiden Händen festzuhalten. Die Astsäge ist für das Schneiden von Zweigen, Stämmen, Scheiten und Balken mit einem Durchmesser ausgelegt, der sich nach der Schnittlänge der Führungsschiene richtet. Die Astsäge ist nur zum Schneiden von Holz ausgelegt. Die Astsäge darf nicht für Zwecke verwendet werden, die nicht unter die angegebenen Nutzungsbedingungen fallen. Sie darf nicht für Arbeiten verwendet werden, die von professionellen Baumpfl egern auszuführen sind. Die Astsäge darf nicht von Kindern oder Personen verwendet werden, die keine angemessene persönliche Schutzausrüstung oder Kleidung tragen. WARNUNG! Die Sicherheitsregeln müssen befolgt werden, wenn diese Astsäge benutzt wird. Lesen Sie für Ihre eigene Sicherheit und die von Außenstehenden diese Anweisungen, bevor Sie die Astsäge benutzen. Sie sollten einen professionell organisierten Sicherheitskurs über die Benutzung, Präventionsmaßnahmen, Erste Hilfe und Wartung der Astsäge besuchen. Bitte bewahren Sie die Anweisungen zum späteren Nachschlagen auf. Warnung! Astsägen sind potenziell gefährliche Werkzeuge. Unfälle mit Astsäge führen oft zum Verlust von Gliedmaßen oder zum Tode. Es ist nicht nur die Astsäge, die gefährlich ist. Fallende Äste, umfallende Bäume, rollende Baumstämme können töten. Krankes oder verfaultes Holz stellt eine weitere Gefahr dar. Sie sollten Ihre Fähigkeiten, die Aufgabe sicher zu bewältigen, abschätzen. Wenn Sie irgendwelche Bedenken haben, überlassen Sie die Arbeit einem professionellen Baumpfleger. Dieses Gerät darf nur wie angegeben bestimmungsgemäß verwendet werden.

HINWEISE FÜR LI-ION-AKKUS

Gebrauch von Li-Ion-Akkus Längere Zeit nicht benutzte Akkus vor Gebrauch nachladen. Eine Temperatur über 50°C vermindert die Leistung des Akkus. Längere Erwärmung durch Sonne oder Heizung vermeiden. Die Anschlusskontakte an Ladegerät und Akku sauber halten. Für eine optimale Lebensdauer müssen nach dem Gebrauch die Akkus voll geladen werden. Für eine möglichst lange Lebensdauer sollten die Akkus nach dem Aufl aden aus dem Ladegerät entfernt werden. Bei Lagerung des Akkus länger als 30 Tage: Akku an einem trockenen Ort bei einer Temperatur unter 27 °C lagern. Akku bei ca. 30%-50% des Ladezustandes lagern. Akku alle 6 Monate erneut aufl aden. Akkuüberlastschutz bei Li-Ion-Akkus Bei Überlastung des Akkus durch sehr hohen Stromverbrauch, z.B. extrem hohe Drehmomente, plötzlichem Stopp oder Kurzschluss, vibriert das Elektrowerkzeug 5 Sekunden lang, die Ladeanzeige blinkt und das Elektrowerkzeug schaltet sich selbsttätig ab. Zum Wiedereinschalten, den Schalterdrücker loslassen und dann wieder einschalten. Unter extremen Belastungen erhitzt sich der Akku zu stark. In diesem Fall blinken alle Lampen der Ladeanzeige bis der Akku abgekühlt ist. Nach Erlöschen der Ladeanzeige kann weitergearbeitet werden. Transport von Li-Ion-Akkus Lithium-Ionen-Akkus fallen unter die gesetzlichen Bestimmungen zum Gefahrguttransport. Der Transport dieser Akkus muss unter Einhaltung der lokalen, nationalen und internationalen Vorschriften und Bestimmungen erfolgen.

• Verbraucher dürfen diese Akkus ohne Weiteres auf der Straße transportieren.

• Der kommerzielle Transport von Lithium-Ionen-Akkus durch Speditionsunternehmen unterliegt den Bestimmungen des Gefahrguttransports. Die Versandvorbereitungen und der Transport dürfen ausschließlich von entsprechend geschulten Personen durchgeführt werden. Der gesamte Prozess muss fachmännisch begleitet werden. Folgende Punkte sind beim Transport von Akkus zu beachten:

• Stellen Sie sicher, dass die Kontakte geschützt und isoliert sind, um Kurzschlüsse zu vermeiden.

• Achten Sie darauf, dass der Akkupack innerhalb der Verpackung nicht verrutschen kann.

• Beschädigte oder auslaufende Akkus dürfen nicht transportiert werden. Wenden Sie sich für weitere Hinweise an Ihr Speditionsunternehmen. WARTUNG Kettenöl hinzufügen (siehe Abbildungen) WARNUNG! Arbeiten Sie niemals ohne Kettenschmierung. Wenn die Säge ohne Schmierung läuft, können die Führungsschiene und die Sägekette beschädigt werden. Es ist deshalb unerlässlich, den Ölstand an der Füllstandsanzeige regelmäßig zu prüfen, und jedes Mal, wenn Sie mit der Arbeit mit der Astsäge beginnen. Achten Sie darauf, dass der Behälter immer zu ¼ befüllt ist, damit genug Öl für das jeweilige Vorhaben vorhanden ist. Hinweis: Es wird empfohlen, beim Beschneiden von Bäumen Kettenöl auf pfl anzlicher Basis zu verwenden. Mineralöl kann zu Schäden an den Bäumen führen. Verwenden Sie niemals Altöl, Motoröl oder sehr dickes Öl. Diese können die Astsäge beschädigen. Die Oberfl äche um den Tankdeckel herum reinigen, um Verunreinigungen zu vermeiden. Kettenspannung einstellen (siehe Abbildungen) WARNUNG! Die Sägekette ist scharf. Tragen Sie bei der Wartung der Kette immer Schutzhandschuhe. Die Kettenspannung ist richtig eingestellt, wenn der Abstand zwischen den Zähnen der Kette und der Schiene ca. 3 mm beträgt. Ziehen Sie die Kette an der unteren Seite der Schiene in der Mitte nach unten (von der Schiene weg) und messen dann den Abstand zwischen der Schiene und den Zähnen der Kette. Ziehen Sie die Befestigungsschrauben für die Führungsschiene gegen den Uhrzeigersinn fest. Hinweis: Spannen Sie die Kette nicht zu stark – eine zu hohe Spannung führt zu übermäßigem Verschleiß, verkürzt die Lebensdauer der Kette und kann die Führungsschiene beschädigen. Neue Ketten können sich bei der ersten Verwendung dehnen und lockern. Entfernen Sie in den ersten beiden Nutzungsstunden regelmäßig den Akku und überprüfen Sie die Kettenspannung. Die Temperatur der Kette erhöht sich beim normalen Betrieb und verursacht die Dehnung der Kette. Daher die Kettenspannung häufi g prüfen und nach Bedarf spannen. Eine in warmem Zustand gespannte Kette kann in kaltem Zustand zu straff sein. Stellen Sie sicher, dass die Kettenspannung wie in diesen Anweisungen vorgeschrieben eingestellt ist. Kette und Schiene Nach einigen Stunden der Nutzung, Antriebsabdeckung, Führungsschiene und Kette abnehmen und mit einer weichen Bürste reinigen. Sicherstellen, dass die Schmieröff nung auf der Schiene nicht verschmutzt ist. Beim Wechseln der Kette empfi ehlt es sich, die Kettenschiene von unten nach oben zu klappen. Wartungsplan Die nachfolgend aufgelisteten Arbeiten müssen mindestens täglich durchgeführt werden. Schmierung Führungsschiene Vor jedem Einsatz Kettenspannung Vor jedem Einsatz, und regelmäßig Schärfe Sägekette Vor jedem Einsatz, Sichtkontrolle Beschädigte Teile Vor jedem Einsatz, Sichtkontrolle Lose Befestigungsteile Vor jedem Einsatz, Untersuchen und Reinigen Führungsschiene Nach jedem Einsatz, Untersuchen und Reinigen Komplette Säge Nach jeweils 5 Betriebsstunden sind folgende Punkte zu kontrollieren ZUBEHÖR Nur Milwaukee Zubehör und Milwaukee Ersatzteile verwenden. Bauteile, deren Austausch nicht beschrieben wurde, bei einer Milwaukee Kundendienststelle auswechseln lassen (Broschüre Garantie/ Kundendienstadressen beachten). Bei Bedarf kann eine Explosionszeichnung des Gerätes unter Angabe der Maschinen Type und der sechsstelligen Nummer auf dem Leistungsschild bei Ihrer Kundendienststelle oder direkt bei Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany angefordert werden. Ersatzteile (Führungsschiene und Kette) Kette 4932471329 Führungsschiene 4932480170 SYMBOLE Bitte lesen Sie die Gebrauchsanweisung vor Inbetriebnahme sorgfältig durch. ACHTUNG! WARNUNG! GEFAHR! Vor allen Arbeiten an der Maschine den Wechselakku herausnehmen Schutzhandschuhe tragen! Tragen Sie immer Schutzkleidung und festes Schuhwerk. Schutzhelm tragen. Gehörschutz tragen. Schutzbrille tragen. Die Säge bei Gebrauch immer mit beiden Händen führen. Oberkörperschutz tragen. Beinschutz tragen. Umstehende Personen haben während des Gebrauchs einen Mindestabstand von 15 m einzuhalten. Das Gerät immer mindestens 15 m von Stromleitungen fernhalten. Die Schienenspitze möglichst nicht berühren. GEFAHR Achtung Rückschlag. Kettenölbehälter. Kettenlaufrichtung. Kettenspannung einstellen. Nicht bei Regen verwenden und nicht im Regen liegen lassen. Altbatterien, Elektro- und Elektronik-Altgeräte dürfen nicht zusammen mit dem Hausmüll entsorgt werden. Altbatterien, Elektro- und Elektronik-Altgeräte sind getrennt zu sammeln und zu entsorgen. Entfernen Sie Altbatterien, Altakkumulatorn und Leuchtmittel vor dem Entsorgen aus den Geräten. Erkundigen Sie sich bei den örtlichen Behörden oder bei Ihrem Fachhändler nach Recyclinghöfen und Sammelstellen. Je nach den örtlichen Bestimmungen können Einzelhändler verpfl ichtet sein, Altbatterien, Elektro- und Elektronik-Altgeräte kostenlos zurückzunehmen. Tragen Sie durch Wiederverwendung und Recycling Ihrer Altbatterien, Elektro- und Elektronik-Altgeräte dazu bei, den Bedarf an Rohmaterialien zu verringern. Altbatterien (vor allem Lithium-Ionen-Batterien), Elektro- und Elektronik-Altgeräte enthalten wertvolle, wiederverwertbare Materialien, die bei nicht umweltgerechter Entsorgung negative Auswirkungen auf die Umwelt und Ihre Gesundheit haben können. Löschen Sie vor der Entsorgung möglicherweise auf Ihrem Altgerät vorhandene personenbezogene Daten.

Spannung Gleichstrom Europäisches Konformitätszeichen Britisches Konformitätszeichen Ukrainisches Konformitätszeichen EurAsian Konformitätszeichen. DEUTSCH DEUTSCH42 43 M18 FOPH-CSA 4697 64 04... XXXXXX MJJJJ 18 V 0-3330 min

EG-KONFORMITÄTSERKLÄRUNG

Wir erklären als Hersteller in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt alle nachstehend aufgeführten relevanten Verordnungen und Richtlinien erfüllt und dass die folgenden harmonisierten Normen angewandt wurden.
